现代电力电子及变流技术试卷

电力电子技术考试试卷一、选择题（每题2分，共20分）1. 电力电子技术是研究什么的学科？A. 电力系统的运行与控制B. 电力设备的设计与制造C. 电力电子器件的工作原理和应用D. 电力系统的经济性分析2. 以下哪个不是电力电子器件？A. 晶闸管B. 绝缘栅双极晶体管（IGBT）C. 变压器D. 功率模块（PM）3. 电力电子变换器中的整流器主要功能是什么？A. 将交流电转换为直流电B. 将直流电转换为交流电C. 将高压电转换为低压电D. 将交流电的频率进行调节4. PWM控制技术在电力电子技术中主要应用在哪些方面？A. 电机速度控制B. 照明调光C. 电网频率调节D. 所有以上选项5. 电力电子系统中的开关损耗主要由什么引起？A. 电流的变化率B. 电压的变化率C. 电流和电压的乘积D. 器件的热阻6. 以下哪个是电力电子技术中常见的软开关技术？A. 零电压开关（ZVS）B. 零电流开关（ZCS）C. 零电压零电流开关（ZVZCS）D. 所有以上选项7. 电力电子系统中的谐波产生的主要原因是什么？A. 电源的不稳定B. 负载的非线性特性C. 电网的干扰D. 电力电子器件的老化8. 电力电子技术中，同步整流技术的主要优点是什么？A. 提高系统的功率因数B. 减少系统的体积和重量C. 降低系统的电磁干扰D. 减少开关损耗，提高效率9. 电力电子技术中，为什么需要进行电磁兼容性（EMC）设计？A. 为了提高系统的可靠性B. 为了满足安全标准C. 为了减少对其他设备的干扰D. 所有以上选项10. 以下哪个不是电力电子技术中的控制策略？A. 线性控制B. 非线性控制C. 模糊控制D. 遗传算法控制二、简答题（每题10分，共20分）1. 请简述电力电子技术在新能源领域的应用。

2. 简述电力电子技术中软开关技术的优点及其实现方式。

三、计算题（每题15分，共30分）1. 假设一个单相桥式整流电路，负载为纯电阻性，输入电压为220V交流电，求整流后的直流电压值。

电⼒电⼦技术试题20套及答案考试试卷( 1 )卷⼀、填空题（本题共8⼩题，每空1分，共20分）1、电⼦技术包括______________和电⼒电⼦技术两⼤分⽀，通常所说的模拟电⼦技术和数字电⼦技术就属于前者。

2、为减少⾃⾝损耗，提⾼效率，电⼒电⼦器件⼀般都⼯作在_________状态。

当器件的⼯作频率较⾼时，_________损耗会成为主要的损耗。

3、在PWM控制电路中，载波频率与调制信号频率之⽐称为_____________，当它为常数时的调制⽅式称为_________调制。

在逆变电路的输出频率围划分成若⼲频段，每个频段载波频率与调制信号频率之⽐为桓定的调制⽅式称为___分段同步_________调制。

4、⾯积等效原理指的是，___冲量______相等⽽__形状_____不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。

5、在GTR、GTO、IGBT与MOSFET中，开关速度最快的是__MOSFET_，单管输出功率最⼤的是__GTO_，应⽤最为⼴泛的是__IGBT___。

6、设三相电源的相电压为U2，三相半波可控整流电路接电阻负载时，晶闸管可能承受的最⼤反向电压为电源线电压的峰值，即，其承受的最⼤正向电压为。

7、逆变电路的负载如果接到电源，则称为逆变，如果接到负载，则称为逆变。

8、如下图，指出单相半桥电压型逆变电路⼯作过程中各时间段电流流经的通路(⽤V1,VD1,V2,VD2表⽰)。

(1)0~t1时间段，电流的通路为___VD1_____；(2)t1~t2时间段，电流的通路为___V1____；(3)t2~t3时间段，电流的通路为__VD2_____；(4)t3~t4时间段，电流的通路为__V2_____；(5)t4~t5时间段，电流的通路为___VD1____；..⼆、选择题（本题共10⼩题，前4题每题2分，其余每题1分，共14分）1、单相桥式PWM逆变电路如下图，单极性调制⼯作时，在电压的正半周是（B ）A、V1与V4导通，V2与V3关断B、V1常通，V2常断，V3与V4交替通断C、V1与V4关断，V2与V3导通D、V1常断，V2常通，V3与V4交替通断2、对于单相交流调压电路，下⾯说法错误的是（ C ）A、晶闸管的触发⾓⼤于电路的功率因素⾓时，晶闸管的导通⾓⼩于180度B、晶闸管的触发⾓⼩于电路的功率因素⾓时，必须加宽脉冲或脉冲列触发，电路才能正常⼯作C、晶闸管的触发⾓⼩于电路的功率因素⾓正常⼯作并达到稳态时，晶闸管的导通⾓为180度D、晶闸管的触发⾓等于电路的功率因素⾓时，晶闸管的导通⾓不为180度3、在三相三线交流调压电路中，输出电压的波形如下图所⽰，在t1~t2时间段，有（）晶闸管导通。

电力电子变流技术练习题A一、选择题1.当晶闸管承受反向阳极电压时，不论门极加何种极性触发电压，管子都将工作在( )A.导通状态 C.饱和状态 D.不定2.带平衡电抗器的双反星型可控整流电路适用于（）负载。

B 高电压，C 电动机D 发电机3．为了让晶闸管可控整流电感性负载电路正常工作，应在电路中接入（）。

A 三极管， C 保险丝 D 电抗器4..单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是( )°°°5.单相全控桥大电感负载电路中，晶闸管可能承受的最大正向电压为( )U22U2 D. 6U2A. 226.三相半波可控整流电路的自然换相点是( )A.交流相电压的过零点C.比三相不控整流电路的自然换相点超前30°D.比三相不控整流电路的自然换相点滞后60°7、普通晶闸管的通态电流（额定电流）是用电流的（）来表示的。

A 有效值B 最大值 D 不一定8.快速熔断器可以用于过电流保护的电力电子器件是( )A.功率晶体管 C.功率9、可实现有源逆变的电路为（）。

B、三相半控桥整流桥电路，C、单相全控桥接续流二极管电路D、单相半控桥整流电路。

10.在大电感负载三相全控桥中，当α=90°时，整流电路的输出是( )属于半控型电力电子器件的是( )A.功率晶体管 C.功率MOSFET12.当三相桥式全控整流电路正常工作时，同时处于导通状态的晶闸管数量是多少个( )个个个与3个交替13.对于可控整流电路，以下说法正确的是（）。

B 将直流变成交流，C 将交流变成交流D 将直流变成直流14.单相桥式可控整流电阻性负载电路中，控制角α的最大移相范围是( )°°°二、填空题1. 在1个工频周期内，当负载电流连续时，在典型三相桥式全控整流电路中，每个晶闸管的导通角为120 度，典型三相半波可控整流电路中每个晶闸管的导通角为度2．三相半波可控整流电路中，当触发角α在正常范围内增大时，输出电压3．无流整流电路的输入是输出是。

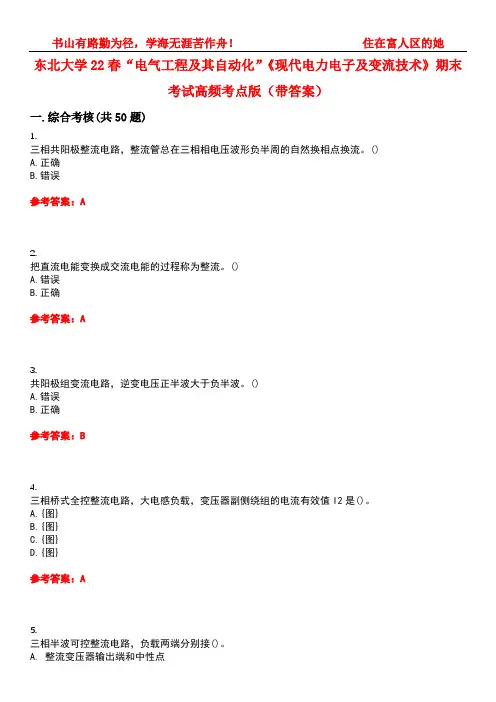

东北大学22春“电气工程及其自动化”《现代电力电子及变流技术》期末考试高频考点版（带答案）一.综合考核(共50题)1.三相共阳极整流电路，整流管总在三相相电压波形负半周的自然换相点换流。

()A.正确B.错误参考答案：A2.把直流电能变换成交流电能的过程称为整流。

()A.错误B.正确参考答案：A3.共阳极组变流电路，逆变电压正半波大于负半波。

()A.错误B.正确参考答案：B4.三相桥式全控整流电路，大电感负载，变压器副侧绕组的电流有效值I2是()。

A.{图}B.{图}C.{图}D.{图}参考答案：A5.B. 整流电路输出端和中性点C. 共阴极组整流电路输出端和共阳极组整流电路输出端D. 平波电抗器两端参考答案：B6.三相桥式全控整流电路，电阻性负载，最大移相范围是150°。

()A.正确B.错误参考答案：B7.单相全波可控整流电路，大电感负载，晶闸管的电流平均值是()。

A.{图}B.{图}C.{图}D.{图}参考答案：A8.单结晶体管触发电路，改变充电电阻RP的大小就可以改变张弛振荡电路的频率。

()A.正确B.错误参考答案：A9.三相半波可控整流电路，阻感性负载，晶闸管承受的最大正反向电压是变压器二次线电压的峰值。

()A.错误B.正确参考答案：B交-直-交变频器可分为电压型和电流型变频器。

()A.错误B.正确参考答案：B11.缓冲电路的基本设计思路是：在器件开通时，使电压缓升；在器件关断时，使电流缓升。

()A.错误B.正确参考答案：A12.电压与电流波形相同的是()。

A.三相半波整流电路，电阻性负载B.三相半波整流电路，电感性负载C.单相全控桥式整流电路，电感性负载D.带续流二极管的单相半控桥式整流电路，电感性负载参考答案：A13.单相半波可控整流电路一共有()只晶闸管。

A.1B.2C.3D.4参考答案：A14.降压式直流斩波器，输入电流不连续，输出电流连续。

()A.错误B.正确参考答案：B把直流电能变换为交流电能直接向交流负载供电，称为有源逆变。

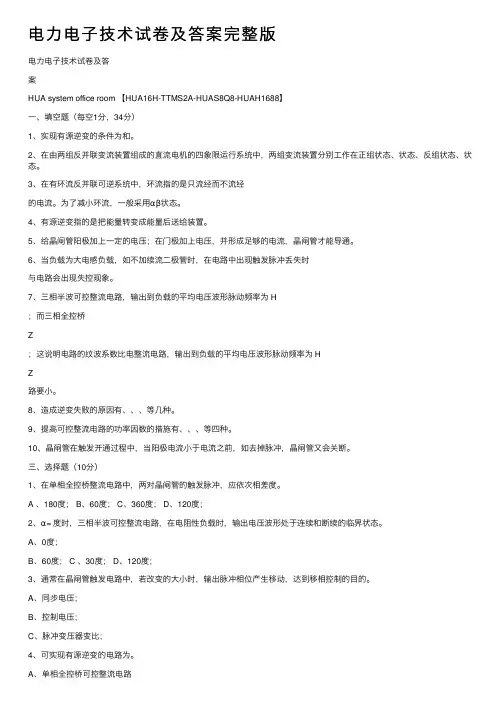

电⼒电⼦技术试卷及答案完整版电⼒电⼦技术试卷及答案HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】⼀、填空题（每空1分，34分）1、实现有源逆变的条件为和。

2、在由两组反并联变流装置组成的直流电机的四象限运⾏系统中，两组变流装置分别⼯作在正组状态、状态、反组状态、状态。

3、在有环流反并联可逆系统中，环流指的是只流经⽽不流经的电流。

为了减⼩环流，⼀般采⽤αβ状态。

4、有源逆变指的是把能量转变成能量后送给装置。

5、给晶闸管阳极加上⼀定的电压；在门极加上电压，并形成⾜够的电流，晶闸管才能导通。

6、当负载为⼤电感负载，如不加续流⼆极管时，在电路中出现触发脉冲丢失时与电路会出现失控现象。

7、三相半波可控整流电路，输出到负载的平均电压波形脉动频率为 H；⽽三相全控桥Z；这说明电路的纹波系数⽐电整流电路，输出到负载的平均电压波形脉动频率为 HZ路要⼩。

8、造成逆变失败的原因有、、、等⼏种。

9、提⾼可控整流电路的功率因数的措施有、、、等四种。

10、晶闸管在触发开通过程中，当阳极电流⼩于电流之前，如去掉脉冲，晶闸管⼜会关断。

三、选择题（10分）1、在单相全控桥整流电路中，两对晶闸管的触发脉冲，应依次相差度。

A 、180度； B、60度； C、360度； D、120度；2、α= 度时，三相半波可控整流电路，在电阻性负载时，输出电压波形处于连续和断续的临界状态。

A、0度；B、60度； C 、30度； D、120度；3、通常在晶闸管触发电路中，若改变的⼤⼩时，输出脉冲相位产⽣移动，达到移相控制的⽬的。

A、同步电压；B、控制电压；C、脉冲变压器变⽐；B、三相半控桥可控整流电路C、单相全控桥接续流⼆极管电路D、单相半控桥整流电路选时系统⼯作才可靠。

5、由晶闸管构成的可逆调速系统中，逆变⾓βminA、300~350B、100~150C、00~100D、00四、问答题（每题9分，18分）1、什么是逆变失败形成的原因是什么2、为使晶闸管变流装置正常⼯作，触发电路必须满⾜什么要求？五、分析、计算题：（每题9分，18分）1、三相半波可控整流电路，整流变压器的联接组别是D/Y—5，锯齿波同步触发电路中的信号综合管是NPN型三极管。

一、单选题（每题4分，共25道小题，总分值100分）1.单相桥式可控整流电路，电阻—电感性负载时，加大负载电阻时，发生的变化是（）（4分）A输出电压增高B输出电压降低C输出电流增大D输出电流减小正确答案D2.单相桥式可控整流电路，电阻—电感性负载时，晶闸管承受的最大正向电压为（）（4分）ABCD正确答案C3.单相半波可控整流电路，电阻性负载时，当触发角增大时，输出电压将如何变化（）（4分）A升高B降低C不变D波形平滑正确答案B4.三相桥式可控整流电路，电阻性负载时，当负载电阻减小时，发生的变化是（）（4分）A输出电压增高B输出电压降低C输出电流增大D输出电流减小正确答案C5.单相桥式可控整流电路，电阻—电感性负载时，当负载电阻减小时，发生的变化是（）（4分）A输出电压增高B输出电压降低C输出电流增大D输出电流减小正确答案C6.能够对晶闸管进行过电流保护的措施是：（）（4分）A快速熔断器B压敏电阻C宽脉冲触发D双脉冲触发正确答案A7.逆变失败的根本原因是（）（4分）A触发角过小B晶闸管发热C换相不成功D换相重叠角正确答案C8.三相桥式可控整流电路，电阻性负载时，加大负载电阻时，发生的变化是（）（4分）A输出电压增高B输出电压降低C输出电流增大D输出电流减小正确答案D9.单相桥式可控整流电路，电阻性负载时，输出电压与触发角的计算公式为：（）（4分）ABCD正确答案C10.可控整流电路的触发电路中，移相环节的主要作用是（）（4分）A确定触发角B确定脉冲数C确定自然换相点D确定能触发的晶闸管数量正确答案A11.降压型直流斩波电路中，已知直流电源电压Us=48V，占空比A. = 0.6，则斩波电路的直流电压为（）（4分）A48VB28.8VC24VD80V正确答案B12.以下关于变频的说法，正确的是：（）（4分）A将交流电就成直流电B将直流电变成交流电C将直流电变成直流电D将交流电变成交流电正确答案D13.以下电路中，属于单相半波可控整流电路，电阻性负载的是（）（4分）ABCD正确答案A14.在单相交流调压电路中，当连接电感性负载时，选用的普通晶闸管的连接方式是（）（4分）A同向串联B同向并联C反向串联D反向并联正确答案D15.电压调整率是指（）（4分）A电路输出的直流电压最大值与最小值之差B电路输出的直流电压最大值与最小值之比C额定电流下，电压降与理想空载电压之差D额定电流下，电压降与理想空载电压之比正确答案D16.晶闸管串联使用的主要目的是（）（4分）A提高电路的工作电压B提高电路的工作电流C提高晶闸管的开通速度，缩短开通时间D提高晶闸管的关断速度，缩短关断时间正确答案A17.以下电路中，属于单相半波可控整流电路，有续流二极管、电感性负载的是（）（4分）ABCD正确答案D18.三相半波可控整流电路，电阻性负载时，当触发角减小时，输出电压将如何变化（）（4分）A升高B降低C不变D波形平滑正确答案A19.以下电路中，属于电阻—电感性负载的单相桥式可控整流电路的是（）（4分）ABCD正确答案C20.三相桥式PWM逆变电路中，需要的全控型器件的数量是：（）（4分）A1个B2个C4个D6个正确答案D21.以下电路中，属于单相交流调压电路的是（）（4分）ABCD正确答案D22.三相桥式可控整流电路，电阻性负载时，当触发角增大时，输出电压将如何变化（）（4分）A升高B降低C不变D波形平滑正确答案B23.在三相交流调压电路中，负载按Y—N型连接，选用的普通晶闸管的数量是（）（4分）A3个B6个C7个D8个正确答案B24.单相桥式可控整流电路，电阻性负载时，当触发角增大时，输出电压将如何变化（）（4分）A升高B降低C不变D波形平滑正确答案B25.在单相交流调压电路中，当连接电阻性负载时，选用的普通晶闸管的连接方式是（）（4分）A同向串联B同向并联C反向串联D反向并联纠错正确答案D一、单选题（每题4分，共25道小题，总分值100分）1.单相桥式可控整流电路，电阻—电感性负载时，当负载电阻减小时，发生的变化是（）（4分）A输出电压增高B输出电压降低C输出电流增大D输出电流减小正确答案C2.单相桥式可控整流电路，电阻性负载，当触发角等0度时，电压波形正确的是（）（4分）ABCD正确答案A3.VVVF型逆变电路是指（）（4分）A输出电压不变，输出频率不变B输出电压可变，输出频率不变C输出电压可变，输出频率可变D输出电压不变，输出频率可变正确答案C4.三相半波可控整流电路，电阻—电感性负载时，触发角的移相范围是多少度（）（4分）A90B120C150D180正确答案A5.单相桥式可控整流电路，电阻性负载，当触发角等30度时，电压波形正确的是（）（4分）ABCD正确答案A6.以下电路，能实现有源逆变的是（）（4分）ABCD正确答案D7.在三相交流调压电路中，负载按Y型连接，选用的普通晶闸管的数量是（）（4分）A3个B6个C7个D8个正确答案B8.CVVF型逆变电路是指（）（4分）A输出电压不变，输出频率不变B输出电压可变，输出频率不变C输出电压可变，输出频率可变D输出电压不变，输出频率可变正确答案D9.三相半波可控整流电路，电阻性负载时，加大负载电阻时，发生的变化是（）（4分）A输出电压增高B输出电压降低C输出电流增大D输出电流减小正确答案D10.单相桥式可控整流电路，电阻—电感性负载时，晶闸管承受的最大正向电压为（）（4分）ABCD正确答案C11.三相半波可控整流电路，电阻性负载，当触发角等120度时，电压波形正确的是（）（4分）ABCD正确答案D12.三相半波可控整流电路，电阻—电感性负载时，输出电压与触发角的计算公式为：（）（4分）ABCD正确答案B13.换相重叠角对可控整流电路的影响主要表现在：（）（4分）A使输出电压增高B使输出电压降低C使晶闸管损坏D使变压器损坏正确答案B14.变压器漏电抗越大，则换相重叠角（）（4分）A越大B越小C无关D不一定正确答案A15.三相半波可控整流电路，电阻—电感性负载，当触发角等60度时，电压波形正确的是（）（4分）ABCD正确答案C16.三相桥式可控整流电路，电阻性负载时，输出电压与触发角的计算公式为：（）（4分）ABCD正确答案C17.有源逆变的实现条件是（）（4分）A触发角大于90度、有直流电动势源且方向与电流方向一至、有一定电感B触发角小于90度、有直流电动势源且方向与电流方向一至、有一定电感C触发角大于90度、有直流电动势源且方向与电流方向相反、有一定电感D触发角小于90度、有直流电动势源且方向与电流方向相反、有一定电感正确答案A18.三相半波可控整流电路，电阻—电感性负载，当触发角等30度时，电压波形正确的是（）（4分）ABCD正确答案B19.三相桥式可控整流电路，电阻性负载时，当触发角减小时，输出电压将如何变化（）（4分）A升高B降低C不变D波形平滑正确答案A20.三相桥式PWM逆变电路中，需要的全控型器件的数量是：（）（4分）A1个B2个C4个D6个正确答案D21.以下电路中，属于单相交流调压电路的是（）（4分）ABCD正确答案D22.在三相交流调压电路中，负载按角型连接，选用的普通晶闸管的数量是（）（4分）A3个B6个C7个D8个正确答案B23.SPWM逆变电路中，已知直流电源电压Us=48V，载波比为N = 9，调制度为A. = 0.6，信号波频率f = 40HZ，开关管的通断频率是多少（）（4分）A80B160C320D360正确答案D24.单相桥式可控整流电路，电阻—电感性负载时，加大负载电阻时，发生的变化是（）（4分）A输出电压增高B输出电压降低C输出电流增大D输出电流减小正确答案D25.降压型直流斩波电路中，已知直流电源电压Us=48V，占空比A. = 0.6，则斩波电路的直流电压为（）（4分）A48VB28.8VC24VD80V纠错正确答案B一、单选题（每题4分，共25道小题，总分值100分）1.三相半波可控整流电路，电阻—电感性负载，当触发角等60度时，电压波形正确的是（）（4分）ABCD正确答案C2.关于SPWM的基本原理，以下描述正确的是（）（4分）A形状相同，面积不同的脉冲，作用的惯性环节上，效果相同B形状不同，面积相等的脉冲，作用的惯性环节上，效果相同C形状不同，面积相等的脉冲，作用的惯性环节上，输出频率不同D以上说法均不正确正确答案A3.在三相交流调压电路中，负载按角型连接，选用的普通晶闸管的数量是（）（4分）A3个B6个C7个D8个正确答案B4.三相桥式PWM逆变电路中，需要的全控型器件的数量是：（）（4分）A1个B2个C4个D6个正确答案D5.单相桥式可控整流、逆变电路，当逆变角等30度时，电压波形正确的是（）（4分）ABCD正确答案D6.换相重叠角对可控整流电路的影响主要表现在：（）（4分）A使输出电压增高B使输出电压降低C使晶闸管损坏D使变压器损坏正确答案B7.变压器漏电抗越大，则换相重叠角（）（4分）A越大B越小C无关D不一定正确答案A8.单相半波可控整流电路，电阻—电感性负载时，晶闸管承受的最大反向电压为（）（4分）ABCD正确答案A9.单相桥式可控整流电路，电阻性负载，当触发角等0度时，电压波形正确的是（）（4分）ABCD正确答案A10.以下电路中，属于带有电阻负载的单相桥式可控整流电路的是（）（4分）ABCD正确答案B11.SPWM逆变电路中，关于载波比的说法正确的是（）（4分）A载波比是载波（三角波）与调制波（正弦信号）频率之比B载波比是载波（三角波）与调制波（正弦信号）幅值之比C输入电压与输出电压之比D输入电流与输出电流之比正确答案A12.单相桥式可控整流电路，电阻性负载时，当负载电阻减小时，发生的变化是（）（4分）A输出电压增高B输出电压降低C输出电流增大D输出电流减小正确答案C13.以下电路中，属于电阻—电感性负载的单相桥式可控整流电路的是（）（4分）ABCD正确答案C14.以下电路中，属于单相半波可控整流电路，有续流二极管、电感性负载的是（）（4分）ABCD正确答案D15.单相桥式可控整流电路，电阻—电感性负载，当触发角等30度时，电压波形正确的是（）（4分）ABCD正确答案A16.正常的三相交流电，相邻两相的相位角相差多少度（）（4分）A90B120C180D240正确答案B17.SPWM逆变电路中，关于调制度的说法正确的是（）（4分）A载波比是载波（三角波）与调制波（正弦信号）频率之比B载波比是载波（三角波）与调制波（正弦信号）幅值之比C输入电压与输出电压之比D输入电流与输出电流之比正确答案B18.降压型直流斩波电路中，已知直流电源电压Us=48V，占空比A. = 0.6，则斩波电路的直流电压为（）（4分）A48VB28.8VC24VD80V正确答案B19.三相桥式可控整流电路，电阻—电感性负载时，当触发角增大时，输出电压将如何变化（）（4分）A升高B降低C不变D波形平滑正确答案A20.双反星型可控整电路需要晶闸管的数量为：（）（4分）A1个B3个C4个D6个正确答案D21.以下关于整流的说法，正确的是：（）（4分）A将交流电就成直流电B将直流电变成交流电C将直流电变成直流电D将交流电变成交流电正确答案A22.以下电路中，属于带有电阻—电感性负载的单相桥式可控整流电路的是（）（4分）ABCD正确答案C23.可控整流电路的触发电路，主要由哪些环节构成（）（4分）A晶闸管、变压器、续流二极管、熔断器等B同步、移相、脉冲生成、隔离及驱动等C斩波、逆变、调制、保护等D串联、并联、驱动、保护等正确答案B24.SPWM逆变电路中，已知直流电源电压Us=48V，载波比为N = 9，调制度为A. = 0.6，信号波频率f = 40HZ，逆变出的交流电压有效值是多少（）（4分）A28.8B20.4C5.3D7.5正确答案B25.三相桥式可控整流电路，电阻性负载时，当负载电阻减小时，发生的变化是（）（4分）A输出电压增高B输出电压降低C输出电流增大D输出电流减小正确答案C一、单选题（每题4分，共25道小题，总分值100分）1.单相半波可控整流电路，电阻—电感性负载时，加大负载电阻时，发生的变化是（）（4分）A输出电压增高B输出电压降低C输出电流增大D输出电流减小正确答案D2.单相半波可控整流电路，电阻—电感性负载时，输出电压与触发角的计算公式为：（）（4分）ABCD正确答案B3.三相半波可控整流电路，电阻—电感性负载，当触发角等90度时，电压波形正确的是（）（4分）ABCD正确答案D4.变压器漏电抗越大，则换相重叠角（）（4分）A越大B越小C无关D不一定正确答案A5.单相桥式可控整流、逆变电路，当逆变角等30度时，电压波形正确的是（）（4分）ABCD正确答案D6.三相桥式可控整流电路，电阻性负载时，触发角的移相范围是多少度（）（4分）A90B120C150D180正确答案C7.单相桥式可控整流电路，电阻—电感性负载，当触发角等30度时，电压波形正确的是（）（4分）ABCD正确答案A8.三相桥式PWM逆变电路中，需要的全控型器件的数量是：（）（4分）A1个B2个C4个D6个正确答案D9.晶闸管并联使用的主要目的是（）（4分）A提高电路的工作电压B提高电路的工作电流C提高晶闸管的开通速度，缩短开通时间D提高晶闸管的关断速度，缩短关断时间正确答案B10.可控整流电路的触发电路中，移相环节的主要作用是（）（4分）A确定触发角B确定脉冲数C确定自然换相点D确定能触发的晶闸管数量正确答案A11.正常的三相交流电，相邻两相的相位角相差多少度（）（4分）A90B120C180D240正确答案B12.三相半波可控整电路需要晶闸管的数量为：（）（4分）A1个B3个C4个D6个正确答案B13.三相桥式可控整流电路，电阻性负载时，输出电压与触发角的计算公式为：（）（4分）ABCD正确答案C14.三相半波可控整流电路，电阻性负载，当触发角等90度时，电压波形正确的是（）（4分）ABCD正确答案C15.逆变失败的根本原因是（）（4分）A触发角过小B晶闸管发热C换相不成功D换相重叠角正确答案C16.单相桥式可控整流电路，电阻性负载，当触发角等120度时，电压波形正确的是（）（4分）ABCD正确答案C17.三相半波可控整流电路，电阻—电感性负载时，触发角的移相范围是多少度（）（4分）A90B120C150D180正确答案A18.关于直流斩波电路，下列说法正确的是（）（4分）A只能将高压直流电变成低压直流电B只能将低压直流电变成高压直流电C只能将直流电变成交流电D既能将直流电压变高，也能变低正确答案D19.以下电路中，属于单相半波可控整流电路，电阻性负载的是（）（4分）ABCD正确答案A20.单相桥式可控整流电路，电阻—电感性负载时，当触发角增大时，输出电压将如何变化（）（4分）A升高B降低C不变D波形平滑正确答案B21.以下电路中，属于单相半波可控整流电路，有续流二极管、电感性负载的是（）（4分）ABCD正确答案D22.三相半波可控整流电路，电阻性负载时，加大负载电阻时，发生的变化是（）（4分）A输出电压增高B输出电压降低C输出电流增大D输出电流减小正确答案D23.在三相交流调压电路中，负载按Y型连接，选用的普通晶闸管的数量是（）（4分）A3个B6个C7个D8个正确答案B24.单相桥式可控整流电路，电阻性负载，当触发角等0度时，电压波形正确的是（）（4分）ABCD正确答案A25.交流调速系统中用的逆变环节，属于哪种逆电路（）（4分）AVVVFBVVCFCCVCFDCVVF正确答案A一、单选题（每题4分，共25道小题，总分值100分）1.三相半波可控整流电路，电阻—电感性负载时，晶闸管承受的最大正向电压为（）（4分）ABCD正确答案D2.三相桥式可控整流电路，电阻—电感性负载时，触发角的移相范围是多少度（）（4分）A90B120C150D180正确答案A3.单相桥式可控整流电路，电阻性负载时，输出电压与触发角的计算公式为：（）（4分）ABCD正确答案C4.晶闸管正常导通的条件为：（）（4分）A正向偏置电压、触发信号B反向偏置电压、触发信号C正常的散热及足够高的正向电压D正常的散热及足够高的反向电压正确答案A5.可控整流电路的触发电路，主要由哪些环节构成（）（4分）A晶闸管、变压器、续流二极管、熔断器等B同步、移相、脉冲生成、隔离及驱动等C斩波、逆变、调制、保护等D串联、并联、驱动、保护等正确答案B6.以下电路中，属于单相半波可控整流电路的是（）（4分）ABCD正确答案A7.三相半波可控整流电路，电阻—电感性负载时，当触发角减小时，输出电压将如何变化（）（4分）A升高B降低C不变D波形平滑正确答案A8.单相桥式可控整电路需要晶闸管的数量为：（）（4分）A1个B3个C4个D6个正确答案C9.单相半波可控整流电路，电阻性负载时，当触发角增大时，输出电压将如何变化（）（4分）A升高B降低C不变D波形平滑正确答案B10.三相半波可控整流电路，电阻性负载时，当触发角减小时，输出电压将如何变化（）（4分）A升高B降低C不变D波形平滑正确答案A11.三相半波可控整流电路，电阻—电感性负载时，当触发角增大时，输出电压将如何变化（）（4分）A升高B降低C不变D波形平滑正确答案B12.在三相交流调压电路中，负载按Y—N型连接，选用的普通晶闸管的数量是（）（4分）A3个B6个C7个D8个正确答案B13.三相半波可控整电路需要晶闸管的数量为：（）（4分）A1个B3个C4个D6个正确答案B14.三相半波可控整流电路，电阻—电感性负载，当触发角等90度时，电压波形正确的是（）（4分）ABCD正确答案D15.单相桥式可控整流电路，电阻—电感性负载时，当负载电阻减小时，发生的变化是（）（4分）A输出电压增高B输出电压降低C输出电流增大D输出电流减小正确答案C16.SPWM逆变电路中，当调制度大于1时，称为（）（4分）A过调制B欠调制C临界调D同步调制正确答案A17.SPWM逆变电路中，当调制度等于1时，称为（）（4分）A过调制B欠调制C临界调制D同步调制正确答案C18.以下电路中，输出电压的波形中，可能出现负值的是（）（4分）ABCD正确答案D19.单相桥式可控整流电路，电阻性负载，当触发角等90度时，电压波形正确的是（）（4分）ABCD正确答案B20.晶闸管并联使用的主要目的是（）（4分）A提高电路的工作电压B提高电路的工作电流C提高晶闸管的开通速度，缩短开通时间D提高晶闸管的关断速度，缩短关断时间正确答案B21.三相半波可控整流电路，电阻性负载，当触发角等90度时，电压波形正确的是（）（4分）ABCD正确答案C22.电压调整率是指（）（4分）A电路输出的直流电压最大值与最小值之差B电路输出的直流电压最大值与最小值之比C额定电流下，电压降与理想空载电压之差D额定电流下，电压降与理想空载电压之比正确答案D23.三相桥式可控整流电路，电阻—电感性负载时，晶闸管承受的最大反向电压为（）（4分）AB。

电力电子变流技术练习题A一、选择题1.当晶闸管承受反向阳极电压时，不论门极加何种极性触发电压，管子都将工作在( )A.导通状态B.关断状态C.饱和状态D.不定2.带平衡电抗器的双反星型可控整流电路适用于（）负载。

A 大电流，B 高电压，C 电动机D 发电机3．为了让晶闸管可控整流电感性负载电路正常工作，应在电路中接入（）。

A 三极管，B 续流二极管，C 保险丝D 电抗器4..单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是( )A.90°B.120°C.150°D.180°5.单相全控桥大电感负载电路中，晶闸管可能承受的最大正向电压为( )A. 2U2 B. 2 U2 C.22 U2 D. 6U226.三相半波可控整流电路的自然换相点是 ( )A.交流相电压的过零点B.本相相电压与相邻相电压正半周的交点处C.比三相不控整流电路的自然换相点超前30°D.比三相不控整流电路的自然换相点滞后60°7、普通晶闸管的通态电流（额定电流）是用电流的（）来表示的。

A 有效值B 最大值C 平均值D 不一定8.快速熔断器可以用于过电流保护的电力电子器件是( )A.功率晶体管B.IGBTC.功率MOSFET D.晶闸管9、可实现有源逆变的电路为（）。

A、三相半波可控整流电路B、三相半控桥整流桥电路，C、单相全控桥接续流二极管电路D、单相半控桥整流电路。

10.在大电感负载三相全控桥中，当α=90°时，整流电路的输出是( )A.U2B.0C.1.414U2D.1.732U211.属于半控型电力电子器件的是( )A.功率晶体管B.IGBTC.功率MOSFETD.晶闸管12.当三相桥式全控整流电路正常工作时，同时处于导通状态的晶闸管数量是多少个( )A.1个B.2个C.3个D.2个与3个交替13.对于可控整流电路，以下说法正确的是（）。

A 将交流变成直流，B 将直流变成交流，C 将交流变成交流D 将直流变成直流14.单相桥式可控整流电阻性负载电路中，控制角α的最大移相范围是( )A.90°B.120°C.150°D.180°二、填空题1.在1个工频周期内，当负载电流连续时，在典型三相桥式全控整流电路中，每个晶闸管的导通角为度，典型三相半波可控整流电路中每个晶闸管的导通角为度。

全国2018年7月高等教育自学考试电力电子变流技术试题课程代码：02308一、单项选择题（本大题共15小题，每小题1分，共15分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．将交流电能转换成直流电能的变换器为（）A．整流器B．逆变器C．斩波器D．交交变频器2．电流型逆变器中间直流环节储能元件是（）A．电容B．电感C．蓄电池D．电动机3．采用多重化电压源型逆变器的主要目的是（）A．减小输出电压幅值B．增大输出电压幅值C．减小输出电压谐波D．减小输出电压功率4．若增大SPWM逆变器的输出电压基波频率，可采用的控制方法是（）A．增大三角波幅度B．增大三角波频率C．增大正弦调制波频率D．增大正弦调制波幅度5．快速熔断器可用于过电流保护的电力电子器件是（）A．功率晶体管B．IGBTC．功率MOSFET D．晶闸管6．如下变流器中，输出电压可能出现负值的变流电路是（）A．三相半波可控整流带阻感负载电路B．单相桥式半控整流带电阻性负载电路C．接有续流二极管的三相半控桥式整流电路D．接有续流二极管的单相半波可控整流电路7．三相桥式变流电路工作于有源逆变状态，其整流侧平均输出电压U o与直流反电动势电源E d的关系为（）A．|U o|<|E d| B．|U o|>|E d|C．U o=E d D．|U o|=|E d|128．逆变电路的功能是将直流电能转换为（ ） A ．直流电能 B ．交流电能 C ．磁场能D ．化学能9．下面四个电力电子器件中，属于全控型电力电子器件的是（ ） A ．二极管 B ．晶闸管 C ．功率晶体管D ．逆导晶闸管10．单相全控桥式电阻性负载电路中，晶闸管可能承受的最大正向电压为（ ）。

设U 2为变压器二次侧相电压有效值。

A ．6U 2 B ．22U 2 C ．2U 2D ．22U 2 11．单相全控桥式整流大电感负载电路中，控制角α的移相范围是（ ） A ．0°~90° B ．0°~180° C ．90°~180°D ．180°~360°12．单相全控桥式整流带反电动势负载电路中，当控制角α大于不导电角δ时，晶闸管的导通角θ等于（ ） A ．π-α B ．π+α C ．π-δ-αD ．π+δ-α13．三相半波可控整流电路，换相重叠角 与哪几个参数有关_________，设U 2为整流输入相电压有效值，α为控制角，I d 为负载电流，X c 为变压器漏抗（ ） A ．α、I d 及X c B ．α及I dC ．α及U 2D ．α、U 2及X c14．三相半波可控整流电路的自然换相点是（ ） A ．交流相电压的过零点B ．本相相电压与相邻相电压的交点C ．比三相不控整流电路的自然换相点超前30°D ．比三相不控整流电路的自然换相点滞后60°15．单相全控桥式整流大电感负载电路中，晶闸管可能承受的最大正向电压为_______，设U 2为整流输入相电压有效值（ ） A ．22U 2 B ．2U 2 C ．2U 2D ．6U 2二、填空题（本大题共15小题，每小题1分，共15分）请在每小题的空格中填上正确答案。

《电力电子技术》试题(G)一、填空题?（每空1分，34分）1、实现有源逆变的条件为????????????????????????????????????????????????????????????????????????????????????????????和??????????????????????????????? ????????????????????????????????????????????????????????????????????。

2、??在由两组反并联变流装置组成的直流电机的四象限运行系统中，两组变流装置分别工作在正组?????????状态、?????????状态、反组????????状态、??????状态。

3、在有环流反并联可逆系统中，环流指的是只流经??????????????而不流经??????? ????????的电流。

为了减小环流，一般采用α????β状态。

4、有源逆变指的是把????????能量转变成??????????能量后送给???????????装置。

5、给晶闸管阳极加上一定的???????电压；在门极加上????????电压，并形成足够的????????????电流，晶闸管才能导通。

6、当负载为大电感负载，如不加续流二极管时，在电路中出现触发脉冲丢失时???????????? ?????与?????????????????电路会出现失控现象。

7、三相半波可控整流电路，输出到负载的平均电压波形脉动频率为??????H Z；而三相全控桥整流电路，输出到负载的平均电压波形脉动频率为?????????H Z；这说明?????????????????????????????电路的纹波系数比?????????????????电路要小。

8、造成逆变失败的原因有??????????????、??????????????、????????????????、?????????????????等几种。

现代电力电子及变流技术（专升本）模拟试卷（一）一、单选题（每题2分，共10分）1. 晶闸管的额定电压是（）。

A.断态重复峰值电压B.反向重复峰值电压C.A和B中较大者D.A和B中较小者2. 单相交流调压电路可以用于A. 电阻性负载B. 电感性负载C. 电阻性负载和电感性负载D. 单相负载3. 晶闸管是（）。

A. 四层三端器件B. 三层四端器件C. 四个PN结的器件D. 电压驱动型器件4. 单相半波可控整流电路一共有（）只晶闸管。

A. 1B. 2C. 3D. 45. 晶闸管变流电路逆变工作时，（）。

αA.90≤αB.90>αC．>180βD．>90二、多选题（每题2分，共10分）1. 全控型电力电子器件有（）。

A.Thyristor、GTR、P-MOSFET、IGBTB.GTR、P-MOSFET、IGBT、IGCTC.IGBT、MCT、GTR、GTOD.Power Diode、MCT、GTO、IGBT2. （）是电压控制型电力电子器件。

A.P-MOSFET、GTOB.TRIAC、GTRC.P-MOSFET、IGBTD.IGBT、SITH3. 自然换流点在相电压波形正半周的电路是（ ）。

A. 三相半波共阴极组整流电路 B. 三相半波共阳极组整流电路 C. 三相半波共阴极组逆变电路 D. 三相半波共阳极组逆变电路4. 自然换流点在相电压波形负半周的电路是（ ）。

A. 三相半波共阴极组整流电路B. 三相半波共阳极组整流电路C. 三相半波共阴极组逆变电路D. 三相半波共阳极组逆变电路 5. 交流调功电路（ ）。

A. 通过改变接通周波数与断开周波数的比值来调节负载所消耗的平均功率；B. 靠改变移相触发角来改变输出功率；C. 将电源接通几个周波，再断开几个周波；D. 每个周期的控制触发角固定不变。

三、简答题1．晶闸管导通的条件是什么？怎样使晶闸管由导通变为关断？（5分） 2. 有些晶闸管触发导通后，触发脉冲结束时它又关断是什么原因？（5分） 3．什么是有源逆变？4. 晶闸管变流电路产生有源逆变的基本条件是什么？（5分） 5．简述正弦脉宽调制（SPWM ）技术的工作原理。
