⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯精品自学考试资料推荐⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯全国 2018 年 7 月自考电力电子变流技术试题课程代码： 02308一、填空题 (每小题 1 分，共 15 分)1．对于普通晶闸管，在没有门极触发脉冲的情况下，有两种因素会使其导通，一是正向阳极电压U A过高，二是 _________________。

2．为防止晶闸管误触发，应使干扰信号不超过_________________ 。

3．由逆阻型晶闸管和整流管集成的晶闸管称为_________________4．单相全控桥能在Ⅰ、_________________象限中工作。

5．逆变失败是指工作在逆变状态的变流器由于某种原因，出现了U d和 E d _______________ 的状态。

6．采用α1=π-α2配合有环流的控制的单相反并联(双重 )全控桥式整流电路，当变流器Ⅱ工作在逆变状态时，变流器Ⅰ工作在_________________状态。

7．常用的抑制过电压的方法有两种，一是用储能元件吸收可能产生过电压的能量，并用电阻将其消耗。

二是用 _________________ 元件限制过电压的幅值。

8．在整流电路中，晶闸管的换流属于_________________。

9 ．若用集成触发电路KC04触发三相全控桥，则KC04的引脚 1 和15 分别接至三相全控桥_________________ 的上下两只晶闸管。

10．电压型单相桥式逆变电路中，与开关管反并联的二极管起着_________________ 和防止开关器件承受反压的作用。

11．脉冲宽度调制(PWM) 电路的调制比M 愈高，输出电压基波幅值愈_________________。

12．为了使电力晶体管安全、可靠地运行，驱动电路和主电路应该实行_________________ 。

13．为防止过电压和抑制功率晶体管的du/dt ，对功率晶体管需加接_________________ 。

全国2018年7月高等教育自学考试电力电子变流技术试题课程代码：02308一、单项选择题（本大题共15小题，每小题1分，共15分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．将交流电能转换成直流电能的变换器为（）A．整流器B．逆变器C．斩波器D．交交变频器2．电流型逆变器中间直流环节储能元件是（）A．电容B．电感C．蓄电池D．电动机3．采用多重化电压源型逆变器的主要目的是（）A．减小输出电压幅值B．增大输出电压幅值C．减小输出电压谐波D．减小输出电压功率4．若增大SPWM逆变器的输出电压基波频率，可采用的控制方法是（）A．增大三角波幅度B．增大三角波频率C．增大正弦调制波频率D．增大正弦调制波幅度5．快速熔断器可用于过电流保护的电力电子器件是（）A．功率晶体管B．IGBTC．功率MOSFET D．晶闸管6．如下变流器中，输出电压可能出现负值的变流电路是（）A．三相半波可控整流带阻感负载电路B．单相桥式半控整流带电阻性负载电路C．接有续流二极管的三相半控桥式整流电路D．接有续流二极管的单相半波可控整流电路7．三相桥式变流电路工作于有源逆变状态，其整流侧平均输出电压U o与直流反电动势电源E d的关系为（）A．|U o|<|E d| B．|U o|>|E d|C．U o=E d D．|U o|=|E d|128．逆变电路的功能是将直流电能转换为（ ） A ．直流电能 B ．交流电能 C ．磁场能D ．化学能9．下面四个电力电子器件中，属于全控型电力电子器件的是（ ） A ．二极管 B ．晶闸管 C ．功率晶体管D ．逆导晶闸管10．单相全控桥式电阻性负载电路中，晶闸管可能承受的最大正向电压为（ ）。

设U 2为变压器二次侧相电压有效值。

A ．6U 2 B ．22U 2 C ．2U 2D ．22U 2 11．单相全控桥式整流大电感负载电路中，控制角α的移相范围是（ ） A ．0°~90° B ．0°~180° C ．90°~180°D ．180°~360°12．单相全控桥式整流带反电动势负载电路中，当控制角α大于不导电角δ时，晶闸管的导通角θ等于（ ） A ．π-α B ．π+α C ．π-δ-αD ．π+δ-α13．三相半波可控整流电路，换相重叠角 与哪几个参数有关_________，设U 2为整流输入相电压有效值，α为控制角，I d 为负载电流，X c 为变压器漏抗（ ） A ．α、I d 及X c B ．α及I dC ．α及U 2D ．α、U 2及X c14．三相半波可控整流电路的自然换相点是（ ） A ．交流相电压的过零点B ．本相相电压与相邻相电压的交点C ．比三相不控整流电路的自然换相点超前30°D ．比三相不控整流电路的自然换相点滞后60°15．单相全控桥式整流大电感负载电路中，晶闸管可能承受的最大正向电压为_______，设U 2为整流输入相电压有效值（ ） A ．22U 2 B ．2U 2 C ．2U 2D ．6U 2二、填空题（本大题共15小题，每小题1分，共15分）请在每小题的空格中填上正确答案。

全国2018年7月自考电机学试题课程代码：02271一、单项选择题(本大题共18小题，每小题1分，共18分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.一台直流并励发电机，希望改变它电枢两端的正负极性，采用的方法是( )A.改变原动机的转向B.改变励磁绕组的接法C.改变原动机的转向，又改变励磁绕组的接法D.无法改变极性2.直流发电机电枢导体中的电流是( )A.直流B.脉动直流C.交流D.无法确定 3.变压器空载合闸电流对变压器的主要影响是( )A.引起变压器发热B.继电保护误动作C.变压器绝缘损坏D.使绕组变形4.变比k=2的变压器，空载损耗250W （从低压侧测得），短路损耗1000W （从高压侧测得），则变压器效率最大时负载系数βm ( )A.2B.1C.0.5D.0.255.Yd 接线的三相变压器，U 1N 、U 2N 分别为一、二次侧额定电压，则变压器变比为( ) A.N NU U 213 B.NN U U 21 C.N N U U 213 D.N N U U 12 6.变压器等值电路中X m 代表( )A.原边漏电抗B.副边漏电抗C.励磁电抗D.短路电抗7.一台变比为K 的变压器，从一次侧测得的励磁阻抗为Z m ，那么从二次侧测量到的励磁阻抗应为( )A.Z mB.K 2Z mC.Z m /KD.Z m /K 28.双层短矩分布交流绕组，其每相最大并联支路数为( )A.PB.P.mC.m 2PD.2P9.三相交流电机，Z=36，P=3，其相邻两槽导体基波感应电动势相位差为( )A.15οB.30οC.60οD.75ο10.异步电动机的空载电流比同容量的变压器大，其原因是( )A.异步电动机的损耗大B.因为异步电动机是转动的C.异步电动机的磁路存在气隙D.异步电动机的漏抗较大11.三相绕线式异步电动机，带恒转矩负载，采用转子绕组串电阻调整，当转速达到稳定时，调速前后的转子电流( )A.增大B.减小C.保持不变D.先增大后减小12.三相异步电动机2P=8，接到频率为50Hz 的电网上，定子三相对称电流所产生的是基波合成磁动势的转速为( )A.600转/分B.750转/分C.1000转/分D.1500转/分13.三相异步电动机拖动额定恒转矩负载运行，若电源电压下降20%，达到稳态时电动机的电磁转矩为( )A.T em =0.2T NB.T em =0.64T NC.T em =0.8T ND.T em =T N14.同步发电机短路特性是一条直线的原因是( )A.励磁电流较小，磁路不饱和B.电枢反应去磁作用，使磁路不饱和C.短路时电机相当于一个电阻为常数的电路运行，所以I k 和I f 成正比D.励磁电流较大，磁路饱和15.同步发电机时间相量•E 0与•I 之间的夹角是( )A.外功率因数角ϕB.内功率因数角ΨC.功角δD.空间角 16.同步电机电枢绕组匝数增加，其同步电抗( )A.增大B.减小C.不变D.先增大后减小17.三相同步发电机带对称负载稳定运行，其cos ϕ=0.8(ϕ>0)此时电枢反应性质是( )A.直轴去磁电枢反应B.既有直轴去磁，又有交轴电枢反应C.既有直轴助磁，又有交轴电枢反应D.既有直轴电枢反应（去磁、助磁不定），又有交轴电枢反应18.凸极同步发电机参数x d 与x q 的大小关系是( )A.x d >x qB.x d =x qC.x d <x qD.x d =21x q 二、填空题(本大题共18小题，每小题1分，共18分)请在每小题的空格中填上正确答案。

全国2018年7月高等教育自学考试电力系统自动装置试题课程代码：02304一、单项选择题（本大题共15小题，每小题1分，共15分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．母线失电的时间在多长时间以内称为快速切换？（）A．0.3秒B．0.5秒C．1秒D．2秒2．ZZQ—5输出调频脉冲时，对应相角差大约是（）A．50度B．150度C．200度D．300度3．不适宜．．．作为调频电厂的是（）A．较大库容的水电厂B．燃气轮机发电厂C．中温中压火电厂D．径流式水电厂4．造成系统频率偏离额定值的原因是（）A．无功功率不平衡B．有功功率不平衡C．无功功率分配不合理D．有功功率分配不合理5．使调差单元的作用最明显的是在发电机（）A．空载运行时B．带纯有功负载运行时C．带纯无功负载运行时D．多机并列运行时6．低压选相元件的动作电压的整定原则是（）A．小于非全相运行时可能出现的最低电压B．小于短路时可能出现的最低电压C．小于正常运行及非全相运行时可能出现的最低电压D．小于非全相运行及短路时可能出现的最低电压7．发电机并网合闸命令需要在相角差为零之前的一个时刻提前发出所基于的考虑是（）A．快速支援电力系统B．早并网，早发电，早受益12C ．缩短发电机空转时间，减少能量损耗D ．抵消断路器的合闸动作延时，保证合闸瞬间相角差为最小 8．继电强励装置动作后的返回电压应（ ） A ．小于额定电压 B ．大于额定电压 C ．小于等于额定电压D ．大于等于额定电压9．虚有差调频法中各调频机组的有功功率分配系数a 1,a 2，……a n ,其和∑=n1i ia等于（ ）A ．0B ．1C ．100D ．n10．电力系统中，吸收功率与频率一次方成正比的负荷有（ ） A ．电热炉 B ．白炽灯 C ．各种整流设备D ．机床设备11．引起自动重合闸多次合闸的情况是（ ） A ．充电电阻断线 B ．充电电阻短路 C ．电容器短路D ．电容器断线12．ZZQ —5装置中，合闸脉冲就是（ ） A ．导前相角脉冲 B ．导前时间脉冲 C ．调频脉冲D ．调压脉冲13．发电机内部故障，继电保护动作，将发电机退出电力系统后，若不迅速灭磁，则可能（ ）A ．发生振荡失步B ．气隙磁场严重畸变C ．产生定子过电压D ．发生定子短路14．自动低频减载装置切除一定负荷后，不可能．．．使得（ ） A ．系统频率继续下降 B ．系统频率回升 C ．系统频率不变D ．系统频率先升后降15．微机故障录波只记录（ ） A ．事故情况下的全部过程 B ．装置起动后一段时间波形 C ．故障前后若干周期的波形 D ．故障时的开关动作过程二、填空题（本大题共10小题，每小题1分，共10分）请在每小题的空格中填上正确答案。

全国2018年7月高等教育自学考试电工与电子技术试题课程代码：02187一、单项选择题(本大题共20小题，每小题2分，共40分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．理想电流源的外接电阻逐渐增大，则它的端电压（）A．逐渐升高B．逐渐降低C．先升高后降低D．恒定不变2．题2图电路中电压U为（）A．-50VB．-10VC．10VD．50V3．题3图电路中，已知I S=2A，U S=6V，R=6Ω，则电流I为（）A．-2/3AB．-0.5AC．4/3AD．1.5A4．将题4图中电路化简为一个电压源U S和电阻R S串联的最简等效电路，其中U S和R S分别为（）A．U S=2V，R S=1ΩB．U S=1V，R S=2ΩC．U S=2V，R S=0.5ΩD．U S=1V，R S=1Ω5．若Q L和Q C分别为电路中电感和电容产生的无功功率，则该电路总的无功功率Q可表示为（）A．Q=|Q C|-|Q L| B．Q=Q C-Q L12 C ．Q=|Q L |-|Q C | D ．Q=Q L +Q C6．电路如题6图所示，已知I 1=3A ，I 2=8A ，I 3=4A 则电流I 等于（ ） A ．1A B ．5A C ．7A D ．15A7．为了提高感性负载电路的功率因数，通常采用的方法有（ ） A ．串联电感 B ．串联电容C ．并联电感D ．并联电容8．在三相四线制供电系统中，电源线电压与相电压的相位关系为（ ） A ．线电压滞后于对应相电压120° B ．线电压超前于对应相电压120° C ．线电压滞后于对应相电压30°D ．线电压超前于对应相电压30°9．若变压比为10的理想变压器（不考虑损耗）原边电压为220V ，原边电流为0.44A ，则该变压器副边的负载阻抗模为（ ） A ．5Ω B ．50ΩC ．250ΩD ．500Ω10．若电源频率为50Hz ，三相异步电动机的额定转速n N =940r/min ，则其额定转差率为（ ）A ．2％B ．4％C ．6％D ．8％11．对于△联结的电动机，设I S 、T S 为直接起动时的起动电流和起动转矩，I SY 、T SY 为 Y －△起动时的起动电流和起动转矩，则有（ ） A ．31I I S SY =，31T T S SY = B ．31I I S SY =，31T T S SY =C ．31I I S SY =，31T T S SY =D ．31I I S SY =，31T T S SY =12．在电气自动控制电路中，热继电器可以实现（ ） A ．短路保护B ．失压保护C．欠压保护D．过载保护13．题13图所示电路中，电压U O为（）A．-21VB．-12VC．-9VD．-3V14．已知某NPN型晶体管处于放大状态，测得其三个电极的电位分别为6V、9V和6.3V，则三个电极分别为（）A．发射极、基极和集电极B．基极、发射极和集电极C．集电极、基极和发射极D．集电极、发射极和基极15．题15图所示电路中，已知V CC=12V，R C=3kΩ，晶体管β=50，且忽略U BE，若要使静态时U CE=6V，则R B应取（）A．200kΩB．300kΩC．360kΩD．600kΩ16．运算放大器如题16图所示，该电路的电压放大倍数为（）A．0B．1C．2D．∞17．在题17图所示单相桥式整流电路中，二极管D承受的最高反向电压是（）A．10VB．14.14VC．20VD．28.28V18．在题18图中，能使F恒为逻辑1的逻辑门是（）319．逻辑电路如题19图所示，已知输入波形A为脉冲信号，则输出F的波形为（）A．与A相同的脉冲信号B．与A反相的脉冲信号C．低电平0D．高电平120．题20图所示各触发器的初态为逻辑0，在C脉冲到来后，Q的状态仍保持不变的是（）二、填空题(本大题共10小题，每小题1分，共10分)请在每小题的空格中填上正确答案。

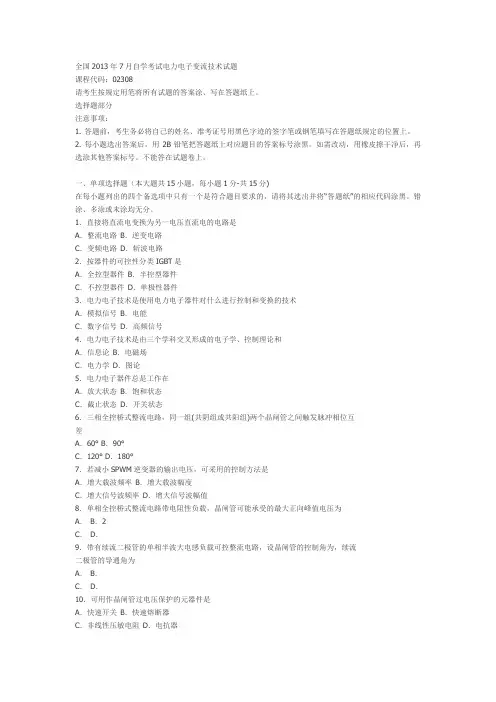

全国2013年7月自学考试电力电子变流技术试题课程代码：02308请考生按规定用笔将所有试题的答案涂、写在答题纸上。

选择题部分注意事项：1. 答题前，考生务必将自己的姓名、准考证号用黑色字迹的签字笔或钢笔填写在答题纸规定的位置上。

2. 每小题选出答案后，用2B铅笔把答题纸上对应题目的答案标号涂黑。

如需改动，用橡皮擦干净后，再选涂其他答案标号。

不能答在试题卷上。

一、单项选择题（本大题共15小题，每小题1分-共15分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其选出并将“答题纸”的相应代码涂黑。

错涂、多涂或未涂均无分。

1．直接将直流电变换为另一电压直流电的电路是A．整流电路B．逆变电路C．变频电路D．斩波电路2．按器件的可控性分类IGBT是A．全控型器件B．半控型器件C．不控型器件D．单极性器件3．电力电子技术是使用电力电子器件对什么进行控制和变换的技术A．模拟信号B．电能C．数字信号D．高频信号4．电力电子技术是由三个学科交叉形成的电子学、控制理论和A．信息论B．电磁场C．电力学D．图论5．电力电子器件总是工作在A．放大状态B．饱和状态C．截止状态D．开关状态6．三相全控桥式整流电路，同一组(共阴组或共阳组)两个晶闸管之间触发脉冲相位互差A．60° B．90°C．120° D．180°7．若减小SPWM逆变器的输出电压，可采用的控制方法是A．增大载波频率B．增大载波幅度C．增大信号波频率D．增大信号波幅值8．单相全控桥式整流电路带电阻性负载，晶闸管可能承受的最大正向峰值电压为A．B．2C．D．9．带有续流二极管的单相半波大电感负载可控整流电路，设晶闸管的控制角为，续流二极管的导通角为A．B．C．D．10．可用作晶闸管过电压保护的元器件是A．快速开关B．快速熔断器C．非线性压敏电阻D．电抗器11．在降压斩波电路中，已知，Ud=240V，则U0为A．60V B．80VC．120V D．180V12．在输入相同幅度的交流电压和相同控制角的条件下，与单相可控整流电路比三相可控整流电路A．输出电压低，输出脉动频率和输出纹波高B．输出电压高，输出纹波和脉动频率低C．输出电压和输出脉动频率高，输出纹波低D．输出电压高，输出脉动频率低，输出纹波高13．带有续流二极管的单相半波可控整流大电感负载电路，控制角的最大移相范围是A．90° B．120°C．150° D．180°14．晶闸管额定通态平均电流IVEAR定义中规定条件下要求的环境温度为A．20℃ B．25℃C．35℃ D．40℃l5．晶闸管是一种四层结构的几端器件A．二B．三C．四D．五非选择题部分注意事项：用黑色字迹的签字笔或钢笔将答案写在答题纸上，不能答在试题卷上。

《电力电子变流技术》考试题及试卷(两套含标准答案)第一套、电力电子变流技术试题一、填空题。

1.对同一晶闸管，维持电流IH与擎住电流IL在数值大小上有IL________IH。

2.功率集成电路PIC分为二大类，一类是高压集成电路，另一类是________。

3.晶闸管断态不重复电压UDSM与转折电压UBO数值大小上应为，UDSM________UBO。

4.电阻性负载三相半波可控整流电路中，晶闸管所承受的最大正向电压UFm等于________，设U2为相电压有效值。

5.三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差________。

6.对于三相半波可控整流电路，换相重叠角的影响，将使用输出电压平均值________。

7.晶闸管串联时，给每只管子并联相同阻值的电阻R是________措施。

8.三相全控桥式变流电路交流侧非线性压敏电阻过电压保护电路的连接方式有________二种方式。

9.抑制过电压的方法之一是用________吸收可能产生过电压的能量，并用电阻将其消耗。

10.180°导电型电压源式三相桥式逆变电路，其换相是在________的上、下二个开关元件之间进行。

11.改变SPWM逆变器中的调制比，可以改变________的幅值。

12.为了利于功率晶体管的关断，驱动电流后沿应是________。

13.恒流驱动电路中抗饱和电路的主要作用是________。

14.功率晶体管缓冲保护电路中的二极管要求采用________型二极管，以便与功率晶体管的开关时间相配合。

二、单项选择题，从每小题的四个备选选答案，选出一个正确答案，并将正确答案的号码填在题干后面的括号内。

15.功率晶体管GTR从高电压小电流向低电压大电流跃变的现象称为( )。

A.一次击穿；B.二次击穿；C.临界饱和；D.反向截止；16.逆导晶闸管是将大功率二极管与何种器件集成在一个管芯上而成( )。

A.大功率三极管；B.逆阻型晶闸管；C.双向晶闸管；D.可关断晶闸管；17.在晶闸管应用电路中，为了防止误触发应将幅值限制在不触发区的信号是( )。

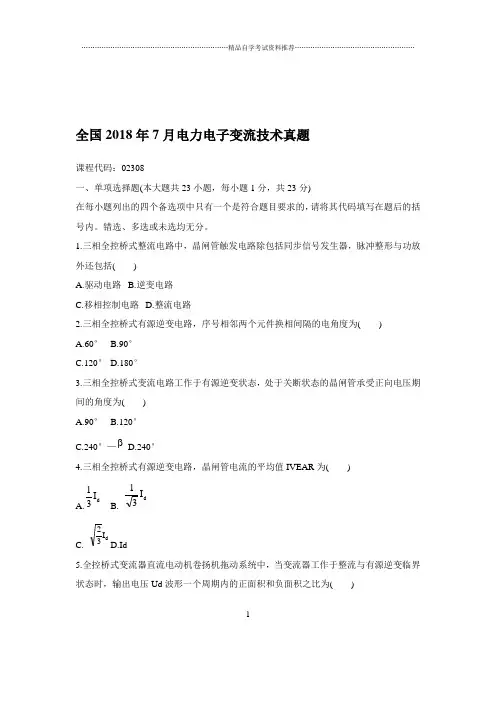

1全国2018年7月电力电子变流技术真题课程代码：02308一、单项选择题(本大题共23小题，每小题1分，共23分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.三相全控桥式整流电路中，晶闸管触发电路除包括同步信号发生器，脉冲整形与功放外还包括( )A.驱动电路B.逆变电路C.移相控制电路D.整流电路2.三相全控桥式有源逆变电路，序号相邻两个元件换相间隔的电角度为( )A.60°B.90°C.120°D.180°3.三相全控桥式变流电路工作于有源逆变状态，处于关断状态的晶闸管承受正向电压期间的角度为( )A.90°B.120°C.240°—D.240°4.三相全控桥式有源逆变电路，晶闸管电流的平均值IVEAR 为( ) A.d I 31 B. d I 31 C.d I 32 D .Id 5.全控桥式变流器直流电动机卷扬机拖动系统中，当变流器工作于整流与有源逆变临界状态时，输出电压Ud 波形一个周期内的正面积和负面积之比为( )2 A.K=0 B.K=1C.K<1D.K>16.全控桥式变流器直流电动机卷扬机拖动系统中，当变流器工作于整流状态时，输出电压Ud 的平均值为( )A.Ud ≤0B.Ud=0C. Ud >0D. Ud=∞7.将直流转换为直流的变换是( )A.整流器B.逆变器C.斩波器D.交流调压器8.已知三相桥式不控整流电路的相电压表达式uA=t sin U 22ω,则uc 的表达式为( ) A. uC=)32t sin(U 22π-ω B. uC=)32t sin(U 22π+ω C. uC=)32t sin(U 32π-ω D . uC=)32t sin(U 32π+ω 9.在三相桥式全控整流电路中(纯电阻负载)控制角α=0°,则整流输出电压的平均值是（输入相电压的有效值为U2）( ) A.2U 62π B. 2U 23π C. 2U 63π D. 2U 24π10.电阻性负载三相半波可控整流电路,输入相电压有效值为U2,当控制角α=30°时,整流输出电压平均值等于 ( ) A.0.9U221 B. 1.17U2213 C. 1.17U223D. 2.34U22111.大电感负载三相全控桥式整流电路,其输入电流有效值I2为(设整流输出电流平均值为Id)( ) A.d I 31 B. d I 32 C. d I 32π D. d I 32212.由于整流输入支路存在漏感,从而使晶闸管电流换相不能瞬间完成,由导通至关断的晶闸管和由关断至导通的晶闸管会出现( )A.逆变颠覆B.换相重叠C.可控整流D.有源逆变13.三相桥式全控整流电路的自然换相点是( )A.交流相电压的过零点B.在相电压与相邻相电压的交点处C.比三相不控整流电路的自然换相点超前30°D.比三相不控整流电路的自然换相点滞后30°14.在三相全控桥式变流电路中,变压器二次线圈流过的是正向和负向对称的120°矩形交变电流,避免了( )A.换相重叠B.直流磁化C.使用续流二极管D.使用滤波器15.在电感性负载三相半波可控整流电路中,三个晶闸管的触发脉冲相位互差的电角度为( )A.60°B.90°C.120°D.150°16.单相桥式全控整流纯电阻负载电路,触发角α>0,则输出电压的脉动频率与输入交流电压频率之比为( )A.1B.2C.3D.417.下列4种电力电子器件,哪种是半控型电力电子器件。

第一章 电力半导体器件习题与思考题解1-1．晶闸管导通的条件是什么？怎样使晶闸管由导通变为关断？解：晶闸管导通的条件是：阳极承受正向电压，处于阻断状态的晶闸管，只有在门极加正向触发电压，才能使其导通。

门极所加正向触发脉冲的最小宽度，应能使阳极电流达到维持通态所需要的最小阳极电流，即擎住电流ＩＬ以上。

导通后的晶闸管管压降很小。

使导通了的晶闸管关断的条件是：使流过晶闸管的电流减小至某个小的数值－维持电流ＩＨ以下。

其方法有二：１）减小正向阳极电压至某一最小值以下，或加反向阳极电压； ２）增加负载回路中的电阻。

1-2．型号为KP100-3的晶闸管，维持电流I H =4mA ，使用在题1-2图中的电路中是否合理？为什么（不考虑电压、电流裕量）？解：根据机械工业部标准JB1144-75规定，ＫＰ型为普通闸管，KP100-3的晶闸管，其中100是指允许流过晶闸管的额定通态平均电流为100A ，3表示额定电压为300V 。

对于图(a)，假若晶闸管V 被触发开通，由于电源为直流电源，则晶闸管流过的最大电流为()mA IV2105001003=⨯=因为I V < I H ，而I H < I L ，I L 为擎住电流，通常I L =(2~4) I H 。

可见，晶闸管流过的最大电流远小于擎住电流，所以，图(a)不合理。

对于图(b)，电源为交流220V ，当α=0°时，最大输出平均电压9922045.045.02=⨯=≈U Ud（Ｖ）平均电流9.91099===R U d VAR I (A) 波形系数57.1≈=VARVfI I K所以， ＩＶ＝K f 。

ＩＶＡＲ＝1.57×9.9＝15.5(A)而KP100-3允许流过的电流有效值为I VE ＝1.57×100＝157(A)， I L < I V <I VE ，所以，电流指标合理。

但电路中晶闸管Ｖ可能承受的最大正反向峰值电压为31122022≈⨯===U U URm Fm(V)>300(V)所以，图(b)不满足电压指标，不合理。

在题干的括号内。

每小题1分，共20分）1. 晶闸管门极触发信号刚从断态转入通态即移去触发信号流，称为（）。

A.维持电流B.擎住电流C.浪涌电流D.额定电流2. 与普通晶闸管不同，双向晶闸管的额定电流的标定用（A.平均电流值B.通态平均电流值C.有效值D.最大电流值3. 双极型功率晶体管和MOSFET 的复合器件是（A.GTOB.IGBTC.GTRD.MCT ）。

能维持通态所需要的最小阳极电）。

浙江省2018年7月高等教育自学考试电力电子变流技术试题课程代码：02308一、填空题（每空 1 分，共15分）1. 对于同一个晶闸管，其维持电流IH 擎住电流I L。

2. ________________________________________________________________________ 可用于斩波和高频逆变电路，关断时间为数十微秒的晶闸管派生器件是 ________________________3. ____________________________________________________________________ 具有大电感负载和续流二极管的单相半波整流电路的移相范围为 ______________________________ 。

4. ______________________________________________________ 整流电路输出电压的脉波数愈少，其谐波含量愈____________________________________________ 。

5. ________________________________________________________________ 三相全控桥整流电路中，晶闸管的触发方式有宽脉冲触发和 _________________________________ 脉冲触发。

6. 在三相半波可控整流电路中，由于变压器漏抗的影响，使得整流输出平均值比理想情况7. 当变流器直流侧具有与晶闸管导电方向一致的电势E d，且变流电路控制角a >n /2，满足|U d|<|E d|,此时变流器工作在_______________ 状态。

全国2018年7月自考电工与电子技术试卷课程代码：02187第一部分选择题(共40分)一、单项选择题(本大题共20小题，每小题2分，共40分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.题1图的戴维南等效电路为【】2.正弦交流电流的频率为50Hz，有效值是1A，初相角90°，其时间表示为【】A.i(t)=sin(314t+90°)AB.i(t)=2sin(314t+90°)AC.i(t)=cos(314t+90°)AD.i(t)=2cos(314t+90°)A3.题3图中，U 和I 的关系是【】A.U =(R+jωL)IB.U =-(R+jωL)IC.I =(R+jωL)UD.I =-(R+jωL)U4.题4图中电流I为【】A.1AB.2AC.-1AD.-2A5.题5图ab的等效阻抗是【】A.0ΩB.1ΩC.(1+j)ΩD.2Ω6.题6图中，已知电压源的P=2W，则Z1的P1是【】12 A.0.25W B.0.5WC.1WD.2W7.元件接在交流电源两端，已知该元件吸收P=1W ，Q=-1var ，则该元件可能是【 】A.电阻元件B.电阻电感串联元件C.电阻电容串联元件D.电阻电容并联元件8.电感接在有效值为2V 的交流电压源两端，已知吸收Q=1var ，则该电感的阻抗是【 】A.j ΩB.j2ΩC.j3ΩD.j4Ω9.磁动势的单位是【 】A.WbB.A/mC.AD.A ·m10.B 与H 的关系是【 】A.H=μBB.H=μ0BC.B=μHD.B=μ0H11.自耦变压器的变比为K ，其原、副边电压和电流之比为【 】A.K 、KB.1/K 、1/KC.1/K 、KD.K 、1/K12.变压器的电压调整率定义为【 】 A.20220U U -U ×100% B.2220U U -U ×100% C.2202U U -U ×100% D.20202U U -U ×100%13.电流互感器副绕组的额定电流都规定为【 】A.1A 或3AB.1A 或5AC.3A 或5AD.5A 或10A14.三相异步电动机在施加相同的电源线电压时，采用星形起动和三角形起动，其起动电流之比为【】A.I st(Y)=31I st(△) B.I st(△)=31I st(Y)C.I st(Y)=31I st(△) D.I st(△)=31I st(Y)15.用于短路保护的电器是【 】A.中间继电器B.热继电器C.熔断器D.组合开关16.下列4个控制电路中，正确的是【 】317.题17图中实现的逻辑关系式是【 】A.F=ABB.F=A+BC.F=ABD.F=B A18.基本RS 触发器，S D =R D =0时，输出Q 为【 】A.0B.1C.不变D.不定19.为使D 触发器的输出随时钟脉冲而变化的条件【 】A.R D =0、S D =0B.R D =1、S D =0C.R D =1、S D =1D.R D =0、S D =120.单相半波整流电路中，负载为500Ω电阻，变压器的副边电压为12V ，则负载上电压平均值和二极管所承受的最高反向电压为【 】A.5.4V 、12VB.5.4V 、17VC.9V 、12VD.9V 、17V第二部分 非选择题 (共60分)二、填空题(本大题共10小题，每小题1分，共10分)请在每小题的空格中填上正确答案。

1全国2018年7月自考电机学试题课程代码：02271一、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

每小题1分，共20分)1.三相变压器一次侧的额定电流为( )。

A.I N1=1N N U 3S B.I N1=1N N U 3S C.I N1=1N NU 3P D.I N1=1N N U S 2.变压器负载运行时，依靠电磁感应作用将能量传递。

而起传递作用的磁通是( )。

A.漏磁通σφ1 和σφ2 B.一次漏磁通σφ1 C.二次漏磁通σφ2 D.主磁通0φ 3.若将额定电压为220V 的变压器接到了220V 的直流电源上，其结果是( )。

A.烧毁一次绕组B.烧毁二次绕组C.产生较小的励磁电流D.和接到交流上一样4.一台60Hz 的变压器，如运行在同样额定电压的50Hz 电网上，其空载电流将( )。

A.减少到1.2倍B.增加到1.2倍C.增加到1.2倍以上D.保持不变5.影响变压器铁损耗大小的因素是( )。

A.励磁电流大小B.磁通密度和频率C.负载大小D.输出电压高低6.三相变压器的连接组别，决定于高、低压侧对应的( )。

A.相电流间的相位关系B.相电动势间的相位关系C.相电压间的相位关系D.线电动势间的相位关系7.变压器空载合闸会出现励磁涌流，其大小和合闸瞬时的二次侧突然短路瞬时的电源电压的初相角ψ有关，励磁涌流最严重的情况发生在( )。

A.ψ=0°B.ψ=90°C.ψ=60°D.ψ=30°8.自耦变压器电磁容量与额定容量相比( )。

A.额定容量大于电磁容量B.大小相等C.额定容量小于电磁容量D.升压时，额定容量大于电磁容量；降压时，额定容量小于电磁容量9.极对数为p 的双层异步电机绕组，其最大可能的并联支路数2a 为( )。

A.2a=4pB.2a=2pC.2a=pD.2a=0.5p10.一台Ｙ接法的三相异步电动机定子绕组有一相绕组断线时，它所产生的磁动势是( )。

全国2018年7月高等教育自学考试电工与电子技术试题课程代码：02187一、单项选择题(本大题共20小题，每小题2分，共40分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.如图题1，已知U=220V，I=-1A，则元件消耗的功率P为（）A.220WB.0WC.-220WD.不能确定2.设60W和100W的电灯在220V电压下工作时的电阻分别为R1和R2，则R1和R2的关系为（）A.R1＞R2B.R1=R2C.R1＜R2D.不能确定3.如图题3，V i=3V，则点1的电位φ1为（）A.-6VB.1.5VC.3VD.-1.5V4.如图题4，C=1μF，u=500sin1000t(V)，则i为（）A.500 sin(1000t+90°)B.500 sin(1000t-90°)C.0.5 sin(1000t+90°)D.0.5 sin(1000t-90°)5.已知某元件Z=10-j4(Ω)，则可判断该元件为（）A.电阻性B.电感性12 C.电容性 D.不能确定6.若用准确度1.5级，量程为50V 的交流电压表测得某负载的电压为40V ，则测量结果中可能出现的最大绝对误差为（ ）A.0.75B.0C.0.6D.不能确定7.三相四线制电路中，已知三相电流是对称的，并且A I =10A ，I B =10A ，I C =10A ，则中线电流N I 为（ ）A.10AB.5AC.0AD.30A8.下列电量中，变压器不能．．进行变换的是（ ）A.电压B.电流C.阻抗D.频率9.一台三相异步电动机拖动额定恒转矩负载运行时，若电源电压下降10%，这时电动机电磁转矩M 为（） A.N M B.0.81 N MC.0.9N MD.> N M10.在电动机继电接触控制中，热断电器的功能是（ ）A.短路保护B.零压保护C.过载保护D.欠压保护11.电路如图所示，已知1I =3A ，I 2=4A ，I 3=8A,则I 等于（ ）A.1AB.5AC.15AD.012.对称三相负载每一相产生的有功功率和无功功率分别为40W 、30var ，则三相总的视在功率为（ ）A.70V ·AB.50V ·AC.150V ·AD.10V ·A13.对放大电路进行动态分析的主要任务是（ ）A.确定静态工作点QB.确定集电结和发射结的偏置电压C.确定电压放大倍数A u 和输入、输出电阻r i ，r 03 D.确定静态工作点Q 、放大倍数A u 和输入、输出电阻r i ，r o14．电路如图所示，二极管D 1，D 2，D 3均为理想元件，则输出电压u o 为（ ）A.0VB.－6VC.－18VD.+12V15．若用万用表测二极管的正、反向电阻的方法来判断二极管的好坏，好的管子应为（）A.正、反向电阻相等B.正向电阻大，反向电阻小C.反向电阻比正向电阻大很多倍D.正、反向电阻都等于无穷大16.逻辑“与”的运算是（ ）A.逻辑和B.逻辑乘C.逻辑除D.逻辑加17．图示逻辑电路的逻辑式为（ ） A.F=C B A ++B.F=C B A ++C.F=C B AD.F=ABC18．下列逻辑符号中，能实现F=AB 逻辑功能的是（ ）A. B. C. D.19．逻辑电路如图所示，A=“0”时，C 脉冲来到后D 触发器（ ）A.具有计数器功能B.置“0”C.置“1”D.不一定20．某计数器最大输入脉冲数为15，组成该计数器所需最少的触发器个数为（）A.2B.3C.4D.15二、填空题(本大题共10小题，每小题1分，共10分)请在每小题的空格中填上正确答案。

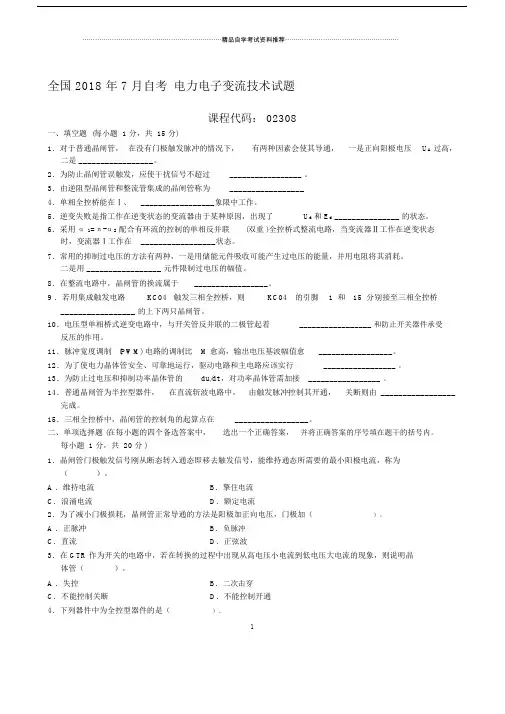

全国2018年7月自考电力电子变流技术试题课程代码：02308一、填空题(每小题1分，共15分)1．对于普通晶闸管，在没有门极触发脉冲的情况下，有两种因素会使其导通，一是正向阳极电压U A过高，二是_________________。

2．为防止晶闸管误触发，应使干扰信号不超过_________________。

3．由逆阻型晶闸管和整流管集成的晶闸管称为_________________4．单相全控桥能在Ⅰ、_________________象限中工作。

5．逆变失败是指工作在逆变状态的变流器由于某种原因，出现了U d和E d _______________的状态。

6．采用α1=π-α2配合有环流的控制的单相反并联(双重)全控桥式整流电路，当变流器Ⅱ工作在逆变状态时，变流器Ⅰ工作在_________________状态。

7．常用的抑制过电压的方法有两种，一是用储能元件吸收可能产生过电压的能量，并用电阻将其消耗。

二是用_________________元件限制过电压的幅值。

8．在整流电路中，晶闸管的换流属于_________________。

9．若用集成触发电路KC04触发三相全控桥，则KC04的引脚1和15分别接至三相全控桥_________________的上下两只晶闸管。

10．电压型单相桥式逆变电路中，与开关管反并联的二极管起着_________________和防止开关器件承受反压的作用。

11．脉冲宽度调制(PWM)电路的调制比M愈高，输出电压基波幅值愈_________________。

12．为了使电力晶体管安全、可靠地运行，驱动电路和主电路应该实行_________________。

13．为防止过电压和抑制功率晶体管的du/dt，对功率晶体管需加接_________________。

14．普通晶闸管为半控型器件，在直流斩波电路中，由触发脉冲控制其开通，关断则由_________________完成。

1全国2018年7月高等教育自学考试电力电子变流技术试题课程代码：02308一、单项选择题（本大题共10小题，每小题1分，共10分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．若要增大SPWM 逆变器的输出电压，可采用的控制方法是（ ）A ．增大三角波频率B ．增大三角波幅度C ．增大正弦控制电压频率D ．增大正弦控制电压幅值2．三相全控桥式整流电路中，晶闸管可能承受的最大反向电压峰值为_______（其中U 2为变压器二次侧相电压有效值）（ ）A ．22U 3B ．2U 6C ．22U 2D ．2U 33．普通晶闸管不具备自关断能力，常被称为（ ）A ．全控制器件B ．半控型器件C ．不控制器件D ．触发型器件4．三相桥式变流电路工作于有源逆变状态，其逆变角的变化范围为（ ）A ．0°～90°B ．0°～120°C ．90°～180°D ．0°～150°5．三相桥式不控整流电路交流侧三相相电压正半周波的三个自然换相点互相间隔____度（ ）A ．60B ．90C ．120D ．1806．单相半控桥式无续流二极管带阻感性负载的整流电路中，整流晶闸管的最大导通角为（ ）A ．60°B ．90°C ．120°D ．180°7．单相半控桥式带续流二极管带感性负载电路，设触发角为α，则整流晶闸管导通角为（ ）A ．α-π65B ．α-π32 C ．π-αD ．α-π28．在晶闸管应用电路中，为了防止误触发应将幅值限制在不触发区的信号是（）A．干扰信号B．触发电压信号C．触发电流信号D．干扰信号和触发信号9．在三相不控整流电路中，在自然换相点R与U间，整流输出电压u d为（）A．u CB B．u ABC．u AC D．u BC10．单相全控桥式带电阻性负载电路中，控制角α的最大移相范围是（）A．90°B．120°C．150°D．180°二、填空题（本大题共15小题，每小题1分，共15分）请在每小题的空格中填上正确答案。
