（QC岗位培训）电子元器件检验员国家职业标准电子元器件检验员国家职业标准1．职业概况1．1职业名称电子元器件检验员。
1．2职业定义使用相关仪器和测试装置对半导体器件、光电子器件、电真空器件、机电元件、通用元件及特种元件进行质量检验的人员。
1．3职业等级本职业共设四个等级，分别为：中级（国家职业资格四级）、高级（国家职业资格三级）、技师（国家职业资格二级）、高级技师（国家职业资格一级）。
1．4职业环境室内，常温，洁净度符合相关要求。
1．5职业能力特征具有较强的学习、计算、分析、推理和判断能力，形体感和色觉正常，视觉较好，手指、手臂灵活、动作协调。
1．6基本文化程度高中毕业（或同等学历）。
1．7培训要求1．7．1培训期限全日制职业学校教育，根据其培养目标和教学计划确定。
晋级培训期限：中级不少于200标准学时；高级不少于180标准学时；技师不少于150标准学时；高级技师不少于120标准学时。
1．7．2培训教师培训中、高级元器件检验员的教师应具有本职业技师以上职业资格证书或具有相关专业中级专业技术职务任职资格；培训技师的教师应具有本职业高级技师职业资格证书或相关专业高级专业技术职务任职资格；培训高级技师的教师应具有本职业高级技师资格证书4年以上或相关专业高级专业技术职务任职资格。
1．7．3培训场地设备理论知识培训在标准教室；技能操作培训在具有必备的电子元器件样品、专用仪器、净化间、工作台等技能训练场地。
1．8鉴定要求1．8．1适用对象从事或准备从事本职业的人员。
1．8．2申报条件——中级（具备以下条件之一者）连续从事本职业工作4年（含4年）以上，经本职业中级正规培训达规定标准学时数，并取得结业证书。
（2）连续从事本职业工作6年（含6年）以上。
（3）取得经劳动保障行政部门审核认定的、以中级技能为培养目标的中等以上职业学校本职业（专业）毕业证书。
（4）大专以上本专业或相关专业毕业生、连续见习工作1年（含1年）以上。
j std 020标准J STD 020标准。
J STD 020标准是一项电子组件可靠性测试的标准，旨在确保电子元件在各种环境条件下的可靠性和稳定性。
该标准是由美国电子工业联合会（EIA）和美国国防部（DOD）共同制定的，适用于各种类型的电子元件，包括集成电路、电容器、电阻器等。
J STD 020标准的制定对于保障电子设备的可靠性和稳定性具有重要意义，也对电子行业的发展起着积极的推动作用。
首先，J STD 020标准对电子元件的存储条件和包装要求进行了详细规定。
在电子元件的存储过程中，各种环境因素都会对其性能产生影响，因此需要在特定的环境条件下进行存储，并且采取合适的包装措施，以确保元件在存储期间不受到损坏或腐蚀。
J STD 020标准明确了存储条件的温度、湿度要求，以及包装材料和方法的规定，从而有效保护了电子元件的质量和稳定性。
其次，J STD 020标准还对电子元件的焊接可靠性进行了严格的测试要求。
焊接是电子元件组装过程中至关重要的一环，焊接质量的好坏直接影响到整个电子设备的可靠性和稳定性。
J STD 020标准规定了电子元件在不同环境条件下的焊接测试方法和标准，包括热冲击测试、湿热循环测试等，以确保元件在焊接过程中不会出现损坏或失效，从而提高了电子设备的可靠性。
此外，J STD 020标准还对电子元件的可靠性试验进行了全面的规定。
可靠性试验是评估电子元件在各种环境条件下性能稳定性的重要手段，通过对元件进行高温、低温、湿热等试验，可以有效地检测元件的可靠性和稳定性。
J STD 020标准明确了各种试验的具体方法和要求，确保了试验结果的准确性和可靠性，为电子元件的可靠性评估提供了有力的支持。
总的来说，J STD 020标准的制定对于提高电子元件的可靠性和稳定性具有重要意义，为电子行业的发展提供了有力的支持。
通过对电子元件的存储条件、焊接可靠性和可靠性试验进行严格的规定，J STD 020标准有效地保障了电子设备的质量和稳定性，为电子行业的可持续发展提供了有力保障。

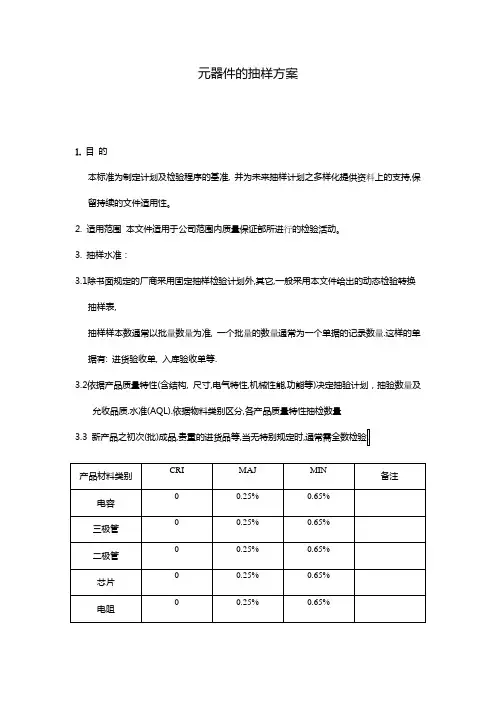

元器件的抽样方案1. 目的本标准为制定计划及检验程序的基准, 并为未来抽样计划之多样化提供资料上的支持,保留持续的文件适用性。
2. 适用范围本文件适用于公司范围内质量保证部所进行的检验活动。
3. 抽样水准：3.1除书面规定的厂商采用固定抽样检验计划外,其它,一般采用本文件给出的动态检验转换抽样表,抽样样本数通常以批量数量为准, 一个批量的数量通常为一个单据的记录数量.这样的单据有: 进货验收单, 入库验收单等.3.2依据产品质量特性(含结构, 尺寸,电气特性,机械性能,功能等)决定抽验计划，抽验数量及允收品质.水准(AQL).依据物料类别区分,各产品质量特性抽检数量3.3 新产品之初次(批)成品,贵重的进货品等,当无特别规定时,4. 检验依据4.1 工程图纸4.2 检验指示43 产品规格书4.4 检验计划4.5 样品对照4.6 评估报告和承认书4.7 客户订单五.检验转换：5.1 转换说明f N→R 连续三批合格f R→N 一批退货f T→N 连续三批合格f N→T 连续三批中有二批拒收f N-- 正常f T -- 加严f R –放宽原则上采用上述检验秩序转换, 根据需要公司也可根据实际需求进行加严,正常,放宽的转换程序.5.2 正常检验备注:f Ac 允收数f Re 拒收数f ↓: 采用箭头下第一个抽样计划,如样本大小超过或等于批量则用100%之检验.f ↑: 采用箭头上第一个抽样计划.5.3 放宽检验备注:f Ac 允收数f Re 拒收数f ↓: 采用箭头下第一个抽样计划,如样本大小超过或等于批量则用100%之检验.f ↑: 采用箭头上第一个抽样计划.f 如二个次数样本已超过允收数, 但尚未达到拒收数时, 可允收此批, 惟以后须恢复正常检验.5.4 加严检验备注:f Ac 允收数f Re 拒收数f ↓: 采用箭头下第一个抽样计划,如样本大小超过或等于批量则用100%之检验.f ↑: 采用箭头上第一个抽样计划.6.0C=0抽样计划說明: 本节内容变仅供参考, 不作为其它文件的引用参考依据. 指示数值(相关联的AQLS)备注:f “*＂表示整批都须检验f 允收数均为零7.0 较完整MIL-STD-105E 单次抽样计划摘录说明: 除非特别指出, 本章节为本公司抽样检验计划的基准, 为标准的抽样计划表. 相关联的(AQLS)一般检验水准(Ⅱ)备注:f Ac 允收数f Re 拒收数f ↓:采用箭头下第一个抽样计划,如样本大小超过或等于批量时则用100%之检验.f ↑:使用箭头上第一个抽样计划.f 本表摘自MIL-STD-105E 抽样计划表.8.0 缺点定义说明: 本章节给出了缺点定义的标准,作为所有相关文件的引用依据.8.1 严重缺点(CRITICAL DEFECT,简写为: CRI)不良缺陷,使产品在生产､运输或使用过程中可能出现危及人身财产安全之缺点,称为严重缺点.8.2 主要缺点(MAJOR DEFECT. 简写为MAJ) 不良缺陷,使产品失去全部或部分主要功能,或者相对严重影响的结构装配的不良,从而显著降低产品使用性的缺点,称为主要缺点.8.3 次要缺点(MINOR DEFECT,简写为MIN) 不良缺陷,可以造成产品部份性能偏差,或者一般外观缺点,虽不影响产品的性能,但会使产品价值降低的缺点,称为次要缺点.9.备注9.1 固定检验抽验样本数为1pcs, 定义厂商为：东莞华科，厦门万明，深圳彩源.9.2 本抽样检验规范依据MIL-STD-105E LEVEL Ⅱ与C=0 抽样标准制订,其它检验抽样方法可参照有关抽样检验之国际或国家标准.。

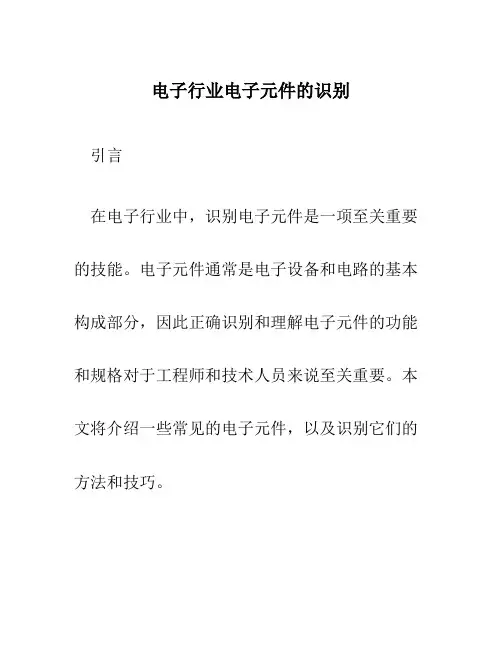

电子行业电子元件的识别引言在电子行业中，识别电子元件是一项至关重要的技能。
电子元件通常是电子设备和电路的基本构成部分，因此正确识别和理解电子元件的功能和规格对于工程师和技术人员来说至关重要。
本文将介绍一些常见的电子元件，以及识别它们的方法和技巧。
常见的电子元件1.电阻器：电阻器是一种用来限制电流流动的电子元件。
它的外观通常呈现为长方形或圆柱形，上面有彩色的环带，代表着电阻器的阻值。
识别电阻器可以通过读取环带的颜色代码来确定其阻值。
2.电容器：电容器是一种存储电荷的电子元件。
它的外观通常是两个金属板之间夹着一层绝缘材料。
电容器的大小和形状各不相同，可以通过外部标记或型号来识别其容量和工作电压。
3.电感器：电感器是一种具有电感性质的电子元件。
它的外观通常是一个线圈或环形磁铁。
电感器的尺寸和线圈的匝数决定了其电感值，可以通过读取外部标记或型号来识别。
4.二极管：二极管是一种具有单向导电性的电子元件。
它的外观通常是一个带有两个引脚的小型芯片或玻璃管。
二极管的正极和负极可以通过外部标记或型号来识别。
5.晶体管：晶体管是一种用于放大和开关电信号的电子元件。
它的外观通常是一个带有三个引脚的小型芯片。
晶体管的引脚布局可以通过外部标记或型号来确定。
电子元件的识别方法1.外部标记和标注：大多数电子元件上都会有外部标记和标注，这些标记和标注包含了元件的型号、规格、参数等信息。
通过阅读这些标记和标注，可以快速识别电子元件。
2.型号搜索：如果无法通过外部标记识别电子元件，可以使用互联网进行型号搜索。
在搜索引擎中输入电子元件的型号或描述，往往可以找到相关的技术手册、规格书和应用笔记。
3.使用文档和规格书：对于一些复杂的电子元件，可能需要查阅其技术手册或规格书来获取更详细的信息。
这些文档通常会提供元件的电气特性、尺寸、引脚布局等详细信息，帮助我们准确识别和使用电子元件。
电子元件的识别技巧1.外观特征：观察电子元件的外观特征，如颜色、形状、引脚数量和布局等可以给予一些线索来识别电子元件。
电子元器件检验标准电子元器件是现代电子产品中不可或缺的重要组成部分，其质量直接影响到整个产品的可靠性和性能。
为了确保电子元器件的质量，制定了一系列的检验标准，以便对其进行全面、准确的检验。
本文将介绍电子元器件检验标准的相关内容，帮助大家更好地了解和掌握这一重要的技术规范。
首先，电子元器件的外观检查是最基本的检验环节之一。
在外观检查中，需要对电子元器件的外观进行全面观察和检查，包括外壳、引脚、标识等方面。
外观检查的标准主要包括外观是否完整、无损坏、无变形、无焊渣等情况，以及标识是否清晰、准确等内容。
只有外观符合标准要求，才能进行后续的功能性和性能检验。
其次，功能性检验是电子元器件检验的重要环节之一。
功能性检验主要是通过对电子元器件的功能进行测试，以验证其是否符合设计要求。
在功能性检验中，需要根据不同的元器件类型和规格，采用相应的测试方法和设备，对其功能进行全面、准确的检测。
功能性检验的标准主要包括工作电压、工作频率、响应时间、输出功率等方面，只有在功能性检验合格的情况下，才能进行性能检验。
最后，性能检验是电子元器件检验的最终环节。
性能检验主要是通过对电子元器件的性能进行测试，以验证其是否符合技术规范和性能要求。
在性能检验中，需要对电子元器件的各项性能指标进行全面、准确的测试，包括静态特性、动态特性、温度特性等方面。
只有在性能检验合格的情况下，才能确保电子元器件的质量和可靠性。
综上所述，电子元器件的检验标准是确保其质量和可靠性的重要保障。
通过对外观、功能性和性能的全面检验，可以有效地筛选出优质的电子元器件，为电子产品的研发和生产提供可靠的技术支持。
因此，各个电子元器件生产企业和相关技术人员都应当严格遵守电子元器件的检验标准，不断提高检验技术水平，为电子产品的质量和可靠性提供更加坚实的保障。
电子行业电子元件检验标准导语：电子行业作为现代工业的核心领域之一，对电子元件的质量标准和检验要求非常严格。
本文将围绕电子元件的检验标准展开讨论，包括材料选择、外观检查、电气特性测试等方面。
一、材料选择标准在电子元件的制造过程中，材料的选择起着决定性作用。
合格的材料应符合以下标准：1. 物理机械性能：材料应具有足够的硬度、强度、耐磨性等机械性能，以确保元件的长期稳定运行。
2. 环境适应性：材料应具有良好的耐高温、耐低温、耐湿度等环境适应性，以适应各种工作环境。
3. 电气特性：材料应具有必要的电气特性，如导电性、绝缘性、介电常数等，以确保元件的正常工作。
二、外观检查标准外观检查是电子元件检验中的重要环节，其目的是确保元件外观无缺陷、无污染、无变形等情况。
1. 表面平整度：元件的表面应光滑平整，无凹凸、气泡、裂纹等缺陷。
2. 尺寸一致性：元件的尺寸应与设计要求一致，无明显偏差。
3. 颜色和透明度：元件的颜色应均匀一致，透明部分应无色差、杂质等。
4. 触觉检查：通过触摸元件表面，检查是否存在异物、残留胶水等。
三、电气特性测试标准电气特性测试是电子元件检验的核心环节，用于验证元件的工作性能和一致性。
1. 电阻测试：通过测量元件的电阻值，确保其符合规定的范围。
2. 电容测试：测量元件的电容值，以验证其介质性能和电气性能。
3. 导通测试：检查元件内部的导线是否通畅，以确保信号传输的有效性。
4. 绝缘测试：测量元件的绝缘电阻，判断其绝缘性能是否符合要求。
5. 温度测试：通过将元件置于不同温度环境下，测试其工作性能是否稳定。
总结：电子元件的检验标准对于确保产品质量和工作稳定性至关重要。
在材料选择、外观检查和电气特性测试等方面，都需要严格按照标准进行操作，确保元件的合格率和可靠性。
只有如此，电子行业才能持续发展，并为人们提供更好的电子产品和服务。

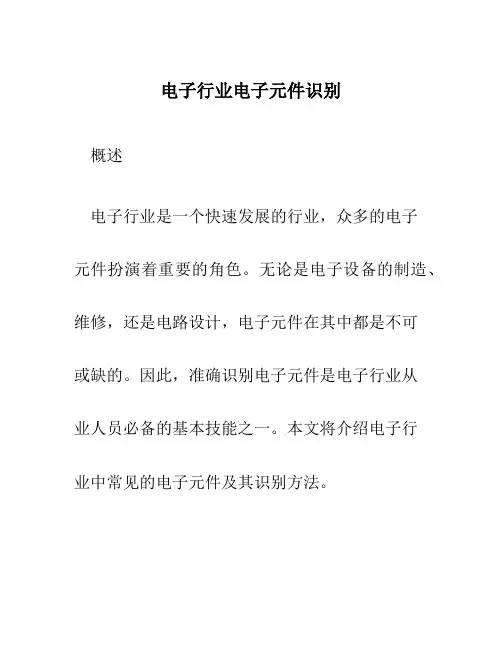

电子行业电子元件识别概述电子行业是一个快速发展的行业，众多的电子元件扮演着重要的角色。
无论是电子设备的制造、维修，还是电路设计，电子元件在其中都是不可或缺的。
因此，准确识别电子元件是电子行业从业人员必备的基本技能之一。
本文将介绍电子行业中常见的电子元件及其识别方法。
电子元件分类电子元件可以根据其功能和用途进行分类。
根据功能的不同，电子元件可以分为被动元件和主动元件。
被动元件被动元件主要用于电路的延迟、滤波、存储、衰减和分配等功能。
常见的被动元件有：•电阻（Resistor）：用于限制电流或分压的元件，通常由导电材料制成。
•电容（Capacitor）：用于储存电荷的元件，可以用来存储或释放电能。
•电感（Inductor）：用于存储磁能的元件，常用于电源滤波和电路匹配。
•电感线圈（Transformers）：用于电压变换的元件。
•二极管（Diode）：具有单向导电特性的元件，常用于整流、开关和调制等电路中。
主动元件主动元件可以在电路中放大信号，主动控制电流和电压的大小。
常见的主动元件有：•晶体管（Transistor）：用于放大和开关电信号的元件，是电子设备中最重要的器件之一。
•集成电路（Integrated Circuit，IC）：将多个元件集成在一块芯片中的元件。
•可控硅（Silicon Controlled Rectifier，SCR）：一种具有双向导电特性的元件，常用于控制大电流。
•场效应晶体管（Field Effect Transistor，FET）：一种基于电场的控制器件，常用于放大和开关信号。
电子元件识别方法要准确识别电子元件，可以采用以下方法：1. 外观特征识别每种电子元件都有其独特的外观特征，通过观察元件的外观可以初步判断其类型。
例如，电阻一般是长条形的，上面通常有几个彩色的环带；电容多为圆柱形，其两端有两个引脚；晶体管则具有三个引脚。
2. 元件标识识别许多电子元件在外观上都有标识，通过读取这些标识可以准确识别元件。
电子元器件检测工艺流程如下：
1.定标：了解和掌握质量标准，学习和掌握有关技术标准
和检验方法，明确产品技术性能和关键要求，拟定检验
方法和检验操作规程。
2.抽样和测定：按抽样方案随机抽取样品，运用检测设备、
仪器、量具进行试验、测量、分析或采用感官检验等方
法，确定产品质量特性。
3.比较和判断：将检测数据与技术标准或工艺文件规定质
量指标进行对比，作出合格与不合格的判断。
4.处理：对单件产品，合格的转入下道工序或入库；不合
格的作出返工、返修、降级使用或报废处理。
对批量产
品，根据检验结果，分别作出接收、拒收或复验等处理。
5.记录：对电子元器件的质量数据和信息做好记录，以反
馈质量信息，评价产品，推动质量改进。

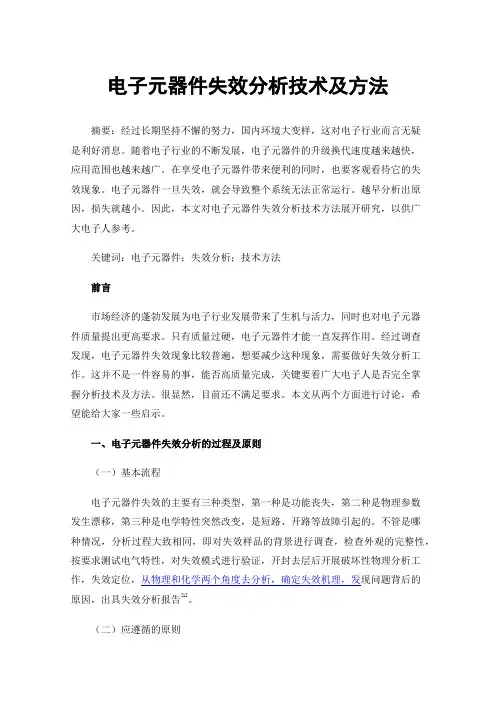

电子元器件失效分析技术及方法摘要：经过长期坚持不懈的努力，国内环境大变样，这对电子行业而言无疑是利好消息。
随着电子行业的不断发展，电子元器件的升级换代速度越来越快，应用范围也越来越广。
在享受电子元器件带来便利的同时，也要客观看待它的失效现象。
电子元器件一旦失效，就会导致整个系统无法正常运行。
越早分析出原因，损失就越小。
因此，本文对电子元器件失效分析技术方法展开研究，以供广大电子人参考。
关键词：电子元器件；失效分析；技术方法前言市场经济的蓬勃发展为电子行业发展带来了生机与活力，同时也对电子元器件质量提出更高要求。
只有质量过硬，电子元器件才能一直发挥作用。
经过调查发现，电子元器件失效现象比较普遍，想要减少这种现象，需要做好失效分析工作。
这并不是一件容易的事，能否高质量完成，关键要看广大电子人是否完全掌握分析技术及方法。
很显然，目前还不满足要求。
本文从两个方面进行讨论，希望能给大家一些启示。
一、电子元器件失效分析的过程及原则（一）基本流程电子元器件失效的主要有三种类型，第一种是功能丧失，第二种是物理参数发生漂移，第三种是电学特性突然改变，是短路、开路等故障引起的。
不管是哪种情况，分析过程大致相同，即对失效样品的背景进行调查，检查外观的完整性，按要求测试电气特性，对失效模式进行验证，开封去层后开展破坏性物理分析工作，失效定位，从物理和化学两个角度去分析，确定失效机理，发现问题背后的原因，出具失效分析报告[1]。
（二）应遵循的原则不管做什么事，都要遵循一定原则，电子元器件失效分析也不例外。
原则一，先制定分析方案，再采取相应行动。
原则二，先对外观进行检查，再给电子元器件通电。
原则三，在加电测试中，电压要由弱变强。
原则四，先进性静态分析，再实时动态分析。
原则五，先进行宏观分析，再进行微观分析。
原则六，剖析问题时，要从简单到复杂。
原则七，先关注主要零件，再检查辅助零件。
原则八，无损检测在前，破损检查在后。
只有严格遵守八项基本原则，才能避免引入新的失效因素，从而让真正原因浮出水面。
常用电子元件检测方法
一、基本思路
电子元件的检测是检验电子元件的基本性能的一种重要工作，它的目
的在于通过检测来确定电子元件的质量，确保电子元件的工作性能。
常用
的电子元件检测方法有多种，根据不同的电子元件类型，可以采用不同的
检测方法，以确保检测出的结果足够准确。
1、功能检测。
在功能检测中，根据电子元件的构成、功能特性和使
用环境，可以采用电路模拟、性能参数对比、质量指标测试等方法，来检
测其功能性能是否正确。
2、封装检测。
封装检测是检查电子元件的外观特性，包括体积、轮
廓型状、表面特性、封装结构等，以确保电子元件的正确性与安全性。
3、成膜检测。
成膜检测是检测电子元件及其封装材料的封装表面是
否覆盖有均匀的一层膜，如金属膜、铝膜等，以确保电子元件的电子性能。
4、接触检测。
接触检测是检查电子元件及其封装外壳、外接端子之
间接触处的耐电性能，以确保电子元件的正确性与安全性。
5、绝缘检测。
绝缘检测是检测电子元件及其封装外壳、外接端子之
间的电磁绝缘性能，以确保电路的安全稳定的工作性能。
6、电性能检测。
半导体元器件的测试方法1.外观检查：包括检查元器件的表面状态、引脚形状、标记、包装等外观特征，以确保元器件没有明显的物理损伤或污染。
2.尺寸测量：使用显微镜、光栅等工具对元器件的尺寸进行测量，以验证尺寸是否符合规格要求。
3.引脚电性测试：通过恢复到终端引脚以测试引脚间的电性。
常用的引脚电性测试包括接触电阻、引脚电容和导通测试。
4.功能测试：对元器件进行功能测试，以验证元器件是否按照设计要求正常工作。
功能测试可以使用模拟测试、数字测试或混合信号测试等不同方法，取决于元器件的类型。
5.静电放电测试：通过静电放电模拟静电对元器件的破坏。
在此测试中，元器件暴露在静电电流或高压脉冲下，以确定元器件的静电抗性。
6.温度环境测试：通过将元器件置于高温、低温等极端环境中，并在不同温度下执行功能测试，以测试元器件的性能稳定性和温度特性。
7.可靠性测试：通过在扩展时间和条件下对元器件进行电压应力、温度应力和振动等测试，以评估元器件的长期可靠性和寿命。
这些测试可以是加速寿命测试（ALT）或可靠性验证测试（RVT）。
8.电气参数测试：对元器件的电流、电压、功耗和频率等电性能参数进行测试，以验证元器件是否满足性能要求。
9.故障分析：当元器件未通过测试或出现异常时，进行故障分析以确定故障原因和位置。
故障分析可以使用X射线检测、显微镜观察、电子显微探针等技术。
10.封装测试：对元器件的封装进行测试，以验证封装的机械强度、密封性和封装的电学性能是否良好。
综上所述，半导体元器件的测试方法包括外观检查、尺寸测量、引脚电性测试、功能测试、静电放电测试、温度环境测试、可靠性测试、电气参数测试、故障分析和封装测试等。
这些测试方法旨在确保元器件符合质量和性能要求，以提供可靠的半导体元器件给客户。
电子材料测试电子材料测试是指对用于电子器件制造的材料进行性能测试和分析的过程。
电子材料的性能直接影响着电子器件的性能和可靠性，因此对电子材料进行全面、准确的测试是非常重要的。
本文将介绍电子材料测试的一般流程和常见测试方法。
首先，电子材料测试的流程包括样品准备、测试方案设计、实验操作、数据分析和结果报告等步骤。
在样品准备阶段，需要根据测试要求选择合适的样品，并进行必要的预处理，以确保样品的表面和结构符合测试要求。
在测试方案设计阶段，需要根据测试要求确定测试方法、仪器设备和测试参数，并制定详细的测试方案。
在实验操作阶段，需要按照测试方案进行严格的实验操作，确保测试过程的准确性和可重复性。
在数据分析和结果报告阶段，需要对实验数据进行分析和处理，得出准确的测试结果，并编制详细的结果报告。
其次，电子材料测试的常见测试方法包括物理性能测试、化学性能测试和电学性能测试等。
物理性能测试主要包括材料的力学性能、热学性能和光学性能等方面的测试，如拉伸试验、硬度测试和热分析等。
化学性能测试主要包括材料的成分分析、表面性能和腐蚀性能等方面的测试，如元素分析、表面形貌观察和腐蚀试验等。
电学性能测试主要包括材料的导电性能、介电性能和磁性能等方面的测试，如电阻率测试、介电常数测试和磁化曲线测试等。
最后，电子材料测试需要注意的一些关键技术和注意事项包括测试环境的控制、测试仪器的校准、测试数据的准确性和测试结果的可靠性等。
在测试过程中，需要严格控制测试环境，避免外界因素对测试结果的影响。
测试仪器需要定期进行校准和维护，以确保测试的准确性和可靠性。
测试数据的准确性直接影响着测试结果的可信度，因此需要对测试数据进行严格的检查和验证。
最后，测试结果的可靠性是评价测试工作质量的重要指标，需要对测试结果进行全面的分析和评估，确保测试结果的可靠性和准确性。
综上所述，电子材料测试是电子器件制造过程中不可或缺的一部分，对电子材料进行全面、准确的测试是保证电子器件性能和可靠性的重要保障。
电子元件的可靠性测试与评估在当今高度数字化和智能化的时代，电子元件几乎无处不在，从智能手机、电脑到汽车、飞机等各种高科技设备，都离不开电子元件的支持。
然而，要确保这些设备的稳定运行和长久耐用，电子元件的可靠性就显得至关重要。
可靠性测试与评估成为了保障电子元件质量和性能的关键环节。
电子元件的可靠性是指在规定的条件下和规定的时间内，完成规定功能的能力。
这不仅包括元件在正常工作条件下的性能表现，还包括在极端环境和应力条件下的稳定性和耐久性。
为了准确评估电子元件的可靠性，需要进行一系列严格的测试。
首先，环境测试是常见的可靠性测试方法之一。
这包括高温、低温、湿度、振动、冲击等各种环境条件的模拟。
高温测试可以检验电子元件在高温环境下的性能和稳定性，因为高温可能导致元件的参数漂移、封装材料老化等问题。
低温测试则用于考察元件在低温环境下的启动能力和工作性能，一些元件在低温下可能会出现性能下降甚至无法正常工作的情况。
湿度测试主要评估元件在潮湿环境中的耐腐蚀性和绝缘性能，潮湿可能会引发短路和漏电等故障。
振动和冲击测试则模拟设备在运输和使用过程中可能受到的机械应力，以检测元件的结构强度和连接可靠性。
其次，电气性能测试也是必不可少的。
这包括电阻、电容、电感等基本参数的测量，以及电压、电流、功率等电气特性的测试。
通过这些测试，可以确定电子元件是否符合设计规格和性能要求。
例如，对于电阻元件，要测试其阻值是否在规定的公差范围内；对于电容元件，要检测其电容值、损耗角正切等参数。
此外，还需要进行信号完整性测试，以确保电子元件在传输和处理信号时的准确性和稳定性。
老化测试也是可靠性评估的重要手段。
通过对电子元件进行长时间的通电运行，模拟其在实际使用中的老化过程，可以提前发现潜在的故障和性能衰退。
在老化测试中，需要监测元件的关键参数，并记录其变化趋势。
如果发现参数出现异常变化，就可以及时采取措施，改进产品设计或生产工艺。
除了上述测试方法，还有一些专门针对特定类型电子元件的测试。
电子工程中的产品测试与质量认证流程摘要：电子工程领域一直是创新与技术突破的前沿，每天都有新的产品和技术问世，不断推动着我们的生活和工作方式。
然而，这个领域也面临着巨大的挑战，如产品性能、可靠性和安全性的保障。
在这个背景下，产品测试与质量认证流程变得至关重要，它们确保了我们所使用的电子产品达到了高标准，并且能够在不同环境下可靠运行。
本论文探讨了电子工程领域中的产品测试与质量认证流程的重要性和关键因素。
通过详细分析不同测试和认证阶段，以及现代电子产品的复杂性，我们强调了正确的测试和质量认证流程对于确保产品性能、可靠性和安全性的关键作用。
关键词：电子工程，产品测试，质量认证，测试流程，认证标准。
引言：电子产品的复杂性与多样性使得测试与认证工作变得更加复杂和关键。
在这个过程中，我们需要不断改进测试方法、提高认证标准，以满足不断发展的需求。
同时，新兴技术如物联网（IoT）和5G正在加速改变电子工程领域，对测试和认证提出了新的挑战与机会。
本论文将深入研究电子工程领域中的产品测试与质量认证流程，讨论其重要性、关键因素和未来趋势。
我们将探讨如何应对电子工程领域的复杂性，并确保我们所使用的电子产品在性能、可靠性和安全性方面达到最高标准。
这个领域的不断进步将继续推动技术创新，为我们的未来带来更多可能性。
1.电子工程中产品测试与质量认证的重要性电子产品的性能和安全性对于用户至关重要。
无论是我们的智能手机、电脑、家用电器，还是医疗设备和交通工具，它们都必须在设计和制造阶段经受严格的测试与质量认证，以确保它们在使用过程中不仅性能卓越，还能确保用户的安全。
例如，如果一部智能手机电池未经充分测试就投入市场，可能会出现电池过热或爆炸的风险，对用户的生命和财产造成潜在危险。
电子产品的可靠性对于许多关键领域至关重要。
在医疗领域，例如，心脏起搏器、医疗成像设备和药物输送系统必须经过严格的测试与质量认证，以确保它们能够在关键时刻提供可靠的服务。
电子行业智能化电子元件制造与测试方案第一章概述 (2)1.1 电子行业智能化背景 (2)1.2 电子元件制造与测试智能化意义 (3)1.3 本书结构及内容安排 (3)第二章：电子元件制造智能化技术概述，介绍电子元件制造智能化技术的基本原理、关键技术和应用案例。
(3)第三章：电子元件测试智能化技术概述，介绍电子元件测试智能化技术的基本原理、关键技术和应用案例。
(3)第四章：电子元件制造与测试智能化系统设计，分析电子元件制造与测试智能化系统的架构、功能和实施策略。
(3)第五章：电子元件制造与测试智能化案例解析，通过实际案例，深入剖析电子元件制造与测试智能化技术的应用效果。
(3)第六章：电子元件制造与测试智能化发展趋势，展望电子元件制造与测试智能化技术的未来发展前景。
(3)第二章电子元件智能化制造关键技术 (3)2.1 智能制造系统架构 (4)2.2 智能传感与检测技术 (4)2.3 智能控制与优化技术 (4)第三章电子元件智能化测试关键技术 (5)3.1 智能测试系统架构 (5)3.2 智能测试算法与策略 (5)3.3 智能故障诊断与预测技术 (6)第四章智能化电子元件制造设备 (6)4.1 智能化生产线设备 (6)4.2 智能化装配设备 (7)4.3 智能化检测设备 (7)第五章智能化电子元件测试设备 (7)5.1 智能化测试仪器 (7)5.2 智能化测试系统 (7)5.3 智能化故障诊断设备 (8)第六章智能化电子元件制造与测试系统集成 (8)6.1 系统集成方法与策略 (9)6.2 系统集成案例分析 (9)6.3 系统集成发展趋势 (9)第七章智能化电子元件制造与测试方案设计 (10)7.1 总体设计方案 (10)7.1.1 设计目标 (10)7.1.2 系统架构 (10)7.1.3 功能模块 (10)7.2 关键技术实施方案 (10)7.2.1 自动化生产线技术 (11)7.2.2 测试设备技术 (11)7.2.3 数据采集与分析技术 (11)7.2.4 智能决策技术 (11)7.3 系统功能优化方案 (11)7.3.1 硬件功能优化 (11)7.3.2 软件功能优化 (11)7.3.3 系统集成与协同优化 (11)第八章智能化电子元件制造与测试方案实施 (12)8.1 实施步骤与方法 (12)8.1.1 项目启动 (12)8.1.2 需求分析 (12)8.1.3 设计方案 (12)8.1.4 实施与调试 (12)8.2 实施过程中可能出现的问题及解决方案 (12)8.2.1 设备兼容性问题 (12)8.2.2 人员培训问题 (12)8.2.3 质量控制问题 (12)8.3 实施效果评价 (13)8.3.1 生产效率评价 (13)8.3.2 产品质量评价 (13)8.3.3 成本效益评价 (13)8.3.4 社会效益评价 (13)第九章智能化电子元件制造与测试方案应用案例 (13)9.1 某知名企业智能化制造与测试方案应用案例 (13)9.2 某新型电子元件智能化制造与测试方案应用案例 (13)9.3 智能化制造与测试方案在其他领域的应用 (14)第十章智能化电子元件制造与测试方案未来发展 (14)10.1 智能化发展趋势 (14)10.2 智能化技术瓶颈与挑战 (15)10.3 未来市场前景与发展方向 (15)第一章概述1.1 电子行业智能化背景全球信息化、网络化进程的加快，电子行业作为现代工业的重要支柱，正面临着前所未有的发展机遇。
（电子行业企业管理）电子元件测试方法常用电子元器件检测方法与技巧作者：本站来源：发布时间：2010-9-19 17:52:51 [收藏] [评论]常用电子元器件检测方法与经验元器件的检测是家电维修的一项基本功，如何准确有效地检测元器件的相关参数，判断元器件的是否正常，不是一件千篇一律的事，必须根据不同的元器件采用不同的方法，从而判断元器件的正常与否。
特别对初学者来说，熟练掌握常用元器件的检测方法和经验很有必要，以下对常用电子元器件的检测经验和方法进行介绍供对考。
一、电阻器的检测方法与经验：1固定电阻器的检测。
A将两表笔(不分正负)分别与电阻的两端引脚相接即可测出实际电阻值。
为了提高测量精度，应根据被测电阻标称值的大小来选择量程。
由于欧姆挡刻度的非线性关系，它的中间一段分度较为精细，因此应使指针指示值尽可能落到刻度中段位置，即全刻度起始的20％～80％弧度范围内，以使测量更准确。
根据电阻误差等级不同。
读数与标称阻值之间分别允许有±5％、±10％或±2 0％的误差。
如不相符，超出误差范围，则说明该电阻值变值了。
B 注意：测试时，特别是在测几十kΩ以上阻值的电阻时，手不要触及表笔和电阻的导电部分；被检测的电阻从电路中焊下来，至少要焊开一个头，以免电路中的其他元件对测试产生影响，造成测量误差；色环电阻的阻值虽然能以色环标志来确定，但在使用时最好还是用万用表测试一下其实际阻值。
2水泥电阻的检测。
检测水泥电阻的方法及注意事项与检测普通固定电阻完全相同。
3熔断电阻器的检测。
在电路中，当熔断电阻器熔断开路后，可根据经验作出判断：若发现熔断电阻器表面发黑或烧焦，可断定是其负荷过重，通过它的电流超过额定值很多倍所致；如果其表面无任何痕迹而开路，则表明流过的电流刚好等于或稍大于其额定熔断值。
对于表面无任何痕迹的熔断电阻器好坏的判断，可借助万用表R×1挡来测量，为保证测量准确，应将熔断电阻器一端从电路上焊下。
若测得的阻值为无穷大，则说明此熔断电阻器已失效开路，若测得的阻值与标称值相差甚远，表明电阻变值，也不宜再使用。
在维修实践中发现，也有少数熔断电阻器在电路中被击穿短路的现象，检测时也应予以注意。
4电位器的检测。
检查电位器时，首先要转动旋柄，看看旋柄转动是否平滑，开关是否灵活，开关通、断时“喀哒”声是否清脆，并听一听电位器内部接触点和电阻体摩擦的声音，如有“沙沙”声，说明质量不好。
用万用表测试时，先根据被测电位器阻值的大小，选择好万用表的合适电阻挡位，然后可按下述方法进行检测。
A用万用表的欧姆挡测“1”、“2”两端，其读数应为电位器的标称阻值，如万用表的指针不动或阻值相差很多，则表明该电位器已损坏。
B检测电位器的活动臂与电阻片的接触是否良好。
用万用表的欧姆档测“1”、“2” (或“2”、“3”)两端，将电位器的转轴按逆时针方向旋至接近“关”的位置，这时电阻值越小越好。
再顺时针慢慢旋转轴柄，电阻值应逐渐增大，表头中的指针应平稳移动。
当轴柄旋至极端位置“3”时，阻值应接近电位器的标称值。
如万用表的指针在电位器的轴柄转动过程中有跳动现象，说明活动触点有接触不良的故障。
5正温度系数热敏电阻(PTC)的检测。
检测时，用万用表R×1挡，具体可分两步操作：A常温检测(室内温度接近25℃)；将两表笔接触PTC热敏电阻的两引脚测出其实际阻值，并与标称阻值相对比，二者相差在±2Ω内即为正常。
实际阻值若与标称阻值相差过大，则说明其性能不良或已损坏。
B加温检测；在常温测试正常的基础上，即可进行第二步测试—加温检测，将一热源(例如电烙铁)靠近PTC热敏电阻对其加热，同时用万用表监测其电阻值是否随温度的升高而增大，如是，说明热敏电阻正常，若阻值无变化，说明其性能变劣，不能继续使用。
注意不要使热源与PTC热敏电阻靠得过近或直接接触热敏电阻，以防止将其烫坏。
6负温度系数热敏电阻(NTC)的检测。
(1)、测量标称电阻值Rt用万用表测量NTC热敏电阻的方法与测量普通固定电阻的方法相同，即根据NTC热敏电阻的标称阻值选择合适的电阻挡可直接测出Rt的实际值。
但因NTC热敏电阻对温度很敏感，故测试时应注意以下几点：A Rt是生产厂家在环境温度为25℃时所测得的，所以用万用表测量Rt时，亦应在环境温度接近25℃时进行，以保证测试的可信度。
B测量功率不得超过规定值，以免电流热效应引起测量误差。
C注意正确操作。
测试时，不要用手捏住热敏电阻体，以防止人体温度对测试产生影响。
(2)、估测温度系数αt先在室温t1下测得电阻值Rt1，再用电烙铁作热源，靠近热敏电阻R t，测出电阻值RT2，同时用温度计测出此时热敏电阻RT表面的平均温度t2再进行计算。
7压敏电阻的检测。
用万用表的R×1k挡测量压敏电阻两引脚之间的正、反向绝缘电阻，均为无穷大，否则，说明漏电流大。
若所测电阻很小，说明压敏电阻已损坏，不能使用。
8光敏电阻的检测。
A用一黑纸片将光敏电阻的透光窗口遮住，此时万用表的指针基本保持不动，阻值接近无穷大。
此值越大说明光敏电阻性能越好。
若此值很小或接近为零，说明光敏电阻已烧穿损坏，不能再继续使用。
B将一光源对准光敏电阻的透光窗口，此时万用表的指针应有较大幅度的摆动，阻值明显减小。
此值越小说明光敏电阻性能越好。
若此值很大甚至无穷大，表明光敏电阻内部开路损坏，也不能再继续使用。
C将光敏电阻透光窗口对准入射光线，用小黑纸片在光敏电阻的遮光窗上部晃动，使其间断受光，此时万用表指针应随黑纸片的晃动而左右摆动。
如果万用表指针始终停在某一位置不随纸片晃动而摆动，说明光敏电阻的光敏材料已经损坏。
二、电容器的检测方法与经验1固定电容器的检测A检测10pF以下的小电容因10pF以下的固定电容器容量太小，用万用表进行测量，只能定性的检查其是否有漏电，内部短路或击穿现象。
测量时，可选用万用表R×10k挡，用两表笔分别任意接电容的两个引脚，阻值应为无穷大。
若测出阻值(指针向右摆动)为零，则说明电容漏电损坏或内部击穿。
B检测10PF～001μF固定电容器是否有充电现象，进而判断其好坏。
万用表选用R×1k挡。
两只三极管的β值均为100以上，且穿透电流要小。
可选用3DG6等型号硅三极管组成复合管。
万用表的红和黑表笔分别与复合管的发射极e和集电极c相接。
由于复合三极管的放大作用，把被测电容的充放电过程予以放大，使万用表指针摆幅度加大，从而便于观察。
应注意的是：在测试操作时，特别是在测较小容量的电容时，要反复调换被测电容引脚接触A、B两点，才能明显地看到万用表指针的摆动。
C对于001μF以上的固定电容，可用万用表的R×10k挡直接测试电容器有无充电过程以及有无内部短路或漏电，并可根据指针向右摆动的幅度大小估计出电容器的容量。
2电解电容器的检测A因为电解电容的容量较一般固定电容大得多，所以，测量时，应针对不同容量选用合适的量程。
根据经验，一般情况下，1～47μF 间的电容，可用R×1k挡测量，大于47μF的电容可用R×100挡测量。
B将万用表红表笔接负极，黑表笔接正极，在刚接触的瞬间，万用表指针即向右偏转较大偏度(对于同一电阻挡，容量越大，摆幅越大)，接着逐渐向左回转，直到停在某一位置。
此时的阻值便是电解电容的正向漏电阻，此值略大于反向漏电阻。
实际使用经验表明，电解电容的漏电阻一般应在几百kΩ以上，否则，将不能正常工作。
在测试中，若正向、反向均无充电的现象，即表针不动，则说明容量消失或内部断路；如果所测阻值很小或为零，说明电容漏电大或已击穿损坏，不能再使用。
C对于正、负极标志不明的电解电容器，可利用上述测量漏电阻的方法加以判别。
即先任意测一下漏电阻，记住其大小，然后交换表笔再测出一个阻值。
两次测量中阻值大的那一次便是正向接法，即黑表笔接的是正极，红表笔接的是负极。
D使用万用表电阻挡，采用给电解电容进行正、反向充电的方法，根据指针向右摆动幅度的大小，可估测出电解电容的容量。
3可变电容器的检测A用手轻轻旋动转轴，应感觉十分平滑，不应感觉有时松时紧甚至有卡滞现象。
将载轴向前、后、上、下、左、右等各个方向推动时，转轴不应有松动的现象。
B用一只手旋动转轴，另一只手轻摸动片组的外缘，不应感觉有任何松脱现象。
转轴与动片之间接触不良的可变电容器，是不能再继续使用的。
C将万用表置于R×10k挡，一只手将两个表笔分别接可变电容器的动片和定片的引出端，另一只手将转轴缓缓旋动几个来回，万用表指针都应在无穷大位置不动。
在旋动转轴的过程中，如果指针有时指向零，说明动片和定片之间存在短路点；如果碰到某一角度，万用表读数不为无穷大而是出现一定阻值，说明可变电容器动片与定片之间存在漏电现象。
三、电感器、变压器检测方法与经验1色码电感器的的检测将万用表置于R×1挡，红、黑表笔各接色码电感器的任一引出端，此时指针应向右摆动。
根据测出的电阻值大小，可具体分下述三种情况进行鉴别：A被测色码电感器电阻值为零，其内部有短路性故障。
B被测色码电感器直流电阻值的大小与绕制电感器线圈所用的漆包线径、绕制圈数有直接关系，只要能测出电阻值，则可认为被测色码电感器是正常的。
2中周变压器的检测A将万用表拨至R×1挡，按照中周变压器的各绕组引脚排列规律，逐一检查各绕组的通断情况，进而判断其是否正常。
B检测绝缘性能将万用表置于R×10k挡，做如下几种状态测试：(1)初级绕组与次级绕组之间的电阻值；(2)初级绕组与外壳之间的电阻值；(3)次级绕组与外壳之间的电阻值。
上述测试结果分出现三种情况：(1)阻值为无穷大：正常；(2)阻值为零：有短路性故障；(3)阻值小于无穷大，但大于零：有漏电性故障。
3电源变压器的检测A通过观察变压器的外貌来检查其是否有明显异常现象。
如线圈引线是否断裂，脱焊，绝缘材料是否有烧焦痕迹，铁心紧固螺杆是否有松动，硅钢片有无锈蚀，绕组线圈是否有外露等。
B绝缘性测试。
用万用表R×10k挡分别测量铁心与初级，初级与各次级、铁心与各次级、静电屏蔽层与衩次级、次级各绕组间的电阻值，万用表指针均应指在无穷大位置不动。
否则，说明变压器绝缘性能不良。
C线圈通断的检测。
将万用表置于R×1挡，测试中，若某个绕组的电阻值为无穷大，则说明此绕组有断路性故障。
D判别初、次级线圈。
电源变压器初级引脚和次级引脚一般都是分别从两侧引出的，并且初级绕组多标有220V字样，次级绕组则标出额定电压值，如15V、24V、35V等。
再根据这些标记进行识别。
E空载电流的检测。
(a)直接测量法。
将次级所有绕组全部开路，把万用表置于交流电流挡(500mA，串入初级绕组。
