《微机监测系统》课件

《微机监测系统》课件
虚拟现实技术的应用：提高监测系统的可视化和交互能力
网络化发展
远程监控：实现远程监控和数据传输 云计算：利用云计算技术提高数据处理能力 大数据：利用大数据技术进行数据分析和预测 物联网：实现设备间的互联互通和信息共享
集成化发展
硬件集成：将多个监测设备集成到一个系统中，提高监测效率 软件集成：将多个监测软件集成到一个系统中，实现数据共享和协同工作 网络集成：将多个监测系统通过网络连接，实现远程监测和控制 智能化发展：利用人工智能技术，实现监测系统的自动诊断和预测预警
05
微机监测系统的实际应 用案例
电力行业应用案例
电网监控：实时监测电网运行状态，及时发现故障和异常 变电站自动化：实现变电站无人值守，提高运行效率和安全性 输电线路监测：实时监测输电线路状态，及时发现故障和异常 配电网自动化：实现配电网自动化，提高供电可靠性和稳定性
交通行业应用案例
高速公路监控：实时监测交通流量、车辆速度、路况等信息 城市交通管理：智能交通信号灯、电子警察、交通信息发布等 轨道交通：列车运行监控、车站客流监控、车辆调度等 航空运输：航班信息管理、行李追踪、机场运营管理等
保障设备安全：实时监测设备运行状态，及时发现并处理异常情况， 保障设备安全
提高管理水平：通过数据分析，为设备管理提供决策支持，提高管理 水平
降低维护成本：通过预测性维护，减少设备故障，降低维护成本
促进技术创新：推动微机监测技术的发展，促进技术创新和产业升级
微机监测系统的发展前景和挑战
应用领域：电力、交通、工 业、医疗等
报警功能：当设备出现异常时，发出报 警信号
远程监控：通过互联网实现远程监控和 管理
历史数据查询：查询历史数据，了解设 备运行情况
报表生成：自动生成设备运行报表，方 便管理人员查看和分析

微机测试系统课件

微机测试系统课件

典型的功能归结为以下几个方面： 选择功能——量程选择、信号通道选择、通道扫描方式选择、采样频率选择等。 信号分析与处理——FFT、相关分析、统计分析、平滑滤波。 波形显示——实时显示多个被测信号的时域波形，即具有存储示波器功能。 自诊断——系统越复杂，自身故障的诊断越显得重要。目前计算机都具有自诊断能力，一般可诊断到插件板一级。一些通用性较强的测试系统，可以诊断到关键部位。自校准一—高精度的自动测试系统都配有标准信号源。测试时，对标准信号和被测信号
2.2.4.2 YM12864X图形点阵液晶显示器 1. 是一种图形点阵液晶显示器 2. 特性 3. 管脚介绍 4. 原理简图 5. 软件说明 6. 写显示数据
2.3 A/D转换器与微机接口设计
2.3.1 8位A/D转换器与微机接口设计 2.3.1.1 ADC0809管脚
1.1.3 现代测试系统的基本结构 1. 非电量的特征 1)从时域特性来看，非电信号有模拟信号和离散信号之别。 2)从频域特性来看，国防试验和机械工艺中信号的频率有高有低，但大多数属低频范围，有的近于直流量。 3)非电信号并非独立存在，它们都处于环境的干扰和噪音的包围之中。 4)非电信号能量强弱悬殊，其中强信号的测试指标容易达到，而弱信号的测试较之要难得多。 5) 理论和实践证明，大多数非电信号通过一定形式的变换，可变成相应的电量。
图2.18 ADC0809的管脚图
2.3.1.2 ADC0809转换器与微机接口硬件电路设计 ADC0809带有三态锁存器，可以与8031单片机的总线直接连接。图2.20给出了ADC0809的接口电路。从图2.20和结合图2.19的时序图可以看出，当P2.3和信号均为低电平时，使启动脉冲START及地址锁存允许脉冲ALE信号有效，将地址送到地址总线，模拟量经C、B、A选择开关所指定的通道送到A/D转换器。在START下降沿的作用下，一位一位的逼近，此时，转换结束信号EOC变低电平。由于逐次逼近需要一定的过程，所以在此期间，模拟量输入不变，比较器也一直在工作，直到转换结束，发出一个转换结束信号EOC（高电平有效）经反向器后可向CPU申请中断，使P3.3=0，表示已结束。此时，单片机发出一个输出允许信号，即P2.3与均为低电平，使OE高电平有效，允许从A/D转换器锁存器读取数字量.

微机监测系统教学讲义

微机监测系统教学讲义

环境监测领域应用
总结词
用于监测环境质量和保护生态环境
详细描述
微机监测系统在环境监测领域中发挥着重要作用，通过 对大气、水质、土壤等环境要素进行实时监测和分析， 为环境保护和治理提供科学依据。
总结词
预警环境污染和生态破坏事件
详细描述
微机监测系统能够实时监测环境质量变化，及时发现污 染源和生态破坏事件，为相关部门提供预警信息，防止 环境污染和生态破坏的进一步恶化。
硬件组成
微处理器
微机监测系统的核心， 负责执行指令和处理数
据。
存储器
用于存储程序和数据， 分为随机存取存储器
（RAM）和只读存储器 （ROM）。
输入输出设备
用于输入输出数据和命 令，如键盘、鼠标、显
示器等。
外围设备
如打印机、扫描仪等， 用于扩展微机监测系统
的功能。
硬件组成
微处理器
微机监测系统的核心， 负责执行指令和处理数
01
微机监测系统概述
01
微机监测系统概述
定义与特点
定义
微机监测系统是一种基于微处理器的监测系统，用于实时监测各种物理量，如 温度、压力、流量等，并通过数据采集、处理和传输等技术手段实现远程监控 和预警。
特点
微机监测系统具有高精度、高可靠性、远程可操作性和实时性等特点，广泛应 用于工业自动化、环境监测、能源管理等领域。
控制操作等。
系统组成与功能
数据采集模块
负责采集各种物理量数据，并 进行预处理，如信号放大、滤
波等。
数据处理模块
对采集的数据进行计算、分析 、处理，提取有用的信息，并 生成各种报表和图表。
数据传输模块
将处理后的数据通过有线或无 线方式传输到远程监控中心， 实现远程监控和预警。

2.0.4 信号微机监测系统介绍_2.0.4

2.0.4 信号微机监测系统介绍_2.0.4
⑥⑦⑧⑨ ②⑤⑥⑧ ⑥⑧
监控终端机
所有开关量、 模拟量和报警 采集、接口 系统 控制单元 测试命令等
微机监测 站机
①②③
数据库
说明：
① 站机采集保存不上传：采集的所有模拟量，三级报警； ② 站机采集保存并上传 1：采集到的所有开关量，一二级报警，站机人员操作记录如登录、检修等 ③ 站机采集保存并上传 2：视频信息，终端定制显示的模拟量 ④ 服务器到站机的命令及响应：校时、定时取日报表、关键设备动作次数、站机重启等； ⑤ 服务器到终端的命令及信息：校时、网络状态及网管数据等； ⑥ 终端到服务器的查询命令及响应 1：站场回放，开关量历史信息，关键设备动作次数，报警历史信息及 报警统计汇总表，模拟量月、年曲线，系统运行状态等等； ⑦ 终端到服务器的查询命令及响应 2：终端异地调阅纪录，车站检修时的报警，报警确认，工作任务的安 排等电务管理报表； ⑧ 终端到站机的命令及响应 1：模拟量实时测试、当日日报表，开关量实时信息、道岔曲线、高压不对称 曲线，采集机状态，计轴诊断测试，分路残压，用户操作记录等； ⑨ 终端到站机的命令及响应 2：开关量及模拟量回放，终端定制显示的模拟量，定制监测信息、环境控制 日志、空调控制及状态、视频控制，工作任务的安排； ⑩ 涉及到终端或服务器等需要联网支持的功能预留
卡斯柯公司实施开通了第一套面向C2铁路客运专线（合宁客运专线）的 信号综合维护监测系统以及第一套面向C3 350公里的郑西客运专线。现 有多个C2和C3的项目正在实施中。 卡斯柯2006型微机监测系统新建及改造车站已在客运专线、南宁局、呼 和局、济南局、沈阳局、青藏公司、兰州局、昆明局以及北京、上海地 铁项目实施 。 卡斯柯2010型信号集中监测系统正在实施推广中，试点站已经完成。
信号微机监测系统产品介绍 Monitoring and Maintenance System

大学课件_微机监控系统功能及组成原理

大学课件_微机监控系统功能及组成原理

第二章 微机监控系统功能及组成原理
维护工程师终端
大屏幕投影仪 操作员工作站
服务器
Hale Waihona Puke 前置通信机光纤传输网传输通道
图2.3 微机监控中心设备配置图
第二章 微机监控系统功能及组成原理
2.2.2 微机监控中心的配置
冗余配置的目的是提高系统的可靠性�冗余配 置的设备可有冷备用和热备用两种备用方式。
冷备用是指备用设备处于待机状态� 热备用是指设备处于热机状态�一旦检测到主
主机、数据工作站、操作工作站、前置通 信机配以相应的操作系统和监控应用软件�充 分利用外设及数据资源�实现遥控、遥信、遥 测、遥调等功能及数据报表统计、记录事故分 析等调度自动化管理功能。
第二章 微机监控系统功能及组成原理
2.2.2 微机监控中心的配置
2.2.2.1 主机系统 2.2.2.2 通讯前置机 2.2.2.3 操作工作站 2.2.2.4 维护工作站 2.2.2.5 模拟盘/大屏幕投影仪 2.2.2.6 其它外围设备
用设备故障�则立即切换�投入系统使用。
第二章 微机监控系统功能及组成原理
2.2.2.1主机系统 采用双重配置�冗余结构�互为热备用状态。
两套系统服务器通过网络适配器同时接收或发送 网上数据�具有相同功能�但仅在线机具备数据 流控制及管理功能�主、备后台处理机支持数据 校验以保证完整一致的数据库�同时提供对双机 工作状态的在线检测。
第二章 微机监控系统功能及组成原理

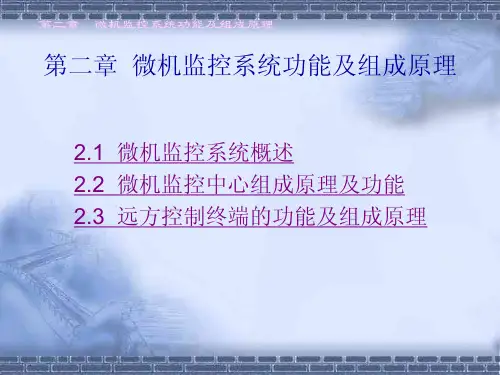

第二章 微机监控系统功能及组成原理
2.1 微机监控系统概述 2.2 微机监控中心组成原理及功能 2.3 远方控制终端的功能及组成原理
第二章 微机监控系统功能及组成原理
本章学习目标
l 微机监控系统的结构及组成 l 微机监控中心的构成及配置 l 微机监控中心的功能 l 远方控制终端的构成及配置 l 远方控制终端实现的功能

微机监测系统PPT课件

微机监测系统PPT课件

第7页/共26页
微机监测内容
• 开关量是指类似开通或关断的、在时间上和数值上断续变化的数值量，如通和断、亮和灭、有和无、高和 低等。开关量可用数字信号表示。
• 模拟量是指自然界大量出现的，在时间上和数值上均作连续变化的物理量。如压力、重量、温度、密度、 流量、转速、位移、电压、电流等。
第8页/共26页
第14页/共26页
系统功能——模拟量监测功能
轨道电路监测 • 轨道电路类型：交流连续式、25Hz相敏、高压不对称脉冲等轨道电路。 • 监测内容：轨道接受端交流电压。 • 监测点：轨道继电器端。 • 监测精度：±1%。 • 测试方式：站机周期巡测（周期≤2s）；变化测。
第15页/共26页
系统功能——模拟量监测功能
第19页/共26页
系统功能——故障报警
一级报警：涉及到行车安全的信息报警。报警方式：声光报警，人工确认后停止报警，并通过网络上传到 各级终端。
二级报警：影响行车或设备正常工作的信息报警。报警方式：声光报警，报警后延时适当时间自动停报， 并通过网络上传到各级终端。
三级报警：电气特性超限或其它报警。报警方式：红色显示报警，电气特性恢复正常后自动停报，可通过 网络上传到车间/工区终端。
第1页/共26页
概述
信号维修微机监测系统正是随着铁路信号设备维修体制的改革而迅速发展起来的。 微机监测系统能够对各种信号设备的状态及性能进行全天候监视，还能够方便的记录有关设备的故障次数、
动作次数、使用和操作过程，并能进行一定的逻辑判断，为科学的制定维修计划，提高设备的可用性及分 析故障和判定操作失误等提供了可靠的依据，也为保证运输安全起到了积极作用。
转辙机监测 转辙机类型：直流电动转辙机、三相交流电动转辙机。 监测内容：道岔转换过程中转辙机动作电流、故障电流、动作时间。 监测点：动作回线。 监测精度：电流±3%；时间≤0.1s。 测试方式：根据1DQJ条件进行连续测试。

微机监测分析PPT精选文档共106页文档

微机监测分析PPT精选文档共106页文档
微机监测分析PPT精选文档
•
46、寓形宇内复几时，曷不委心任去 留。
•
47、采菊东篱下，悠然见南山。

•
48、啸傲东轩下，聊复得此生。
•
49、勤学如春起之苗，不见其增，日 有所长 。
•
50、环堵萧然，不蔽风日；短褐穿结 ，箪瓢 屡空， 晏如也 。
56、书不仅是生活，而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿
拉
60、生活的道路一旦选定，就要勇敢地 走到底 ，决不 回头。 ——左

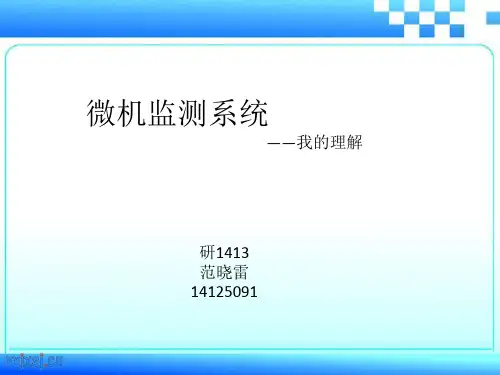

微机监测系统

微机监测系统

微机监测系统
——我的理解
研1413
范晓雷
14125091
微机监测系统是保证行车安全，加强信号设备结合部管理、检测设备信号设备状态和运行质量，提高电务部门维护水平和维护效率的重要行车设备。

微机监测设备可以为电务部门提供可靠的质量和故障分析。

它具有数学逻辑判断功能，当设备出现问题时及时报警，以及检测故障时，可以根据其逻辑的故障树找出问题所在。

微机监测系统是电务维护和维修的“黑匣子”是由“计划修”向“状态修”转变的重要工具。

我理解的是，每次列车出行前，相应的子系统设备箱微机监测中心汇报正常与否。

当出现故障时可以通过其逻辑关系推出故障的原因及部件。

这样可以简化维修师傅工作量，省时省力。

微机监测系统分为四层：
1.铁道部系统层
2.客运专线总公司系统层
3.客运专线维护中心系统层
4.车站系统层
其中车站结构图如下：
本设计中列出了车站系统的结构图
下面又分为四个子模块建立，通信是双向的。

不仅下面检测系统可以向中心报告故障等信息，也可以又上级向下级发送命令。

微机监测系统有一定的逻辑功能，如下：
总体故障树：
微机监测系统带来很多方便，使运行效率变高，危险性降低。

仿真图是自己的见解，希望指正。

谢谢！。

微机监测系统PPT

微机监测系统PPT
变化测。
2020/3/26
16
系统功能——模拟量监测功能
转辙机监测 转辙机类型：直流电动转辙机、三相交
流电动转辙机。 监测内容：道岔转换过程中转辙机动作
电流、故障电流、动作时间。 监测点：动作回线。 监测精度：电流±3%；时间≤0.1s。 测试方式：根据1DQJ条件进行连续测
试。
2020/3/26
三级报警：电气特性超限或其它报警。报 警方式：红色显示报警，电气特性恢复正 常后自动停报，可通过网络上传到车间/ 工区终端。
2020/3/26
21
系统功能——故障报警
一级报警 挤岔报警。 列车信号非正常关闭报警。 火灾报警。 故障通知按钮报警。
17
系统功能——模拟量监测功能
电缆绝缘监测 电缆类型：各种信号电缆。 监测内容：电缆芯线全程对地绝缘。 监测点：分线盘或电缆测试盘处。测试
电压：DC500V。 监测精度：±10%。 测试方式：人工启动、自动测量；人工
命令多路测试。
2020/3/26
18
系统功能——模拟量监测功能
电源对地漏泄电流监测 监测类型：电源屏各种输出电源。 监测内容：输出电源对地漏泄电流。 监测点：电源屏输出端。 监测量程：AC 0～300mA，DC 0～10mA。 监测精度：±10%。 测试方式：在天窗点内人工启动，通过
1kΩ电阻测试电源对地漏泄电流值。人工 命令多路测试。
2020/3/26
19
系统功能——开关量监测功能
监测内容：开关量实时状态变化。
监测点：按钮状态原则上从按钮表示灯 电路采集，对于无表示灯电路的按钮，
采按钮空节点；控制台所有表示灯从表
示等电路采集；其他继电器状态，根据
系统软件实现监测功能的需要，具体选

《微机监测系统》课件

《微机监测系统》课件
传感器安装
根据监测对象的特点，选择合适的 安装位置和方式，确保传感器能够 准确反映被监测对象的实际情况。
数据采集器
数据采集器功能
数据采集器接口
数据采集器是微机监测系统的核心部 件，负责采集、处理和存储传感器数 据。
数据采集器应具备与传感器连接的接 口，同时还应具备与其他设备通信的 接口，如RS485、CAN等。
详细描述
通过集成多个传感器、设备和系统，微机监 测系统可以实现更高效、更准确的数据采集 和处理。同时，通过引入人工智能和机器学 习技术，微机监测系统可以实现智能化分析 、预测和决策，进一步提高系统的应用价值 。
THANKS
感谢观看
总结词
远程监控、智能诊断、降低维护成本
详细描述
微机监测系统可以实现远程监控，对设备进行智能诊断， 预测设备故障，从而降低维护成本，提高设备的稳定性和 可靠性。
总结词
数据采集、实时分析、优化生产过程
详细描述
微机监测系统能够实时采集生产线上的各种数据，通过实 时分析这些数据，可以优化生产过程，提高产品质量和生 产效率。
发展趋势
随着技术的不断发展，微机监测系统的功能将更加完善，精度和可靠性更高， 同时将更加智能化和人性化，应用领域也将更加广泛。
02
微机监测系统硬件
传感器
传感器类型
温度、湿度、压力、流量、液位 等传感器，用于监测各种物理量
。
传感器精度
不同的传感器有不同的精度等级， 选择合适的传感器以满足监测要求 。
VS
详细描述
在微机监测系统中，数据的安全性和隐私 保护至关重要。需要采取有效的加密、访 问控制等措施来确保数据的安全性和隐私 不被侵犯。同时，还需要加强用户的教育 和培训，提高用户对数据安全和隐私保护 的认识和意识。

微机监测系统培训原理课件

微机监测系统培训原理课件
未来微机监测系统可能会朝以下几个方向发展：深度学习和数据挖掘、虚拟现实技术结合、云计算与移动性结 合、人工智能和机器人化
课程总结
通过本次课程，您已经完全了解了微机监测系统的全貌、组成、作用和使用。 祝愿您在实践中取得更好的成果！
问题解答及讨论
现在我们来回答大家的问题和讨论。

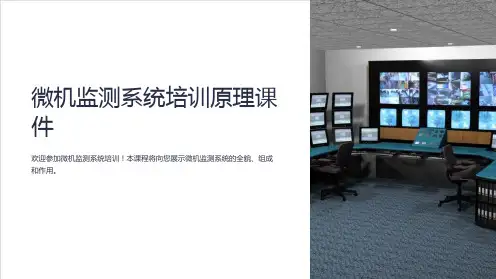

微机监测系统培训原理课 件
欢迎参加微机监测系统培训！本课程将向您展示微机监测系统的全貌、组成 和作用。
微机监测系统简介
1 什么是微机监测系统？
微机监测系统是利用电脑技术实现对物理量 的监测、变化分析、传输、存储、销售等多 功能综合性仪器设备。
2 微机监测系统的作用是什么？
微机监测系统广泛用于制造、能源、建筑、 交通等领域，旨在监测和掌控大量重要信息， 以使生产或服务更加高效。
成本较高，需要同时维护有线 和无线设施。
微机监测系统的应用案例
工厂自动化
通过监测设备工业信息，为工厂 自动化流程提供数据分析、数据 传输和故障诊断支持。
桥梁监测
水处理
通过在桥梁上安装微机监测设备， 实时获取桥梁的结构状况和技术 指标，保障桥梁的安全性。
微机监测系统可以用于对水源、 供水管道、水处理厂进行监测， 保证水质达标。
数据处理量大
通过先进的处理技术，微机监 测系统可以对运行过程中实时 产生的信息进行分析和储存。
微机监测系统的使用注意事项
1 风险评估
在使用微机监测系统之前，需要充分的风险 评估，以保障整个系统在使用过程中的安全 性。
3 信息安全
针对敏感的监测数据进行加密修复处理，降 低数据泄露风险。
2 专业培训
对于不了解系统操作的人群，需要专业的培 训以提高使用效率。
3 微机监测系统的组成是什么？

微型计算机系统幻灯片

微型计算机系统幻灯片
信息与计算机的关系
• 随着人类社会文明的飞速发展，信息处理 的工具也在逐步的改进，计算机也因此应 运而生。
• 从计算机诞生那天到现在，计算机已经成 为信息处理的重要工具 。
•1
20世纪90年代，电脑向“智能”方向发展，与人 脑相似的电脑可以进行思维、学习、记忆、网络通信 等工作。进入21世纪，电脑更是笔记本化、微型化和 专业化，每秒运算速度上亿次，不但操作简单、价格 便宜，而且可以代替人们的部分脑力劳动，甚至在某 些方面扩展了人的智能。于是，今天的微型电子计算 机就被形象：显示器、打印机、音箱等。
•18
输入设备的功能 (用来向计算机输入信息) 输出设备的功能 (用来输出计算机的信息)
输入设备
输入信息
输出信息
输出设备
主机
计算机信息输入输出示意图
•19
输入设备 将下列设备进行分类
输出设备
•20
输入设备 将下列设备进行分类
输出设备
•21
软件系统
系统软件
软件系统
操作系统：windowsXP
操作系统的补丁程序 及硬件驱动程序
语言编译程序
应用软件
字处理软件、游戏、网络软件、虚拟现实技术等。
•22
计算机 系统
硬件系统
主机
CPU、主板、内存条等
外部设备
显示器、鼠标、键盘
软件系统
系统软件 Windows操作系统 应用软件 游戏、文字、画图
•2
有人说，一台计算机的水平其 实就相当于一个8岁儿童的智力水 平；也有人说，计算机就是高智商 的人，不管是8岁儿童还是高智商 的人，都说明计算机与人之间存在 很多相似点。现在我们就去找出计 算机与人之间有多少相似点。
•3
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

微机监测系统
15
轨道电路监测 轨道电路类型：交流连续式、25Hz相
敏、高压不对称脉冲等轨道电路。 监测内容：轨道接受端交流电压。 监测点：轨道继电器端。 监测精度：±1%。 测试方式：站机周期巡测（周期
≤2s）；变化测。
微机监测系统
16
微机监测系统
17
电缆绝缘监测 电缆类型：各种信号电缆。 监测内容：电缆芯线全程对地绝缘。 监测点：分线盘或电缆测试盘处。测试
微机监测系统
2
微机监测系统
3
信号设备维修体制：
定
状
集
期
态
中
维
维
维
修
修
修
微机监测系统
4
信号微机监测系统监测范围
联闭列 驼 锁塞控 峰
TDCS /
CTC
电 源 屏
微机监测系统
5
信号维修微机监测系统的主要功能体现 在以下几个方面： 为信号设备状态修提供可靠的依据 帮助维修人员缩短故障延时 有利于分清故障责任 维修管理和信息共享 使集中维修成为可能 便于和其它专用系统结合
电压：DC500V。 监测精度：±10%。 测试方式：人工启动、自动测量；人工
命令多路测试。
微机监测系统
18
微机监测系统
19
监测内容：开关量实时状态变化。
监测点：按钮状态原则上从按钮表示灯 电路采集，对于无表示灯电路的按钮，
采按钮空节点；控制台所有表示灯从表
示等电路采集；其他继电器状态，根据
系统软件实现监测功能的需要，具体选
定继电器进行采集。
测试方式：站机周期巡测（周期≤1s）。
下位机采样周期小于等于150ms，变化
信息存储并自主上发。
微机监测系统
20
微机监测系统
21
一级报警 挤岔报警。 列车信号非正常关闭报警。 火灾报警。 故障通知按钮报警。
微机监测系统
22
微机监测系统
23
微机监测系统
24
三级报警 各种模拟量的电气特性超限报警。 与TDCS/CTC、计算机联锁、列控中心、
智能电源屏等系统通信接口故障报警。
微机监测系统
25
微机监测系统
26
ห้องสมุดไป่ตู้
Bye Bye
微机监测系统
27
微机监测系统
11
监测系统体系结构包括系统配置的层次 结构和数据通信的网络结构。体系结构 的划分应符合电务部门监测、维护和管 理工作的实际需要。
监测系统层次结构为“三级四层”结构。
三级为：铁道部、铁路局、电务段。
四层为：铁道部电务监测中心、铁路局 电务监测中心、电务段监测中心、车站 监测网。
微机监测系统
6
监测对象的选择要以保证维修、提高 效率为依据，一般应遵循以下原则： 易受外界影响并易发生故障的设备 发生故障后影响范围大的设备 有利于分析和判断故障 有利于实现状态修 有利于对使用及维护人员的主要操作 实施实时监督
微机监测系统
7
监测 内容
开关量 模拟量
微机监测系统
8
开关量是指类似开通或关断的、在时间 上和数值上断续变化的数值量，如通和 断、亮和灭、有和无、高和低等。开关 量可用数字信号表示。
微机监测系统
12
报
显
打
警
示
印
键鼠 盘标
主
机
输入/输出通道
输入/输出通道
人机对话
与其它系 统的联系
模拟量采集
开关量采集
采集与通道
轨转
道辙其 电机它 路电 电流
压
继按
监测对象
电钮其
器状它
状态
态
微机监测系统硬件微基机监本测系结统 构
13
局域网 段监视机
监测计算机
领工区计算机
车站1 1 2
车站M 1 2
模拟量是指自然界大量出现的，在时间 上和数值上均作连续变化的物理量。如 压力、重量、温度、密度、流量、转速、 位移、电压、电流等。
微机监测系统
9
开
按钮状态
关
量
监
控制台表示状态
测
类
型
关键继电器状态
微机监测系统
10
模
电源屏监测
拟
轨道电路监测
量
转辙机监测
监
测
电缆绝缘监测
类
电源对地漏泄电流监测
型
集中式移频监测
铁路信号微机监测系统 MMS
微机监测系统
1
信号微机监测是电务部门安全的“黑匣子”， 是电务部门维修技术的重要突破，是电务设 备实现状态修的必要手段，也是信号技术向 高安全、高可靠和网络化、数字化、智能化 发展的重要标志之一。
铁路信号微机监测系统是保证行车安全、加 强信号设备结合部管理、监测信号设备状态、 发现信号设备隐患、分析信号设备故障原因、 辅助故障处理、指导现场维修、反映设备运 用质量、提高电务部门维护水平和维护效率 的重要行车设备。
领工区计算机
车站1 1 2
车站M 1 2
N
N
N
N
网络化微机监测系统微结机监构测系示统 意图
14
电源屏监测
监测内容：外电网输入状态、电源屏输 出电压、电流。
监测点：电源屏输入、输出端。
监测精度：电压±1%；电流±2%；频 率±0.5Hz；相位角±1%度；功率 ±1%。
测试方式：站机周期巡测（周期 ≤1s）；变化测。
