信号微机监测系统车站监测系统设备认知

铁路信号微机监测系统应用行业：铁路铁路信号微机监测系统是保证行车安全、加强信号设备结合部管理、监测铁路信号设备运用质量的重要行车设备。

信号微机监测系统把现代最新传感器技术、现场总线、计算机网络通讯、数据库及软件工程等技术融为一体，通过监测并记录信号设备的主要运行状态，为电务部门掌握设备的当前状态和进行事故分析提供科学依据。

同时，系统还具有数据逻辑判断功能，当信号设备工作偏离预定界限或出现异常时，及时进行报警，避免因设备故障或违章操作影响列车的安全、正点运行。

信号微机监测系统是铁路装备现代化的重要组成部分。

卡斯柯信号有限公司作为主要的设计和研发单位，参加了铁道部组织的两次联合攻关。

为了更好的利用资源，降低成本，提高效率，方便与调度监督、计算机联锁、DMIS等系统接口，公司组织大量科研人员、工程人员、市场人员对TJWX-2000型进行了改进优化，增加了多种信号设备信息采集、进路追踪与监测、计轴监测、站间透明、远程诊断、语音报警、路局总服务器、电务管理等功能，研制开发了卡斯柯公司信号微机监测系统（MMS—Maintenance & Monitoring System）。

卡斯柯微机监测系统网络结构一般分为三层，由车站系统层、电务段系统层（电务段中心服务器、段调度、领工区等终端）和铁路分局/局系统层（总服务器、铁道部、分/路局终端）。

这三层通过广域网络数据传输系统连接而成。

该网络系统采用基于TCP/IP协议之上的广域网模式。

系统结构如图1所示。

1．监测站机系统卡斯柯公司在铁道部第二次攻关（TJWX-2000型微机监测）的基础上，组织了二次开发，研制出新型的车站微机监测系统。

它不仅符合铁道部2000型微机监测技术标准中规定的所有标准和要求，而且还融合了电务管理自动化，现场用户的最新需求、经验和体会，是2000型微机监测站机系统的延伸和扩展。

微机监测站机系统作为车站的集中管理设备，它负责对车站各种信号设备的原始数据进行采集、分类、逻辑处理、数据统计与存储、站场显示与回放。

信号微机监测系统是保证行车安全、加强信号设备结合部管理、监测铁路信号设备运用质量的重要行车设备。

信号微机监测系统把现代最新技术，传感器、现场总线、计算机网络通讯、数据库及软件工程，融为一体，通过监测并记录信号设备的主要运行状态，为电务部门掌握设备的当前状态和进行事故分析提供科学依据。

同时，系统还具有数据逻辑判断功能，当信号设备工作偏离预定界限或出现异常时，可以及时进行报警，避免因设备故障或违章操作影响列车的安全、正点运行。

信号微机监测系统是铁路装备现代化的重要组成部分。

信号微机监测主要采用遥测技术，只能对现场设备的状态进行记录、存储并反映在显示屏上，但不能对设备进行控制。

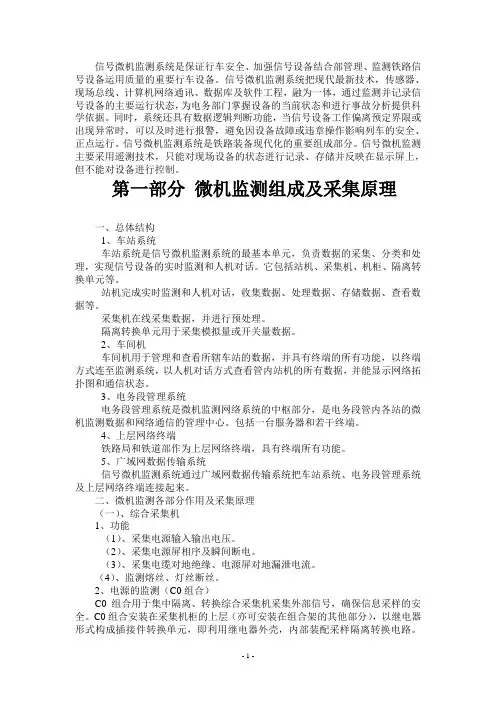

第一部分微机监测组成及采集原理一、总体结构1、车站系统车站系统是信号微机监测系统的最基本单元，负责数据的采集、分类和处理，实现信号设备的实时监测和人机对话。

它包括站机、采集机、机柜、隔离转换单元等。

站机完成实时监测和人机对话，收集数据、处理数据、存储数据、查看数据等。

采集机在线采集数据，并进行预处理。

隔离转换单元用于采集模拟量或开关量数据。

2、车间机车间机用于管理和查看所辖车站的数据，并具有终端的所有功能，以终端方式连至监测系统，以人机对话方式查看管内站机的所有数据，并能显示网络拓扑图和通信状态。

3、电务段管理系统电务段管理系统是微机监测网络系统的中枢部分，是电务段管内各站的微机监测数据和网络通信的管理中心。

包括一台服务器和若干终端。

4、上层网络终端铁路局和铁道部作为上层网络终端，具有终端所有功能。

5、广域网数据传输系统信号微机监测系统通过广域网数据传输系统把车站系统、电务段管理系统及上层网络终端连接起来。

二、微机监测各部分作用及采集原理（一）、综合采集机1、功能（1）、采集电源输入输出电压。

（2）、采集电源屏相序及瞬间断电。

（3）、采集电缆对地绝缘、电源屏对地漏泄电流。

（4）、监测熔丝、灯丝断丝。

2、电源的监测（C0组合）C0组合用于集中隔离、转换综合采集机采集外部信号，确保信息采样的安全。

铁路信号微机监测系统在铁路运行中运用研究随着科技的不断进步，铁路运输在信息化、智能化方面取得了长足的进步。

铁路信号微机监测系统作为铁路运行管理的关键系统之一，发挥着重要的作用。

本文将围绕铁路信号微机监测系统在铁路运行中的应用进行研究和探讨。

一、铁路信号微机监测系统的基本原理铁路信号微机监测系统是利用现代化信息技术、计算机技术、通信技术和自动控制技术，对铁路信号设备进行实时监测和管理的系统。

其基本原理是通过传感器、计算机和通信设备将信号设备的运行状态实时采集并传输到监测中心，监测中心通过数据分析和处理，及时发现信号设备的异常情况并进行处理，从而确保铁路运行的安全和稳定。

铁路信号微机监测系统具有以下主要功能：1. 实时监测：对信号设备的运行状态进行实时监测，包括信号灯、道岔、轨道电路等各种信号设备的运行情况；2. 故障诊断：对信号设备可能出现的故障进行诊断和分析，对异常情况进行预警处理；3. 远程控制：对信号设备进行远程控制和调整，保证铁路运行的顺畅；4. 数据记录和分析：对信号设备的运行数据进行记录和分析，为运行管理提供数据支持；5. 系统集成：与其他铁路运行管理系统进行集成，实现信息共享和资源优化。

1. 安全保障铁路信号微机监测系统在铁路运行中的首要任务就是保证安全。

通过对信号设备的实时监测和故障诊断，能够及时发现并解决信号设备可能存在的安全隐患，保障列车运行的安全。

2. 运行调度铁路信号微机监测系统能够对信号设备进行远程控制和调整，能够根据列车运行情况进行信号设备的优化调度，保证列车的正常运行并减少运行时间，提高了铁路的运行效率。

3. 故障处理如果在铁路运行中遇到信号设备出现故障的情况，铁路信号微机监测系统可以及时发现并定位问题，并将问题报警至相关人员，以便及时进行处理和维修，减少故障对列车运行的影响。

4. 数据分析铁路信号微机监测系统可以对信号设备的运行数据进行记录和分析，为铁路运行管理提供数据支持。

关于铁路信号微机监测的主要分析及处理措施汇报人：2023-12-30•铁路信号微机监测系统概述•铁路信号微机监测的主要分析•铁路信号微机监测的处理措施目录•铁路信号微机监测的挑战与对策•案例分享01铁路信号微机监测系统概述铁路信号微机监测系统是一种利用计算机技术对铁路信号设备进行实时监测和数据采集的自动化系统。

系统定义监测信号设备的运行状态、记录设备故障、分析设备性能、预警潜在故障等。

系统功能系统定义与功能保障铁路运输安全、提高运营效率、降低维护成本。

广泛应用于全国各铁路局、车站和编组场的信号设备监测。

系统重要性及应用系统应用系统重要性从早期的模拟监测系统到现代的数字化、网络化、智能化监测系统。

发展历程未来将朝着更高精度、更大数据处理能力、更智能化的方向发展，同时加强与其他信息系统的融合与集成。

发展趋势系统发展历程与趋势02铁路信号微机监测的主要分析信号设备监测分析实时监测信号设备的电压、电流、功率等参数，以及设备的工作温度、湿度等环境参数，确保设备正常运行。

信号设备故障诊断通过分析信号设备的运行数据，识别设备的故障模式，预测设备可能出现的故障，并及时采取处理措施。

列车位置与速度监测实时监测列车的运行位置和速度，确保列车按照预定的时刻表和运行图安全运行。

列车控制与调度监测监测列车的控制信号和调度指令，确保列车在正确的轨道和时间点上运行。

列车运行监测分析故障诊断与预警分析故障诊断通过分析信号设备和列车的运行数据，识别故障的原因和位置，为维修人员提供准确的故障诊断信息。

预警分析根据设备的运行状态和历史数据，预测设备可能出现的问题，及时发出预警信息，避免故障的发生。

数据处理与挖掘分析数据预处理对采集到的原始数据进行清洗、去噪、归一化等处理，提高数据的质量和可用性。

数据挖掘与分析利用数据挖掘和机器学习算法，对处理后的数据进行深入分析，提取有价值的信息和知识，为决策提供支持。

03铁路信号微机监测的处理措施定期检查对铁路信号微机监测系统进行定期检查，确保各部件正常工作，预防潜在故障。

刍议高速铁路信号系统中微机监测系统的应用摘要：微机监测系统作为一项重要设备在加强信号设备管理、行车安全的保证以及铁路信号运用质量的监测中发挥着显著的作用。

提升型号设备安全可靠性，强化和优化现场维修具有极为重要的意义。

关键词：高速铁路；信号系统；危机监测1 微机监测系统的构成信号微机监测系统的构成是由车站系统、电务段管理系统、车间机、广域网数据传输系统以及上层网络终端几部分产生。

1.1 车站系统分为站机、采集机、机柜、隔离转换单元几部分。

主要对数据的采集、分类及处理进行落实。

1.2 车间机在管理和所辖车站的数据查看中进行使用，将监测图形及报表进行打印。

车间机的接入是以终端的形式，存在终端所有的功能效果。

1.3 电务段管理系统该系统在微机监测系统中发挥着管理中心的作用，主要对数据以及网络通讯系统的管理进行落实。

服务器对联网车站的数据进行管理，并对站机与终端之间的命令和数据的转发进行负责。

1.4 上层网络终端作为上层网络，铁路局和铁道部在服务器上以数据终端的方式及你选哪个登陆，并与段微机检测网实施连接。

1.5 广域网数据传输系统对于以上四种系统，应采用路由器、集线器以及调制解调器实施连接，将各计算机之间IP数据包的传输进行完成。

2 微机监测系统的实际应用2.1 现有微机监测系统中存在的安全问题随着计算机技术的日益广泛，各类安全威胁及计算机病毒也逐渐形成。

从目前的安全设施来看，目前的微机监测网络安全系统已经无法满足发展的需求。

安全威胁主要包括以下几方面：①操作系统的安全威胁。

由于微机监测服务器、终端机以及站机都运用的是Windows操作系统，而网上对于Windows系统存在较多的攻击，因此会有较大的破坏可能性存在。

②应用软件的安全威胁。

由于设备供应商所提供的授权版本不可能存在一定的完善，导致各类不同的漏洞、后门以及BUG等产生。

③从生产网形成的直接或间接的安全威胁，该类威胁通常攻击的方式是以病毒或网络的方法，在内部网络中进行直接作用。

电码化微机鉴测子系统设备介绍一、设备清单2000G电码化系统微机鉴测子系统包括发送检测器、采集处理器、检测组合等设备，设备清单见下表1：表1 微机检测子系统设备清单二、器材介绍一、ZPW.QJF1型发送检测器1.1 用途ZPW.QJF1型发送检测器适用于站内电化及非电化区段（预）叠加移频电码化电路中，给出发送器工作电压、功出电压和报警继电器输出电压等的测试条件；发送器故障报警指示灯，并向微机监测系统提供监测条件等。

1.2 外形尺寸长×宽×高=310mm×90mm×160mm。

1.3 主要技术指标1.3.1输入特性（见表2）周围空气温度：-5℃～+40℃；周围空气相对湿度：不大于95%（25℃时）；大气压力：70kpa～106kpa（相当于海拔高度3000m以下）；周围无腐蚀和引起爆炸的有害气体。

1.3.5电路原理框图及端子定义1.3.5.1电路原理框图（如图1）图1 发送检测器原理框图1.3.5.2端子定义（见表3）表3 发送检测器端子代号及用途说明1.4 测试1发送报警继电器电压 2发送报警继电器电压说明：1、DY ——24V直流稳压电源；2、YB J——JWXC1700型继电器；图2 发送检测器测试电路图按上述电路接线后，打开电源开关，观察继电器YBJ应吸起，在塞孔上测试各自的电压值，应满足技术指标的要求。

1.5安装与维护发送检测器安装在站内电码化检测组合内（MP-JC）。

发送器工作正常时，SK1、SK4测试为电源直流24V电压，SK2、SK5测试电压为发送器的功出电压，SK3、SK6测试发送报警继电器电压。

二 ZPW.JC型采集处理器2.1用途采集处理器将轨道电路采集设备（采集衰耗器、采集发送检测器、分线采集器）采集到的数据汇总、处理，并以区段为单位将轨道电路信息实时发送给微机监测站机。

内部包括采集处理器、CAN转换器、232-422转换器及直流电源等。
