解密牧马人接线定义针脚北京Jeep指南者原车CD断电后再使用时第一次要进行激活操作。
开机：首先按TIME键待CD指示灯亮后松开TI ME，再同时按住INFO和SET键即可开机。
第一次需要输入激活码。
关机：按下LIST+SET关闭机器。
如果按左边旋钮是静音，假关机，耗电量和开机差不多。
中间接头：共10针。
电源喇叭尾线接线说明：黄色：长电黑色：地线负橙色： CAN+红色： CAN-白色:左前喇叭正白/黑：左前喇叭负灰色：右前喇叭正灰/黑：右前喇叭负绿色：左后喇叭正绿/黑：左后喇叭负紫色：右后喇叭正紫/黑：右后喇叭负注意：插头针线比较细小，安装时候拔插线材请小心，按照卡扣再一起把，千万别单独拔针线！接线方法：主机后面有2个22针的插孔，里面分A/B二个，A插的1号接正极，1 2号接负极。
（2号和13号是原车CAN线，无CAN模拟器请不要随意接）8、9一组右后，10、11一组左后，19、20一组右前，21、22一组左前，一共4组音频输出。
B插的6号视频正，7号视频负该照片标注出所有克莱斯勒公司授权厂家的DVD主机ACC接线和视频输出线针脚位置。
一般4S店的员工都不一定清楚，在这里无锡老葛贡献给各位愿意自己进行DIY的车友进行摸索。
现款除8.4英寸大屏幕的不能播放DVD音频格式文件以外，所有带6.5英寸屏幕或者是不带屏幕的原厂（克莱斯勒公司，不是克莱斯勒中国）主机都是可以播放DVD视频及DVD音频（DTS格式文件）。
但凡克莱斯勒公司的主机（AUX右下角是以“R”开头的3位数）不管主机是否带有屏幕。
全部都带有后排视频信号输出端口，行驶时可以供后排娱乐，只要拿一屏幕将信号播放即可。
故障排除DVD工作20秒反复吐碟解决办法今天DVD工作20秒，就自动吐碟出来，换十几张蝶都是这个情况，后来找东莞鸿吉汽贸服务热线。
工作员小韩细心的指导操作，终于解决问题了，在这里谢谢小韩，呵呵，具体方法是打开PULL接口的外盖，右上方有一小黑点，用牙签捅一下，DVD 重启，问题就解决了。
目录目的---------------------------------------------------------------------- P4适用范围---------------------------------------------------------------------- P4常用术语---------------------------------------------------------------------- P4常用治具---------------------------------------------------------------------- P4 P5 常用碟带---------------------------------------------------------------------- P5 Ⅰ、测试部分测试条件---------------------------------------------------------------------- P6连线图---------------------------------------------------------------------- P61、频率范围---------------------------------------------------------------------- P72、灵敏度---------------------------------------------------------------------- P73、输出电平---------------------------------------------------------------------- P74、信噪比---------------------------------------------------------------------- P85、失真度---------------------------------------------------------------------- P86、分离度---------------------------------------------------------------------- P87、立体失真度---------------------------------------------------------------------- P88、立体工作电平---------------------------------------------------------------------- P99、立体工作范围---------------------------------------------------------------------- P910、导频边缘---------------------------------------------------------------------- P911、自停电平---------------------------------------------------------------------- P912、灯亮电平---------------------------------------------------------------------- P913、去加重---------------------------------------------------------------------- P1014、RDS边缘---------------------------------------------------------------------- P1015、RDS工作电平--------------------------------------------------------------------- P10 Ⅱ、CD/VCD测试部分连线图---------------------------------------------------------------------- P111、输出电平---------------------------------------------------------------------- P112、左右声道偏差---------------------------------------------------------------------- P113、失真度---------------------------------------------------------------------- P114、分离度---------------------------------------------------------------------- P125、信噪比---------------------------------------------------------------------- P126、频响---------------------------------------------------------------------- P127、去加重---------------------------------------------------------------------- P128、VIDEO出电平---------------------------------------------------------------------- P12 Ⅲ、MD测试部分连线图--------------------------------------------------------------------- P131、放音输出电平---------------------------------------------------------------------- P132、声道偏差---------------------------------------------------------------------- P133、放音信噪比---------------------------------------------------------------------- P134、去加重---------------------------------------------------------------------- P145、录放输出电平---------------------------------------------------------------------- P146、录放失真度---------------------------------------------------------------------- P147、录放信噪比---------------------------------------------------------------------- P148、录放频响---------------------------------------------------------------------- P149、录放分离度---------------------------------------------------------------------- P15 Ⅳ、卡座测试部分连线图---------------------------------------------------------------------- P161、放音信噪比---------------------------------------------------------------------- P162、放音频率特性---------------------------------------------------------------------- P163、嗡嗡声电平---------------------------------------------------------------------- P164、声道偏差---------------------------------------------------------------------- P175、抹音比---------------------------------------------------------------------- P176、放音信噪比---------------------------------------------------------------------- P177、录放失真度---------------------------------------------------------------------- P178、录放频率特性---------------------------------------------------------------------- P179、声道分离度---------------------------------------------------------------------- P18 Ⅴ、功放测试部分连线图---------------------------------------------------------------------- P191、输出功率---------------------------------------------------------------------- P192、输入灵敏度---------------------------------------------------------------------- P193、失真度---------------------------------------------------------------------- P194、残留噪音---------------------------------------------------------------------- P205、残留信号电平---------------------------------------------------------------------- P206、耳机输出电平---------------------------------------------------------------------- P217、低音炮输出电平---------------------------------------------------------------------- P218、频率特性---------------------------------------------------------------------- P229、声道分离---------------------------------------------------------------------- P2210、EQ ---------------------------------------------------------------------- P2211、音量最大噪音---------------------------------------------------------------------- P2312、消耗功率---------------------------------------------------------------------- P23 Ⅵ、中置及环绕测试部分连线图---------------------------------------------------------------------- P241、额定输出功率---------------------------------------------------------------------- P242、音量最大噪音---------------------------------------------------------------------- P243、音量最小噪音---------------------------------------------------------------------- P244、音量1时的噪音---------------------------------------------------------------------- P255、失真度---------------------------------------------------------------------- P256、AC-3输出电平---------------------------------------------------------------------- P26一、目的规范测试方法，确保测量结果的准确性二、适用范围适用于新利公司所有AC 制品的电性能测试三、常用缩写术语AM 幅度调制 FM 频率调制 LW 长波 SW 短波 IF 中频 dB 分贝 RMS 有效值 PMP 峰值功率 S/N 信噪比 S.W 低音炮四、常用的冶具（如图所示）五、常用测试碟带六、测试方法Ⅰ、收音部分测试㈠测试条件1、阻抗匹配：信号发生器的输出阻抗，使用天线的阻抗与整机的输入阻抗必须匹配。
一、外观检查1、摇机：轻摇机内是否有螺丝、锡碎等杂物。
2、确认机咀丝印：目测应无错、漏、缺划、歪斜、不清晰等。
★用10mm宽的皱纹胶纸贴于LOGO丝印上并压紧，然后于丝印垂直90度方向撕开胶纸，检查LOGO 丝印不可出现掉色、退油问题。
★用抹布沾上99％酒精对LOGO丝印用1.5kg的力擦洗20次，不可出现掉色、退油问题。
3、机身：底面壳无刮花、损坏、变形、生锈、氧化；机咀塑胶料无刮花、损坏等。
4、机身表面螺丝：目测无漏打螺丝、螺丝滑牙、氧化、生锈；用螺丝刀试打各螺丝必须紧。
5、间隙：主机、面板、大机咀间间隙不可过大，面盖与面板支架应在同一平面。
6、按钮手感确认：无虚位、连动、钮偏、钮低、钮松动、刮死、无手感、手感弱等。
7、复位钮：无突起，不能高出镜片导致很容易触及。
8、镜片：目测镜片内外应无脏污、划伤、浮起、有白点、有异物等。
9、接上电源确认待机状态各按钮灯光透光是否均匀，有无漏光、灯死现象。
10、短按“POWER”开机时应无杂音、显示乱，各按钮灯光及LCD背光应均匀。
11、平视、30°角俯视，LCD显示应清晰，无多划、少划、重影、鬼影等。
12、任意状态卸面板，应无POP NOISE；卸面板后，机器无输出，重新装上面板，应处于待机状态，显示时间。
13、机身所使用的输入输出线应能承受2Kg以上的拉力，并应符合本公司的《输入输出线标准》，且长短一致。

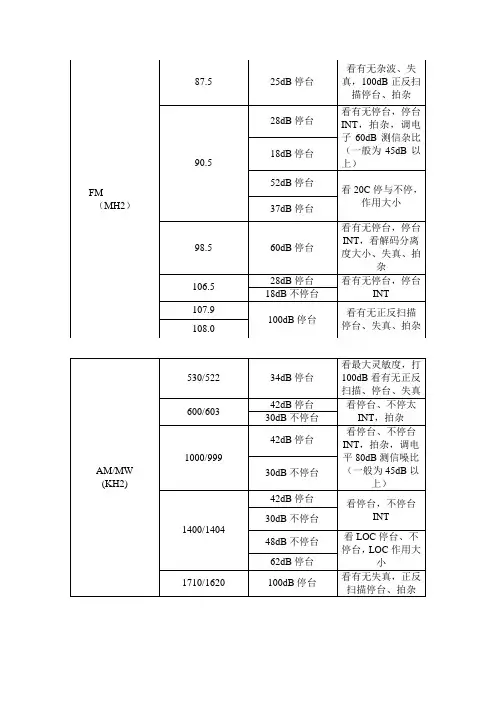

二、功能检测（注：各按键功能详细请参见按键标准/操作规范）1、收音拍杂：在FM/MW状态分别按SEEK－和SEEK+，确认机器的收音频率范围及步进，不插天线看FM的各个预置频率点杂音是否正常，有无杂音叫，拍机是否有杂波或波形死等现象。
2、收音停台：不插天线，在FM/MW状态长按SEEK－和SEEK+各扫描两圈，看是否有死点、乱停台或漏扫描某个频率点等现象。
3、ANT自动天线控制：正常工作状态，ANT 天线灯应长亮，在关机状态，天线灯则自动灭掉。

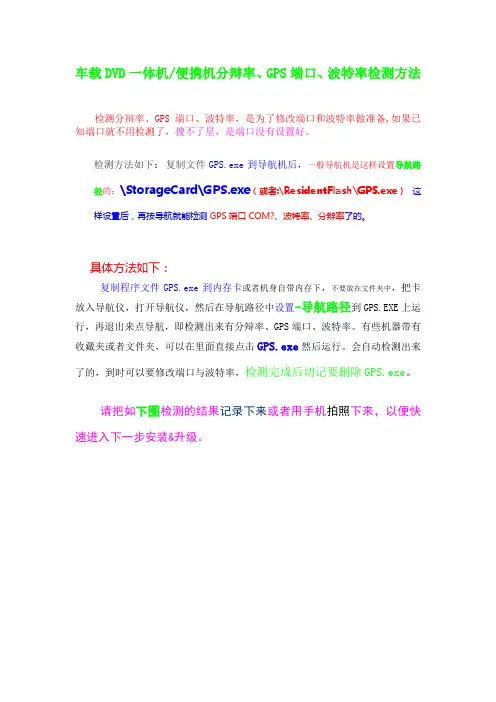

车载DVD一体机/便携机分辩率、GPS端口、波特率检测方法
检测分辩率、GPS端口、波特率，是为了修改端口和波特率做准备,如果已知端口就不用检测了，搜不了星，是端口没有设置好。
检测方法如下：复制文件GPS.exe到导航机后，一般导航机是这样设置导航路径的：\StorageCard\GPS.exe（或者:\ResidentFlash\GPS.exe）这样设置后，再按导航就能检测GPS端口COM?、波特率、分辩率了的。
具体方法如下：
复制程序文件GPS.exe到内存卡或者机身自带内存下，不要放在文件夹中，把卡放入导航仪，打开导航仪，然后在导航路径中设置-导航路径到GPS.EXE上运行，再退出来点导航，即检测出来有分辩率、GPS端口、波特率。
有些机器带有收藏夹或者文件夹，可以在里面直接点击GPS.exe然后运行。
会自动检测出来了的，到时可以要修改端口与波特率，检测完成后切记要删除GPS.exe。
请把如下图检测的结果记录下来或者用手机拍照下来，以便快速进入下一步安装&升级。

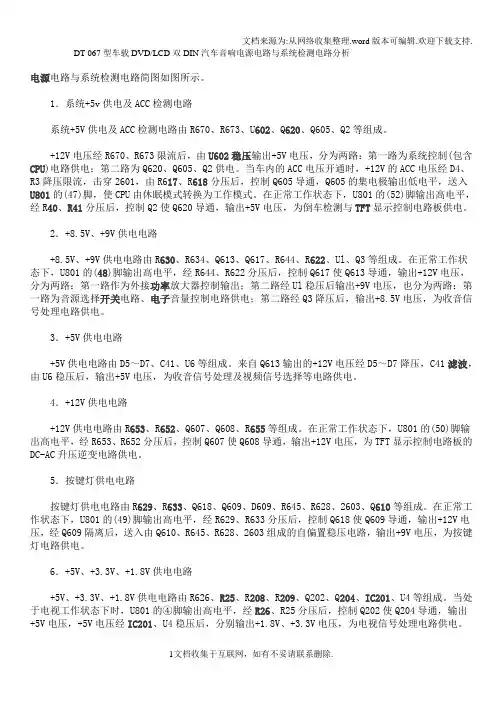

DT-067型车载DVD/LCD双DIN汽车音响电源电路与系统检测电路分析电源电路与系统检测电路简图如图所示。
1．系统+5v供电及ACC检测电路系统+5V供电及ACC检测电路由R670、R673、U602、Q620、Q605、Q2等组成。
+12V电压经R670、R673限流后，由U602稳压输出+5V电压，分为两路：第一路为系统控制(包含CPU)电路供电；第二路为Q620、Q605、Q2供电。
当车内的ACC电压开通时，+12V的ACC电压经D4、R3降压限流，击穿2601，由R617、R618分压后，控制Q605导通，Q605的集电极输出低电平，送入U801的(47)脚，使CPU由休眠模式转换为工作模式。
在正常工作状态下，U801的(52)脚输出高电平，经R40、R41分压后，控制Q2使Q620导通，输出+5V电压，为倒车检测与TFT显示控制电路板供电。
2．+8.5V、+9V供电电路+8.5V、+9V供电电路由R630、R634、Q613、Q617、R644、R622、Ul、Q3等组成。
在正常工作状态下，U801的(48)脚输出高电平，经R644、R622分压后，控制Q617使Q613导通，输出+12V电压，分为两路：第一路作为外接功率放大器控制输出；第二路经Ul稳压后输出+9V电压，也分为两路：第一路为音源选择开关电路、电子音量控制电路供电；第二路经Q3降压后，输出+8.5V电压，为收音信号处理电路供电。
3．+5V供电电路+5V供电电路由D5～D7、C41、U6等组成。
来自Q613输出的+12V电压经D5～D7降压，C41滤波，由U6稳压后，输出+5V电压，为收音信号处理及视频信号选择等电路供电。
4．+12V供电电路+12V供电电路由R653、R652、Q607、Q608、R655等组成。
在正常工作状态下，U801的(50)脚输出高电平，经R653、R652分压后，控制Q607使Q608导通，输出+12V电压，为TFT显示控制电路板的DC-AC升压逆变电路供电。

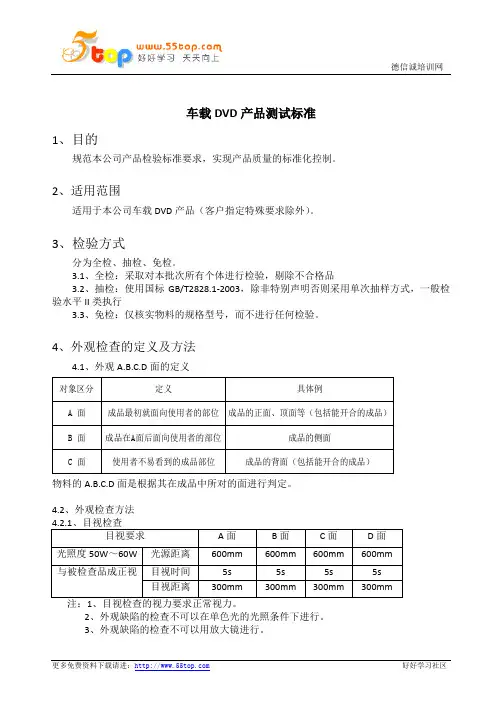

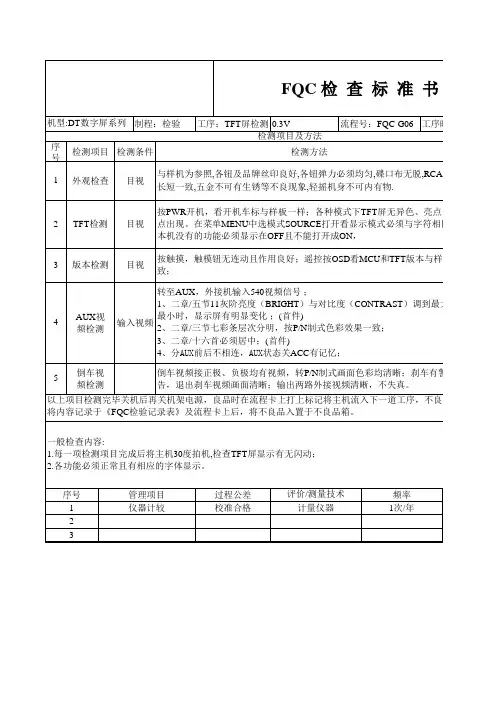

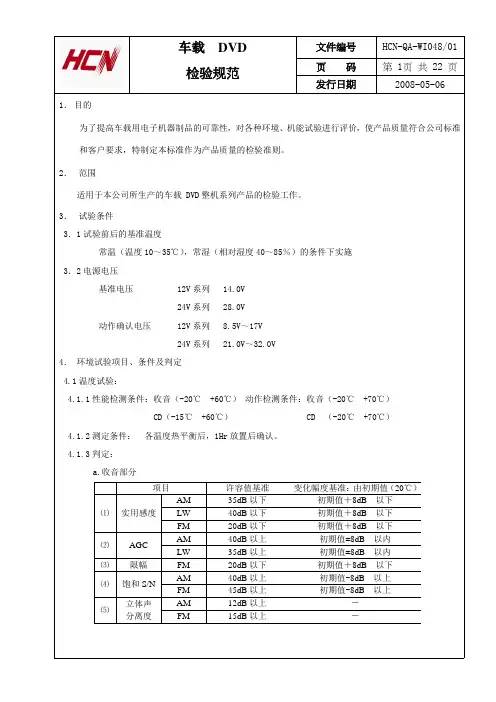

车载DVD产品测试标准1、目的规范本公司产品检验标准要求，实现产品质量的标准化控制。
2、适用范围适用于本公司车载DVD产品（客户指定特殊要求除外）。
3、检验方式分为全检、抽检、免检。
3.1、全检：采取对本批次所有个体进行检验，剔除不合格品3.2、抽检：使用国标GB/T2828.1-2003，除非特别声明否则采用单次抽样方式，一般检验水平II类执行3.3、免检：仅核实物料的规格型号，而不进行任何检验。
4、外观检查的定义及方法4.1、外观A.B.C.D面的定义物料的A.B.C.D面是根据其在成品中所对的面进行判定。
4.2、外观检查方法2、外观缺陷的检查不可以在单色光的光照条件下进行。
3、外观缺陷的检查不可以用放大镜进行。
4.2.2、感官检查用手接触被检查品表面，以触觉为判定。
4.2.3、检查对照物1、点线对照表2、样品4.3、伤痕深度判定1、感官检查能够觉察到的划（磨、擦、压）伤，判为不合格；2、伤痕泛白或带有异色，判为不合格。
5、产品检验标准5.1、塑胶面板部份表5.1.1注：要求供应商送货要附带检验报告给检验员5.3、五金件5.4、包装材料5.5、线材表5.5.1准件5.6.1子元器5.7.1、子元器5.7.3、高频头表5.7..3.15.7.4、机芯表5.7.4.15.7.5、LCD显示屏5.8、PCB板5.9、委外加工件5.9.2、SMD检查要求六、产品技术测试指标6．1、收音部份（频率范围只针对欧洲和美洲）1、中频率：AM 要求范围445-455，FM 要求10．72、停台灵敏度：AM 要求范围25DB ±5DB，FM 要求范围25DB±5DB3、实用灵敏度：AM≦25DB FM≦15DB4、选择性：AM 的999KHZ（频率偏调±9KHZ）≧50DB FM 的98MHZ（频率偏调±0．2MHZ）≧45DB5、信噪比：AM ≧40DB FM ≧50DB6、点灯灵敏度：FM 98．5MHZ要求范围在10DB±5DB7、ST分离度：FM 98MHZ ≧28DB8、LOC/DX作用：FM 98MHZ 20DB±5DB9、频响测试要求：以1KHZ信号输出，调到0DB为基准时再输入20HZ、100HZ、10KHZ信号±3DB10、失真度：要求1KHZ信号2V输出，失真不可超出1％6．2放音/音频部分（TDC-784）1、频响测试要求：以1KHZ信号输出，调到0DB为基准时再输入20HZ、100HZ、10KHZ、20KHZ 信号±3DB2、信噪比：≧55DB3、分离度：≧50DB4、CD噪音：最小噪音≦10MV，最大噪音≦20MV5、失真度：要求1KHZ信号2V输出，失真不可超出1％6．3、蓝牙/音频部分（784信号）1、频响测试要求：以1KHZ信号输出，调到0DB为基准时再输入20HZ、100HZ、10KHZ、20KHZ 信号±3DB2、失真度：要求1KHZ信号2V输出，失真不可超出1％3、噪音：最大噪音不可超过20MV6．4、碟箱/音频部份6．5、AUX音频输入测试要求同第三项6．6、IPOD音频部份7、测试要求的标准：1、模式与模式的平衡比±3DB2、RCA线路输出1．5V以上3、记忆电流：10MA以下4、工作电压范围：10V-16V5、使用温度范围：-20ºC~ +70ºC。
车载导航D V D常见故障及检测维修方法本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March维修导航种类：通用机、专车专用机、一体机、安卓机。
不分品牌和型号，各种大小问题我们统统都能修，价格合理。
欢迎致电8?团队介绍：我们的团队共有几名研发级维修工程师，十年以上车载导航开发设计经验，具有芯片级精修技术手段。
测试设备、维修工具、常用配件应有尽有。
我本人精通车载导航硬件，支持无任何图纸资料的主板模式维修，且能反推电路本店维修各种品牌DVD导航及杂牌无牌机(天派、索菱、凯振、金像王、索雳、卡仕达、索行、科骏达、路畅、图音、路特仕、华阳、飞韵、恒晨、索金凡达、爱博仕等）具体维修内容：不开机、花屏、白屏、黑屏、进水、蓝牙连不上、导航进不去、进入导航黑屏、不读USB、不识别SD卡、不读碟、碟不进/出仓、无声音、功放7388升级到7850、导航不能定位、不接收GPS卫星信号、无倒车后视、无收音功能，显示屏损坏、触摸屏破、无触摸、触摸不灵敏、按键失灵、开关坏、USB接口坏、SD卡槽损坏……具体方法如下：1直观法?原理直观法是通过人之眼睛或其它感觉器官去发现故障、排除故障之一种检修方法。
?应用直观法是最基本之检查故障之方法之一，实施过程应坚持先简单后复杂、先外面后里面之原则。
实际操作时，首先面临之是如何打开机壳之问题，其次是对拆开之电器内之各式各样之电子元器件之形状、名称、代表字母、电路符号和功能都能一一对上号。
即能准确地识别电子元器件。
作为直观法主要有两个方面之检查内容：其一是对实物之观察；其二是对图像之观察。
前者适合于各种检修场合，后者主要用于有图像之视频设备，如电视机等。
直观法检修时，主要分成以下三个步骤：（1）打开机壳之前之检查：观察电器之外表，看有没有碰伤痕迹，机器上之按键、插口、电器设备之连线有元损坏等。
（2）打开机壳后之检查：观察线路板及机内各种装置，看保险丝是否熔断；元器件有没有相碰、断线；电阻有没有烧焦、变色；电解电容器有没有漏液、裂胀及变形；印刷电路板上之铜箔和焊点是否良好，有没有已被他人修整、焊接之痕迹等，在机内观察时，可用手拨动一些元器件、零部件，以便直观法充分检查。

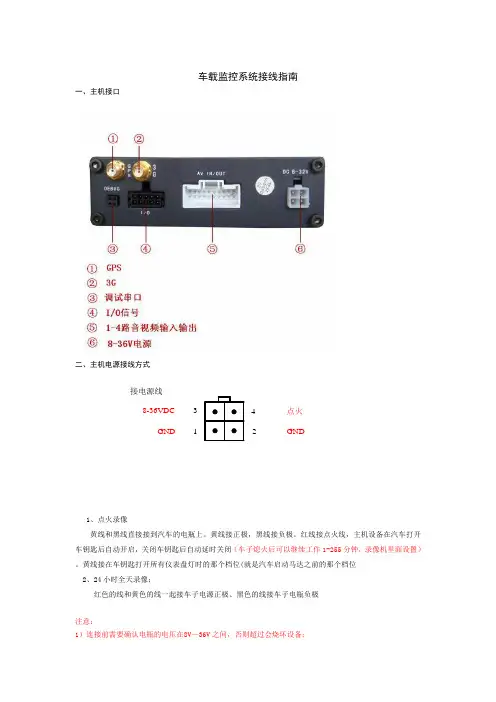

车载监控系统接线指南一、主机接口二、主机电源接线方式1、点火录像黄线和黑线直接接到汽车的电瓶上。
黄线接正极，黑线接负极。
红线接点火线，主机设备在汽车打开车钥匙后自动开启，关闭车钥匙后自动延时关闭（车子熄火后可以继续工作1-255分钟，录像机里面设置） 。
黄线接在车钥匙打开所有仪表盘灯时的那个档位(就是汽车启动马达之前的那个档位2、24小时全天录像；红色的线和黄色的线一起接车子电源正极、黑色的线接车子电瓶负极注意：1）连接前需要确认电瓶的电压在8V —36V 之间，否则超过会烧坏设备； 8-36VDC1234GNDGND点火接电源线2）连接好线后，要注意电源线之间的绝缘，防止电源线短路烧坏电瓶。
3）黄线一定要接在点火线上，否则设备将不支持延时关机，最后的录像视频将丢失。
4）注意：车载机安装一定得从电瓶直接取正负极，不能用搭铁做地线，搭铁会产生负脉冲干扰主机的正常运行。
正负极采用的电源线线径必须为Φ1.5mm以上。
二、摄像头接线主机航空接头尾线摄像头主机之间延长线摄像头为航空接头端口5为1-4路视频音频输入输出，摄像机接口全部为航空接头1、这样可以主机对摄像头进行供电，不用单独对摄像头进行供电；2、摄像头到主机的延长线定做，这样避免了用户接线的麻烦（注：摄像头到主机的延长线需要定做，有3米、5米、10米、15米）三、显示屏接线总体视图1：显示器黄色航口头直接接主机尾线A V OUT 如下图所示2：显示器黑色航口头直接接倒车摄像头倒车摄像头3：绿色的线接倒档信号线，这样当车子挂上倒档之后显示会自动切换到倒车摄像头画面，显示器的红色线和黑色线不用再接电源，因为黄色的航空头已经对显示器进行供电；备注：1、显示屏的取电来自主机，不用单独再对显示屏供电；2、倒车后视摄像头取电来自显示屏，不需要单独对倒车后视摄像头供电；四、拾音器接线方法首先我们对拾音器进行了焊接、把拾音器相应的线焊接到相应的航空头上、如下图所示然后做一个“一分二”航空头视频线、这样视频线的一端接监控主机、另外一端有2个航空头、一个航空头接摄像头、另外一个航空头接拾音器、这样主机会对拾音器供电如下图所示综上所述，我们整个系统只需对主机供电，其余的周边配件的电全部取自主机；整个系统不在需要安装人员在进行扒皮接线，全部为已经做好接口。
RDS功能、频率、按键、功能机咀按键功能：POWER:开关制APS：自动选台记忆DSP：时钟制BAND：波段制SEL：多功能制VOL：音量制MO/ST：单声/立体声LOUD：重低音制EJ：出入碟制LOC/DX：强弱制REL：出合制METZ：静音制MODE：转换制EQ：高中低音制RESCT：清洗制TOR：从第一曲开始INT：10秒选曲RPT：重复RDM：随意选曲CLK：时钟制DVD碟、VCD碟、CD碟、MP3碟、MP4碟、DTS碟、784碟测试方法1.DVD碟测试：入碟先看读碟显示是否正确，同一单机的读碟显示必须统一，碟读出后，按播放、看波形是否失真，图像是否清晰、反白，按遥控测试遥控器上所有按键功能，看是否有作用，功能是否正常。
读碟后选曲最后一首来测试DVD读碟能力是否正常，按SETUP菜单复位后，看菜单默认语言、测试等是否正确，再输入SETUP—1379，看区码是否有误；按SEL至COLOR 色调，BRIGHT亮度CONTRAT对比度是否有作用及默认值，看后视是否有作用，关ACC开关，看DVD碟是否有记忆。
2.VCD碟测试：特别留意PBC作用，其他测试同DVD测试方法相同。
3.CD碟测试：入碟先看读碟显示是否正确，读碟是否失真，一边死，拍死现象，按选曲及TOP、INT、RPT、PDM钮作用，选至最后一曲测试读碟能力，关ACC测记忆。
4.MP3碟：一般用CD—RW刻录，即测MP3读碟能力，又测试CD—RW读碟是否正常，看文件夹及关ACC记忆、失真、拍死现象。
5.MP4碟：一般DVD容量特别大，主要测试该碟是否能读，声音、视频、选曲及遥控作用是否正常。
6.DTS碟：一般是用于测试功放5.1，看5.1功能是否正常及读碟能力、语言转换角度等功能。
7.784碟：一般用CD—R刻录，即CD光驱，又测试CD—R读碟是否正常，在2首波形失真，一边死，及RCA作用，3首测BASS作用，4首测重低音，5首测TRERLE作用，在8、10首进行分左右功能，在2首测试放音功率及RCA功率，在7首测信噪比。
车载电子产品、电器产品专用振动台(一拖八振动台)车载电子产品、电器产品专用振动台：z轴电磁式振动台本振动台比普通振动台多以下功能：A加速率可调。
B强大的对数扫频功能(车载电子产品、电器产品振动试验的根本理论基础。
否则车载电子产品、电器产品振动检测毫无意义。
只有对数扫频才能搜寻车载电子产品易损破坏频率，也就是电子产品的共振点。
普通扫频达不到真正振动检测的目的)。
C免费保修1年、质量过硬。
一年内有3次不良行为无条件更换新的。
D：能模海、陆、空三种运输振动。
功能齐全强大：定频、扫频、对数扫频、多阶随机、正弦波、可程式、倍频、最大加速度、调幅、时间控制、简易定加速度、简易定振幅振动台体尺寸：L*H*W（垂直台体1080×645×660）最大试验负载：A1型系列100KG调频功能：在频率范围内任一频率，最大振幅〈5MM）（1-400HZ）扫频功能：（上频率/下频率/时间范围）可任意设定真正标准来回扫频（1-400HZ）可程式功能：15段每段可任意设定（频率/时间）可循环（无规则振动）倍频功能：15段成倍数增加①低到高频②高到低频③低到高再到低/可循环对数功能：①下到上频②上到下频③下到上再到下频—3种模式对数/可循环振动机功率：2。
8KW振幅：0-5mm（可调范围p-p）单位mm最大加速度：20G时间控制：任何时间可设（秒为单位）源电压：220±20%V最大电流：15A精密度：频率可显示，精密度可同时振动检测8台车载电器电子产品。
同时倾斜度14本振动机为车载产品专用振动检测、适用于车载产品实验室和生产线上振动试验：虚假焊检测、汽车路面运行模仪振动、不规则路面和紧急刹车振动检测振动方向:z轴振动(垂直方向)振动台体:一个车载产品倾斜度14度操作控制系统:台体上,无需控制箱操作控制系统有记忆功能.带锁脚轮.无需坚固之地,移动方便.台面上有布线槽,车载产品接电后做振动检测.台面上有测试丝杆.特点:功放:闭环控制.激震线圈:日本进口频率发生器:台达8个中心轴自动定位，振幅自动校正。
车载DVD测试方法QC宝典汽车音响按键中英对照POWER/PWR：开关钮（有开关电源作用）OPEN：脱扣钮（有出机，出翻版作用）CLK：时间转换钮MUTE/MU：静音钮BND/BAND：波段钮（有转换FM1-FM2-FM3-MW1-MW2波段作用）SEL：多功能钮包括VOL（音量）BASS（低音）TRE（高音），BAL（分左右声道）FAD（前后喇叭的作用）ST：立体声钮（有立体声与单声道转换作用）MODE/MOD：收放音转换钮LOUD/LOU：重低音钮APS/AP：记忆搜索钮（短按时为搜索已记忆的电台，长按时为自动搜索电台）播放键Ⅱ：暂停钮（放音状态有暂停与播放作用）UP/：收音状态是向高端扫描，放音状态是向上一曲选择DN/：收音状态时向低端扫描，放音状态是向下一首选择TOP：复位第一首歌AF：交通信号RPT：重复同一首歌TA：交通信息的扩充和接收RDM：任意选取曲PTY：节目INT：十秒选曲RDS：外接输入信号LOC：远近程钮，显示LOC时，作用弱，DX时，作用强DSP（包括FLAT一般，CLASS古典，ROCK摇滚，POP流行）ESP：电子防振SEL SEEK：为SEEK1时，有电台时会停台，为SEEK2时，则不会停台BEEP：钟声，有BEEP ON与BEEP OFF作用VOL-ADJ设定音量，VOL-LAST任意音量SCN：自动扫描搜索，有电台时会停至5秒再继续搜索RESET：清洗制（把所收的信号清洗掉，只保留本机的记忆）790 IC MP3碟中AP作用：1．TRKSCN——数字选曲2．FILESCN——文件夹3．CHARSCN——英文选曲字母代替含义KM——汽车普通卡式机KE——汽车电脑卡式机VE——汽车VCD CE——汽车电脑CD机CM——汽车手调CD机DV——汽车DVDCD电气性能指标测试一、信噪比（S/N RATIO）1．将测试碟（TCD-784）放入被测机内2．选择测试碟T NO.2首播放3．调整VOL至标准输出，且定为0dB4．VOL保持不变，选择测试碟T NO.7首播放，次时输出为噪音输出。
汽车DVD指标测试方法1． DVD读碟时间测试工具：秒表测试方法：用正常磨花碟进行测试，当LCD显示读碟字符时，开始计时，直到LCD显示播放曲目。
指标：≤12S2．视频输出幅度测试仪器：数字示波器，自动失真仪测试方法：DVD模式，视频输出端子接75Ω的负载，另一端接在数字示波器上，将数字示波器测试电压值调到Vp-p档，测量此时的输出电压即为视频输出电压。
指标：1±0.2V3．同轴输出幅度测试仪器：数字示波器，自动失真仪测试方法：DVD模式，同轴输出端子接75Ω的负载，另一端接在数字示波器上，将数字示波器测试电压值调到Vp-p档，测量此时的输出电压即为视频输出电压。
指标：1±0.2V4．线路输出测试仪器：数字示波器，自动失真仪DVD模式，将BBE关掉,播放TCD-784碟，以第2曲1KHz,0dB为标准信号,测量此时FL,FR,RL,RR各声道的输出电压值。
指标：2±0.2V5．重低音输出测试仪器：数字示波器，自动失真仪DVD模式，将BBE关掉,播放TCD-784碟，以第4曲100Hz,0dB为标准信号,测量此时SW 声道的输出电压值。
测量此时的输出电压值即为BBE关闭时的SW声道的输出电压值；指标：2±0.4V然后再将BBE打开置最大，测量此时的输出电压值即为BBE打开时SW声道的输出电压值。
指标：4±0.5V6． DVD最大不失真输出电压测试仪器：数字示波器，自动失真仪DVD模式，将BBE关掉,播放TCD-784碟，以第2曲1KHz,0dB为标准信号,调节音量，使FL通道输出波形为切波时的临界点，即为DVD最大不失真输出电压。
指标：≥6.4V7．平衡度测试仪器：数字示波器，自动失真仪DVD模式，将BBE关掉,播放TCD-784碟，以第2曲1KHz,0dB为标准信号, 调节音量，使FL通道输出为2V左右，记下此时所对应的电平值，然后把负载依次接FR,RL,RR声道,分别用所测得电平值减去FL声道的电平值即为各通道之间的平衡度。
Hiteker MODEL:GPS-117Outlet Connector DescriptionA1GALA GALA是随速音量B1Rear right(+) A2Reverse Control倒车控制信号B2Rear right(-) A3NC B3Front right(+) A4ACC B4Front right(-) A5Antenna Power天线电源B5Front left(+) A6Illumination小灯电源B6Front left(-) A7 +B记忆线B7Rear left(+) A8Ground接地B8Rear left(-)mute是静音“ON”档位是“给车内所有电器供电”ACC状态就是钥匙门的开关状态. “ACC”档位是“不发动车可以给车内部分电器供电”五菱面包车收音机一共1线,请问，那2条线是电源，电源是直流还是交的车载收音机给我了。
我不知道怎么接线:可以使用车用灯泡检查下。
找到电源线（可以和ACC线都接到车上的ACC线束上），打开点火置），收音机就可以使用了。
一般黄色的是电源线（接电瓶正极）。
红色火开关ACC，（开点火开关才有电）。
黑色搭铁线。
有的收音机带天线控制线。
汽车功放都是外壳就是接地线，是喇叭，电源的地（也就是检查机头背面引脚GALA是跑一根车速信号过来，比较麻烦LOCK（锁盘）转到ACC（ACCESSORY,附件），仅用于听音乐看DVD 。
从LOCK→ACC→ON→START（自动回到ON）,引擎点火。
ACC 与ON 的区别，就是ACC仅仅是给那些附件上电：例如收音机，灯。
而ON就会给发送机工作用的电路也上电。
ACC的好处在于发动机电路不上电，例如油泵灯，可以在停车等人的时候节省电力。
现在很多车都没有这个选项，而是直接就到ON了。
ACC电源线接佳宝车上电源线正， B+记忆线从电瓶+极加一根线，ILL小灯电源可以不要，地线接佳宝车上电源线负，天线、喇叭直接接右后C1NC 右后C2NC 右前C3NC 右前C4NC 左前左前C5NC 左后C6NC 左后C7NC C8Rear Camera signal input 后置摄像头信号输入C9Rear Camerasignal around后置摄像头信号周围C10NCC11SWRC+steering wheel方向盘C12SWRC-C13NCC14NCC15NCC16NCC17NCC18NCC19NCC20NC 一共13脚。
小车DVD播放器静电测试笔记
1、阻容器件：330PF，2000欧姆。
2、放电方式：空气放电和接触放电。
3、用接地金属带（宽度至少为50毫米）连接静电枪高压接地端与接地平板。
4、安装在底盘上的电子模块，直接放在接地平板上并使它们相连。
5、正常安装时与地绝缘电子模块，在测试是在其与地之间可布置绝缘垫。
6、把电子模块的所有电源端子与电源相连，并给其它端子提供必要的输入信号以使其处于工作模式下。
7、放电点可选择暴露于表面的把手、按键、开关等操作件或车内乘客容易触及的表面。
8、放电次数至少3次，放电间隔至少5秒。
在不通电运行状态下汽车电子模块的ESD测试主要模拟的是被测物在包装搬运时的情况，其阻容器件为150PF，2000欧姆，其测试布置方式与通电状态的测试大同小异，只是其要求的空气放电最高测到正负25KV。
9-1 测试项目:不失真输出功率(THD=10%)
一. 测试意义:测扩大器输出达10%时输出功率
二. 测试仪器接线图:
三. 测试方法:
1.待测机器(放大器)调至于标准动作状态
2.信号产生器输出频率为1KHZ,(超低音为100MHZ)输出电压为最大,左右声道同时输入信号.
3.调整衰减器,使机器(嗾大器)输出达失真10%(即失真仪上的失真指标读数为10%,并失真仪上产频率文件为
1KHZ,调TUNING FREQ 微调,使HIGH、LOW两指未灯都不亮)，记录电子电压表（2）上，电压依P=E2/R 公式换算出功率，单位为W（瓦特）
核准: 审核: 制定:王红英
核准: 审核: 制定:王红英
核准: 审核: 制定:王红英。
