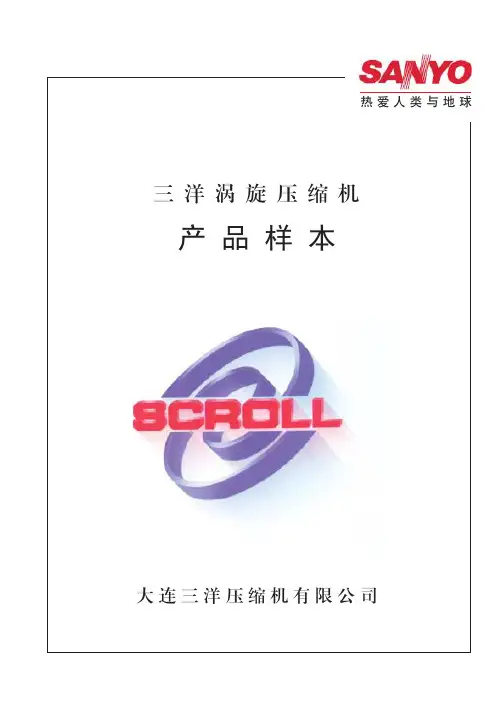

三洋涡旋压缩机规格书
- 格式:pdf
- 大小:721.09 KB
- 文档页数:20
>8?<B:=.51340,产品样本*-.540,62+/特点轻量紧凑设计高效率高可靠性低噪声低振动C-SC C-SBC-SB系列剖面图C-SC系列剖面图技术参数适用于欧洲和中国的电源制式*1表示该型号压缩机带均油管接口 *2 表示该型号压缩机带油位传感器接口测试条件R22 R407C℉ ℉ 冷凝温度 54.4 130 54.4 130 蒸发温度 7.2 45 7.2 45 液体温度 46.1 115 43.8 115 吸气温度18.365 18.3 65* R407C 的冷凝温度和蒸发温度按中间温度法技术参数适用于北美的电源制式测试条件R22/R410A R407C ℉℉冷凝温度 54.4 130 54.4 130 蒸发温度 7.2 45 7.2 45 液体温度 46.1 115 43.8 115 吸气温度18.36518.365* R407C 的冷凝温度和蒸发温度按中间温度法技术参数适用于日本的电源制式*1表示该型号压缩机带均油管接口*2 表示该型号压缩机带油位传感器接口测试条件R22R407C ℉ ℉冷凝温度 54.4 130 54.4 130 蒸发温度 7.2 45 7.2 45 液体温度 46.1 115 43.8 115 吸气温度 18.3 65 18.365* R407C 的冷凝温度和蒸发温度按中间温度法C-SB系列配线图C-SC系列配线图C-SB系列外形尺寸C-SC系列外形尺寸C-SC603H8HC-SC753H8HC-SC903H8HR22系列使用标准与使用极限*在超出本标准书的范围内进行商品设计时另行商定G表压其他注意事项1.压缩机在开封状态下请勿放置15分钟以上2.请勿压缩空气3.在真空状态下请勿通电4.充入制冷剂后应运转23秒使运动部件充分润滑5.搬运时请勿倾斜和滑落6.请勿划伤保护漆7.作为一条规定生产日期之后12个月内应完成安装8.当第6项压缩机停机时的低限不能保持时需要加装曲轴箱加热器9.运转时各相间的电压偏差应在额定电压的2%以内10.请勿反向旋转11.过滤网应安装在吸气及回油系统侧R407C系列使用标准与使用极限*在超出本标准书的范围内进行商品设计时另行商定G表压其他注意事项1.压缩机在开封状态下请勿放置15分钟以上2.请勿压缩空气3.在真空状态下请勿通电4.搬运时请勿倾斜和滑落5.请勿划伤保护漆6.作为一条规定生产日期之后12个月内应完成安装7.当第6项压缩机停机时的低限不能保持时需要加装曲轴箱加热器8.运转时各相间的电压偏差应在额定电压的2%以内9.请勿反向旋转10.过滤网应安装在吸气及回油系统侧一般事项下列事项适用于大连三洋压缩机有限公司DSA 制造的高温用涡旋压缩机1压缩机外观涂装 压缩机机体表面喷涂成黑色 2 压缩机说明压缩机铭牌包含如下项目压缩机代号 压缩机型号 电源电压频率相数制冷剂名称 所使用的冷冻油的名称及充入量制造日期 制造编号3 记号的使用说明 压缩机代号压缩机型号。

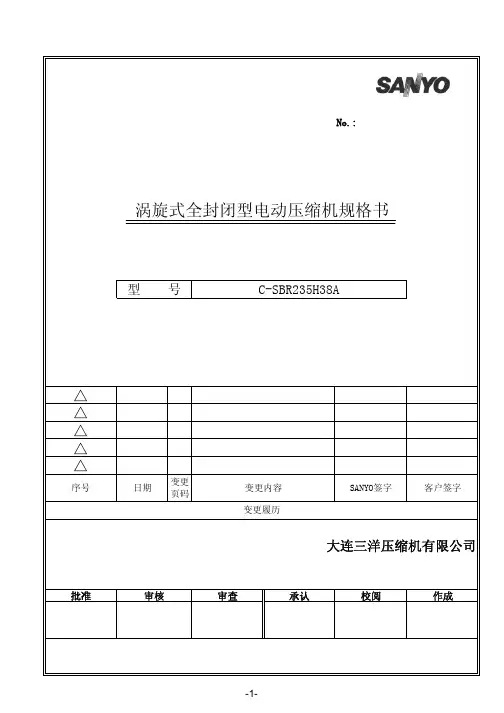

1.规格 Specification1.1 压缩机 Compressor1.2 电机 Motor1.3 性能 Performance※制冷能力测试条件 Test condition of cooling capacity:冷凝温度 Condensing temp.:54.4 ℃蒸发温度 Evaporating temp.:7.2 ℃回气温度 Return gas temp.:18.3 ℃周围温度 Ambient temp.:35.0 ℃膨胀阀前液体温度 Liquid temp.:46.1℃1.4 一般特性 Characteristics※其他注意事项 Remarks:1.压缩机在去除吸、排气接头盖后,请勿放置10分钟以上;Installation shall be completed within 10 minutes after removing the caps of suction and discharge tube.2.请勿压缩空气;Do not compress air.3.在真空状态下请勿通电;Do not energize under vacuumed condition.4.热泵系统必须在压缩机底部安装油加热器(40~80W,220V);Crankcase heater is require if the refrigeration system is heat pump.5.请勿反向旋转;Do not reverse rotate.6.运转时,各相间的电压偏差应在额定电压的3%以内;Voltage (run):Voltage deviation each phase shall be within 3% of the rated voltage.7.成箱压缩机包装件的叠放堆码极限为2箱,装卸过程中严禁翻滚;Pile limits 2 pallet.Tumbling is forbidden during handling.8.向压缩机充油或冷媒时,必须从排气侧进行;Charge oil or refrigerant from the discharge pipe.9.压缩机的接地装置应永久与制冷器具的接地装置连接;The compressor’s ground should be connected with that of refrigeration system permanently and firmly.10.高压压力开关参考设定值为2.8±0.1MPa, 低压压力开关参考设定值为0.2±0.02MPa;When using pressure switch, we advise setting pressure as follow: High pressure 2.8±0.1MPa, Low pressure 0.2±0.02MPa.4. 附图 AttachmentA-1 压缩机外形图 Dimension of CompressorA-2 压缩机性能曲线 Compressor Performance CurveA-3 防振胶座装配图 Mounting AssemblyA-4 基本电气原理图(三相压缩机) Basic Circuit Diagram (Three Phase Compressor)4567。

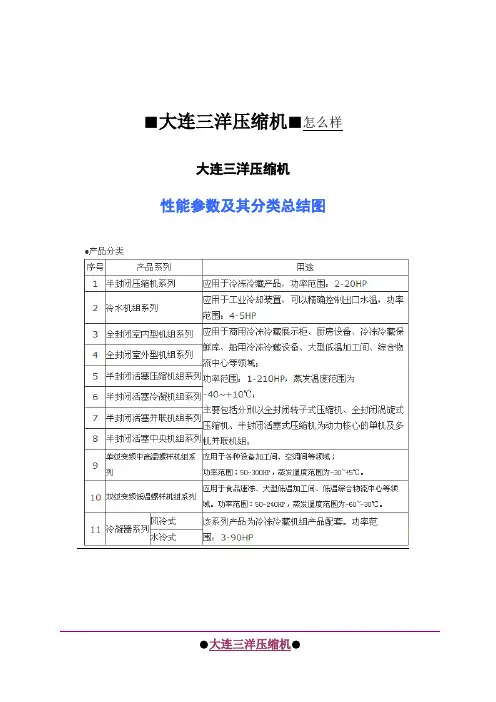

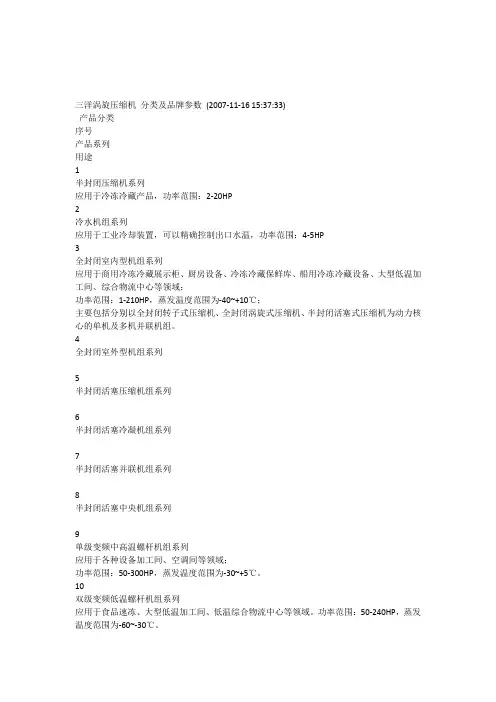

三洋涡旋压缩机分类及品牌参数(2007-11-16 15:37:33)产品分类序号产品系列用途1半封闭压缩机系列应用于冷冻冷藏产品,功率范围:2-20HP2冷水机组系列应用于工业冷却装置,可以精确控制出口水温,功率范围:4-5HP3全封闭室内型机组系列应用于商用冷冻冷藏展示柜、厨房设备、冷冻冷藏保鲜库、船用冷冻冷藏设备、大型低温加工间、综合物流中心等领域;功率范围:1-210HP,蒸发温度范围为-40~+10℃;主要包括分别以全封闭转子式压缩机、全封闭涡旋式压缩机、半封闭活塞式压缩机为动力核心的单机及多机并联机组。
4全封闭室外型机组系列5半封闭活塞压缩机组系列6半封闭活塞冷凝机组系列7半封闭活塞并联机组系列8半封闭活塞中央机组系列9单级变频中高温螺杆机组系列应用于各种设备加工间、空调间等领域;功率范围:50-300HP,蒸发温度范围为-30~+5℃。
10双级变频低温螺杆机组系列应用于食品速冻、大型低温加工间、低温综合物流中心等领域。
功率范围:50-240HP,蒸发温度范围为-60~-30℃。
冷凝器系列风冷式该系列产品为冷冻冷藏机组产品配套。
功率范围:3-90HP水冷式●冷冻冷藏领域产品特点可靠的质量--10至15年连续运转,无需任何维修;合适的价格--同样的钱,在这里可以买到更多的冷量;环保的卫士--采用R22/R404A制冷剂,可以长期安全使用;最小的噪声--运转时毫不影响周围居民的工作休息;方便的使用--配置齐全,经简单接线、接管后即可投入工作;先进的技术--集日本三洋三十余年的设计生产经验,并与之同步发展;优秀的设计--针对中国国情周密考虑,使用户对电压波动、气候条件、环境恶劣不再有后顾之忧。
三洋涡旋压缩机为制冷系统中的核心设备,只有通过它将电能转换为机械功,把低温低压气态制冷剂压缩为高温高压气体,才能保证制冷的循环进行。
一、容积式三洋涡旋压缩机:靠改变工作腔的容积,将周期性吸入的定量气体压缩。

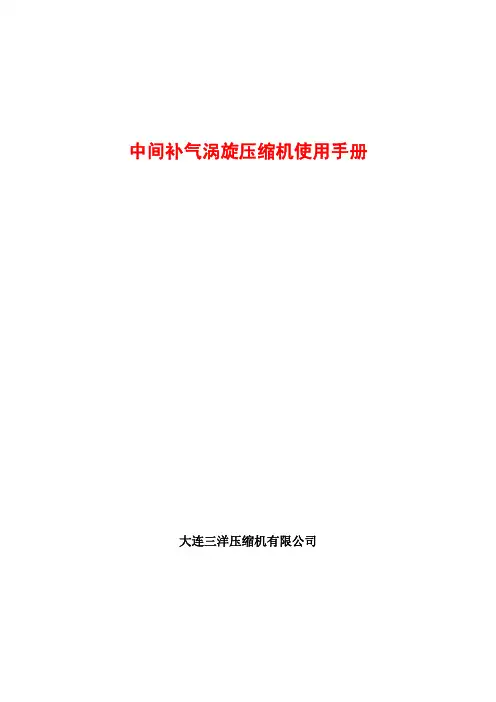

中间补气涡旋压缩机使用手册 大连三洋压缩机有限公司1. 技术背景......................................................................................32. 压缩机命名规则..........................................................................33. 系统运行流程..............................................................................44. 压缩机运行范围..........................................................................55. 配套附件清单..............................................................................71. 技术背景普通涡旋压缩机在低蒸发温度下运行时,会发生吸气比容增大、压比升高,排气温度快速升高等问题,造成压缩机性能急剧下降和制热量不足以及难以运行,为解决这一问题,开发了带有中间补气功能的涡旋压缩机。
中间补气涡旋压缩机即在压缩机压缩中间腔补充中压气体,增加排气量,降低排气温度,提升制热能力,使热泵空调器在低环境温度也能提供足够的制热能力。
同时,补气通道的开启和关闭可以做为一种容量卸载调节的辅助手段。
2. 压缩机命名规则在涡旋压缩机的设计开发、改进工作中,需要对新的压缩机型号命名。
为了规范压缩机型号命名,本公司制定了压缩机命名规则。
此规则适用于由大连三洋压缩机有限公司(DSA)涡旋工厂所设计、开发、改进的涡旋压缩机型号命名。
补气涡旋压缩机命名规则如下(补气压缩机系列代号见表1):C - SB R 120 H 38 Q1 2 3 4 5 61—— 涡旋B系列压缩机2—— 标准R22机型3—— 公称冷冻能力= 60Hz 公称冷冻能力(W)/ 1004—— 用途:高温用5—— 电制:三相B8 50Hz 380,415V / 60Hz 440,460V6—— 开发代号:补气系列表1 补气压缩机系列代号马力/HP 型号3.5 C-SBR120H38Q4 C-SBR145H38Q5 C-SBR180H38Q8 C-SCR295H38Q10 C-SCR370H38Q3.系统运行流程压缩机图1 压缩机设计系统运行流程图该设计系统的运行流程如图1所示,压缩机排出的高温、高压制冷剂气体,经冷凝器将热量传递给载热介质后变为液体,从冷凝器出来的高压制冷剂液体经储液器,通过干燥过滤器、视液镜后分为两路,主路的制冷剂液体直接进入经济器内,辅路的制冷剂液体先经过一个电磁阀,再经过膨胀阀节流降压后变为气液混合物后也进入经济器内,二者在经济器中产生热交换,辅路的制冷剂液体吸热后变为气体后被压缩机的辅助进气口吸入,主路的制冷剂放热变为过冷液体经膨胀阀节流降压后进入蒸发器。

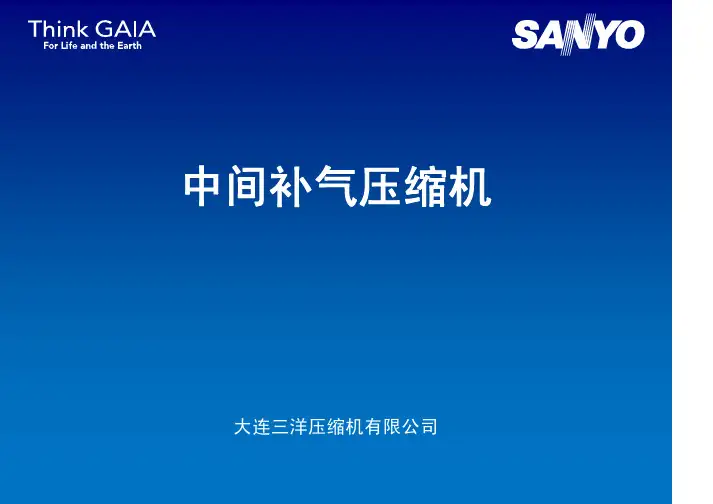

中间补气压缩机 大连三洋压缩机有限公司技术背景普通空调在低环境温度下制热时,由于压比的增大造成压缩机性能急剧下降和制热量不足,为解决这一问题,开发了中间补气的涡旋压缩机。
中间补气涡旋压缩机即在压缩机中间腔补充气体,增加排气量,降低压缩比。
中间补气理论循环普通制冷循环:1-4’-5-5’-1补气制冷循环:1-2-3-4-7-8-1理论循环分析普通制冷循环制热量:Q=m ×(h 4’-h 5) 补气制冷循环制热量:Q b =(m+m b )×(h 4-h 5)m b =f(p m ) h 4=f(t 4,p m )理论循环分析从循环可以看出,在一定工况下,如果想获得更大的制热量,要增大补气量m b 和提高冷凝器入口温度T 4。
Qb=(m+m b )×(h 4-h 5)理论循环分析增大补气量要提高中间压力P m ,但是中间压力提高了,冷凝器入口温度又降低了,所以要想获得最大的制热量要通过计算找寻一个最优的中间压力,使得制热量最大。
Qb=(m+m b )×(h 4-h 5)结构优化1.尽量大的补气通道2.补气口的位置尽量靠近吸气腔3.补气通道上安装单向装置提高补气量除了在循环工况上寻求最佳参数,补气压缩机机构设计上也要进行优化以获得更大的补气量。
主要有以下几个方面:优化的结构设计优化的结构设计优化的结构设计 –减小余隙的单向结构装置在补气口加装单向装置,虽然对制冷量没有改善,但是可有效降低由于余隙气体重复压缩造成的效率下降,从而使压缩机运行效率提高。
与没有单向结构的压缩机相比,COP可提高4%左右。
■大连三洋压缩机■怎么样大连三洋压缩机性能参数及其分类总结图——————————————————————————————————————回转式大连三洋压缩机:靠回转体的旋转运动来改变汽缸的工作容积。
依内部构造分类:①滚动转子式大连三洋压缩机:制冷量8~12KW,多用于小型空调机和制冷设备中。
为全封闭式,结构紧凑,密封性好,噪声低。
但功率较小,不易维修。
常见品牌:日本三菱﹑日立﹑松下﹑三洋﹑东芝,中国庆安﹑黄石东贝等。
②涡旋式大连三洋压缩机:制冷量8~150KW,可用于各种空调大连三洋压缩机﹑制冷设备中。
为全封闭式,结构简单紧凑,工作性能高,密封性好,噪声低,为今后主导机型。
常见品牌:美德谷轮,法美优乐,日本日立﹑松下﹑大金﹑三洋,中国春兰等。
③螺杆式大连三洋压缩机:制冷量100~1200KW,可用于大中型空调﹑制冷设备中。
为半封闭式,结构紧凑,工作性能高,制冷能力大并可进行无级调节,但润滑油系统较复杂,噪声较高。
分为单,双螺杆型。
常见品牌:德比泽尔﹑格拉索,意大利富士豪﹑莱富康﹑多菱,日本日立﹑大金﹑三菱重工﹑神钢,韩国,国外,台湾复盛﹑汉钟,中国重庆嘉陵﹑大连冰山等。
大连三洋压缩机为制冷系统中的核心设备,只有通过它将电能转换为机械功,把低温低压气态制冷剂压缩为高温高压气体,才能保证制冷的循环进行。
————————————————————————————————————————————————————————————————————————————依外部构造分为:①全封闭大连三洋压缩机:制冷量小于60KW,多用于空调机和小型制冷设备中。
驱动电机和运动部件封闭在同一空间里,结构紧凑,密封性好,噪声低。
但功率较小,不易维修。
常见品牌:法美巴西泰康,法美优乐,美谷轮﹑布里斯托,丹麦丹佛斯,意大利恩布拉克﹑伊莱克斯,日本日立﹑松下﹑东芝﹑三洋,三菱﹑DAKIN大金,韩LG,中国春兰等。
冷冻冷藏产品采用目前替代R12、R502最成熟的工质R22,R404A,可在10~-60℃的广泛蒸发温度范围内工作,并使您在相当长的时间内不必考虑工质替代问题。
