钢结构钢桁架

4.3 钢桁架加工方案4.3.1 工程概述：4.3.1.1 工程概况：****大屋盖以树壮支柱及两个塔搂为支座，整体展翅在****综合建筑群之上。

该屋盖长486m，宽度由两端的154m 向中间缩小为120m。

钢桁架就是架设在两个塔楼四周的钢结构构件，通过钢桁架支撑着大屋盖网架。

钢桁架布置图如下：圆塔桁架布置图如下左图，方塔桁架布置如下右图:4.3.1.2 本工程钢结构桁架分为：a. 圆塔部分桁架: HJ-1~2、5~6、9~12共8榀。

b. 方塔部分桁架：桁架HJ-3~4共2榀。

4.3.2 焊接材料选用：本工程钢桁架钢材采用国产Q345和Q235B系列钢材，相对应的焊接材料选用如下：4.3.3 技术标准4.3.3.1 采用标准:《钢结构施工与验收规范》 GB50205—95 《钢结构工程质量检验评定标准》 GB50221--95 《建筑钢结构焊接规程》 JGJ81—91 《钢结构设计规范》 GBJ17--88 《低合金钢焊条》 GBJ5118--85 《高层民用建筑钢结构技术规程》 JGJ9--98 《手工电弧焊焊缝坡口的基本形式和尺寸》 GB 985 《埋弧焊焊缝坡口的基本形式和尺寸》 GB 986 《钢结构高强螺栓连接设计施工及验收规范》 JGJ82-91 《钢结构防火涂料应用技术条件》 CECS24-90 《涂装前的钢材表面锈蚀等级和防锈等级》 GB8923--88 《涂装前的表面处理：表面粗糙度的测试评定》 ISO8502-6：1995 《钢材力学及工艺性能试样取样规定》 GB2975--82 等。

4.3.4 材料控制及详图设计4.3.4.1 材料控制a. 本工程钢结构钢桁架杆件均是焊接箱形,材料计划必须按照构件的实际尺寸从钢厂直接进行定尺采购。

定尺尺寸要考虑加工余量等。

b. 材料采购前，必须对供应材料的生产厂家进行考核。

考核合格后方可在该分供方处进行材料采购。

c. 进厂的原材料，除必须有生产厂的出厂质量证明书外，并应按合同要求和有关现行标准进行检验和验收，做好检查记录。

钢结构种类钢结构是指利用钢材制作的建筑结构，它具有高强度、抗震性好、便于施工和可持续使用等优点，因此在现代建筑中被广泛应用。

下面将介绍几种常见的钢结构种类：1.钢筋混凝土框架结构（RCF）：这是一种使用钢筋混凝土柱、梁和板构成的结构，通过将钢筋与混凝土结合，既能发挥钢材的高强度特性，又能借助混凝土的耐久性和防火性能，提高整体结构的抗震性能。

2.钢桁架结构（RSF）：钢桁架结构主要由钢材构成的平面或空间网格状桁架组成，具有良好的刚性和稳定性。

这种结构常用于大跨度建筑和展览馆等场所，在空间布置上具有较大的灵活性。

3.钢管混凝土结构（SRC）：钢管混凝土结构是一种将钢管作为框架柱或梁的结构形式。

钢管与混凝土形成一体，充分利用了钢材的刚度和混凝土的耐久性，常用于高层建筑和大跨度悬索桥等。

4.钢框架结构（RS）：钢框架结构是一种由钢材构成的框架结构，主要由水平梁和竖向柱构成。

它具有较好的刚性和可扩展性，适用于不同类型的建筑，如厂房、商业建筑和住宅等。

5.轻钢结构（LSF）：轻钢结构主要由冷弯薄壁钢材构成的轻质结构系统，常用于住宅和轻型建筑。

由于其重量轻、施工方便和可回收利用的特点，成为可持续发展的建筑选择。

6.钢空间网架结构（SSH）：钢空间网架结构是一种由钢材构成的三维网格结构，可以形成空间结构体系。

它具有良好的刚度和承载能力，广泛应用于大型体育馆、会展中心和机场等。

7.钢索结构（SS）：钢索结构是利用钢索作为主要受力构件的一种结构形式。

其特点是轻量化、高强度和柔性，适用于大跨度悬索桥、索承式屋盖和悬挂装饰等。

以上是几种常见的钢结构种类，每种结构都具有特定的应用领域和优势。

随着科技的进步和设计理念的变化，未来可能会出现更多创新的钢结构形式，以满足不断发展的建筑需求。

钢结构空间钢管桁架结构简介空间钢管桁架结构体系是大跨空间结构当中的有大一个重要成员。

郑州大学新校区体育馆由三组环向桁架、三组径向桁架和三组撑杆为主要构件组成，外环、外部径向桁架与中环构成结构核心的主要受力骨架，通过封闭外环的设计，使其形成一个受拉的环箍，限制了外部径向预应力桁架滑动支座端的径向位移，从而减小了整个径向结构的竖向挠度，在此满足规范要求的同时，使结构用钢量达到最佳经济指标。

该屋盖平面的投影为轴对称的花瓣形，在半径约7m和15m及外围处设置三道封闭的环桁架，沿径向设置24道空间桁架，并以环桁架为分界沿转轴修整方向错开布置，径向桁架被划分为外、中、内三部分。

整个结构外观简洁，轻逸，受力合理，传力直观，整体性能好。

对它进行探索有助于了解结构性能，指导设计施工，并为并不相同结构的应用提供结构依据。

1管桁架结构概述近年来，钢管结构不仅在海洋工程、桥梁工程中得到了广泛应用，而且在工业及民用建筑中的应用日益愈来愈广泛，结构在我国建筑结构中的应用也越来越多，如宝钢三期工程中采用方管桁架，吉林滑冰练习馆、齐齐哈尔冰雪展览馆、上海“东方明珠”电视塔微观和长春南岭万人体育馆均采用方钢管作为主要结构构件，广州体育馆屋盖采用了方钢管和圆钢管，上海虹口体育场采用圆钢管作为屋面承力体系，成都双流机场屋盖采用了圆钢管作为主要受力构件。

在公共建筑领域，钢管结构中独特的结构形式层出不穷，如悉尼水上运动中心，美国迦登格罗芙水晶钟楼；单层大的空间建筑领域，除了在超级市场、货栈和仓库中继续广泛应用外，还出现了一些超大型结构，如澳洲章楦机场机库，大阪国际机场候机厅；另外还有轻型大跨结构，如人行天桥和起重机结构；其他特殊用途的结构，如固定式桅杆和航天发射架等。

2001年建成的建筑面积7250的北京植物园展览温室采用是国内首次采用相贯节点的切线钢管桁架结构。

钢结构用材为16Mn，钢管最大规格为299mmx12mm，钢结构总吨位720t。

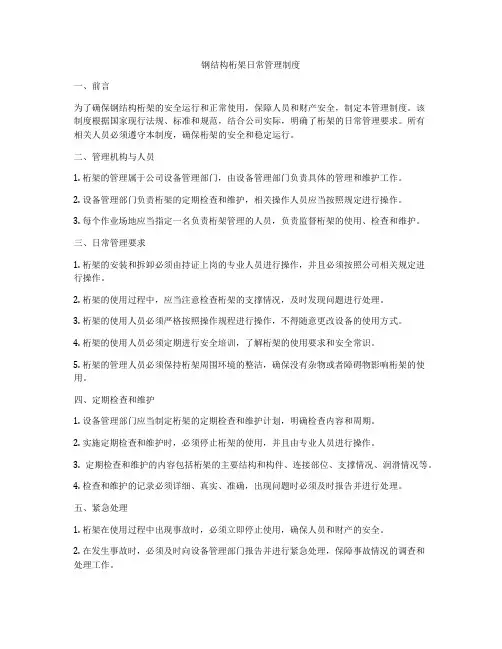

钢结构桁架日常管理制度一、前言为了确保钢结构桁架的安全运行和正常使用，保障人员和财产安全，制定本管理制度。

该制度根据国家现行法规、标准和规范，结合公司实际，明确了桁架的日常管理要求。

所有相关人员必须遵守本制度，确保桁架的安全和稳定运行。

二、管理机构与人员1. 桁架的管理属于公司设备管理部门，由设备管理部门负责具体的管理和维护工作。

2. 设备管理部门负责桁架的定期检查和维护，相关操作人员应当按照规定进行操作。

3. 每个作业场地应当指定一名负责桁架管理的人员，负责监督桁架的使用、检查和维护。

三、日常管理要求1. 桁架的安装和拆卸必须由持证上岗的专业人员进行操作，并且必须按照公司相关规定进行操作。

2. 桁架的使用过程中，应当注意检查桁架的支撑情况，及时发现问题进行处理。

3. 桁架的使用人员必须严格按照操作规程进行操作，不得随意更改设备的使用方式。

4. 桁架的使用人员必须定期进行安全培训，了解桁架的使用要求和安全常识。

5. 桁架的管理人员必须保持桁架周围环境的整洁，确保没有杂物或者障碍物影响桁架的使用。

四、定期检查和维护1. 设备管理部门应当制定桁架的定期检查和维护计划，明确检查内容和周期。

2. 实施定期检查和维护时，必须停止桁架的使用，并且由专业人员进行操作。

3. 定期检查和维护的内容包括桁架的主要结构和构件、连接部位、支撑情况、润滑情况等。

4. 检查和维护的记录必须详细、真实、准确，出现问题时必须及时报告并进行处理。

五、紧急处理1. 桁架在使用过程中出现事故时，必须立即停止使用，确保人员和财产的安全。

2. 在发生事故时，必须及时向设备管理部门报告并进行紧急处理，保障事故情况的调查和处理工作。

3. 事故处理后，必须对桁架进行全面检查和维修，确保桁架的安全和稳定。

六、附则1. 本制度自颁布之日起生效，任何单位和个人不得违反本制度的规定。

2. 设备管理部门负责对相关人员进行桁架管理制度的培训和宣传，确保所有人员的执行力和理解力。

钢结构桁架施工方案一、项目概况二、施工前准备工作1.根据设计图纸进行标高和轴线的设置，确保施工的准确性。

2.检查工地平整度和地下管道布置情况，并进行必要的清理和调整。

3.提前采购所需的钢材和其他施工材料，并按照规定储存好。

三、钢结构施工方案1.钢结构的施工方式采用预制承重梁和柱的方式，可以提高施工速度和质量。

2.钢柱的安装：首先按照设计要求划定钢柱的位置和高度，然后将钢柱固定在地基上，并采取必要的支撑措施以确保其稳定性。

3.钢梁的安装：在钢柱上方设置临时支架，将预制的钢梁吊装到位，并采取临时支撑措施，确保梁的位置和高度准确无误。

4.钢屋面的安装：根据设计图纸设置屋面的形状和檐口的位置，将预制的钢屋面板安装到位，并采取必要的固定和连接措施，确保屋面的安全稳定。

5.钢结构的防腐处理：在钢结构施工完成后进行防腐处理，以提高其耐久性和使用寿命。

1.根据设计图纸划定桁架的位置和高度，并设置临时支架以确保施工的准确无误。

2.桁架的制作：根据设计要求预制桁架的单元构件，然后在工地上进行组装和连接。

3.桁架的安装：将吊装设备悬挂在桁架上方，然后将预制的桁架单元吊装到位，并采取临时支撑措施，确保桁架的稳定性。

4.桁架的连接和固定：根据设计要求进行桁架单元之间的连接和固定，以确保整个桁架的稳定性和强度。

5.桁架的防腐处理：在桁架施工完成后进行防腐处理，以提高其耐久性和使用寿命。

五、安全措施1.进行安全氛围教育，确保所有施工人员了解并遵守施工现场的安全规范。

2.设置安全警示标志，并制定相应的安全管理制度。

3.检查和维护施工设备的安全性能，确保设备操作人员的安全。

4.定期检查施工现场，消除潜在的安全隐患。

六、质量控制1.根据设计要求，对施工过程中的产品和材料进行质量检验，确保其符合国家标准和要求。

2.设立质量检查组，并进行定期检查，及时纠正施工中的问题，确保施工质量。

七、总结本施工方案采用钢结构和桁架结构相结合的方式，能够提高施工效率和结构的安全稳定性。

钢结构钢桁架钢结构在现代建筑中扮演着举足轻重的角色，而钢桁架作为钢结构的重要组成部分，更是具有广泛的应用和独特的优势。

钢桁架是一种由钢材组成的桁架结构，通常由上弦杆、下弦杆、腹杆等构件通过节点连接而成。

它具有很高的强度和刚度，能够承受较大的荷载，并且在跨度较大的建筑中表现出色。

从结构形式上来看，钢桁架可以分为多种类型。

常见的有三角形桁架、梯形桁架、平行弦桁架等。

三角形桁架由于其稳定性较好，常用于屋架结构；梯形桁架则在桥梁等结构中较为常见，因为它可以更好地适应不同的跨度和荷载要求；平行弦桁架则具有制作和安装方便的优点，在一些工业厂房和仓库中经常使用。

钢桁架的优点众多。

首先，它的材料强度高，能够在相同的承载能力下，相比其他结构使用更少的材料，从而减轻结构自重，降低基础造价。

其次，钢桁架的制造和安装相对较为简便，可以在工厂预制好各个构件，然后运输到现场进行组装，大大缩短了施工周期。

再者，由于钢材的可重复利用性，钢桁架在建筑拆除后，其钢材还可以回收再利用，符合可持续发展的理念。

在实际应用中，钢桁架在大跨度建筑中展现出了无可替代的作用。

例如，大型体育场馆、展览馆、火车站等公共建筑，往往需要宽敞的无柱空间来满足使用功能的要求，钢桁架结构就能够很好地实现这一目标。

以体育场馆为例，巨大的钢桁架屋顶不仅为观众提供了良好的遮蔽，还营造出了宏伟壮观的建筑形象。

在工业建筑领域，钢桁架也有着广泛的应用。

例如，工厂的厂房常常需要较大的跨度来布置生产线和设备，钢桁架结构可以提供足够的空间，并且能够满足工业生产对结构强度和稳定性的要求。

然而，钢桁架的设计和施工也并非毫无挑战。

在设计过程中，需要精确计算各种荷载，包括恒载、活载、风载、雪载等，以确保结构的安全性和可靠性。

同时，节点的设计也是至关重要的，节点的连接方式和强度直接影响着整个桁架结构的性能。

在施工方面，钢桁架的安装需要高精度的测量和定位，以及专业的施工设备和技术，以保证各个构件能够准确地连接在一起。
