伺服电动机认知1．永磁交流伺服系统概述现代高性能的伺服系统，大多数采用永磁交流伺服系统，其中包括永磁同步交流伺服电动机和全数字交流永磁同步伺服驱动器两部分。
(1)交流伺服电动机的工作原理伺服电机内部的转子是永久磁铁，驱动器控制的u／V／W三相电形成电磁场，转子在此磁场的作用下转动，同时电动机自带的编码器反馈信号给驱动器，驱动器根据反馈值与目标值进行比较，调整转子转动的角度。
伺服电动机的精度决定于编码器的精度(线数)。
伺服驱动器控制交流永磁伺服电动机(PMSM)时，可分别工作在电流(转矩)、速度、位置控制方式下。
系统的控制结构框图如图7-17所示。
系统基于测量电机的两相电流反馈(Ia、Ib)和电机位置。
将测得的相电流(Ia、Ib)结合位置信息，经坐标变化(从a，b，c坐标系转换到转子d，q坐标系)，得到Ia、Ib分量，分别进入各自的电流调节器。
电流调节器的输出经过反向坐标变化(从d，q坐标系转换到a，b，c坐标系)，得到三相电压指令。
控制芯片通过这三相电压指令，经过反向、延时后，得到6路PWM波输出到功率器件，控制电机运行。
伺服驱动器均采用数字信号处理器(DSP)作为控制核心，其优点是可以实现比较复杂的控制算法，实现数字化、网络化和智能化。
功率器件普遍采用以智能功率模块(IPM)为核心设计的驱动电路，IPM内部集成了驱动电路，同时具有过电压、过电流、过热、欠压等故障检测保护电路，在主回路中还加入了软启动电路，以减小启动过程对驱动器的冲击。
智能功率模块(IPM)的主要拓扑结构是采用了三相桥式电路，原理图如图7-18所示。
利用了脉宽调制技术(Pulse width Modulation，PWM)，通过改变功率晶体管交替导通的时间来改变逆变器输出波形的频率，改变每半周期内晶体管的通断时问比，即通过改变脉冲宽度来改变逆变器输出电压幅值的大小以达到调节功率的目的。
关于图7-17中的矢量控制原理，此处不予讨论。
永磁交流伺服电机原理近年来由于无刷式伺服（马达）电机(brushless servo motor)制造与控制技术的急速发展，再加上大规模集成电路与半导体功率组件的进步，使其商品化产品日益增多，在高性能伺服应用场合如计算机控制数值工具机、工业机器人等，均已逐渐取代了传统式的有电刷的直流伺服电机(dc servo motor)。
无刷式伺服电动机主要可分为两大类(表1) (1)无刷式直流伺服电机(brushless dc servo motor)，一般亦称的为永磁式同步电机(PM synchronous motor) 或永磁式交流伺服电机(PM ac servo motor)，(2)感应式交流伺服电机(induction ac servo motor)。
无刷式直流伺服电机采用内装式的霍尔效应(Hall-effect)传感器组件来检测转子的绝对位置以决定功率组件的触发时序，其效用有如将直流伺服电机的机械式电刷换相(mechanical commutation)改为电子式换相(electronic commutation)，因而去除了直流伺服电动机因电刷所带来的限制。
目前一般永磁式交流伺服电机的回接组件多采用解角器(resolver) 或光电解编码马器(photo encoder)，前者可量测转子绝对位置，后者则祇能测得转子旋转的相对位置，电子换相则设计于驱动器内。
表1伺服电机的分类永磁式直流伺服电动机如图1(a)所示，其永久磁铁在外，而会发热的电枢线圈(armature winding)在内，因此散热较为困难，降低了功率体积比，在应用于直接驱动(direct-drive)系统时，会因热传导而造成传动轴(如导螺杆)的热变形。
但对交流伺服电机而言，不论是永磁式或感应式，其造成旋转磁场的电枢线圈，如图1(b)所示，均置于电机的外层，因而散热较佳，有较高的功率体积比，且可适用于直接驱动系统。
交流电机依其扭矩产生方式可分为两大类(1)同步交流电机(synchronous ac motor)与(2)感应交流电机(induction ac motor)，同步交流电机因其转子可由外界电源或由本身磁铁而造成的磁场与定子的旋转磁场交互作用而达到同步转速，但是感应交流电机的转子则因定子与转子间的变压器效应(transformer effect)而产生转子感应磁场，为了维持此感应磁场以产生旋转扭矩，转子与定子的旋转磁场间必须有一相对运动—滑差(slip)，因此感应电机的转速无法达到同步转速。
交流伺服永磁电机选型手册1,2016警告和操作注意事项1.拆装光电编码器，否则破坏编码器与电动机绕组的相对位置(零点)而致使电动机无法运行!2.在正常气候条件下，用500V兆欧表测量电动机绕组对机壳的绝缘电阻,其值不应小于20MΩ。
3.按本使用说明书所述的电动机与驱动单元接线方式正确连接，确保保护接地牢固可靠。
4.电动机从零速至最高速空载运行,应无异常噪声和震动，方可投入负载运行。
5.电动机运行中，切勿接触运转中的电动机轴以及电动机外壳。
6.具有相应资格的人员，才能调整、维护电动机。
7.不得拖拽电线（缆）、电动机轴搬运电动机。
8.用户对产品的任何改动本公司将不承担任何责任。
本使用说明书由最终用户收藏。
1伺服电机为自冷式散热方式，安装时请选择足够大的安装板。
伺服电机长期工作，机体本身会有一定的温度，这是正常情况。
装配了失电制动器的伺服电机，其失电制动器的电源必须由驱动器控制开闭，否则会造成工作状态不佳。
2伺服电机内装精密反馈元件，严禁重力敲击电机轴伸端及后部。
严禁随意更改、折装及加工电机部件。
工作运行环境1.海拔高度不超过1000m。
当海拔高度超过1000m时，需考虑到因空气冷却效果减弱对部分性能指标的影响。
2.环境温度在-10℃~+40℃的范围内。
3.空气相对湿度≤90%(无凝露)。
4.AC稳态电压值为(0.85~1.1)×额定电压值。
3伺服电机型号说明安装及联线U、V、W为伺服电机绕组线圈引线端。
4绝对值编码器定义:注意：60制动器有极性要求:“2”接“+”,“3”接“-”,使用电压:DC 24V80、90、110、130制动器接DC 24V.150、180制动器有DC24V和DC100V两种，具体使用电压看电机标签.560电机外形图如装抱闸，则电机机身长度增加46mm.注意事项：60抱闸电机，接DC24V电源，“2”接正，“3”接负，有极性要求.6780电机外形图.如装抱闸，则电机机身长度增加44mm 8990电机外形图.如装抱闸，则电机机身长度增加42mm 1011110电机外形图如装抱闸，则电机机身长度增加42mm.1213130电机外形图如装抱闸，则电机机身长度增加41mm.14151617150电机外形图如装抱闸，则电机机身长度增加62mm.1819150电机外形图如装抱闸，则电机机身长度增加62mm.2021180电机外形图如装抱闸，则电机机身长度增加45mm 22232425。
交流伺服电机交流伺服电机是一种广泛应用于工业自动化领域的电机类型，在现代生产中发挥着重要作用。
交流伺服电机通过内置的编码器反馈系统，可以实现精确的位置控制和速度控制，从而提高了生产效率和产品质量。
本文将介绍交流伺服电机的工作原理、应用领域以及优势特点。
工作原理交流伺服电机通过电子控制系统控制电流的大小和方向，从而控制电机转子的位置和速度。
其工作原理包括位置控制回路、速度控制回路和电流控制回路。
位置控制回路接收编码器反馈信号，比较目标位置和当前位置之间的差异，通过控制电流大小和方向来驱动电机转子转动至目标位置。
速度控制回路根据编码器反馈信号和设定速度值之间的差异，控制电机的转速。
电流控制回路则根据速度控制回路的输出，控制电机的电流大小和方向，以实现精确的速度控制。
应用领域交流伺服电机广泛应用于各种自动化设备和机械领域，如工业机器人、数控机床、包装设备、印刷设备等。
在这些领域，交流伺服电机可以提供精确的位置控制和速度控制，满足高效生产的需求。
同时，在医疗设备、航空航天等领域也有着重要应用，用于控制精密的运动系统。
优势特点交流伺服电机相比其他类型的电机具有以下优势特点：•高精度：交流伺服电机具有较高的控制精度，可以实现微米级的定位精度，适用于需要高精度控制的应用。
•高效率：交流伺服电机运行稳定，能够提供较高的效率，降低能源消耗，节省生产成本。
•响应速度快：交流伺服电机响应速度快，可以在短时间内实现从静止到目标速度的转变，提高生产效率。
•可编程控制：交流伺服电机可以通过程序控制实现各种运动模式和轨迹规划，满足不同应用的需求。
总体而言，交流伺服电机在工业自动化领域具有重要地位，通过其高精度、高效率和快速的特点，为生产提供了稳定可靠的动力支持。
本文简要介绍了交流伺服电机的工作原理、应用领域以及优势特点，希望能够帮助读者更好地了解交流伺服电机的基本知识。

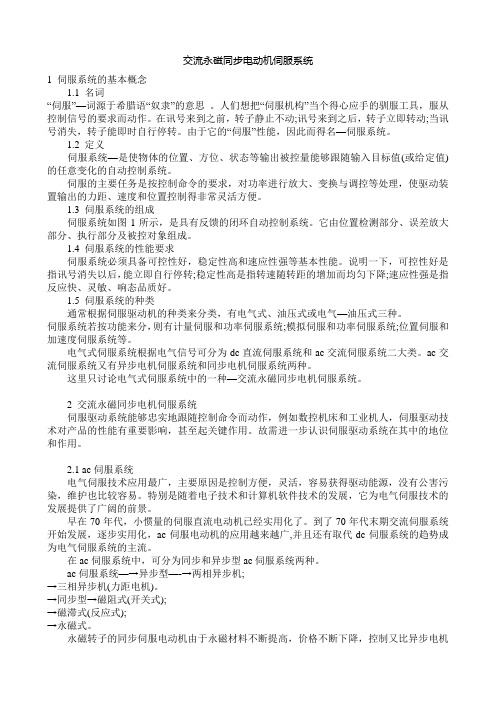

交流永磁同步电动机伺服系统1 伺服系统的基本概念1.1 名词“伺服”—词源于希腊语“奴隶”的意思。
人们想把“伺服机构”当个得心应手的驯服工具，服从控制信号的要求而动作。
在讯号来到之前，转子静止不动;讯号来到之后，转子立即转动;当讯号消失，转子能即时自行停转。
由于它的“伺服”性能，因此而得名—伺服系统。
1.2 定义伺服系统—是使物体的位置、方位、状态等输出被控量能够跟随输入目标值(或给定值)的任意变化的自动控制系统。
伺服的主要任务是按控制命令的要求，对功率进行放大、变换与调控等处理，使驱动装置输出的力距、速度和位置控制得非常灵活方便。
1.3 伺服系统的组成伺服系统如图1所示，是具有反馈的闭环自动控制系统。
它由位置检测部分、误差放大部分、执行部分及被控对象组成。
1.4 伺服系统的性能要求伺服系统必须具备可控性好，稳定性高和速应性强等基本性能。
说明一下，可控性好是指讯号消失以后，能立即自行停转;稳定性高是指转速随转距的增加而均匀下降;速应性强是指反应快、灵敏、响态品质好。
1.5 伺服系统的种类通常根据伺服驱动机的种类来分类，有电气式、油压式或电气—油压式三种。
伺服系统若按功能来分，则有计量伺服和功率伺服系统;模拟伺服和功率伺服系统;位置伺服和加速度伺服系统等。
电气式伺服系统根据电气信号可分为dc直流伺服系统和ac交流伺服系统二大类。
ac交流伺服系统又有异步电机伺服系统和同步电机伺服系统两种。
这里只讨论电气式伺服系统中的一种—交流永磁同步电机伺服系统。
2 交流永磁同步电机伺服系统伺服驱动系统能够忠实地跟随控制命令而动作，例如数控机床和工业机人，伺服驱动技术对产品的性能有重要影响，甚至起关键作用。
故需进一步认识伺服驱动系统在其中的地位和作用。
2.1 ac伺服系统电气伺服技术应用最广，主要原因是控制方便，灵活，容易获得驱动能源，没有公害污染，维护也比较容易。
特别是随着电子技术和计算机软件技术的发展，它为电气伺服技术的发展提供了广阔的前景。
交流永磁伺服电机是一种广泛应用于现代工业和自动化领域的重要设备。
以下是对交流永磁伺服电机的一些主要知识点的总结：
1.工作原理：交流永磁伺服电机的工作原理基于磁场与电流之间的相互作用。
通过控制电机的电流，可以改变电机的磁场，进而控制电机的转动。
2.结构：交流永磁伺服电机主要由定子、转子和控制器组成。
定子包含一个或多个绕组，用于产生励磁磁场。
转子通常由永磁体构成，用于产生转矩。
控制器负责控制电机的电流和电压，以实现电机的精确控制。
3.控制方式：交流永磁伺服电机可以通过开环或闭环控制方式进行控制。
开环控制通过给定电压或电流控制电机的转速和位置，而闭环控制则通过反馈信号与设定值比较，实现电机的精确控制。
4.优点：交流永磁伺服电机具有高效率、高精度、高响应速度等优点。
此外，由于其采用永磁体作为转子，因此具有较高的扭矩密度和较低的维护成本。
5.应用领域：交流永磁伺服电机广泛应用于机床、机器人、电力电子、航空航天等领域。
在这些领域中，交流永磁伺服电机被用于精确控制机器的运动和位置，实现高效、精准的生产和加工。
以上是对交流永磁伺服电机的一些主要知识点的总结。
在实际应用中，需要根据具体的应用场景和需求选择合适的交流永磁伺服电机，并进行合理的配置和控制。
永磁同步伺服电动机工作原理永磁同步伺服电动机（Permanent Magnet Synchronous Servo Motor，简称PMSM）是一种利用永磁体产生磁场与电流产生磁场之间的相互作用来实现转动的电动机。
它具有高效率、高功率密度、高控制精度等优点，在众多领域得到了广泛应用。
PMSM的工作原理可以简单概括为：通过在转子上安装永磁体，使得转子具有永久磁性，而在定子上通过绕组通以交流电流，产生旋转磁场。
转子上的永磁体与定子上的旋转磁场之间产生磁力作用，从而使得转子转动。
同时，通过改变定子绕组的电流，可以实现对电机的速度和力矩的精确控制。
PMSM的转子通常由两种类型的永磁体组成：永磁体沿轴向排列的表面永磁体和沿轴向排列的内部永磁体。
这两种类型的永磁体都可以产生强大的磁场，从而使得电机具有较高的输出功率。
PMSM中的转子磁场与定子磁场之间的相互作用可以通过反电动势来实现。
当定子绕组中的电流改变时，会产生反电动势。
这个反电动势与转子磁场的相对运动速度成正比，反电动势与转子磁场之间的相对运动速度的方向相反。
因此，通过检测反电动势的大小和方向，可以获得转子位置和速度信息，并实现对电机的精确控制。
PMSM的控制系统通常采用矢量控制技术，即通过控制定子绕组中的电流矢量来实现电机的转速和力矩的精确控制。
矢量控制技术可以将电机的转子磁场与定子磁场的相对运动速度的大小和方向进行精确控制，从而实现对电机的高效率控制。
PMSM的工作原理可以通过以下步骤进行简单说明：1. 通过外部电源将交流电流输入到定子绕组中，产生旋转磁场；2. 定子绕组中的交流电流会产生一个旋转磁场，这个旋转磁场与转子上的永磁体之间产生磁力作用；3. 磁力作用使得转子开始转动，转动的速度和方向与定子绕组中的电流有关；4. 通过改变定子绕组中的电流，可以改变磁力的大小和方向，从而改变转子的转动速度和方向；5. 反电动势的检测可以获得转子位置和速度信息，通过控制定子绕组中的电流矢量，可以实现对电机的精确控制。
