交流伺服电动机的原理及三种转速控制方式

伺服电机是自动控制系统和计算装置中广泛应用的一种执行元件，很多第一次接触到这个产品的朋友肯定一头雾水，不知道它到底是什么。

下面小编就给大家详细介绍一下到底伺服电机是什么东西以及它的分类。

伺服电动机（或称执行电动机）是自动控制系统和计算装置中广泛应用的一种执行元件。

其作用为把接受的电信号转换为电动机转轴的角位移或角速度。

按电流种类的不同，伺服电动机可分为直流和交流两大类。

一、交流伺服电动机结构和原理交流伺服电动机的定子绕组和单相异步电动机相似，它的定子上装有两个在空间相差90°电角度的绕组，即励磁绕组和控制绕组。

运行时励磁绕组始终加上一定的交流励磁电压，控制绕组上则加大小或相位随信号变化的控制电压。

转子的结构形式笼型转子和空心杯型转子两种。

笼型转子的结构与一般笼型异步电动机的转子相同，但转子做的细长，转子导体用高电阻率的材料作成。

其目的是为了减小转子的转动惯量，增加启动转矩对输入信号的快速反应和克服自转现象。

空心杯形转子交流伺服电动机的定子分为外定子和内定子两部分。

外定子的结构与笼型交流伺服电动机的定子相同，铁心槽内放有两相绕组。

空心杯形转子由导电的非磁性材料（如铝）做成薄壁筒形，放在内、外定子之间。

杯子底部固定于转轴上，杯臂薄而轻，厚度一般在0.2—0.8mm，因而转动惯量小，动作快且灵敏。

交流伺服电动机的工作原理和单相异步电动机相似，LL是有固定电压励磁的励磁绕组，LK是有伺服放大器供电的控制绕组，两相绕组在空间相差90°电角度。

如果IL与Ik 的相位差为90°，而两相绕组的磁动势幅值又相等，这种状态称为对称状态。

与单相异步电动机一样，这时在气隙中产生的合成磁场为一旋转磁场，其转速称为同步转速。

旋转磁场与转子导体相对切割，在转子中产生感应电流。

转子电流与旋转磁场相互作用产生转矩，使转子旋转。

如果改变加在控制绕组上的电流的大小或相位差，就破坏了对称状态，使旋转磁场减弱，电动机的转速下降。

交流伺服电动机解析，交流伺服电动机的基本类型、控制方式及其特点交流伺服电动机，是将电能转变为机械能的一种机器。

交流伺服电动机主要由一个用以产生磁场的电磁铁绕组或分布的定子绕组和一个旋转电枢或转子组成。

电动机利用通电线圈在磁场中受力转动的现象而制成的。

交流伺服电动机主要由定子部分和转子部分组成，其中定子的结构与旋转变压器的定子基本相同，在定子铁心中也安放着空间互成90度电角度的两相绕组（其中一组为激磁绕组，另一组为控制绕组）。

交流伺服电动机控制精度高，矩频特性好，具有过载能力，多应用于物料计量，横封装置和定长裁切机上。

交流伺服电动机的基本类型与普通交流电动机类似，交流伺服电动机也分为异步和同步两种。

两相交流伺服电动机原理上就是一台两相异步电动机。

它的定子上正交放置两相绕组，这两相绕组一个叫励磁绕组，另一相为控制绕组。

转子一般有两种结构形式，一种是笼型转子，这种转子的结构与普通笼型感应电动机的转子相同；另一种是非磁性空心杯转子，其结构如图所示。

笼型转子与空心杯转子比较。

前者输出力矩大、结构简单、励磁电流小、效率高，唯一不足是转子转动惯量大，因而动态响应不如空心杯转子快。

空心杯转子具有惯性小，反应灵敏，调速范围大、但这种电动机的励磁电流较大，因而功率因素和效率较低。

运行时，励磁绕组一般施加固定单相交流电压，通过对控制绕组的控制电压进行必要的控制来实现对转速的调节。

同时应注意，在相位上是不同的。

交流伺服电动机的控制方式交流伺服电动机的控制方式有三种：（1）幅值控制幅值控制通过改变控制电压Uc的大小来控制电机转速，此时控制电压Uc与励磁电压Uf之间的相位差始终保持90°电角度。

控制绕组为额定电压时所产生的气隙磁通势为圆形旋转磁通势，产生的电磁转距最大。

（2）相位控制通过改变控制电压Uc与励磁电压Uf之间的相位差来实现对电机转速和转向的控制，而控制电压的幅值保持不变。

Uc相位通过移相器可以改变，从而改变两者之间的相位差，（3）幅值相位控制励磁绕组串接电容c后再接到交流电源上，控制电压Uc与电源同相位，但幅值可以调节，当Uc的幅值可以改变时，转子绕组的耦合作用，使励磁绕组的电流If也变化，从而使励磁绕组上的电压Uf及电容上的电压uc也跟随改变，Uc与Uf的相位差？也随之改变，即改变Uc的大小，Uc与Uf的相位差也随之改变，从而改变电机的转速。

交流伺服电动机的原理及三种转速控制方式交流伺服电机的定子装有三相对称的绕组，而转子是永久磁极。

当定子的绕组中通过三相电源后，定子与转子之间必然产生一个旋转场。

这个旋转磁场的转速称为同步转速。

电机的转速也就是磁场的转速。

由于转子有磁极，所以在极低频率下也能旋转运行。

所以它比异步电机的调速范围更宽。

而与直流伺服电机相比，它没有机械换向器，特别是它没有了碳刷，完全排除了换向时产生火花对机槭造成的磨损，另外交流伺服电机自带一个编码器。

可以随时将电机运行的情况“报告”给驱动器，驱动器又根据得到的11报告"更精确的控制电机的运行。

由此可见交流伺服电机优点确实很多。

可是技术含量也高了，价格也高了。

最重要是对交流伺服电机的调试技术提高了。

也就是电机虽好，如果调试不好一样是问题多多。

伺服电机内部的转子是永磁铁，驱动器控制的U/V/W三相电形成电磁场，转子在此磁场的作用下转动，同时电机自带的编码器反馈信号给驱动器，驱动器根据反馈值与H标值进行比较，调整转子转动的角度。

伺服电机的精度决定于编码器的精度（线数）。

伺服电动机（或称执行电动机）是自动控制系统和计算装置中广泛应用的一种执行元件。

其作用为把接受的电信号转换为电动机转轴的角位移或角速度，按电流种类的不同，伺服电动机可分为直流和交流两大类。

下面简单介绍交流伺服电动机有以下三种转速控制方式：(1)幅值控制控制电流与励磁电流的相位差保持90°不变，改变控制电压的大小。

(2)相位控制控制电压与励磁电压的大小，保持额定值不变，改变控制电压的相位。

(3)幅值一相位控制同时改变控制电压幅值和相位.交流伺服电动机转轴的转向随控制电压相位的反相而改变。

交流伺服电动机调速系统介绍概述交流伺服电动机调速系统是一种广泛应用于工业自动化领域的高性能电动机控制系统。

它通过对电机的电流和速度进行精准控制，实现高速度、高精度的电动机调速。

本文将详细介绍交流伺服电动机调速系统的工作原理、组成部分、应用领域以及优势等内容。

工作原理交流伺服电动机调速系统的工作原理基于闭环控制理论。

它通过反馈电机的位置、速度和转矩等信号，与预设值进行比较，并根据比较结果调整电机的控制信号，使电机以预期的速度和转矩运行。

系统主要包含三个部分：电机驱动器、位置反馈装置和控制器。

其中，电机驱动器将控制信号转换为电机驱动所需的电流和电压；位置反馈装置用于实时监测电机的位置和速度；控制器根据反馈信号和预设值进行控制算法运算，并输出控制信号给电机驱动器。

组成部分1. 电机驱动器电机驱动器是交流伺服电动机调速系统的核心组件。

它通过将控制信号转换为电机驱动所需的电流和电压，控制电机的转速和转矩。

通常使用的电机驱动器有两种类型：直流耦合型和速度闭环型。

直流耦合型驱动器适用于要求较低的精度和转速要求较高的应用，而速度闭环型驱动器则适用于对精度和速度要求较高的应用。

2. 位置反馈装置位置反馈装置用于实时监测电机的位置和速度。

常用的位置反馈装置有编码器、光电传感器和霍尔传感器等。

编码器是最常用的位置反馈装置，它通过检测电机轴上的旋转磁场脉冲来计算电机的位置和速度。

光电传感器和霍尔传感器则通过检测旋转齿轮的牙齿或永磁体的磁场变化来实现位置和速度的反馈。

3. 控制器控制器是交流伺服电动机调速系统的智能核心。

它根据反馈信号和预设值进行控制算法运算，并输出控制信号给电机驱动器。

常用的控制器有PID控制器和模糊控制器等。

PID控制器通过比例、积分和微分三个控制参数对反馈信号和预设值进行加权求和，得出控制信号。

模糊控制器则是一种基于模糊逻辑的控制方法，它通过定义模糊集合和规则库来实现对电机的控制。

应用领域交流伺服电动机调速系统广泛应用于以下领域：1.机床工业：用于铣床、车床、磨床等机床设备的高速度、高精度调速。

交流伺服电机的工作原理
伺服电机是一种特殊的电动机，它通过对电机的控制器进行反馈控制，实现精确的位置、速度和力矩控制。

以下是伺服电机的工作原理：
1. 传感器反馈：伺服电机系统通常会使用编码器来测量电机的转子位置，并将该信息反馈给控制器。

编码器可以采用绝对编码器或增量编码器，用于提供准确的位置信息。

2. 控制器：控制器是伺服电机系统的核心部件，它接收传感器反馈的位置信号，并根据设定值和反馈值之间的误差来生成控制信号。

控制器可以采用PID控制算法或其他控制算法，以确保输出信号能够精确地调节电机的转速和位置。

3. 动力放大器：控制器生成的控制信号会经过动力放大器，放大器会将低电平的控制信号转换为足够大的电流或电压，以驱动电机。

动力放大器通常具有过载保护功能，以防止电机过载或损坏。

4. 电机：伺服电机是一种特殊设计的电动机，它通常由一个转子和一个固定的定子组成。

控制器通过控制输出信号，调节电机的电流、电压和频率，以驱动转子旋转。

伺服电机通常具有高转矩、高精度和高响应速度的特点。

5. 反馈系统：伺服电机系统中的反馈系统起到提供准确位置信息的作用。

当电机工作时，编码器会不断测量转子的位置，并通过传感器将该信息反馈给控制器。

控制器会根据反馈信号和
设定值之间的误差来调整控制信号，以实现精确的位置控制。

通过以上的工作原理，伺服电机可以实现高精度的位置控制、速度控制和力矩控制。

它广泛应用于工业自动化、机器人技术、医疗设备等领域，为各种应用提供高效、精准的运动控制。

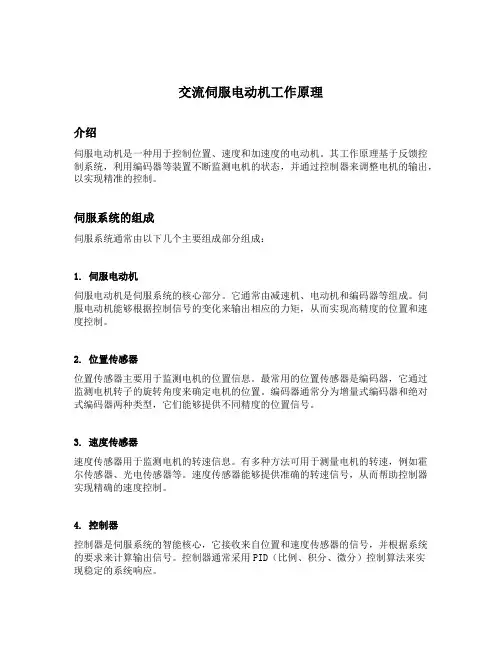

交流伺服电动机工作原理介绍伺服电动机是一种用于控制位置、速度和加速度的电动机。

其工作原理基于反馈控制系统，利用编码器等装置不断监测电机的状态，并通过控制器来调整电机的输出，以实现精准的控制。

伺服系统的组成伺服系统通常由以下几个主要组成部分组成：1. 伺服电动机伺服电动机是伺服系统的核心部分。

它通常由减速机、电动机和编码器等组成。

伺服电动机能够根据控制信号的变化来输出相应的力矩，从而实现高精度的位置和速度控制。

2. 位置传感器位置传感器主要用于监测电机的位置信息。

最常用的位置传感器是编码器，它通过监测电机转子的旋转角度来确定电机的位置。

编码器通常分为增量式编码器和绝对式编码器两种类型，它们能够提供不同精度的位置信号。

3. 速度传感器速度传感器用于监测电机的转速信息。

有多种方法可用于测量电机的转速，例如霍尔传感器、光电传感器等。

速度传感器能够提供准确的转速信号，从而帮助控制器实现精确的速度控制。

4. 控制器控制器是伺服系统的智能核心，它接收来自位置和速度传感器的信号，并根据系统的要求来计算输出信号。

控制器通常采用PID（比例、积分、微分）控制算法来实现稳定的系统响应。

伺服电动机的工作原理伺服电动机的工作原理可以分为如下几个步骤：1. 位置和速度反馈伺服系统首先通过位置传感器获取电机的当前位置信息，并与目标位置进行比较。

根据比较结果，控制器计算出位置偏差，并根据PID算法计算出控制输出。

同时，系统还通过速度传感器获取电机的当前速度信息，并与目标速度进行比较。

2. 控制输出控制器根据位置和速度偏差来计算控制输出。

控制输出主要包括电机的控制信号和驱动信号。

根据目标位置和速度，控制器将输出信号传递给电机驱动器。

3. 调节电机输出电机驱动器接收到控制信号后，将根据信号波形来控制电机的输出。

驱动器通常采用PWM（脉宽调制）技术来调节输出电流的大小和方向，从而实现对电机转矩的控制。

驱动器还会监测电机的状态，并将反馈信号发送给控制器。

三相交流伺服电机工作原理伺服电机是一种精密控制电机，主要用于需要精确定位和速度控制的应用中。

与普通的电机相比，伺服电机具有更高的转速稳定性、更高的精度和更快的响应速度。

伺服电机常用于工业机械、机器人、自动化设备等领域。

具体的工作原理如下：1.三相交流感应电动机三相交流感应电动机通常由定子和转子两部分组成。

定子是由三个相互平衡的绕组组成，每个绕组与电源相连，形成三个相位。

转子则是通过电磁感应产生的磁场与定子的磁场相互作用而转动。

在工作过程中，当三相电源通电时，产生的交流电流会在定子绕组中产生旋转磁场，而这个旋转磁场会感应出转子中的电流，从而产生转矩，使转子开始旋转。

2.反馈系统为了实现精确的位置和速度控制，伺服电机通常配备了反馈系统，以获取电机的实际状态信息。

反馈系统一般采用光电编码器、霍尔传感器等装置来检测转子的位置和速度。

光电编码器是一种通过光电原理来感应转子位置的装置。

它通常由一对光电探测器和一个光栅盘组成。

光栅盘上有许多细小的透明和不透明的条纹，当光栅盘随着转子旋转时，光电探测器会感应到由透明和不透明条纹形成的光信号变化，从而测量出转子的位置和速度。

霍尔传感器是一种基于霍尔效应的设备，能够检测磁场的变化。

它通常与转子磁极组合使用，当转子旋转时，磁场会随之变化，霍尔传感器会通过感应磁场的变化来测量转子的位置和速度。

3.电机控制器电机控制器是伺服电机的核心部件，它基于来自反馈系统的信息，通过控制电流的大小和方向来控制电机的转子位置和速度。

电机控制器通常由一块微处理器实现，其内部集成了控制算法和反馈调节功能。

控制算法通常采用PID控制算法，根据反馈系统返回的误差信号来动态调整控制参数，以实现精确的位置和速度控制。

此外，电机控制器还负责与外部设备进行通信，接收外部接口的指令，并将电机实际状态的信息反馈给外部设备。

总结起来，三相交流伺服电机的工作原理是通过三相交流感应电动机的旋转磁场和反馈系统的信号，配合电机控制器的控制算法和反馈调节功能，实现精密的位置和速度控制。

交流伺服电动机工作原理交流伺服电动机是一种常用的电机类型，在许多工业领域都有广泛的应用，如机床、自动化生产线、纺织机械等。

它具有精准的位置和速度控制能力，可以有效提高生产效率和产品质量。

本文将重点介绍交流伺服电动机的工作原理及其控制方法。

一、交流伺服电动机的工作原理交流伺服电动机的工作原理是将交流电源输出的三相电压经过控制器处理后，传递给电机三相绕组，从而形成旋转磁场，驱动电机转动。

控制器通过对电机绕组的电流、角度和速度进行精确控制，可以实现电机的精准位置和速度控制。

具体来说，交流伺服电动机的工作过程如下：1. 信号传输：电机控制器将位置和速度信号传输给电机。

2. 控制器处理：控制器接收信号后，根据要求计算出驱动电机所需的电流和角度。

3. 电机绕组：将控制器输出的电流和角度信号传输给电机三相绕组。

4. 旋转磁场：绕组受到信号的作用后，形成旋转磁场，驱动电机旋转。

5. 反馈信号：电机转动时，编码器会不断输出位置和速度信息，送回给控制器。

6. 控制器处理：控制器通过对反馈信号的处理，调整电流、角度和速度，以达到控制目标。

二、交流伺服电动机的控制方法交流伺服电动机的控制方法一般分为位置控制和速度控制两种。

1. 位置控制：交流伺服电动机可以根据控制器输入的位置指令，到达指定的位置后停止或维持该位置，具有较高的精度和可靠性。

位置控制一般采用PID控制算法，通过对反馈信号和指令信号的比较，调整电流大小和方向，改变电机的转速和角度，使电机实现准确的位置控制。

2. 速度控制：交流伺服电动机还可以根据控制器输入的速度指令，以一定的速度旋转。

速度控制通常采用闭环控制，将编码器输出的速度信号与目标速度信号进行比较，控制电机输出的电流大小和方向，调整电机的转速，使得电机实现精确的速度控制。

三、交流伺服电动机的优点与应用交流伺服电动机具有许多优点，主要包括以下几点：1. 精度高：交流伺服电动机具有高精度的位置和速度控制，可以达到毫米或微米级别的精度。
