交流伺服电动机

交流伺服电动机解析，交流伺服电动机的基本类型、控制方式及其特点交流伺服电动机，是将电能转变为机械能的一种机器。

交流伺服电动机主要由一个用以产生磁场的电磁铁绕组或分布的定子绕组和一个旋转电枢或转子组成。

电动机利用通电线圈在磁场中受力转动的现象而制成的。

交流伺服电动机主要由定子部分和转子部分组成，其中定子的结构与旋转变压器的定子基本相同，在定子铁心中也安放着空间互成90度电角度的两相绕组（其中一组为激磁绕组，另一组为控制绕组）。

交流伺服电动机控制精度高，矩频特性好，具有过载能力，多应用于物料计量，横封装置和定长裁切机上。

交流伺服电动机的基本类型与普通交流电动机类似，交流伺服电动机也分为异步和同步两种。

两相交流伺服电动机原理上就是一台两相异步电动机。

它的定子上正交放置两相绕组，这两相绕组一个叫励磁绕组，另一相为控制绕组。

转子一般有两种结构形式，一种是笼型转子，这种转子的结构与普通笼型感应电动机的转子相同；另一种是非磁性空心杯转子，其结构如图所示。

笼型转子与空心杯转子比较。

前者输出力矩大、结构简单、励磁电流小、效率高，唯一不足是转子转动惯量大，因而动态响应不如空心杯转子快。

空心杯转子具有惯性小，反应灵敏，调速范围大、但这种电动机的励磁电流较大，因而功率因素和效率较低。

运行时，励磁绕组一般施加固定单相交流电压，通过对控制绕组的控制电压进行必要的控制来实现对转速的调节。

同时应注意，在相位上是不同的。

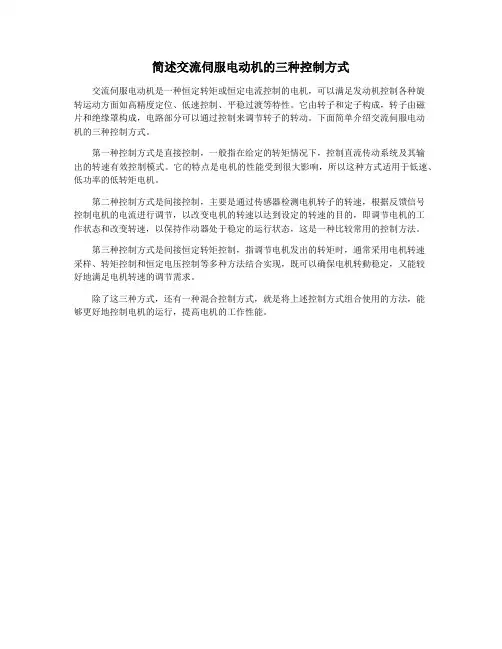

交流伺服电动机的控制方式交流伺服电动机的控制方式有三种：（1）幅值控制幅值控制通过改变控制电压Uc的大小来控制电机转速，此时控制电压Uc与励磁电压Uf之间的相位差始终保持90°电角度。

控制绕组为额定电压时所产生的气隙磁通势为圆形旋转磁通势，产生的电磁转距最大。

（2）相位控制通过改变控制电压Uc与励磁电压Uf之间的相位差来实现对电机转速和转向的控制，而控制电压的幅值保持不变。

Uc相位通过移相器可以改变，从而改变两者之间的相位差，（3）幅值相位控制励磁绕组串接电容c后再接到交流电源上，控制电压Uc与电源同相位，但幅值可以调节，当Uc的幅值可以改变时，转子绕组的耦合作用，使励磁绕组的电流If也变化，从而使励磁绕组上的电压Uf及电容上的电压uc也跟随改变，Uc与Uf的相位差？也随之改变，即改变Uc的大小，Uc与Uf的相位差也随之改变，从而改变电机的转速。

交流伺服电动机实验报告交流伺服电动机实验报告一、引言交流伺服电动机是一种广泛应用于工业自动化领域的电动机。

它具有高精度、高效率和快速响应等优点，在机械控制系统中扮演着重要的角色。

本实验旨在通过对交流伺服电动机的实际应用和性能测试，深入了解其工作原理和特性。

二、实验设备与方法本实验采用了一台常见的交流伺服电动机系统，包括电机、伺服驱动器和控制器。

实验过程中，我们通过改变控制器发送给驱动器的指令，来控制电动机的转速和位置。

同时，利用示波器和测速仪等仪器，对电动机的性能进行测试和分析。

三、实验结果与分析1. 转速控制实验首先，我们进行了转速控制实验。

通过改变控制器发送的转速指令，我们观察到电动机的转速能够准确地跟随指令变化。

实验结果显示，交流伺服电动机具有较高的转速控制精度和稳定性，能够满足工业自动化系统对转速精度的要求。

2. 位置控制实验接下来，我们进行了位置控制实验。

通过改变控制器发送的位置指令，我们观察到电动机能够准确地移动到指定位置。

实验结果显示，交流伺服电动机具有较高的位置控制精度和响应速度，能够满足工业自动化系统对位置控制的要求。

3. 转矩控制实验为了进一步了解交流伺服电动机的性能，我们进行了转矩控制实验。

通过改变控制器发送的转矩指令，我们观察到电动机能够在不同负载下输出相应的转矩。

实验结果显示，交流伺服电动机具有较高的转矩输出能力和稳定性，能够适应不同负载的需求。

四、实验结论通过本次实验，我们对交流伺服电动机的工作原理和性能有了更深入的了解。

实验结果表明，交流伺服电动机具有高精度、高效率和快速响应等优点，适用于工业自动化系统中对转速、位置和转矩等要求较高的场景。

五、实验总结本实验通过对交流伺服电动机的实际应用和性能测试，深入了解了其工作原理和特性。

同时，我们还学习到了如何通过控制器发送指令来控制电动机的转速、位置和转矩，并通过仪器测试和分析来评估电动机的性能。

这些知识和技能对于我们今后在工业自动化领域的研究和实践具有重要意义。

一、实验目的1. 理解交流伺服电动机的结构和工作原理；2. 掌握交流伺服电动机的调速方法；3. 分析交流伺服电动机的动态特性；4. 体验交流伺服电动机在实际应用中的优势。

二、实验原理交流伺服电动机是一种将电能转换为机械能的电动机，广泛应用于自动控制系统、计算装置等领域。

其工作原理是：在定子中安装三相对称的绕组，转子为鼠笼式转子。

当定子绕组中通过三相电源时，产生一个旋转磁场，转子在此磁场的作用下转动。

通过改变控制电压Uk的幅值或相位，可以实现对电动机转速的控制。

三、实验仪器与设备1. 交流伺服电动机；2. 信号发生器；3. 数据采集仪；4. 电脑；5. 连接线。

四、实验步骤1. 搭建实验电路，将交流伺服电动机、信号发生器、数据采集仪和电脑连接好；2. 设置信号发生器的输出频率为50Hz，幅值为220V；3. 开启信号发生器，观察交流伺服电动机的转速；4. 改变信号发生器的输出频率和幅值，观察交流伺服电动机的转速变化；5. 分析交流伺服电动机的动态特性，如启动时间、稳态误差等；6. 比较交流伺服电动机与普通异步电动机在调速性能、动态特性等方面的差异。

五、实验结果与分析1. 当信号发生器的输出频率为50Hz，幅值为220V时，交流伺服电动机的转速为1500r/min；2. 当信号发生器的输出频率降低至30Hz，幅值保持不变时，交流伺服电动机的转速降低至1000r/min；3. 当信号发生器的输出频率提高至70Hz，幅值保持不变时，交流伺服电动机的转速提高至2100r/min；4. 交流伺服电动机的启动时间约为0.5秒，稳态误差小于1%；5. 与普通异步电动机相比，交流伺服电动机在调速性能、动态特性等方面具有明显优势。

六、实验结论1. 交流伺服电动机是一种性能优良的电动机，具有调速范围宽、动态响应快、控制精度高等特点；2. 通过改变控制电压Uk的幅值或相位，可以实现交流伺服电动机的转速控制；3. 交流伺服电动机在实际应用中具有广泛的前景，如数控机床、机器人等领域。

交流伺服电动机工作原理交流伺服电动机是一种常用的电机类型，在许多工业领域都有广泛的应用，如机床、自动化生产线、纺织机械等。

它具有精准的位置和速度控制能力，可以有效提高生产效率和产品质量。

本文将重点介绍交流伺服电动机的工作原理及其控制方法。

一、交流伺服电动机的工作原理交流伺服电动机的工作原理是将交流电源输出的三相电压经过控制器处理后，传递给电机三相绕组，从而形成旋转磁场，驱动电机转动。

控制器通过对电机绕组的电流、角度和速度进行精确控制，可以实现电机的精准位置和速度控制。

具体来说，交流伺服电动机的工作过程如下：1. 信号传输：电机控制器将位置和速度信号传输给电机。

2. 控制器处理：控制器接收信号后，根据要求计算出驱动电机所需的电流和角度。

3. 电机绕组：将控制器输出的电流和角度信号传输给电机三相绕组。

4. 旋转磁场：绕组受到信号的作用后，形成旋转磁场，驱动电机旋转。

5. 反馈信号：电机转动时，编码器会不断输出位置和速度信息，送回给控制器。

6. 控制器处理：控制器通过对反馈信号的处理，调整电流、角度和速度，以达到控制目标。

二、交流伺服电动机的控制方法交流伺服电动机的控制方法一般分为位置控制和速度控制两种。

1. 位置控制：交流伺服电动机可以根据控制器输入的位置指令，到达指定的位置后停止或维持该位置，具有较高的精度和可靠性。

位置控制一般采用PID控制算法，通过对反馈信号和指令信号的比较，调整电流大小和方向，改变电机的转速和角度，使电机实现准确的位置控制。

2. 速度控制：交流伺服电动机还可以根据控制器输入的速度指令，以一定的速度旋转。

速度控制通常采用闭环控制，将编码器输出的速度信号与目标速度信号进行比较，控制电机输出的电流大小和方向，调整电机的转速，使得电机实现精确的速度控制。

三、交流伺服电动机的优点与应用交流伺服电动机具有许多优点，主要包括以下几点：1. 精度高：交流伺服电动机具有高精度的位置和速度控制，可以达到毫米或微米级别的精度。

交流伺服电机的工作原理
交流伺服电机是一种由定子和转子两部分组成的旋转变压器，其工作原理是：在工频或直流电压的作用下，转子绕组中产生一个旋转磁场，转子在这个磁场中旋转时就会受到电磁力，带动转子做切割磁力线运动。

从技术上来说，交流伺服电机可以看作是一个大型的感应电机，所以它同样可以产生一个与感应电机相同的磁场。

在控制系统中，交流伺服电机利用电脑对交流伺服电动机的控制指令来达到对交流伺服电动机的控制目的。

控制器接收到从直流电源（或交流电源）发出的脉冲信号，产生脉冲驱动电流，通过对电动机旋转方向、速度和力矩的检测控制伺服电动机旋转方向和力矩，使其达到预定的要求。

它是一种能将电信号转换成转矩和转速以实现机械运动的装置。

一般包括控制器、编码器（或称编码器）、控制电路三部分。

伺服电机通常由定子和转子两部分组成，其中转子部分主要包括旋转变压器、驱动电路和控制电路三大部分。

—— 1 —1 —。

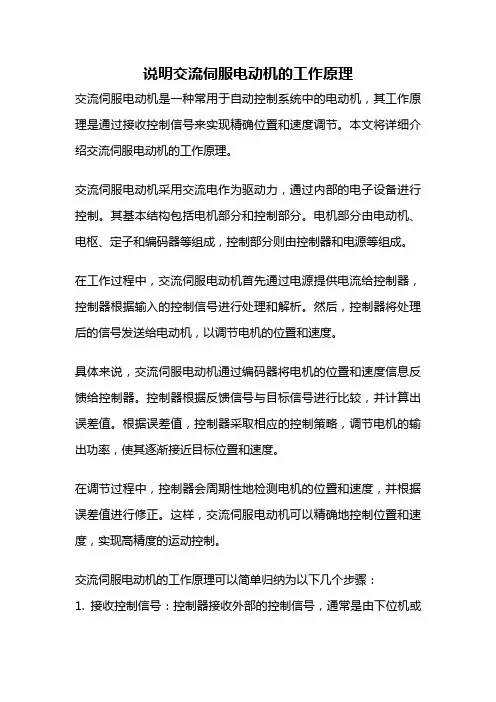

说明交流伺服电动机的工作原理交流伺服电动机是一种常用于自动控制系统中的电动机，其工作原理是通过接收控制信号来实现精确位置和速度调节。

本文将详细介绍交流伺服电动机的工作原理。

交流伺服电动机采用交流电作为驱动力，通过内部的电子设备进行控制。

其基本结构包括电机部分和控制部分。

电机部分由电动机、电枢、定子和编码器等组成，控制部分则由控制器和电源等组成。

在工作过程中，交流伺服电动机首先通过电源提供电流给控制器，控制器根据输入的控制信号进行处理和解析。

然后，控制器将处理后的信号发送给电动机，以调节电机的位置和速度。

具体来说，交流伺服电动机通过编码器将电机的位置和速度信息反馈给控制器。

控制器根据反馈信号与目标信号进行比较，并计算出误差值。

根据误差值，控制器采取相应的控制策略，调节电机的输出功率，使其逐渐接近目标位置和速度。

在调节过程中，控制器会周期性地检测电机的位置和速度，并根据误差值进行修正。

这样，交流伺服电动机可以精确地控制位置和速度，实现高精度的运动控制。

交流伺服电动机的工作原理可以简单归纳为以下几个步骤：1. 接收控制信号：控制器接收外部的控制信号，通常是由下位机或上位机发送的指令信号。

2. 信号处理：控制器对接收到的信号进行处理和解析，计算出所需的位置和速度信息。

3. 电机驱动：控制器将处理后的信号发送给电动机，控制电机的输出功率。

4. 位置反馈：电机通过编码器将位置信息反馈给控制器，与目标位置进行比较。

5. 速度反馈：电机通过编码器将速度信息反馈给控制器，与目标速度进行比较。

6. 误差计算：控制器根据位置和速度的反馈信号计算出误差值。

7. 控制策略：控制器根据误差值采取相应的控制策略，调节电机的输出功率，使其逐渐接近目标位置和速度。

8. 循环控制：控制器周期性地检测电机的位置和速度，并根据误差值进行修正，实现精确的运动控制。

交流伺服电动机的工作原理基于控制器对电机的控制，通过精确的位置和速度调节，实现自动控制系统中的精密运动。

交流伺服电机和直流伺服电机优缺点对比伺服电机可使控制速度，位置精度非常准确，可以将电压信号转化为转矩和转速以驱动控制对象。

伺服电机转子转速受输入信号控制，并能快速反应，在自动控制系统中，用作执行元件，且具有机电时间常数小、线性度高、始动电压等特性，可把所收到的电信号转换成电动机轴上的角位移或角速度输出。

分为直流和交流伺服电动机两大类，其主要特点是，当信号电压为零时无自转现象，转速随着转矩的增加而匀速下降。

伺服电机分为交流伺服电机和直流伺服电机。

两者相比各自有那些优缺点呢？下面我们来为大家介绍一下。

一：直流伺服电机和交流伺服电机在基本结构上的对比直流伺服电机结构与直流电动机相似。

电机转速n＝E／K1j＝（Ua－IaRa）／K1j，式中E为电枢反电动势，K为常数，j为每极磁通，Ua、Ia为电枢电压和电枢电流，Ra为电枢电阻，改变Ua或改变φ，均可控制直流伺服电动机的转速，但一般采用控制电枢电压的方法，在永磁式直流伺服电动机中，励磁绕组被永久磁铁所取代，磁通φ恒定。

交流伺服电机的结构与交流异步电机相似。

在定子上有两个相空间位移90°电角度的励磁绕组Wf和控制绕组WcoWf，接恒定交流电压，利用施加到Wc上的交流电压或相位的变化，达到控制电机运行的目的。

二：直流伺服电机和交流伺服电机优点和缺点的对比（1）、直流伺服电机的优点和缺点优点：速度控制精确，转矩速度特性很硬，控制原理简单，良好的线性调节特性、快速的时间响应，使用方便，价格便宜。

缺点：电刷换向，速度限制，附加阻力，产生磨损微粒（无尘易爆环境不宜）（2）、交流伺服电机的优点和缺点优点：速度控制特性良好，在整个速度区内可实现平滑控制，几乎无振荡，90%以上的高效率，发热少，高速控制，高精确度位置控制（取决于编码器精度），运行稳定、可控性好、响应快速、灵敏度高以及机械特性和调节特性的非线性度指标严格等特点。

额定运行区域内，可实现恒力矩，惯量低，低噪音，无电刷磨损，免维护（适用于无尘、易爆环境）缺点：控制较复杂，驱动器参数需要现场调整PID参数确定，需要更多的连线。
