一、罗盘的使用方法罗盘在野外工作中主要起到以下几个方面的作用。
测方位测量某物体的方位是野外地质工作者应具备的最基本的技能。
在定点时，首先要做的就是测量观察点位于某地形或地物的方位。
测量时打开罗盘盖，放松制动螺丝，让磁针自由转动。
当被测量的物体较高大时，把罗盘放在胸前，罗盘的长水准器对准被测物体，然后转动反光镜，使物体及长瞄准器都映入反光镜，并且使物体、长瞄准器上的短瞄准器的尖及反光镜的中线位于一条直线上，同时保持罗盘水平(圆水准器的气泡居中)，当磁针停止摆动时，即可直接读出磁针所指圆刻度盘上的读数，也可按下制动螺丝再读数。
测量岩层产状要素岩层产状要素包括岩层的走向、倾向和倾角。
岩层走向是岩层层面与水平面交线的延伸方向。
岩层倾向是岩层面上的倾斜线在水平面上的投影所指方向。
倾角是倾斜线与水平面的夹角。
测量岩层走向时，将罗盘的长边(与罗盘上标有N—S相平行的边)的一条棱与层面紧贴，见图1，然后缓慢转动罗盘(注意：在转动过程中，罗盘紧靠层面的那条棱的任何一点都不能离开层面)，使圆水准器的气泡居中，磁针停止摆动，这时读出磁针所指的读数即为岩层之走向。
读磁北针或磁南针都可以，因为岩层走向是朝两个方向延伸的，相差180°。
图1 岩层产状的测定方法测量岩层的倾向时，罗盘如图1放置，将罗盘南端(标有S)的一条棱紧靠岩层面，这时长瞄准器指向与岩层的倾向一致，并转动罗盘，转动方法及原则同上。
当罗盘水平、磁针不摆动时，就可读数。
如图1放置罗盘，应读磁北针所指的读数。
当测量完倾向后，不要让罗盘离开岩层面，马上把罗盘转90°，(罗盘直立)，如图1放置，使罗盘的长边紧靠岩层面，并与倾斜线重合，然后转动罗盘底面的手把，使测斜器上的水准器(长水准器)气泡居中，这时测斜器上的游标所指半圆刻度盘的读数即为倾角。
在测量地层产状时，一般只需测量地层的倾向和倾角，而走向可通过倾向的数字加或减90°得到测量倾向和倾角时，必须先测倾向，后测倾角。
第三章野外地质调查工作方法第一节地质填图的有关术语、比例尺及精度要求一、地质填图与区域地质调查有关地质填图的术语很多，许多情况下都是用不同的语词表达了同一个概念，在地质行业内叫法也不统一。
归纳起来，地质填图有区域地质填图、预查或普查地质填图和矿区地质填图（详查或勘探阶段）几种情况或基本类型。
区域地质调查（简称区调），以往有两种叫法。
一是以前苏联为代表的东欧等国（我国在计划经济时期亦如此）称区域地质测量（简称区测）【英文为Regional Geological Survey】。
二是以美国为代表的北美和西欧等国则多称区域地质填图（简称地质填图或填图）【英文为Regional Geological Mapping （Geological Mapping）】。
实际上，北美的地质填图术语在我国的使用也非常普遍，早已演化为一种区域地质调查的习惯性用语，现行的1/5万区调已演变为1/5万区域地质填图。
矿区地质填图在我国又称矿区地质测量（简称地质测量）。
根据观测点定位精度细分为正规地质测量（简称正测，是在勘查工作的详查或勘探阶段采用）和地质草测（简称草测，是在勘查工作的预查或普查阶段采用）二类（按原规范，地质测量分正侧、简测和草测三类，但在实际工作中将简测和草测统归为草测，因为其观测点定位精度是相同的）。
不同的目的和任务，以及程度和划分精度基本一致，仅在定位精度上有区别。
预查或普查阶段作草测。
除有另行规定和要求外，正测和草测的控制一般来说，详查及其以上阶段需正测，使用正测的同比例尺或更大比例尺高精度地形图，地质观测点采用全仪器（经纬仪、高精度GPS）精确定位方法所进行的矿区地质填图称为矿区正规地质测量，即正测。
使用同比例尺正测或草测地形图（包括放大或其它方法形成的低精度地形图），而地质观测点采用半仪器（罗盘）或地形定位方法所填制的矿区地质填图称为地质草测。
在目前，地质勘查单位（地质队）所进行的矿区地质测量很少为正测（国家地质勘查项目或业主要求的除外），多属地质草测类型（商业地质勘查项目）。
地质填图野外工作方法一．信手地质剖面图及路线地质图的作法(一)信手地质剖面图的作法野外地质观察往往不是一个点上的观察，而是由若干点构成一条地质路线的观察。
为了表示在这条线上的地层层序、岩性变化、地质构造、以及所出现的岩脉、矿脉的位置等，往住需要将沿途观察到的上述现象画在剖面图上，这样的剖面图就称为信手地质剖面图(图1-1)。
作法：（1）首先确定前进方向(测定方位角)，如有比较明显的地物（如公路、陡坎、小屋、大树）应予利用，并标注在图上，然后沿此方向前进，观察岩性、构造等。
(2)到了第二观察点，要目估点1至点2的水平距离和地形起伏情况，并按一定比例画在图上(勾绘地形起伏线，比例自定，但应考虑不致使剖面图过长或过短)，然后将1至2点间的地层岩性、产状，岩性界线(或地层界线)，地质构造等分别绘在该段剖面的相应位置上。
（3）再继续由点2向前进行观察，操作方法同前；如此反复，直至路线终了为止。
（4）在画信手地质剖面图时，如果观察路线在某点需改变方位，则应在图上相应的位置作出“330o”的标记。
(二) 路线地质草图的绘制以平面图的形式，将观察路线上沿途所见的地质现象(包括地层、岩性、构造面、侵入体等)按—定的比例尺绘制在导线上，就成为路线地质草图(图1－2)。
它可以直接绘在地形图上；如使用的地形图比例尺大小，也可以另在方格纸上按合适的比例尺勾绘。
方法：（1）先大致确定观察路线，在图上找到(或确定)路线的起点位置，用罗盘测定前进方向，将此方向角标定在地形图(或平面图)上，这就是1至2点的导线方向。
（2）目估l至2点的水平距离，或根据地形地貌特点确定2点的位置。
（3）沿导线方向观察地质现象，将该路线上见到的地质界线点（岩层分层界线，构造面，沉积岩与火成岩接触面等）的位置及平面延伸方向标注在路线平面图的相应位置上。
（4）加注必要的地层或岩体代号，产状符号等。
（5）按上法依次前进，将观测内容不断标绘在平面图上，直至路线终点。
野外地质工作方法一、罗盘的使用方法罗盘在野外工作中主要起到以下几个方面的作用。
1、测方位测量某物体的方位是野外地质工作者应具备的最基本的技能。
在定点时，首先要做的就是测量观察点位于某地形或地物的方位。
测量时打开罗盘盖，放松制动螺丝，让磁针自由转动。
当被测量的物体较高大时，把罗盘放在胸前，罗盘的长水准器对准被测物体，然后转动反光镜，使物体及长瞄准器都映入反光镜，并且使物体、长瞄准器上的短瞄准器的尖及反光镜的中线位于一条直线上，同时保持罗盘水平(圆水准器的气泡居中)，当磁针停止摆动时，即可直接读出磁针所指圆刻度盘上的读数，也可按下制动螺丝再读数。
2、测量岩层产状要素岩层产状要素包括岩层的走向、倾向和倾角。
岩层走向是岩层层面与水平面交线的延伸方向。
岩层倾向是岩层面上的倾斜线在水平面上的投影所指方向。
倾角是倾斜线与水平面的夹角。
测量岩层走向时，将罗盘的长边(与罗盘上标有N—S相平行的边)的一条棱与层面紧贴，见图1，然后缓慢转动罗盘(注意：在转动过程中，罗盘紧靠层面的那条棱的任何一点都不能离开层面)，使圆水准器的气泡居中，磁针停止摆动，这时读出磁针所指的读数即为岩层之走向。
读磁北针或磁南针都可以，因为岩层走向是朝两个方向延伸的，相差180°。
图1 岩层产状的测定方法测量岩层的倾向时，罗盘如图1放置，将罗盘南端(标有S)的一条棱紧靠岩层面，这时长瞄准器指向与岩层的倾向一致，并转动罗盘，转动方法及原则同上。
当罗盘水平、磁针不摆动时，就可读数。
如图1放置罗盘，应读磁北针所指的读数。
当测量完倾向后，不要让罗盘离开岩层面，马上把罗盘转90°，(罗盘直立)，如图1放置，使罗盘的长边紧靠岩层面，并与倾斜线重合，然后转动罗盘底面的手把，使测斜器上的水准器(长水准器)气泡居中，这时测斜器上的游标所指半圆刻度盘的读数即为倾角。
在测量地层产状时，一般只需测量地层的倾向和倾角，而走向可通过倾向的数字加或减90°得到测量倾向和倾角时，必须先测倾向，后测倾角。

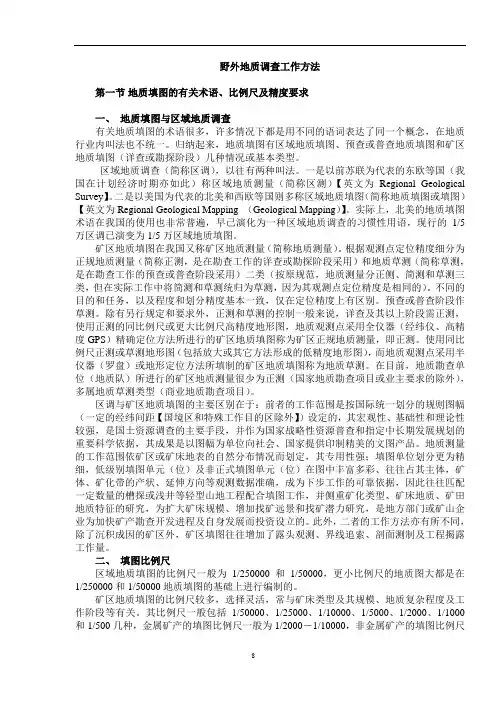

野外地质调查工作方法第一节地质填图的有关术语、比例尺及精度要求一、地质填图与区域地质调查有关地质填图的术语很多，许多情况下都是用不同的语词表达了同一个概念，在地质行业内叫法也不统一。
归纳起来，地质填图有区域地质填图、预查或普查地质填图和矿区地质填图（详查或勘探阶段）几种情况或基本类型。
区域地质调查（简称区调），以往有两种叫法。
一是以前苏联为代表的东欧等国（我国在计划经济时期亦如此）称区域地质测量（简称区测）【英文为Regional Geological Survey】。
二是以美国为代表的北美和西欧等国则多称区域地质填图（简称地质填图或填图）【英文为Regional Geological Mapping （Geological Mapping）】。
实际上，北美的地质填图术语在我国的使用也非常普遍，早已演化为一种区域地质调查的习惯性用语，现行的1/5万区调已演变为1/5万区域地质填图。
矿区地质填图在我国又称矿区地质测量（简称地质测量）。
根据观测点定位精度细分为正规地质测量（简称正测，是在勘查工作的详查或勘探阶段采用）和地质草测（简称草测，是在勘查工作的预查或普查阶段采用）二类（按原规范，地质测量分正侧、简测和草测三类，但在实际工作中将简测和草测统归为草测，因为其观测点定位精度是相同的）。
不同的目的和任务，以及程度和划分精度基本一致，仅在定位精度上有区别。
预查或普查阶段作草测。
除有另行规定和要求外，正测和草测的控制一般来说，详查及其以上阶段需正测，使用正测的同比例尺或更大比例尺高精度地形图，地质观测点采用全仪器（经纬仪、高精度GPS）精确定位方法所进行的矿区地质填图称为矿区正规地质测量，即正测。
使用同比例尺正测或草测地形图（包括放大或其它方法形成的低精度地形图），而地质观测点采用半仪器（罗盘）或地形定位方法所填制的矿区地质填图称为地质草测。
在目前，地质勘查单位（地质队）所进行的矿区地质测量很少为正测（国家地质勘查项目或业主要求的除外），多属地质草测类型（商业地质勘查项目）。
