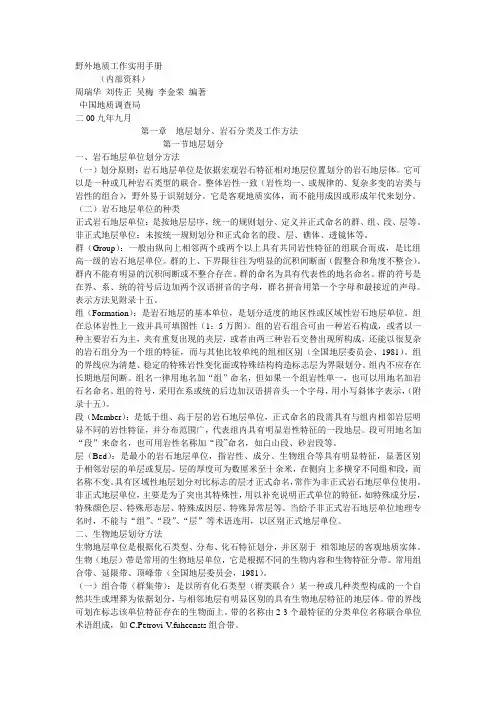

野外地质工作实用手册（内部资料）周瑞华刘传正吴梅李金荣编著中国地质调查局二00九年九月第一章地层划分、岩石分类及工作方法第一节地层划分一、岩石地层单位划分方法（一）划分原则：岩石地层单位是依据宏观岩石特征相对地层位置划分的岩石地层体。
它可以是一种或几种岩石类型的联合。
整体岩性一致（岩性均一、或规律的、复杂多变的岩类与岩性的组合），野外易于识别划分。
它是客观地质实体，而不能用成因或形成年代来划分。
（二）岩石地层单位的种类正式岩石地层单位：是按地层层序，统一的规则划分、定义并正式命名的群、组、段、层等。
非正式地层单位：未按统一规则划分和正式命名的段、层、礁体、透镜体等。
群（Group）：一般由纵向上相邻两个或两个以上具有共同岩性特征的组联合而成，是比组高一级的岩石地层单位。
群的上、下界限往往为明显的沉积间断面（假整合和角度不整合）。
群内不能有明显的沉积间断或不整合存在。
群的命名为具有代表性的地名命名。
群的符号是在界、系、统的符号后边加两个汉语拼音的字母，群名拼音用第一个字母和最接近的声母。
表示方法见附录十五。
组（Formation）：是岩石地层的基本单位，是划分适度的地区性或区域性岩石地层单位。
组在总体岩性上一致并具可填图性（1：5万图）。
组的岩石组合可由一种岩石构成，或者以一种主要岩石为主，夹有重复出现的夹层，或者由两三种岩石交替出现所构成，还能以很复杂的岩石组分为一个组的特征，而与其他比较单纯的组相区别（全国地层委员会、1981）。
组的界线应为清楚、稳定的特殊岩性变化面或特殊结构构造标志层为界限划分。
组内不应存在长期地层间断。
组名一律用地名加“组”命名，但如果一个组岩性单一，也可以用地名加岩石名命名。
组的符号，采用在系或统的后边加汉语拼音头一个字母，用小写斜体字表示，（附录十五）。
段（Member）：是低于组、高于层的岩石地层单位，正式命名的段需具有与组内相邻岩层明显不同的岩性特征，并分布范围广，代表组内具有明显岩性特征的一段地层。

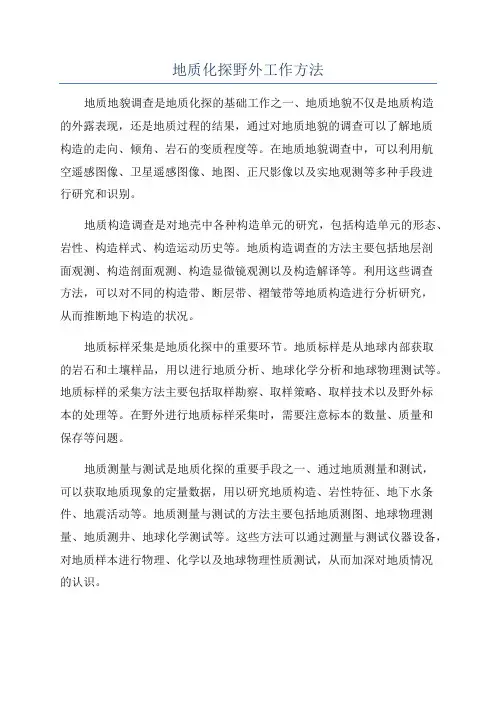

地质化探野外工作方法地质地貌调查是地质化探的基础工作之一、地质地貌不仅是地质构造的外露表现，还是地质过程的结果，通过对地质地貌的调查可以了解地质构造的走向、倾角、岩石的变质程度等。
在地质地貌调查中，可以利用航空遥感图像、卫星遥感图像、地图、正尺影像以及实地观测等多种手段进行研究和识别。
地质构造调查是对地壳中各种构造单元的研究，包括构造单元的形态、岩性、构造样式、构造运动历史等。
地质构造调查的方法主要包括地层剖面观测、构造剖面观测、构造显微镜观测以及构造解译等。
利用这些调查方法，可以对不同的构造带、断层带、褶皱带等地质构造进行分析研究，从而推断地下构造的状况。
地质标样采集是地质化探中的重要环节。
地质标样是从地球内部获取的岩石和土壤样品，用以进行地质分析、地球化学分析和地球物理测试等。
地质标样的采集方法主要包括取样勘察、取样策略、取样技术以及野外标本的处理等。
在野外进行地质标样采集时，需要注意标本的数量、质量和保存等问题。
地质测量与测试是地质化探的重要手段之一、通过地质测量和测试，可以获取地质现象的定量数据，用以研究地质构造、岩性特征、地下水条件、地震活动等。
地质测量与测试的方法主要包括地质测图、地球物理测量、地质测井、地球化学测试等。
这些方法可以通过测量与测试仪器设备，对地质样本进行物理、化学以及地球物理性质测试，从而加深对地质情况的认识。
地球物理勘探方法是地质化探的重要工具之一、它是通过对地球物理现象的观测和解释，来了解和研究地质构造、岩性、地下水等信息。
地球物理勘探方法主要包括地震勘探、重力勘探、磁力勘探和电磁勘探等。
地球物理勘探方法在野外工作中发挥着重要作用，通过测量地球物理现象的参数，可以推断出地质体的性质和构造。
地球化学勘探是地质化探的重要方法之一，通过对地下岩石、土壤和水等进行化学分析，可以获取地球化学信息，并用以研究地质构造、矿产找矿、地下水、环境地质等。
地球化学勘探方法主要包括岩石样品采集、水样采集、土壤样品采集以及化学分析等。
浅谈野外地质工作方法及要点野外地质工作是地质学研究和勘探工作中非常重要的一个环节，它能够直接观察和记录地质现象，揭示地质构造和地质历史。
下面我将从野外地质工作的方法和要点两个方面进行阐述。
一、野外地质工作的方法1.田野调查：在野外地质工作中，田野调查是非常关键的一步。
它包括对地形、水文、地貌、岩性、构造及其它地质现象进行详细观察和记录。
可以通过使用地质工具、测绘设备和现代技术手段来进行田野调查，如测量仪器、相机和卫星导航仪等。
2.取样和分析：取样是野外地质工作的重要一环。
通过取样可以了解岩石的化学成分、矿物组成、结构和性质等信息。
取样要求精确、全面，可以根据需要进行不同类型的取样，例如岩芯样、岩块样、土样和水样等。
取样完成后，需要进行实验室分析，如岩相鉴定、矿物分析、岩石强度测试等，以获取更详细的地质信息。
3.几何测量：几何测量是野外地质工作中的常用方法之一，它可以用来测量地表的形状、地下构造的分布和几何关系等。
几何测量的方法包括测量曲线线段、测量坡度和测量断层的位移量等。
几何测量需要使用专业测量工具，如测角仪、测距仪、全站仪等，并进行合理的数据处理。
4.遥感和卫星影像分析：随着卫星遥感技术的发展，遥感和卫星影像的分析在野外地质工作中扮演了越来越重要的角色。
通过对卫星图像进行解译和分析，可以了解地表的形态、构造特征，以及寻找隐藏的地质线索。
可以借助遥感软件和GIS技术进行有效的数据处理和分析。
二、野外地质工作的要点1.安全是第一要务：在野外地质工作中，要牢记安全第一的原则。
野外地质工作通常需要穿越陡峭的地形和复杂的环境，可能存在坍塌、滑坡、洪水、毒气和野生动物等危险，工作人员要严格遵守安全规范，佩戴安全装备，确保自身安全。
2.综合观察和记录：野外地质工作需要综合观察和记录各种地质现象，不能片面看问题。
观察要全面、准确，包括地形地貌特征、岩性、构造等方面，力求做到客观、详细。
同时，要注意记录观察数据的时间、地点和条件等关键信息，以备后续分析和对比研究使用。

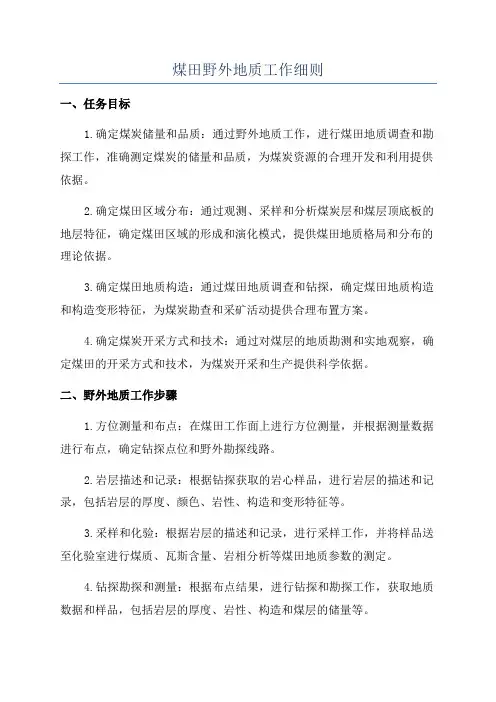

煤田野外地质工作细则一、任务目标1.确定煤炭储量和品质：通过野外地质工作，进行煤田地质调查和勘探工作，准确测定煤炭的储量和品质，为煤炭资源的合理开发和利用提供依据。
2.确定煤田区域分布：通过观测、采样和分析煤炭层和煤层顶底板的地层特征，确定煤田区域的形成和演化模式，提供煤田地质格局和分布的理论依据。
3.确定煤田地质构造：通过煤田地质调查和钻探，确定煤田地质构造和构造变形特征，为煤炭勘查和采矿活动提供合理布置方案。
4.确定煤炭开采方式和技术：通过对煤层的地质勘测和实地观察，确定煤田的开采方式和技术，为煤炭开采和生产提供科学依据。
二、野外地质工作步骤1.方位测量和布点：在煤田工作面上进行方位测量，并根据测量数据进行布点，确定钻探点位和野外勘探线路。
2.岩层描述和记录：根据钻探获取的岩心样品，进行岩层的描述和记录，包括岩层的厚度、颜色、岩性、构造和变形特征等。
3.采样和化验：根据岩层的描述和记录，进行采样工作，并将样品送至化验室进行煤质、瓦斯含量、岩相分析等煤田地质参数的测定。
4.钻探勘探和测量：根据布点结果，进行钻探和勘探工作，获取地质数据和样品，包括岩层的厚度、岩性、构造和煤层的储量等。
5.土壤和水文测量：进行野外土壤取样和水文测量工作，获取煤田地区的土壤特征和地下水文数据，为地质研究和煤炭生产提供参考。
6.结果整理和报告编写：根据野外勘探和测量结果，进行结果整理和统计分析，撰写相应的地质调查和勘探报告，为煤炭开发和管理部门提供参考。
三、野外地质工作注意事项1.安全第一：在进行野外地质工作时，必须严格遵守煤矿安全操作规程，采取相应的安全措施，确保人身安全和设备完好。
2.精确测量：进行方位测量和勘探工作时，要使用精确的测量仪器和工具，保证测量结果的准确性。
3.采样方法：采样时要使用合适的工具和方法，确保采样的代表性和准确性，并将采样点的坐标记录下来，以方便后续数据的处理和分析。
4.数据记录和标识：在进行地质调查和勘探工作时，要及时记录和标识采集的各种数据和样品，确保数据的完整性和可靠性。

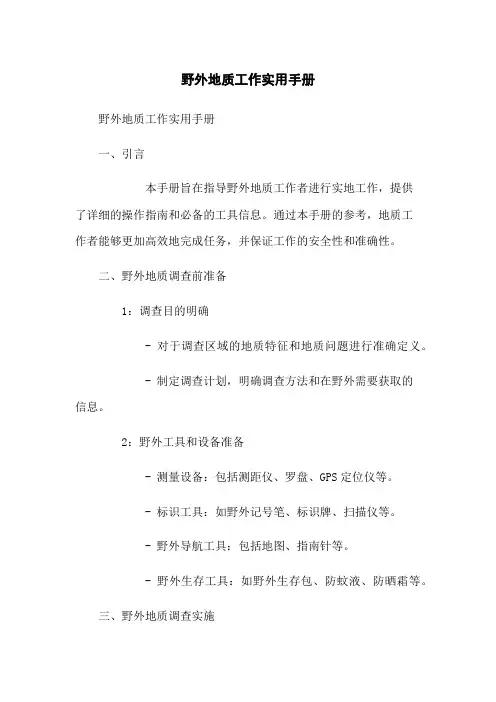

野外地质工作实用手册野外地质工作实用手册一、引言本手册旨在指导野外地质工作者进行实地工作，提供了详细的操作指南和必备的工具信息。
通过本手册的参考，地质工作者能够更加高效地完成任务，并保证工作的安全性和准确性。
二、野外地质调查前准备1：调查目的明确- 对于调查区域的地质特征和地质问题进行准确定义。
- 制定调查计划，明确调查方法和在野外需要获取的信息。
2：野外工具和设备准备- 测量设备：包括测距仪、罗盘、GPS定位仪等。
- 标识工具：如野外记号笔、标识牌、扫描仪等。
- 野外导航工具：包括地图、指南针等。
- 野外生存工具：如野外生存包、防蚊液、防晒霜等。
三、野外地质调查实施1：野外勘察- 确定野外采样点，采集样品进行实验分析。
- 记录地质数据，如岩石类型、构造特征、地貌特征等。
- 了解区域的气候和地质风化情况。
2：地质地图绘制- 采用现场测量、卫星影像等方式制作地质地图。
- 标注地层、断层、矿体等重要地质要素。
- 添加图例及比例尺，确保地图的可读性和准确性。
3：地质剖面绘制- 根据野外测量数据绘制地质剖面。
- 明确剖面线的位置和方向，并进行测量。
- 标示地层、构造、矿体等关键要素。
四、野外地质调查数据处理与分析1：野外数据整理- 对采集到的地质数据进行整理和编码。
- 绘制地质剖面图以及地层分布图。
- 录入数据到计算机软件进行进一步分析。
2：数据处理和地质解译- 利用地质软件进行数据处理和解译。
- 分析地质过程和地质事件，解读地质历史。
- 确定地质问题的原因和可能性。
五、附件1：野外地质调查表格2：地质地图样本3：地层冠名说明4：野外记号笔临时存储图解法律名词及注释1：《地质调查管理条例》 - 地质调查活动的法律规范，明确了地质调查中的权限和责任。
2：《矿产资源法》 - 对矿产资源的开发、管理和保护进行规范的法律。
3：《地质灾害防治法》 - 对地质灾害的防治和预防进行规范的法律。
野外地质工作方法一、罗盘的使用方法罗盘在野外工作中主要起到以下几个方面的作用。
测方位测量某物体的方位是野外地质工作者应具备的最基本的技能。
在定点时，首先要做的就是测量观察点位于某地形或地物的方位。
测量时打开罗盘盖，放松制动螺丝，让磁针自由转动。
当被测量的物体较高大时，把罗盘放在胸前，罗盘的长水准器对准被测物体，然后转动反光镜，使物体及长瞄准器都映入反光镜，并且使物体、长瞄准器上的短瞄准器的尖及反光镜的中线位于一条直线上，同时保持罗盘水平(圆水准器的气泡居中)，当磁针停止摆动时，即可直接读出磁针所指圆刻度盘上的读数，也可按下制动螺丝再读数。
测量岩层产状要素岩层产状要素包括岩层的走向、倾向和倾角。
岩层走向是岩层层面与水平面交线的延伸方向。
岩层倾向是岩层面上的倾斜线在水平面上的投影所指方向。
倾角是倾斜线与水平面的夹角。
测量岩层走向时，将罗盘的长边(与罗盘上标有N—S相平行的边)的一条棱与层面紧贴，见图1，然后缓慢转动罗盘(注意：在转动过程中，罗盘紧靠层面的那条棱的任何一点都不能离开层面)，使圆水准器的气泡居中，磁针停止摆动，这时读出磁针所指的读数即为岩层之走向。
读磁北针或磁南针都可以，因为岩层走向是朝两个方向延伸的，相差180°。
图1 岩层产状的测定方法测量岩层的倾向时，罗盘如图1放置，将罗盘南端(标有S)的一条棱紧靠岩层面，这时长瞄准器指向与岩层的倾向一致，并转动罗盘，转动方法及原则同上。
当罗盘水平、磁针不摆动时，就可读数。
如图1放置罗盘，应读磁北针所指的读数。
当测量完倾向后，不要让罗盘离开岩层面，马上把罗盘转90°，(罗盘直立)，如图1放置，使罗盘的长边紧靠岩层面，并与倾斜线重合，然后转动罗盘底面的手把，使测斜器上的水准器(长水准器)气泡居中，这时测斜器上的游标所指半圆刻度盘的读数即为倾角。
在测量地层产状时，一般只需测量地层的倾向和倾角，而走向可通过倾向的数字加或减90°得到测量倾向和倾角时，必须先测倾向，后测倾角。
若被测量的岩层表面凹凸不平，可把记录本平放在岩层面上当作层面，以便提高测量的准确性和代表性。
如果岩层出露很不完整时，这时要找岩层的断面，找到属于同一层面的三个点(一般在两个相交的断面易找到)，再用记录本把这三个点连成一平面(相当于岩层面)，这时测量记录本的平面即可。
二、野外地质记录进行野外地质观察，必须做好记录，地质记录是最宝贵的原始资料，是进行综合分析和进步研究的基础，也是地质工作成果的表现之一。
1 、野外地质记录要求•详细记录:进行野外地质观察，必须做好记录，地质记录是最宝贵的原始资料，是进行综合分析和进步研究的基础，也是地质工作成果的表现之一。
•客观地反映实际情况: 即看到什么记什么，如实反映，不能凭主观随意夸大或缩小或歪曲。
但是，允许在记录上表示出作者对地质现象的分析、判断。
因为这有助于提高观察的预见性，促进对问题认识的深化。
•记录清晰、美观，文字通达: 这是衡量记录好坏的一个标准。
•图文并茂：图是表达现地质现象的重要手段，许多现象仅用文字是难以说清楚的，必须辅以插图。
尤其是一些重要的地质现象，包括原生沉积的构造、结构、断层、褶皱、节理等构造变形特征，火成岩的原生构造、地层、岩体及其相互的接触关系、矿化特征，以及其他内、外动力地质现象，要尽可能地绘图表示，好的图件的价值大大超过单纯的文字记。
2、野外地质记录内容综合性地质观察的记录，要全面和系统，例如进行区域地质测绘，常采用观察点与观察线相结合的记录方法。
观察点是地质上具有关联性、代表性、特征性的地点。
如地层的变化处、构造接触线上、岩体和矿化的出现位置以及其他重要地质现象所在。
观察线是连接观察点之间的连续路线，即沿途观察，达到将观察点之间的情况联系起来的目的。
观察点、观察线的具体记录内容如下：•日期和天气。
•实习地区的地名。
•路线：从何处经过何处到何处，要写得具体清楚。
•观察点编号：可从No.01 开始依次为No.02 ，No.03 ，…。
•观察点位置：尽可能交代详细，如在什么山、什么村庄的什么方向，距离多少米，是在大道旁还是在公路边，是在山坡上还是在沟谷里，是在河谷的凹岸还是在凸岸等，还要记录观察点的标高，即海拔高度，可根据地形图判读出来。
观察点的位置要在相应的地形图上确定并标示出来。
•观察目的：说明在本观察点着重观察的对象是什么，如观察某一时代的地层及接触关系，观察某种构造现象(如断层、褶皱……)，观察火成岩的特征，观察某种外动力地质现象等。
•观察内容：详细记录观察的现象，这是观察记录的实质部分。
观察的重点不同，相应地有不同的记录内容。
如果观察对象是层状地质体，则可按以下程序进行记录。
①岩石名称，岩性特征，包括岩石的颜色、矿物组成、结构、构造和工程特性等；②化石情况，有无化石，化石的多少，保存状况，化石名字；③岩层时代的确定；④岩层的垂直变化，相邻地层间的接触关系，列出证据；⑤岩层产状，按方位角的格式进行记录；⑥岩层出露处的褶皱状况，岩层所在构造部位的判断，是褶皱的翼部还是轴部等；⑦岩层小节理的发育状况，节理的性质、密集程度，节理的产状，尤其是节理延伸的方向；岩层破碎与否，破碎程度，断层存在与否及其性质、证据、断层产状等；⑧地貌、第四系(山形，阶地、河曲等)，河谷纵、横剖面情况，河谷阶地及其性质，水文，水文地质特征及物理地质现象（如喀斯特、滑坡、冲沟、崩塌等的分布，形成条件和发育规律，以及对工程建筑的影响等）；⑨标本的编号，如采取了标本、样品或进行照相等，应加以相应标明；⑩补充记录。
上述内容尚未包括的现象。
如果观测点为侵人体，除化石一项不记录外，其他项目都应有相应的内容，如④项应为侵入接触关系或沉积接触关系；⑤项应为岩体，是岩脉、岩墙、岩床、岩株或岩基等；⑥项应为岩体侵入的构造部位是褶皱轴部或翼部，是否沿断层或某种破裂面侵入等。
上述记录内容是全面的，但在实际运用时，应根据观察点的性质而有所侧重。
•沿途观察、记录相邻观察点之间的各项地质现象，使点与点之间的关系连接起来。
•绘各种素描图、剖面图，一般在记录簿的右页记录，在左页绘图。
•路线小结，扼要说明当天工作的主要成果，尚存在哪些疑点或应注意之点。
以上记录项目应逐项分开，除日期和天气在同一格内之外，其余各项均要另开新行野外地质工作方法三、绘制地层剖面示意图1 、地层剖面示意图内容地层剖面示意图是表示地层在野外暴露的实际情况的概略性图件。
用于路线地质工作之中。
它是在勾绘出地形轮廓的剖面上进一步反映出某一或某些地层的产状、分层、岩性、化石产出部位、地层厚度以及接触关系等地层的特征。
地层剖面示意图的地形剖面和地层分层的厚度是目估的而非实际测量，这是它与地层实测剖面图的主要区别。
2 、绘图步骤•确定剖面方向，一般均要求与地层走向线垂直。
•选定比例尺，使绘出的剖面图不致过长或过短，同时又能满足表示各分层的需要。
如实际剖面长，地层分层内容多而复杂时，剖面图要长一些，相反则短一些。
一般地，一张图尽量控制在记录簿的长度以内，对于绘图和阅读都是比较方便的。
如果实际剖面长度是30m ，其分层厚度是数米以上时，则可用l：200或1：300的比例尺作图。
•按选取的剖面方向和比例尺勾绘地形轮廓，地形的高低起伏要符合实际情况。
•将地层及其分层的界线按该地层的真倾角数值用直线画在地形剖面相应点之下方，这时，从图上就可量出各地层及其分层的真厚度，注意检查图上反映出的厚度与目估的实际厚度是否一致，如不一致，须找出绘图中的问题所在，加以修正。
•用各种通用的花纹和代号表示各地层及分层的岩性、接触关系和时代，并标记出化石产出部位、地层产状。
•标出图名、图例、比例尺、方向及剖面图上地物的名称。
四、绘制信手地质剖面图如果是横穿构造线走向进行综合地质观察时，应绘制信手地质剖面图，它表示横过构造线方向上地质构造在地表以下的情况，这是一种综合性的图件，既要表示出地层，又要表示出构造，还要表示火成岩和其他地质现象以及地形起伏、地物名称以及其他需要表示的综合性内容。
绘好路线地质剖面图是地质工作者的一项重要基本功，必须掌握。
路线信手地质剖面图中的地形起伏轮廓是目估的，但要基本上反映实际情况，各种地质体之间的相对距离也是目测的，应基本正确，各地质体的产状则是实测的，绘图时，应力求准确。
图上内容应包括图名、剖面方向、比例尺(一般要求水平比例尺和垂直比例尺一致)、地形的轮廓、地层的层序、位置、代号、产状、岩体符号、岩体出露位置、岩性和代号、断层位置、性质、产状、地物名称。
具体绘图步骤如下：•估计路线总长度，选择作图的比例尺，使剖面图的长度尽量控制在记录簿的长度以内，当然，如果路线长，地质内容复杂，剖面可以绘得长一些。
•绘地形剖面图，目估水平距离和地形转折点的高差，准确判断山坡坡度、山体大小，初学者易犯的错误是将山坡画陡了。
一般山坡不超过30°，更陡的山坡人是难以顺利通过的。
•在地形剖面的相应点上按实测的层面和断层面产状，画出各地层分界面及断层面的位置、倾向及倾角，在相应的部位画出岩体的位置和形态。
相应层用线条联接以反映褶皱的存在和横剖面的特征。
•标注地层、岩体的岩性花纹、断层的动向、地层和岩体的代号、化石产地、取样位置等。
•写出图名、比例尺、剖面方向、地物名称、绘制图例符号及其说明，如为习惯用的图例，可以省略从作图技巧方面来说，应注意以下三个“准确”：①地形剖面图要画准确；②标志层和重要地质界线的位置要画准确。
如断层位置、煤系地层位置、火成岩体位置等；③岩层产状要画准确，尤其是倾向不能画反，倾角大小要符合实际情况。
此外，线条花纹要细致、均匀、美观，字体要工整，各项注记的布局要合理。
五、绘制野外地质素描图地质素描是从地质观点出发，运用透视原理和绘画技巧来表达地质现象或地质作用的画幅。
野外勾绘的地质素描，通常是在调查观察过程中进行的，往往要求在较短的时间内完成，一般就在自己野外记录本上用铅笔或钢笔画，不可能精工细作，故又称“地质素描草图”。
1 、地质素描的优越性地质素描比地质摄影优点多。
地质素描除了不受天气、镜头取景范围、近景与远景的限制和比较经济等优点外，更重要的是，当我们分析某种地质现象，认为哪些特征应当强调，哪些附属物或近旁的草木对这些特征有所干扰而应当排除时，若采用照像的办法，忠实于客观景物的复制，就会主次不分，不能突出地质内容，收不到应有的效果。
若采用素描技术处理，则完全可以根据观察者的需要，对各种地质现象特征和附近的景物有所取舍，该突出哪些，该精简哪些，都任凭自己的运笔予以描绘和体现。
事实表明，一份地质调查报告，如果能充分运用地质素描，既有助于揭示和说明问题的现象本质，又可避免一些不必要的文字叙述，做到简明扼要、文图并茂，效果更佳2、地质素描的基本步骤•选定素描对象的范围，确定景物在画框内的位置。
