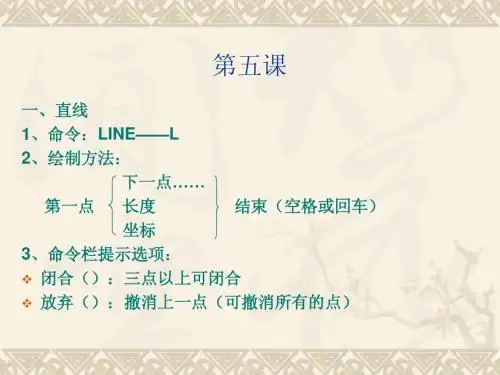

CAD教程第五章

使用注意：1，有些捕捉点不出现时，先关了其它点 2，开多了点，容易做错 3，捕捉点不是开得越多越好 4，对象追踪与对象捕捉配合使用才有意义
第三节，删除，移动，复制，拉伸
一，删除（E） 使用方法：方法1：先对象再工具 方法2：先工具再对象
三，移动（M） 使用方法：1、随意使用
2、使用对象捕捉 3、使用数值
3、使用正交
二，镜像【MI】 使用方法：1、有对称轴 参数：是否删除源对象
2、无对称轴
3、在对象身上的对称轴
三，缩放【SC】 使用方法：1、有基点要求 2、无基点要求 参数：比例因子 复制 参照-新值 参照-点
四，修剪【TR】 使用方法：1、选择对象模式 2、全选模式 参数：删除 延伸
本章小结
3、先选刀，后选菜
第五章 绘图命令及修改命令 本章要点
第一节，圆环，修订云线，栅格与捕捉，图形界限
第二节，正交与极轴 ，对象捕捉与对象追踪
第三节，删除，移动，复制，拉伸
第四节，旋转，镜像，缩放，修剪
第一节，圆环，修订云线，栅格与捕捉， 图形界限
一，状态栏的设置
栅格 捕捉 动态输入 快递特性 对象捕捉 正交 极轴（关闭）
第二节，正交与极轴 ，对象捕捉与对象 追踪
一，正交（F8，Ctrl+l）与极轴(F10, Ctrl+U) 关系：2选1 极轴设置：增量角，附加角
二，对象捕捉(F3, Ctrl+F)与追踪(F11） 对象捕捉用法：1、命令中使用才能显示 不需要要懂关
2、有记出现才有效）， 几何中心， 节点， 象限点， 交点， 延长线（十字标记出现才有效）， 插入点， 垂足， 切点， 最近点， 外观交点， 平行线。
二，圆环（don） 设置大直径 ，小直径

5.1.3 保存为自定义样本文件
1.单击快速访问工具栏上的按钮，弹出【图形另存为】对话框如下图所 示，选择【文件类型】为“AutoCAD图形样板（*.dwt）”，输入【文件 名】为“机床电气控制图用样板”。
2.单击【图形另存为】对话框中的按钮，弹出【样板选项】对话框，选择 【测量单位】为“公制”，选择【新图层通知】分组框中的“将所有图层 另存为未协调”单选项。 3.单击【样板选项】对话框中的按钮，关闭【样板选项】对话框，样板文 件创建完毕。
电磁工作台整流电源电路包括3个部分：整流、控制和保护，整流部分 由整流变压器T和桥式整流电路VC组成，提供110V直流电压。控制部分由 接触器KM5和KM6的两个主触头组成，按SB8充磁，按SB9去磁。保护部 分由放电电阻R和放电电容C及欠电压继电器KV组成，用来吸收线圈在断 电瞬间释放出的磁场能量，防止损坏电器元件。
5.4.2 钻床电气控制图的绘制 一、绘制基线
1.使用直线命令绘制一条长为320的水平线段L1并向下偏移，偏移距离分别 为6、12、52、58、102、108、114、170。 2.捕捉L1的左端点为基点水平向右移动30确定起点，竖直向下绘制长为220 的线段，并将其向右偏移，偏移距离分别为6、12、22、28、34、62、68、 74、86、92、98、126、132、138、149、155、161、171、185、201、217、 233、250、260、269、277、288。 3.绘制“组合开关”。 4.插入“熔断器”。
5.4 钻床电气控制图的识读与绘制
本节将以Z3040摇臂钻床电气原理图为例详细讲解摇臂钻 床电气控制图的识读与绘制。 5.4.1 钻床电气控制图的识读
下面以下图所示的Z3040摇臂钻床电气原理图为例进行介绍，Z3040摇 臂钻床电气原理图主要分为主轴电动机M1的控制、摇臂升降控制、主轴箱 及立柱的松开和夹紧几个部分。

Current settings: Projection=UCS, Edge=None
Select cutting edges ...
Select objects:
用户确定修剪边界后，系统进一步提示如下： Select object to trim or shift-select to extend or [Project/Edge/Undo]:
13
调用该命令后，系统首先提示用户选择对象： Select objects: 用户可在此提示下构造要比例缩放的对象的选择集，并回车确定，系统进 一步提示： Specify base point: Specify scale factor or [Reference]: 用户首先需要指定一个基点，即进行缩放时的中心点；然后指定比例因子， 这时有两种方式可供选择： (1)直接指定比例因子：大于1的比例因子使对象放大，而介于0和1之间的 比例因子将使对象缩小。 (2)选择“Reference（参照）”：选择该选项后，系统首先提示用户指定 参照长度（缺省为1），然后再指定一个新的长度，并以新的长度与参 照长度之比作为比例因子。 Specify reference length <1>: Specify new length:
命令行：erase（或别名e）
第5章 编辑图形命令
6
5.2.2 move（移动）命令 移动命令可以将用户所选择的一个或多个对象平移到 其他位置，但不改变对象的方向和大小。 工具栏：”modify（修改）”→ 菜单：【Modify（修改）】→【Move（移动）】 命令行：move（或别名m）
第5章 编辑图形命令
第5章 编辑图形命令
25
说明 使用“offset”命令时必须先启动命令，后选择 要编辑的对象；启动该命令时已选择的对象将自动 取消选择状态。

2．设置图层
按图形要求，打开“图形特性管理器”对话框，设置轮廓线层、中心线层、虚线层、辅助线层以及尺寸线层等，线型、颜色、线宽如图5-13所示。
3．绘制中心线等基准线和辅助线
（1）绘制基准线
选择中心线层，调用直线命令，绘制出主视图和俯视图的左右对称中心线BE，俯视图的前后对称中心线FA，左视图的前后对称中心线CD。在轮廓线层，绘制主视图、左视图的底面基准线GH、IJ。
10．绘制钩尖半径为R24的圆弧
因为R24圆弧的圆心纵坐标轨迹已知（距CD直线向下为9的直线上），另一坐标未知，所以属于中间圆弧。又因该圆弧与直径为ф24的圆相外切，可以用外切原理求出圆心坐标轨迹。两圆心轨迹的交点既是圆心点。
（1）确定圆心
调用偏移命令，将CD直线向下偏移9个单位，得到直线XY。
5．绘制中心线
（1）选择图层
通过“图层”工具栏，将“中心线”层设置为当前层。单击“图层”工具栏图层列表后的下拉按钮，在中心线层上单击，则中心线层为当前层。
（2）绘制垂直中心线AB和水平中心线CD
打开正交，调用直线命令，在屏幕中上部单击 ，确定A点，绘制出垂直中心线AB。
在合适的位置绘制出水平直线CD，如图5-2所示。
（5）修剪图形
参照前面修剪步骤，用修剪命令修剪主视图和左视图，结果如图5-18所示。
6．绘制左右肋板
肋板在俯视图上和左视图上的前后轮廓线投影可根据尺寸通过偏移对称中心线直接画出，而肋板斜面在主视图和左视图上的投影则要通过三视图的投影关系获得。
（1）俯视图、左视图上偏移复制肋板前后面投影
在“编辑”工具栏中单击“偏移”按钮，调用偏移命令，将中心线FC向上、下各偏移复制7个单位，将中心线CD向左、右各偏移复制7个单位。
