AutoCAD教程第3章复杂二维绘图命令
- 格式：pptx
- 大小：1.35 MB
- 文档页数：53
下载文档原格式
合集下载

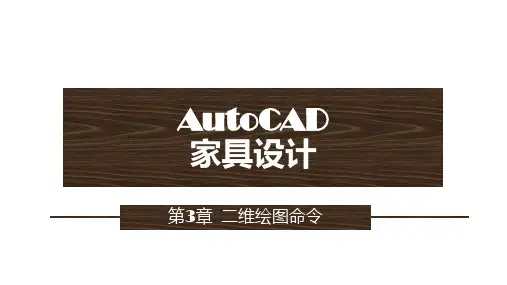

第3章 CAD家具设计二维绘图命令
的命令同样可以设置动态数据输入方式，效果与非动态数据输入方式类似。除特别需要外（以后不再强调）， 一般只按非动态数据输入方式输入相关数据。 • 3.1.2 实例——折叠门 • 本实例主要介绍直线的具体应用。首先绘制左门框，然后绘制右门框，最后绘制门框上的直线，如图所示。
绘制折叠门
• 最终结果如图所示。
• 3.2.7 实例——马桶
• 本实例主要介绍椭圆弧绘制方法的具体应用。首先利用“椭圆弧”命令绘制马桶外沿，然后利用 “直线”命令绘制马桶后沿和水箱，如图所示。
3.3 平面图形
• 3.3.1 绘制矩形
• 矩形是最简单的封闭直线图形。在机械制图中常用来表达平行投影平面的面。在建筑制图中常用来 表达墙体平面。
供的11种方式的功能相似。 • （2）需要强调的是“继续”方式，绘制的圆弧与上一线段或圆弧相切，继续绘制圆弧段，因此提供端点
即可。
• 3.2.4 实例——吧凳
• 本实例利用“圆”命令绘制座板，再利用“直线”与“圆弧”命令绘制出靠背，如图所示。
• 3.2.5 绘制圆环
• 1．执行方式 • 命令行：DONUT或DO。 • 菜单栏：“绘图”→“圆环”。 • 2．选项说明 • （1）若指定内径为0，则画出实心填充圆。 • （2）用FILL命令可以控制是否填充圆环。
AutoCAD 家具设计间绘制的图形
• 主要由一些图形元素组成，如点、直线、 圆弧、圆、椭圆、矩形、多边形、多段线、 样条曲线和多线等几何元素。
• AutoCAD 2014提供了大量的绘图工具， 可以帮助用户完成二维图形的绘制。
3.1 直线类
• 直线类命令主要包括“直线”和“构造线”命令。这两个命令是AutoCAD 2014中最简单的绘图命令。
• 3.2.6 绘制椭圆与椭圆弧
绘制折叠门
• 最终结果如图所示。
• 3.2.7 实例——马桶
• 本实例主要介绍椭圆弧绘制方法的具体应用。首先利用“椭圆弧”命令绘制马桶外沿，然后利用 “直线”命令绘制马桶后沿和水箱，如图所示。
3.3 平面图形
• 3.3.1 绘制矩形
• 矩形是最简单的封闭直线图形。在机械制图中常用来表达平行投影平面的面。在建筑制图中常用来 表达墙体平面。
供的11种方式的功能相似。 • （2）需要强调的是“继续”方式，绘制的圆弧与上一线段或圆弧相切，继续绘制圆弧段，因此提供端点
即可。
• 3.2.4 实例——吧凳
• 本实例利用“圆”命令绘制座板，再利用“直线”与“圆弧”命令绘制出靠背，如图所示。
• 3.2.5 绘制圆环
• 1．执行方式 • 命令行：DONUT或DO。 • 菜单栏：“绘图”→“圆环”。 • 2．选项说明 • （1）若指定内径为0，则画出实心填充圆。 • （2）用FILL命令可以控制是否填充圆环。
AutoCAD 家具设计间绘制的图形
• 主要由一些图形元素组成，如点、直线、 圆弧、圆、椭圆、矩形、多边形、多段线、 样条曲线和多线等几何元素。
• AutoCAD 2014提供了大量的绘图工具， 可以帮助用户完成二维图形的绘制。
3.1 直线类
• 直线类命令主要包括“直线”和“构造线”命令。这两个命令是AutoCAD 2014中最简单的绘图命令。
• 3.2.6 绘制椭圆与椭圆弧

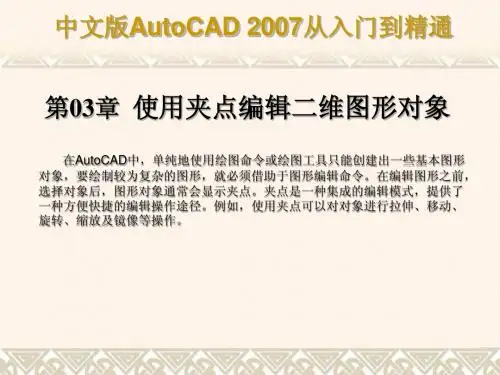

第3章 选择与夹点编辑二维图形对象
中文版AutoCAD 2007从入门到精通 中文版AutoCAD 2007从入门到精通
3.2.7 使用夹点旋转对象
在夹点编辑模式下，确定基点后，在命令行提示下输入RO进入旋转模式， 在夹点编辑模式下，确定基点后，在命令行提示下输入RO进入旋转模式， 命令行将显示如下提示信息。 ** 旋转 ** 指定旋转角度或 [基点(B)/复制(C)/放弃(U)/参照(R)/退出(X)]: 基点(B)/复制(C)/放弃(U)/参照(R)/退出(X)]: 默认情况下，输入旋转的角度值后或通过拖动方式确定旋转角度后，即可 将对象绕基点旋转指定的角度。也可以选择“参照”选项，以参照方式旋转对 象，这与“旋转”命令中的“对照”选项功能相同。
本章知识点
编辑对象的方法 使用夹点拉伸对象 使用夹点移动对象 使用夹点旋转对象 使用夹点缩放对象 使用夹点镜像对象
中文版AutoCAD 2007从入门到精通 中文版AutoCAD 2007从入门到精通
3.2.5 编辑对象的方法
在AutoCAD中，用户可以使用夹点对图形进行简单编辑，或综合使用“修 AutoCAD中，用户可以使用夹点对图形进行简单编辑，或综合使用“修 改”菜单和“修改”工具栏中的多种编辑命令对图形进行较为复杂的编辑。 夹点 修改菜单 修改工具栏
中文版AutoCAD 2007从入门到精通 中文版AutoCAD 2007从入门到精通
夹点
选择对象时，在对象上将显示出若干个小方框，这些小方框用来标记被选 中对象的夹点，夹点就是对象上的控制点 。
中文版AutoCAD 2007从入门到精通 中文版AutoCAD 2007从入门到精通
修改菜单
“修改”菜单用于编辑图形，创建复杂的图形对象。“修改”菜单中包含 了AutoCAD 2007的大部分编辑命令，通过选择该菜单中的命令或子命令，可 2007的大部分编辑命令，通过选择该菜单中的命令或子命令，可 以完成对图形的所有编辑操作。
二维图形编辑命令-经典autocad课件
中文版A
5,复制 作用:将多个对象复制到指定位置. 作用:将多个对象复制到指定位置. 命令的输入方式: 命令的输入方式: Command: Command: COPY (CP)↙ 下拉菜单: 下拉菜单:MODIFY→ Copy 工具栏 执行该命令后,提示选择对象, 执行该命令后,提示选择对象,可用指定复制基点或距离 的方式与多重复制(M)的方式进行复制. (M)的方式进行复制 的方式与多重复制(M)的方式进行复制. 注意:若是有规则的多次复制可用阵列命令; 注意:若是有规则的多次复制可用阵列命令;无规则的多 次复制可用复制命令中的(M). 次复制可用复制命令中的(M).
中文版AutoCAD 2005实用培训教程 中文版AutoCAD 2005实用培训教程
7,偏移 命令的输入方式: 命令的输入方式: Command: 1,Command: OFFSET ↙ 下拉菜单: 2,下拉菜单: MODIFY→POLUGON 3,工具栏: 工具栏: 执行OFFSET命令后,系统提示: OFFSET命令后 执行OFFSET命令后,系统提示:键入偏移的距离或指定某 在提示选择目标时,只能以点的方式选择. 点; 在提示选择目标时,只能以点的方式选择. 此命令是在绘图时用的较多的命令,掌握此命令的用法, 此命令是在绘图时用的较多的命令,掌握此命令的用法, 可大大提高绘图速度. 可大大提高绘图速度.
中文版AutoCAD 2005实用培训教程 中文版AutoCAD 2005实用培训教程
12,拉伸 12, 作用:用于将图样拉伸或压缩一定的值. 作用:用于将图样拉伸或压缩一定的值. 命令的输入方式: 命令的输入方式: Command: Command: STRETCH (S)↙ 下拉菜单: 下拉菜单:MODIFY→ Stretch 工具栏: 工具栏: 执行命令后,提示用交叉窗口选择对象, 交叉窗口选择对象 执行命令后,提示用交叉窗口选择对象,然后指定基点或 拉伸的距离. 拉伸的距离.

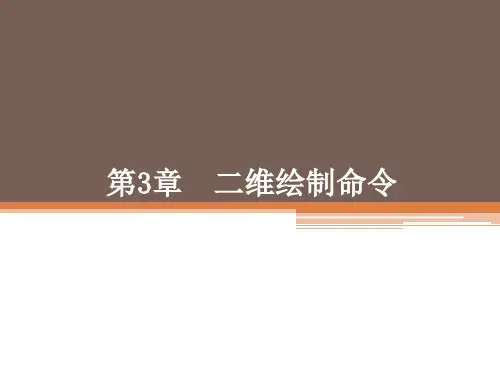

AutoCAD课件第3章 二维绘制命令
3.3.2 多边形
1.执行方式 命令行：POLYGON（快捷命令：POL）。 菜单栏：选择菜单栏中的“绘图”→“多边形”命令。 工具栏：单击“绘图”工具栏中的“多边形”按钮 。
2.操作步骤 命令行提示与操作如下。
命令: POLYGON↙ 输入侧面数 <4>:指定多边形的边数，默认值为4 指定正多边形的中心点或 [边(E)]: 指定中心点 输入选项 [内接于圆(I)/外切于圆(C)] <I>:指定是
（a）
（b） 图3-9 绘制圆环
（c）
3.2.5 椭圆与椭圆弧
1.执行方式 命令行：ELLIPSE（快捷命令：EL）。 菜单栏：选择菜单栏中的“绘图”→“椭
圆”→“圆弧”命令。 工具栏：单击“绘图”工具栏中的“椭圆”按钮
或“椭圆弧”按钮 。
2.操作步骤 命令行提示与操作如下。
命令: ELLIPSE↙ 指定椭圆的轴端点或 [圆弧(A)/中心点(C)]: 指定
1.执行方式
命令行：XLINE（快捷命令：XL）。 菜单栏：选择菜单栏中的“绘图”→“构造线”命令。 工具栏：单击“绘图”工具栏中的“构造线”按钮 。
2.操作步骤 命令行提示与操作如下。 命令: XLINE↙ 指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏
移(O)]: 指定起点1 指定通过点: 指定通过点2，绘制一条双向无限长直线 指定通过点: 继续指定点，继续绘制直线，如图3-3
轴端点1，如图3-9（a）所示 指定轴的另一个端点: 指定轴端点2，如图3-9（a）
所示
指定另一条半轴长度或 [旋转(R)]:
3.选项说明
3.2.6 实例——绘制电话机
绘制如图3-11所示的电话机。
AutoCAD教程3-二维绘图命令
AutoCAD教程3-二维绘图命令
3-1点
1.点样式：ddptype
2.绘制点：point 或po
3.定数等分点：divide 或div
4.定距等分点：measure 或me
3-2直线
命令：line或l
3-3圆
命令：circle或c
3-4圆弧
命令：arc或a
3-5圆环
命令：donut或do（说明：内径值为0表示创建实体填充圆）3-6椭圆/椭圆弧
命令：ellipse或el
3-7多段线
命令：pline或pl
3-8矩形
命令：rectang或rec
（1）直角矩形；（2）圆角矩形；（3）倒角矩形
3-9正多边形
命令：polygon或pol
3-10实多边形（二维填充多边形）
命令：solid或so
3-11多重线（多线）
命令：mline或ml
（1）多线样式：mlstyle
（2）多线编辑：mledit
3-12样条曲线
命令：spline或spl
3-13构造线
命令：xline或xl
3-14图块
命令：block或b，按以下步骤进行：
（1）绘制图形
（2）定义块属性：attdef或att
（3）创建块：block或b，并选择插入基点
1.插入块：minsert或-i(命令插入法)；insert或i (对话框插入法)
2.修改块属性：eattedit
3.删除已定义块：purge或pu；-pu。
4第三章二维图形的编辑方法（一）
4第三章⼆维图形的编辑⽅法（⼀）第三章⼆维图形的编辑⽅法（⼀）课程： AutoCAD2006 应⽤教程授课⽇期： 2006 年⽉⽇第 4 周导⾔：上节课介绍了⼆维图形的绘制⽅法，⽽AutoCAD不仅有强⼤的作图能⼒，还有强⼤的编辑功能，本节课开始介绍⼆维图形的编辑⽅法。
在绘图时，单纯的使⽤绘图命令或绘图⼯具，只能绘制⼀些基本的图形对象。
为了绘制复杂图形，很多情况下都必须借助于图形编辑命令。
1、选择对象直接拾取只需将拾取框移动到希望选择的对象上，并单机⿏标即可。
对象被选择后，会以虚线形式显⽰。
选择全部对象在“选择对象”提⽰下输⼊“ All ”后按“ Enter ”键， AutoCAD 将⾃动选中屏幕上的所有对象默认矩形窗⼝拾取⽅式将拾取框移动到图中空⽩地⽅并单击⿏标，在该提⽰下将光标移到另⼀个位置后单击， AutoCAD ⾃动以这两个拾取点为对⾓点确定⼀个矩形拾取窗⼝。
如果矩形窗⼝是从左向右定义的，那么窗⼝内部的对象均被选中，⽽窗⼝外部以及与窗⼝边界相交的对象不被选中；如果窗⼝是从右向左定义的，那么不仅窗⼝内部的对象被选中，与窗⼝边界相交的那些对象也被选中。
矩形窗⼝拾取⽅式在“选择对象：”提⽰下输⼊“ W ”并按 Enter 键， AutoCAD 会依次提⽰⽤户确定矩形拾取窗⼝内所有对象。
在使⽤矩形窗⼝拾取⽅式时，⽆论是从左向右还是从右向左定义窗⼝，被选中的对象均为位于窗⼝内的对象。
交叉矩形窗⼝拾取⽅式在“选择对象：”提⽰下输⼊“ C ”并按 Enter 键， AutoCAD 会依次提⽰确定矩形拾取窗⼝的两个⾓点，确定矩形拾取窗⼝的两个⾓点后，所选对象不仅包括位于矩形窗⼝内的对象，⽽且也包括与窗⼝边界相交的所有对象。
不规则窗⼝的拾取⽅式在“选择对象：”提⽰下输⼊“ WP ”后按 Enter 键，根据提⽰确定出不规则拾取窗⼝的其他个顶点位置后按 Enter 键， AutoCAD 将选中由这些点确定的不规则窗⼝内的对象。

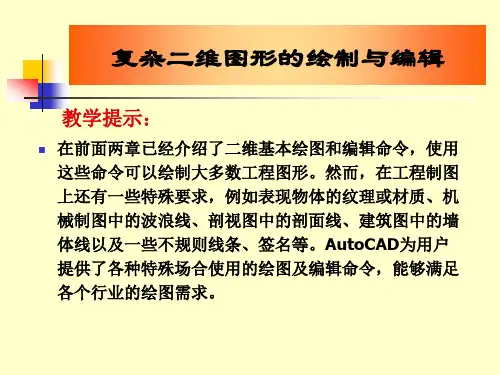

AutoCAD机械绘图基础-复杂二维图形的绘制与编辑
指定起点或 [弧长(A)/对象(O)/样式(S)] <对象>： 沿云线路径引导十字光标… 修订云线完成
4.4.2 区域覆盖
菜单栏：“绘图” | “区域覆盖” 命令行：WIPEOUT 区域覆盖是用一个多边形区域，使用当前背
景色屏蔽底层的对象生成一个空白区域。该 区域与区域覆盖边框进行绑定，可以打开此 区域进行编辑，也可以关闭此区域进行打印。 提示:指定第一点或 [边框(F)/多段线(P)] < 多段线>：
4.4 修订云线、区域覆盖和徒手画线
4.4.1 4.4.2 4.4.3
修订云线 区域覆盖 徒手画线
4.4.1 修订云线
菜单栏：“绘图”|“修订云线” “绘图”工具栏：“修订云线”按钮 命令行：REVCLOUD 云线是由圆弧组成的多段线。用于检查或用作红线圈阅图
形。 提示：最小弧长：15 最大弧长：15 样式：普通
4.3.1 多线样式设置
菜单栏：“格式” | “多线样式” 命令行：MLSTYLE 定义、管理自己创建和保存的多线样式。 执行命令弹出 “多线样式”对话框。单击“新建”按钮，
弹出“创建新的多线样式”对话框。在“新样式名”文本 框中输入新样式名。单击“继续”按钮，弹出 “新建多线 样式”对话框进行设置。
特殊对象图案填充
以“普通”方式进行图案填充时，如果填充边界内有文字、 属性这样的特殊对象，在选择填充边界时，这些对象默认 情况下，也被检测为边界，填充时，填充图案在文字对象 处会自动断开，使得文字对象更加清晰。若不选择“孤岛 检测”选项，则边界内的文字对象将被忽略，被填充图案 穿过。
(a) 包含在选择集
表现物体表面的纹理或材质。 执行命令，打开“图案填充和渐变色”对话框，选择
“图案填充”选项卡，可以设置图案填充时的类型和图 案、角度和比例等特性。
4.4.2 区域覆盖
菜单栏：“绘图” | “区域覆盖” 命令行：WIPEOUT 区域覆盖是用一个多边形区域，使用当前背
景色屏蔽底层的对象生成一个空白区域。该 区域与区域覆盖边框进行绑定，可以打开此 区域进行编辑，也可以关闭此区域进行打印。 提示:指定第一点或 [边框(F)/多段线(P)] < 多段线>：
4.4 修订云线、区域覆盖和徒手画线
4.4.1 4.4.2 4.4.3
修订云线 区域覆盖 徒手画线
4.4.1 修订云线
菜单栏：“绘图”|“修订云线” “绘图”工具栏：“修订云线”按钮 命令行：REVCLOUD 云线是由圆弧组成的多段线。用于检查或用作红线圈阅图
形。 提示：最小弧长：15 最大弧长：15 样式：普通
4.3.1 多线样式设置
菜单栏：“格式” | “多线样式” 命令行：MLSTYLE 定义、管理自己创建和保存的多线样式。 执行命令弹出 “多线样式”对话框。单击“新建”按钮，
弹出“创建新的多线样式”对话框。在“新样式名”文本 框中输入新样式名。单击“继续”按钮，弹出 “新建多线 样式”对话框进行设置。
特殊对象图案填充
以“普通”方式进行图案填充时，如果填充边界内有文字、 属性这样的特殊对象，在选择填充边界时，这些对象默认 情况下，也被检测为边界，填充时，填充图案在文字对象 处会自动断开，使得文字对象更加清晰。若不选择“孤岛 检测”选项，则边界内的文字对象将被忽略，被填充图案 穿过。
(a) 包含在选择集
表现物体表面的纹理或材质。 执行命令，打开“图案填充和渐变色”对话框，选择
“图案填充”选项卡，可以设置图案填充时的类型和图 案、角度和比例等特性。
第03章Auto_CAD机械制图基础教程二维图形绘制
图 3 13 边 界 图 案 填 充 ” 对 话 框
-
“
图 3 14 填 充 图 案 选 择
-
（1）拾取点 （2）选择对象
单击“拾取点”按钮，对话框关闭，移动 光标到如图 3-12 （ a ）所示的 1 区域，单击 鼠标左键，封闭区域的边界线呈虚线状态。 单击鼠标右键结束对象拾取，单击“预览” 按钮，可以看到只有四分之一圆填充了图 案，如图3-12（b）所示。若要一次性完成 整个区域填充，需拾取4个区域。
（3）角度（A）：创建一条用户指 定角度的倾斜辅助线，单击一次创建一条 倾斜辅助线，直到用户单击鼠标右键或回 车时结束。
（4）等分（B）：让用户先指定一个角的 顶点，再分别确定此角两条边的两个点， 从而创建一条辅助线。该辅助线通过用户 指定的角的顶点，并平分该角。注意，这 个角不一定是实际存在的，可以是想象中 的一个不可见的角。 （5）偏移（O）：创建平行于另一 个实体的辅助线，类似于偏移编辑命令。 选择的另一个实体可以是一条辅助线、直 线或复合线实体。
3.2.2 多段线
多段线是AutoCAD中较为重要的一种 图形对象，由多个彼此首尾相连的、 相同或不同宽度的直线段或圆弧段组 成，并作为一个单一的整体对象使用。 单击“多段线 ”按钮， 各选项 的功能及操作方法如下。
（1）圆弧（A）：由绘制直线转换成 绘制圆弧。 （2）半宽（H）：将多段线总宽度的 值减半。AutoCAD提示输入起点宽度 和终点宽度。用户通过在命令行输入相 应的数值，即可绘制一条宽度渐变的线 段或圆弧。注意，命令行输入的数值将 作为此后绘制图形的默认宽度，直到下 一次修改为止。
3.1.6 绘制正多边形
“正多边形 ”按钮用于绘制3～1024 边的正多边形。下列3种创建方法：
AutoCAD基础教程二维图形的绘制
图3-28 插入对话框
3.3.5 块的分解
块作为一个对象处理方便了用户的操 作管理但在少数情况下例如需要删除块中 的个别图素时就无法完成此时单击分解按 钮选取需要分解的块单击鼠标右键结束对 象选择块就分解成为多个图形独立元素对 象
3.3.6 块属性
所谓块属性就是从属于块的文本信 息是块的组成部分
在属性选项卡选中图名属性在下面的 值文本框中把主轴改为减速器壳体然后单 击应用按钮即完成了图名属性的修改
在文字选项选项卡中修改文字样式、对齐 方式、字高、宽度比、旋转角和倾斜角等 内容以适应不同图幅的需要
在特性选项卡中修改图层、线型、颜 色和线宽等内容以适应新图纸的设置
3.4 精 确 绘 图
用光标在屏幕上指定点很难精确定位 点的位置而精确定位点是建立一幅精确图 形的首要任务
1．绘制粗糙度符号
参照如图2-12所示的规定完成图3-25 的绘制
图3-25 粗糙度符号图形
2．创建块
选择绘图→块 →创建命令或单击绘 图工具条的创建块按钮系统弹出如图3-26 所示的块定义对话框
-
图 3
26
块 定 义 对 话 框
基点选项区域用于确定块插入时所用 的基准点该点关系到块插入操作的方 便性用户务必仔细考虑单击拾取点按 钮系统关闭对话框返回到绘图区拾取 粗糙度符号中的三角形顶点作为插入 基准点
1在命令行中输入Measure命令 2选择绘图→点命令在下一级子菜单 中选择定距等分点命令
3.1.6 绘制正多边形
正多边形按钮用于绘制3～ 1024边的正多边形单击正多边形 按钮后AutoCAD首先要求用户输 入多边形的边数并提供下列3种创 建方法：
图3-7 画正多边形的方法
3.1.7 绘制椭圆与椭圆弧
第3章 二维图形常用的绘制与编辑命令
图3-1 “点样式”对话框
1
（2）绘制点 启用绘制“点”的命令有以下三种方法： 选择“绘图”→“点”→“单点”菜单命令；单击“绘图” 工具栏中“点”的按钮；输入命令PO（POINT）。 如果选用“单点” 命令在指定点位置后将结束操作；若选 用“多点”命令则在指定点后，可以继续输入点的位置或按 【Esc】键结束操作。 （3）绘制等分点 1）定数等分点 启用“点的定数等分”命令时选择“绘 图”→“点”→“定数等分”菜单命令。在所选择的对象上绘 制等分点。进行定数等分的对象可以是直线、多段线和样条曲 线等，如图3-2所示。
5）相切、相切、半径（T）： 过两个切点且给定半径画圆。 6）相切、相切、相切（A）： 过三个切点画圆。
图3-8 绘圆的六种方法
9
（2）命令激活与操作格式 启用绘制“圆”的命令有三方法：选择“绘图”→“圆” 菜单命令；单击“绘图”工具栏中的“圆”按钮；输入命 令C(Circle)。 操作格式：
命令：执行上面命令之一： 命令:_circle指定圆的圆心或[三点(3P)/两点(2P)/相切、相切、半径(T)]: （默认指定圆的圆心，用鼠标或坐标法指定圆心O） 指定圆的半径[直径（D）：（输入半径，按【Enter】键） 指定圆的半径或[直径(D)]: （如果输入直径D，命令行继续进行提示： 指定圆的直径 （3）实例 <50>:输入圆的直径，按【Enter】键结束命令。）
3.1.3 绘制平面图形类命令 1．绘制矩形 矩形也是工程图样中常见的元素之一，矩形可通过定义两 个对角点来绘制，对角点的确定，可以通过十字光标直接在屏 幕上点取，也可输入坐标。矩形命令还可以设定其宽度、圆角 和倒角等。绘制的矩形是整体图块，编辑时必须通过分解命令 使之分解成单个的线段，同时矩形也失去线宽性质。 启用绘制“矩形”命令有三种方法：选择“绘图”→“矩 形”菜单命令；单击“绘图”工具栏中的“矩形”按钮；输入 命令Rectang。操作格式： 命令：执行上面命令之一，系统提示如下： 命令:_rectang 指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: （用鼠标选取矩形第1个对角点1） 指定另一个角点或[面积(A)/尺寸(D)/旋转(R)]: （用鼠标选点或 输入矩形另一个对角点2的坐标）

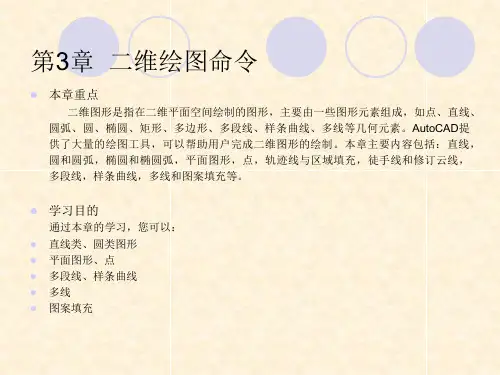

autocad2010中文版室内设计从入门到精通课件第3章 二维绘图命令
3.6.1 绘制样条曲线
【执行方式】 命令行：SPLINE 菜单：“绘图”→“样条曲线” 工具栏：“绘图”→“样条曲线”
１．对象(O) ２．闭合(C) ３．拟合公差(F) ４．<起点切向>
3.6.2 编辑样条曲线
【执行方式】 命令行：SPLINEDIT 菜单：“修改”→“对象”→“样条曲线” 快捷菜单：选择要编辑的样条曲线，在绘图区右击，从打开的右键快捷菜单上 选择“编辑样条曲线”。 工具栏：“修改II”→“编辑样条曲线” 【选项说明】 １．拟合数据(F) 编辑近似数据。选择该项后，创建该样条曲线时指定的各点将以小方格的形式 显示出来。 ２．移动顶点(M) 移动样条曲线上的当前点。 ３．精度(R) 调整样条曲线的定义精度。 ４．反转(E) 翻转样条曲线的方向。该项操作主要用于应用程序。
3.3 平面图形
3.3.1 绘制矩形
【执行方式】 命令行：RECTANG（缩写名：REC） 菜单：“绘图”→“矩形” 工具栏：“绘图”→“矩形”
【选项说明】 1．第一个角点 通过指定两个角点来确定矩形。 2．倒角(C) 指定倒角距离，绘制带倒角的矩形，每一个角点的逆时针和顺时针方向的倒角可 以相同，也可以不同，其中第一个倒角距离是指角点逆时针方向的倒角距离，第二个 倒角距离是指角点顺时针方向的倒角距离。 3．标高(E) 指定矩形标高（Z坐标），即把矩形画在标高为Z，和XOY坐标面平行的平面上， 并作为后续矩形的标高值。 4．圆角(F) 指定圆角半径，绘制带圆角的矩形。 5．厚度(T) 指定矩形的厚度。 6．宽度(W) 指定线宽。
3.5 多段线
多段线是一种由线段和圆弧组合而成的，不同线宽的多线，这种线由于其组合形 式的多样和线宽的不同，弥补了直线或圆弧功能的不足，适合绘制各种复杂的图形 轮廓。
AutoCAD中文版基础教程(2012版)第3章 二维图形编辑与修改
AutoCAD 中文版基础教程（2012版） AutoCAD计算机辅助设计
清华大学出版社
三、图形的修改
1. 删除图形
选择“修改”→“删除”命令，或单击“删除”按钮，或在命令行 中输入ERASE来执行删除命令。
命令: _erase 选择对象: //在绘图区选择需要删除的对象（构造删除对象集） 选择对象: //按Enter键完成对象，并同时完成对象删除
AutoCAD 中文版基础教程（2012版） AutoCAD计算机辅助设计
清华大学出版社
二、图形的复制
1. 复制图形
选择“修改”→“复制”命令，或在“修改”工具栏中单击“复制” 按钮，或在命令行中输入COPY，可以执行复制命令。“复制”命令可以 将对象复制一次或者多次。
命令: _copy 选择对象: //在绘图去选择需要复制的对象 选择对象://按回车键，完成对象选择 指定基点或 [位移(D)] <位移>: //在绘图区拾取或输入坐标确认复制对象的基点 指定第二个点或 [阵列(A)] <使用第一个点作为位移>://在绘图区拾取或输入坐标确定位移点 指定第二个点或 [阵列(A)/退出(E)/放弃(U)] <退出>://对对象进行多次复制 指定第二个点或 [阵列(A)/退出(E)/放弃(U)] <退出>://按回车键，完成复制
1. 移动图形
选择“修改”→“移动”命令，或单击“移动”按钮，或在命令行 中输入MOVE来执行移动命令。
命令: _move 选择对象: //选择需要移动的对象 选择对象: //按Enter键，完成选择 指定基点或 [位移(D)] <位移>://输入绝对坐标或者绘图区拾取点作为基点 指定第二个点或 <使用第一个点作为位移>: //输入相对或绝对坐标，或者拾取点，确定移动的目标位置点
AutoCAD 2011中文版实用教程第3章 高级二维绘图命令
3.1.1 绘制多段线
◆执行方式 命令行：PLINE（缩写名：PL） 菜单：绘图→多段线 工具栏：绘图→多段线 ◆操作格式 命令:PLINE↙ 指定起点：（指定多段线的起点） 当前线宽为 0.0000 指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:（指定多段线的
◆执行方式 命令行：SPLINEDIT 菜单：修改→对象→样条曲线 快捷菜单：选择要编辑的样条曲线，在绘图区域右击鼠标，从打开
的快捷菜单上选择“编辑样条曲线” 工具栏：修改 II→编辑样条曲线 ◆操作格式 命令：SPLINEDIT↙ 选择样条曲线:（选择要编辑的样条曲线。若选择的样条曲线是用
3.3 多线
多线是一种复合线，由连续的直线段复合组成。
3.3.1 绘制多线
◆执行方式 命令行：MLINE 菜单：绘图→多线 ◆操作格式
命令：MLINE↙ 当前设置：对正 = 上，比例 = 20.00，样式 = STANDARD 指定起点或 [对正(J)/比例(S)/样式(ST)]：(指定起点) 指定下一点：（给定下一点） 指定下一点或 [放弃(U)]：（继续给定下一点绘制线段。输入“U”，则放弃前一段的绘
2．孤岛
3．填充方式
AutoCAD系统为用户设置了以下三种填充方式实现对填充范围的
控制：
（1）ቤተ መጻሕፍቲ ባይዱ通方式
（2）最外层方式
（3）忽略方式
3.5.2 图案填充的操作
◆执行方式
命令行：BHATCH
菜单：绘图→图案填充
工具条：绘图→图案填充或绘图 →渐变色
◆操作格式
执行上述命令后系统打图案填充和渐变色对话框，各选项组和按钮含义：
制；单击鼠标右键或按回车键Enter，结束命令） 指定下一点或 [闭合(C)/放弃(U)]：（继续给定下一点绘制线段。输入“C”，则闭合线
◆执行方式 命令行：PLINE（缩写名：PL） 菜单：绘图→多段线 工具栏：绘图→多段线 ◆操作格式 命令:PLINE↙ 指定起点：（指定多段线的起点） 当前线宽为 0.0000 指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:（指定多段线的
◆执行方式 命令行：SPLINEDIT 菜单：修改→对象→样条曲线 快捷菜单：选择要编辑的样条曲线，在绘图区域右击鼠标，从打开
的快捷菜单上选择“编辑样条曲线” 工具栏：修改 II→编辑样条曲线 ◆操作格式 命令：SPLINEDIT↙ 选择样条曲线:（选择要编辑的样条曲线。若选择的样条曲线是用
3.3 多线
多线是一种复合线，由连续的直线段复合组成。
3.3.1 绘制多线
◆执行方式 命令行：MLINE 菜单：绘图→多线 ◆操作格式
命令：MLINE↙ 当前设置：对正 = 上，比例 = 20.00，样式 = STANDARD 指定起点或 [对正(J)/比例(S)/样式(ST)]：(指定起点) 指定下一点：（给定下一点） 指定下一点或 [放弃(U)]：（继续给定下一点绘制线段。输入“U”，则放弃前一段的绘
2．孤岛
3．填充方式
AutoCAD系统为用户设置了以下三种填充方式实现对填充范围的
控制：
（1）ቤተ መጻሕፍቲ ባይዱ通方式
（2）最外层方式
（3）忽略方式
3.5.2 图案填充的操作
◆执行方式
命令行：BHATCH
菜单：绘图→图案填充
工具条：绘图→图案填充或绘图 →渐变色
◆操作格式
执行上述命令后系统打图案填充和渐变色对话框，各选项组和按钮含义：
制；单击鼠标右键或按回车键Enter，结束命令） 指定下一点或 [闭合(C)/放弃(U)]：（继续给定下一点绘制线段。输入“C”，则闭合线
autocad2010室内设计课件第3章 二维绘图命令
具有相同内外径的圆环。按Enter键空格键或右击，结束命令） 【选项说明】 1．若指定内径为零，则画出实心填充圆。 2．用命令FILL可以控制圆环是否填充。 命令: FILL 输入模式 [开(ON)/关(OFF)] <开>: （选择ON表示填充，选择OFF表
示不填充）
3.2.5 绘制椭圆与椭圆弧
【操作步骤】
系统自动执行该命令后，弹出如图所示的“多线样式”对话框。 在该对话框中，用户可以对多线样式进行定义、保存和加载等操作。
3.7.3 编辑多线
【执行方式】 命令行：MLEDIT 菜单：“修改”→“对象→“多线” 【操作步骤】 利用该命令后，弹出“多线编工具辑”对话框，如图所示。
3.7.4 实例——墙体
绘制步骤
3.8.1
3.8 图案填充
基
本
概
念
1．图案边界 2．孤岛 3．填充方式 在进行图案填充时，需要控制填充的范围，AutoCAD系统为用户设置
了以下3种填充方式，实现对填充范围的控制： （1）普通方式： （2）最外层方式： （3）忽略方式：
3.8.2
图案填充的操作
3.6.3 实例——雨伞
绘制步骤
3.7
3.7.1
多
线
绘
制
多
线
【执行方式】 命令行：MLINE 菜单：“绘图”→“多线” 【操作步骤】 命令：MLINE 当前设置：对正 = 上，比例 = 20.00，样式 = STANDARD 指定起点或 [对正(J)/比例(S)/样式(ST)]：(指定起点) 指定下一点：（给定下一点） 指定下一点或 [放弃(U)]：（继续给定下一点，绘制线段。输入
【执行方式】 命令行：BHATCH 菜单：“绘图”→“图案填充” 工具栏：“绘图”→“图案填充”或“绘图”→“渐变色”
示不填充）
3.2.5 绘制椭圆与椭圆弧
【操作步骤】
系统自动执行该命令后，弹出如图所示的“多线样式”对话框。 在该对话框中，用户可以对多线样式进行定义、保存和加载等操作。
3.7.3 编辑多线
【执行方式】 命令行：MLEDIT 菜单：“修改”→“对象→“多线” 【操作步骤】 利用该命令后，弹出“多线编工具辑”对话框，如图所示。
3.7.4 实例——墙体
绘制步骤
3.8.1
3.8 图案填充
基
本
概
念
1．图案边界 2．孤岛 3．填充方式 在进行图案填充时，需要控制填充的范围，AutoCAD系统为用户设置
了以下3种填充方式，实现对填充范围的控制： （1）普通方式： （2）最外层方式： （3）忽略方式：
3.8.2
图案填充的操作
3.6.3 实例——雨伞
绘制步骤
3.7
3.7.1
多
线
绘
制
多
线
【执行方式】 命令行：MLINE 菜单：“绘图”→“多线” 【操作步骤】 命令：MLINE 当前设置：对正 = 上，比例 = 20.00，样式 = STANDARD 指定起点或 [对正(J)/比例(S)/样式(ST)]：(指定起点) 指定下一点：（给定下一点） 指定下一点或 [放弃(U)]：（继续给定下一点，绘制线段。输入
【执行方式】 命令行：BHATCH 菜单：“绘图”→“图案填充” 工具栏：“绘图”→“图案填充”或“绘图”→“渐变色”
AUTOCAD2011室内装潢设计课件第3章 二维绘图命令
3.3.3 正多边形
【执行方式】 命令行：POLYGON 菜单：绘图→多边形 工具栏：绘图→多边形 【操作步骤】 命令: POLYGON↙ 输入边的数目 <4>:（指定多边形的边数，默认值为4） 指定正多边形的中心点或 [边(E)]: （指定中心点） 输入选项 [内接于圆(I)/外切于圆(C)] <I>:（指定是内接于圆或外切于圆）。 指定圆的半径:（指定外接圆或内切圆的半径） 【选项说明】 如果选择“边”选项，则只要指定多边形的一条边，系统就会按逆时针 方向创建该正多边形。
指定圆上的第一个点: _tan 到：（指定相切的第一个圆弧） 指定圆上的第二个点: _tan 到：（指定相切的第二个圆弧）指定圆上的 第三个点: _tan 到：（指定相切的第三个圆弧） 设置绘图环境。用LIMITS命令设置图幅：297210。 单击“绘图”工具栏中的“圆”按钮，绘制圆。命令行提示如下： 命令: CIRCLE↙ 指定圆的圆心或 [三点(3P)/两点(2P)/切点、切点、半径(T)]: 100,100↙ 指定圆的半径或 [直径(D)]: 50↙ 结果如图3-7所示。 同样，利用圆命令，以(100,100)为圆心，绘制半径为40的圆。结果如图 3-8所示。 单击“快速访问”工具栏中的“保存”按钮，保存图形。命令行提示如 下： 命令: SAVEAS↙ （将绘制完成的图形以“圆餐桌.dwg”为文件名保存 在指定的路径中）
【选项说明】 多段线主要由连续的不同宽度的线段或圆弧组成，如果在上述提示中选 “圆弧”，则命令行提示： 指定圆弧的端点或[角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/ 半径(R)/第二个点(S)/放弃(U)/宽度(W)]: 绘制圆弧的方法与“圆弧”命令相似。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图3-10 绘制伞面
• 4．单击“绘图”工具栏中的“多段线”按钮 ，绘制伞顶 和伞把。最终绘制的图形如图3-7所示。
3.3 多线
• 多线是一种复合线，由连续的直线段复合组成。多线的突 出优点就是能够大大提高绘图效率，保证图线之间的统一 性。
• 3.3.1 绘制多线 • 1．执行方式 • 命令行：MLINE（快捷命令：ML）。 • 菜单栏：选择菜单栏中的“绘图”→“多线”命令。
择“对象(O)”选项） • 输入下一个点或 [起点切向(T)/公差(L)]: • 输入下一个点或 [端点相切(T)/公差(L)/放弃(U)/闭合(C)]:
• 3．选项说明
3.2.2 实例——雨伞
• 本实例绘制的雨伞如图3-7所示。本实例绘制的雨伞，要 用到圆弧、样条曲线和多段线命令。在绘制的过程中，必 须注意不同线条绘制的先后顺序。
则放弃前一段多线的绘制；右击或按<enter>键，结束命令 • 指定下一点或 [闭合(C)/放弃(U)]：继续给定下一点绘制线段；输入
“C”，则闭合线段，结束命令
• 3．选项说明
3.3.2 定义多线样式
• 1．执行方式 • 命令行：MLSTYLE。 • 2．操作步骤 • 执行上述命令后，系统打开如图3-11所示的“多线样式”
• 2．操作步骤
• 命令行提示与操作如下。 • 命令：MLINE↙ • 当前设置：对正 - 上，比例 - 20.00，样式 -STANDARD • 指定起点或 [对正(J)/比例(S)/样式(ST)]：指定起点 • 指定下一点：指定下一点 • 指定下一点或 [放弃(U)]：继续指定下一点绘制线段；输入“U”，
• 指定圆弧的端点或[角度(A)/圆心(CE)/方向(D)/半宽(H) 直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]:
• 绘制圆弧的方法与“圆弧”命令相似。
3.1.2 实例——交通标志
• 本实例绘制的交通标志如图3-59所示。本实例绘制的交通 标志，主要用到圆环、多段线命令。在绘制过程中，必须 注意不同线条绘制的先后顺序。
对话框。在该对话框中，用户可以对多线样式进行定义、 保存和加载等操作。下面通过定义一个新的多线样式来介 绍该对话框的使用方法。欲定义的多线样式由3条平行线 组成，中心轴线和两条平行的实线相对于中心轴线上、下 各偏移0.5，其操作步骤如下。
• （1）在“多线样式”对话框中单击“新建”按钮，系统 打开“创建新的多线样式”对话框，如图3-12所示。
图3-1 交通标志
• 绘制步骤
• 1．选择菜单栏中的“绘图”→“圆环”命令，绘制外圆
环，命令行提示与操作如下：
• 命令: donut
• 指定圆环的内径 <0.5000>: 110
• 指定圆环的外径 <1.0000>: 140
• 指定圆环的中心点或 <退出>100,100
• 指定圆环的中心点或 <退出>:
第3章 复杂二维绘图命令
• 2．操作步骤 • 命令行提示与操作如下。 • 命令: PLINE↙ • 指定起点:指定多段线的起点 • 当前线宽为 0.0000 • 指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽
度(W)]:指定多段线的下一个点
• 3．选项说明
• 多段线主要由连续且不同宽度的线段或圆弧组成，如果在 上述提示中选择“圆弧（A）”选项，则命令行提示如下。
图3-11 “多线样式”对话框 图3-12 “创建新的多线样式”对话框
• （2）在“创建新的多线样式”对话框的“新样式名”文 本框中输入“duoxian”，单击“继续”按钮。
图3-4 绘制车轱辘
• 4．单击“绘图”工具栏中的“多段线”按钮 ，绘制车身, 结果如图3-5所示。
• 5．绘制货箱。单击“绘图”工具栏中的“矩形”按钮 ， 在车身后部合适的位置绘制几个矩形，结果如图3-1所示。
图3-5 绘制车身
3.2 样条曲线
• 在AutoCAD中使用的样条曲线为非一致有理B样条 （NURBS）曲线，使用NURBS曲线能够在控制点之间产 生一条光滑的曲线，如图3-6所示。样条曲线可用于绘制 形状不规则的图形，如为地理信息系统（GIS）或汽车设 计绘制轮廓线。
图3-6 样条曲线
3.2.1 绘制样条曲线
• 1．执行方式 • 命令行：SPLINE（快捷命令：SPL）。 • 菜单栏：选择菜单栏中的“绘图”→“样条曲线”命令。 • 工具栏：单击“绘图”工具栏中的“样条曲线”按钮 。 • 2．操作步骤 • 命令行提示与操作如下。 • 命令：SPLINE↙ • 当前设置: 方式=拟合 节点=弦 • 指定第一个点或 [方式(M)/节点(K)/对象(O)]: （指定一点或选
• 结果如图3-2所示。
图3-2 绘制圆环
• 2．单击“绘图”工具栏中的“多段线”按钮 ，绘制斜直线。 命令行提示与操作如下：
• 命令: _pline • 指定起点:（在圆环左上方适当捕捉一点） • 当前线宽为 0.0000 • 指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: W↙ • 指定起点宽度 <0.0000>: 10↙ • 指定端点宽度 <10.0000>:↙ • 指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:（斜
向向下在圆环上捕捉一点） • 指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度
(W)]: ↙
• 结果如图3-3所示。
图3-3 绘制斜杠
• 3．单击“颜色控制”下拉按钮，设置当前图层颜色为黑 色。选择菜单栏中的“绘图”→“圆环”命令，绘制圆心 坐标为（128，83）和（83，83），圆环内径为9，外径 14的两个圆环，结果如图3-4所示。
图3-7 雨伞
• 绘制步骤 • 1．单击“绘图”工具栏中的“圆弧”按钮 ，绘制伞的外框。 • 2．选择菜单栏中的“绘图”→ “样条曲线”命令，或者单
击“绘图”工具栏中的“样条曲线”按钮 ，绘制伞的底边。 如图3-8所示。
图3-8 绘制伞边
• 3．单击“绘图”工具栏中的“圆弧”按钮 ，绘制伞面。
• 图3-9 绘制伞面辐条
