变压器工作原理及应用变压器是一种电器设备,用于改变交流电压的大小。
它的工作原理是基于电磁感应的原理。
变压器由两个线圈构成,一个是输入线圈(也称为原线圈或一次线圈),另一个是输出线圈(也称为副线圈或二次线圈)。
输入线圈通入交流电源,产生一个交变磁场。
这个交变磁场穿透到输出线圈中,从而在输出线圈中产生电动势,导致电流流动。
根据法拉第的电磁感应定律,输出线圈中的电压与输入线圈中的电压成正比,即电压的比例等于线圈的匝数比。
因此,输出线圈上的电压可以通过改变输入线圈和输出线圈的匝数比来调整。
变压器有很多应用。
以下是一些主要的应用领域:1.电力输送:变压器是电力输送和配电系统中不可或缺的组成部分。
发电厂产生的高电压的交流电在输送过程中使用变压器将其变压为低电压,以减少输送功率损耗。
然后在接近用户的地方,使用变压器将电压提高到需要的水平。
2.电子设备:变压器在各种电子设备中被广泛使用,比如电视机、电脑、手机充电器等。
这些设备需要有不同的电压供应,而变压器可以通过调整输入线圈和输出线圈的匝数比来提供所需的电压。
3.工业应用:变压器在工业领域中也有广泛的应用。
例如,变压器可用于电焊机、电炉、电动机等设备的供电。
通过变压器可以调整电压以满足不同设备的要求。
4.交通运输:交通运输行业也使用变压器。
例如,电车和地铁系统需要变压器来将高电压的交流电压转换为适用于牵引车辆的低电压。
5.可再生能源:随着可再生能源的快速发展,如风能和太阳能,变压器在这些领域中也具有重要作用。
这些能源产生的电力需要通过变压器转换为适合输送和分配的电压。
总结起来,变压器是一个重要的电力设备,通过改变电压的大小来满足不同设备和系统的需求。
它的应用范围广泛,涵盖了电力输送、电子设备、工业应用、交通运输和可再生能源等领域。
变压器的工作原理是基于电磁感应的原理,通过线圈之间的磁场耦合来实现电压的传递和变换。

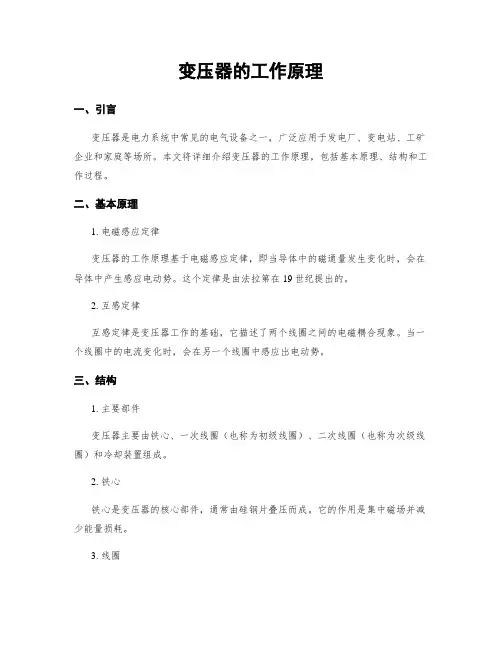

变压器的工作原理一、引言变压器是电力系统中常见的电气设备之一,广泛应用于发电厂、变电站、工矿企业和家庭等场所。
本文将详细介绍变压器的工作原理,包括基本原理、结构和工作过程。
二、基本原理1. 电磁感应定律变压器的工作原理基于电磁感应定律,即当导体中的磁通量发生变化时,会在导体中产生感应电动势。
这个定律是由法拉第在19世纪提出的。
2. 互感定律互感定律是变压器工作的基础,它描述了两个线圈之间的电磁耦合现象。
当一个线圈中的电流变化时,会在另一个线圈中感应出电动势。
三、结构1. 主要部件变压器主要由铁心、一次线圈(也称为初级线圈)、二次线圈(也称为次级线圈)和冷却装置组成。
2. 铁心铁心是变压器的核心部件,通常由硅钢片叠压而成。
它的作用是集中磁场并减少能量损耗。
3. 线圈一次线圈和二次线圈分别绕在铁心上。
一次线圈接通输入电源,二次线圈则输出变压后的电压。
4. 冷却装置变压器在工作过程中会产生一定的热量,冷却装置的作用是散热,保持变压器的正常工作温度。
四、工作过程1. 步骤变压器的工作过程可以分为以下几个步骤:- 输入电流通过一次线圈产生磁场;- 磁场通过铁心传导到二次线圈;- 在二次线圈中产生感应电动势;- 输出电流从二次线圈流出。
2. 变压比变压器的变压比是指一次线圈和二次线圈的匝数比。
根据互感定律,变压比决定了输入电压和输出电压之间的关系。
3. 理想变压器理想变压器是指在没有能量损耗的情况下工作的变压器。
在理想变压器中,输入功率等于输出功率,变压比等于输入电压与输出电压之比。
五、应用领域变压器广泛应用于各个领域,包括:1. 电力系统:变压器用于输电和配电,将发电厂产生的高压电能转换为低压电能供应给用户。
2. 工矿企业:变压器用于电力设备的供电,如机电、照明设备等。
3. 家庭:变压器用于家庭电器的供电,如电视、冰箱、空调等。
六、总结变压器是一种基于电磁感应定律和互感定律工作的电气设备。
它通过变压比将输入电压转换为输出电压,广泛应用于电力系统、工矿企业和家庭等场所。
变压器的工作原理引言概述:变压器是电力系统中常见的电气设备,它起着改变电压大小的重要作用。
本文将详细介绍变压器的工作原理,包括一、变压器的基本构造;二、变压器的工作原理;三、变压器的主要应用领域;四、变压器的维护与保养;五、变压器的未来发展方向。
一、变压器的基本构造1.1 主要构件:变压器由铁芯、一次绕组和二次绕组组成。
铁芯通常由硅钢片叠压而成,以减小磁阻和磁损耗。
1.2 绕组:一次绕组和二次绕组分别绕在铁芯上。
一次绕组与电源相连,二次绕组与负载相连。
1.3 绝缘材料:绕组之间和绕组与铁芯之间采用绝缘材料进行绝缘,以防止电路短路和绝缘击穿。
二、变压器的工作原理2.1 磁感应定律:当一次绕组中有交流电流通过时,产生的磁场会感应到二次绕组中,从而在二次绕组中产生感应电动势。
2.2 变压器原理:根据磁感应定律,当一次绕组中的匝数与二次绕组中的匝数不同时,可以实现电压的升降。
2.3 能量传递:变压器通过磁场的耦合,将一次绕组中的电能传递到二次绕组,实现电压的变换。
三、变压器的主要应用领域3.1 电力系统:变压器广泛应用于电力系统中,用于升压和降压,以适应不同电压等级的输电和配电需求。
3.2 电子设备:变压器也被应用于各类电子设备中,用于提供适宜的电压和电流,以满足设备的工作要求。
3.3 工业领域:在工业生产中,变压器被用于控制机电的启动和运行,以及供应各种设备所需的电能。
四、变压器的维护与保养4.1 温度控制:变压器在工作过程中会产生热量,需要通过散热器进行散热,保持合适的工作温度。
4.2 油浸绝缘:变压器通常采用油浸绝缘,需要定期检查绝缘油的质量和绝缘材料的状态,以确保变压器的正常运行。
4.3 维护记录:及时记录变压器的运行状况、维护情况和故障处理过程,为后续的维护工作提供参考和依据。
五、变压器的未来发展方向5.1 高效节能:未来的变压器将更加注重能源的高效利用,减少能量损耗和环境污染。
5.2 智能化控制:随着科技的发展,变压器将逐渐实现智能化控制,提高运行的稳定性和可靠性。

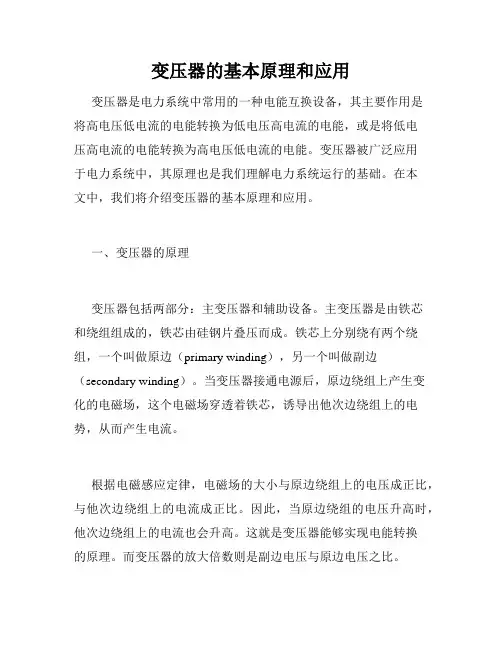

变压器的基本原理和应用变压器是电力系统中常用的一种电能互换设备,其主要作用是将高电压低电流的电能转换为低电压高电流的电能,或是将低电压高电流的电能转换为高电压低电流的电能。
变压器被广泛应用于电力系统中,其原理也是我们理解电力系统运行的基础。
在本文中,我们将介绍变压器的基本原理和应用。
一、变压器的原理变压器包括两部分:主变压器和辅助设备。
主变压器是由铁芯和绕组组成的,铁芯由硅钢片叠压而成。
铁芯上分别绕有两个绕组,一个叫做原边(primary winding),另一个叫做副边(secondary winding)。
当变压器接通电源后,原边绕组上产生变化的电磁场,这个电磁场穿透着铁芯,诱导出他次边绕组上的电势,从而产生电流。
根据电磁感应定律,电磁场的大小与原边绕组上的电压成正比,与他次边绕组上的电流成正比。
因此,当原边绕组的电压升高时,他次边绕组上的电流也会升高。
这就是变压器能够实现电能转换的原理。
而变压器的放大倍数则是副边电压与原边电压之比。
二、变压器的应用变压器被广泛应用于电力系统中。
首先,变压器可以将高压电能升压为更高的电压,使高压输电线路上的能量损失降低到最低。
其次,变压器可以将输送到用户户端的高电压、低电流的电能转换为低电压、高电流的电能,以便供给用户家庭、工业用电等。
因为人们需要的电能一般都是低电压,所以变压器的应用在生活和工业工厂中非常广泛。
此外,变压器也广泛应用于电源适配器中,以便将交流电压降为直流电压。
这种适配器使用的变压器叫做电源变压器(power transformer)。
他们将电力从电网中取出,将输入的220V 50Hz电压变为输出的12V、24V、48V DC电压。
这样的变压器需要保证高效率、高稳定性和低成本,并且需要一定的电流稳定性。
总之,变压器是电力系统中最常见的电气设备之一,其种类繁多,应用领域广泛,可以运用在电力系统输电、家庭电器、工业机械等多个领域中。
掌握变压器的基本原理和应用是电气工程师的基本能力之一。
变压器工作原理与应用变压器是一种电气设备,它通过电磁感应原理来变换交流电压和电流。
它由一个磁性材料的铁芯和绕在铁芯上的两组线圈(称为一次线圈和二次线圈)构成。
一次线圈与电源相连,二次线圈与负载相连。
变压器的工作原理:变压器的工作原理基于两个基本原理:法拉第电磁感应定律和线圈的自感。
法拉第电磁感应定律指出,当一个线圈中的磁通量发生变化时,线圈中会产生感应电动势。
线圈的自感是指,当通过一个线圈的电流改变时,线圈会产生与电流变化方向相反的感应电动势。
在变压器中,一次线圈与交流电源相连,当电源输入电流时,电流会产生磁场。
这个磁场穿过铁芯,并进入二次线圈。
因为铁芯是一个磁导体,它能够加强磁场的作用。
在二次线圈中,磁场通过线圈的变化,产生了感应电动势。
如果有负载连接在二次线圈上,感应电动势将驱动电流流过负载。
根据法拉第电磁感应定律,变压器的输入电压和输出电压之间的比例取决于一次线圈和二次线圈的匝数比。
如果一次线圈匝数较高,而二次线圈的匝数较低,输出电压将比输入电压小,也就是所谓的降压变压器。
相反,如果一次线圈的匝数较低,而二次线圈的匝数较高,输出电压将比输入电压大,这是升压变压器。
通过改变线圈的匝数比,我们可以根据不同的需求来选择适当的变压器。
变压器的应用:变压器在电力传输和电能转换中发挥着重要的作用。
下面是一些主要应用领域:1.电力输配:变压器广泛应用于电力输配系统中。
在电网中,高电压用于长距离输电,而低电压用于家庭和工业用电。
变压器通过改变输配系统中的电压,从而实现电能的传输和分配。
2.电力变换:变压器也在电力变换系统中发挥关键作用。
例如,发电厂中的发电机会产生高压交流电,这些电能需要转换为适合输电和使用的低压交流电。
变压器被用于这个过程。
3.焊接和充电:在一些焊接和充电系统中,需要较高的电压和电流来提供足够的能量。
这时可以使用升压变压器,将输入电压升高到所需的级别。
4.电子设备:在一些电子设备中,如电视机、计算机和音响系统中,需要稳定的低电压供电。
变压器的工作原理概述:变压器是一种通过电磁感应原理来改变交流电压的设备。
它由两个或者更多的线圈组成,通过电磁感应的作用,将输入线圈的电压转换为输出线圈的电压。
变压器广泛应用于电力系统、电子设备、通信系统等领域。
一、基本原理:变压器的工作原理基于电磁感应现象。
当通过输入线圈(称为初级线圈)的交流电流发生变化时,会产生一个交变磁场。
这个交变磁场穿过输出线圈(称为次级线圈),在次级线圈中产生感应电动势,从而产生输出电压。
二、主要构成:1. 线圈:变压器由两个或者多个线圈组成,分别称为初级线圈和次级线圈。
初级线圈通常与电源相连,次级线圈通常与负载相连。
线圈通常由绝缘导线绕制而成。
2. 铁芯:铁芯是变压器的磁路部份,用于增强磁场的传导。
铁芯通常由铁矽合金制成,具有较高的磁导率和低的磁阻。
三、工作过程:1. 变压器的工作基于法拉第电磁感应定律。
当交流电通过初级线圈时,产生的交变磁场会穿过次级线圈,从而在次级线圈中产生感应电动势。
2. 感应电动势的大小与初级线圈和次级线圈的匝数之比成正比。
如果次级线圈的匝数大于初级线圈的匝数,输出电压将高于输入电压;反之,输出电压将低于输入电压。
3. 变压器的工作过程中,会有一定的能量损耗。
这些损耗主要包括铁芯损耗和线圈损耗。
铁芯损耗是由于铁芯中的涡流和磁滞现象引起的,线圈损耗是由于线圈中的电阻产生的。
四、变压器的类型:1. 根据用途分类:- 电力变压器:用于电力系统中的电能传输和分配。
- 隔离变压器:用于隔离电源和负载,提供额外的安全保护。
- 自耦变压器:次级线圈与初级线圈共享部份匝数,适合于一些特殊应用。
2. 根据结构分类:- 贴片变压器:线圈和铁芯密切结合在一起,适合于小型电子设备。
- 箱式变压器:线圈和铁芯封装在一个箱体中,适合于工业和商业应用。
- 油浸式变压器:线圈和铁芯浸泡在绝缘油中,提供更好的散热和绝缘性能。
五、应用领域:1. 电力系统:变压器在电力系统中起到电能传输和分配的关键作用。

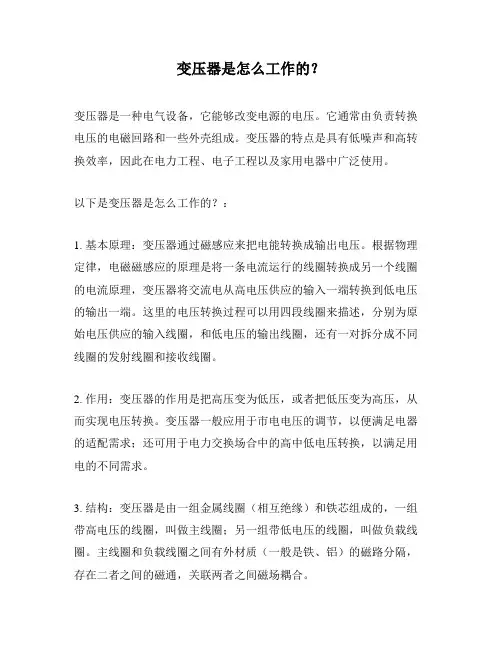

变压器是怎么工作的?
变压器是一种电气设备,它能够改变电源的电压。
它通常由负责转换电压的电磁回路和一些外壳组成。
变压器的特点是具有低噪声和高转换效率,因此在电力工程、电子工程以及家用电器中广泛使用。
以下是变压器是怎么工作的?:
1. 基本原理:变压器通过磁感应来把电能转换成输出电压。
根据物理定律,电磁磁感应的原理是将一条电流运行的线圈转换成另一个线圈的电流原理,变压器将交流电从高电压供应的输入一端转换到低电压的输出一端。
这里的电压转换过程可以用四段线圈来描述,分别为原始电压供应的输入线圈,和低电压的输出线圈,还有一对拆分成不同线圈的发射线圈和接收线圈。
2. 作用:变压器的作用是把高压变为低压,或者把低压变为高压,从而实现电压转换。
变压器一般应用于市电电压的调节,以便满足电器的适配需求;还可用于电力交换场合中的高中低电压转换,以满足用电的不同需求。
3. 结构:变压器是由一组金属线圈(相互绝缘)和铁芯组成的,一组带高电压的线圈,叫做主线圈;另一组带低电压的线圈,叫做负载线圈。
主线圈和负载线圈之间有外材质(一般是铁、铝)的磁路分隔,存在二者之间的磁通,关联两者之间磁场耦合。
4. 工作原理:当电流通过变压器的主线圈时,就会产生一个磁场,物
理定律规定,当一边的磁场变化时,另一边的磁场也会随之变化,从
而引起磁性耦合作用,由高电压变为低电压。
5. 优点:变压器具有低噪声、高效率和可靠性,在电子、电力和家用
电器的设计中有着重要的应用,它的结构简单紧凑,操作也比较容易,而且能够实现步进式调压和变压变频,解决了许多交流电路中需要变
压调节的问题。
变压器的工作原理、用途及分类介绍变压器的工作原理、用途及分类变压器的基本工作原理变压器是一种利用电磁感应原理将一种数值的交变电压变换为同一频率的另一种数值的交变电压。
一、变压器的基本工作原理变压器是一种利用电磁感应原理将一种数值的交变电压变换为同一频率的另一种数值的交变电压。
1.变压器是静止的电器,它可以根据需要将交流电压升高或降低。
2.在改变电压的同时,电压的频率保持不变。
3.工作原理:根据电磁感应定律U1=-e1=N1dΦ/dt U2=e2=-N2dΦ/d t U1/U2=e1/e2=N1/N2=KU 即:变压器一、二次绕组的电压比就等于一、二次绕组的匝数比。
二、变压器的用途在生产、输送、分配和使用电能的整个电力系统中,变压器是一个重要的电器设备。
1.高压输电:变压器是电能传输的主要设备,当输送电能的容量一定时,电压越高,输电线上的电流越小,输电导线面积越小,线路损耗越小。
2.低压配电:在用户侧,为了安全和绝缘方便,要求逐步把输电电压降到配电电压。
3.测量、阻抗变换等其他特殊用途。
输电时,把交流电功率P= √3UIcosø从电厂输送到用户,当P和cosø一定时,U愈高,I愈小,这可以节省输电线材料,减小线路损耗。
三、变压器的分类1、按相数的不同:变压器可分为单相变压器、三相变压器和多相变压器;2、按绕组数目不同:变压器可分为双绕组变压器、三绕组变压器、多绕组变压器和自耦变压器;3、按冷却方式不同:变压器可分为油浸式变压器、充气式变压器和干式变压器。
油浸式变压器又可分为:油浸自冷式、油浸风冷式和强迫油循环变压器。
4、按用途不同:变压器可分为电力变压器、特种变压器、仪用互感器、试验用的高压变压器等。
第二篇变压器第一章电力变压器变压器是一种静止电器,它利用电磁感应原理,把一种电压、电流的交流电能,变换为同频率的另一种电压、电流的交流电能。
变压器的种类有许多,这里主要讲述在电力系统中作为输、配电用的电力变压器。
并结合我厂变压器的配置和使用情况,主要介绍变压器的基本工作原理、基本结构、试验、投运、停运及事故处理等一些情况。
第一节基本工作原理变压器基本工作原理可用下图说明:变压器是应用电磁感应原理来进行能量转换的,其结构部分主要是两个(或两个以上)互相绝缘,且匝数不等的绕组,套装在一个由良好导磁材料制成的闭合铁芯上;两个绕组之间通过磁场而耦合,但在电的方面没有直接联系(自耦变除外),能量的转换以磁场作媒介。
在两个绕组中,一个绕组接入交流电源,另一个绕组接负载。
接入交流电源的绕组称为原绕组,也称原边或一次侧;接负载的绕组,称为副绕组,也称副边或二次侧绕组。
当原绕组接入交流电源时,原绕组中将流过交流电流,并在闭合铁芯中产生交变磁通,其频率与电源频率相同。
闭合铁芯中的磁通同时交链原、副绕组,根据电磁感应定律,原、副绕组中分别感应出相同频率的电动势。
副绕组内感应出电动势,便向负载供电,实现了电能的传递。
原、副绕组中感应电动势的大小正比于各自的匝数,同时也近似等于各自侧的电压,只要原、副绕组匝数不等,便可使原、副边具有不同的电动势和电压,变压器就是利用原、副绕组匝数不等实现变压的。
变压器在传递电能的过程中,原、副边的电功率基本相等。
当两侧电压不等时,两侧电流势必不等,高压侧电流小,低压侧的电流大,故变压器在改变电压的同时,也改变了电流。
概括地说,变压器利用电磁感应原理,借助具有不同匝数的原、副绕组之间的磁耦合作用,从而改变原、副边的电流、电压的大小,而不改变频率,以实现交流电能传递的目的。
第二节变压器的型号及其技术数据每台变压器都在醒目位置上设有一个铭牌,上面标明了变压器的型号和额定值。
所谓额定值,是指制造厂按照国家标准,对变压器正常使用时有关参数所做的限额规定。
变压器的论文引言变压器是电力系统中常见的重要设备,主要用于电能的传输和分配。
它通过变换电压和电流的比例,在电网中实现高压输电和低压供电。
本文将介绍变压器的基本原理、结构和工作原理,以及应用领域和未来发展方向。
变压器的基本原理变压器的工作原理基于电磁感应定律。
根据法拉第电磁感应定律,当通过一根导线的磁通量发生变化时,会在该导线上产生感应电动势。
变压器由两个或多个线圈组成,它们通过磁场耦合在一起。
主要由铁心和绕组组成。
变压器的结构变压器主要由铁心和绕组组成。
铁心由硅钢片叠压而成,用于增加磁路的磁导率和减小铁损。
绕组分为主绕组和副绕组,主要由导线和绝缘材料组成。
绕组根据其位置可以分为高压绕组和低压绕组。
变压器的工作原理当变压器接入电源时,通过主绕组产生磁场,并通过铁心耦合到副绕组上。
根据法拉第电感耦合定律,副绕组感应到电磁场,产生感应电动势。
根据能量守恒定律,输入和输出功率在变压器中必须相等,可以通过变压器的变比关系计算。
变压器的应用领域变压器广泛应用于电力系统中的各个环节。
在输电方面,变压器用于将发电厂产生的高压电能变换为输送到远距离的高压交流电。
在电力配电方面,变压器将高压电能变换为供应给家庭、工厂和商业用途的低压电。
变压器的未来发展方向随着能源需求的快速增长和技术的不断进步,变压器也在不断发展和改进。
未来的变压器将更加高效、智能化和可持续。
一方面,变压器需要提高能源转化效率和减小损耗;另一方面,变压器需要适应可再生能源的接入,并与智能电网进行集成。
结论变压器作为电力系统的重要组成部分,起着传输和分配电能的重要作用。
本文介绍了变压器的基本原理、结构和工作原理,以及其在电力系统中的应用领域和未来发展方向。
希望通过本文的介绍,读者能够对变压器有更深入的了解,并为未来的研究和应用提供参考。
变压器的常用常识及原理
1. 基本原理:变压器是由一对绕组绕在同一铁心上制成,通过磁耦合作用来传递电能的电气设备。
它可以将电压变换到需要的高低值,保证电能在电力系统中的传递。
2. 常用类型:按结构形式可分为三种:隔离变压器、自耦变压器、三相变压器。
按用途可分为:配电变压器、调压变压器、耦合变压器、隔离变压器等。
3. 电压变换原理:变压器的电压变换原理是利用了绕在铁心上的两组线圈之间产生的电磁感应作用。
当主绕组上有电流流过时,会产生需要的磁场,然后磁场传导到副绕组上。
根据法拉第定律,如果副绕组的绕数不同,就可以将主绕组上的电压变换成副绕组上的电压。
4. 其他常识:变压器有着协同作用的电源和负载之间的调节作用。
变压器有损耗,主要包括电阻损耗和铁损耗。
铁损耗是指在磁场中铁心发热导致的损耗;而电阻损耗主要是指绕组发热导致的损耗。
三相干式变压器的工作原理及应用综述三相干式变压器是一种常见的电力变压器,它具有工作可靠、效率高、体积小等优点,被广泛应用于电力系统中。
本文将从三相干式变压器的工作原理和应用角度进行综述。
一、工作原理三相干式变压器是由三个相同的单相变压器组成,每个单相变压器分别接在三相电源上。
其工作原理可分为磁场耦合和电磁感应两个方面。
1. 磁场耦合:当三相电源依次接通时,每个相位上的电流经过变压器的主绕组,产生主磁场。
由于三相电流的相位差120度,所以三个主磁场之间也存在相位差120度。
这三个主磁场相互耦合,形成一个旋转磁场。
2. 电磁感应:三相干式变压器的主绕组中的旋转磁场会感应出次级绕组中的电动势。
根据电磁感应的原理,当次级绕组接有负载时,会产生电流流过次级绕组。
这样,在主绕组和次级绕组之间就建立了一个能传输电能的磁通路径。
二、应用领域三相干式变压器由于其独特的工作原理和优越的性能,在电力系统中有着广泛的应用。
1. 电力输配电系统:三相干式变压器被广泛用于输配电系统中,主要用于变换电压和调整电压。
通过变压器的升压和降压作用,可以将高压电能转化为适合输电的低压电能,或者将低压电能升压以适应远距离输电。
同时,通过调整变压器的变比,可以实现电压的精确控制,以满足不同电气设备的需求。
2. 工业领域:三相干式变压器在工业领域中也得到了广泛应用。
在工业生产中,往往需要对电能进行调整和分配,以满足不同设备的电压和功率需求。
三相干式变压器可以提供稳定的电压输出,并具有较高的效率,因此在工业生产线上经常被用于电力供应和设备保护。
3. 变电站:变电站是电力输配电系统的重要组成部分,三相干式变压器在变电站中发挥着关键的作用。
变电站通过将高压电能转换为适合输电的低压电能,实现了电力的传输和分配。
三相干式变压器在变电站中用于升压和降压,以及电能的分配和控制。
4. 冶金行业:在冶金行业中,三相干式变压器被广泛应用于电弧炉和感应炉等高功率设备的电源供应。
变压器和电动机的原理变压器和电动机是现代电力系统中不可或缺的两个重要设备。
它们在电能的传输和转换中起着至关重要的作用。
本文将详细介绍变压器和电动机的原理以及它们在电力系统中的应用。
一、变压器的原理变压器是一种用于改变交流电压的电力设备。
它由两个或多个线圈、铁芯和外壳组成。
根据线圈的数量,变压器可以分为单相变压器和三相变压器。
基本原理是通过电磁感应实现电压的转换。
当输入线圈(称为一次线圈)接通交流电源时,一次线圈将产生磁场。
这个磁场穿过铁芯并感应到输出线圈(称为二次线圈)。
根据线圈的匝数比例,输入线圈的电压和输出线圈的电压呈正比例。
变压器的工作基于两个重要的定律:法拉第电磁感应定律和电磁感应定律。
法拉第电磁感应定律指出,当一个导体在磁场中运动或磁场穿过导体时,将在导体中产生感应电动势。
而电磁感应定律指出,通过一个线圈的磁通量的变化将产生感应电动势。
在变压器中,输入线圈的电流产生一个交变的磁场,这个磁场改变铁芯中的磁通量,从而在输出线圈中产生感应电动势。
通过控制输入线圈和输出线圈的匝数比例,可以实现输入电压到输出电压的转换。
二、电动机的原理电动机是将电能转换为机械能的设备。
它通过电流在磁场中产生力矩,从而带动机械部件旋转。
电动机的基本构造包括定子和转子两部分。
定子是固定不动的部分,通常由线圈或绕组组成;转子是可以旋转的部分,通常是一个导体材料。
工作原理是基于洛伦兹力和法拉第电磁感应定律。
当电流通过定子线圈时,根据洛伦兹力定律,电流会在磁场中受到力的作用。
力的方向根据电流方向和磁场方向决定,这个力将导致转子开始旋转。
然而,电动机的转子不会一直旋转下去,因为转子的旋转会改变磁通。
根据法拉第电磁感应定律,通过线圈的磁通量的变化将产生感应电动势,这个电动势将产生反作用力,与力矩方向相反。
当电机运行到平衡状态时,力矩和反作用力平衡,从而保持转子旋转。
电动机的类型有很多种,包括直流电动机、交流电动机和异步电动机等。
变压器的工作原理引言:变压器是一种电力设备,广泛应用于电力系统中,用于改变交流电的电压和电流。
它是由两个或者多个线圈(称为绕组)共享一个磁性铁芯组成的。
本文将详细介绍变压器的工作原理,包括基本原理、构造和工作过程。
一、基本原理变压器的工作原理基于电磁感应现象。
根据法拉第电磁感应定律,当一个线圈中的磁通量发生变化时,会在另一个相邻的线圈中引起感应电动势。
变压器利用这个原理来改变电压和电流的大小。
二、构造1. 铁芯:变压器的主要构造部份是磁性铁芯。
它通常由硅钢片叠压而成,具有高导磁性和低磁滞损耗,以提高变压器的效率。
2. 绕组:变压器有两个或者多个绕组,分别称为初级绕组和次级绕组。
初级绕组与电源相连,次级绕组与负载相连。
绕组由导电材料(如铜线)制成,通过绝缘材料隔离。
3. 冷却系统:大型变压器通常配备冷却系统,以保持温度在安全范围内。
常见的冷却方式包括自然冷却和强制冷却。
三、工作过程变压器的工作过程可以分为两个阶段:空载和负载。
1. 空载:在空载状态下,变压器的次级绕组未连接到负载。
当交流电通过初级绕组时,产生的交变磁场会在次级绕组中感应出电动势。
根据变压器的转向比,电压可以被升高或者降低。
由于次级绕组未连接到负载,所以几乎没有电流流过次级绕组。
2. 负载:当负载连接到次级绕组时,变压器进入负载状态。
由于负载的存在,次级绕组中会有电流流过。
根据欧姆定律,电流通过绕组时会产生电压降。
因此,次级绕组的电压会降低。
根据变压器的转向比,初级绕组的电压也会相应地降低或者升高。
四、变压器的效率变压器的效率是指输出功率与输入功率之比。
它可以通过以下公式计算:效率 = (输出功率 / 输入功率)× 100%变压器的效率受到多种因素的影响,包括铁芯材料的导磁性能、绕组的电阻损耗和磁滞损耗等。
为了提高变压器的效率,可以采取一些措施,如使用高导磁性的铁芯材料、减小绕组电阻和合理设计冷却系统。
结论:变压器是一种基于电磁感应原理的电力设备,用于改变交流电的电压和电流。
变压器基本原理及应用介绍
1.1基本要求
1.了解变压器的基本构造、工作原理、铭牌数据和外特性。
2.掌握变压器的三个变换功能及其用途。
3.理解阻抗匹配的意义。
1.2基本内容 1. 变压器主要由铁心、原绕组(一次绕组)和副绕组(二次绕组)组成。
铁心构成磁路,原绕组
和副绕组(副边开路时仅原绕组)产生的磁通由磁路闭合而实现能量或信号的传递。
2.变压器的功能可由三个变换来表述: 电压变换──主要用途是电源升降压。
原绕组电压与副绕组电压的比值近似为原绕组匝数与副绕
组匝数的比值称为变比,即:1
12
2
U N U N k =
=
电流变换──主要用途是电流互感器。
原绕组电流与副绕组电流的比值近似为变比的倒数,即:
122
1
1
I N I N k =
=
阻抗变换──主要用途是电路耦合及阻抗匹配。
副绕组的负载阻抗Z 折合到原绕组(电源)端
可表示为该阻抗与变比平方的乘积,即:2k Z Z '=
3.变压器铭牌数据通常包括:
①一次侧额定电压1N U 和二次侧额定电压N U 2 ②一次侧额定电流N I 1和二次侧额定电流N I 2 ③额定容量N S
变压器的额定容量之所以用视在功率N S 表示是因为变压器输出的有功功率与负载的功率因数有关。
例如在额定电压和额定电流下,负载的功率因数为1时,kVA 100的变压器可输出kW 100的功率,而当负载的功率因数5.0时则只能输出kW 50的功率。
4.变压器阻抗变换的一个重要用途是实现阻抗匹配,即采用不同的匝数比将负载阻抗变换为所需要的、比较合适的数值,这通常可以使负载从信号源或电源获得最大的信号幅度或功率值。
1.3重点和难点
1. 变压器是按照电磁感应原理来实现电能转换的,当变压器的输入端接直流电源时,副边将无
法产生感应电势,因此变压器不能用于直流场合。
2. 变压器的额定容量和输出功率通常是分相等的,它们的表达式分别是:
22112222
()cos N N N N N N N S U I U I V A P U I ϕ=≈=
2N 2P S cos ϕ=
即:式中2cos ϕ为负载的功率因数,上式表达的变压器的输出与负载的功率因数有关。
1.4例题与习题 1.1.1 例题
例4-1. 电源变压器一次侧额定电压为220V ,二次侧有两个绕组,额定电压和额定电流分别为450V 、0.5A 和110V 、2A 。
求一次侧的额定电流和容量。
解:根据变压器容量的定义可知 N S =450×0.5+110×2=445V A
一次侧额定电流:
445
2.02()220
A ≈ 例4-2在图4―1所示的电路中,已知V E 24=,80=o R Ω,Ω=5L R ,求: ⑴当测得负载两端电压V U 4.22=时的变比k ; ⑵负载获得的最大输出功率(阻抗匹配)时的变比k ; ⑶负载获得的最大功率值。
解:⑴ 21kU U = 又 E R k R R k U L
o L 2
21+=
所以
22
2kU E R k R R k L
o L =+
即 k k
k 4.258012022
=+ 整理得 016102
=+-k k
解得 ,21=k 82=k
如欲使一次侧电流较小,取82==k k ,否则取21==k k 。
⑵此时应使 o L R R k =2
故 45
80===
L o
R R k ⑶ 8.180********
22
20
=⨯⎪⎭⎫ ⎝⎛⨯+=⎪⎪⎭⎫ ⎝⎛+=L L R k R k R E P (W) 例4-3 某电源电压器如题图4-2所示。
(1)由三个副绕组能得出多少种输出电压?
(2)试分别画出能得到2V 和5V 的电路接线图。
解:
为分析方便,把题图4-2原电路中三个副绕组的排列改画成如附加图4-2(a )中所示。
图4―1。
