第四章横断面设计主要内容：横断面的组成及类型；行车道、路肩、人行道的宽度和横坡度；中间带与路侧带的设置；平曲线的加宽、超高的原因和计算方法；爬坡车道与避险车道的设置；行车视距的保证；横断面的设计方法、土石方数量计算及调配。
定义：横断面：指道路中线上各点的法向切面；包括地面线和设计线。
横断面设计：确定横断面结构组成及尺寸。
第一节道路横断面组成一、公路横断面组成组成和尺寸确定原则：满足交通需求减少用地和投资高速、一级公路横断面组成：行车道、中间带、路肩——必要组成部分紧急停车带、爬坡车道、变速车道等——特殊组成部分（一）路幅的构成二、三、四级公路横断面组成：行车道、路肩错车道（一）路幅的构成高速、一级公路横断面组成：行车道、中间带、路肩——必要组成部分紧急停车带、爬坡车道、变速车道等——特殊组成部分路基宽度：指路基顶面的总宽度；即行车道＋路肩的宽度。
路面宽度：包括行车道、路缘带、变速车道、爬坡车道、紧急停车带、硬路肩等的宽度。
（有路面铺装的宽度）路基的其它组成部分：（路基顶面以外）边坡、边沟及排水沟、护坡道、截水沟、碎落台、取土坑、弃土堆等路基、路面宽度定义：（二）路幅布置类型1．单幅双车道指的是整体式的供双向行车的双车道公路。
适用：二、三级公路和一部分四级公路2．双幅多车道四车道、六车道和更多车道的公路，中间一般都设分隔带或作成分离式路基而构成“双幅”公路。
适用：高速公路、一级公路3．单车道适用：交通量小、地形复杂、工程艰巨的山区公路或地方性道路，山区四级公路。
－－－需设错车道：d＝300m，l＝20m二、城市道路横断面组成1．单幅路－一块板（1）划出快、慢车行驶分车线，快车和机动车辆在中间行驶，慢车和非机动车靠两侧行驶。
（2）不划分车线－车辆自由调节。
2．双幅路－两块板用分隔带或分隔墩将车行道分为上、下行车道。
各自再根据需要决定是否划分快、慢车道。
二、城市道路横断面组成3．三幅路－三块板中间为双向行驶的机动车车道，两侧为靠右侧行驶的非机动车车道。

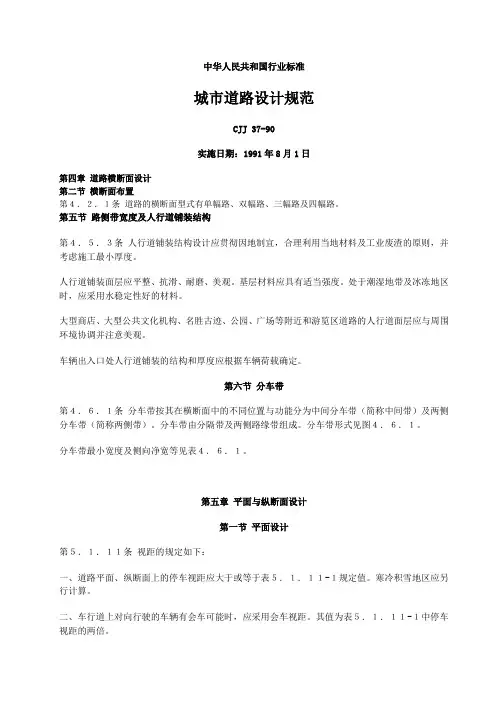

中华人民共和国行业标准城市道路设计规范CJJ 37-90实施日期：1991年8月1日第四章道路横断面设计第二节横断面布置第４．２．１条道路的横断面型式有单幅路、双幅路、三幅路及四幅路。
第五节路侧带宽度及人行道铺装结构第４．５．３条人行道铺装结构设计应贯彻因地制宜，合理利用当地材料及工业废渣的原则，并考虑施工最小厚度。
人行道铺装面层应平整、抗滑、耐磨、美观。
基层材料应具有适当强度。
处于潮湿地带及冰冻地区时，应采用水稳定性好的材料。
大型商店、大型公共文化机构、名胜古迹、公园、广场等附近和游览区道路的人行道面层应与周围环境协调并注意美观。
车辆出入口处人行道铺装的结构和厚度应根据车辆荷载确定。
第六节分车带第４．６．１条分车带按其在横断面中的不同位置与功能分为中间分车带（简称中间带）及两侧分车带（简称两侧带）。
分车带由分隔带及两侧路缘带组成。
分车带形式见图４．６．１。
分车带最小宽度及侧向净宽等见表４．６．１。
第五章平面与纵断面设计第一节平面设计第５．１．１１条视距的规定如下：一、道路平面、纵断面上的停车视距应大于或等于表５．１．１１-１规定值。
寒冷积雪地区应另行计算。
二、车行道上对向行驶的车辆有会车可能时，应采用会车视距。
其值为表５．１．１１-１中停车视距的两倍。
三、对于凸形竖曲线和立交桥下凹形竖曲线等可能影响行车视距，危及行车安全的地方，均需验算行车视距。
验算时，物高为０．１ｍ；目高在凸形竖曲线时为１．２ｍ，在桥下凹形竖曲线时为１．９ｍ。
四、平曲线内侧的边坡、建筑物、树木等均不应妨碍视线应按横净距绘制包络线，包络线与路面边缘之间的障碍物应予清除。
视距横净距计算公式见表５．１．１１-２。
第三节平面线形与纵断面线形的组合第５．３．１条道路线形组合应满足行车安全、舒适以及与沿线环境、景观协调的要求，并保持平面、纵断面两种线形的均衡，保证路面排水通畅。
第５．３．２条线形组合应满足以下要求：一、在视觉上自然地引导驾驶员的视线。
第四章道路横断面设计第一节设计原那么第4.1.1条道路横断面设计应在城市规划的红线宽度范围内进展。
横断面型式、布置、各组成局部尺寸及比例应按道路类别、级别、计算行车速度、设计年限的机动车道与非机动车道交通量和人流量、交通特性、交通组织、交通设施、地上杆线、地下管线、绿化、地形等因素统一安排，以保障车辆和人行交通的平安通畅。
第4.1.2条横断面设计应近远期结合，使近期工程成为远期工程的组成局部，并预留管线位置。
路面宽度及标高等应留有开展余地。
第4.1.3条对现有道路改建应采取工程措施与交通管理相结合的方法，以提高道路通行能力和保障交通平安。
第二节横断面布置第4.2.1条道路的横断面型式有单幅路、双幅路、三幅路及四幅路，见图4.1.2-1～图4.1.2-8。
图中：ωr——红线宽度〔m〕；ωc——机动车车行道宽度或机动车与非机动车混合行驶的车行道宽度〔m〕；ωb——非机动车车行道宽度〔m〕；ωpc——机动车道路面宽度或机动车与非机动车混合行驶的路面宽度〔m〕；ωpb——非机动车道路面宽度〔m〕；ωmc——机动车道路缘带宽度〔m〕；ωmb——非机动车道路缘带宽度〔m〕；ωl——侧向净宽〔m〕；ωdm——中间分隔带宽度〔m〕；ωsm——中间分车带宽度〔m〕；ωdb——两侧分隔带宽度〔m〕；ωsb——两侧分车带宽度〔m〕；ωa——路侧带宽度〔m〕；ωp——人行道宽度〔m〕；ωg——绿化带宽度〔m〕；ωf——设施带宽度〔m〕；ωs——路肩宽度〔m〕；ωsh——硬路肩宽度〔m〕；ωsp——保护性路肩宽度〔m〕。
各种横断面型式的适用条件如下：一、单幅路适用于机动车交通量不大，非机动车较少的次干路、支路以及用地缺乏，拆迁困难的旧城市道路。
二、双幅路适用于单向两条机动车车道以上，非机动车较少的道路。
有平行道路可供非机动车通行的快速路和郊区道路以及横向高差大或地形特殊的路段，亦可采用双幅路。
三、三幅路适用于机动车交通量大，非机动车多，红线宽度大于或等于40m的道路。
