全国十大排行榜轴承品牌尾缀含义归纳，随手收藏，秒秒可查~（一）德国轴承FAG深沟球轴承代号：618、160、161、60、62、622、63、623、64后缀：M 机加工黄铜保持架，钢球引导2RS\2RSR 双面带密封圈W203B 不锈钢轴承2Z\2ZR 双面带防尘盖角接触球轴承代号：72B、73B后缀：B 修改过的内部结构MP 机加工窗式黄铜保持架TVP 玻璃纤维增强尼龙保持架UA 成对安装轴承的通用结构设计，O/X布置小轴向游隙UO 成对安装轴承的通用结构设计，O/X布置零游隙组DA 双半内圈M 机加工黄铜实体保持架，钢球引导TVH 揿钮接头式模制玻璃纤维增强尼龙保持架，钢球引导主轴轴承代号：B719、B70、B72HCB719、HCB70、HCB72 陶瓷混合主轴HS719、HS70 高速主轴HC719、HC70 陶瓷混合主轴（较小球体）后缀：C 接触角15°E 接触角25°P4S公差等级为P4ST 酚醛树脂实体窗式保持架UL 成对轴承的通用结构，加轻预载的X或O型布置DUL2个轴承、双联式TUL3个轴承、三联式QUL4个轴承、四联式(D\T\Q)B\BC O型布置(D\T\Q)F\FC X型布置(D\T\Q)T 串联布置四点接触球轴承代号：QJ2、QJ3后缀：MPA 窗式黄铜保持架，外圈引导N2 带2个止动槽TVP 窗式玻璃纤维增强尼龙实体保持架，钢球引导调心球轴承代号：10、12、13、22、23、112后缀：K 圆锥孔M 钢球引导的机加工黄铜实体保持架2RS 带两端密封盖TV 玻璃纤维增强尼龙实体保持架，钢球引导圆柱滚子轴承（单列）代号：N、NU、NUP、NJ后缀：E 加强型M,M1 滚子引导的机加工黄铜实体保持架TVP2 滚子引导的窗式玻璃纤维增强尼龙实体保持架X,EX 依据标准更改的内部结构圆柱滚子轴承（双列）代号：NN后缀：A 内部结构变更S 外圈有润滑油槽和润滑油孔K 圆锥孔，锥度1:12M 滚子引导的黄铜实体保持架SP 公差等级为SP级，轴承游隙C1NA圆柱滚子轴承（满滚子）代号：NCF、NNC、NNF、NJ(…V)后缀：B 外圈上油孔更新和油孔间距更新，双半内圈C 加强型结构，外圈上油孔更新和油孔间距更新，双半内圈2LS 两个密封盖V 满滚子H 自动定位圆锥滚子轴承代号：302、303、322、323、320、313、332后缀：A 内部结构变更A…N11CA轴向游隙A(μm)，外圈之间有隔圈的两个X型布置的圆锥滚子轴承B 增大的接触角X 外形尺寸采用国际标准鼓形滚子轴承代号：202、203后缀：K 圆锥孔MB 机加工黄铜实体保持架，内圈引导T 窗式玻璃纤维增强尼龙实体保持架调心滚子轴承代号：213、222、223、230、231、232、233、239、240、241后缀：A/B 内部结构变更D 内圈材料为100CrMn6E 内部结构增强型K 圆锥孔，锥度1:12K30 圆锥孔，锥度1:30M 机加工黄铜保持架，滚子引导S 外圈带润滑油槽和进油孔T41A 适合于振动载荷的特殊轴承，直径公差带变窄，径向游隙C4TVPB 窗式玻璃纤维增强尼龙保持架，内圈引导推力球轴承代号：511、512、513、514、522、523、532、533、542、543后缀：FP 机加工窗式钢保持架，钢球引导M 机加工黄铜保持架，钢球引导MP 机加工窗式黄铜保持架，钢球引导推力角接触球轴承代号：7602、7603（单向）；2344、2347（双向）后缀：TVP 实体窗式玻璃增强尼龙保持架，钢球引导M 机加工黄铜保持架，钢球引导SP 公差等级SP推力圆柱滚子轴承代号：811、812后缀：LPB 机加工窗式轻金属保持架，轴引导MB 机加工黄铜保持架，轴引导MPB 机加工窗式黄铜保持架，轴引导TVPB/TVPB2 模压窗式玻璃纤维增强尼龙保持架，轴引导推力调心滚子轴承代号：292E、293E、294E后缀：E 最大承载能力结构MB 机加工黄铜保持架，轴圈引导外球面球轴承/轴承座轴承代号：162、362、562、762轴承座系列：P162、P362、P562、P762 灰铸铁落地式轴承座F(L)162、F(L)362、F(L)562、F(L)762 灰铸铁凸缘式轴承座SB2 钢板落地式轴承座FB2、FBB2 钢板凸缘式轴承座附件紧定套：H2、H3、H23、H31、H33、H30、H240、H241等推卸套：AH38、AH39、AH(X)31、AH22等锁紧螺母：KM、KML、HM锁紧垫圈：MB、MBL卡板：MS30、MS31钢球：前缀：KIKU 按重量供应的钢球KU 钢球后缀：G3 质量为G3等级P 尺寸平均偏差为正值M 尺寸平均偏差为负值（二）美国轴承TIMKEN（1）前缀内圈或外圈说明A 内圈和外圈标准基本系列编号。

滚动轴承的装配过程
• 零件推磁清洗—内外圈尺寸分组选别—合 套—检查游隙—铆合保持架—终检—退磁清 洗—涂油包装—入库。
滚动轴承的基本代号排列规则
• • • • • • •
类型代号 6 3 7 7 5
基本代号 尺寸系列 3 06 2 3 1
内径代号 08 15 16B 12 04
滚动轴承的游隙定义
推力滚子轴承
• 座圈 轴圈 滚动体是滚子
推力滚子轴承性能
• 推理滚子轴承性能。推力滚子轴承包括推 力圆锥滚子轴承、推力调心滚子轴承、推 力圆柱滚子轴承和推力滚针轴承 • 1 . 推力圆锥滚子轴承 90000型 • 2 .推力圆柱滚子轴承 80000型 • 3 .推力调心滚子轴承 29000型 • 4 .推力滚针轴承 AXK型
锻造按照温度不同分为
• • • • • 热锻、温锻、冷锻 热处理的四把火是：正、回、淬、退。 游标卡尺在检测产品时可以精确到0.02mm 一般轴承的硬度是HRC61---65 我过最早建立的三大轴承厂是：哈、瓦、 洛 • 机械加工中的公差配合有：过度、过盈、 间隙三种配合。
滚子的生产过程
• 线材—冷镦—串环带—软磨—热处理—串 光—粗磨外径—粗磨端面—终磨端面—细磨 外径—终磨外径—终检分组—防绣包装入库。
调心球轴承
调心球轴承的性能
• 调心球轴承有两列钢球，内圈有两条滚道， 外圈为内球面型，具有自动调心的性能， 可以自动补偿由于轴的挠曲和壳体变形产 生的同轴度误差。适用于支撑座孔不能保 证严格同轴度的部件中。 代号 1 • 结构形式1 圆柱孔 1000型 • 2 圆锥孔 1000K型 • 3 固定套 1000K-H型
滚动轴承类型的代号列表
• • • • • • • • 0.双列角接触轴承 1.调心球轴承 2.调心滚子和推力调心滚子轴承 3.圆锥滚子轴承 4.双列深沟球轴承 5.推力球轴承 6.单列深沟球轴承 7.单列角接触球轴承 8.推力圆柱滚子轴承 N.圆柱滚子轴承 U.外球面球轴承 QJ.四点接触球轴承 双调调圆双 推单单推圆

角接触球轴承：
可同时承受径向负荷和轴向负荷。能在较高的转速下工作。接触角越大，轴向承载能力越高。高精度和高速轴承通常取15 度接触角。在轴向力作用下，接触角会增大。
单列角接触球轴承只能承受一个方向的轴向负荷，在承受径向负荷时，将引起附加轴向力。 并且只能限制轴或外壳在一个方向的轴向位移。
应用：
深沟球轴承可用于变速箱、仪器仪表、电机、家用电器、内燃机、交通车辆、农业机械、建筑机械、工程机械等。
调心球轴承：
简介：
调心球轴承：二条滚道的内圈和滚道为球面的外圈之间，装配有鼓形滚子的轴承。 外圈滚道面的曲率中心与轴承中心一致，所以具有与自动调心球轴承同样的调心功能。在轴、外壳出现挠曲时，可以自动调整，不增加轴承负担。调心滚子轴承可以承受径向负荷及二个方向的轴向负荷。径向负荷能力大，适用于有重负荷、冲击负荷的情况。内圈内径是锥孔的轴承，可直接安装。或使用紧定套、拆卸筒安装在圆柱轴上。保持架使用钢板冲压保持架、聚酰胺成形保持架及铜合金车制保持架。
成对双联球轴承
若是成对双联安装，使一对轴承的外圈相对，即宽端面对宽端面，窄端面对窄端面。这样即可避免引起 附加轴向力，而且可在两个方向使轴或外壳限制在轴向游隙范围内。 角接触球轴承因其内外圈的滚道可在水平轴线上有相对位移，所以可以同时承受径向负荷和轴向负荷——联合负荷（单列角接触球轴承只能承受单方向轴向负荷，因此一般都常采用成对安装）。 保持架的材质有黄铜、合成树脂等，依轴承形式、使用条件而区分。 角接触球轴承较多是国外轴承生产厂家制造，国内较多的应用于进口设备例如角接触球轴承3204RS等.
类型
角接触球轴承有：7000C型(∝＝15°)、 7000AC型(∝＝25°) 和7000B(∝＝40°)几种类型。该种轴承的锁口在外圈上，一般内外圈不能分离，可承受径向和轴向的联合载荷以及一个方向的轴向载荷。承受轴向载荷的能力由接触角决定，接触角越大，则承受轴向载荷的能力高。该种轴承能限制轴或外壳在一个方向的轴向位移。

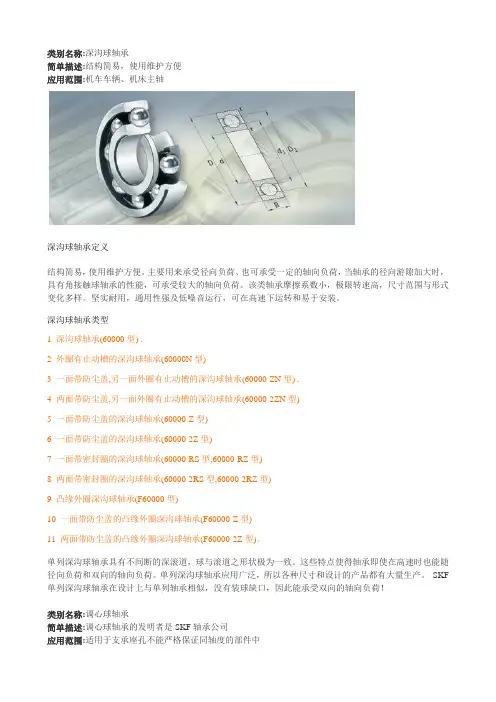

类别名称:深沟球轴承简单描述:结构简易，使用维护方便应用范围:机车车辆、机床主轴深沟球轴承定义结构简易，使用维护方便。

主要用来承受径向负荷、也可承受一定的轴向负荷，当轴承的径向游隙加大时，具有角接触球轴承的性能，可承受较大的轴向负荷。

该类轴承摩擦系数小，极限转速高，尺寸范围与形式变化多样。

坚实耐用，通用性强及低噪音运行，可在高速下运转和易于安装。

深沟球轴承类型1 深沟球轴承(60000型) .2 外圈有止动槽的深沟球轴承(60000N型)3 一面带防尘盖,另一面外圈有止动槽的深沟球轴承(60000-ZN型) .4 两面带防尘盖,另一面外圈有止动槽的深沟球轴承(60000-2ZN型)5 一面带防尘盖的深沟球轴承(60000-Z型)6 一面带防尘盖的深沟球轴承(60000-2Z型)7 一面带密封圈的深沟球轴承(60000-RS型,60000-RZ型)8 两面带密封圈的深沟球轴承(60000-2RS型,60000-2RZ型)9 凸缘外圈深沟球轴承(F60000型)10 一面带防尘盖的凸缘外圈深沟球轴承(F60000-Z型)11 两面带防尘盖的凸缘外圈深沟球轴承(F60000-2Z型)。

单列深沟球轴承具有不间断的深滚道，球与滚道之形状极为一致。

这些特点使得轴承即使在高速时也能随径向负荷和双向的轴向负荷。

单列深沟球轴承应用广泛，所以各种尺寸和设计的产品都有大量生产。

SKF 单列深沟球轴承在设计上与单列轴承相似，没有装球缺口，因此能承受双向的轴向负荷！类别名称:调心球轴承简单描述:调心球轴承的发明者是SKF轴承公司应用范围:适用于支承座孔不能严格保证同轴度的部件中调心球轴承的发明者是SKF轴承公司，SKF公司在这个类型的轴承上具有比较比先进的技术。

具体型号可参见：SKF自动调心球轴承基本设计，SKF密封调心球轴承和SKF加长内圈的调心球轴承。

调心球轴承结构它分为圆柱孔和圆锥孔两种结构，保持架的材质有钢板、合成树脂等。
