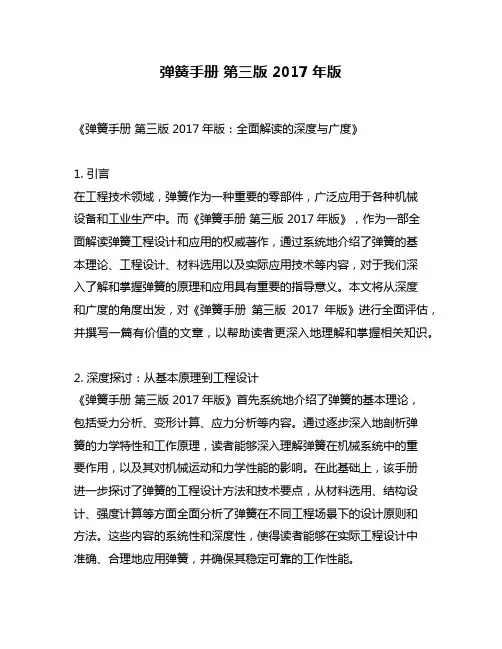

弹簧手册第三版 2017年版《弹簧手册第三版 2017年版：全面解读的深度与广度》1. 引言在工程技术领域，弹簧作为一种重要的零部件，广泛应用于各种机械设备和工业生产中。
而《弹簧手册第三版 2017年版》，作为一部全面解读弹簧工程设计和应用的权威著作，通过系统地介绍了弹簧的基本理论、工程设计、材料选用以及实际应用技术等内容，对于我们深入了解和掌握弹簧的原理和应用具有重要的指导意义。
本文将从深度和广度的角度出发，对《弹簧手册第三版2017年版》进行全面评估，并撰写一篇有价值的文章，以帮助读者更深入地理解和掌握相关知识。
2. 深度探讨：从基本原理到工程设计《弹簧手册第三版 2017年版》首先系统地介绍了弹簧的基本理论，包括受力分析、变形计算、应力分析等内容。
通过逐步深入地剖析弹簧的力学特性和工作原理，读者能够深入理解弹簧在机械系统中的重要作用，以及其对机械运动和力学性能的影响。
在此基础上，该手册进一步探讨了弹簧的工程设计方法和技术要点，从材料选用、结构设计、强度计算等方面全面分析了弹簧在不同工程场景下的设计原则和方法。
这些内容的系统性和深度性，使得读者能够在实际工程设计中准确、合理地应用弹簧，并确保其稳定可靠的工作性能。
3. 广度延伸：应用技术和实际案例分析除了深入探讨弹簧的基本理论和工程设计原则外，《弹簧手册第三版2017年版》还在广度上进行了延伸，涵盖了弹簧的实际应用技术和实例分析。
在应用技术方面，该手册详细介绍了弹簧的加工工艺、热处理技术、检测方法等内容，为读者提供了丰富的加工和制造经验。
通过实际案例分析，读者能够了解弹簧在各种机械设备和工业生产中的具体应用场景，以及其在解决实际工程问题中的作用和效果。
这种广度上的延伸，使得读者在学习弹簧相关知识的能够更好地理解其在实际工程中的应用现状和发展趋势。
4. 总结与回顾：全面深刻的理解和灵活应用在全面评估《弹簧手册第三版 2017年版》的基础上，我们能够对弹簧的工程设计和应用技术有一个全面、深刻的理解。
机械设计手册弹簧设计
摘要：
1.弹簧设计的基本概念与分类
2.弹簧设计的主要参数与公式
3.弹簧设计的一般流程与方法
4.弹簧设计的应用实例与分析
正文：
一、弹簧设计的基本概念与分类
弹簧设计是机械设计手册中的一个重要组成部分，主要涉及对弹簧的类型、结构、材料等方面的设计。
弹簧根据其形状和功能可以分为多种类型，如螺旋弹簧、圆柱弹簧、平板弹簧等。
每种类型的弹簧都有其独特的应用场景和设计要求。
二、弹簧设计的主要参数与公式
弹簧设计的主要参数包括线径、弹力、自由长度、工作长度等。
在设计过程中，需要根据这些参数选择合适的弹簧材料和结构。
弹簧设计中常用的公式包括弹簧刚度公式、弹簧变形量公式等，通过这些公式可以计算出弹簧在受力情况下的性能参数。
三、弹簧设计的一般流程与方法
弹簧设计的一般流程包括需求分析、参数计算、结构设计、材料选择、性能分析等。
在设计过程中，需要根据实际需求分析弹簧的工作环境、受力情况等，然后根据需求选择合适的弹簧类型和结构。
在材料选择方面，需要根据弹
簧的性能要求选择合适的材料，并进行相应的性能分析。
四、弹簧设计的应用实例与分析
弹簧设计在各种机械设备中都有广泛应用，如在汽车悬挂系统中，弹簧用于缓冲车身与地面之间的冲击；在电子设备中，弹簧用于固定和保护元件等。
通过对这些应用实例的分析，可以更好地了解弹簧设计的实际应用和性能要求。
总之，弹簧设计是机械设计手册中一个重要的领域，需要综合考虑弹簧的类型、结构、材料等因素，以实现良好的性能和应用效果。
DH120-95-气弹簧选型设计说明书
一、气弹簧
1.1气弹簧的类型
1.2所选用的气弹簧类型
1.3气弹簧的使用注意事项
二、气弹簧的安装方式
根据DZ20-95部电气箱门的打开方式与上图中的第一种方式相符合，所以最终选定上图第一种安装方式。
2.1确定气弹簧的安装位置
A.初步方案通过样例，按照比例缩放图使门子高度和样例高度一致，测量得出OA，OB初始值，后面再根据实际进行调整。
初定方案中我们选择气弹簧安装位置OA=105.35mm，OB=303.51mm，经测试气弹簧的最长行程为300mm，最短行程为192.98mm，根据公式：气弹簧行程*2+80+10≤300，带入数据的（300-192.98）*2+80+10=304.04，说明所选位置不能满足使用要求。
B.最终方案
在本方案中我们选择气弹簧安装位置OA=118.68mm，OB=313.76mm，经测试气弹簧的最长行程为300mm，最短行程为195.08mm，根据公式：气弹簧行程*2+80+10≤300，带入数据的（300-195.08）*2+80+10=299.84，说明所选位置能满足使用要求。
三、气弹簧承受力值校核
3.1、校核方式
3.2、最终方案校核
根据实际测量得到电气箱门的总质量为6.45kg,根据公式
=
实际使用中气弹簧所承受的力满足使用条件，最终选定此方案。
机械设计手册弹簧设计【原创实用版】目录1.弹簧设计概述2.弹簧的分类3.弹簧选型与设计原则4.弹簧材料及其性能5.弹簧几何参数的设计6.弹簧的应力与变形7.弹簧的疲劳强度与寿命8.弹簧设计实例9.弹簧设计规范与标准正文一、弹簧设计概述弹簧是机械设计中常见的一种弹性零件，它能够在受到外力作用时产生变形，并在外力去除后恢复原状。
弹簧在机械设备中具有重要的功能，如减震、支撑、调节等。
因此，弹簧设计在机械工程领域具有广泛的应用。
二、弹簧的分类根据弹簧的形状和功能，弹簧可分为以下几类：1.螺旋弹簧：具有螺旋形状的弹簧，包括圆螺旋弹簧、矩形螺旋弹簧等。
2.平面弹簧：具有平面形状的弹簧，包括圆环弹簧、波纹弹簧等。
3.压力弹簧：主要用于承受压力的弹簧，如碟簧、环簧等。
4.拉力弹簧：主要用于承受拉力的弹簧，如拉伸弹簧、万能弹簧等。
三、弹簧选型与设计原则在弹簧设计过程中，应遵循以下原则：1.弹簧的类型应根据工作条件和设计要求进行选择。
2.弹簧的材料应具有良好的弹性、抗疲劳性和耐腐蚀性。
3.弹簧的几何参数应根据工作负荷、变形量和安装空间等因素进行设计。
4.弹簧的应力与变形应符合设计规范和标准。
四、弹簧材料及其性能常用的弹簧材料包括碳钢、不锈钢、弹性合金等。
这些材料具有良好的弹性性能、抗疲劳性能和耐腐蚀性能，能够满足不同工作条件的要求。
五、弹簧几何参数的设计弹簧几何参数的设计主要包括弹簧的直径、圈数、自由长度、工作长度等。
这些参数应根据工作负荷、变形量和安装空间等因素进行设计。
六、弹簧的应力与变形弹簧的应力与变形是弹簧设计中的重要因素。
在设计过程中，应确保弹簧在工作过程中的应力不超过其允许应力，同时考虑弹簧的变形量和变形速率，以保证弹簧的使用寿命和工作性能。
七、弹簧的疲劳强度与寿命弹簧在反复变形过程中，会受到疲劳应力的作用，导致疲劳损伤和寿命缩短。
因此，在弹簧设计过程中，应充分考虑弹簧的疲劳强度和寿命，以保证弹簧的可靠性和安全性。
弹簧选型手册弹簧选型手册一、弹簧种类1、板条簧：依靠弹性夹板结构，采用叠片而成的板条簧，其特点是外观小巧，磨损小，噪声低，耐冲击力大，钢弹簧特性稳定，同时也可以在小空间内工作，应用范围也广泛。
2、弹簧组合：由一组相应的板条簧或圆弹簧连接而成的组合弹簧，是一种多用途弹簧，常用于多成分的受力时，及大功率的机械传动等，它的设计可以满足很多特殊的复杂需求。
3、圆弹簧：以圆形线圈为基本结构，用隔空结构把不同的层片连接起来的弹簧，其特点是结构紧凑，体积小，适用范围比较广泛，具有自润滑性，耐磨性较好等优点。
二、弹簧材质1、高弹性及耐腐蚀性钢：高弹性钢具备较高的弹性，可以有效地减少在受力过程中产生的噪音，耐腐蚀性钢可以更好地承受恶劣环境。
2、不锈钢：不锈钢有着优良的抗气候性，不容易受到潮湿气候的改变，耐腐蚀性比普通钢要强，可以长期保持良好的抗腐蚀性能，应用范围广泛。
3、耐高低温的硬质合金：温度影响硬质合金的弹性和强度，在高温下，它具备极高的硬度，可以承受更高的力，而在低温时，它的硬度可以降低，从而提高弹性。
三、弹簧的选型1、工况环境选型：根据不同的环境条件，选择不同的材质地弹簧，以确保弹簧可以长期稳定耐用。
2、工作模式选型：根据加载和释放的不同，选择不同的弹簧形式，以满足不同的工作要求。
3、工作精度选型：根据工作的精度要求，选择不同的弹簧材质，以确保精度的满足工作要求及传输效率。
四、弹簧安装1、连接：对于弹簧和装置之间的连接，一般采用焊接、拧紧螺栓或使用螺母和销子。
2、调整：在安装弹簧前，要根据工况调整弹簧的参数，以便在工作完成后，弹簧具有正确的弹性变形量。
3、维护：安装完毕后，应定期检查工作情况，如有变形，应及时进行维护，以确保弹簧的使用寿命和稳定性。

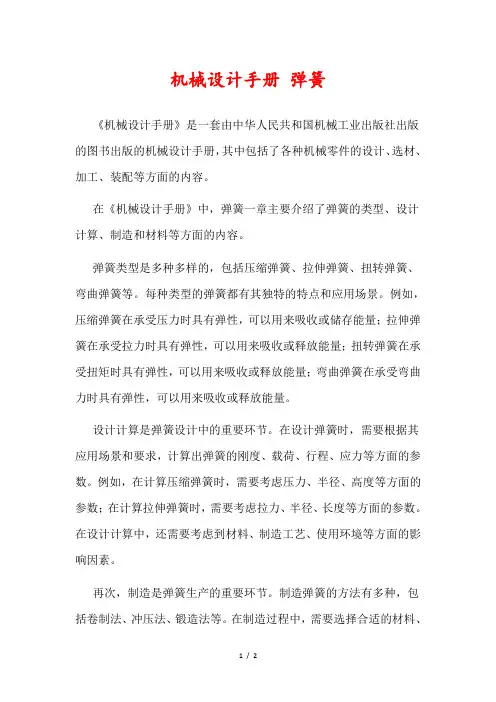

机械设计手册弹簧《机械设计手册》是一套由中华人民共和国机械工业出版社出版的图书出版的机械设计手册，其中包括了各种机械零件的设计、选材、加工、装配等方面的内容。
在《机械设计手册》中，弹簧一章主要介绍了弹簧的类型、设计计算、制造和材料等方面的内容。
弹簧类型是多种多样的，包括压缩弹簧、拉伸弹簧、扭转弹簧、弯曲弹簧等。
每种类型的弹簧都有其独特的特点和应用场景。
例如，压缩弹簧在承受压力时具有弹性，可以用来吸收或储存能量；拉伸弹簧在承受拉力时具有弹性，可以用来吸收或释放能量；扭转弹簧在承受扭矩时具有弹性，可以用来吸收或释放能量；弯曲弹簧在承受弯曲力时具有弹性，可以用来吸收或释放能量。
设计计算是弹簧设计中的重要环节。
在设计弹簧时，需要根据其应用场景和要求，计算出弹簧的刚度、载荷、行程、应力等方面的参数。
例如，在计算压缩弹簧时，需要考虑压力、半径、高度等方面的参数；在计算拉伸弹簧时，需要考虑拉力、半径、长度等方面的参数。
在设计计算中，还需要考虑到材料、制造工艺、使用环境等方面的影响因素。
再次，制造是弹簧生产的重要环节。
制造弹簧的方法有多种，包括卷制法、冲压法、锻造法等。
在制造过程中，需要选择合适的材料、工艺和方法，以保证弹簧的精度和性能。
材料是弹簧性能的重要影响因素。
弹簧材料需要具有高的弹性模量、强度、耐腐蚀性、耐疲劳性等方面的特点。
常用的弹簧材料包括碳钢、不锈钢、铜合金等。
在选择材料时，需要根据弹簧的应用场景和要求，考虑到材料的性能和成本等方面的因素。
在《机械设计手册》中，弹簧一章介绍了弹簧的类型、设计计算、制造和材料等方面的内容。
这些内容对于机械设计师来说是非常重要的，可以帮助他们更好地理解和掌握弹簧的设计和制造技巧，从而设计出更加优秀和可靠的机械产品。
同时，对于机械制造企业来说，掌握这些内容也可以提高其生产效率和产品质量，从而获得更多的商业机会和竞争优势。
除了《机械设计手册》，还有一些其他的机械设计书籍和资料，可以进一步学习和研究弹簧的相关知识。
汽车钢板弹簧设计第一节悬架的定义、功能及其组成悬架是现代汽车上的主要总成之一，它能够把车架（车身）与车轴（车轮）弹性的连接起来，其主要任务是传递作用在与车架和车轮之间的一切力和力矩，并且缓和由于路面不平而传给车身的冲击载荷，衰减由于冲击载荷引起的承载系统的振动，保证汽车的正常行驶。
悬架通常由弹性元件、导向机构及减振装置组成。
弹性元件主要有：钢板弹簧，螺旋弹簧，橡胶弹簧，空气弹簧及油气弹簧等。
在长期的发展过程中，由于钢板弹簧具有结构简单，制造成本较低，占用空间小，维修方便等一系列特点，因此目前在世界各国仍都在大量的采用钢板弹簧。
For personal use only in study and research; not for commercial use第二节．钢板弹簧的种类一、按力学性能特点分：分为等刚度、两极刚度复式钢板弹簧、渐变刚度钢板弹簧。
二、按截面形状分：分为等截面板簧和变截面板簧第三节．钢板弹簧的截面形状目前国内钢板弹簧的截面形状有：a矩形截面b单面双槽截面c带凸肋的截面弹簧在设计成不对称形状，目的是把断面的中性轴移近受拉表面，减少弹簧的拉应力。
此种材料也存在缺点（1）槽内容易储存泥沙加剧表面腐蚀。
（2）轧制后在沟槽的对应拉面上，表面质量较差，双槽的比单槽的更严重。
这种表面缺陷成为疲劳起源点。
注：在钢板弹簧的设计过程中应优先选择GB1222-84《弹簧钢》所规定的规格。
第四节．钢板弹簧的主要元件结构一、第一片卷耳形式钢板弹簧的卷耳形式一般有3种结构，上卷耳、下卷耳和平卷耳（柏林耳）。
上卷耳使用的比较多，采用下卷耳主要是为了协调钢板弹簧与转向系的运动，下卷耳在载荷作用下容易张开。
平卷耳可以减少卷耳的应力，因为纵向力作用方向和弹簧主片断面的中心线重合，对于不能增加主片厚度但又要保证主片卷耳强度的弹簧多采用平卷耳。
但是平卷耳制造上比上述两种卷耳复杂，一般轿车多采用平卷耳或下卷耳。
二、第二片包耳汽车在使用条件恶劣的情况下，需要采用加强卷耳的措施。
压缩弹簧选型手册一、概述压缩弹簧是一种广泛应用于各种机械和电子设备中的弹性元件，主要用于吸收振动、储存能量或提供均匀的力。
在选择压缩弹簧时，我们需要考虑多个因素，包括弹簧的材料、特性、尺寸和形状。
本手册将提供一份全面的指南，以帮助您正确选择适合您应用的压缩弹簧。
二、选型步骤1. 确定应用需求在选择压缩弹簧之前，请先确定您的应用需求。
需要考虑的因素包括：承受的载荷、工作频率、工作环境（例如温度、湿度等）、精度要求等。
2. 选择材料根据应用需求，选择合适的弹簧材料。
常用的压缩弹簧材料包括不锈钢、碳钢、铜等。
每种材料都有其独特的特性和适用范围。
例如，不锈钢具有较好的耐腐蚀性，适用于可能接触腐蚀性物质的环境；碳钢具有较高的弹性模量和强度，适用于需要承受较大载荷的场合。
3. 确定弹簧特性弹簧特性包括弹簧刚度、弹性模量、泊松比等。
刚度是描述弹簧在单位力的作用下所产生的变形量；弹性模量是描述材料抵抗变形的能力；泊松比是描述材料横向变形与纵向变形的比值。
根据应用需求，选择具有适当特性的弹簧。
4. 确定尺寸和形状根据应用需求和所选材料，确定合适的弹簧尺寸和形状。
常见的压缩弹簧形状有圆柱形、圆锥形、中凸形等。
尺寸方面，需要确定弹簧的有效圈数、节距、自由高度等参数。
5. 验证弹簧性能使用适当的软件或工具，对所选弹簧进行性能验证。
这包括模拟分析、有限元分析等。
确保所选弹簧能够满足应用需求，并具有适当的寿命和可靠性。
6. 采购与安装根据验证结果，选择合适的供应商采购弹簧。
在安装时，请遵循制造商的指导手册，确保弹簧的安装正确且安全可靠。
三、常见问题解答Q: 如何确定压缩弹簧的载荷？A: 压缩弹簧的载荷取决于多个因素，包括弹簧的材料、直径、圈数、节距等。
您可以使用压缩弹簧计算器或参考制造商提供的图表来估算载荷。
同时，还需考虑实际应用中的环境因素和工作条件。
Q: 什么类型的材料适用于压缩弹簧？A: 压缩弹簧常用的材料包括不锈钢、碳钢、铜等。
关于弹簧选择的标准参考及书籍
弹簧是一种经过严格设计制造的机械元件，广泛应用于各种机械设备中，如汽车、航空、航天、电子等领域。
为了确保弹簧的可靠性和性能，选择正确的弹簧非常重要。
本篇文章将介绍弹簧选择的标准参考和相关书籍，帮助读者更好地了解弹簧的选择和应用。
弹簧选择的标准参考：
1. 负载：弹簧的设计负载是指弹簧在工作状态下所需承受的最大力量。
在选择弹簧时，应根据工作负载来选择适当的材料和尺寸。
2. 环境：弹簧的应用环境对其性能和寿命有很大的影响。
例如，高温、低温、湿度等环境因素都会对弹簧的材料和结构产生影响，因此应该选择相应的弹簧材料。
3. 尺寸：弹簧的尺寸对其工作性能和寿命有很大的影响。
在选择弹簧时，应根据工作负载和应用环境来选择适当的尺寸。
4. 弹簧常数：弹簧常数是指单位变形力所需的弹簧长度。
在选择弹簧时，应根据工作负载和应用环境来选择适当的弹簧常数。
相关书籍：
1. 《弹簧设计手册》：本书详细介绍了弹簧的材料、尺寸、设计、制造、测试等方面的知识，适合工程师和设计师参考。
2. 《弹簧技术手册》：本书介绍了弹簧的各种应用及其设计要求，适合从事弹簧设计和制造的技术人员参考。
3. 《弹簧设计与制造》：本书详细介绍了弹簧的材料、尺寸、形状、制造工艺等方面的知识，适合从事弹簧设计和制造的工程师和技
术人员参考。
总之，选择正确的弹簧非常重要，需要根据工作负载、应用环境、尺寸和弹簧常数等标准参考来选择适当的弹簧。
同时，相关的书籍也可以帮助工程师和技术人员更好地了解弹簧的设计和制造，提高工作效率和质量。
..

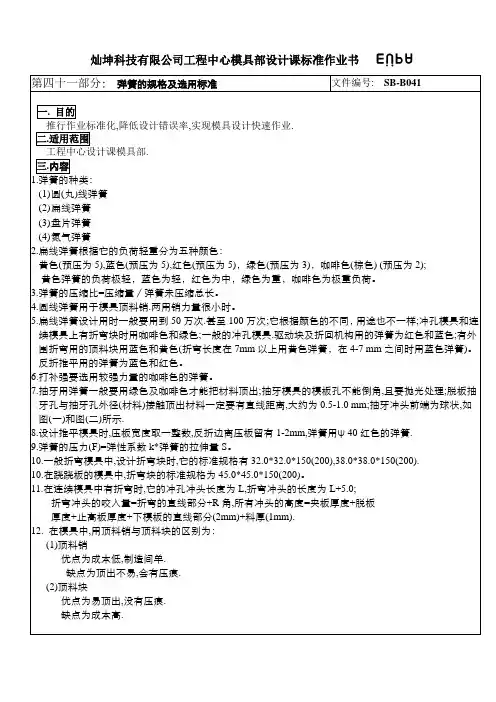

’. 弹簧的选用及步骤
1.卸料力Q和冲模结构初定弹簧个数n,求出分配在每根弹簧上的力P0=Q/n,此
力应等于预压量F0下的预压力
2.计算弹簧总压缩量F：
F=F0+F1+F2
式中: F1—卸料板的工作行程,一般取F1=t+1mm
F2—凸模总修模量，一般取F2=3～8mm
根据弹簧压力与压缩量成正比的特性有：
F0=P0F/P
式中: P0—弹簧的预压力
P—弹簧的总压力
3.根据弹簧预压力P0和总压缩量F预选弹簧,选用的弹簧必须满足
①弹簧的最大许可压缩量F1应大于弹簧在工作中的总压缩量F
1.应合理选择载荷设计点
建议一般选在标准的规定值,确有性能达不到使用要求,而使用次数不大,可选在标准的最大值
2.合理设计模具弹簧安装孔和芯轴
当弹簧的高径比≧2.6时,在设计时应有弹簧窝或加装轴孔或两者并用；在能满足压缩量的情况下,要保证有足够的窝孔深度和芯轴长度
3.不要任意组合和改制弹簧
4.弹簧装在模具中要有一定的预压量
5.注意高温或腐蚀对弹簧性能的影响
6.弹簧外径与窝座保持0.5～3mm的间隙。
