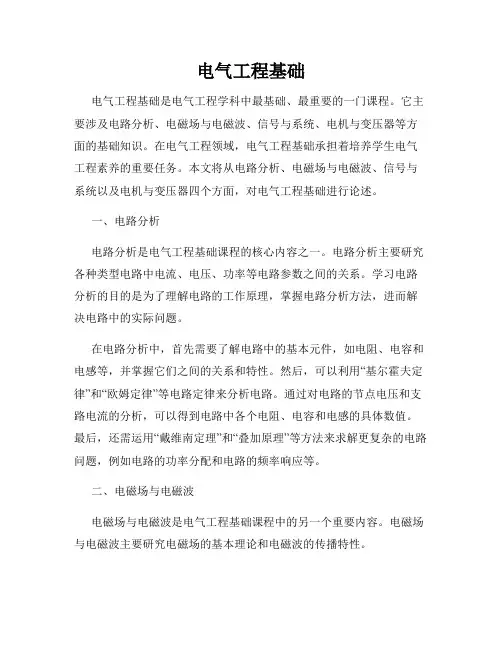

电气工程基础电气工程基础是电气工程学科中最基础、最重要的一门课程。
它主要涉及电路分析、电磁场与电磁波、信号与系统、电机与变压器等方面的基础知识。
在电气工程领域，电气工程基础承担着培养学生电气工程素养的重要任务。
本文将从电路分析、电磁场与电磁波、信号与系统以及电机与变压器四个方面，对电气工程基础进行论述。
一、电路分析电路分析是电气工程基础课程的核心内容之一。
电路分析主要研究各种类型电路中电流、电压、功率等电路参数之间的关系。
学习电路分析的目的是为了理解电路的工作原理，掌握电路分析方法，进而解决电路中的实际问题。
在电路分析中，首先需要了解电路中的基本元件，如电阻、电容和电感等，并掌握它们之间的关系和特性。
然后，可以利用“基尔霍夫定律”和“欧姆定律”等电路定律来分析电路。
通过对电路的节点电压和支路电流的分析，可以得到电路中各个电阻、电容和电感的具体数值。
最后，还需运用“戴维南定理”和“叠加原理”等方法来求解更复杂的电路问题，例如电路的功率分配和电路的频率响应等。
二、电磁场与电磁波电磁场与电磁波是电气工程基础课程中的另一个重要内容。
电磁场与电磁波主要研究电磁场的基本理论和电磁波的传播特性。
学习电磁场与电磁波，需要了解电磁场的数学描述、电场和磁场的物理特性以及它们之间的相互作用。
电磁场与电磁波还涉及到电磁感应、麦克斯韦方程组等领域的知识。
此外，学生还应了解电磁波的传播特性，包括电磁波的速度、频率和波长等。
电磁场与电磁波在电气工程中具有广泛的应用，例如在通信系统中的电磁波传输、电磁辐射和天线设计等方面。
因此，掌握电磁场与电磁波的基本理论对于电气工程学生来说至关重要。
三、信号与系统信号与系统是电气工程基础课程中涉及到的另一个重要方面。
信号与系统主要研究信号的表示、采样、变换以及信号在系统中的传输和处理。
在信号与系统的学习中，首先需要了解不同类型的信号，包括连续时间信号和离散时间信号，并学习信号的表示方法，如指数信号、正弦信号和复指数信号等。

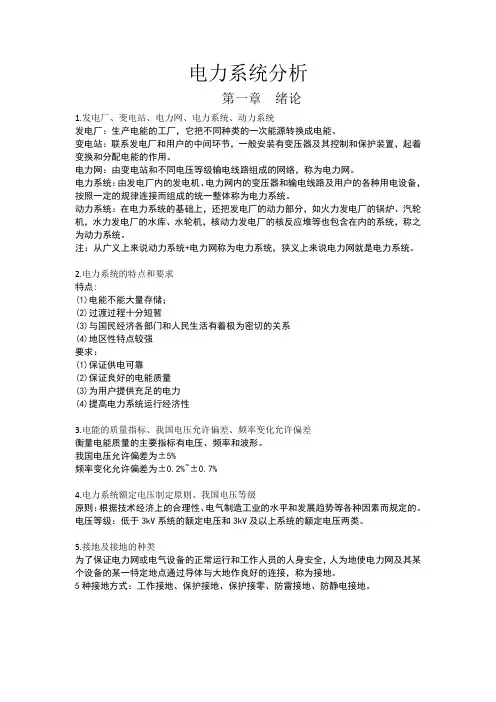

电力系统分析第一章绪论1.发电厂、变电站、电力网、电力系统、动力系统发电厂：生产电能的工厂，它把不同种类的一次能源转换成电能。
变电站：联系发电厂和用户的中间环节，一般安装有变压器及其控制和保护装置，起着变换和分配电能的作用。
电力网：由变电站和不同电压等级输电线路组成的网络，称为电力网。
电力系统：由发电厂内的发电机、电力网内的变压器和输电线路及用户的各种用电设备，按照一定的规律连接而组成的统一整体称为电力系统。
动力系统：在电力系统的基础上，还把发电厂的动力部分，如火力发电厂的锅炉、汽轮机，水力发电厂的水库、水轮机，核动力发电厂的核反应堆等也包含在内的系统，称之为动力系统。
注：从广义上来说动力系统+电力网称为电力系统，狭义上来说电力网就是电力系统。
2.电力系统的特点和要求特点:(1)电能不能大量存储；(2)过渡过程十分短暂(3)与国民经济各部门和人民生活有着极为密切的关系(4)地区性特点较强要求：(1)保证供电可靠(2)保证良好的电能质量(3)为用户提供充足的电力(4)提高电力系统运行经济性3.电能的质量指标、我国电压允许偏差、频率变化允许偏差衡量电能质量的主要指标有电压、频率和波形。
我国电压允许偏差为±5%频率变化允许偏差为±0.2%~±0.7%4.电力系统额定电压制定原则、我国电压等级原则：根据技术经济上的合理性、电气制造工业的水平和发展趋势等各种因素而规定的。
电压等级：低于3kV系统的额定电压和3kV及以上系统的额定电压两类。
5.接地及接地的种类为了保证电力网或电气设备的正常运行和工作人员的人身安全，人为地使电力网及其某个设备的某一特定地点通过导体与大地作良好的连接，称为接地。
5种接地方式：工作接地、保护接地、保护接零、防雷接地、防静电接地。
6.中性点的接地方式及特点（1）中性点不接地------保护接地（2）中性点直接接地------保护接零（3）中性点经消弧线圈接地（4）中性点经电阻接地第二章发电系统1.能源的分类、电能（1）按获得的方法分：一次能源：能源的直接提供者，例如煤炭、石油、天然气、水能、风能等二次能源：由一次能源转成而成的能源，例如电能、蒸汽、煤气等（2）按被利用的程度分常规能源：已被人们广泛利用的能源，例如煤炭、石油、天然气、水能等新能源：用新发展的科学技术开发利用的能源，例如太阳能、风能、海洋能、地热能等（3）按能否再生分可再生能源：自然界中可以不断再生并且有规律地得到补充的能源，例如水能、风能、太阳能、海洋能等。
2009 年度全国注册电气工程师（供配电）执业资格考试基础试卷（下午）答案单项选择题（共 60 题，每题 2 分。
每题的备选项中，只有 1 个符合题意） 1. 图示电路中，6V 电压源发出的功率为：（A ）2W （B ）4W （C ）6W （D ）-6W 解：选 C 。
依题意可以得到：+ = − + I = − A 2 I 6 1 I 2, 1故 6V 电压源吸收功率 P=6*（-1）= - 6W ，也就是发出 6W 功率。
•=2. 20 0 ，电流表A 2的读数为28.28A ，则电流表A 1（A ）11.72A 解：选 B 。
（B ）28.28A （C ）48.98A （D ）15.28A2009 年度全国注册电气工程师（供配电）执业资格考试基础试卷（下午）答案第 1 页 共 30 页显然，I 1是 28.28A 。
点评：此题是 09 下午发输变第 3 题的简化版。
(09 下午发输变第 3 题)解：选 A 。
画向量图，... 由图可知，U U U s , c ,L组成一个等腰直角三角形，从而得U c=20V ，又I c=40A ，U c=1ωC-1I c，则ωC = 2 Ω 。
3. 图示电路原已稳定，t=0 时闭合开关 S 后，则 i t L( ) 为：2009 年度全国注册电气工程师（供配电）执业资格考试基础试卷（下午）答案第 2 页 共 30 页（A）1.5-0.9e-4000t A解：选D。
（B）0.9+1.5e-t A （C）0 （D）1.5+0.9e-4000t A= ×①i L(0 ) = i L(0 ) 6②i L( ) 1.5 A；L1015 10= 2.4 A；τ 1③τ= ，其中L=4mH，R=10+10//15=16Ω，得R（）（）（）（））= ∞ + i+−i∞==4000。
则i t i LL L4. 在图示正弦稳态电路中，若电压表读数为50V，电流表读数为30W，则R 为：•（A）20ΩU s（B）25Ω（C）30Ω（D）10Ωj L解：选C。
