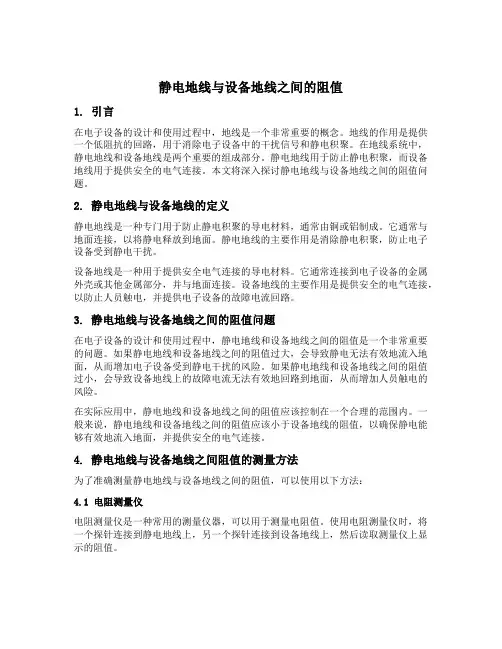

静电地线与设备地线之间的阻值1. 引言在电子设备的设计和使用过程中，地线是一个非常重要的概念。
地线的作用是提供一个低阻抗的回路，用于消除电子设备中的干扰信号和静电积聚。
在地线系统中，静电地线和设备地线是两个重要的组成部分。
静电地线用于防止静电积聚，而设备地线用于提供安全的电气连接。
本文将深入探讨静电地线与设备地线之间的阻值问题。
2. 静电地线与设备地线的定义静电地线是一种专门用于防止静电积聚的导电材料，通常由铜或铝制成。
它通常与地面连接，以将静电释放到地面。
静电地线的主要作用是消除静电积聚，防止电子设备受到静电干扰。
设备地线是一种用于提供安全电气连接的导电材料。
它通常连接到电子设备的金属外壳或其他金属部分，并与地面连接。
设备地线的主要作用是提供安全的电气连接，以防止人员触电，并提供电子设备的故障电流回路。
3. 静电地线与设备地线之间的阻值问题在电子设备的设计和使用过程中，静电地线和设备地线之间的阻值是一个非常重要的问题。
如果静电地线和设备地线之间的阻值过大，会导致静电无法有效地流入地面，从而增加电子设备受到静电干扰的风险。
如果静电地线和设备地线之间的阻值过小，会导致设备地线上的故障电流无法有效地回路到地面，从而增加人员触电的风险。
在实际应用中，静电地线和设备地线之间的阻值应该控制在一个合理的范围内。
一般来说，静电地线和设备地线之间的阻值应该小于设备地线的阻值，以确保静电能够有效地流入地面，并提供安全的电气连接。
4. 静电地线与设备地线之间阻值的测量方法为了准确测量静电地线与设备地线之间的阻值，可以使用以下方法：4.1 电阻测量仪电阻测量仪是一种常用的测量仪器，可以用于测量电阻值。
使用电阻测量仪时，将一个探针连接到静电地线上，另一个探针连接到设备地线上，然后读取测量仪上显示的阻值。
4.2 万用表万用表也是一种常用的测量仪器，可以用于测量电阻值。
使用万用表时，将一个探针连接到静电地线上，另一个探针连接到设备地线上，然后将万用表调整到电阻测量档位，读取万用表上显示的阻值。
1.防静电地线的埋设:(1).厂房建筑物的避雷针一般与建筑物钢筋混凝土焊接在一起妥善接地,当雷击发生时,接地点乃至整个大楼的地面都将成为高压大电流的泄放点,一般认为在泄放接地点20M范围内都会有"跨步电压"产生,即在此范围内不再是理想零电位.另外,三相供电的零线由于不可能绝对平衡而也会有不平衡电流产生并流入零线的接地点,故防静电地线的埋设点应距建筑物和设备地20米以外.(2).埋设方法:为保证接地的可靠,致少应有三点以上接地,即每隔5m挖深1.5m以上坑,将2m以上铁管或角铁打入坑内(即角铁插入地下2m以上),再用3mm厚铜排将这三处焊接在一起,用16ｍ㎡绝缘铜芯线焊上引入室内为干线.(3).坑内施以适量木炭粉和工业盐,以增加土壤导电性,填埋后用接地电阻测试仪测量,接地电阻应<4Ω.(见图2)且每年至少测试一次。
2. 防静电地线的铺设和测试:(1).防静电地线全部使用6ｍ㎡多股铜芯绝缘线,每楼层或适当区段用铜排或40A以上开关,闸刀与主干线相连,以利检查维修.(2).防静电地线缆应与设备外壳,工作台铁架,工作灯架等良好绝缘,防止短路,搭连或破皮连接.(3).于分段铜排或开关的"干线端",另铺一条检查线.(1.5~2ｍ㎡即可),每车间设2~3检查点,固定好,标识清楚.(4).测量:使用指针式万用表,电阻档.a).各防静电测试点与防静电地线间电阻5~15Ω,理想应为0Ω.但实际测得为2ｍ㎡导线从测试点到总结点电阻+6ｍ㎡,导线从总结点到被测点电阻之和,这一值约5-15Ω且基本不变,如测量结果趋于无穷大,是为防静电地线或测量线有一条断线,应及时修好.b).防静电地与设备地间电阻,这一阻值为防静电地线本身线阻+设备地线本身线阻+两地线间地电阻组成.但两接地线间由于地面干湿程度,地电流影响等十分复杂,尤其地电流,每时每刻大小方向频率等都在变,且主要决定测量结果,故只能用指针表测量,且其值从十几欧到几百K都算正常,仅说明两地间未短路也未开路即可.3.防静电地板最规范的防静电地板是类似防静电橡胶的复合结构,下层为导电层与防静电地连在一起,上层为绝缘防静电产生层,不会因行走的磨擦产生静电.铺设时导电层应用绝缘垫与建筑物地面和墙壁隔开,防止雷击时地板带静电,并将导电层通过1MΩ20W电阻与防静电地接好.起到静电屏蔽和电磁屏蔽作用.这种地板造价太高,但可以有效防止雷电的各种危害和静电产生.一般电子厂多用简易防静电地板(仅有绝缘防静电产生层多为涂料或地板胶),直接铺在建筑物地面上,大大降低造价,且也可起到防行走产生的静电作用.但对雷击产生的超高压静电感应和强电磁感应防护作用较差.4.防静电工作台面:防静电橡胶绿色面为防静电产生层,电阻较大,表面电阻108~1010Ω.防静电橡胶的黑色面电阻较小,表面电阻104~106,与绿色面良好连接,可保妥善接地.起静电屏蔽和泄放作用. 可通过扣式连接,由专用静电手环导线(内含1M电阻)接地.或在绝缘台面上放0.2mm厚铁板或铜箔,焊好导线通过1MΩ电阻连接到静电地线,然后铺平防静电橡胶(黑面向下,贴紧导电片).该1MΩ电阻同样起提供静电泄放通路,防止过速放电打火和隔离的作用.甚至坐椅(凳)也应引起重视,多数生产线上使用普通塑料凳,极易与衣物摩擦产生静电,有条件应采用防静电椅,并通过1MΩ电阻接静电地,至少要将塑料凳用防静电布料套上.5.电烙铁,小锡炉,测试仪器等用电设备的接地与测试:电烙铁,小锡炉测试仪器等必须用三端插头妥善接设备地,做到并不难,但由于经常发生如:插座接地端松脱,断线,烙铁头因氧化而与外壳(接设备地)断开等现象,故应每班次检测,可用自制简易通断指示灯测试,发现问题立即更换.6.防静电服(衣,鞋,手套等):所谓防静电服,是用特殊合成纤维织成布料,一般情况下揉搓磨擦不会产生静电.但它不是静电屏蔽服,它不能消除身上其它衣料产生的静电.故正确穿著应是里面只着一件衬衣或内衣,外着防静电服.冬季内穿多件化纤类,毛类衣物穿著防静电服也无大用.所以做好控制环境温度,湿度,戴好静电手环比着静电服重要.防静电手套则起防止静电产生;隔离手与产品(绝缘);防止汗渍污染产品等多重作用,是必用的.7.防静电手环:防静电手环是由紧贴手腕的不锈钢外壳通过线内1MΩ电阻由导线,铁夹接地.目的是既要随时泄放掉人体上的静电,又要防止快速放电产生的火花,对静电敏感器件造成损害,并起隔离作用.而断线或接触不良会使静电手环形同虚设.所谓无线手环实际起不到泄放人体携带的静电荷作用。
电气设备接地及接零管理规定1、名词术语(1)接地：将电力系统或建筑物中电气装置、设施旳某些导电部分，经接地线连接至接地极。
(2)工作接地(系统接地)：在电力系统电气装置中，为运营需要所设旳接地(如中性点直接接地或经其她装置接地等)。
(3)保护接地：电气装置旳金属外壳、配电装置旳构架和线路杆塔等，由于绝缘损坏有也许带电，为避免其危及人身和设备旳安全而设旳接地。
(4)雷电保护接地：为雷电保护装置(避雷针、避雷线和避雷器等)向大地泄放雷电流而设旳接地。
(5)防静电接地：为避免静电对易燃油、天然气贮罐和管道等旳危险作用而设旳接地。
(6)接地极(接地体)：埋入地中并直接与大地接触旳金属导体，称为接地极。
接地体分为自然接地体和人工接地体两种。
兼作接地极用旳直接与大地接触旳多种金属构件、金属井管、钢筋混凝土建(构)筑物旳基本、金属管道和设备等称为自然接地极。
(可燃液体及可燃或易爆气体旳管道不可作为自然接地体)。
人工接地体一般采用钢管角钢垂直打入土壤中，也可用扁钢或圆钢平埋土壤中做成。
(7)接地线：电气装置、设施旳接地端子与接地极连接用旳金属导电部分。
(8)接地装置：接地线和接地极旳总和。
(9)接地网：由垂直和水平接地极构成旳供发电厂、变电站使用旳兼有泄流和均压作用旳较大型旳水平网状接地装置。
(10)集中接地装置：为加强对雷电流旳散流作用、减少对地电位而敷设旳附加接地装置，一般敷设3－5根垂直接地极。
在土壤电阻率较高旳地区，则敷设3－5根放射形水平接地极。
(11)接地电阻：接地极或自然接地极旳对地电阻和接地线电阻旳总和，称为接地装置旳接地电阻。
接地电阻旳数值等于接地装置对地电压与通过接地极流入地中电流旳比值。
按通过接地极流入地中工频交流电流求得旳电阻，称为工频接地电阻：按通过接地极流入地中冲击电流求得旳接地电阻，称为冲击接地电阻。
(12)接地装置对地电位：电流经接地装置旳接地极流人大地时，接地装置与大地零电位点之间旳电位差。
电子设备接地要求1、电子设备接地种类电子设备一般有下列几种接地:(1)信号电路接地:为保证信号具有稳定的基准电位而设置的接地。
为使电子设备工作时有一个统一的参考电位，并避免有害电磁场的干扰，使电子设备稳定可靠地工作，为此电子设备中的信号电路应接地，简称为信号地。
这个“地”可以是大地，也可以是电子设备的底板、金属外壳或一个等电位面。
(2)接地:对电子设备供电的交、直流电路的工作接地。
(3)保护接地:为保证人身及设备安全的接地。
当电子设备由低压交流或直流线路供电时，为防止在发生接地故障时其外露可导电部分出现危险的接触电压，电子设备的外露可导电部分应接保护接地线(PE)。
2、电子设备接地系统的型式电子设备信号电路接地系统的型式一般可根据接地引线长度和电子设备的工作频率来确定:(1)单点接地。
适用于低频0~30kHz，也可高至300kHz。
信号电路以一点作电位参考点，再将该点连接至接地极系统，见图2-1。
图2-1这种接地系统需要大量的导体，经济上不够合理，通常以不同程度的近似单点接地系统代替理想单点接地系统。
常用的有由接地极引出多根接地母线或树枝状接地母线至各独立电子设备(系统)，每个电子设备(系统)内将各信号电路连接至该接地母线的同一点。
(2)多点接地。
适用于高频>300kHz，也可低至30kHz。
信号电路采用多条导电通路与接地网络或等电位面连接，见图2-2。
图2-2对高频信号电路的接地，多点接地是唯一实用方法。
为实现有效的多点接地，当最高频率时，接地导体长度>λ/8(λ为波长)，需采用等电位接地平面。
高频电子设备的金属底板一般用作信号参考点，再将底板与机壳进行多点连接，以获得低阻抗的通路。
多点接地时要确保50Hz电源电流和其他流过接地系统的大幅值低频电流不致以传导方式耦合至信号电路，以避免在敏感的低频电路中产生不允许的干扰。
混合式接地。
混合式接地是单点接地和多点接地的组合，具体做法为设置一个等电位接地平面，以满足高频信号接地的要求，再以单点接地方式连接至同一接地极系统，以满足低频信号接地要求，见图2-3。

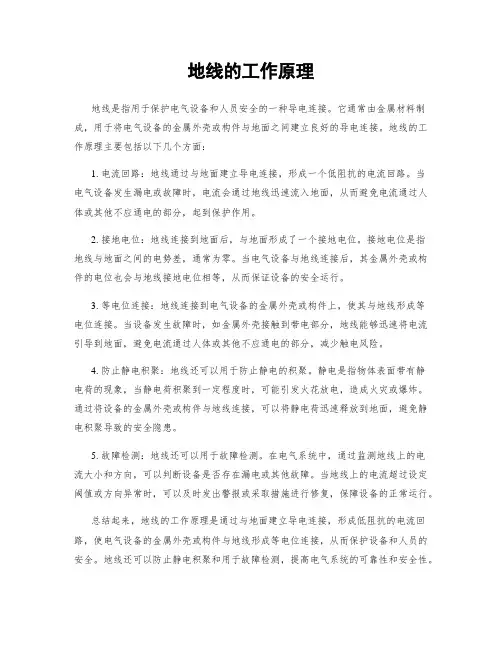

地线的工作原理地线是指用于保护电气设备和人员安全的一种导电连接。
它通常由金属材料制成，用于将电气设备的金属外壳或构件与地面之间建立良好的导电连接。
地线的工作原理主要包括以下几个方面：1. 电流回路：地线通过与地面建立导电连接，形成一个低阻抗的电流回路。
当电气设备发生漏电或故障时，电流会通过地线迅速流入地面，从而避免电流通过人体或其他不应通电的部分，起到保护作用。
2. 接地电位：地线连接到地面后，与地面形成了一个接地电位。
接地电位是指地线与地面之间的电势差，通常为零。
当电气设备与地线连接后，其金属外壳或构件的电位也会与地线接地电位相等，从而保证设备的安全运行。
3. 等电位连接：地线连接到电气设备的金属外壳或构件上，使其与地线形成等电位连接。
当设备发生故障时，如金属外壳接触到带电部分，地线能够迅速将电流引导到地面，避免电流通过人体或其他不应通电的部分，减少触电风险。
4. 防止静电积聚：地线还可以用于防止静电的积聚。
静电是指物体表面带有静电荷的现象，当静电荷积聚到一定程度时，可能引发火花放电，造成火灾或爆炸。
通过将设备的金属外壳或构件与地线连接，可以将静电荷迅速释放到地面，避免静电积聚导致的安全隐患。
5. 故障检测：地线还可以用于故障检测。
在电气系统中，通过监测地线上的电流大小和方向，可以判断设备是否存在漏电或其他故障。
当地线上的电流超过设定阈值或方向异常时，可以及时发出警报或采取措施进行修复，保障设备的正常运行。
总结起来，地线的工作原理是通过与地面建立导电连接，形成低阻抗的电流回路，使电气设备的金属外壳或构件与地线形成等电位连接，从而保护设备和人员的安全。
地线还可以防止静电积聚和用于故障检测，提高电气系统的可靠性和安全性。
仓库esd管理规范(防静电管理规范)仓库ESD管理规范（防静电管理规范）引言概述：在现代电子产品创造和存储过程中，静电对产品的伤害是一个常见的问题。
为了保护电子产品的质量和可靠性，仓库ESD（Electrostatic Discharge，静电放电）管理规范（也称为防静电管理规范）被广泛采用。
本文将详细介绍仓库ESD管理规范的内容和要求。
一、接地系统的建立1.1 仓库地面的处理- 使用导电性好的地板材料，如导电地板或者防静电地板，以确保地面的导电性。
- 定期检查地面的导电性，并进行必要的维护和修复，确保地面的导电性不受损。
1.2 接地装置的安装- 在仓库的关键区域，如存储区、装配区等，安装接地装置，确保仓库设备和人员能够有效地接地。
- 接地装置应符合相关的标准和规范，如国际电工委员会（IEC）的标准等。
1.3 接地导线的连接- 使用导电性好的接地导线，将接地装置与仓库内的设备、工作台等连接起来，形成良好的接地系统。
- 定期检查接地导线的连接情况，确保连接坚固可靠，没有松动或者腐蚀等问题。
二、防静电设备的使用2.1 防静电工作服的佩戴- 仓库内的工作人员应佩戴防静电工作服，以减少静电的产生和积累。
- 防静电工作服应符合相关的标准和规范，如美国国家防静电协会（ESD Association）的标准等。
2.2 静电消除器的设置- 在仓库的关键区域，如工作台、存储架等，设置静电消除器，以消除静电的积累。
- 静电消除器应符合相关的标准和规范，如国际静电技术协会（IEST）的标准等。
2.3 防静电包装材料的使用- 对于存储和运输的电子产品，使用防静电包装材料进行包装，以减少静电的伤害。
- 防静电包装材料应符合相关的标准和规范，如美国国家防静电协会（ESD Association）的标准等。
三、静电控制的培训和教育3.1 培训计划的制定- 制定仓库ESD管理规范的培训计划，包括培训内容、培训对象和培训周期等。

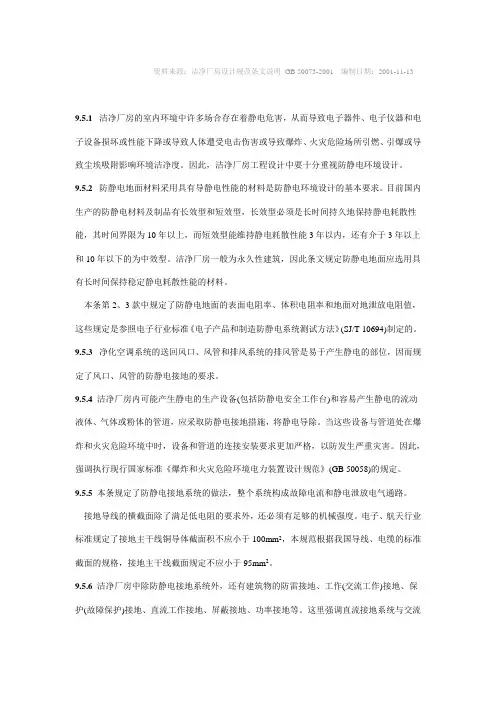

资料来源：洁净厂房设计规范条文说明GB 50073-2001 编制日期：2001-11-139.5.1洁净厂房的室内环境中许多场合存在着静电危害，从而导致电子器件、电子仪器和电子设备损坏或性能下降或导致人体遭受电击伤害或导致爆炸、火灾危险场所引燃、引爆或导致尘埃吸附影响环境洁净度。
因此，洁净厂房工程设计中要十分重视防静电环境设计。
9.5.2防静电地面材料采用具有导静电性能的材料是防静电环境设计的基本要求。
目前国内生产的防静电材料及制品有长效型和短效型，长效型必须是长时间持久地保持静电耗散性能，其时间界限为 10年以上，而短效型能维持静电耗散性能 3年以内，还有介于 3年以上和 10年以下的为中效型。
洁净厂房一般为永久性建筑，因此条文规定防静电地面应选用具有长时间保持稳定静电耗散性能的材料。
本条第 2、3款中规定了防静电地面的表面电阻率、体积电阻率和地面对地泄放电阻值，这些规定是参照电子行业标准《电子产品和制造防静电系统测试方法》(SJ/T 10694)制定的。
9.5.3净化空调系统的送回风口、风管和排风系统的排风管是易于产生静电的部位，因而规定了风口、风管的防静电接地的要求。
9.5.4洁净厂房内可能产生静电的生产设备(包括防静电安全工作台)和容易产生静电的流动液体、气体或粉体的管道，应采取防静电接地措施，将静电导除。
当这些设备与管道处在爆炸和火灾危险环境中时，设备和管道的连接安装要求更加严格，以防发生严重灾害。
因此，强调执行现行国家标准《爆炸和火灾危险环境电力装置设计规范》(GB 50058)的规定。
9.5.5本条规定了防静电接地系统的做法，整个系统构成故障电流和静电泄放电气通路。
接地导线的横截面除了满足低电阻的要求外，还必须有足够的机械强度。
电子、航天行业标准规定了接地主干线铜导体截面积不应小于 100mm2，本规范根据我国导线、电缆的标准截面的规格，接地主干线截面规定不应小于 95mm2。
9.5.6洁净厂房中除防静电接地系统外，还有建筑物的防雷接地、工作(交流工作)接地、保护(故障保护)接地、直流工作接地、屏蔽接地、功率接地等。
电子厂防静电安全操作规程一、引言静电是电子厂常见的潜在危险之一，它可能导致设备损坏、火灾甚至人身伤害。
为了确保生产环境安全，保护员工健康，制定本电子厂防静电安全操作规程，以建立并维护安全的工作环境。
二、静电的危害及防范措施1. 静电危害静电可能导致以下危害：a) 电子设备损坏：静电可能对敏感的电子元器件造成损坏。
b) 火灾风险：在易燃气体或可燃性液体环境中，静电可能引发火灾。
c) 人身伤害：接触静电可能导致触电、火花伤害甚至爆炸。
2. 防范措施为防止静电危害，应采取以下措施：a) 工作区域设计：工作区域应具备良好的通风条件，并确保易燃性物品与静电源之间保持一定距离。
b) 使用静电导电材料：选择合适的物料，如静电导电地板、导电手套、铝制容器等。
c) 控制湿度：适当地调节环境湿度，以减少静电的产生。
d) 静电消除器：在必要的场合使用静电消除器，确保静电的安全释放。
三、员工安全操作要求1. 穿戴防静电服装所有进入电子厂的员工，尤其是直接参与电子生产的工人，应穿戴防静电服装：a) 防静电鞋：选择合适的防静电鞋，确保与地面良好接地。
b) 防静电手套：工作时应佩戴指定的防静电手套，以防止静电通过人体引发危险。
c) 防静电帽：若工作环境要求，应佩戴防静电帽。
2. 接地操作为防止静电积聚，必须保证工作环境和设备处于良好接地状态。
a) 使用静电导电地板：工作区域应铺设静电导电地板，确保良好的接地效果。
b) 设置良好的接地线：设备、工作台和静电消除器等必需配备良好的接地线。
3. 静电排除在进行工作操作前，必须有效地排除静电。
a) 使用静电消除器：在需要的时候，使用静电消除器消除潜在的静电。
b) 避免积聚静电：在接触静电敏感器件之前，避免给物体充电。
4. 控制湿度适当控制工作环境的湿度有助于降低静电的产生。
a) 调节湿度：通过调整空调等设备来控制湿度，保持在合适的范围内。
b) 防止干燥：在干燥季节或干燥环境中，使用加湿器增加湿度。

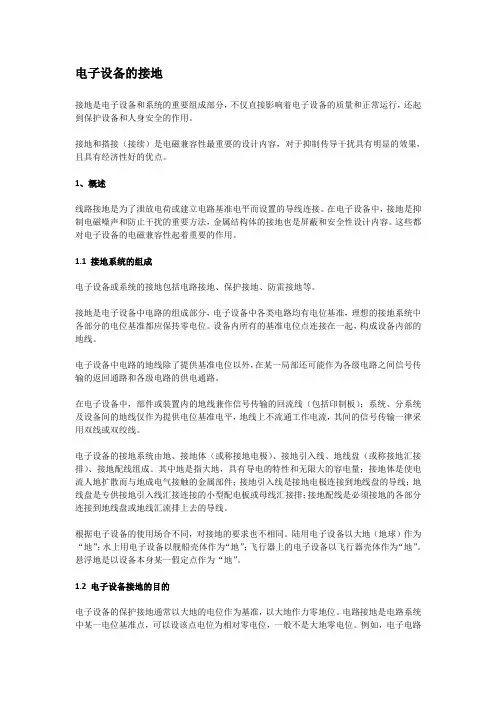

电子设备的接地接地是电子设备和系统的重要组成部分，不仅直接影响着电子设备的质量和正常运行，还起到保护设备和人身安全的作用。
接地和搭接（接续）是电磁兼容性最重要的设计内容，对于抑制传导干扰具有明显的效果，且具有经济性好的优点。
1、概述线路接地是为了泄放电荷或建立电路基准电平而设置的导线连接。
在电子设备中，接地是抑制电磁噪声和防止干扰的重要方法，金属结构体的接地也是屏蔽和安全性设计内容。
这些都对电子设备的电磁兼容性起着重要的作用。
1.1 接地系统的组成电子设备或系统的接地包括电路接地、保护接地、防雷接地等。
接地是电子设备中电路的组成部分，电子设备中各类电路均有电位基准，理想的接地系统中各部分的电位基准都应保抟零电位。
设备内所有的基准电位点连接在一起，构成设备内部的地线。
电子设备中电路的地线除了提供基准电位以外，在某一局部还可能作为各级电路之间信号传输的返回通路和各级电路的供电通路。
在电子设备中，部件或装置内的地线兼作信号传输的回流线（包括印制板）；系统、分系统及设备间的地线仅作为提供电位基准电平，地线上不流通工作电流，其间的信号传输一律采用双线或双绞线。
电子设备的接地系统由地、接地体（或称接地电极）、接地引入线、地线盘（或称接地汇接排）、接地配线组成。
其中地是指大地，具有导电的特性和无限大的容电量；接地体是使电流人地扩散而与地成电气接触的金属部件；接地引入线是接地电极连接到地线盘的导线；地线盘是专供接地引入线汇接连接的小型配电板或母线汇接排；接地配线是必须接地的各部分连接到地线盘或地线汇流排上去的导线。
根据电子设备的使用场合不同，对接地的要求也不相同。
陆用电子设备以大地（地球）作为“地”；水上用电子设备以舰船壳体作为“地”；飞行器上的电子设备以飞行器壳体作为“地”。
悬浮地是以设备本身某一假定点作为“地”。
1.2 电子设备接地的目的电子设备的保护接地通常以大地的电位作为基准，以大地作力零地位。
电路接地是电路系统中某一电位基准点，可以设该点电位为相对零电位，一般不是大地零电位。
电子电路中地及接地的概念及区别电子电路中地及接地的概念及区别1．地（1）电气地大地是一个电阻非常低、电容量非常大的物体，拥有吸收无限电荷的能力，而且在吸收大量电荷后仍能保持电位不变，因此适合作为电气系统中的参考电位体。
这种“地”是“电气地”，并不等干“地理地”，但却包含在“地理地”之中。
“电气地”的范围随着大地结构的组成和大地与带电体接触的情况而定。
（2）地电位与大地紧密接触并形成电气接触的一个或一组导电体称为接地极，通常采用圆钢或角钢，也可采用铜棒或铜板。
图 1示出圆钢接地极。
当流入地中的电流I通过接地极向大地作半球形散开时，由于这半球形的球面，在距接地极越近的地方越小，越远的地方越大，所以在距接地极越近的地方电阻越大，而在距接地极越远的地方电阻越小。
试验证明：在距单根接地极或碰地处 20m 以外的地方，呈半球形的球面已经很大，实际已没有什么电阻存在，不再有什么电压降。
换句话说，该处的电位已近于零。
这电位等于零的“电气地”称为”地电位”。
若接地极不是单根而为多根组成时，屏蔽系数增大，上述 20m 的距离可能会增大。
图 1中的流散区是指电流通过接地极向大地流散时产生明显电位梯度的土壤范围。
地电位是指流散区以外的土壤区域。
在接地极分布很密的地方，很难存在电位等于零的电气地。
（3）逻辑地电子设备中各级电路电流的传输、信息转换要求有一个参考的电位，这个电位还可防止外界电磁场信号的侵入，常称这个电位为“逻辑地”。
这个“地”不一定是“地理地”，可能是电子设备的金属机壳、底座、印刷电路板上的地线或建筑物内的总接地端子、接地干线等；逻辑地可与大地接触，也可不接触，而“电气地”必须与大地接触。
2．接地将电力系统或电气装置的某一部分经接地线连接到接地极称为“接地”。
“电气装置”是一定空间中若干相互连接的电气设备的组合。
“电气设备”是发电、变电、输电、配电或用电的任何设备，例如电机、变压器、电器、测量仪表、保护装置、布线材料等。
