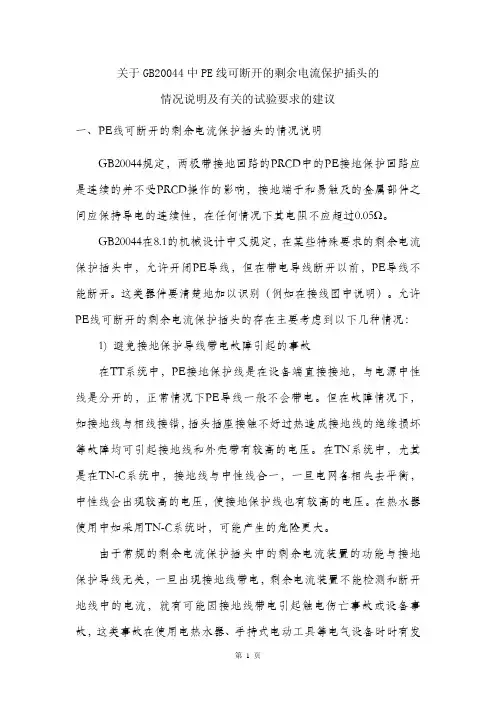

关于GB20044中PE线可断开的剩余电流保护插头的情况说明及有关的试验要求的建议一、PE线可断开的剩余电流保护插头的情况说明GB20044规定,两极带接地回路的PRCD中的PE接地保护回路应是连续的并不受PRCD操作的影响,接地端子和易触及的金属部件之间应保持导电的连续性,在任何情况下其电阻不应超过0.05Ω。
GB20044在8.1的机械设计中又规定,在某些特殊要求的剩余电流保护插头中,允许开闭PE导线,但在带电导线断开以前,PE导线不能断开。
这类器件要清楚地加以识别(例如在接线图中说明)。
允许PE线可断开的剩余电流保护插头的存在主要考虑到以下几种情况:1) 避免接地保护导线带电故障引起的事故在TT系统中,PE接地保护线是在设备端直接接地,与电源中性线是分开的,正常情况下PE导线一般不会带电。
但在故障情况下,如接地线与相线接错,插头插座接触不好过热造成接地线的绝缘损坏等故障均可引起接地线和外壳带有较高的电压。
在TN系统中,尤其是在TN-C系统中,接地线与中性线合一,一旦电网各相失去平衡,中性线会出现较高的电压,使接地保护线也有较高的电压。
在热水器使用中如采用TN-C系统时,可能产生的危险更大。
由于常规的剩余电流保护插头中的剩余电流装置的功能与接地保护导线无关,一旦出现接地线带电,剩余电流装置不能检测和断开地线中的电流,就有可能因接地线带电引起触电伤亡事故或设备事故,这类事故在使用电热水器、手持式电动工具等电气设备时时有发生。
如在剩余电流保护插头的接地保护回路中也设置一个电流检测装置和断开触头,一旦地线中的电流达到预先设定值,可以将剩余电流保护插头的电源切断,就可避免因接地导线故障发生的触电伤亡事故。
经过实际运行证明,这类剩余电流保护插头在防止地线带电的事故方面发挥了一定的作用。
因此GB20044规定了在某些特殊要求的剩余电流保护插头中,允许开闭PE导线。
2) 某些特殊要求的剩余保护插头中允许PE线可以断开,与用电安全没有矛盾。
保护线PE线是地线建筑工程供电使用的基本供电系统有三相三线制三相四线制等,但这些名词术语内涵不是十分严格。
国际电工委员会(IEC )对此作了统一规定,称为TT 系统、TN 系统、IT 系统。
其中TN 系统又分为TN-C 、TN-S 、TN-C-S 系统。
下面内容就是对各种供电系统做一个扼要的介绍。
TT 系统TN-C供电系统→ TN 系统→ TN-SIT 系统TN-C-S(一)工程供电的基本方式根据IEC 规定的各种保护方式、术语概念,低压配电系统按接地方式的不同分为三类,即TT 、TN 和IT 系统,分述如下。
(1 )TT 方式供电系统TT 方式是指将电气设备的金属外壳直接接地的保护系统,称为保护接地系统,也称TT 系统。
第一个符号T 表示电力系统中性点直接接地;第二个符号T 表示负载设备外露不与带电体相接的金属导电部分与大地直接联接,而与系统如何接地无关。
在TT 系统中负载的所有接地均称为保护接地,如图1-1 所示。
这种供电系统的特点如下。
1 )当电气设备的金属外壳带电(相线碰壳或设备绝缘损坏而漏电)时,由于有接地保护,可以大大减少触电的危险性。
但是,低压断路器(自动开关)不一定能跳闸,造成漏电设备的外壳对地电压高于安全电压,属于危险电压。
2 )当漏电电流比较小时,即使有熔断器也不一定能熔断,所以还需要漏电保护器作保护,困此TT 系统难以推广。
3 )TT 系统接地装置耗用钢材多,而且难以回收、费工时、费料。
现在有的建筑单位是采用TT 系统,施工单位借用其电源作临时用电时,应用一条专用保护线,以减少需接地装置钢材用量。
把新增加的专用保护线PE 线和工作零线N 分开,其特点是:①共用接地线与工作零线没有电的联系;②正常运行时,工作零线可以有电流,而专用保护线没有电流;③TT 系统适用于接地保护占很分散的地方。
(2 )TN 方式供电系统这种供电系统是将电气设备的金属外壳与工作零线相接的保护系统,称作接零保护系统,用TN 表示。

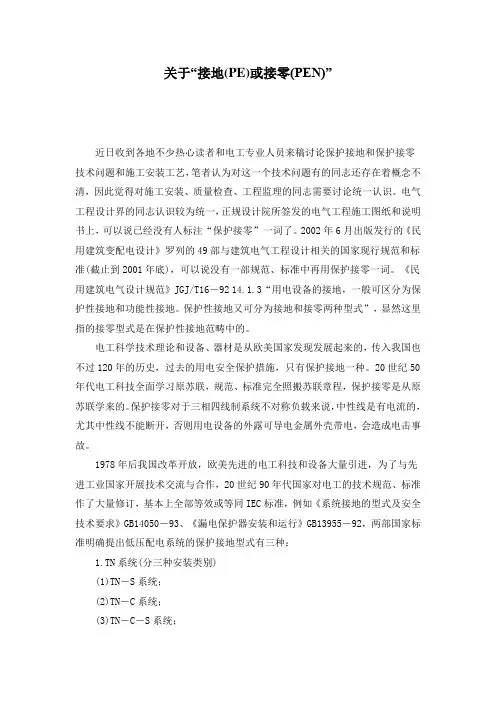

关于“接地(PE)或接零(PEN)”近日收到各地不少热心读者和电工专业人员来稿讨论保护接地和保护接零技术问题和施工安装工艺,笔者认为对这一个技术问题有的同志还存在着概念不清,因此觉得对施工安装、质量检查、工程监理的同志需要讨论统一认识。
电气工程设计界的同志认识较为统一,正规设计院所签发的电气工程施工图纸和说明书上,可以说已经没有人标注“保护接零”一词了。
2002年6月出版发行的《民用建筑变配电设计》罗列的49部与建筑电气工程设计相关的国家现行规范和标准(截止到2001年底),可以说没有一部规范、标准中再用保护接零一词。
《民用建筑电气设计规范》JGJ/T16-92 14.1.3“用电设备的接地,一般可区分为保护性接地和功能性接地。
保护性接地又可分为接地和接零两种型式”,显然这里指的接零型式是在保护性接地范畴中的。
电工科学技术理论和设备、器材是从欧美国家发现发展起来的,传入我国也不过120年的历史,过去的用电安全保护措施,只有保护接地一种。
20世纪50年代电工科技全面学习原苏联,规范、标准完全照搬苏联章程,保护接零是从原苏联学来的。
保护接零对于三相四线制系统不对称负载来说,中性线是有电流的,尤其中性线不能断开,否则用电设备的外露可导电金属外壳带电,会造成电击事故。
1978年后我国改革开放,欧美先进的电工科技和设备大量引进,为了与先进工业国家开展技术交流与合作,20世纪90年代国家对电工的技术规范、标准作了大量修订,基本上全部等效或等同IEC标准,例如《系统接地的型式及安全技术要求》GB14050-93、《漏电保护器安装和运行》GB13955-92,两部国家标准明确提出低压配电系统的保护接地型式有三种:1.TN系统(分三种安装类别)(1)TN-S系统;(2)TN-C系统;(3)TN-C-S系统;2.TT系统3.IT系统从而在正规设计院(所)签发的设计图纸、说明书上不再采用保护接零一词了。
尔后采取的漏电保护、等电位联结等安全用电技术措施,保护接地始终是安全用电技术措施的首要传统措施。

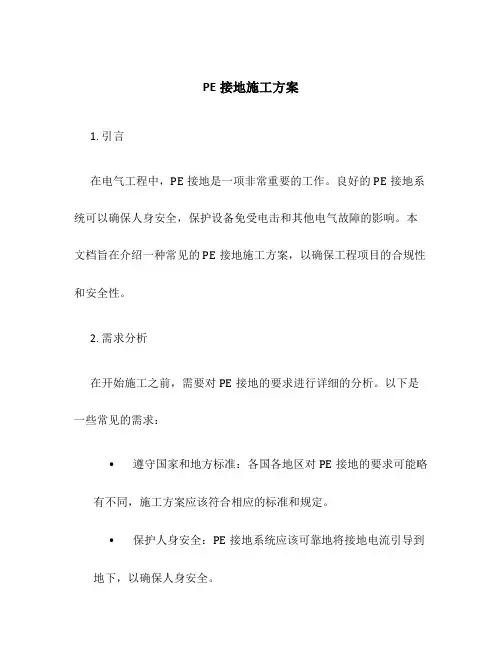

PE接地施工方案1. 引言在电气工程中,PE接地是一项非常重要的工作。
良好的PE接地系统可以确保人身安全,保护设备免受电击和其他电气故障的影响。
本文档旨在介绍一种常见的PE接地施工方案,以确保工程项目的合规性和安全性。
2. 需求分析在开始施工之前,需要对PE接地的要求进行详细的分析。
以下是一些常见的需求:•遵守国家和地方标准:各国各地区对PE接地的要求可能略有不同,施工方案应该符合相应的标准和规定。
•保护人身安全:PE接地系统应该可靠地将接地电流引导到地下,以确保人身安全。
•保护设备安全:PE接地系统应该能够将电流导回电源,防止设备因电击或其他电气故障损坏。
3. 施工准备在施工开始之前,需要做一些准备工作,确保施工的顺利进行。
以下是一些常见的施工准备步骤:•设计接地方案:根据现场需要和相关标准,设计合适的接地方案。
方案应考虑到地质环境、设备功率和电流等因素。
•确定施工区域:根据接地方案,确定需要施工的区域。
确保施工区域没有其他设备或人员,以免造成安全事故。
•准备工具和材料:根据接地方案,准备好所需的工具和材料,以确保施工的顺利进行。
通常需要的工具和材料包括导地线、接地体、接地夹等。
4. 施工步骤4.1 寻找接地点首先需要寻找合适的接地点。
合适的接地点应满足以下条件:•地下土壤湿润,导电性好。
•距离工程设备近,并能够提供稳定的地下土壤。
•远离其他电气设备和干扰源,以减少干扰。
4.2 准备接地体接地体通常采用金属材料,如镀锌钢材。
准备接地体的步骤如下:•清除接地体周围的杂物和杂草,确保接地体与地下土壤充分接触。
•选取合适的接地体规格,根据接地电流和土壤的导电性来确定。
4.3 埋设导地线将导地线与接地体连接起来,并埋设于地下。
步骤如下:•在接地体上焊接或固定合适的接地夹,用于连接导地线。
•挖掘一条合适深度和宽度的沟槽,将导地线埋设其中。
•注意导地线的固定和保护,避免受到外部损坏。
4.4 连接到设备将导地线与工程设备连接起来,确保接地的连续性。

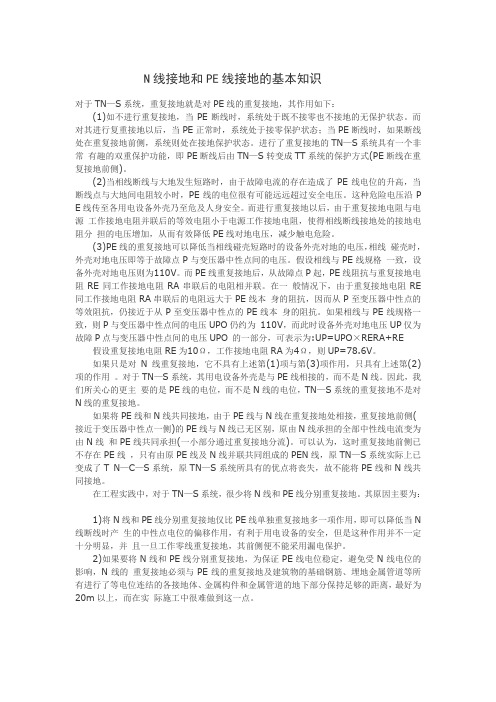

N线接地和PE线接地的基本知识现实中部分电气施工人员对TNS系统中重复接地的有关问题及要求不甚了解,在实际施工中出现一些问题。
集中表现为:就TNS系统的重复接地问题中是对N线重复接地,还是对PE重复接地莫衷一是,提法不明确。
对于TNS系统,重复接地就是对PE线的重复接地,其作用如下:如不进行重复接地,当PE断线时,系统处于既不接零也不接地的无保护状态。
而对其进行复重接地以后,当PE正常时,系统处于接零保护状态;当PE断线时,如果断线处在重复接地前侧,系统则处在接地保护状态。
进行了重复接地的TNS系统具有一个非常有趣的双重保护功能,即PE断线后由TNS转变成TT系统的保护方式(PE断线在重复接地前侧)。
当相线断线与大地发生短路时,由于故障电流的存在造成了PE 线电位的升高,当断线点与大地间电阻较小时,PE线的电位很有可能远远超过安全电压。
这种危险电压沿PE线传至各用电设备外壳乃至危及人身安全。
而进行重复接地以后,由于重复接地电阻与电源工作接地电阻并联后的等效电阻小于电源工作接地电阻,使得相线断线接地处的接地电阻分担的电压增加,从而有效降低PE线对地电压,减少触电危险。
线的重复接地可以降低当相线碰壳短路时的设备外壳对地的电压,相线碰壳时,外壳对地电压即等于故障点P与变压器中性点间的电压。
假设相线与PE线规格一致,设备外壳对地电压则为110V。
而PE线重复接地后,从故障点P起,PE线阻抗与重复接地电阻RE同工作接地电阻RA串联后的电阻相并联。
在一般情况下,由于重复接地电阻RE同工作接地电阻RA串联后的电阻远大于PE线本身的阻抗,因而从P至变压器中性点的等效阻抗,仍接近于从P至变压器中性点的PE 线本身的阻抗。
如果相线与PE线规格一致,则P与变压器中性点间的电压UPO仍约为110V,而此时设备外壳对地电压UP仅为故障P点与变压器中性点间的电压UPO的一部分,可表示为:UP=UPO×RERA+RE假设重复接地电阻RE为10&Omega,工作接地电阻RA为4&Omega,则UP=78.6V。

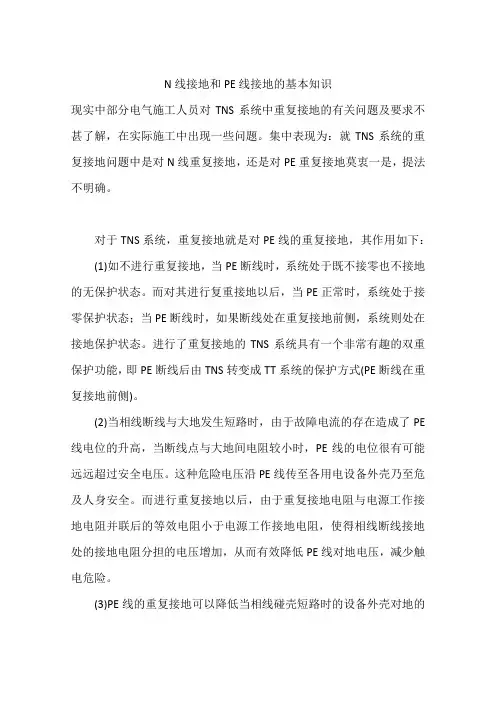

N线接地和PE线接地的基本知识对于TN—S系统,重复接地就是对PE线的重复接地,其作用如下:(1)如不进行重复接地,当PE断线时,系统处于既不接零也不接地的无保护状态。
而对其进行复重接地以后,当PE正常时,系统处于接零保护状态;当PE断线时,如果断线处在重复接地前侧,系统则处在接地保护状态。
进行了重复接地的TN—S系统具有一个非常有趣的双重保护功能,即PE断线后由TN—S转变成TT系统的保护方式(PE断线在重复接地前侧)。
(2)当相线断线与大地发生短路时,由于故障电流的存在造成了PE线电位的升高,当断线点与大地间电阻较小时,PE线的电位很有可能远远超过安全电压。
这种危险电压沿P E线传至各用电设备外壳乃至危及人身安全。
而进行重复接地以后,由于重复接地电阻与电源工作接地电阻并联后的等效电阻小于电源工作接地电阻,使得相线断线接地处的接地电阻分担的电压增加,从而有效降低PE线对地电压,减少触电危险。
(3)PE线的重复接地可以降低当相线碰壳短路时的设备外壳对地的电压,相线碰壳时,外壳对地电压即等于故障点P与变压器中性点间的电压。
假设相线与PE线规格一致,设备外壳对地电压则为110V。
而PE线重复接地后,从故障点P起,PE线阻抗与重复接地电阻RE同工作接地电阻RA串联后的电阻相并联。
在一般情况下,由于重复接地电阻RE 同工作接地电阻RA串联后的电阻远大于PE线本身的阻抗,因而从P至变压器中性点的等效阻抗,仍接近于从P至变压器中性点的PE线本身的阻抗。
如果相线与PE线规格一致,则P与变压器中性点间的电压UPO仍约为110V,而此时设备外壳对地电压UP仅为故障P点与变压器中性点间的电压UPO 的一部分,可表示为:UP=UPO×RERA+RE 假设重复接地电阻RE为10Ω,工作接地电阻RA为4Ω,则UP=78.6V。
如果只是对N线重复接地,它不具有上述第(1)项与第(3)项作用,只具有上述第(2)项的作用。

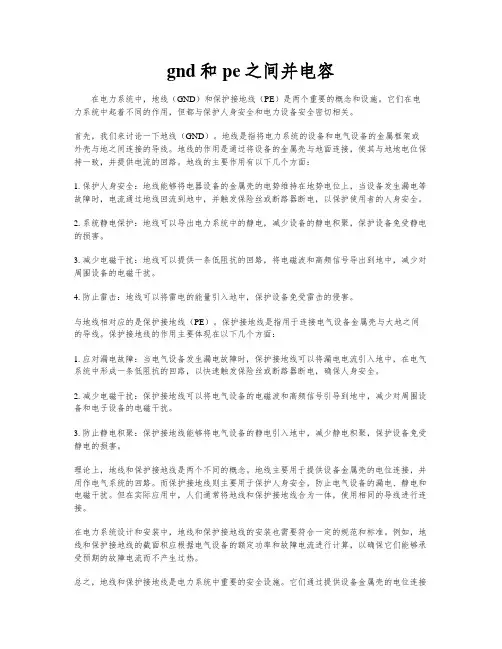

gnd和pe之间并电容在电力系统中,地线(GND)和保护接地线(PE)是两个重要的概念和设施。
它们在电力系统中起着不同的作用,但都与保护人身安全和电力设备安全密切相关。
首先,我们来讨论一下地线(GND)。
地线是指将电力系统的设备和电气设备的金属框架或外壳与地之间连接的导线。
地线的作用是通过将设备的金属壳与地面连接,使其与地地电位保持一致,并提供电流的回路。
地线的主要作用有以下几个方面:1. 保护人身安全:地线能够将电器设备的金属壳的电势维持在地势电位上,当设备发生漏电等故障时,电流通过地线回流到地中,并触发保险丝或断路器断电,以保护使用者的人身安全。
2. 系统静电保护:地线可以导出电力系统中的静电,减少设备的静电积聚,保护设备免受静电的损害。
3. 减少电磁干扰:地线可以提供一条低阻抗的回路,将电磁波和高频信号导出到地中,减少对周围设备的电磁干扰。
4. 防止雷击:地线可以将雷电的能量引入地中,保护设备免受雷击的侵害。
与地线相对应的是保护接地线(PE)。
保护接地线是指用于连接电气设备金属壳与大地之间的导线。
保护接地线的作用主要体现在以下几个方面:1. 应对漏电故障:当电气设备发生漏电故障时,保护接地线可以将漏电电流引入地中,在电气系统中形成一条低阻抗的回路,以快速触发保险丝或断路器断电,确保人身安全。
2. 减少电磁干扰:保护接地线可以将电气设备的电磁波和高频信号引导到地中,减少对周围设备和电子设备的电磁干扰。
3. 防止静电积聚:保护接地线能够将电气设备的静电引入地中,减少静电积聚,保护设备免受静电的损害。
理论上,地线和保护接地线是两个不同的概念。
地线主要用于提供设备金属壳的电位连接,并用作电气系统的回路。
而保护接地线则主要用于保护人身安全,防止电气设备的漏电、静电和电磁干扰。
但在实际应用中,人们通常将地线和保护接地线合为一体,使用相同的导线进行连接。
在电力系统设计和安装中,地线和保护接地线的安装也需要符合一定的规范和标准。

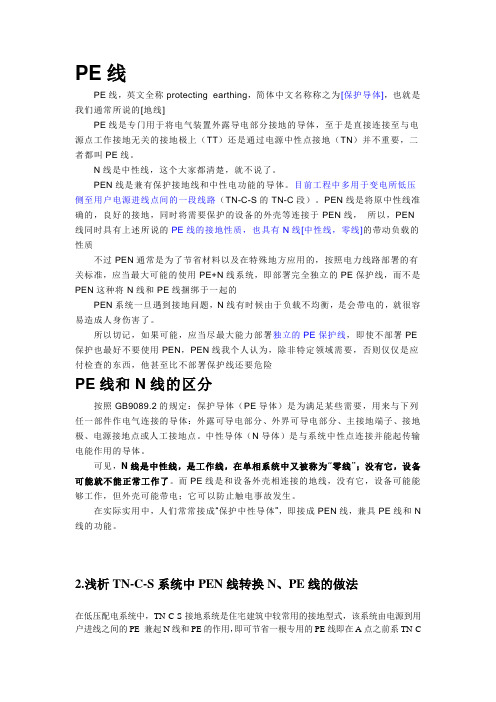

PE线PE线,英文全称protecting earthing,简体中文名称称之为[保护导体],也就是我们通常所说的[地线]PE线是专门用于将电气装置外露导电部分接地的导体,至于是直接连接至与电源点工作接地无关的接地极上(TT)还是通过电源中性点接地(TN)并不重要,二者都叫PE线。
N线是中性线,这个大家都清楚,就不说了。
PEN线是兼有保护接地线和中性电功能的导体。
目前工程中多用于变电所低压侧至用户电源进线点间的一段线路(TN-C-S的TN-C段)。
PEN线是将原中性线准确的,良好的接地,同时将需要保护的设备的外壳等连接于PEN线,所以,PEN 线同时具有上述所说的PE线的接地性质,也具有N线[中性线,零线]的带动负载的性质不过PEN通常是为了节省材料以及在特殊地方应用的,按照电力线路部署的有关标准,应当最大可能的使用PE+N线系统,即部署完全独立的PE保护线,而不是PEN这种将N线和PE线捆绑于一起的PEN系统一旦遇到接地问题,N线有时候由于负载不均衡,是会带电的,就很容易造成人身伤害了。
所以切记,如果可能,应当尽最大能力部署独立的PE保护线,即使不部署PE 保护也最好不要使用PEN,PEN线我个人认为,除非特定领域需要,否则仅仅是应付检查的东西,他甚至比不部署保护线还要危险PE线和N线的区分按照GB9089.2的规定:保护导体(PE导体)是为满足某些需要,用来与下列任一部件作电气连接的导体:外露可导电部分、外界可导电部分、主接地端子、接地极、电源接地点或人工接地点。
中性导体(N导体)是与系统中性点连接并能起传输电能作用的导体。
可见,N线是中性线,是工作线,在单相系统中又被称为“零线”;没有它,设备可能就不能正常工作了。
而PE线是和设备外壳相连接的地线,没有它,设备可能能够工作,但外壳可能带电;它可以防止触电事故发生。
在实际实用中,人们常常接成“保护中性导体”,即接成PEN线,兼具PE线和N 线的功能。

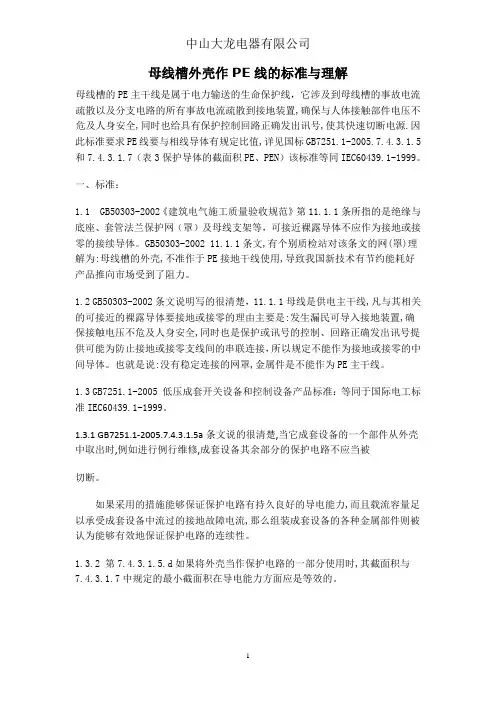

母线槽外壳作PE线的标准与理解母线槽的PE主干线是属于电力输送的生命保护线,它涉及到母线槽的事故电流疏散以及分支电路的所有事故电流疏散到接地装置,确保与人体接触部件电压不危及人身安全,同时也给具有保护控制回路正确发出讯号,使其快速切断电源.因此标准要求PE线要与相线导体有规定比值,详见国标GB7251.1-2005.7.4.3.1.5和7.4.3.1.7(表3保护导体的截面积PE、PEN)该标准等同IEC60439.1-1999。
一、标准:1.1 GB50303-2002《建筑电气施工质量验收规范》第11.1.1条所指的是绝缘与底座、套管法兰保护网(罩)及母线支架等,可接近裸露导体不应作为接地或接零的接续导体。
GB50303-2002 11.1.1条文,有个别质检站对该条文的网(罩)理解为:母线槽的外壳,不准作于PE接地干线使用,导致我国新技术有节约能耗好产品推向市场受到了阻力。
1.2 GB50303-2002条文说明写的很清楚,11.1.1母线是供电主干线,凡与其相关的可接近的裸露导体要接地或接零的理由主要是:发生漏民可导入接地装置,确保接触电压不危及人身安全,同时也是保护或讯号的控制、回路正确发出讯号提供可能为防止接地或接零支线间的串联连接,所以规定不能作为接地或接零的中间导体。
也就是说:没有稳定连接的网罩,金属件是不能作为PE主干线。
1.3 GB7251.1-2005 低压成套开关设备和控制设备产品标准:等同于国际电工标准IEC60439.1-1999。
1.3.1 GB7251.1-2005.7.4.3.1.5a条文说的很清楚,当它成套设备的一个部件从外壳中取出时,例如进行例行维修,成套设备其余部分的保护电路不应当被切断。
如果采用的措施能够保证保护电路有持久良好的导电能力,而且载流容量足以承受成套设备中流过的接地故障电流,那么组装成套设备的各种金属部件则被认为能够有效地保证保护电路的连续性。

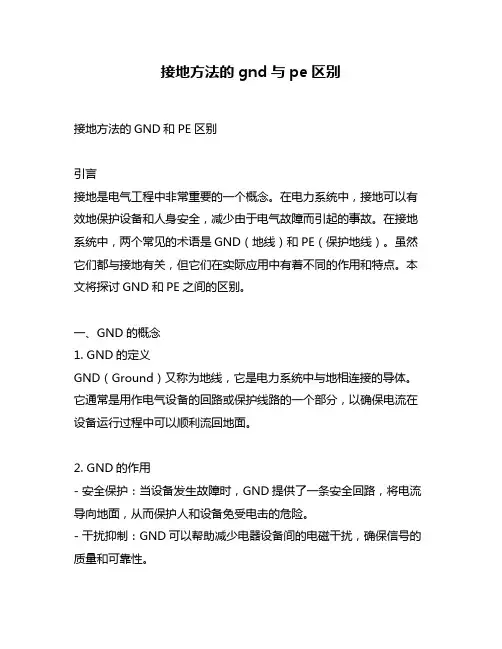

接地方法的gnd与pe区别接地方法的GND和PE区别引言接地是电气工程中非常重要的一个概念。
在电力系统中,接地可以有效地保护设备和人身安全,减少由于电气故障而引起的事故。
在接地系统中,两个常见的术语是GND(地线)和PE(保护地线)。
虽然它们都与接地有关,但它们在实际应用中有着不同的作用和特点。
本文将探讨GND和PE之间的区别。
一、GND的概念1. GND的定义GND(Ground)又称为地线,它是电力系统中与地相连接的导体。
它通常是用作电气设备的回路或保护线路的一个部分,以确保电流在设备运行过程中可以顺利流回地面。
2. GND的作用- 安全保护:当设备发生故障时,GND提供了一条安全回路,将电流导向地面,从而保护人和设备免受电击的危险。
- 干扰抑制:GND可以帮助减少电器设备间的电磁干扰,确保信号的质量和可靠性。
- 防静电:GND可以将静电平衡导入地面,防止静电引起的设备损坏和故障。
3. GND的连接方式GND可以通过以下方式与地相连接:- 通过接地极(地线):将电气设备的金属外壳或金属部件与接地极连接,使其成为设备的保护线路。
- 通过地线:将电气系统的导线直接连接到大地,以构建一个可靠的电流回路。
二、PE的概念1. PE的定义PE(Protective Earth)又称为保护地线,它是电气系统中用于提供设备和人员安全保护的导线。
PE通常连接到设备的金属外壳或金属部件,以确保在故障情况下电流能够安全地流向地面。
2. PE的作用- 保护人身安全:PE提供了一条安全回路,通过将电流导向地面来防止触电事故的发生。
- 设备保护:PE可以将设备的金属外壳与地面连接起来,以防止设备在故障时引起的触电风险。
3. PE的连接方式PE可以通过以下方式与设备的金属外壳或金属部件相连接:- 通过接地线:将电气设备的金属外壳或金属部件与PE线连接起来,使其成为设备的保护线路。
三、GND与PE的区别1. 功能不同GND主要用于提供电气回路的完整性和设备故障时的安全保护,而PE则专注于提供设备和人员的安全保护。
关于PE管示踪线若干问题的讨论一、引子我公司南海市燃气总公司使用PE管已有二、三年的时间了,但是一直有个似心病一样的技术问题未被解决----即怎样地面状况发生大的变化时查找到故障地下管道。
在最初使用PE管时,我们照搬了别处的做法:(塑料警示带+示踪带)伴PE管回填,塑料警示带的主要作用是为防止其他动土作业损坏PE管,在查找确切管位时并不能起直接的作用;示踪带的结构组成是两层PE塑料膜中间夹着窄条的铝簿,其作用尚未可知。
后来,在地下钢管系统防腐状况检测的过程中,我们逐渐找到了解决的办法。
二、地下钢管系统防腐状况检测原理原理:大地中无限长的导体,加电源通电时,电流在导体中任意一点上的电流强度,在不考虑大地电阻、导体不存在不均匀放电等因素时,电流的变化(即衰减),只受供电的频率、导体的表层(防腐层)电阻、纵向电阻率(导体的电阻率)影响。
其变化规律是:式中:Ix—导体中任一点的电流强度(A)I0—初始电流点的电流强度(A)x—与供电点的距离(m)w—供电频率(Hz)c—导体的分布电容R—导体的表面电阻(Ω.m2 )ρ—导体的电阻率(Ω.m-1)k—常系数( k<1 )从此式分析来看,电流可以传播到无限远,只是强度越来越小,测量时受检测仪器(感受交变电流产生的磁场变化)灵敏度、准确度的限制。
一般,I0=100mA时,导线中间不存在分流、漏电等问题时,目前的接收仪在2Km外仍可探到。
《聚乙烯管燃气管道工程技术规程》(CJJ 63-95))关于PE管示踪线的作法是采用金属导线,其他文献提及的国外的做法也基本上如此,但具体采用何种材料,如何检测,并无介绍。
地下钢管系统防腐状况检测原理给了我们一条思路----用2.5mm2铜芯导线取代示踪带。
三、PE管示踪带与示踪线测试性能及价格对比2001年8月19日,公司组织人员使用雷迪管线检测仪对平三路非开挖过路(俗称“地老鼠"作业)PE管进行了示踪及埋深的测定,由于在拖管时已同步拖进一根2.5mm2铜芯导线,所以只需要发射仪与导线一端连接,并加上电信号,即可用接收仪由近至远进行感应检测。
PE/FE----接地技术的讨论接地技术的讨论:Eplan中常常用到PE和FE,接地的作用是什么呢?为什么要接地呢?Q1:为什么要接地? An swer:接地技术的引入最初是为了防止电力或电子等设备遭雷击而采取的保护性措施,目的是把雷电产生的雷击电流通过避雷针引入到大地,从而起到保护建筑物的作用。
同时,接地也是保护人身安全的一种有效手段,当某种原因引起的相线(如电线绝缘不良,线路老化等)和设备外壳碰触时,设备的外壳就会有危险电压产生,由此生成的故障电流就会流经PE线到大地,从而起到保护作用。
随着电子通信和其它数字领域的发展,在接地系统中只考虑防雷和安全已远远不能满足要求了。
比如在通信系统中,大量设备之间信号的互连要求各设备都要有一个基准…地‟作为信号的参考地。
而且随着电子设备的复杂化,信号频率越来越高,因此,在接地设计中,信号之间的互扰等电磁兼容问题必须给予特别关注,否则,接地不当就会严重影响系统运行的可靠性和稳定性。
最近,高速信号的信号回流技术中也引入了“地”的概念。
Q2:接地的定义Ans wer:在现代接地概念中、对于线路工程师来说,该术语的含义通常是…线路电压的参考点‟;对于系统设计师来说,它常常是机柜或机架;对电气工程师来说,它是绿色安全地线或接到大地的意思。
一个比较通用的定义是“接地是电流返回其源的低阻抗通道”。
注意要求是”低阻抗”和“通路”。
Q3:常见的接地符号A nswer: PE,PGND,FG-保护地或机壳;BGND或DC-RE TURN-直流-48V(+24V)电源(电池)回流;GND-工作地;D GND-数字地;AG ND-模拟地;LGN D-防雷保护地Q4:合适的接地方式Ans wer:接地有多种方式,有单点接地,多点接地以及混合类型的接地。
PE线PEN线和等电位联结线的选用和敷设要求PE线、PEN线、等电位联结线以及前述的接地线关系人身和财产安全,国际电工标准十分重视其选用和敷设。
本章将讨论工频条件下用于安全目的的PE 线、PEN线和等电位联结线的选用和敷设。
用于高频条件下有关信息技术装置的特殊要求见第十四章的第五、六节。
第一节PE线和PEN线的最小允许截面一回路内如果带电导体中断,电灯就不亮,电动机就停转或发出异声,人们可及时觉察并修复故障,在这时间内并未失去接地,后果并不严重。
但接地如果不导通,设备照常工作而无异象,故障不能及时觉察,但这时电气装置已失去接地,待发生电击、电气火灾等事故后,才发现灾祸与接地中断有关,这时已无法弥补损失,所以PE线和PEN线的导通比带电导体的导通更重要。
PE线和PEN线的截面应同时满足机械强度和对接地故障电流热稳定的要求,PEN线还应满足通过负载电流时的允许载流量和电压降等要求。
1.机械强度要求按国际电工标准要求单根电线用作PE线时,铜线的截面有机械保护时不得小于2.5 mm2,无机械保护时不得小于4mm2;铝线因易折断,其截面不论有无机械保护都不得小于16 mm2。
当采用多芯电缆或护套电线中的一根芯线作PE线时,或PE线与相线共处于同保护物(例如敷线管槽)内时,对此PE线无需规定按机械强度要求的最小截面。
PEN线只适用于固定安装在使用中不受挠曲的线路中。
从机械强度考虑,即使它是多芯电缆中的一根芯线,也要求其截面铜线不小于10mm2,铝线不小于16mm2。
这是因为PEN线如果中断,事故后果尤为严重,详见第三章第四节和第十五章第二节。
为策安全不得不放大PEN线截面,但这样做不但多耗费有色金属,而且也给施工带来许多困难。
这也正是现时很少采用TN—C系统,普遍采用TN-C-S系统或TN—S系统的原因之一。
因在这些系统中PE线的允许最小截面可大大减小,既节约投资,又方便施工。
PEN线应包以绝缘,除在建筑物内只作一点接地处外其他处的绝缘强度应能耐受可能遭受的最高电压,以避免产生杂散电流。
gnd与pe接地方法GND与PE接地方法1. 什么是GND与PE接地?在电子设备和电力系统中,GND(Ground)是指接地线,用于保护设备及人体免受触电伤害。
PE(Protective Earth)是指保护接地,也是为了确保安全使用电力设备。
GND与PE接地方法是为了有效连接这两者,以提供最佳的电气安全保护。
2. 单点接地方法单点接地方法是最常见且简单的GND与PE接地方法。
它通过将电路系统的所有接地一点连接起来,形成一个共同的接地节点。
这个节点通常是电力系统的主要接地棒。
单点接地方法的优点是易于实施和维护,适用于中小型场所。
但如果遇到接地棒故障或线路中断时,整个系统将无法正常工作。
3. 多点接地方法多点接地方法是一种通过多个接地点来连接GND与PE的方法。
每个接地点可以是电力系统中的一个设备或设备组。
多点接地方法可以提高可靠性,并减少单点接地方法中出现的故障对整个系统的影响。
多点接地方法的缺点是需要更复杂的设计和维护。
同时,多个接地点之间的电位差也会引起电气故障,所以需要进行定期监测和维护。
4. 隔离接地方法隔离接地方法是将GND与PE分离开来,即在电路系统中没有直接的连接。
这种方法可以有效防止由于接地故障引起的电气问题,并提高系统的可靠性。
隔离接地方法的缺点是需要特殊的设备和设计,成本较高。
同时,由于GND与PE没有直接连接,也增加了维护和故障处理的难度。
5. 双重接地方法双重接地方法是将单点接地和隔离接地两种方法结合使用。
在电路中存在两个接地点,一个用于单点接地,一个用于隔离接地。
这种方法可以在保证可靠性的同时,降低隔离接地方法的成本。
双重接地方法的缺点是需要额外的设备和设计。
同时,如果两个接地点之间的电位差过大,仍可能引起电气故障。
6. 结论本文介绍了常见的几种GND与PE接地方法,包括单点接地、多点接地、隔离接地和双重接地。
选择适合的接地方法要考虑到实际情况和需求,以确保电气系统的安全可靠性。
首先要明白接零与接地的区别:接零是将保护零线(PE线)与用电设备的金属外壳作电气连接,当漏电发生时,相线与保护零线短接发生短路,短路电流瞬间熔断保险丝切断电源起保护作用;接地是将保护零线(PE线)与接地桩(地极)相连接,当发生漏电时,电流经PE线向大地释放,因为人体的电阻(几百欧以上)远远大于接地电阻(4Ω),因而流经人体的电流很小可保人身安全。
重复接地是将PE线在总配电箱处和PE线的主干线的中间处及末端处再次接地,作用是保证PE线接地的可靠性,因为三个接地点同时断开的概率很低,可保接零系统安全可靠。
在TN—S系统中,分配电箱和开关箱不应用PE线将箱壳与接地极相连,只需从箱内PE线接线端子板中用PE线与箱壳连接就好,也就是说要接零而不是接地。
简单地说:除了PE线主干线要有3点接地之外,用电设备的金属外壳只需用PE线(支线)与PE线的主干线相连即可,不需直接与大地(接地极)相连。
请注意JGJ46规范里TN-S系统图的表述.。
民用建筑变电所接地的探讨摘要:国内民用建筑变电所接地的做法存在一些争议,参考国内和国际(IEC)标准,阐述民用建筑变电所系统接地、保护接地、PEN母排、PE母排、接地电阻值等设计中的问题。
关键词:系统接地;保护接地;接地电阻;PE母排1 基本概念地(Earth):能供给或接受大量电荷可用来作为良好的参考电位的物体,一般指大地,工程上定义为零电位。
接地(Grounded):将电力系统或建筑中电气装置、设施的某些导电部分经接地线连接至接地极。
通常认为与地球的大地相连是接地;与代替大地的导体相连接,以该导体的电位为电气系统的参考电位同样也是接地。
接地极(Grounding electrode):埋入地中并直接与大地接触的金属导体,称为接地极。
兼做接地极用的直接与大地接触的各种金属构件、金属井管、钢筋混凝土建筑物的基础、金属管道和设备称为自然接地极。
接地线(Grounding conductor):电气装置、设施的接地端子与接地极连接用的金属导电部分。
2 10/0.4kV变电站系统接地与保护接地10/0.4kV变电站既是10kV系统的负荷侧,也是低压系统的电源侧。
建国初期10kV系统的负荷侧电网中性点接地方式主要采用不接地和经消弧线圈接地两种方式。
随着社会的发展,配电网中大量采用电缆,伴随电容电流不断增大,同时运行方式存在经常变化的情况,消弧线圈补偿存在困难,随着电力电子技术的发展,以往以消弧线圈运行方式为基础的变电站也开始推广使用自动跟踪、自动调谐的消弧线圈接地新系统,使配电网能更好的处于最佳补偿状态下。
但以上两种接地方式也各自存在优缺点,随着城市电网的高速发展,中性点经电阻接地的运行方式的优点日益凸显,运行效果良好,是未来的一种发展趋势。
在这种情况下,高压系统保护接地与低压系统接地最好分开设置。
低压系统电源侧中性点接地称为系统接地,系统接地不仅给配电系统提供了一个参考电位,保证低压系统的正常运行和电气安全;同时降低系统对地绝缘的要求。
gnd与pe接地方法概述在电力系统中,为了确保人身安全和设备正常运行,需要对电力设备进行接地处理。
接地是将电气设备与大地连接的过程,其目的是将电流通过接地系统迅速引入地下,以保证人身安全和设备的正常运行。
在接地系统中,gnd(地线)和pe(保护地)是两个重要的概念,它们分别负责不同的功能。
本文将介绍gnd与pe的概念、作用以及常见的接地方法,并对各种接地方法的优缺点进行分析和比较。
gnd与pe的概念与作用gnd(地线)gnd(地线)是指将设备的金属外壳或可导电部分与地之间连接的导体。
gnd的作用主要有以下几个方面:1.保护人身安全:当设备发生漏电时,gnd可以提供一条低阻抗的回路,将漏电电流迅速引入地下,避免对人体造成伤害。
2.保护设备安全:当设备发生故障时,gnd可以提供一条低阻抗的回路,将故障电流迅速引入地下,保护设备免受损坏。
3.平衡电位:通过将设备的金属外壳连接到地,可以使设备与周围环境的电位保持一致,避免因电位差引起的电击等问题。
pe(保护地)pe(保护地)是指将电气设备的可导电部分与地之间连接的导体。
pe的作用主要有以下几个方面:1.保护人身安全:当设备发生漏电时,pe可以提供一条低阻抗的回路,将漏电电流迅速引入地下,避免对人体造成伤害。
2.保护设备安全:当设备发生故障时,pe可以提供一条低阻抗的回路,将故障电流迅速引入地下,保护设备免受损坏。
3.提供参考电位:通过将设备的可导电部分连接到地,可以为设备提供一个参考电位,保证设备正常运行。
gnd与pe接地方法在实际应用中,有多种不同的gnd与pe接地方法,下面将介绍几种常见的接地方法及其特点。
单点接地法单点接地法是将设备的金属外壳或可导电部分通过一个接地导体连接到地。
单点接地法的特点如下:1.简单易行:单点接地法只需要将设备与地之间建立一个接地导体的连接,操作简单易行。
2.适用范围广:单点接地法适用于大多数电气设备,包括家用电器、工业设备等。
配电箱PE线安全要求介绍在配电箱中,PE线是一个重要的组件,即使在危险区域的场合下,PE线也为人们的安全提供了基础。
PE线将设备的接地部分与电气装置的外壳连接在一起,从而在设备运行期间保持接地不变。
如果没有PE线,一旦设备内部出现漏电,用户会被电击并造成严重的人身伤害甚至致死。
在这篇文章中,我们将讨论在安装配电箱时PE线的安全要求。
安装要求1.选择合适的配电箱首先,需要选择合适的配电箱,确保其符合相关的规范和标准。
配电箱必须具有良好的绝缘和耐电击能力。
在选择配电箱时,还需要考虑最大负载,因为负载过高可能会导致线缆过热、短路和火灾等安全问题。
2.正确连接PE线在连接PE线时,必须确保正确连接。
所有金属电气部件都应通过PE线连接到地。
PE线连接必须牢固,以确保良好接触和地底通畅。
配电箱中的所有电气设备都必须切断电源之后,才能进行连接PE线操作。
3.保持清洁清洗配电箱中的PE线和其他电器零件非常重要。
由于灰尘和污垢可以导致阻抗问题,这将对电流分布造成影响,同时也可能导致触电的风险。
保持清洁和正确连接配电箱的PE线将显著提高其安全可靠性。
4. 防范误操作在配电箱中设置标识,这将有助于避免意外误操作。
标识可以让使用者清楚的知道设备的特性和应该避免的风险。
在配电箱中应使用符合标准的标识符,例如标记电线和所有接线点。
安全检查在安装配电箱的时候,还应进行一些必要的安全检查,以确保所有组件和线路都处于正确的状况:•检查所有连线是否正确连接;•检查埋地线是否恰当接地;•检查每个插座的工作状态是否正常;•测量电流和电压值,并确保它们正常;•对配电箱以及其周围的工具进行定期维护;结论在配电箱PE线安全要求方面,我们需要注意下一些重要的事项,例如正确连接和保持清洁。
此外,进行必要的安全检查,以确保所有组件都处于正确的状况,可以提高PE线的安全可靠性。
以上标准和实践应在选择、安装和维护配电箱时遵循。
接地技术的讨论:
Eplan中常常用到PE和FE,接地的作用是什么呢?为什么要接地呢?
Q1:为什么要接地?
Answer:接地技术的引入最初是为了防止电力或电子等设备遭雷击而采取的保护性措施,目的是把雷电产生的雷击电流通过避雷针引入到大地,从而起到保护建筑物的作用。
同时,接地也是保护人身安全的一种有效手段,当某种原因引起的相线(如电线绝缘不良,线路老化等)和设备外壳碰触时,设备的外壳就会有危险电压产生,由此生成的故障电流就会流经PE线到大地,从而起到保护作用。
随着电子通信和其它数字领域的发展,在接地系统中只考虑防雷和安全已远远不能满足要求了。
比如在通信系统中,大量设备之间信号的互连要求各设备都要有一个基准‘地’作为信号的参考地。
而且随着电子设备的复杂化,信号频率越来越高,因此,在接地设计中,信号之间的互扰等电磁兼容问题必须给予特别关注,否则,接地不当就会严重影响系统运行的可靠性和稳定性。
最近,高速信号的信号回流技术中也引入了“地”的概念。
Q2:接地的定义
Answer: 在现代接地概念中、对于线路工程师来说,该术语的含义通常是‘线路电压的参考点’;对于系统设计师来说,它常常是机柜或机架;对电气工程师来说,它是绿色安全地线或接到大地的意思。
一个比较通用的定义是“接地是电流返回其源的低阻抗通道”。
注意要求是”低阻抗”和“通路”。
Q3:常见的接地符号
Answer: PE,PGND,FG-保护地或机壳;BGND或DC-RETURN-直流-48V(+24V)电源(电池)回流;GND-工作地;DGND-数字地;AGND-模拟地;LGND-防雷保护地
Q4:合适的接地方式
Answer: 接地有多种方式,有单点接地,多点接地以及混合类型的接地。
而单点接地又分为串联单点接地和并联单点接地。
一般来说,单点接地用于简单电路,不同功能模块之间接地区分,以及低频(f<1MHz)电子线路。
当设计高频(f>10MHz)电路时就要采用多点接地了或者多层板(完整的地平面层)。
Q5:信号回流和跨分割的介绍
Answer:对于一个电子信号来说,它需要寻找一条最低阻抗的电流回流到地的途径,所以如何处理这个信号回流就变得非常的关键。
第一,根据公式可以知道,辐射强度是和回路面积成正比的,就是说回流需要走的路径越长,形成的环越大,它对外辐射的干扰也越大,所以,PCB布板的时候要尽可能减小电源回路和信号回路面积。
第二,对于一个高速信号来说,提供有好的信号回流可以保证它的信号质量,这是因为PCB上传输线的特性阻抗一般是以地层(或电源层)为参考来计算的,如果高速线附近有连续的地平面,这样这条线的阻抗就能保持连续,如果有段线附近没有了地参考,这样阻抗就会发生变化,不连续的阻抗从而会影响到信号的完整性。
所以,布线的时候要把高速线分配到靠近地平面的层,或者高速线旁边并行走一两条地线,起到屏蔽和就近提供回流的功能。
第三,为什么说布线的时候尽量不要跨电源分割,这也是因为信号跨越了不同电源层后,它的回流途径就会很长了,容易受到干扰。
当然,不是严格要求不能跨越电源分割,对于低速的信号是可以的,因为产生的干扰相比信号可以不予关心。
对于高速信号就要认真检查,尽量不要跨越,可以通过调整电源部分的走线。
(这是针对多层板多个电源供应情况说的)
Q6:为什么要将模拟地和数字地分开,如何分开?
Answer:模拟信号和数字信号都要回流到地,因为数字信号变化速度快,从而在数字地上引起的噪声就会很大,而模拟信号是需要一个干净的地参考工作的。
如果模拟地和数字地混在一起,噪声就会影响到模拟信号。
一般来说,模拟地和数字地要分开处理,然后通过细的走线连在一起,或者单点接在一起。
总的思想是尽量阻隔数字地上的噪声窜到模拟地上。
当然这也不是非常严格的要求模拟地和数字地必须分开,如果模拟部分附近的数字地还是很干净的话可以合在一起。
Q7:单板上的信号如何接地?
Answer:对于一般器件来说,就近接地是最好的,采用了拥有完整地平面的多层板设计后,对于一般信号的接地就非常容易了,基本原则是保证走线的连续性,减少过孔数量;靠近地平面或者电源平面,等等。
Q8:单板的接口器件如何接地?
Answer:有些单板会有对外的输入输出接口,比如串口连接器,网口RJ45连接器等等,如果对它们的接地设计得不好也会影响到正常工作,例如网口互连有误码,丢包等,并且会成为对外的电磁干扰源,把板内的噪声向外发送。
一般来说会单独分割出一块独立的接口地,与信号地的连接采用细的走线连接,可以串上0欧姆或者小阻值的电阻。
细的走线可以用来阻隔信号地上噪音过到接口地上来。
同样的,对接口地和接口电源的滤波也要认真考虑。
Q9:带屏蔽层的电缆线的屏蔽层如何接地?
Answer:屏蔽电缆的屏蔽层都要接到单板的接口地上而不是信号地上,这是因为信号地上有各种的噪声,如果屏蔽层接到了信号地上,噪声电压会驱动共模电流沿屏蔽层向外干扰,所以设计不好的电缆线一般都是电磁干扰的最大噪声输出源。
当然前提是接口地也要非常的干净。
