走出接地技术误区正式版

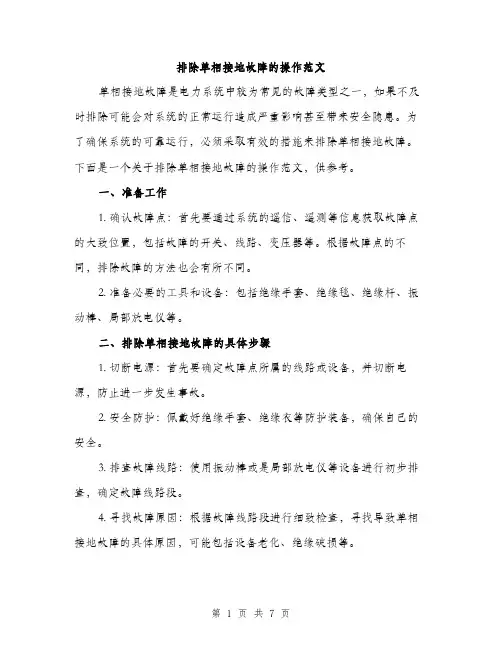

排除单相接地故障的操作范文单相接地故障是电力系统中较为常见的故障类型之一，如果不及时排除可能会对系统的正常运行造成严重影响甚至带来安全隐患。

为了确保系统的可靠运行，必须采取有效的措施来排除单相接地故障。

下面是一个关于排除单相接地故障的操作范文，供参考。

一、准备工作1. 确认故障点：首先要通过系统的遥信、遥测等信息获取故障点的大致位置，包括故障的开关、线路、变压器等。

根据故障点的不同，排除故障的方法也会有所不同。

2. 准备必要的工具和设备：包括绝缘手套、绝缘毯、绝缘杆、振动棒、局部放电仪等。

二、排除单相接地故障的具体步骤1. 切断电源：首先要确定故障点所属的线路或设备，并切断电源，防止进一步发生事故。

2. 安全防护：佩戴好绝缘手套、绝缘衣等防护装备，确保自己的安全。

3. 排查故障线路：使用振动棒或是局部放电仪等设备进行初步排查，确定故障线路段。

4. 寻找故障原因：根据故障线路段进行细致检查，寻找导致单相接地故障的具体原因，可能包括设备老化、绝缘破损等。

5. 维修或更换设备：如果发现设备老化或绝缘破损等问题，根据具体情况进行相应的维修或更换工作，确保设备的正常运行。

6. 验证排除故障：在修复或更换设备后，进行相应的测试工作，验证故障是否已经排除，在系统正常运行后，可以重新恢复电源。

三、注意事项1. 严格遵守安全操作规程，确保自身安全。

2. 在排除故障时应有条不紊、依次进行，避免遗漏或误操作。

3. 尽可能利用现代化的仪器设备，提高排除故障的效率和准确性。

4. 在操作过程中，要防止对正常设备或线路造成二次故障。

随着电力系统的不断发展和设备技术的进步，单相接地故障的排除工作也越来越简单和高效。

但无论如何，为了确保排除故障的安全和有效性，操作人员都必须严格按照相关规程和操作要求进行操作，防止事故的发生。

排除单相接地故障的操作范文（二）单相接地故障是指电力系统中相间短路故障导致其中一相与地之间接地形成故障。

这种故障会对电力系统的正常运行造成严重的影响，甚至可能会引发电气火灾等严重后果。

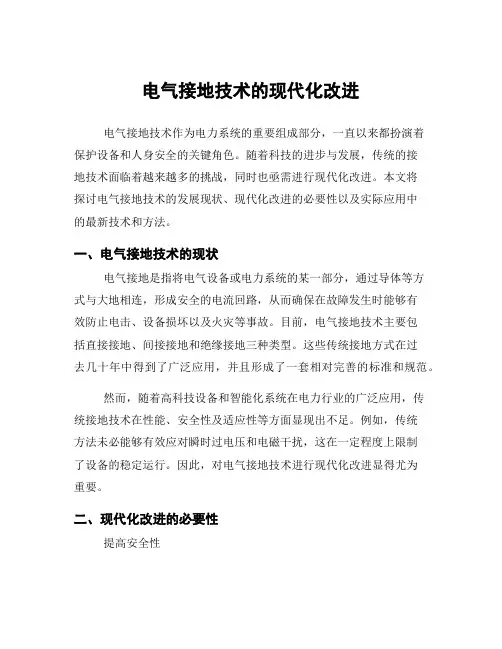

电气接地技术的现代化改进电气接地技术作为电力系统的重要组成部分，一直以来都扮演着保护设备和人身安全的关键角色。

随着科技的进步与发展，传统的接地技术面临着越来越多的挑战，同时也亟需进行现代化改进。

本文将探讨电气接地技术的发展现状、现代化改进的必要性以及实际应用中的最新技术和方法。

一、电气接地技术的现状电气接地是指将电气设备或电力系统的某一部分，通过导体等方式与大地相连，形成安全的电流回路，从而确保在故障发生时能够有效防止电击、设备损坏以及火灾等事故。

目前，电气接地技术主要包括直接接地、间接接地和绝缘接地三种类型。

这些传统接地方式在过去几十年中得到了广泛应用，并且形成了一套相对完善的标准和规范。

然而，随着高科技设备和智能化系统在电力行业的广泛应用，传统接地技术在性能、安全性及适应性等方面显现出不足。

例如，传统方法未必能够有效应对瞬时过电压和电磁干扰，这在一定程度上限制了设备的稳定运行。

因此，对电气接地技术进行现代化改进显得尤为重要。

二、现代化改进的必要性提高安全性在现代快速发展的社会中，智能设备和复杂系统日益增加，高压大功率设备频繁使用，带来的潜在风险大幅提高。

为保障人身及设备安全，需要提升电气接地的可靠性与安全性。

应对新技术要求随着物联网（IoT）、5G技术等新兴领域的发展，对电气接地技术提出了新的要求。

在这些新型应用中，不仅需要更高的带宽，还要求更短的响应时间。

而这都必须通过改善接地技术来实现。

节能环保当前全球倡导环保理念，减少污染物排放势在必行。

通过对接地系统进行优化，不仅可以降低能耗，还能够减少故障风险，从而减少可能带来的环境污染。

便捷性与适应性现代社会生活节奏加快，人们对电力设备及系统操作便捷性、灵活性的需求日益增强。

因此，优化及简化接地系统设计也是提升总体效能的重要因素。

三、现代化改进的方法采用新型材料传统接地系统多采用铜、铝等金属材料，而新型导电复合材料如碳纤维复合材料、导电聚合物等，不仅具备良好的导电性能，还具有更优越的耐腐蚀性和长久性。

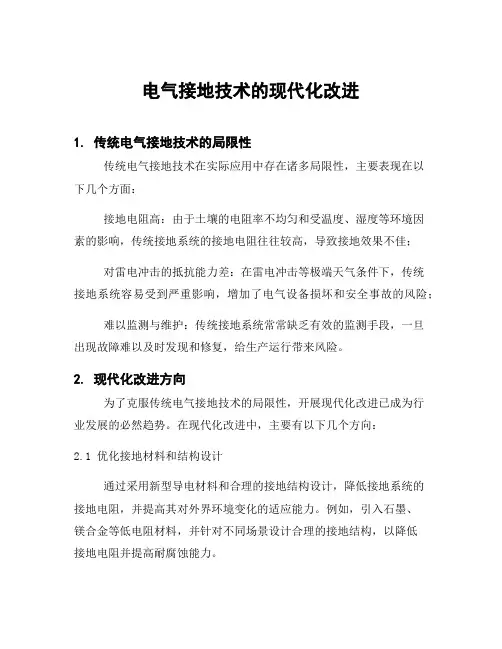

电气接地技术的现代化改进1. 传统电气接地技术的局限性传统电气接地技术在实际应用中存在诸多局限性，主要表现在以下几个方面：接地电阻高：由于土壤的电阻率不均匀和受温度、湿度等环境因素的影响，传统接地系统的接地电阻往往较高，导致接地效果不佳；对雷电冲击的抵抗能力差：在雷电冲击等极端天气条件下，传统接地系统容易受到严重影响，增加了电气设备损坏和安全事故的风险；难以监测与维护：传统接地系统常常缺乏有效的监测手段，一旦出现故障难以及时发现和修复，给生产运行带来风险。

2. 现代化改进方向为了克服传统电气接地技术的局限性，开展现代化改进已成为行业发展的必然趋势。

在现代化改进中，主要有以下几个方向：2.1 优化接地材料和结构设计通过采用新型导电材料和合理的接地结构设计，降低接地系统的接地电阻，并提高其对外界环境变化的适应能力。

例如，引入石墨、镁合金等低电阻材料，并针对不同场景设计合理的接地结构，以降低接地电阻并提高耐腐蚀能力。

2.2 提高对外界环境变化的适应能力加强对接地系统周围环境变化的感知能力，并通过智能化手段实现对环境变化的快速响应。

包括引入温湿度监测装置、雷电感应器等设备，实时监测环境参数，并通过自动控制或预警系统调整接地系统工作状态。

2.3 引入远程监测与维护技术结合物联网技术、云平台等手段，实现对接地系统的远程监测与维护。

将传感器获取的数据上传至云端平台进行分析与处理，并通过远程控制手段实现对接地系统的设备状态监控和故障处理。

3. 现代化改进技术应用案例分析3.1 智能化接地系统在工业领域的应用某工业园区引入了智能化接地系统，通过大数据分析和预警系统可以提前预知雷电天气情况并采取措施保护设备安全。

同时，在智能化监测平台上可以实时获取到各个设备的运行状态，并进行远程控制与维护。

3.2 高效导电材料在城市建设中的应用某城市在城铁建设中采用了高效导电材料作为新型接地体系，在春夏雨季对水土条件不利情况下也依然可以保证稳定良好的接地效果。

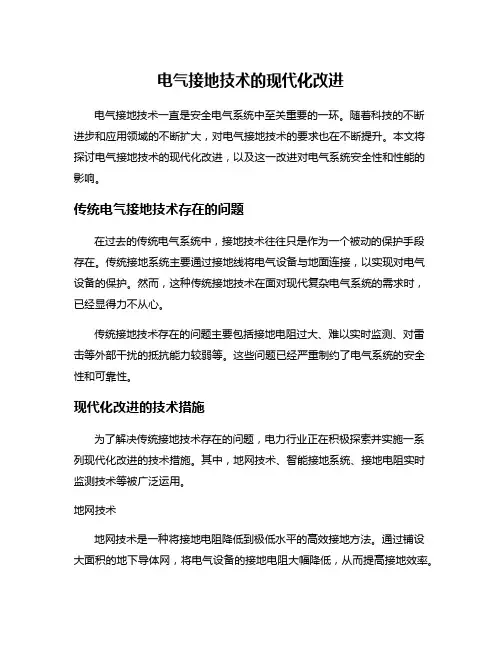

电气接地技术的现代化改进电气接地技术一直是安全电气系统中至关重要的一环。

随着科技的不断进步和应用领域的不断扩大，对电气接地技术的要求也在不断提升。

本文将探讨电气接地技术的现代化改进，以及这一改进对电气系统安全性和性能的影响。

传统电气接地技术存在的问题在过去的传统电气系统中，接地技术往往只是作为一个被动的保护手段存在。

传统接地系统主要通过接地线将电气设备与地面连接，以实现对电气设备的保护。

然而，这种传统接地技术在面对现代复杂电气系统的需求时，已经显得力不从心。

传统接地技术存在的问题主要包括接地电阻过大、难以实时监测、对雷击等外部干扰的抵抗能力较弱等。

这些问题已经严重制约了电气系统的安全性和可靠性。

现代化改进的技术措施为了解决传统接地技术存在的问题，电力行业正在积极探索并实施一系列现代化改进的技术措施。

其中，地网技术、智能接地系统、接地电阻实时监测技术等被广泛运用。

地网技术地网技术是一种将接地电阻降低到极低水平的高效接地方法。

通过铺设大面积的地下导体网，将电气设备的接地电阻大幅降低，从而提高接地效率。

智能接地系统智能接地系统采用先进的传感器和监测装置，能够实时监测接地系统的状态，及时发现接地问题并进行处理。

智能接地系统还可以通过数据分析，预测接地故障的可能性，提前采取措施，保障系统的安全性。

接地电阻实时监测技术接地电阻是评估接地系统质量的重要参数，实时监测接地电阻的变化可以及时发现接地故障。

现代化改进的接地系统中，智能化接地电阻监测设备被广泛应用，可以实现对接地电阻的实时监测和记录，确保接地系统始终处于良好状态。

现代化改进带来的益处通过现代化改进的电气接地技术，可以有效提升电气系统的安全性和可靠性。

一方面，降低接地电阻可以减小接地电位的差异，降低接地故障风险；另一方面，实时监测和智能化管理可以提升故障检测和处理的效率，大大减少系统停电时间。

现代化改进的电气接地技术还可以提高电气系统的抗干扰能力，特别是对雷击等外部干扰具有更强的防护能力，进一步保障电气系统的稳定运行。

电气\仪表及控制系统接地存在的误区关键词：接地工作接地重复接地保护接地保护接零摘要：生产实际应用过程中，我们都知道接地的重要性，但很多人都存在对接地的认识不够，认为任何设备都要接地或者是接地点越多越好等诸多问题。

本文着重阐述了电气、仪表及控制系统接地在生产实际中存在的误区，希望对大家有所帮助。

接地是指将电力系统或建筑物中电气装置、设施的某些导电部分，经接地线连接至接地极。

接地的种类较多，生产实际中常见的接地有：保护接地、工作接地、防雷接地、防静电接地以及本安系统接地等等。

正是由于接地种类多和施工人员对各种接地含义认识的不足或不重视，生产实际中往往存在接地错接、混接甚至不接等错误现象，使得接地没有发挥其应有的作用而导致设备故障运行、损坏，甚至更为严重的导致人员伤亡。

下面对生产实际应用中存在的主要几种接地误区进行简单分析，以加深大家对接地的正确认识和全面理解。

一、自控系统接地存在的误区自控系统是一个综合的复杂系统，其接地通常包括工作接地、屏蔽接地、防静电接地、防雷接地、保护接地和本安系统接地等多种。

自控系统接地的误区突出表现在将系统中的多种接地混合连接，其后果是对自控系统产生严重的干扰。

接地系统混乱导致各个接地点电位分布不均，不同接地点间存在地电位差，产生地环路电流，影响PLC逻辑电路和模拟电路的正常工作。

如果地环流较大，而PLC工作的逻辑电压干扰容限较低，逻辑地电位的分布将影响PLC的逻辑运算和数据存贮，造成数据混乱、程序跑飞或死机；而模拟地电位的分布将导致测量精度下降，引起对信号测控的严重失真和误动作。

另外一个重要误区就是信号电缆屏蔽层两端均做接地。

自控系统中电缆屏蔽层必须一点接地。

如果电缆屏蔽层两端A、B都接地，将产生对地电位差，从而产生电流流过屏蔽层，当发生异常状态如雷击时，地线电流将更大。

此外，屏蔽层、接地线和大地有可能构成闭合环路，在变化磁场的作用下，屏蔽层内将会出现感应电流，通过屏蔽层与芯线之间的耦合，干扰信号回路。

防雷接地存在的问题和解决方法防雷接地是保障电力系统安全可靠运行的重要技术手段之一，但许多地方仍存在着防雷接地不规范，技术未跟上时代发展，不能充分满足社会对安全的需求等一系列问题，影响电网的安全可靠运行，严重危害社会的和谐稳定发展，也给全社会的发展带来了极大的隐患。

因此，必须采取切实有效的措施来解决防雷接地存在的问题，避免悲剧发生。

首先，要加强和改善防雷接地工作。

在规划过程中，要综合考虑各因素，实施科学规范的防雷接地；在防雷接地施工中，要多次检查，严格把关；在运行维护中，加强管理，定期进行检测和维护，确保系统安全可靠运行。

其次，要注重防雷接地的技术建设。

要落实科技发展规划，研发新型防雷接地装置，以满足不断变化的客户及工程需求；同时，要完善技术标准，提高防雷接地系统的适应能力和安全性；并且，加大技术支持力度，增强现有防雷接地系统的经济、技术性能，提高系统的可靠性。

最后，要健全全社会的防雷接地意识。

在施工过程中，需要加强对施工单位的管理和检查，保证施工质量，完善安全监管机制；同时，还要充分调动各层级管理部门和社会各界的积极性，将防雷接地工作纳入社会安全建设重要内容；在电网用户处，要注重完善安全防护措施，保障用户安全和避免安全事故发生。

以上为针对目前防雷接地存在的问题，采取解决措施的概述。

实际情况，针对不同地方可能需要进行相应的调整，以适应本地的情况，从而保障电网的安全可靠运行。

未来，电力系统的安全防护技术也必将不断发展，解决防雷接地存在的问题，从根本上保障全社会的安全可靠运行。

总之，防雷接地是保障电力系统安全可靠运行的不可或缺的重要一环，通过完善科学的规划，严格的施工及有效的管理，把防雷接地的严谨性带到一个新的层次，确保社会安全发展。

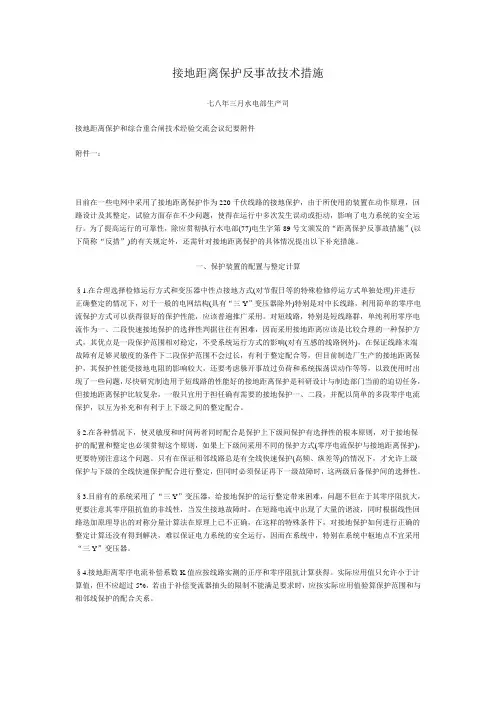

接地距离保护反事故技术措施七八年三月水电部生产司接地距离保护和综合重合闸技术经验交流会议纪要附件附件一：目前在一些电网中采用了接地距离保护作为220千伏线路的接地保护，由于所使用的装置在动作原理，回路设计及其整定，试验方面存在不少问题，使得在运行中多次发生误动或拒动，影响了电力系统的安全运行。

为了提高运行的可靠性，除应贯彻执行水电部(77)电生字第89号文颁发的“距离保护反事故措施”(以下简称“反措”)的有关规定外，还需针对接地距离保护的具体情况提出以下补充措施。

一、保护装置的配置与整定计算§1.在合理选择检修运行方式和变压器中性点接地方式(对节假日等的特殊检修停运方式单独处理)并进行正确整定的情况下，对于一般的电网结构(具有“三Y”变压器除外)特别是对中长线路，利用简单的零序电流保护方式可以获得很好的保护性能，应该普遍推广采用。

对短线路，特别是短线路群，单纯利用零序电流作为一、二段快速接地保护的选择性判据往往有困难，因而采用接地距离应该是比较合理的一种保护方式，其优点是一段保护范围相对稳定，不受系统运行方式的影响(对有互感的线路例外)，在保证线路末端故障有足够灵敏度的条件下二段保护范围不会过长，有利于整定配合等，但目前制造厂生产的接地距离保护，其保护性能受接地电阻的影响较大，还要考虑躲开事故过负荷和系统振荡误动作等等，以致使用时出现了一些问题，尽快研究制造用于短线路的性能好的接地距离保护是科研设计与制造部门当前的迫切任务，但接地距离保护比较复杂，一般只宜用于担任确有需要的接地保护一、二段，并配以简单的多段零序电流保护，以互为补充和有利于上下级之间的整定配合。

§2.在各种情况下，使灵敏度和时间两者同时配合是保护上下级间保护有选择性的根本原则，对于接地保护的配置和整定也必须贯彻这个原则，如果上下级间采用不同的保护方式(零序电流保护与接地距离保护)，更要特别注意这个问题。

只有在保证相邻线路总是有全线快速保护(高频、纵差等)的情况下，才允许上级保护与下级的全线快速保护配合进行整定，但同时必须保证再下一级故障时，这两级后备保护间的选择性。

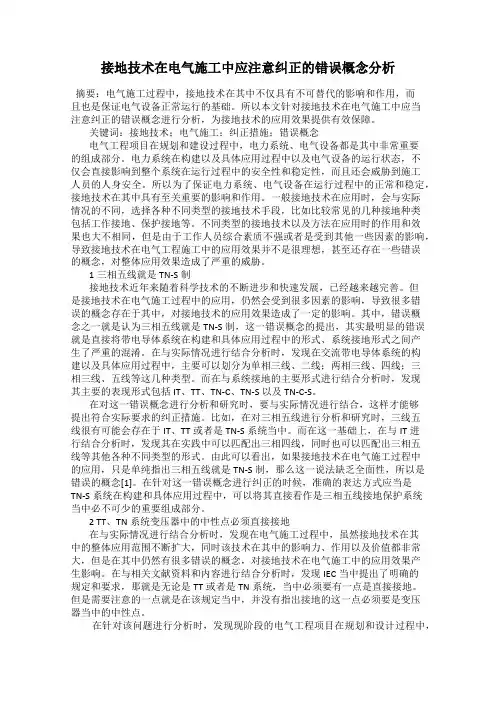

接地技术在电气施工中应注意纠正的错误概念分析摘要：电气施工过程中，接地技术在其中不仅具有不可替代的影响和作用，而且也是保证电气设备正常运行的基础。

所以本文针对接地技术在电气施工中应当注意纠正的错误概念进行分析，为接地技术的应用效果提供有效保障。

关键词：接地技术；电气施工；纠正措施；错误概念电气工程项目在规划和建设过程中，电力系统、电气设备都是其中非常重要的组成部分。

电力系统在构建以及具体应用过程中以及电气设备的运行状态，不仅会直接影响到整个系统在运行过程中的安全性和稳定性，而且还会威胁到施工人员的人身安全。

所以为了保证电力系统、电气设备在运行过程中的正常和稳定，接地技术在其中具有至关重要的影响和作用。

一般接地技术在应用时，会与实际情况的不同，选择各种不同类型的接地技术手段，比如比较常见的几种接地种类包括工作接地、保护接地等。

不同类型的接地技术以及方法在应用时的作用和效果也大不相同，但是由于工作人员综合素质不强或者是受到其他一些因素的影响，导致接地技术在电气工程施工中的应用效果并不是很理想，甚至还存在一些错误的概念，对整体应用效果造成了严重的威胁。

1三相五线就是TN-S制接地技术近年来随着科学技术的不断进步和快速发展，已经越来越完善。

但是接地技术在电气施工过程中的应用，仍然会受到很多因素的影响，导致很多错误的概念存在于其中，对接地技术的应用效果造成了一定的影响。

其中，错误概念之一就是认为三相五线就是TN-S制，这一错误概念的提出，其实最明显的错误就是直接将带电导体系统在构建和具体应用过程中的形式、系统接地形式之间产生了严重的混淆。

在与实际情况进行结合分析时，发现在交流带电导体系统的构建以及具体应用过程中，主要可以划分为单相三线、二线；两相三线、四线；三相三线、五线等这几种类型。

而在与系统接地的主要形式进行结合分析时，发现其主要的表现形式包括IT、TT、TN-C、TN-S以及TN-C-S。

在对这一错误概念进行分析和研究时，要与实际情况进行结合，这样才能够提出符合实际要求的纠正措施。

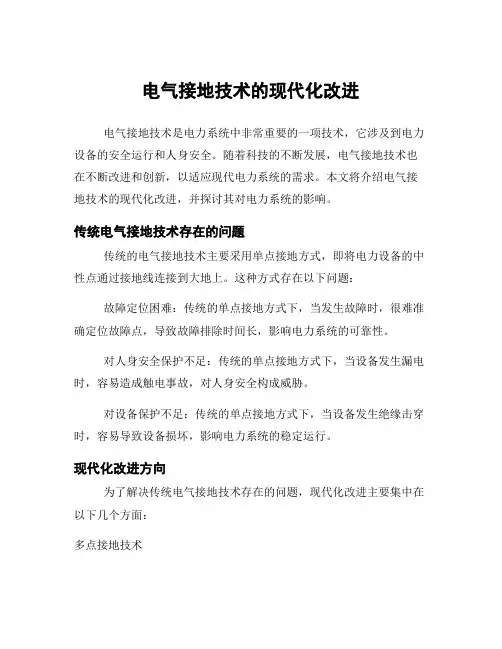

电气接地技术的现代化改进电气接地技术是电力系统中非常重要的一项技术，它涉及到电力设备的安全运行和人身安全。

随着科技的不断发展，电气接地技术也在不断改进和创新，以适应现代电力系统的需求。

本文将介绍电气接地技术的现代化改进，并探讨其对电力系统的影响。

传统电气接地技术存在的问题传统的电气接地技术主要采用单点接地方式，即将电力设备的中性点通过接地线连接到大地上。

这种方式存在以下问题：故障定位困难：传统的单点接地方式下，当发生故障时，很难准确定位故障点，导致故障排除时间长，影响电力系统的可靠性。

对人身安全保护不足：传统的单点接地方式下，当设备发生漏电时，容易造成触电事故，对人身安全构成威胁。

对设备保护不足：传统的单点接地方式下，当设备发生绝缘击穿时，容易导致设备损坏，影响电力系统的稳定运行。

现代化改进方向为了解决传统电气接地技术存在的问题，现代化改进主要集中在以下几个方面：多点接地技术多点接地技术是一种改进的电气接地技术，它通过在电力系统中增加多个接地点，将电力设备的中性点与大地相连。

这种方式可以提高故障定位的准确性，缩短故障排除时间。

同时，多点接地技术还可以提供更好的人身安全保护和设备保护，减少触电事故和设备损坏的风险。

绝缘监测技术绝缘监测技术是一种用于监测电力设备绝缘状态的技术。

通过在电力设备上安装绝缘监测装置，可以实时监测设备的绝缘状态，并及时发现绝缘击穿等问题。

这种方式可以提前预警设备故障，避免设备损坏和电力系统的停运。

数字化管理系统数字化管理系统是一种将传统的人工管理方式转变为数字化管理方式的技术。

通过在电力系统中引入数字化管理系统，可以实现对电力设备的远程监控和管理。

这种方式可以提高电力系统的运行效率和可靠性，减少人为操作失误的风险。

现代化改进对电力系统的影响电气接地技术的现代化改进对电力系统有以下几个方面的影响：提高电力系统的可靠性：现代化改进可以提高故障定位的准确性，缩短故障排除时间，从而提高电力系统的可靠性。
