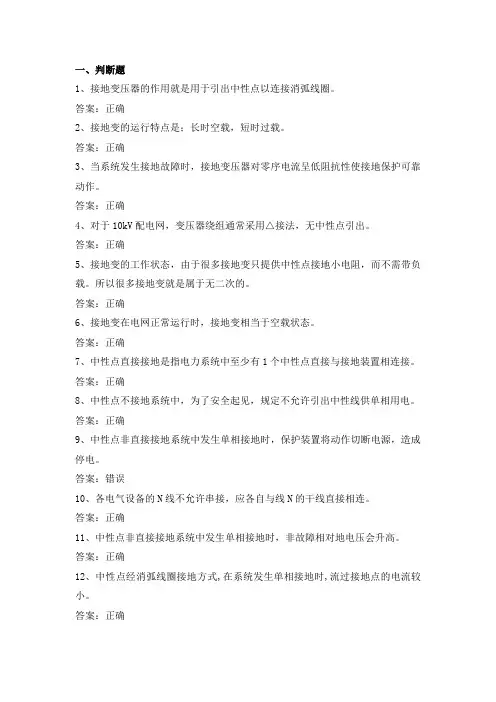

一、判断题1、接地变压器的作用就是用于引出中性点以连接消弧线圈。
答案：正确2、接地变的运行特点是；长时空载，短时过载。
答案：正确3、当系统发生接地故障时，接地变压器对零序电流呈低阻抗性使接地保护可靠动作。
答案：正确4、对于10kV配电网，变压器绕组通常采用△接法，无中性点引出。
答案：正确5、接地变的工作状态，由于很多接地变只提供中性点接地小电阻，而不需带负载。
所以很多接地变就是属于无二次的。
答案：正确6、接地变在电网正常运行时，接地变相当于空载状态。
答案：正确7、中性点直接接地是指电力系统中至少有1个中性点直接与接地装置相连接。
答案：正确8、中性点不接地系统中，为了安全起见，规定不允许引出中性线供单相用电。
答案：正确9、中性点非直接接地系统中发生单相接地时，保护装置将动作切断电源，造成停电。
答案：错误10、各电气设备的N线不允许串接，应各自与线N的干线直接相连。
答案：正确11、中性点非直接接地系统中发生单相接地时，非故障相对地电压会升高。
答案：正确12、中性点经消弧线圈接地方式,在系统发生单相接地时,流过接地点的电流较小。
答案：正确13、中性点经消弧线圈接地方式，在系统发生单相接地时，按规程规定电网可带单相接地故障运行2小时。
答案：正确14、中性点经消弧线圈接地方式，当接地电流小于50A时，电弧能自灭。
答案：错误15、中性点经消弧线圈接地方式，因消弧线圈的电感的电流可抵消接地点流过的电容电流，若调节得很好时，电弧能自灭。
答案：正确16、中性点经消弧线圈接地的系统属于大接地电流系统。
答案：错误17、中性点不接地系统单相金属性接地时，线电压仍然对称。
答案：正确18、在中性点经消弧线圈接地系统中，目前电网中广泛采用的补偿方式为过补偿。
答案：正确19、在非直接接地系统正常运行时，电压互感器二次侧辅助绕组的开口三角处有100V电压。
答案：错误20、在变压器中性点装设消弧线圈目的是补偿电网接地时电容电流。
答案：正确21、消弧线圈与变压器的铁芯是相同的。

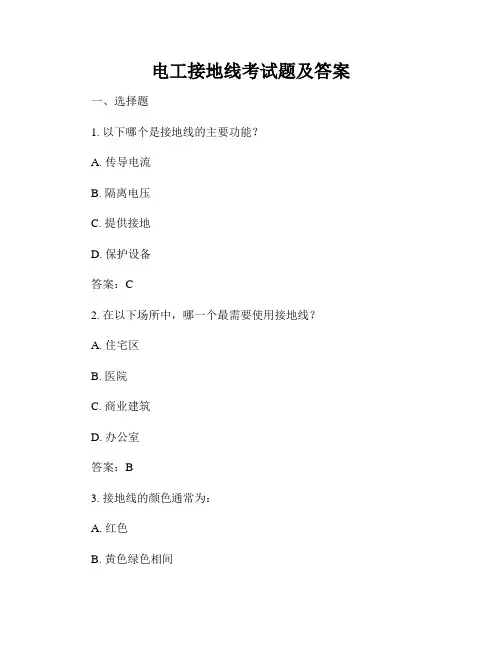

电工接地线考试题及答案一、选择题1. 以下哪个是接地线的主要功能？A. 传导电流B. 隔离电压C. 提供接地D. 保护设备答案：C2. 在以下场所中，哪一个最需要使用接地线？A. 住宅区B. 医院C. 商业建筑D. 办公室答案：B3. 接地线的颜色通常为：A. 红色B. 黄色绿色相间D. 黑色答案：B4. 当接地故障发生时，为了确保人身安全，应该：A. 迅速报警并迅速处理B. 立即确定故障原因C. 将设备全部断电D. 尽量避免接近故障区域答案：D5. 下列哪种情况下容易造成接地电阻增大？A. 接地线质量过好B. 接地线长度过短C. 接地材料选择合理D. 接地系统中有缺陷答案：D二、判断题1. 标准接地电阻应小于4Ω。
B. 错答案：A2. 接地线可以用来传输电能。
A. 对B. 错答案：B3. 接地线只需要在高压设备中使用。
A. 对B. 错答案：B4. 接地线只需要连接到设备的任意金属部分即可。
A. 对B. 错答案：B5. 接地线的颜色可以随意选择。
A. 对答案：B三、简答题1. 解释接地线的作用。
答案：接地线的主要作用是提供接地，即将设备的金属部分与地面建立导电连接。
接地线能够将设备上的过电压引到地面，保护设备和人身安全，防止电击和火灾的发生。
2. 请简要说明接地线的设计原则。
答案：接地线的设计原则如下：- 接地电阻应该尽量低，通常要求小于4Ω。
- 接地线应该选择优良的导电材料，如铜或铝。
- 接地线的断面积应根据电流大小和距离来确定，以确保导电性能。
- 接地线应该与设备金属部分紧密连接，有利于传导电流。
- 接地线应该远离其他电源线路和信号线路，避免干扰和干扰。
3. 列举常见的接地线故障及其解决方法。
答案：常见的接地线故障包括接地线断开、接地电阻过高、接地线被损坏等。
解决方法如下：- 接地线断开：检查接地线连接情况，重新连接或更换接地线。
- 接地电阻过高：使用电阻测量仪检测接地电阻，找出导致电阻过高的原因，如接地线断开或接地电极腐蚀，修复或更换相关部件。

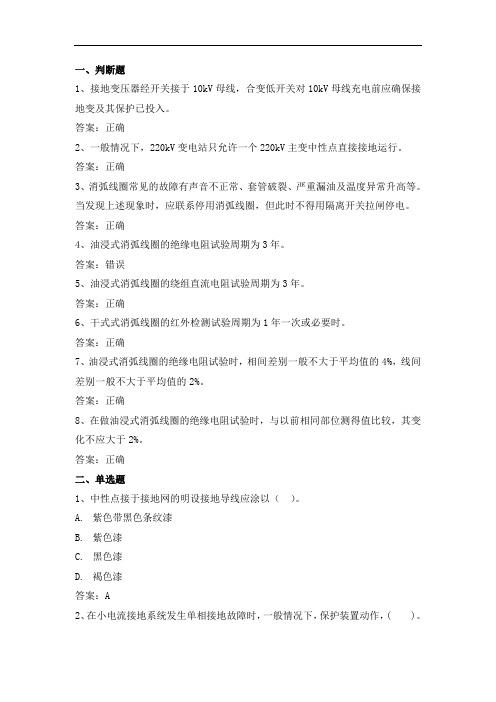

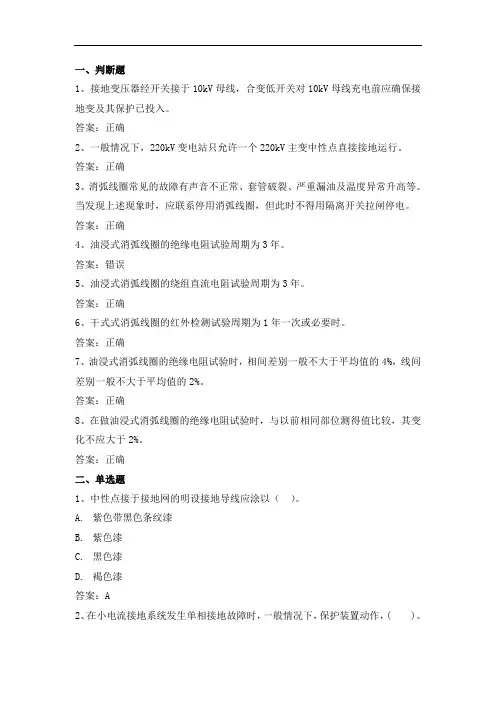

一、判断题1、接地变压器经开关接于10kV母线，合变低开关对10kV母线充电前应确保接地变及其保护已投入。
答案：正确2、一般情况下，220kV变电站只允许一个220kV主变中性点直接接地运行。
答案：正确3、消弧线圈常见的故障有声音不正常、套管破裂、严重漏油及温度异常升高等。
当发现上述现象时，应联系停用消弧线圈，但此时不得用隔离开关拉闸停电。
答案：正确4、油浸式消弧线圈的绝缘电阻试验周期为3年。
答案：错误5、油浸式消弧线圈的绕组直流电阻试验周期为3年。
答案：正确6、干式式消弧线圈的红外检测试验周期为1年一次或必要时。
答案：正确7、油浸式消弧线圈的绝缘电阻试验时，相间差别一般不大于平均值的4%，线间差别一般不大于平均值的2%。
答案：正确8、在做油浸式消弧线圈的绝缘电阻试验时，与以前相同部位测得值比较，其变化不应大于2%。
答案：正确二、单选题1、中性点接于接地网的明设接地导线应涂以（）。
A.紫色带黑色条纹漆B.紫色漆C.黑色漆D.褐色漆答案：A2、在小电流接地系统发生单相接地故障时，一般情况下，保护装置动作，( )。
A.断路器跳闸B.断路器延时跳闸C.发出接地信号D.断路器跳闸后重合答案：C3、在中性点直接接地电网中，各元件正负序阻抗相等，在同一点若分别发生了金属性单相短接、两相短路和两相接地短路，则故障点的正序电压为（）。
A.两相接地短路时最高B.两相短路时最高C.单相短路时最高D.三种短路正序电压相等答案：C4、油浸式消弧线圈的绝缘电阻试验周期为（）。
A.3年B.6年C.大修后D.巡视时答案：B5、油浸式消弧线圈的绝缘电阻试验时，相间差别一般不大于平均值的（），线间差别一般不大于平均值的2%。
A．1%B．2%C．3%D．4%答案：D6、在做油浸式消弧线圈的绝缘电阻试验时，与以前相同部位测得值比较，其变化不应大于（）。
A．1%B．2%C．3%D．4%答案：B三、多选题1、大电流接地系统单相接地短路的特点是（）。

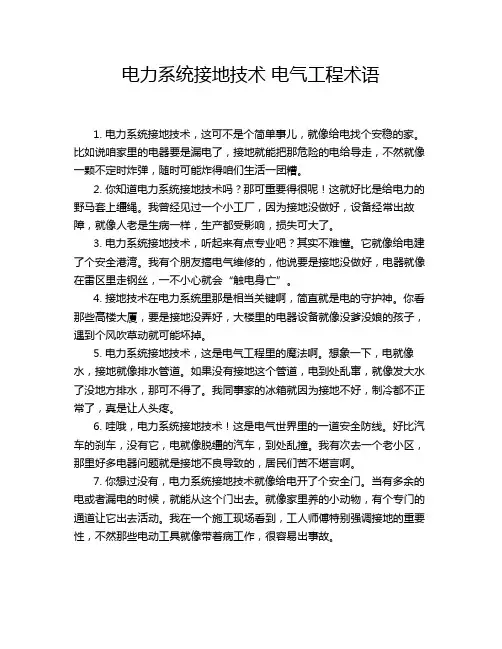

电力系统接地技术电气工程术语1. 电力系统接地技术，这可不是个简单事儿，就像给电找个安稳的家。
比如说咱家里的电器要是漏电了，接地就能把那危险的电给导走，不然就像一颗不定时炸弹，随时可能炸得咱们生活一团糟。
2. 你知道电力系统接地技术吗？那可重要得很呢！这就好比是给电力的野马套上缰绳。
我曾经见过一个小工厂，因为接地没做好，设备经常出故障，就像人老是生病一样，生产都受影响，损失可大了。
3. 电力系统接地技术，听起来有点专业吧？其实不难懂。
它就像给电建了个安全港湾。
我有个朋友搞电气维修的，他说要是接地没做好，电器就像在雷区里走钢丝，一不小心就会“触电身亡”。
4. 接地技术在电力系统里那是相当关键啊，简直就是电的守护神。
你看那些高楼大厦，要是接地没弄好，大楼里的电器设备就像没爹没娘的孩子，遇到个风吹草动就可能坏掉。
5. 电力系统接地技术，这是电气工程里的魔法啊。
想象一下，电就像水，接地就像排水管道。
如果没有接地这个管道，电到处乱窜，就像发大水了没地方排水，那可不得了。
我同事家的冰箱就因为接地不好，制冷都不正常了，真是让人头疼。
6. 哇哦，电力系统接地技术！这是电气世界里的一道安全防线。
好比汽车的刹车，没有它，电就像脱缰的汽车，到处乱撞。
我有次去一个老小区，那里好多电器问题就是接地不良导致的，居民们苦不堪言啊。
7. 你想过没有，电力系统接地技术就像给电开了个安全门。
当有多余的电或者漏电的时候，就能从这个门出去。
就像家里养的小动物，有个专门的通道让它出去活动。
我在一个施工现场看到，工人师傅特别强调接地的重要性，不然那些电动工具就像带着病工作，很容易出事故。
8. 电力系统接地技术，这可是电气工程的大功臣呢。
它就像一个默默奉献的保镖，时刻保护着电器设备。
比如说我们公司的电脑机房，如果接地不好，电脑就像在暴风雨中的小船，随时可能被“电浪”打翻。
9. 嘿，电力系统接地技术！这是电气安全的保障。
它就像给电打的预防针，防止电“生病”乱咬人。

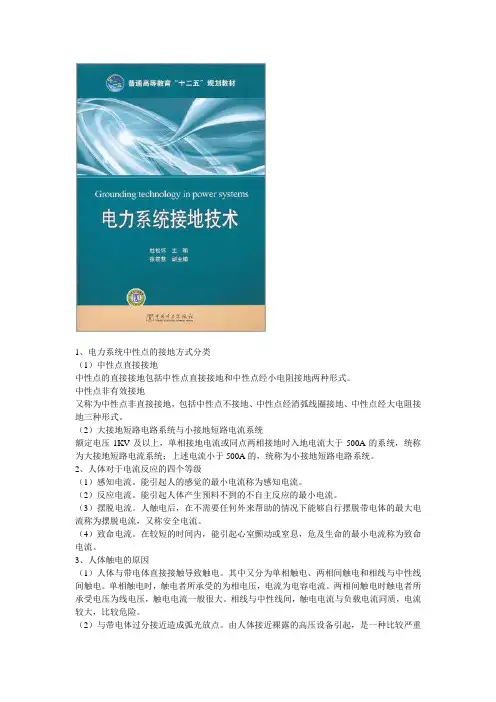

1、电力系统中性点的接地方式分类（1）中性点直接接地中性点的直接接地包括中性点直接接地和中性点经小电阻接地两种形式。
中性点非有效接地又称为中性点非直接接地，包括中性点不接地、中性点经消弧线圈接地、中性点经大电阻接地三种形式。
（2）大接地短路电路系统与小接地短路电流系统额定电压1KV及以上，单相接地电流或同点两相接地时入地电流大于500A的系统，统称为大接地短路电流系统；上述电流小于500A的，统称为小接地短路电路系统。
2、人体对于电流反应的四个等级（1）感知电流。
能引起人的感觉的最小电流称为感知电流。
（2）反应电流。
能引起人体产生预料不到的不自主反应的最小电流。
（3）摆脱电流。
人触电后，在不需要任何外来帮助的情况下能够自行摆脱带电体的最大电流称为摆脱电流，又称安全电流。
（4）致命电流。
在较短的时间内，能引起心室颤动或窒息，危及生命的最小电流称为致命电流。
3、人体触电的原因（1）人体与带电体直接接触导致触电。
其中又分为单相触电、两相间触电和相线与中性线间触电。
单相触电时，触电者所承受的为相电压，电流为电容电流。
两相间触电时触电者所承受电压为线电压，触电电流一般很大。
相线与中性线间，触电电流与负载电流同质，电流较大，比较危险。
（2）与带电体过分接近造成弧光放点。
由人体接近裸露的高压设备引起，是一种比较严重的频发事故。
（3）接触电压触电。
人体由于接触带电设备的外壳等原因而承受接触电压触电，一般由与绝缘损坏的电气设备接触和与接地的相线接触引起。
（4）较大故障电流由接地极向大地扩散时会在地表形成电位分布曲线。
人在其内走动时，会造成电流由一脚经胯部流向另一脚，形成跨步电压触电。
（5）感应电压触电。
由于带电体的电磁感应和静电感应作用，会造成附近金属物体或停电设备带电，从而造成人体触电。
（6）剩余电荷触电。
是指电气设备由于其相间和对地之间存在电容，在断电之后仍保留一定的电荷，人体接触未充分放电设备导致触电。
（7）静电危害。

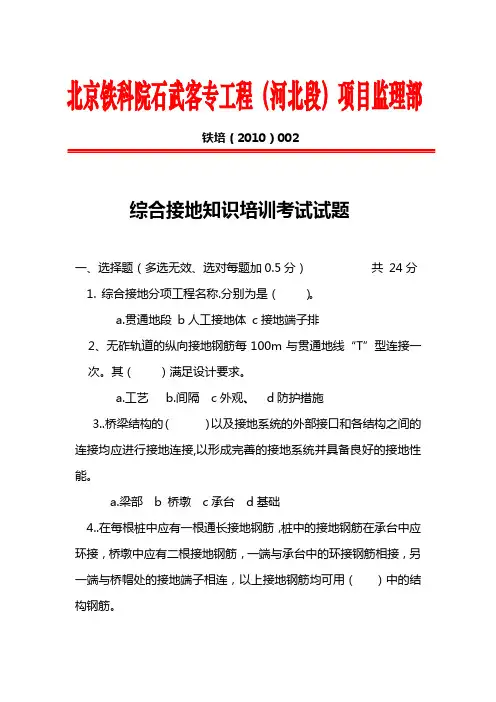

铁培（2010）002综合接地知识培训考试试题一、选择题（多选无效、选对每题加0.5分）共 24分1.综合接地分项工程名称.分别为是（）。
a.贯通地段 b人工接地体 c接地端子排2、无砟轨道的纵向接地钢筋每100m与贯通地线“T”型连接一次。
其（）满足设计要求。
a.工艺b.间隔 c外观、d防护措施3..桥梁结构的（）以及接地系统的外部接口和各结构之间的连接均应进行接地连接,以形成完善的接地系统并具备良好的接地性能。
a.梁部 b 桥墩 c承台 d基础4..在每根桩中应有一根通长接地钢筋，桩中的接地钢筋在承台中应环接，桥墩中应有二根接地钢筋，一端与承台中的环接钢筋相接，另一端与桥帽处的接地端子相连，以上接地钢筋均可用（）中的结构钢筋。
a. 桩 b承台 c桥墩 d.垫石、5.贯通地线的标志的设臵（）应满足设计要求。
各种标志编号正确，表面平整光洁，无明显丢边掉角现象。
a位臵 b型号 c.编号 d规格6..接地钢筋焊接长度双面焊时不小于（）d,且不小于（）、单面焊时不小于（）d,且不小于（）.其中d为钢筋直径。
a5d 100 mm b 10d 200 mm 7.接触网是沿铁路线上空架设的向电力机车供电的特殊形式的输电线路、其由（）、支柱与基础几部分组成。
a接触悬挂、b.支持装臵、c.刚性悬挂 d.定位装臵8.接触悬挂包括（）以及连接零件。
接触悬挂通过支持装臵架设在支柱上，其功用是将从牵引变电所获得的电能传送给电力机车 a承力索 b吊弦 c接触线 d吊杆二、单选题；共20分1.桥墩、桩基础、承台、梁体内等用于接地的钢筋间应采用（）焊工艺。
a搭接 b对接 c电焊2..对接地钢筋每处连接均应进行（）测试,确保电气回路通畅,经检查全部合格后方可浇筑混凝土。
a电阻值 b电压值3.梁端桥面板设横向钢筋、腹板设竖向钢筋与纵向钢筋焊接形成电气( )。
a闭路 b 回路4.桥面防撞墙、信号电缆槽、遮板、梁底分别预留接地端子与轨道、（）贯通地线。
试卷8答案一、填空题【每空1分，共38分】1.相位间断角为180度连续信号2.正常有高频正常无高频移频方式3.继电器的灵敏性越高_4.瓦斯轻瓦斯重瓦斯跳闸5.变压器纵差保护6.匝间7.阻抗8.拒动误动9.被保护线路相邻线路10.内角11.欠补偿全补偿过补偿12.直接接地方式经消弧线圈接地方式不接地方式13.消除正向出口两相短路的动作死区和反向两相短路时的误动作14.方向阻抗全阻抗15.电压和电流同相16.未收到闭锁信号收到闭锁信号17.两侧电流的相位电流大小18.相间短路过电流保护19.中性点引出线上20.三相式三项式二、选择题【每题2分，共20分】1.B2.B3.C4.C5.A6.B7.A8.B9.A10.A三、判断题【每题1分，共5分】1对2错3对4对5对四、简答题【每题4分，共20分】1.三相重合闸的最小重合时间主要由哪些因素决定？单相重合闸的最小重合时间主要由哪些因素决定？答：单侧电源线路的三相重合闸的最小重合时间，应考虑如果是“瞬时故障”则保证重合成功，如果是“永久故障”则能够安全地再次跳开。
因此按躲过下列因素来整定：①在断路器跳闸后，负荷电动机向故障点反馈电流的时间；②故障点的电弧熄灭并使周围介质恢复绝缘强度需要的时间；③在断路器动作跳闸熄弧后，其触头周围绝缘强度的恢复以及消弧室重新充满油、气需要的时间；④操作机构恢复原状准备好再次动作需要的时间；⑤如果重合闸是利用继电保护跳闸出口启动，其动作时限还应该加上断路器的跳闸时间。
双侧电源线路三相重合闸的最小重合时间除满足上述原则外，还应考虑线路两侧保护不同时切除故障时间差，单相重合闸最小重合时间的选择除应满足三相重合闸时所提出的要求以外，还应该注意：不论是单侧电源还是双侧电源，均应考虑两侧选相元件与继电保护以不同时限切除故障的可能性；其次是潜供电流对灭弧所产生的延迟影响。
2.简述何谓母线完全电流差动保护。
答：完全电流羞动母线保护的原理接线如图8-1所示，1p I ∙，2p I ∙，…pn I ∙为一次电流，1s I ∙，2s I ∙，sn I ∙为二次电流，在母线的所有连接元件上装设具有相同变比和特性的电流互感器，所有TA 的二次侧同极性端连接在一起，接至差动继电器中。
1、电力系统中性点的接地方式分类（1）中性点直接接地中性点的直接接地包括中性点直接接地和中性点经小电阻接地两种形式。
中性点非有效接地又称为中性点非直接接地，包括中性点不接地、中性点经消弧线圈接地、中性点经大电阻接地三种形式。
（2）大接地短路电路系统与小接地短路电流系统额定电压1KV及以上，单相接地电流或同点两相接地时入地电流大于500A的系统，统称为大接地短路电流系统；上述电流小于500A的，统称为小接地短路电路系统。
2、人体对于电流反应的四个等级（1）感知电流。
能引起人的感觉的最小电流称为感知电流。
（2）反应电流。
能引起人体产生预料不到的不自主反应的最小电流。
（3）摆脱电流。
人触电后，在不需要任何外来帮助的情况下能够自行摆脱带电体的最大电流称为摆脱电流，又称安全电流。
（4）致命电流。
在较短的时间内，能引起心室颤动或窒息，危及生命的最小电流称为致命电流。
3、人体触电的原因（1）人体与带电体直接接触导致触电。
其中又分为单相触电、两相间触电和相线与中性线间触电。
单相触电时，触电者所承受的为相电压，电流为电容电流。
两相间触电时触电者所承受电压为线电压，触电电流一般很大。
相线与中性线间，触电电流与负载电流同质，电流较大，比较危险。
（2）与带电体过分接近造成弧光放点。
由人体接近裸露的高压设备引起，是一种比较严重的频发事故。
（3）接触电压触电。
人体由于接触带电设备的外壳等原因而承受接触电压触电，一般由与绝缘损坏的电气设备接触和与接地的相线接触引起。
（4）较大故障电流由接地极向大地扩散时会在地表形成电位分布曲线。
人在其内走动时，会造成电流由一脚经胯部流向另一脚，形成跨步电压触电。
（5）感应电压触电。
由于带电体的电磁感应和静电感应作用，会造成附近金属物体或停电设备带电，从而造成人体触电。
（6）剩余电荷触电。
是指电气设备由于其相间和对地之间存在电容，在断电之后仍保留一定的电荷，人体接触未充分放电设备导致触电。
（7）静电危害。
主要由不同物质间的相互摩擦产生。
（8）在停电设备工作时突然来电。
4、简述低压配电系统的接地方式（1 ）TT接地方式。
电源侧的中性点直接接地，且负荷侧的电气设备金属外壳也直接接地。
（2）TN接地方式。
1）TN-S方式：将中性线N（工作零线）和保护接地线PE（保护零线）单独分开设置，是比较完善的保护方式。
2）TN-C方式：将中性线和保护零线合二为一，节省成本的接地方式，因安全性不好已经被淘汰。
3）TN-C-S方式：介于上述两种之间，在整个配电系统中既有N和PE合二为一的部分，又有N和PE象征性的分开的部分，保护性能也居中。
（3）IT接地方式。
将电源侧中性点与大地绝缘或者经高阻抗接地，电气设备的金属外壳直接接地。
此种接地方式短路电流较小，不易产生火花，适合矿井下或易燃易爆的环境。
5、低压电气设备保护接地中的IT和TT方式保护分析（1）IT方式。
在触电者单相触电时，若无保护接地，则通过触电者的电流Ir为全部单相接地电容电流，此电流一般会超过人体的安全电流极限。
若有保护接地则Ir=IeRe/Rr。
Rr为人体电阻及人体与大地之间隔离物的电阻；Ir为流过人体的电流；Re为设备的保护接地电阻；Ie为流过设备接地极的电流。
（2）TT方式。
在此系统中，如果电气设备的外壳不接地，在设备发生漏电、人触及该带电外壳时，施加于人体的故障电压很高，完全超出人体的安全电压极限。
在采取保护接地之后，设备发生故障时，故障电压变为（Re/（Re+Rt））U。
Rt为变压器的接地电阻；Re为保护接地的接地电阻。
实际计算后，电压较不采取接地时小很多，可以大大减少触电伤亡的几率。
6、接地线和保护线的区别（1）由接地极至总接地端子，或者总接地母线的一段保护线称为接地线。
（2）将要保护的设备的外壳或者导体用导线和接地干线或者是接地极连接起来，称为保护线。
（3）接地线和保护线所用导线的截面积要求是不同的，一般来说，保护线的截面积大于接地线的截面积。
7、影响触电伤害程度的因素（1）电流强度。
（2）点击的持续时间及电流的变化率。
电击时间越长，电流变化率越大，电击的影响越大。
（3）电压的大小。
电压越高，危险性越大。
（4）电流频率电流频率在50~60HZ的电流对人体的电击伤害程度最大。
（5）电流通过人体的途径。
（6）其他的原因。
人体的健康程度与精神程度正常与否，外部环境恶劣与否也会影响电击带来的伤害程度。
8、简述直接电击和间接电击的防护措施（1）直接电击。
1）当带电导体绝缘并保证绝缘牢固，不采取破坏手段时不应被轻易除掉，且绝缘材料满足使用环境要求。
2）用遮拦和外壳防护。
3）在作业时，用阻挡物防护，防止无意识的触电。
4）将带电设备置于伸臂范围之外。
5）剩余电流保护装置。
6）保证与带电的电气设备有足够的安全距离。
（2）间接电击。
1）自动切断电源。
2）使用H类设备或者采用相当绝缘的防护。
3）采用非导体场所的防护。
4）采用不接地的局部等电位联结。
5）电气隔离防护。
9、简述接地的分类，并说明扩散电阻和接地电阻的区别。
（1）接地按作用分为保护性接地和功能性接地。
保护性接地包括防雷击接地，防电击接地，放静电接地，放电蚀接地等。
功能性接地包括系统接地，逻辑接地，屏蔽接地，信号接地等。
（2）电流自接地极的周围向大地扩散时大地呈现的电阻称为接地极的扩散电阻。
接地电阻则是接地极和接地线的自身电阻、接地极与土壤的接触电阻、入地电流在土壤中的扩散电阻的总和。
10、简述低压保护接地存在的问题在理想情况下，保护性接地应使接地故障或碰壳故障迅速切除。
这对于中性点直接接地的高压系统来说能够实现，而对于IT或TT接地方式的低压配电系统而言，则可能因为故障电流小于断流设备的整定值而造成断流设备不可靠动作。
对于TT系统而言，单相碰壳故障的故障电压（相电压为220V）一般能达到110V，这对于人体而言是不安全的。
若采取降低接地电阻的方法，技术上有一定难度，也不经济。
若采取限制故障电流的方法，则会大大限制负荷的容量。
对于IT系统而言，单相故障电流较小，不足以使断流设备动作，故障可能会长时间持续，从而导致新的故障。
此外，若发生异相两点接地，也有可能是故障长时间存在，从而对人身构成威胁。
11、简述什么是故障电压，跨步电压、接触电压故障电压：对于金属外壳接的电气设备由于相线绝缘损坏，导致漏电。
漏电电流Id经损坏点，保护线，由接地极流散到大地中。
设接地电阻为Rd，则在接地极处产生的对地电压Ud=IdRd，称为故障电压。
跨步电压：在电气设备发生对地短路故障时，在故障点的地和电源的系统接地极周围会产生一个电场。
距离故障点越近，电位越高。
人若站在此电场内，设两脚有纵向距离（0.8m），则由于两脚处于不同的电位，就会相对于人体有一个电位差，称为跨步电压。
接触电压：电气设备发生碰壳短路时，人触及此电气设备就有遭到电击的危险。
接触电压是测出距离电气设备水平0.8m的地电位和电气装置垂直方向1.8m处设备故障时所带的电位差。
12、什么是功能性接地（1）系统接地。
为了保证电力系统的正常运行，在系统的适当地方进行接地。
（2）逻辑接地。
为了获得稳定的参考电位，将电子设备中的适当金属件作为参考零电位，将需要获得零电位的电子器件接在此金属器件上，称为逻辑接地。
（3）屏蔽接地。
将金属壳活金属网接地，保护其内的电子设备不受外界的电气干扰，又或者使其内的电子设备不对外部电子设备引起干扰，称为屏蔽接地。
（4）信号接地。
为保证信号具有稳定的基准点位而设置的接地称为信号接地。
13、什么是防电墙？防电墙淋浴器的水龙头能不能接地，为什么？（1）防电墙就是设置在热水区和人体之间，由洗澡热水组成的一个限制漏电电流大小的水电阻。
它能够使人体所受的电压小于安全电压，达到安全用热水的目的。
（2）防电墙后面的水龙头不能接地。
这是因为如果接地之后有可能导致其他地方的电气设备故障，进而导致故障电压蔓延至水龙头，从而对人身产生触电威胁。
不接地是为了防止故障电压蔓延到水龙头上。
14、电热淋浴器有故障时的排查步骤（1）拔掉电源插座，检查淋浴器的绝缘是否完好。
（2）重新接上电源，将淋浴器打开，用测电笔检查外壳是否带电。
（3）切断用户配电箱电源，检查用户住宅内PE线是否带电。
若PE线带电，则切断住宅楼总电源，在检查PE线。
若带电现象消失，再重新切断电源，测量线间绝缘（相线可能与配电箱金属底板相连）。
15、接地极接地电阻与设备的接地电阻有什么关系？接地电阻如何计算？（1）电气设备通过接地线与接地极相连，达到接地的目的，接地极的接地电阻的大小直接影响设备接地的好坏。
（2）接地极电阻是自电阻和互电阻的加和。
设备接地电阻分为接地线电阻和接地极电阻的加和。
接地电阻就是接地极对地电位与经其流向大地的电流之比。
16、发电厂、变电站均压网的设计步骤（1）确定入地电流。
1）对于大接地短路电流系统而言，入地电流采用接地装置内、外短路时经接地装置流入地中的最大短路电流周期分量的其实有效值。
2）对于小接地短路电流系统而言，单相接地电流为系统总的电容电流之和。
（2）确定均压网的允许接地电阻。
（3）布置接地网。
（4）计算站内、站外短路时避雷线的分流系数Kn、Kf2及其对应的入地短路电流。
取其最大值。
（5）计算均压网的接触电位差和跨步电位差。
（6）在高阻路面结构层的材料、厚度和计算用电阻率确定之后，计算接触电位差和跨步电位差的允许值，并再次加以校验。
（7）选取合适的接地导体。
（8）避雷针、壁雷线、避雷器附近可采用的垂直接地极来加强集中接地和散泄雷电流，垂直接地极度额间距不可小于其长度的两倍。
（9）厂房、主控制室、高压配电室、主变压器等，四周要设置环形水平接地带。
（10）为了便于测量部分接地装置的接地电阻，有条件时可以设置接地井。
（11）发电机、主变压器、GIS开关设备、补偿电容等主要设备要进行双接地，并与地网的不同两点相连接。
（12）户外上下分层布置的变电站，上层架构中的设备每隔10～15m用明接地引线接地。
室内的则用专门设置的接地引线介入地网，室内还应设置环形接地母线。
（13）发电厂、变电站扩建时，相应的接地网也应随之扩建，并需认真检查和重新核算原接地网各项参数是否满足要求，并做相应的改动。
17、人工降低接地电阻的措施（1）敷设引外接地极。
（2）深埋式接地极和深井式接地极。
（3）填充电阻率较低的物质。
1）采用固体置换材料；2）采用填充降阻剂降低接地电阻。
（4）电解离子接地系统。
（5）铺设水下接地网和利用自然接地极。
（6）采用新型高效低阻防腐接地材料。
18、简述接地装置的防腐蚀措施（1）选择无腐蚀或腐蚀性小的场所，远离污染严重或腐蚀性强的地方。
（2）选择合适的导体材料或新式的防腐型接地装置。
（3）合理改善施工工艺，增强接地装置的耐腐蚀性。
