接地电阻测量方法及测量设备1基础知识1.1接地电阻概念接地电阻是电流由接地装置流入大地再经大地流向另一接地体或向远处扩散所遇到的电阻。

接地电阻值体现电气装置与"地"接触的良好程度和反映接地网的规模。

1.2降低接地电阻得有效方法降低接地电阻，主要从选择复式接地装置和降低土壤电阻率这两方面进行。

1)选择复式接地装置为了降低接地电阻，往往用多根的单一接地体以金属体并联连接而组成复合接地体或接地体组。

由于各单一接地体埋置的距离往往等于单一接地体的长度而远小40m，此时，电流流入各单一接地体时，将受到相互的限制，而妨碍电流的流散。

换包话说，即等于增加各单一接地体的电阻。

这种影响电流流散的现象，称为屏蔽作用。

由于屏蔽作用，接地体组的接地电阻，并不等于各单一接地体接地电阻的并联值，即总的接地电阻比由单个接地体的接地电阻并联求得要大，其影响可用接地体的利用系数来表示。

利用系数与接地体的形状，单一接地体的根数和位置有关。

2)降低土壤电阻率决定接地电阻的主要因素是土壤电阻率。

如果在土壤电阻率大的地方埋设接地装置，为了降低接地电阻，可以设法降低土壤的电阻率。

常见的降低王壤电阻率的分法有以下几种：将接地装置附近的高电阻率的土壤置换成低电阻率的土壤：经常在埋设接地装置的地方浇以盐水；当上层土壤的电阻率很大(例如：干砂)，而下层土壤的电阻率又较小时，可以采用深埋接地体的方法；当遇到土壤的电阻率很大，而附近一定距离内有水源时，可以将接地体延伸到有水源的地方理设。

但应注意”延伸”的长度不宜过长，一般不超过40m，否则雷电流传来时，将因电感的作用而使接地装置始端电位增高。

如在电力设备附近1km以内有电阻率较低的土壤，可敷设引外接地体，以降低广，所内的接地电阻，经过公路的引外线，埋设深度不应小于0.8m。

对于多年冻土的地区，电阻率极高，可将接地体敷设在融化地带或融化地带的水池或水坑中，敷设深钻式接地体，或充分利用井管或其他深理在地下的金属构件作接地体；在房屋溶化范围内敷设接地装置，除深埋式接地体外，还是敷设深度约0.5m有长接地体，以便在夏季地表层化冻时起散流作用；在接地体周围人工处理土壤，以降低冻结温。

接地电阻测试方法和及其详细测试步骤Document number【SA80SAB-SAA9SYT-SAATC-SA6UT-SA18】接地系统接地电阻测试方法和步骤（图解）一、接地电阻测试要求：a. 交流工作接地，接地电阻不应大于4Ω；b. 安全工作接地，接地电阻不应大于4Ω；c. 直流工作接地，接地电阻应按计算机系统具体要求确定；d. 防雷保护地的接地电阻不应大于10Ω；e. 对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Ω。

二、接地电阻测试仪ZC-8型接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。

亦可测量低电阻导体的电阻值和土壤电阻率。

三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成，全部机构装在塑料壳内，外有皮壳便于携带。

附件有辅助探棒导线等，装于附件袋内。

其工作原理采用基准电压比较式。

四、使用前检查测试仪是否完整，测试仪包括如下器件。

1、ZC-8型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根五、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线，P端钮接20m线，C端钮接40m线，导线的另一端分别接被测物接地极Eˊ，电位探棒Pˊ和电流探棒Cˊ，且Eˊ、Pˊ、Cˊ应保持直线，其间距为20m测量大于等于1Ω接地电阻时接线图见图1将仪表上2个E端钮连结在一起。

测量小于1Ω接地电阻时接线图测量小于1Ω接地电阻时接线图见图2将仪表上2个E端钮导线分别连接到被测接地体上，以消除测量时连接导线电阻对测量结果引入的附加误差。

2、操作步骤、仪表端所有接线应正确无误。

、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。

、仪表放置水平后，调整检流计的机械零位，归零。

、将“ 倍率开关”置于最大倍率，逐渐加快摇柄转速，使其达到150r/min。

当检流计指针向某一方向偏转时，旋动刻度盘，使检流计指针恢复到“0”点。

此时刻度盘上读数乘上倍率档即为被测电阻值。

电气设备接零、接地管理规定一、概述电气设备的接零、接地是保障电气设备正常运行和人身安全的重要环节。

为了确保电气设备的使用安全，需要制定科学合理的管理规定来规范电气设备的接零、接地操作。

本文将对电气设备接零、接地管理规定进行详细阐述。

二、接零管理规定1. 接零原则(1)电气设备的接零应符合国家电气设备安全规范的要求，确保接零标准的合理性和科学性。

(2)接零操作必须按照相应的安全操作规程进行，确保工作人员的人身安全。

2. 接零标准(1)接零应在设备的主要金属外壳以及导电部件上进行，确保接零的可靠性。

(2)接零应符合电气设备的设计要求和标准，确保设备的正常使用。

3. 接零装置(1)接零装置应符合国家标准的要求，确保装置的质量和可靠性。

(2)接零装置的安装、使用和维护必须符合相关规范的要求，确保装置的正常运行。

4. 接零操作流程(1)接零操作前，必须认真检查接零装置是否正常。

(2)接零操作必须由具备相应资质和培训合格的电工进行，确保操作的准确性。

(3)接零操作期间必须严格遵守相关操作规程，防止误操作导致事故的发生。

(4)接零操作完成后，必须及时检查接零效果是否符合要求，确保设备的安全运行。

5. 接零检查和评估(1)定期对电气设备的接零进行检查和评估，确保设备的接零状态良好。

(2)接零检查和评估必须由经过培训合格的电气专业人员进行，确保评估结果的准确性。

三、接地管理规定1. 接地原则(1)电气设备的接地应符合国家电气设备安全规范的要求，确保接地的标准合理和科学。

(2)接地操作必须按照相应的安全操作规程进行，确保工作人员的人身安全。

2. 接地标准(1)接地应在电气设备的金属壳体或导电部件上进行，确保接地的可靠性。

(2)接地应符合电气设备的设计要求和标准，确保设备的正常使用。

3. 接地装置(1)接地装置应符合国家标准的要求，确保装置的质量和可靠性。

(2)接地装置的安装、使用和维护必须符合相关规范的要求，确保装置的正常运行。

接地电阻测试方法和及其详细测试步骤接地电阻是指针对电气设备、线路、设施等接地部分的接地电阻进行测量的过程。

接地电阻的测试是评估接地系统良好性能的重要方法，也是确保人身安全和设备运行的关键指标之一、下面将详细介绍接地电阻测试的方法和步骤。

一、测试设备1.测试仪表：测试仪表是进行接地电阻测试的关键设备，主要包括接地电阻测试仪、导线等。

2.测试电源：测试电源一般使用低压电源。

二、测试方法1.测试前准备（1）检查测试仪表的功能、电源等是否正常。

（2）清理被测接地电极表面的污物和氧化物。

（3）确认测试点的布置和导线接线是否合理。

（4）确保测试现场安全。

2.测试步骤（1）测量前的准备工作a.将测试仪表连接到测试点，连接好导线。

b.检查导线连接是否牢固。

c.开启仪表电源。

d.检查仪表上的电压和电流设置。

（2）开始测量a.将测试仪表置于接地电阻测试方式。

b.按下测量按钮，开始测试。

c.在测试过程中，观察仪表的读数是否稳定。

（3）记录数据a.在仪表上记录测试结果。

b.将测试结果记录在测试报告中。

（4）结束测试a.测试结束后，关闭仪表电源。

b.拆除测试点和测试仪表连接的导线。

c.清理测试现场。

三、注意事项1.测试点选择要合理，一般选择在接地装置的位置。

2.接地电阻测试可以在设备停电的情况下进行，但必须确认设备与大地处于完全断开状态。

3.测试过程中应注意测试仪表的保护，避免受到外界干扰。

4.测试时，仪表应放置在水平位置，以确保数据的准确性。

5.测试仪表的接线要牢固，导线要选用良好的导电材料。

6.测试仪表应定期进行校准，以确保测试结果的准确性。

7.测试后应及时清理测试点和测试仪表，保持测试现场的整洁。

接地电阻的测试对于确保设备运行的安全性和可靠性至关重要。

通过按照上述方法和步骤进行，可以准确评估接地系统的性能，并及时采取措施进行维修和改进。

同时，在测试过程中要注意安全，遵守相关规范和操作步骤，确保人身和设备的安全。

接地检测方法接地检测是确保电气设备安全运行的重要环节，它涉及到电气设备的绝缘保护、漏电保护以及防雷保护等方面。

接地检测的方法主要有以下几种：一、绝缘电阻测试绝缘电阻测试是检测电气设备接地情况的一种常用方法。

它通过测量设备绝缘材料之间的电阻值来判断设备的接地状况。

如果绝缘电阻值低于规定值，说明设备可能存在接地故障。

绝缘电阻测试通常使用绝缘电阻测试仪进行。

二、接地电阻测试接地电阻测试是专门用来检测接地系统质量的方法。

它通过测量接地体与大地之间的电阻值来评估接地系统的性能。

接地电阻测试仪是进行这项测试的主要工具。

接地电阻值应符合相关标准要求，通常要求接地电阻值低于一定的限值，例如4Ω。

三、漏电保护器测试漏电保护器是用来检测电气设备是否存在漏电故障的保护装置。

它通过检测设备的外壳或者大地与设备绝缘材料之间的电流差，当电流差超过设定值时，漏电保护器会迅速切断电源，以防止触电事故的发生。

定期对漏电保护器进行测试，可以确保其正常工作。

四、电压测试电压测试是检测电气设备接地情况的一种方法。

通过对设备的不同部位施加电压，观察设备是否出现电压差，从而判断设备是否存在接地故障。

电压测试可以采用示波器、万用表等仪器进行。

五、电流测试电流测试是检测接地系统质量的一种方法。

通过在接地系统中引入一定的电流，测量接地体与大地之间的电流分布，从而评估接地系统的性能。

电流测试通常需要使用专门的测试装置进行。

六、接地系统诊断接地系统诊断是综合评估接地系统性能的一种方法。

它通过对接地系统的各个方面进行检测和分析，包括接地电阻、接地线缆的完整性、接地连接的可靠性等，来评估接地系统的整体性能。

接地系统诊断通常需要专业的检测设备和人员。

七、局部放电测试局部放电测试是检测电气设备绝缘状况的一种方法。

它通过检测设备绝缘材料中的局部放电现象，来评估设备的绝缘性能。

局部放电测试通常需要使用专门的测试仪器进行。

接地检测是确保电气设备安全运行的重要环节。

电气设备保护接地操作方法
电气设备保护接地操作方法一般分为以下几个步骤：
1. 定位设备：首先确定需要保护接地的电气设备。

2. 清理接地环境：确保接地区域没有杂物和障碍物，以确保接地的效果。

3. 确定接地点：根据设备保护接地的要求，确定合适的接地点。

接地点应选择金属管道、金属构件或接地极等容易与地质层连接的导电材料。

4. 接地准备：清理接地点周围的表面，去除油污和腐蚀物质，确保接地良好的接触表面。

5. 连接接地导线：将接地导线与设备的接地端子连接好，确保接地线与设备的接地端子有牢固的接触。

6. 连接接地体：将接地导线与接地体相连接。

接地体一般埋在地下，可以选择连接到接地极或接地网上。

7. 测试接地：使用接地电阻测试仪等工具测量接地电阻，确保接地的质量合格。

通常要求接地电阻不超过一定的限值。

8. 标记和记录：在接地点和相关设备上标记清楚接地位置，并记录接地点情况和测试结果等相关信息，以备后续维护和管理。

需要注意的是，电气设备保护接地操作应由专业人员进行，并严格遵守相关的安全操作规程和标准。

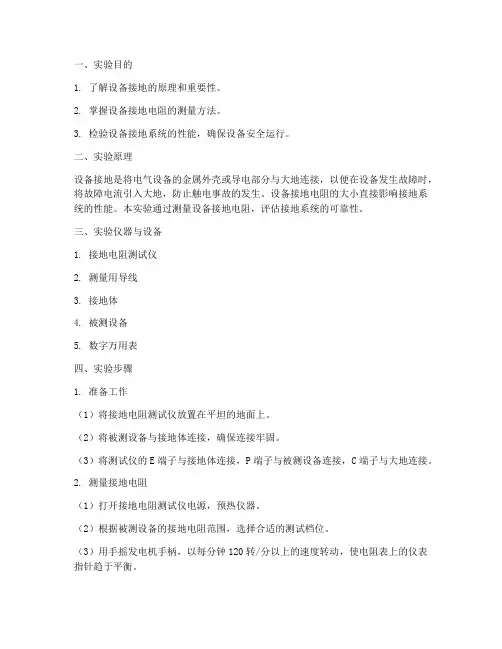

一、实验目的1. 了解设备接地的原理和重要性。

2. 掌握设备接地电阻的测量方法。

3. 检验设备接地系统的性能，确保设备安全运行。

二、实验原理设备接地是将电气设备的金属外壳或导电部分与大地连接，以便在设备发生故障时，将故障电流引入大地，防止触电事故的发生。

设备接地电阻的大小直接影响接地系统的性能。

本实验通过测量设备接地电阻，评估接地系统的可靠性。

三、实验仪器与设备1. 接地电阻测试仪2. 测量用导线3. 接地体4. 被测设备5. 数字万用表四、实验步骤1. 准备工作（1）将接地电阻测试仪放置在平坦的地面上。

（2）将被测设备与接地体连接，确保连接牢固。

（3）将测试仪的E端子与接地体连接，P端子与被测设备连接，C端子与大地连接。

2. 测量接地电阻（1）打开接地电阻测试仪电源，预热仪器。

（2）根据被测设备的接地电阻范围，选择合适的测试档位。

（3）用手摇发电机手柄，以每分钟120转/分以上的速度转动，使电阻表上的仪表指针趋于平衡。

（4）读取刻盘上的数值，乘以倍率即为实测的接地电阻值。

3. 数据记录与分析（1）记录被测设备的型号、规格、接地体材质等信息。

（2）记录测量时的环境温度、湿度等条件。

（3）根据国家相关标准，评估接地电阻是否符合要求。

五、实验结果与分析1. 实验数据（1）被测设备：型号XX，规格XX，接地体材质：铜。

（2）环境温度：25℃，湿度：60%。

（3）接地电阻：10Ω。

2. 结果分析根据国家相关标准，设备接地电阻应小于等于4Ω。

本实验测得的接地电阻为10Ω，说明接地系统存在一定问题。

可能的原因如下：（1）接地体与大地接触不良，导致接地电阻增大。

（2）接地线存在氧化、腐蚀等问题，导致接地电阻增大。

（3）被测设备接地端子与接地线连接不牢固，导致接地电阻增大。

针对以上问题，提出以下改进措施：（1）检查接地体与大地接触情况，确保接触良好。

（2）检查接地线是否存在氧化、腐蚀等问题，必要时更换接地线。

（3）检查被测设备接地端子与接地线连接情况，确保连接牢固。

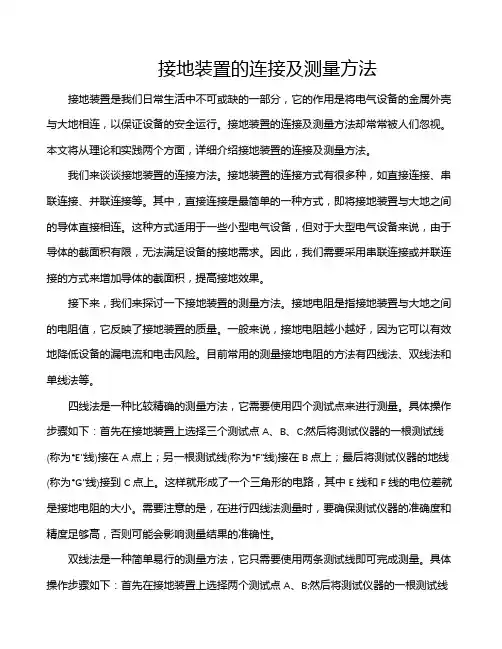

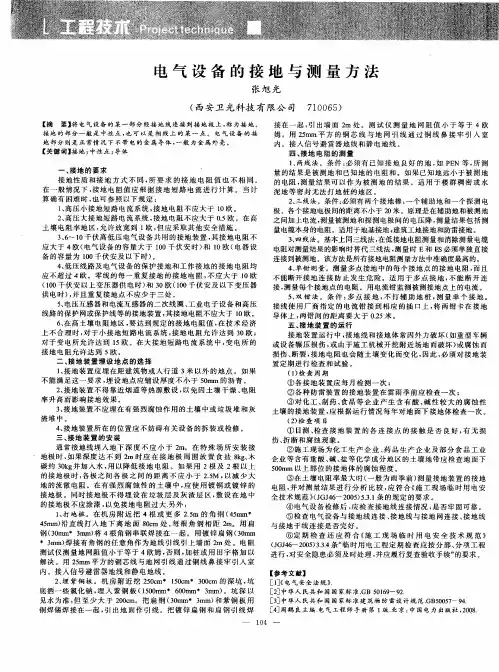

接地装置的连接及测量方法接地装置是我们日常生活中不可或缺的一部分，它的作用是将电气设备的金属外壳与大地相连，以保证设备的安全运行。

接地装置的连接及测量方法却常常被人们忽视。

本文将从理论和实践两个方面，详细介绍接地装置的连接及测量方法。

我们来谈谈接地装置的连接方法。

接地装置的连接方式有很多种，如直接连接、串联连接、并联连接等。

其中，直接连接是最简单的一种方式，即将接地装置与大地之间的导体直接相连。

这种方式适用于一些小型电气设备，但对于大型电气设备来说，由于导体的截面积有限，无法满足设备的接地需求。

因此，我们需要采用串联连接或并联连接的方式来增加导体的截面积，提高接地效果。

接下来，我们来探讨一下接地装置的测量方法。

接地电阻是指接地装置与大地之间的电阻值，它反映了接地装置的质量。

一般来说，接地电阻越小越好，因为它可以有效地降低设备的漏电流和电击风险。

目前常用的测量接地电阻的方法有四线法、双线法和单线法等。

四线法是一种比较精确的测量方法，它需要使用四个测试点来进行测量。

具体操作步骤如下：首先在接地装置上选择三个测试点A、B、C;然后将测试仪器的一根测试线(称为“E”线)接在A点上；另一根测试线(称为“F”线)接在B点上；最后将测试仪器的地线(称为“G”线)接到C点上。

这样就形成了一个三角形的电路，其中E线和F线的电位差就是接地电阻的大小。

需要注意的是，在进行四线法测量时，要确保测试仪器的准确度和精度足够高，否则可能会影响测量结果的准确性。

双线法是一种简单易行的测量方法，它只需要使用两条测试线即可完成测量。

具体操作步骤如下：首先在接地装置上选择两个测试点A、B;然后将测试仪器的一根测试线(称为“L”线)接在A点上；另一根测试线(称为“N”线)接在B点上。

这样就形成了一个回路，其中L线和N线的电位差就是接地电阻的大小。

需要注意的是，在进行双线法测量时，要确保测试仪器的准确度和精度足够高，并且要避免其他因素对测量结果的影响。

电气设备接地、接零保护规定电气设备接地和接零保护是为了保证电气设备的安全运行和人身安全而制定的规定。

下面是一些常见的电气设备接地和接零保护规定。

1. 电气设备的金属外壳应该接地，以防止触电危险。

接地可以通过将设备的金属外壳连接到地线或接地线上来实现。

2. 所有的电源设备都应该有正确的接地电源，并且应该有专门的接地电源插头。

接地电源插头应该与电源插座上的接地孔相匹配。

3. 电气设备的导线和绝缘体应该保持良好的绝缘，以避免触电危险。

电气设备应该定期检查绝缘是否有破损或老化现象。

4. 在使用电气设备时，应该避免将电源线过载。

过载可能会导致电气设备过热或引起火灾。

5. 在电气设备的维修和维护过程中，必须断开电源。

对于高压设备，通常需要专业人员进行操作。

6. 在电气设备发生漏电或短路时，应及时采取措施修复或更换设备，以避免电气事故的发生。

7. 在接地电阻检测过程中，接地电阻应该符合国家规定的标准。

8. 在雷电天气中，电气设备应采取适当的防雷措施，如安装避雷器、接地装置等。

这些规定可以根据不同国家或地区的法规和标准而有所不同，使用电气设备时应按照相应的规定进行操作和维护。

同时，也应定期检查和测试电气设备的接地和接零保护措施是否有效，以确保设备的安全和可靠运行。

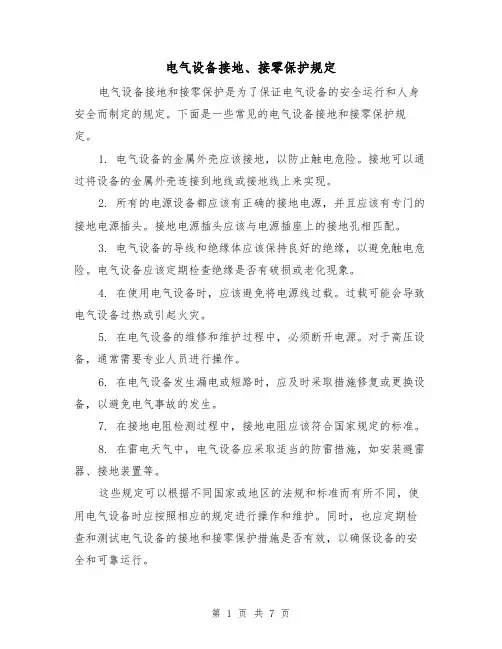

电气设备接地、接零保护规定（2）为保证人身和设备的安全，电气设备应接地或接零。

有关规定如下：一、接地范围：(一)、应当接地的部分：1.电机、变压器、电焊机、携带式及移动式用电器具(双绝缘除外)的底座和外壳；2.电气设备传动装置；3.互感器的二次绕组(继电保护方面另有规定者除外)；4.配电屏与控制屏的框架；5.屋外配电装置的金属和钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门；6.交直流电缆的金属外皮、布线的钢管等；7.铠装控制电缆的外皮、非铠装或非金属护套电缆的1-2根屏蔽芯线。

(二)、不需接地的部分：1.在不良导电地面(木制的或绝缘胶皮地面等)的试验室、办公室的干燥房间内，当交流额定电压为380V及以下和直流额定电压440V及以下时，电气设备不需接地。

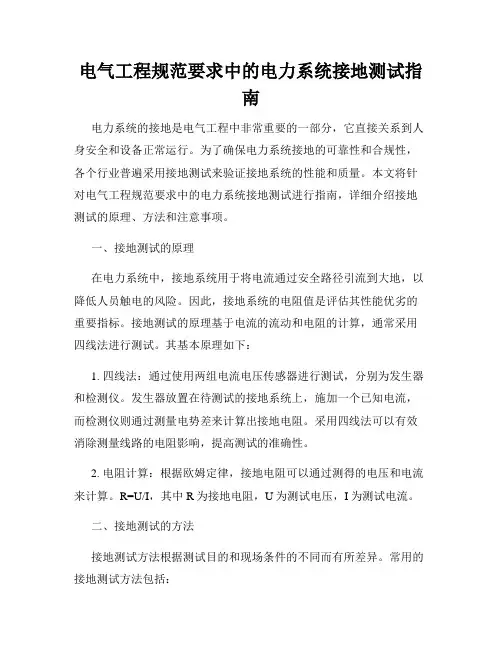

电气工程规范要求中的电力系统接地测试指南电力系统的接地是电气工程中非常重要的一部分，它直接关系到人身安全和设备正常运行。

为了确保电力系统接地的可靠性和合规性，各个行业普遍采用接地测试来验证接地系统的性能和质量。

本文将针对电气工程规范要求中的电力系统接地测试进行指南，详细介绍接地测试的原理、方法和注意事项。

一、接地测试的原理在电力系统中，接地系统用于将电流通过安全路径引流到大地，以降低人员触电的风险。

因此，接地系统的电阻值是评估其性能优劣的重要指标。

接地测试的原理基于电流的流动和电阻的计算，通常采用四线法进行测试。

其基本原理如下：1. 四线法：通过使用两组电流电压传感器进行测试，分别为发生器和检测仪。

发生器放置在待测试的接地系统上，施加一个已知电流，而检测仪则通过测量电势差来计算出接地电阻。

采用四线法可以有效消除测量线路的电阻影响，提高测试的准确性。

2. 电阻计算：根据欧姆定律，接地电阻可以通过测得的电压和电流来计算。

R=U/I，其中R为接地电阻，U为测试电压，I为测试电流。

二、接地测试的方法接地测试方法根据测试目的和现场条件的不同而有所差异。

常用的接地测试方法包括：1. 直接测试法：直接测试法是最常用的接地测试方法，在室内和室外场地都可以适用。

具体操作步骤如下：（1）确保电源安全，将接地测试仪连接到测试电极上。

（2）根据测试要求，选取合适的测试电流和频率，并设定测试时间。

（3）按下测试按钮，开始测试过程，直到测试结束。

（4）记录测试结果，并根据规范要求进行数据分析和评估。

2. 比较测试法：比较测试法常用于接地系统之间的比较和评估。

通过将待测试接地系统与标准接地系统进行对比，从而确定其性能差异。

具体操作步骤如下：（1）选择合适的标准接地系统，作为对比基准。

（2）将待测试接地系统与标准接地系统连接，确保两者处于相同的测试条件下。

（3）使用相同的接地测试仪进行测试，并记录测试结果。

（4）根据测试结果比较待测试接地系统与标准系统的差异，并进行数据分析。
