直线电机推力计算(RMS均方根值)

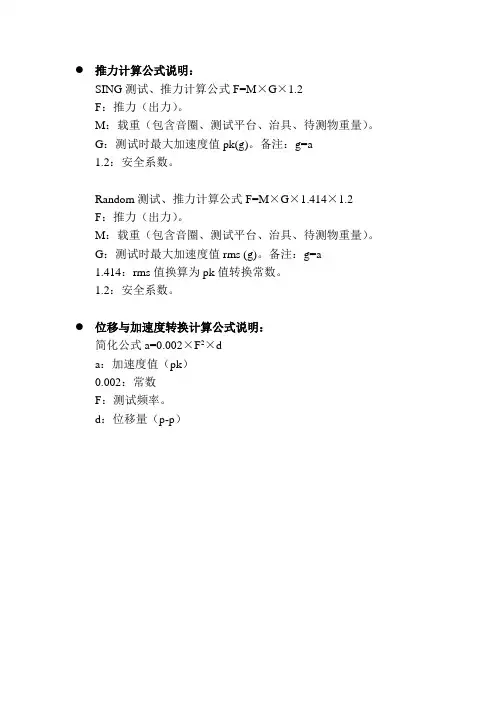

●推力计算公式说明：SING测试、推力计算公式F=M×G×1.2F：推力（出力）。

M：载重（包含音圈、测试平台、治具、待测物重量）。

G：测试时最大加速度值pk(g)。

备注：g=a1.2：安全系数。

Random测试、推力计算公式F=M×G×1.414×1.2F：推力（出力）。

M：载重（包含音圈、测试平台、治具、待测物重量）。

G：测试时最大加速度值rms (g)。

备注：g=a1.414：rms值换算为pk值转换常数。

1.2：安全系数。

●位移与加速度转换计算公式说明：简化公式a=0.002×F2×da：加速度值（pk）0.002：常数F：测试频率。

d：位移量（p-p）电磁式振动试验机测试规格加速度值与推力公式计算注：电磁式振动试验机设备处理为200KgF时。

例题一：测试规格（垂直测试、SING正弦波测试）测试频率：3.33 HZ测试加速度值：4.4 g(pk)测试时间：4小时待测物重量：5 Kg (含治具)计算公式目的：1.确保振动测试时，是在购买设备最大位移之内使用。

2.确保电磁式振动试验机使用寿命与减少设备老化程度。

3.不易产生调剂现象发生与设备不易损坏。

推力计算公式F=M×G×1.2F=（音圈重量6.5Kg+垂直测试平台7Kg+待测物重量5Kg）×4.4g×1.2F= 18.5Kg×4.4gF= 97.68KgF(出力)依例一振动测试规格，当振动测试时所需消耗97.68KgF(出力)，是符合使用范围内，设备可以正常使用。

电磁式振动试验机测试规格加速度值与位移转换公式计算注：电磁式振动试验机设备处理为200KgF时。

例题二：测试规格（垂直测试、SING正弦波测试）测试频率：3.33 HZ测试加速度值：4.4 g(pk)测试时间：4小时待测物重量：5 Kg (含治具)计算公式目的：4.确保震动测试时，是在购买设备最大位移之内使用。

如何进行直线电机选型直线电机选型——最大推力和持续推力计算目录直线电机选型 (2)——最大推力和持续推力计算 (2)概述 (4)三角模式 (4)梯形模式 (5)持续推力 (5)计算公式 (5)例子 (6)概述直线电机的选型包括最大推力和持续推力需求的计算。

最大推力由移动负载质量和最大加速度大小决定。

推力 = 总质量 x 加速度 + 摩擦力 + 外界应力例子：当移动负载是2.5千克（包含动子），所需加速度为30m/s²时，那么，电机将产生75N的力（假设，摩擦力和外界应力忽略不计）。

通常，我们不知道实际加速度需求，但是，我们有电机运行实际要求。

给定的运行行程距离和所需要的行程时间，由此可以计算出所需要的加速度。

一般来说，对于短行程，推荐使用三角形速度模式，即无匀速运动，长行程的话，梯形速度模式更有效率。

在三角形速度模式中，电机的运动是没有匀速段的。

三角模式加速度为Acceleration = 4 x Distance / Travel_Time²梯形模式需要提前设置匀速的速度值，由此可以推算出加速度。

加速度 = 匀速 / （运动时间–位移 / 匀速）同理，减速度的计算与加速度的计算是类似的，特殊情况是存在一个不平衡的力（例如重力）作用在电机上。

通常情况下，为了维持匀速过程和停滞阶段，摩擦力和外界应力也要考虑进来，为了维持匀速，电机会对抗摩擦力和外界应力，电机停止时则会对抗外界应力。

持续推力计算公式持续推力的计算公式如下：RMSForce = 持续推力Fa = 加速度力Fc = 匀速段力Fd = 减速度力Fw = 停滞力Ta = 加速时间Tc = 匀速时间Td = 减速时间Tw = 停滞时间又最大推力和持续推力进行电机的选择。

一般情况下，应该将安全系数设置为20~30%，从而抵消外界应力和摩擦力。

例子电机需要在三角模式下，在0.2秒内，把4kg的负载移动0.3米。

电机在同行程中，返程之前停滞时间为0.15秒。

电机推力和拉力的计算公式在工程和物理学中，电机推力和拉力是非常重要的概念。

它们用于描述电机在运行过程中产生的力和推动物体的能力。

在本文中，我们将讨论电机推力和拉力的计算公式，以及它们在实际应用中的重要性。

电机推力的计算公式。

电机推力是指电机在运行过程中产生的推动力。

它可以通过以下公式进行计算：F = BIL。

其中，F表示电机的推力，B表示磁场的磁感应强度，I表示电流，L表示电流在磁场中的长度。

这个公式说明了电机推力与磁场强度、电流和电流长度之间的关系。

当磁场强度增加、电流增加或者电流长度增加时，电机的推力也会增加。

这个公式在设计和优化电机的推力时非常有用。

拉力的计算公式。

拉力是指电机在运行过程中产生的拉动力。

它可以通过以下公式进行计算：T = rF。

其中，T表示拉力，r表示电机的半径，F表示电机的推力。

这个公式说明了拉力与电机的半径和推力之间的关系。

当电机的半径增加或者推力增加时，拉力也会增加。

这个公式在设计和优化电机的拉力时非常有用。

电机推力和拉力在实际应用中的重要性。

电机推力和拉力在各种实际应用中都非常重要。

例如，在航空航天领域，电机推力和拉力是飞机和火箭推进系统设计中的关键参数。

在汽车工业中，电机推力和拉力是电动汽车和混合动力汽车设计中的重要考虑因素。

在工业生产中，电机推力和拉力是机械装置和自动化系统设计中的关键参数。

在这些应用中，准确计算电机推力和拉力是非常重要的。

只有通过准确的计算，才能设计出满足需求的电机系统。

此外，通过优化电机推力和拉力，还可以提高系统的效率和性能。

总结。

电机推力和拉力是描述电机在运行过程中产生的力和推动物体的能力的重要概念。

它们可以通过特定的计算公式进行计算，这些公式可以帮助工程师和设计师准确地预测和优化电机系统的性能。

在各种实际应用中，准确计算电机推力和拉力是非常重要的，它可以帮助提高系统的效率和性能。

因此，深入理解电机推力和拉力的计算公式是非常有益的。

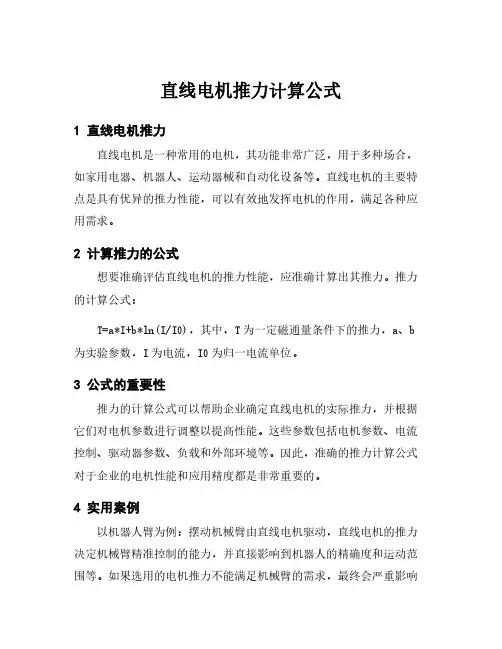

直线电机推力计算公式
1直线电机推力
直线电机是一种常用的电机，其功能非常广泛，用于多种场合，如家用电器、机器人、运动器械和自动化设备等。

直线电机的主要特点是具有优异的推力性能，可以有效地发挥电机的作用，满足各种应用需求。

2计算推力的公式
想要准确评估直线电机的推力性能，应准确计算出其推力。

推力的计算公式：
T=a*I+b*ln(I/I0)，其中，T为一定磁通量条件下的推力，a、b 为实验参数，I为电流，I0为归一电流单位。

3公式的重要性
推力的计算公式可以帮助企业确定直线电机的实际推力，并根据它们对电机参数进行调整以提高性能。

这些参数包括电机参数、电流控制、驱动器参数、负载和外部环境等。

因此，准确的推力计算公式对于企业的电机性能和应用精度都是非常重要的。

4实用案例
以机器人臂为例：摆动机械臂由直线电机驱动，直线电机的推力决定机械臂精准控制的能力，并直接影响到机器人的精确度和运动范围等。

如果选用的电机推力不能满足机械臂的需求，最终会严重影响
机械臂的性能。

因此，在选型时，应准确计算所需推力，并优先需要推力输出和电流增加的电机。

5结论
直线电机的推力能力对于用户的应用精度有直接的影响，因此推力的计算及评估就显得很重要。

正确地使用推力计算公式，就能更准确准确地了解直线电机的实际推力，从而精确控制各种应用的性能。

①运行条件运行条件代号参数单位最大速度Vmax2m/s移动重量m5kg加速度a20m/s2加速时间Ta2s匀速时间Tc3s减速时间Td2s停止时间Tw2s摩擦力f10N外界应力σ0N安全系数μ 1.3②运行模式的选择㈡推力的计算①加速时推力Fa[N]的计算计算 数值 Fa单位结果110N②匀速时推力Fc[N]的计算计算 数值 Fc单位结果10N③减速时推力Fd[N]的计算计算 数值 Fd单位结果90N④停滞时推力Fw[N]的计算计算 数值 Fw单位结果0N⑤持续推力Frms[N]的计算计算 数值 F`max 单位结果143.0N②马达所需连续推力需大于F`rms计算 数值 F`rms 单位结果87.4N综上选择电机型号为㈣若选择串联①连续电流Irms[A]的计算计算 数值 Irms 单位结果1.1A计算 数值 Irms单位结果 1.8A③外部提供电压U[V]的计算计算 数值 U单位结果176.2V 综上所选驱动器要求如下驱动器数值关系计算数值单位最大输出电压卍大于176.2V连续输出电流卍大于 1.1A最大输出电流卍大于 1.8A㈤若选择并联①连续电流Irms[A]的计算计算 数值 Irms单位结果 2.1A计算 数值 Irms单位结果 3.5A ③外部提供电压U[V]的计算计算 数值 U单位结果87.96V 综上所选驱动器要求如下驱动器数值关系计算数值单位最大输出电压卍大于88.0V连续输出电流卍大于 2.1A最大输出电流卍大于 3.5A。

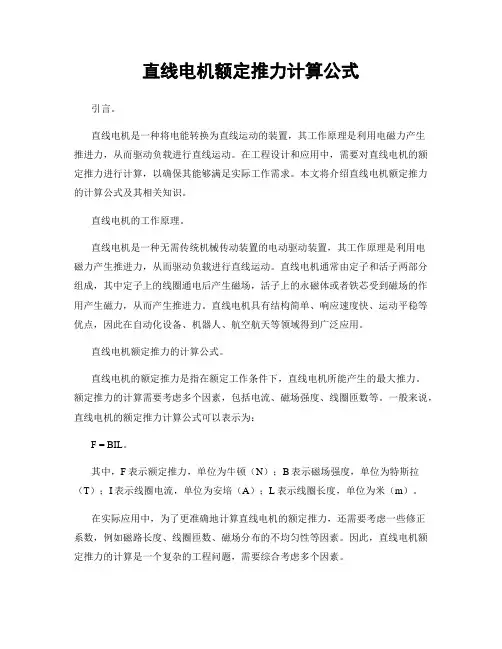

直线电机额定推力计算公式引言。

直线电机是一种将电能转换为直线运动的装置，其工作原理是利用电磁力产生推进力，从而驱动负载进行直线运动。

在工程设计和应用中，需要对直线电机的额定推力进行计算，以确保其能够满足实际工作需求。

本文将介绍直线电机额定推力的计算公式及其相关知识。

直线电机的工作原理。

直线电机是一种无需传统机械传动装置的电动驱动装置，其工作原理是利用电磁力产生推进力，从而驱动负载进行直线运动。

直线电机通常由定子和活子两部分组成，其中定子上的线圈通电后产生磁场，活子上的永磁体或者铁芯受到磁场的作用产生磁力，从而产生推进力。

直线电机具有结构简单、响应速度快、运动平稳等优点，因此在自动化设备、机器人、航空航天等领域得到广泛应用。

直线电机额定推力的计算公式。

直线电机的额定推力是指在额定工作条件下，直线电机所能产生的最大推力。

额定推力的计算需要考虑多个因素，包括电流、磁场强度、线圈匝数等。

一般来说，直线电机的额定推力计算公式可以表示为：F = BIL。

其中，F表示额定推力，单位为牛顿（N）；B表示磁场强度，单位为特斯拉（T）；I表示线圈电流，单位为安培（A）；L表示线圈长度，单位为米（m）。

在实际应用中，为了更准确地计算直线电机的额定推力，还需要考虑一些修正系数，例如磁路长度、线圈匝数、磁场分布的不均匀性等因素。

因此，直线电机额定推力的计算是一个复杂的工程问题，需要综合考虑多个因素。

影响直线电机额定推力的因素。

除了上述提到的磁场强度、线圈电流和线圈长度外，还有一些其他因素会影响直线电机的额定推力。

这些因素包括：1. 磁路设计，磁路的设计对直线电机的性能有重要影响，包括磁路长度、截面积、磁路材料等因素。

2. 线圈设计，线圈的设计对直线电机的性能也有重要影响，包括线圈匝数、线圈截面积、线圈材料等因素。

3. 磁场分布的不均匀性，磁场分布的不均匀性会导致直线电机的推力不均匀，需要通过设计和优化来改善。

4. 负载特性，负载的特性也会影响直线电机的额定推力，例如负载的惯性、摩擦力等因素。

直线电机功率快速计算公式直线电机是一种将电能转换为机械能的装置，其工作原理类似于传统的旋转电机，但是直线电机的输出是直线运动而不是旋转运动。

直线电机在工业自动化、机床加工、输送设备等领域有着广泛的应用，因此对其功率进行快速计算具有重要的意义。

直线电机的功率计算是通过对其电流、电压和速度等参数进行综合分析得出的。

在实际工程中，需要对直线电机的功率进行快速准确的计算，以便进行系统设计和性能评估。

下面将介绍一种快速计算直线电机功率的公式，并对其进行详细的推导和应用。

直线电机功率快速计算公式如下：\[ P = F \cdot v \]其中，P表示直线电机的功率，单位为瓦特（W）；F表示直线电机的推力，单位为牛顿（N）；v表示直线电机的速度，单位为米每秒（m/s）。

这个公式的推导基于功率的定义，即功率等于力乘以速度。

在直线电机中，电流通过线圈产生磁场，与永磁体相互作用产生推力，从而驱动负载进行直线运动。

因此，直线电机的功率可以通过推力和速度的乘积来计算。

在实际应用中，直线电机的推力可以通过电流和磁场强度来计算，速度可以通过编码器或传感器进行实时监测。

因此，通过测量这些参数并代入上述公式，就可以快速计算出直线电机的功率。

除了上述的快速计算公式外，还可以通过以下方法对直线电机的功率进行计算：1. 功率=扭矩×角速度。

直线电机的推力可以通过扭矩和导轨的长度来计算，速度可以通过编码器或传感器进行实时监测。

因此，可以根据扭矩和角速度的乘积来计算直线电机的功率。

2. 功率=电压×电流。

在实际应用中，直线电机的功率也可以通过电压和电流的乘积来计算。

这种方法适用于直线电机的额定工作情况下，通过测量电压和电流即可得到功率值。

综上所述，直线电机功率的快速计算可以通过多种方法进行。

在实际工程中，可以根据具体情况选择合适的计算方法，并结合实际测量数据进行功率计算。

通过对直线电机功率的快速准确计算，可以为工程设计和性能评估提供重要的参考依据。

直线电机反电势常数和推力常数关系概述说明1. 引言1.1 概述在现代工业领域中，直线电机作为一种重要的驱动器件，广泛应用于自动化设备、交通运输系统等方面。

直线电机的性能指标对于其稳定可靠的工作以及高效能的发挥起着至关重要的作用。

而反电势常数和推力常数是直线电机性能评估中最为重要且基础的参数之一。

本文旨在全面概述直线电机反电势常数和推力常数之间的关系，并分析影响这两个指标的因素，在此基础上进行实验验证和应用案例分析。

通过深入研究这些参数及其相互关系，可以对直线电机性能进行量化描述，并进一步优化设计与运行过程，提高其工作效率和可靠性。

1.2 文章结构本文主要分为五个部分。

首先是引言部分，在这一部分我们将给出文章撰写的背景和目的，概括地介绍研究内容和文章结构。

之后是反电势常数与推力常数的定义和原理部分，详细阐述了这两个参数的定义、计算方法以及理论原理。

接下来是影响因素分析部分，讨论线圈设计参数、磁场强度和运行条件对反电势常数和推力常数的影响。

在实验验证与应用案例分析部分，我们将介绍实验方法、结果及数据分析，并通过具体案例进行深入讨论。

最后，在结论与展望部分，总结本文的主要研究结论，并展望未来进一步发展的方向。

1.3 目的本文旨在提供读者一个清晰完整的了解直线电机反电势常数和推力常数之间关系的概述。

通过系统性地探讨这两个重要参数的定义、计算方法以及其相互关系，读者可以更好地理解直线电机工作原理，并为相关领域的技术研发和应用提供指导意义。

同时，文章也希望为进一步优化直线电机设计与运行条件提供一些参考思路和方向。

以上是对“1. 引言”部分内容所做的详细清晰撰写，请根据需要进行修改完善。

2. 反电势常数与推力常数的定义和原理2.1 反电势常数的定义和计算方法:反电势常数是指在直线电机中，当电流通过线圈时，由于磁场变化而产生的感应电动势与输入电流之比。

反电势常数通常用字母Ke表示。

计算反电势常数的方法是通过测量在给定输入电流下线圈中感应到的反向电动势，并将其除以输入电流值。

直线电机参数计算详解直线电机参数计算直线电机业专家------内最齐全的产品线-------上舜直线电机模组。

1.直线电机的选型包括最大推力和持续推力需求的计算以及加速度的相关计算。

2.最大推力由移动负载质量和最大加速度大小决定。

推力=总质量*加速度+摩擦力+外界应力例子：（假定摩擦力和外界应力忽略不计）当移动负载是2.5千克（包括动子），所需加速度为30m/s2时，那么电机将产生75N的力。

3.通常，我们不知道实际加速度需求。

但是，我们有直线电机运行时间要求。

给定运动行程距离和所需行程时间，便可以此计算出所需的加速度。

一般，对于短行程来说，我们推荐使用三角型速度模式（无匀速），长行程的话，梯形速度模式会更有效率。

在三角型速度模式中，电机的运动无匀速段。

4.三角模式，加速度为A = 4 * S/ T25.梯形模式，预设匀速度可以帮助决定加速度。

加速度=匀速/（运动时间--位移/匀速）6.相类似的，计算减速度大小与计算加速度相类似。

除非存在一个不平衡的力（重力）作用在直线电机上。

7.通常为了要维持匀速过程 (cruising)和停滞阶段 (dwelling)，摩擦力和外界应力的施力也需要计算。

注：为了维持匀速，直线电机会对抗摩擦力和外界应力。

直线电机上伺服停滞时则会对抗外界应力。

8.计算持续推力公式如下：RMSForce=持续推力Fa = 加速度力Fc = 匀速段力Fd = 减速度力Fw =停滞力Ta = 加速时间Tc = 匀速时间Td = 减速时间Tw = 停滞时间9.根据最大推力和持续推力选择一个电机。

客户应该将安全系数设为20-30%以便将摩擦力和外界应力抵消为0,即总值正常应*1.3来保证安全性。

10.举个例子，一个应用中，直线电机需要在三角模式下让电机在0.2秒内，让4KG的负载移动0.3米。

直线电机在同行程中返程前停滞时间为0.15秒。

假设摩擦力和其他不平衡力不存在。

加速度=减速度=4*0.3、（0.2）^2=30m/s2最大推力=加速度力=减速度力=负载*加速度=4*30=120N持续推力=假如安全缓冲系数设为30%，通过选型，合适的直线电机电机就可以选出来了11.电机选型软件自动计算处理过程。

直线电机推力计算
直线电机是一种将电能转化为机械运动的装置。

它由定子和移动部分
组成，其中定子是由一对铁芯和线圈组成，而移动部分由永磁体组成。

直
线电机通过通过对定子线圈施加电流和移动部分的磁力交互作用来产生直
线推力。

在计算直线电机的推力时，需要考虑多个参数，包括电流、磁场、线圈长度等。

直线电机的推力计算可以通过以下步骤完成：
1.确定电流：首先，需要确定施加在定子线圈上的电流。

这可以通过
电源电压和线圈电阻来计算。

电流的大小将直接影响到推力的大小。

2.计算磁场强度：定子线圈通过电流生成一个磁场。

磁场的强度可以
通过电流和线圈的几何形状来计算。

磁场的大小将决定推力的大小。

3.确定推力系数：推力系数用于将磁场和推力之间的关系进行转换。

推力系数取决于直线电机的设计和几何形状。

该系数可以通过实验测量或
模拟计算来确定。

4.计算推力：最终的推力可以通过将磁场强度与推力系数相乘来计算。

推力的单位通常是牛顿(N)。

上述步骤是直线电机推力计算的基本原理。

然而，实际情况可能更加
复杂，因为还需要考虑到其他因素，例如摩擦力、惯性等。

此外，直线电
机的设计和结构也会影响推力计算的准确性。

因此，在实际应用中，需要
考虑到更多的因素来获得更精确的推力计算结果。

直线电机的推力计算对于众多应用非常重要，例如自动化生产线、电动汽车、轨道交通等。

准确计算推力可以帮助工程师进行设计和优化直线电机系统，以满足特定应用需求。

直线电机反电势常数和推力常数
直线电机是一种将电能直接转换为线性运动的电机。

在直线电机中，反电势常数和推力常数是两个重要的参数，它们对电机的性能和运行特性有着显著的影响。

反电势常数，也被称为反向电动势常数，它反映了电机电磁设计的结果，对电机在确定供电电压下的最高运行速度有重要影响。

具体来说，反电势常数越大，电机在工作时对电流的阻力也越大，从而产生的推力会相应减小，推力常数也会变小。

反之，如果反电势常数较小，电机对电流的阻力就会相应减小，产生的推力会增大，推力常数也会变大。

推力常数是电机的一个重要参数，它表示每一安培电流所能产生的推力，一般用N/A来表示，其中N是牛顿，A是电流（安培）。

推力常数反映了电机的峰值推力与峰值电流之比，它在一定程度上可以体现电机的电磁设计水平和性能。

推力常数越大，说明电机在相同电流下能产生的推力越大，这对于需要高推力输出的应用来说是非常重要的。

总的来说，直线电机的反电势常数和推力常数是两个密切相关的参数，它们共同决定了电机的运行特性和性能表现。

在设计和选择直
线电机时，需要根据具体的应用需求来权衡这两个参数，以达到最佳的性能效果。
