第四章数码相机的工作原理及性能第一节数码相机的电原理框图通过数码相机下面的电原理框图我们就可以了解数码相机的摄影原理上图就是数码相机的主要部件组成和工作原理图。
由图可见，被测景物的光线通过相机的光学镜头传送到CCD图像传感器，CCD将光的强弱光信号转换为相应强度的电量信号再传送至A/D模数转换器，A/D模数转换器再将电量模拟信号转换为二进制数字信号，再传至相机的DSP数字信号微处理器，经过数学处理后的数字信号同时传至相机内部的静态/动态存储器存储和传至图像控制器处理，再由图像控制器将图像数字信号处理后再传至LCD液晶显示器显示被拍摄景物的图像，另外还传至图像压缩器将图像压缩成JPEG等格式后，再传至外接存储卡（闪存卡）以及通过USB连线将图像传至电脑或照片打印机。
由上述可知，数码相机之所以被称为数码相机，其主要道理就是它把二进制数码信号成像，所以称为数码相机。
第二节数码相机的的光电传感器与传统相机相比，传统相机使用“胶卷”作为其记录信息的载体，其原理是胶卷底片上的无数银盐颗粒感光成图像。
而数码相机的“胶卷”就是其成像光电传感器，其原理是光电传感器上的大量光电器件（光电二极管）感光成电图像。
传统相机的底片可以从相机内取出来，但数码相机的光电传感器却是与相机固定一体不可取出的。
光电传感器是数码相机的核心，也是最关键的部件之一。
在数码相机内起着特别重要的作用。
数码相机的发展道路，可以说就是光电传感器的发展道路。
目前数码相机的核心成像部件有两种：一种是广泛使用的CCD（电荷藕合）元件；另一种是新开发的CMOS（互补金属氧化物导体）器件。
⑴ CCD光电传感器CCD光电传感器是电荷耦合器件图像传感器CCD（charge coupled device）. 它是用一种高感光度的半导体材料制成的感光器件，在该器件上集成了数以百万计以上的数目的光电二极管，这些大量光电二极管能各自把接受到的来自被摄景物的不同亮度的光线转变成相应强弱的电荷，这些强弱不同的电荷量再通过A/D模数转换芯片转换为相应大小不同的数字量，最后再由相机内的微处理器将这些数字量处理成像。

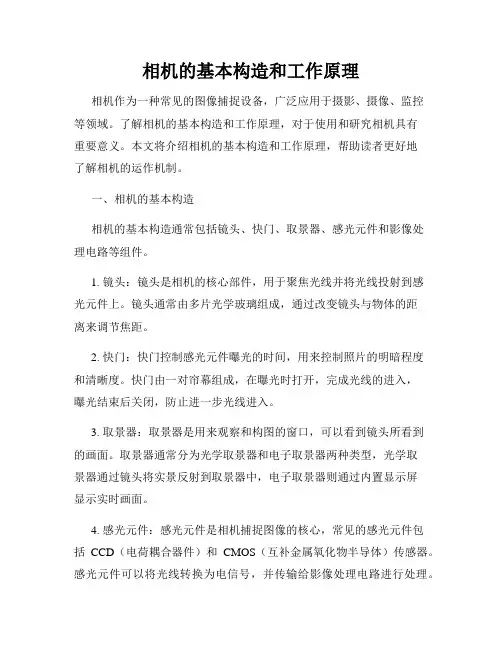

相机的基本构造和工作原理相机作为一种常见的图像捕捉设备，广泛应用于摄影、摄像、监控等领域。
了解相机的基本构造和工作原理，对于使用和研究相机具有重要意义。
本文将介绍相机的基本构造和工作原理，帮助读者更好地了解相机的运作机制。
一、相机的基本构造相机的基本构造通常包括镜头、快门、取景器、感光元件和影像处理电路等组件。
1. 镜头：镜头是相机的核心部件，用于聚焦光线并将光线投射到感光元件上。
镜头通常由多片光学玻璃组成，通过改变镜头与物体的距离来调节焦距。
2. 快门：快门控制感光元件曝光的时间，用来控制照片的明暗程度和清晰度。
快门由一对帘幕组成，在曝光时打开，完成光线的进入，曝光结束后关闭，防止进一步光线进入。
3. 取景器：取景器是用来观察和构图的窗口，可以看到镜头所看到的画面。
取景器通常分为光学取景器和电子取景器两种类型，光学取景器通过镜头将实景反射到取景器中，电子取景器则通过内置显示屏显示实时画面。
4. 感光元件：感光元件是相机捕捉图像的核心，常见的感光元件包括CCD（电荷耦合器件）和CMOS（互补金属氧化物半导体）传感器。
感光元件可以将光线转换为电信号，并传输给影像处理电路进行处理。
5. 影像处理电路：影像处理电路负责接收感光元件传输的电信号，并将其转化为数字图像。
影像处理电路可以对图像进行降噪、对比度调整、锐化等处理，最终生成最终的图像结果。
二、相机的工作原理相机的工作原理可分为三个步骤：聚焦、曝光和图像处理。
1. 聚焦：当按下快门按钮时，镜头开始聚焦。
镜头通过改变与物体的距离，使光线聚焦在感光元件上。
聚焦主要通过调节镜头的焦距和光圈来实现。
2. 曝光：当聚焦完成后，快门会打开一段时间，允许光线进入感光元件进行曝光。
曝光时间的长短决定了画面的明暗程度，而快门的打开和关闭速度则决定了画面的清晰度。
3. 图像处理：感光元件将光线转化为电信号传输给影像处理电路。
影像处理电路对电信号进行处理，包括降噪、对比度调整、颜色校正等，最终生成数字图像。

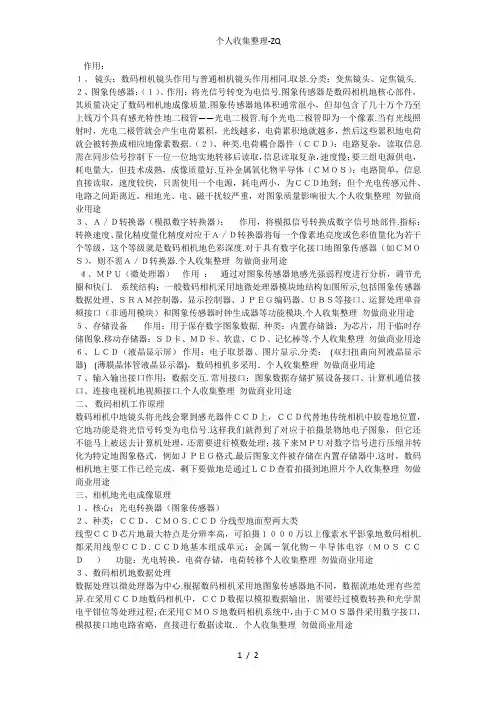

一、数码相机的组成：镜头、图像传感器、AD转换器、CPU、存储芯片、LCD：作用：１、镜头：数码相机镜头作用与普通相机镜头作用相同。
取景。
分类：变焦镜头、定焦镜头。
２、图象传感器：（１）、作用：将光信号转变为电信号。
图象传感器是数码相机的核心部件，其质量决定了数码相机的成像质量。
图象传感器的体积通常很小，但却包含了几十万个乃至上钱万个具有感光特性的二极管――光电二极管。
每个光电二极管即为一个像素。
当有光线照射时，光电二极管就会产生电荷累积，光线越多，电荷累积的就越多，然后这些累积的电荷就会被转换成相应的像素数据。
（２）、种类。
电荷耦合器件（ＣＣＤ）：电路复杂，读取信息需在同步信号控制下一位一位地实地转移后读取，信息读取复杂，速度慢；要三组电源供电，耗电量大，但技术成熟，成像质量好。
互补金属氧化物半导体（ＣＭＯＳ）：电路简单，信息直接读取，速度较快，只需使用一个电源，耗电两小，为ＣＣＤ的1/8到1/10；但个光电传感元件、电路之间距离近，相的光、电、磁干扰较严重，对图象质量影响很大。
３、Ａ／Ｄ转换器（模拟数字转换器）：作用，将模拟信号转换成数字信号的部件。
指标：转换速度、量化精度量化精度对应于Ａ／Ｄ转换器将每一个像素的亮度或色彩值量化为若干个等级，这个等级就是数码相机的色彩深度。
对于具有数字化接口的图象传感器（如ＣＭＯＳ），则不需Ａ／Ｄ转换器。
４、ＭＰＵ（微处理器）作用：通过对图象传感器的感光强弱程度进行分析，调节光圈和快门。
系统结构：一般数码相机采用的微处理器模块的结构如图2所示,包括图象传感器数据处理DSP、ＳＲＡＭ控制器，显示控制器、ＪＰＥＧ编码器、ＵＢＳ等接口、运算处理单音频接口（非通用模块）和图象传感器时钟生成器等功能模块。
５、存储设备作用：用于保存数字图象数据。
种类：内置存储器：为芯片，用于临时存储图象。
移动存储器：ＳＤ卡、ＭＤ卡、软盘、ＣＤ、记忆棒等。
６、ＬＣＤ（液晶显示屏）作用：电子取景器、图片显示。
数码相机工作原理数码相机是一种通过光学和电子技术将图像直接记录在数字形式的电子设备中的相机。
与传统的胶片相机相比，数码相机具有更高的灵活性和便利性，因为它能够实时显示、编辑和存储图像。
了解数码相机的工作原理对于我们正确使用和操作数码相机至关重要。
一、感光元件数码相机的核心部件是感光元件，它负责将光线转化为电信号。
常见的感光元件是CCD（电荷耦合器件）和CMOS（互补金属氧化物半导体）传感器。
这两种传感器都能够将光线转化为电荷，并将其转化为数字信号。
CCD传感器通过几个像素来记录光的强度和颜色，并将信息传输到相机的图像处理单元。
二、图像处理单元图像处理单元接收到来自感光元件的信号后，对图像进行处理和解析。
它能够调整曝光、对比度、色彩饱和度等参数，以及降噪、锐化和色彩校正等图像处理算法。
图像处理单元还能够压缩图像尺寸和数据量，以便于存储和传输。
三、存储设备数码相机使用内置的存储设备来保存拍摄的图像。
现在常见的存储设备有SD卡、CF卡等。
通过存储设备，我们可以方便地将图像传输到计算机或其他设备进行后续处理和打印。
四、镜头系统数码相机的镜头系统与传统相机类似，由镜头、光圈和快门组成。
镜头负责将光线聚焦到感光元件上，光圈控制光线的进入量，快门控制进光时间的长短。
通过调节这些参数，我们可以获得不同效果的照片。
五、显示屏数码相机通常配备一个内置的液晶显示屏，用于实时观察和回放拍摄的照片。
液晶显示屏帮助我们判断曝光、对焦和构图是否合理，从而及时进行调整和改进。
六、电源系统数码相机通常使用锂电池作为电源，以提供持久的电力支持。
锂电池具有高能量密度、轻巧和可充电的特点，非常适合数码相机等小型便携设备使用。
总结：通过了解数码相机的工作原理，我们可以更好地理解如何使用和操作数码相机。
感光元件负责将光线转化为电信号，图像处理单元对信号进行处理和解析，存储设备保存图像数据，镜头系统负责光线聚焦，显示屏帮助我们实时观察图像，电源系统提供持久电力支持。
数码相机的原理和构造数码相机的原理和构造引言数码相机是现代摄影技术的重要突破，既可以方便地拍摄瞬时的照片，又能随时回放和分享图片。
本文将重点介绍数码相机的原理和构造，帮助读者更好地了解数码相机的工作方式和技术原理。
一、数码相机的工作原理数码相机的工作原理可以简单分为三个步骤：光学成像、图像传感、数字信号处理。
1. 光学成像数码相机通过镜头将光线聚焦在感光元件上，实现光学成像。
镜头是数码相机最关键的组件之一，负责将光线折射和聚焦在传感器上。
镜头的质量和性能直接影响到照片的清晰度和色彩还原度。
2. 图像传感数码相机使用的感光元件主要有两种，一种是CCD（Charge-Coupled Device）传感器，另一种是CMOS （Complementary Metal-Oxide-Semiconductor）传感器。
CCD传感器受到光线照射时，会产生一个电荷，该电荷与光线强度成正比。
CMOS传感器则是通过每个感光元件独立产生电荷来记录光线信息。
这些感光元件将光线信息转化为电信号，并传送给下一步骤的数字信号处理。
3. 数字信号处理数字信号处理的过程包括信号的放大、滤波、校正和编码等。
经过AD转换，模拟信号被转换成数字信号。
通过处理器进行数据处理和图像压缩，将原始图像信号转化为数字图像文件。
此外，数码相机还可以进行自动曝光控制、白平衡和对焦等功能的处理。
二、数码相机的构造数码相机主要由以下几个部分组成：镜头、感光元件、图像处理器、闪光灯、LCD屏幕和存储媒介等。
1. 镜头镜头是数码相机的核心部件之一。
数码相机的镜头通常由多个透镜组成，其中至少有一个透镜是可移动的，用于对焦。
通过改变透镜组的位置和形态，镜头能够调整成像的距离和大小。
高质量的镜头能够提供更好的成像质量。
2. 感光元件数码相机使用CCD或CMOS传感器来接收光线转换成的电信号。
传感器的大小会直接影响到数码相机的成像质量和低光照条件下的性能。
较大的传感器通常能够提供更高的分辨率和更低的噪点水平。
数码相机工作原理简介数码相机是现代科技中的一项重要发明，它的出现颠覆了传统胶片相机的市场，成为了现代人捕捉生活中美好瞬间的主要工具之一。
那么，数码相机是如何工作的呢？本文将简要介绍数码相机的工作原理，帮助读者更好地理解数码相机的运作机制。
一、光学系统数码相机的第一步是通过光学系统捕捉光线。
在数码相机的镜头中，光线通过镜片折射和聚焦后，通过光学传感器的曝光面进行捕捉。
光学系统的质量直接影响到图像的清晰度和色彩还原度。
二、光学传感器光学传感器是数码相机的核心部件之一。
它负责将光线转化为电信号，以便后续的数字处理。
常见的光学传感器有CMOS和CCD两种类型。
CMOS传感器具有较低的功耗和成本，而CCD传感器则在图像质量上表现更为出色。
三、模数转换在光学传感器将光线转化为电信号后，这些信号需要被转换成数字信号才能被数码相机的处理器所接受和处理。
模数转换器（ADC）负责完成这一过程。
ADC将连续的模拟信号转化为离散的数字信号，通过逐个采样的方式将图像信息转化为数字形式。
四、图像处理器数码相机的图像处理器（Image Processor）是数码相机的“大脑”，它负责对采集到的图像进行处理、压缩和存储。
图像处理器能够调整图像的亮度、对比度、色彩饱和度等参数，以提升图像的质量。
此外，图像处理器还能对图像进行压缩，以减小图像的大小，便于存储和传输。
五、存储媒介数码相机通常使用存储卡作为图像的存储介质。
常见的存储卡类型有SD卡、CF卡等，它们通过与数码相机的接口连接，将处理好的数字图像存储起来。
一些高端数码相机还配备有内置存储，使得用户可以在数码相机内部直接存储大量的图像。
六、屏幕和视图finder数码相机一般配备有显示屏和取景器。
显示屏可以让用户在拍摄前和拍摄后预览图像，以便及时调整设置。
而取景器则提供了眼睛直接观察场景的功能，让用户可以更加准确地构图和对焦。
七、快门与曝光数码相机的快门控制着曝光时间，即光线照射传感器的时间。
相机的基本构造和原理相机是一种用于捕捉影像的装置，它的基本构造和原理决定了它的工作方式和影像的质量。
本文将详细介绍相机的基本构造和原理，帮助读者更好地理解相机的工作原理和使用方法。
一、相机的基本构造1. 镜头：镜头是相机的核心部件，负责收集光线并将其聚焦在感光元件上。
镜头由多个透镜组成，通过光学原理将景物的光线聚焦成图像。
2. 快门：快门控制光线从镜头进入感光元件的时间，决定了曝光的时长。
快门可以控制相机对快速移动的物体进行拍摄，通过调整快门速度，可以达到冻结或模糊运动的效果。
3. 感光元件：感光元件是相机中的一个关键部件，它接收镜头聚焦的光线，并将其转化成电信号。
常见的感光元件有CCD（电荷耦合器件）和CMOS（互补金属氧化物半导体）。
4. 反光板和取景器：反光板的作用是反射从镜头进入相机的光线，使其通过取景器显示。
取景器是用于通过镜头观察和确定拍摄时景物的构图和对焦。
5. 机身和控制器：机身是相机的外壳，内部装载了电路板、控制按钮、存储卡插槽等部件。
控制器负责各种设置和操作功能，如调整曝光、ISO、白平衡等参数。
二、相机的工作原理1. 光学原理：当光线进入镜头时，透过透镜系统的折射和聚焦，形成一个倒立的实像。
这个实像被反射到反光板上，再通过取景器显示。
当按下快门时，反光板翻转，光线通过快门进入感光元件，产生电信号。
2. 曝光和快门速度：曝光是指感光元件接收光线的时间，在摄影中起到控制光线的重要作用。
快门速度决定了曝光时间的长短，即相机关闭快门的时间间隔。
快门速度越快，曝光时间越短，拍摄的画面越清晰。
3. 对焦和自动对焦：对焦是相机将图像的焦点调整到感光元件上，使得图像清晰。
自动对焦功能通过传感器检测图像的清晰度，并调整镜头位置，确保图像的焦点准确。
4. 白平衡：白平衡是根据光源的色温来调整相机感光元件对颜色的准确还原。
不同光源的色温不同，白平衡功能可以消除色温对图像色彩的影响，保证画面色彩的真实性。

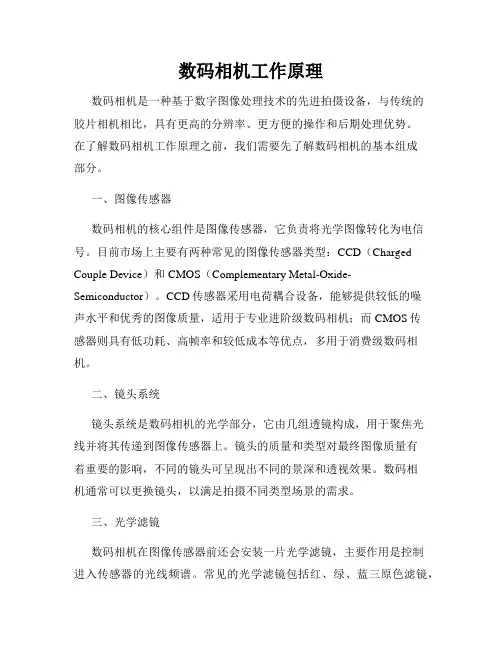

数码相机工作原理数码相机是一种基于数字图像处理技术的先进拍摄设备，与传统的胶片相机相比，具有更高的分辨率、更方便的操作和后期处理优势。
在了解数码相机工作原理之前，我们需要先了解数码相机的基本组成部分。
一、图像传感器数码相机的核心组件是图像传感器，它负责将光学图像转化为电信号。
目前市场上主要有两种常见的图像传感器类型：CCD（Charged Couple Device）和CMOS（Complementary Metal-Oxide-Semiconductor）。
CCD传感器采用电荷耦合设备，能够提供较低的噪声水平和优秀的图像质量，适用于专业进阶级数码相机；而CMOS传感器则具有低功耗、高帧率和较低成本等优点，多用于消费级数码相机。
二、镜头系统镜头系统是数码相机的光学部分，它由几组透镜构成，用于聚焦光线并将其传递到图像传感器上。
镜头的质量和类型对最终图像质量有着重要的影响，不同的镜头可呈现出不同的景深和透视效果。
数码相机通常可以更换镜头，以满足拍摄不同类型场景的需求。
三、光学滤镜数码相机在图像传感器前还会安装一片光学滤镜，主要作用是控制进入传感器的光线频谱。
常见的光学滤镜包括红、绿、蓝三原色滤镜，它们可以将光线分解为不同颜色的信号，再由图像传感器根据这些信号生成彩色图像。
四、图像处理芯片数码相机内置了一些专门的图像处理芯片，用于对从图像传感器获取的原始数据进行处理。
这些芯片能够进行白平衡校正、去噪、色彩校正、锐化等多项优化操作，以提升最终图像的质量。
一些高级数码相机还会内置RAW图像处理芯片，用于对原始图像数据进行更灵活的后期调整。
五、存储介质数码相机使用存储介质来保存拍摄的照片和视频。
常见的存储介质包括SD卡、CF卡、内置存储器等。
存储介质的速度和容量会直接影响到相机的连拍性能和存储能力。
六、电池和接口数码相机需要电池供电，一般使用锂电池或干电池。
此外，相机还会配备各种接口，包括USB接口、HDMI接口等，用于数据传输和显示。
数码相机工作原理简介数码相机是一种能够将光线转换为数字信号，并通过电子元件对图像进行处理和存储的设备。
其工作原理包括图像采集、图像传感器、数字信号处理和图像存储等几个重要环节。
一、图像采集数码相机通过镜头聚焦光线，并通过光圈控制光线的进入量，使画面变得清晰明亮。
光线通过透镜组后，进入到传感器面阵上，形成一个光学图像。
二、图像传感器图像传感器是数码相机的核心组件，可以将光信号转换为电信号。
常用的图像传感器有CMOS、CCD两种类型。
其中CMOS传感器是一种集成电路，能够将光线成像后转换为电子信号，并转化为数字信号。
CCD传感器则是通过电荷耦合设备将光信号转化为电信号，再经过模数转换器转化为数字信号。
三、数字信号处理图像传感器捕捉到的模拟信号需要经过模数转换器转化为数字信号，然后通过数字信号处理器进行信号处理和调整。
数字信号处理包括图像的增强、色彩、对比度和饱和度等参数的调整，以及锐化和去噪等后期处理工作。
四、图像存储经过数字信号处理后的图像信号将被存储到数码相机的内存中。
数码相机一般采用存储卡来储存图像，如SD卡或CF卡等。
一些高端数码相机还支持无线传输和蓝牙功能，可以将图像通过无线网络传输到电脑或其他存储设备。
总结：数码相机通过镜头聚焦光线，光线通过透镜组进入到传感器上，形成一个光学图像。
传感器将光信号转换为电信号，根据传感器类型的不同通过模数转换器转化为数字信号。
数字信号经过处理后存储到数码相机的内存中。
通过数码相机，我们可以方便地拍摄、记录和分享生活中的精彩瞬间。
