照相机的应用原理图1. 简介照相机作为一种常见的摄影设备，已经广泛应用于各个领域。

本文将介绍照相机的应用原理图，包括其基本构成部分和工作原理。

2. 照相机的基本构成部分•镜头系统：照相机的镜头系统由凸透镜组、凸面镜和凹透镜组等组成，通过调节镜头组元件的相对位置，实现对景物的聚焦和对焦。

•快门系统：快门系统包括快门幕、快门驱动装置和曝光控制装置等。

它的主要功能是控制进光时间，对景物进行暴光。

•感光元件：感光元件是照相机的核心部件，常见的感光元件有胶卷和CCD/CMOS芯片。

通过感光元件，光线转化为电信号，并记录图像。

•取景器：取景器用于观察被拍摄景物，并对焦。

常见的取景器有光学取景器和数码取景器。

•闪光灯系统：闪光灯系统主要用于在光线不足的情况下提供补光，确保拍摄画面的亮度。

•机身和按键：照相机机身包括外壳和按键等组成，按键用于控制不同的拍摄模式和参数。

3. 照相机的工作原理1.对焦和曝光调节：在拍摄前，通过镜头系统对景物进行对焦调节，以保证画面的清晰度。

同时，快门系统根据光线亮度自动调整曝光时间，确保景物适当曝光。

2.光线进入和聚焦：当按下快门按钮时，快门幕分开，光线通过镜头系统进入照相机。

镜头系统根据焦距和光圈大小，将光线聚焦到感光元件上。

3.光线转化为电信号：光线在感光元件上照射后，感光元件将光线转化为电信号。

在胶卷照相机中，胶卷上感光材料将光能转化为化学能，记录下影像；在数码相机中，CCD/CMOS芯片将光线转化为电信号直接记录图像。

4.图像处理和存储：数码相机通过内部芯片(soc)对电信号进行处理，包括去噪、调色和图像压缩等，最终生成可存储的数码图像。

图像可以存储在存储卡中。

5.光线补充：在拍摄过程中，如果环境光线不足，照相机将根据需要自动或手动触发闪光灯系统实现补光。

6.显示与输出：照相机通过屏幕或者取景器将图像显示出来。

拍摄者可以通过取景器观察实时景物，也可以通过屏幕预览已拍摄的图像。

照相机成像原理和构造光博会后看到照相机后的观后感，了解照相机原理及构造，以下资料来自专业人士介绍以及所学工程光学教材知识。

照相机的镜头是一个凸透镜，来自物体的光经过凸透镜后，在胶卷上形成一个缩小、倒立的实像。

胶卷上涂着一层感光物质，它能把这个像记录下来，经过显影、定影后成为底片，用底片洗印就得到相片。

照相时，物体离照相机镜头比较远，像是倒立、缩小的。

照相机是用于摄影的光学器械。

被摄景物反射出的光线通过照相镜头(摄景物镜)和控制曝光量的快门聚焦后，被摄景物在暗箱内的感光材料上形成潜像，经冲洗处理(即显影、定影)构成永久性的影像,这种技术称为摄影术。

最早的照相机结构十分简单，仅包括暗箱、镜头和感光材料。

现代照相机比较复杂，具有镜头、光圈、快门、测距、取景、测光、输片、计数、自拍等系统，是一种结合光学、精密机械、电子技术和化学等技术的复杂产品。

1550年，意大利的卡尔达诺将双凸透镜置于原来的针孔位置上，映像的效果比暗箱更为明亮清晰；1558年，意大利的巴尔巴罗又在卡尔达诺的装置上加上光圈，使成像清晰度大为提高；1665年，德国僧侣约翰章设计整理了一种小型的可携带的单镜头反光映像暗箱，因为当时没有感光材料，这种暗箱只能用于绘画。

1822年，法国的涅普斯在感光材料上制出了世界上第一张照片，但成像不太清晰，而且需要八个小时的曝光。

1826年，他又在涂有感光性沥青的锡基底版上，通过暗箱拍摄了一张照片。

1839年，法国的达盖尔制成了第一台实用的银版照相机，它是由两个木箱组成，把一个木箱插入另一个木箱中进行调焦，用镜头盖作为快门，来控制长达三十分钟的曝光时间，能拍摄出清晰的图像。

1860年，英国的萨顿设计出带有可转动的反光镜取景器的原始的单镜头反光照相机；1862年，法国的德特里把两只照相机叠在一起，一只取景，一只照相，构成了双镜头照相机的原始形式；1880年，英国的贝克制成了双镜头的反光照相机。

随着感光材料的发展，1871年，出现了用溴化银感光材料涂制的干版，1884年，又出现了用硝酸纤维(赛璐珞)做基片的胶卷。

相机工作原理相机是一种用于捕捉和记录图象的设备。

它通过光学和电子技术的结合，将光线转化为数字信号，最平生成图象。

一、光学部份相机的光学部份主要由镜头、快门和取景器组成。

1. 镜头：镜头是相机的核心部件，它由多个透镜组成，用于聚焦光线。

光线通过镜头进入相机内部，经过折射、散射等光学过程，最终形成清晰的图象。

2. 快门：快门控制光线进入相机的时间。

它由两个帘幕组成，分别称为前帘和后帘。

当快门按下时，前帘打开，光线进入相机；当快门释放时，前帘关闭，后帘打开，光线住手进入相机。

快门速度决定了图象暴光的时间长短。

3. 取景器：相机的取景器用于观察和对焦拍摄对象。

传统相机使用光学取景器，通过镜头反射光线到取景器中进行观察。

现代数码相机多采用电子取景器或者LCD屏幕，通过显示器显示实时图象。

二、图象传感器图象传感器是相机的核心部件之一，它负责将光线转化为电信号。

常见的图象传感器包括CCD（电荷耦合器件）和CMOS（互补金属氧化物半导体）。

1. CCD传感器：CCD传感器通过光敏元件将光线转化为电荷信号，然后将电荷信号转换为电压信号。

它具有较高的图象质量和较低的噪声水平，适合于高端相机。

2. CMOS传感器：CMOS传感器通过光敏元件将光线转化为电压信号。

相比CCD传感器，CMOS传感器具有功耗低、成本低、集成度高等优势，适合于大多数消费级相机。

三、图象处理图象传感器将光线转化为电信号后，需要经过图象处理才干生成最终的图象。

1. 色采处理：图象传感器捕捉到的信号是黑白的，需要经过色采处理才干生成彩色图象。

色采处理包括色采滤镜阵列和色采插值等步骤，将红、绿、蓝三种基色的信息合成为彩色图象。

2. 噪声处理：图象传感器在转换过程中会引入一定的噪声，需要进行噪声处理。

常见的噪声处理方法包括降噪滤波和噪声补偿等。

3. 锐化处理：为了提高图象的清晰度和细节，图象处理还包括锐化处理。

锐化处理通过增强图象的边缘和细节，使图象更加清晰。

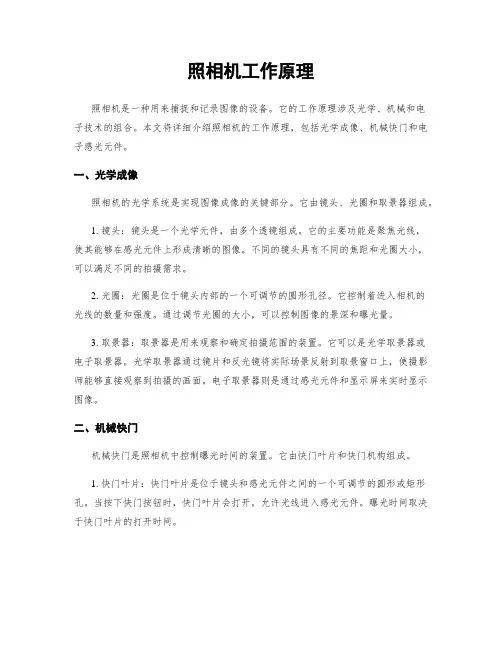

照相机工作原理照相机是一种用来捕捉和记录图像的设备。

它的工作原理涉及光学、机械和电子技术的组合。

本文将详细介绍照相机的工作原理，包括光学成像、机械快门和电子感光元件。

一、光学成像照相机的光学系统是实现图像成像的关键部分。

它由镜头、光圈和取景器组成。

1. 镜头：镜头是一个光学元件，由多个透镜组成。

它的主要功能是聚焦光线，使其能够在感光元件上形成清晰的图像。

不同的镜头具有不同的焦距和光圈大小，可以满足不同的拍摄需求。

2. 光圈：光圈是位于镜头内部的一个可调节的圆形孔径。

它控制着进入相机的光线的数量和强度。

通过调节光圈的大小，可以控制图像的景深和曝光量。

3. 取景器：取景器是用来观察和确定拍摄范围的装置。

它可以是光学取景器或电子取景器。

光学取景器通过镜片和反光镜将实际场景反射到取景窗口上，使摄影师能够直接观察到拍摄的画面。

电子取景器则是通过感光元件和显示屏来实时显示图像。

二、机械快门机械快门是照相机中控制曝光时间的装置。

它由快门叶片和快门机构组成。

1. 快门叶片：快门叶片是位于镜头和感光元件之间的一个可调节的圆形或矩形孔。

当按下快门按钮时，快门叶片会打开，允许光线进入感光元件。

曝光时间取决于快门叶片的打开时间。

2. 快门机构：快门机构控制快门叶片的打开和关闭。

它可以是机械式快门或电子式快门。

机械式快门通过机械装置控制叶片的运动，而电子式快门则通过电子信号来控制。

三、电子感光元件电子感光元件是照相机中用来记录图像的部件。

常见的电子感光元件有CCD （电荷耦合器件）和CMOS（互补金属氧化物半导体）。

1. CCD：CCD是一种光电转换器件，它可以将光信号转换为电荷信号。

当光线通过镜头进入感光元件时，CCD会将光线转化为电荷，并根据电荷的大小来记录图像。

2. CMOS：CMOS是一种集成电路技术，它可以将光信号转换为电压信号。

CMOS感光元件具有较低的功耗和较高的集成度，因此在现代数码相机中得到广泛应用。

感光元件将记录下的图像信号转化为数字信号，并通过图像处理算法进行处理和压缩，最终保存为图像文件。

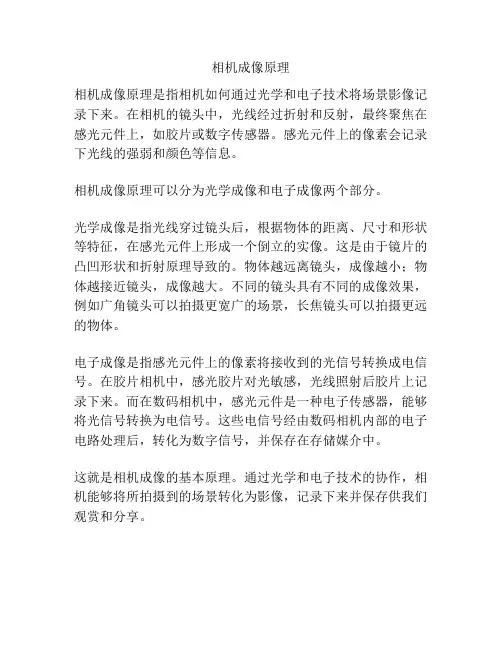

相机成像原理
相机成像原理是指相机如何通过光学和电子技术将场景影像记录下来。

在相机的镜头中，光线经过折射和反射，最终聚焦在感光元件上，如胶片或数字传感器。

感光元件上的像素会记录下光线的强弱和颜色等信息。

相机成像原理可以分为光学成像和电子成像两个部分。

光学成像是指光线穿过镜头后，根据物体的距离、尺寸和形状等特征，在感光元件上形成一个倒立的实像。

这是由于镜片的凸凹形状和折射原理导致的。

物体越远离镜头，成像越小；物体越接近镜头，成像越大。

不同的镜头具有不同的成像效果，例如广角镜头可以拍摄更宽广的场景，长焦镜头可以拍摄更远的物体。

电子成像是指感光元件上的像素将接收到的光信号转换成电信号。

在胶片相机中，感光胶片对光敏感，光线照射后胶片上记录下来。

而在数码相机中，感光元件是一种电子传感器，能够将光信号转换为电信号。

这些电信号经由数码相机内部的电子电路处理后，转化为数字信号，并保存在存储媒介中。

这就是相机成像的基本原理。

通过光学和电子技术的协作，相机能够将所拍摄到的场景转化为影像，记录下来并保存供我们观赏和分享。

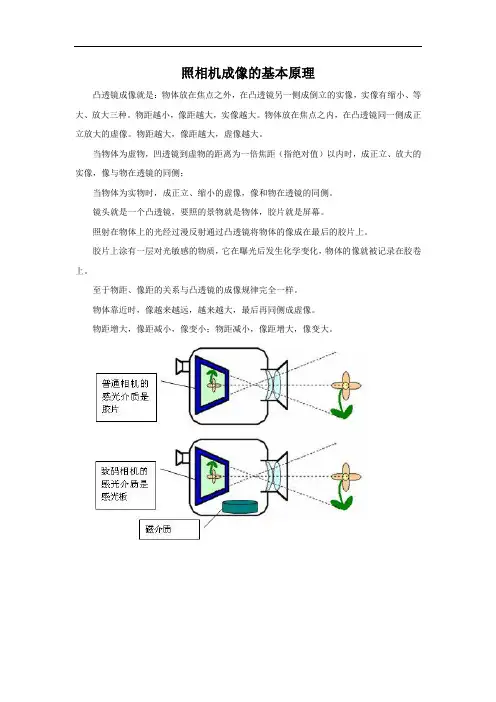

照相机成像的基本原理
凸透镜成像就是：物体放在焦点之外，在凸透镜另一侧成倒立的实像，实像有缩小、等大、放大三种。

物距越小，像距越大，实像越大。

物体放在焦点之内，在凸透镜同一侧成正立放大的虚像。

物距越大，像距越大，虚像越大。

当物体为虚物，凹透镜到虚物的距离为一倍焦距（指绝对值）以内时，成正立、放大的实像，像与物在透镜的同侧；
当物体为实物时，成正立、缩小的虚像，像和物在透镜的同侧。

镜头就是一个凸透镜，要照的景物就是物体，胶片就是屏幕。

照射在物体上的光经过漫反射通过凸透镜将物体的像成在最后的胶片上。

胶片上涂有一层对光敏感的物质，它在曝光后发生化学变化，物体的像就被记录在胶卷上。

至于物距、像距的关系与凸透镜的成像规律完全一样。

物体靠近时，像越来越远，越来越大，最后再同侧成虚像。

物距增大，像距减小，像变小；物距减小，像距增大，像变大。

相机成像原理相机成像原理是指相机通过镜头将物体的光线聚焦在感光元件上，形成可见的影像。

了解相机成像原理对于摄影爱好者来说是非常重要的，因为它可以帮助我们更好地掌握摄影技巧，提高拍摄质量。

在本文中，我们将深入探讨相机成像原理的相关知识。

首先，让我们来了解一下相机的基本构造。

相机主要由镜头、快门和感光元件组成。

镜头负责将光线聚焦在感光元件上，快门则控制光线的进入时间，感光元件则是将光线转化为电信号的核心部件。

在拍摄过程中，光线首先通过镜头进入相机内部。

镜头会将光线聚焦在感光元件上，并形成倒立的实物影像。

这是因为镜头会根据物体的位置和大小将光线进行折射和聚焦，形成实物的倒立影像。

接着，快门会打开一段时间，让光线进入感光元件，感光元件会将光线转化为电信号，最终形成数字图像。

在相机成像原理中，镜头起着至关重要的作用。

不同的镜头会对光线进行不同的折射和聚焦，从而形成不同的影像效果。

广角镜头可以拍摄更宽广的景象，长焦镜头可以拍摄更远的物体，微距镜头可以拍摄更小的物体。

因此，选择合适的镜头对于拍摄效果至关重要。

此外，感光元件也是相机成像原理中的重要组成部分。

感光元件的大小和材质会直接影响到图像的清晰度和噪点程度。

较大的感光元件可以吸收更多的光线，从而提高图像的清晰度，减少噪点的出现。

而不同的感光元件材质也会影响到图像的色彩还原和动态范围。

因此，选择合适的感光元件对于拍摄效果也是非常重要的。

总的来说，相机成像原理是一个复杂而又精密的过程，它涉及到光学、物理、电子等多个领域的知识。

只有深入了解相机成像原理，我们才能更好地掌握摄影技巧，拍摄出更加优秀的作品。

希望通过本文的介绍，读者们能对相机成像原理有所了解，从而在摄影过程中有所帮助。

一、人眼成像的原理摄影又称摄影术，就是人们通使用照相机把反射在景物上的光线，通过镜头在感光材料上感光而形成影像的过程。

所以有些国家把照相机称为“照光机”，这是比较准确的，也就是说，摄影的过程并不是把景物摄录下来，而是把景物反射出的光线记录在感光材料上，形成的影像本不是景物的影像，而是光线在感光材料上形成了潜影。

照相机最早是谁发明的已无从查考，但第一个在底片的银盐上成像的是法国人达盖尔，就是今天的数码成像也是在达盖尔的银盐成像的基础上发展起来的，成像的原理一直不变。

归根结底，照相机是对人眼的仿生，照相机成像的原理与人眼看到景物在视网膜上成像的原理也是一样的——当然人眼比世界上最先进的照相机都更为先进，结构也更为复杂。

下图就是人眼接受外界光线而成像的结构图。

（这可是UU比照着生物老师的教科书画的，差点累死）图（1）简约眼视网膜像的形成图从上图我们可以看出，人眼中的晶状体就如同一个凸透镜，物体AB经过晶体透过节点后，会在视网膜上形成像ab，当然进入眼中的光线还必须通过瞳孔而到达后主焦点，而瞳孔则会根据光线的强弱自动调节其开孔大小。

眼睛之所以能看见周围的各种物体，一是必须有光，二是眼球内可以成像的构造。

当我们睁开眼睛，从周围物体发射或反射而来的光，穿过瞳孔和晶状体，聚集在眼睛后面的视网膜上，形成这些物体的图像。

连接视网膜的视神经立即把这些信息传送到大脑，所以我们就能看到这些物体。

人以左右眼看同样的对象，两眼所见角度不同，在视网膜上形成的像并不完全相同，这两个像经过大脑综合以后就能区分物体的前后、远近，从而产生立体视觉。

当然就这一点而言，照相机只相当于人的一只眼，不可能产生立体的感觉了。

二、照相机的工作原理明白了以上的道理，我们就很容易理解照相机的成像原理了。

下图是简易照相机的成像光路图。

图（2）照相机成像原理图被摄物发出或反射的光线，被照相机镜头汇聚，由摄影者调整镜头，在胶片平面处产生清晰的影像，当按下快门使胶片曝光时，就会把这个影像记录下来，通过冲洗就可以印制成照片。

相机工作原理相机是一种用来捕捉、记录和保存静止图像或动态图像的设备。

无论是专业摄影师还是普通用户，对相机的工作原理都有一定的了解能够更好地利用相机拍摄出高质量的图像。

一、光学成像相机的工作原理首先涉及到光学成像。

当我们按下快门按钮时，相机会通过镜头来聚焦光线。

光线通过镜头后会通过凸透镜组或反射镜组的光学元件将光线聚焦在感光元件上。

二、感光元件感光元件是相机的核心部件，负责将光线转化为电信号。

常见的感光元件有两种，一种是CCD（Charge-coupled Device）元件，另一种是CMOS（Complementary Metal-Oxide-Semiconductor）元件。

1. CCD元件CCD元件是相机中最早使用的感光元件之一，它由一系列微小的光敏单元组成，每个光敏单元记录光线的亮度和颜色。

当光线照射到CCD上时，光敏单元会释放出电荷，然后电荷被整合和放大后通过数模转换器转换为数字图像信号，进而存储到存储介质中。

2. CMOS元件CMOS元件是目前较为常见的感光元件之一。

与CCD不同，CMOS元件的每个光敏单元都有自己的转换电路和放大器。

当光线照射到CMOS上时，每个光敏单元会产生电荷并转换为电压信号。

该信号经过放大后再经由模数转换器转换为数字图像信号。

三、图像处理相机在感光元件上记录下来的图像本身还不是最终的图像，需要经过图像处理的步骤来优化和修饰图像。

图像处理包括以下几个方面：1. 色彩处理：调整图像的色调、饱和度和对比度等参数，使图像更加真实、生动。

2. 噪声处理：通过降噪算法来去除图像中的噪点，提高图像的清晰度和细节。

3. 锐化处理：增强图像的边缘细节，使图像更加清晰和锐利。

4. 曝光和白平衡校正：校正图像的曝光程度和白平衡，使图像的亮度和色温更加准确。

四、存储和输出经过图像处理后的图像将被存储到相机的存储介质中，如内置存储卡或外接存储卡。

存储介质的容量和速度直接影响了相机的拍摄能力和连拍速度。
