MIPS汇编代码MIPS汇编代码是MIPS微处理器的汇编语言，由MIPS Technologies公司开发。
它是一种低级编程语言，允许程序员直接控制处理器的寄存器和指令。
MIPS汇编代码通常用于嵌入式系统和实时系统，因为它可以提供对硬件的精细控制和高性能。
MIPS汇编代码由一系列指令组成，每条指令由一个操作码和零个或多个操作数组成。
操作码指定要执行的操作，而操作数指定操作的参数。
MIPS汇编代码中的指令可以分为以下几类：算术和逻辑指令：这些指令用于执行算术和逻辑运算，例如加、减、乘、除、与、或、非等。
数据传送指令：这些指令用于在寄存器和内存之间传送数据。
控制流指令：这些指令用于控制程序的执行流程，例如跳转、分支、调用和返回等。
系统指令：这些指令用于与系统进行交互，例如加载和存储程序和数据、读写I/O设备等。
MIPS汇编代码通常使用以下语法：label: instruction operand1, operand2, ...其中，label是指令的标签，instruction是指令的操作码，operand1、operand2等是指令的操作数。
MIPS汇编代码的程序结构通常包括以下几个部分：数据段：数据段用于存储程序中使用的数据，包括常量、变量和数组等。
代码段：代码段用于存储程序的指令。
堆栈段：堆栈段用于存储程序的局部变量和临时数据。
MIPS汇编代码的编译过程通常包括以下几个步骤：预处理：预处理阶段将源代码中的宏和条件编译指令进行处理。
汇编：汇编阶段将源代码中的指令转换成机器码。
链接：链接阶段将汇编生成的机器码与库函数和系统库进行链接，生成可执行文件。
MIPS汇编代码的优点包括：高性能：MIPS汇编代码可以提供高性能，因为它可以直接控制处理器的寄存器和指令。
精细的控制：MIPS汇编代码允许程序员对硬件进行精细的控制，这对于嵌入式系统和实时系统非常重要。
可移植性：MIPS汇编代码可以移植到不同的MIPS处理器上，因为MIPS处理器具有相同的指令集架构。
mips汇编语言指令MIPS（Microprocessor without Interlocked Pipeline Stages）是一种精简指令集（RISC）架构的计算机处理器。
它的指令集被广泛应用于各种领域，包括嵌入式系统、操作系统和编译器等。
本文将介绍一些常见的MIPS汇编语言指令。
1. 加载和存储指令MIPS提供了一系列用于数据传输的指令。
其中，lw（load word）指令用于从内存中加载一个字（32位数据）到寄存器中，sw（store word）指令用于将一个字存储到内存中。
例如，lw $t0, 0($s0)表示将从地址$s0偏移量为0的内存位置加载一个字到$t0寄存器中。
2. 算术和逻辑指令MIPS提供了一系列用于算术和逻辑运算的指令。
例如，add指令用于将两个寄存器中的值相加，并将结果存储到目标寄存器中。
而and 指令用于对两个寄存器中的值进行按位与操作，并将结果存储到目标寄存器中。
例如，add $t0, $s0, $s1表示将$s0和$s1中的值相加，并将结果存储到$t0寄存器中。
3. 分支和跳转指令MIPS提供了一系列用于控制程序流程的指令。
其中，beq（branch if equal）指令用于在两个寄存器中的值相等时跳转到目标地址。
而j （jump）指令用于无条件跳转到目标地址。
例如，beq $t0, $t1, label表示如果$t0和$t1中的值相等，则跳转到标签为label的位置。
4. 移位指令MIPS提供了一系列用于移位操作的指令。
其中，sll（shift left logical）指令用于将一个寄存器中的值左移指定的位数，并将结果存储到目标寄存器中。
例如，sll $t0, $s0, 2表示将$s0中的值左移2位，并将结果存储到$t0寄存器中。
5. 系统调用指令MIPS提供了一系列用于进行系统调用的指令。
其中，syscall指令用于触发系统调用，并根据不同的系统调用号执行相应的操作。

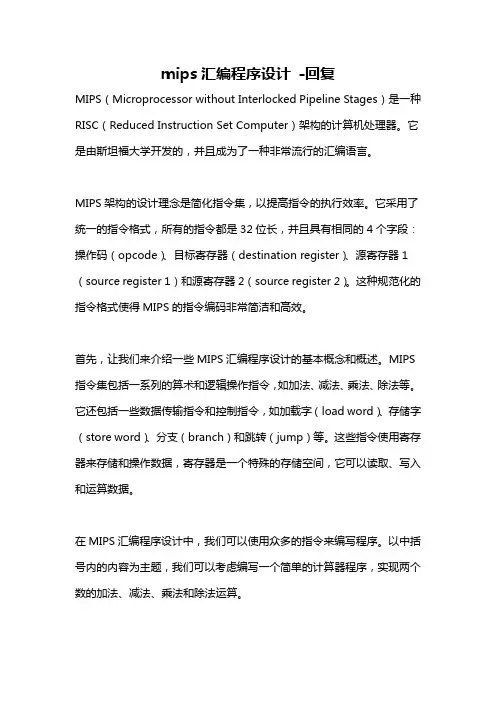

mips汇编程序设计-回复MIPS（Microprocessor without Interlocked Pipeline Stages）是一种RISC（Reduced Instruction Set Computer）架构的计算机处理器。
它是由斯坦福大学开发的，并且成为了一种非常流行的汇编语言。
MIPS架构的设计理念是简化指令集，以提高指令的执行效率。
它采用了统一的指令格式，所有的指令都是32位长，并且具有相同的4个字段：操作码（opcode）、目标寄存器（destination register）、源寄存器1（source register 1）和源寄存器2（source register 2）。
这种规范化的指令格式使得MIPS的指令编码非常简洁和高效。
首先，让我们来介绍一些MIPS汇编程序设计的基本概念和概述。
MIPS 指令集包括一系列的算术和逻辑操作指令，如加法、减法、乘法、除法等。
它还包括一些数据传输指令和控制指令，如加载字（load word）、存储字（store word）、分支（branch）和跳转（jump）等。
这些指令使用寄存器来存储和操作数据，寄存器是一个特殊的存储空间，它可以读取、写入和运算数据。
在MIPS汇编程序设计中，我们可以使用众多的指令来编写程序。
以中括号内的内容为主题，我们可以考虑编写一个简单的计算器程序，实现两个数的加法、减法、乘法和除法运算。
首先，我们需要确定使用哪些寄存器来存储和操作数据。
MIPS架构提供了32个通用目标寄存器（0-31），我们可以根据需要选择使用哪些寄存器。
在本文中，我们将使用寄存器2和3来存储输入的两个数，寄存器4来存储计算结果。
接下来，我们需要编写程序的伪代码。
伪代码是一种类似于编程语言的描述方式，它可以帮助我们更好地理解和设计程序。
下面是我们的伪代码：1. 读取输入的两个数2. 计算加法结果3. 计算减法结果4. 计算乘法结果5. 计算除法结果6. 输出计算结果现在，我们可以将伪代码转换为MIPS汇编指令。
MIPS汇编学习MIPS汇编学习 mips汇编不同于x86汇编，属于精简指令集，常见于路由器等⼀些嵌⼊式设备中。
mips汇编没有对堆栈的直接操作，也就是没有push和pop指令，mips汇编中保留了32个通⽤寄存器，但是不同于x86汇编，mips汇编中没有ebp/rbp寄存器。
mips每条指令都⽤固定的长度，每条指令都是四个字节，所以内存数据的访问必须以32位严格对齐，这⼀点也不同于x86汇编。
通过⼀个demo，⽤mips-linux-gnu-gcc编译，通过IDA远程调试，来理解mips汇编中的⼀些概念。
#include<stdio.h>int sum(int a,int b){return a+b;}int main(){int a=1,b=2,c;c=sum(a,b);printf("%d\n",c);return 0;}32个通⽤寄存器的功能和使⽤约定定义如下：mips汇编中重要的寄存器： 1.堆栈指针$sp，也就是$29指向堆栈的栈顶，类似于x86中的ebp和rbp指针； 2.$0寄存器的值始终为常数0； 3.PC寄存器保留程序执⾏的下⼀条指令，相当于x86架构中的eip寄存器； 4.参数传递的时候，$a0-$a3寄存器保存函数的前四个参数，其他的参数保存在栈中； 5.$ra寄存器，保存着函数的返回地址，这⼀点也不同于x86汇编中将返回地址保存在栈中。
在函数A执⾏到调⽤函数B的指令时，函数调⽤指令复制当前的$PC寄存器的值到$RA寄存器，然后跳转到B函数去执⾏，即当前$RA寄存器的值就是函数执⾏结束时的返回地址。
如上图所⽰，调⽤sum函数之前，$ra寄存器的值是0x7f62eca8。
进⼊分⽀延迟槽之后，$ra寄存器的值被赋值为$pc寄存器的下⼀条指令地址。
在结束sun函数调⽤之后，通过：jr $ra指令跳转回main函数继续执⾏。
5.mips架构下，对静态数据段的访问，通过$gp寄存器配合基址寻址来实现； 7.$30寄存器表⽰帧指针，指向正在被调⽤的栈桢，mips和x86由于堆栈结构的区别，调⽤栈时会出现⼀些不同。
655556 op rs rtrd shamtfunct 65516op rs rt⽴即数操作626op跳转地址MIPS逆向（三）--汇编指令集MIPS有三种指令格式：R型功能：寄存器-寄存器ALU操作（算术运算，逻辑运算）I型功能：条件分⽀，跳转J型功能：跳转MIPS常⽤指令集lb / lh / lw :从存储器中读取⼀个byte/half word/word的数据到寄存器中.sb/sh/sw:把⼀个byte/half word/word的数据从寄存器存储到存储器中mov/movz/movn: 复制，n为负，z为零。
mov $1,$2; movz $1,$2,$3($3为零则复制$2到$1)。
trap: 根据地址向量转⼊管态。
eret: 从异常中返回到⽤户态。
算术类：add/addu: 把两个定点寄存器的内容相加;u为不带符号加,如 rd = rs + rtaddi/addiu: 把⼀个寄存器的内容加上⼀个⽴即数;u为不带符号加。
rd = rs + imsub/subu：把两个定点寄存器的内容相减。
rd = rs - rtdiv/divu: 两个定点寄存器的内容相除。
mul/mulu: 两个定点寄存器的内容相乘。
slt/slti/sltui:如果rs的值⼩于rt，那么设置rd的值为1,否则设置rd的值为0。
rd = (rs < rt) ? 1 : 0 ; rd = (rs < im) ? 1 : 0逻辑类：and/andi:与运算，两个寄存器中的内容相与 ;i为⽴即数。
rd = rs & rt ; rd = rs & imor/ori: 或运算。
rd = rs | rt ; rd = rs | imxor/xori:异或运算。
rd = rs ^ rt ;rd = rs ^ imnor/nori: 取反运算。
rd = !(rs | rt)跳转类：j/jr/jal/jalr: j直接跳转 PC = { (PC+4) [31,28] , addr, 00}；jr使⽤寄存器跳转 PC = rs； jal $31 = PC;PC = {(PC+4)[31,28],addr,00}beq/beqz/benz/bne: 条件转移eq相等，z零，ne不等。
MIPS指令系统和汇编语言MIPS（Microprocessor without Interlocked Pipeline Stages）指令系统，是一种以RISC（Reduced Instruction Set Computer，精简指令集计算机）为基础的处理器架构。
作为一种广泛应用于嵌入式系统和计算机组成的指令集架构，MIPS指令系统以其简洁高效的特性而受到广泛关注和应用。
一、MIPS指令系统概述MIPS指令系统的设计目标之一是提高处理器的性能，并降低设计的复杂性。
它采用了统一的指令格式，包括操作码、源操作数以及目的操作数等字段，使得指令的译码和执行过程更加高效。
此外，MIPS的指令集还支持延迟槽、流水线和分支延迟等特性，以进一步提升指令执行的效率。
二、MIPS指令格式MIPS指令格式遵循统一的规则，包括三种基本类型的指令格式：R 型、I型和J型指令。
R型指令主要用于寄存器之间的操作，包括算术运算、逻辑运算等；I型指令用于立即数和寄存器之间的操作，涵盖了数据传输、分支跳转等功能；J型指令主要用于无条件跳转。
三、MIPS指令编码和寻址方式MIPS指令采用固定长度的指令编码格式，使得指令的解析和处理更加高效。
在寻址方面，MIPS支持多种寻址方式，包括立即寻址、寄存器寻址和间接寻址等。
这些灵活的寻址方式使得MIPS指令更加适用于不同的计算需求。
四、MIPS汇编语言MIPS汇编语言是一种用于编写MIPS指令的低级语言。
它是一种基于文本的表示形式，使用助记符来表示不同的指令和操作。
MIPS汇编语言具有简单易学的特性，更加接近底层硬件的工作原理，使得程序员可以更加精准地控制和优化程序的执行过程。
五、MIPS指令系统的应用由于MIPS指令系统的优越性能和灵活性，它被广泛应用于各种领域。
在嵌入式系统中，MIPS处理器可以实现高性能和低功耗的设计，广泛应用于智能手机、路由器、电视机等设备中。
在计算机组成和操作系统领域，MIPS指令系统被用于讲解和研究计算机的工作原理和底层机制。
汇编语言的类型汇编语言是一种底层的编程语言，它与计算机硬件密切相关，常用于控制硬件的操作。
汇编语言的类型也有多种，下面将分别介绍。
1. x86汇编语言x86汇编语言是一种广泛使用的汇编语言，主要用于Intel和AMD 处理器。
它是一种基于寄存器的汇编语言，通过寄存器来访问内存和其他设备。
x86汇编语言非常灵活，可以用来编写各种类型的应用程序，包括操作系统、驱动程序、安全软件等。
2. ARM汇编语言ARM汇编语言是一种使用ARM处理器的汇编语言。
ARM处理器是一种低功耗的处理器，广泛应用于移动设备和嵌入式系统。
ARM 汇编语言是基于寄存器的汇编语言，也可以通过其他方式来访问内存和其他设备。
ARM汇编语言通常用于编写嵌入式系统的驱动程序和操作系统。
3. MIPS汇编语言MIPS汇编语言是一种使用MIPS处理器的汇编语言。
MIPS处理器是一种高性能的处理器，常用于路由器、交换机和数字信号处理器等。
MIPS汇编语言是基于寄存器的汇编语言，也可以通过其他方式来访问内存和其他设备。
MIPS汇编语言通常用于编写嵌入式系统的驱动程序和操作系统。
4. AVR汇编语言AVR汇编语言是一种使用AVR微控制器的汇编语言。
AVR微控制器是一种低功耗的微控制器，广泛应用于嵌入式系统、电子设备和工业控制等领域。
AVR汇编语言主要基于寄存器，也可以通过其他方式来访问内存和其他设备。
AVR汇编语言通常用于编写嵌入式系统的驱动程序和操作系统。
5. SPARC汇编语言SPARC汇编语言是一种使用SPARC处理器的汇编语言。
SPARC处理器是一种高性能的处理器，常用于服务器和超级计算机等。
SPARC汇编语言主要基于寄存器，也可以通过其他方式来访问内存和其他设备。
SPARC汇编语言通常用于编写操作系统和高性能计算程序等。
总结汇编语言的类型有很多种，不同的汇编语言适用于不同的处理器和应用场景。
汇编语言虽然比高级语言难以学习和使用，但它可以直接控制硬件，因此在某些特定的应用领域中有着不可替代的作用。
MIPS汇编指令学习MIPS汇编语⾔基础 MIPS的系统结构及设计理念⽐较先进，其指令系统经过通⽤处理器指令体系MIPS I、MIPS II、MIPS III、MIPS IV、MIPS V，以及嵌⼊式指令体系MIPS16、MIPS32到MIPS64的发展。
MIPS32的架构是⼀种基于固定长度的定期编码指令集，并采⽤导⼊/存储（load/store)数据模型。
经改进，这种架构可⽀持⾼级语⾔的优化执⾏。
在路由器中，经常使⽤的⼀种MIPS架构就是MIPS32。
MIPS寄存器 RISC的⼀个显著特点就是⼤量使⽤寄存器。
因为寄存器的存取可以在⼀个时钟周期内完成，同时简化了寻找⽅式，所以，MIPS32的指令中除了加载/存储指令以外，都使⽤寄存器或者⽴即数作为操作数，以便让编译器通过保持对寄存器内数据的频繁存取进⼀步优化代码的⽣成性能。
MIPS32寄存器分为两类：通⽤寄存器（GPR)和特殊寄存器。
1、通⽤寄存器（GPR） 在MIPS体系结构中有32个通⽤寄存器，在汇编程序中可以⽤编号$0~$31表⽰，也可以⽤寄存器的名字表⽰，如$sp、$t1、$ta等，如图，堆栈是从内存的⾼地址⽅向向低地址⽅向增长的。
编号寄存器名称寄存器描述0 zero第0号寄存器，其值始终为01$at保留寄存器2～3$v0~v1values, 保存表达式或函数返回结果4-7$a0~a3aruments, 作为函数的前4个参数8～15$t0~$t7temporaries，供汇编程序使⽤的临时寄存器16～23$s0~$s7saved values，⼦函数使⽤时需要先保存原寄存器的值24～25$t8~t9temporaries, 供汇编程序的临时寄存器，补充$t0~t726~27$k0~$k1保留，中断处理函数使⽤28$gp global pointer，全局指针29$sp stack pointer, 堆栈指针，指向堆栈的栈顶30$fp frame pointer, 保存栈指针31$ra return address, 返回地址$0：即$zero，该寄存器总是返回0，为0这个有⽤常数提供了⼀个简洁的编码形式。
