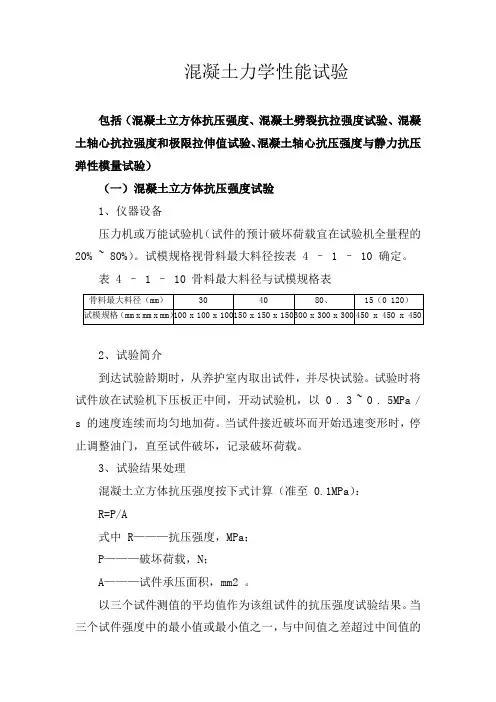

混凝土力学性能试验包括（混凝土立方体抗压强度、混凝土劈裂抗拉强度试验、混凝土轴心抗拉强度和极限拉伸值试验、混凝土轴心抗压强度与静力抗压弹性模量试验）（一）混凝土立方体抗压强度试验1、仪器设备压力机或万能试验机（试件的预计破坏荷载宜在试验机全量程的20% ~ 80%）。
试模规格视骨料最大料径按表 4 – 1 – 10 确定。
表 4 – 1 – 10 骨料最大料径与试模规格表2、试验简介到达试验龄期时，从养护室内取出试件，并尽快试验。
试验时将试件放在试验机下压板正中间，开动试验机，以 0 . 3 ~ 0 . 5MPa / s 的速度连续而均匀地加荷。
当试件接近破坏而开始迅速变形时，停止调整油门，直至试件破坏，记录破坏荷载。
3、试验结果处理混凝土立方体抗压强度按下式计算（准至 0.1MPa）：R=P/A式中 R———抗压强度，MPa；P———破坏荷载，N；A———试件承压面积，mm2 。
以三个试件测值的平均值作为该组试件的抗压强度试验结果。
当三个试件强度中的最小值或最小值之一，与中间值之差超过中间值的15% 时，取中间值。
当三个试件强度中的最大值和最小值，与中间值之差均超过中间值的 15% 时，该组试验应重做。
混凝土的立方体抗压强度以边长为 150mm 的立方体试件的试验结果为标准，其他尺寸试件的试验结果均应换算成标准值。
对边长为100mm 的立方体试件，试验结果应乘以换算系数 0.95；边长为 300mm、450mm 的立方体试件，试验结果应分别乘以换算系数 1.17、1.36（该系数应根据工程特点试验确定，在无试验资料时可参考本系数使用）。
（二）混凝土劈裂抗拉强度试验1、主要仪器设备仪器设备主要为压力机或万能试验机与垫条。
劈裂抗拉强度试验应采用 150mm x 150mm x 150mm 的立方体试模作为标准试模。
制作标准试件所用混凝土骨料的最大粒径不应大于40mm。
必要时采用非标准尺寸的立方体试件，非标准试件混凝土的试模规格视骨料最大粒径按表 4 – 1 – 10“骨料最大粒径与试模规格表”选用。
