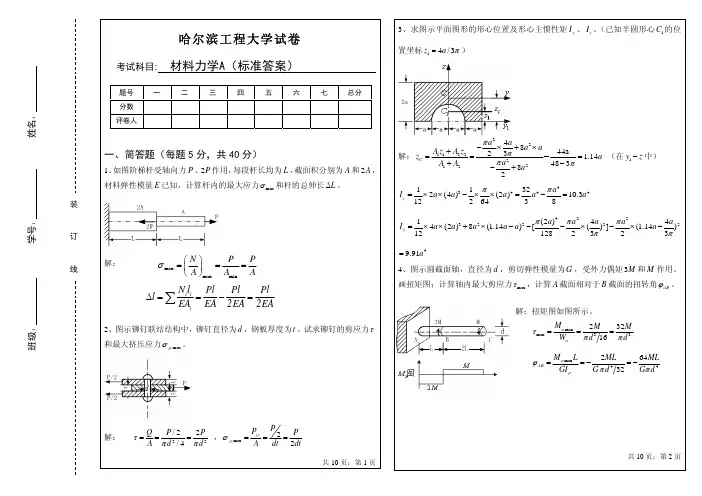

§I −1 截面的静矩和形心位置如图I −1所示平面图形代表一任意截面，以下两积分表一任意截面，以下两积分ïþïýü==òòA z S A y S A y Az d d （I −1）分别定义为该截面对于z 轴和y 轴的静矩。
轴的静矩。
静矩可用来确定截面的形心位置。
由静力学中确定物体重心的公式可得心的公式可得ïïþïïýü==òòA A z z A A y y AC ACd d利用公式（I −1），上式可写成，上式可写成ïïþïïýü====òòA S A A z z A SA Ay y y A C z A C d d （I −2） 或þýü==C y C z Az S Ay S （I −3）ïïþïýü==A S z A S y y C z C（I −4）如果一个平面图形是由若干个简单图形组成的组合图形，则由静矩的定义可知，整个图形对某一坐标轴的静矩应该等于各简单图形对d A C Zz y y y C Z c O 图I −1 Z 同一坐标轴的静矩的代数和。
即：同一坐标轴的静矩的代数和。
即：ïïþïïýü==åå==ni ci i y ni ci i z z A S y A S 11（I −5）式中A i 、y ci 和z ci 分别表示某一组成部分的面积和其形心坐标，n 为简单图形的个数。
单图形的个数。
将式（I −5）代入式（I −4），得到组合图形形心坐标的计算公式为ïïïïïþïïïïýü==åååå====ni ini c iic ni ini c i i c AzA z A y A y 1111（I −6）例题I −1 图a 所示为对称T 型截面，求该截面的形心位置。
材料力学形心计算公式(一)材料力学形心计算公式1. 面积形心计算公式面积形心是用来描述一个平面图形相对于一个参考点的几何特征。
下面是计算不同平面图形的面积形心的公式：•长方形：面积形心的x坐标为长方形中心点的x坐标，y坐标为长方形中心点的y坐标。
•圆形：面积形心的x坐标为圆形中心点的x坐标，y坐标为圆形中心点的y坐标。
•三角形：面积形心的x坐标为三角形各顶点x坐标的平均值，y 坐标为三角形各顶点y坐标的平均值。
•多边形：对于不规则多边形，可以使用叠加面积形心的方法计算。
将多边形分解成若干个三角形或四边形，然后计算每个小形状的面积形心，最后取加权平均值作为整个多边形的面积形心。
2. 体积形心计算公式体积形心是用来描述一个立体图形相对于一个参考点的几何特征。
下面是计算不同立体图形的体积形心的公式：•长方体：体积形心的x坐标为长方体中心点的x坐标，y坐标为长方体中心点的y坐标，z坐标为长方体中心点的z坐标。
•圆柱体：体积形心的x坐标为圆柱体中心点的x坐标，y坐标为圆柱体中心点的y坐标，z坐标为圆柱体高度的一半。
•球体：体积形心的x坐标为球体中心点的x坐标，y坐标为球体中心点的y坐标，z坐标为球体中心点的z坐标。
•其他立体图形：对于其他不规则立体图形，可以使用积分的方法计算体积形心。
将图形切割成无穷小的微元，然后对每个微元求解体积形心，最后求解加权平均值得到整个图形的体积形心。
3. 弯曲形心计算公式弯曲形心是用来描述一个截面相对于一个参考轴线的几何特征。
下面是计算不同截面的弯曲形心的公式：•矩形截面：弯曲形心的x坐标为矩形截面中心点的x坐标，y坐标为矩形截面中心点的y坐标。
•圆形截面：弯曲形心的x坐标为圆形截面中心点的x坐标，y坐标为圆形截面中心点的y坐标。
•其他截面：对于其他不规则截面，可以使用积分的方法计算弯曲形心。
将截面分解成无穷小的微元，然后对每个微元求解弯曲形心，最后求解加权平均值得到整个截面的弯曲形心。
参数方程的形心坐标公式形心，也称作质心或重心，是指一个平面图形或三维空间图形的重心位置，即该图形的所有质点的平均位置。
在几何学中，求解形心坐标是一个重要的问题，可以通过参数方程来计算。
参数方程是一种表示曲线或曲面的方程，其中自变量通常表示为参数。
在二维平面上，一个曲线的参数方程可以表示为x = f(t), y = g(t)，其中t是参数，f(t)和g(t)是关于t的函数。
同样，在三维空间中，一个曲面的参数方程可以表示为x = f(u, v), y = g(u, v), z = h(u, v)，其中u和v是参数，f(u, v), g(u, v)和h(u, v)是关于u和v 的函数。
对于一个平面图形的形心，可以使用参数方程的形心坐标公式来计算。
对于一个曲线，形心坐标公式可以表示为：x̄= (1/L) ∫[a,b] x(t)ρ(t)dtȳ= (1/L) ∫[a,b] y(t)ρ(t)dt其中L是曲线的弧长，[a,b]是参数t的取值范围，x(t)和y(t)分别是曲线上点的x坐标和y坐标的函数，ρ(t)是曲线上点的单位质量。
同样地，对于一个曲面，形心坐标公式可以表示为：x̄ = (1/S) ∬[D] x(u, v)ρ(u, v)dAȳ = (1/S) ∬[D] y(u, v)ρ(u, v)dAz̄ = (1/S) ∬[D] z(u, v)ρ(u, v)dA其中S是曲面的面积，[D]是参数u和v所确定的曲面上的区域，x(u, v)，y(u, v)和z(u, v)分别是曲面上点的x坐标、y坐标和z坐标的函数，ρ(u, v)是曲面上点的单位质量，dA是曲面上的面积元素。
形心坐标公式的推导可以通过对参数t、u和v进行积分来得到。
在计算形心时，需要确定曲线或曲面上每个点的密度分布，即单位质量。
通常情况下，可以假设质量均匀分布在曲线或曲面上，即单位质量在整个曲线或曲面上是恒定的。
形心坐标公式的应用非常广泛。
在工程学中，形心坐标公式可以用于计算物体的质心位置，从而确定物体的平衡状态。
作出图中AB杆的受力图。
A处固定铰支座B处可动铰支座作出图中AB、AC杆及整体的受力图。
B、C光滑面约束A处铰链约束DE柔性约束作图示物系中各物体及整体的受力图。
AB杆：二力杆E处固定端C处铰链约束（1）运动效应：力使物体的机械运动状态发生变化的效应。
（2）变形效应：力使物体的形状发生和尺寸改变的效应。
3、力的三要素：力的大小、方向、作用点。
4、力的表示方法：（1）力是矢量，在图示力时，常用一带箭头的线段来表示力；（注意表明力的方向和力的作用点！）（2）在书写力时，力矢量用加黑的字母或大写字母上打一横线表示，如F、G、F1等等。
5、约束的概念：对物体的运动起限制作用的装置。
6、约束力（约束反力）：约束作用于被约束物体上的力。
约束力的方向总是与约束所能限制的运动方向相反。
约束力的作用点，在约束与被约束物体的接处7、主动力：使物体产生运动或运动趋势的力。
作用于被约束物体上的除约束力以外的其它力。
8、柔性约束：如绳索、链条、胶带等。
(1)约束的特点：只能限制物体原柔索伸长方向的运动。
(2)约束反力的特点：约束反力沿柔索的中心线作用，离开被约束物体。
（）9、光滑接触面：物体放置在光滑的地面或搁置在光滑的槽体内。
（1）约束的特点：两物体的接触表面上的摩擦力忽略不计，视为光滑接触面约束。
被约束的物体可以沿接触面滑动，但不能沿接触面的公法线方向压入接触面。
（2）约束反力的特点：光滑接触面的约束反力沿接触面的公法线，通过接触点，指向被约束物体。
（）10、铰链约束：两个带有圆孔的物体，用光滑的圆柱型销钉相连接。
约束反力的特点:是方向未定的一个力；一般用一对正交的力来表示，指向假定。
（）11、固定铰支座（1）约束的构造特点：把中间铰约束中的某一个构件换成支座，并与基础固定在一起，则构成了固定铰支座约束。
（2）约束反力的特点：固定铰支座的约束反力同中间铰的一样，也是方向未定的一个力；用一对正交的力来表示，指向假定。
()12、可动铰支座（1）约束的构造特点把固定铰支座的底部安放若干滚子，并与支撑连接则构成活动铰链支座约束，又称锟轴支座。

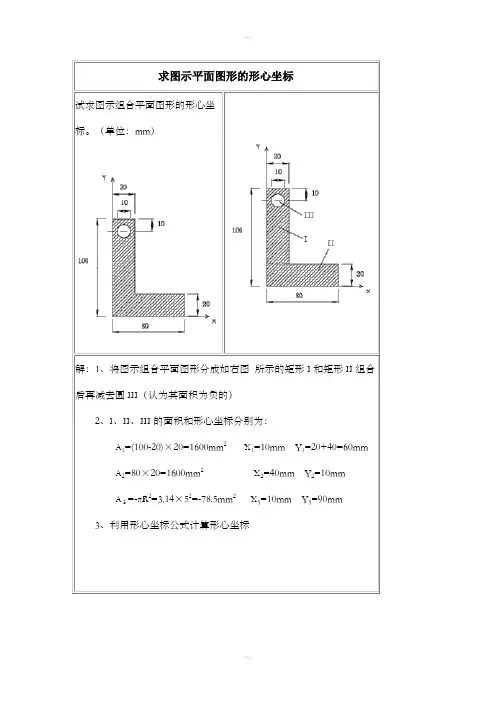

求图示平面图形的形心坐标
试求图示组合平面图形的形心坐
标。
（单位：mm）
解：1、将图示组合平面图形分成如右图所示的矩形I和矩形II组合后再减去圆III（认为其面积为负的）
2、I、II、III的面积和形心坐标分别为：
A1=(100-20)×20=1600mm2X1=10mm Y1=20+40=60mm
A2=80×20=1600mm2X2=40mm Y2=10mm
A３=-πR2=3.14×52=-78.5mm2X3=10mm Y3=90mm
3、利用形心坐标公式计算形心坐标
知识点：
1、重心：物体的重力的合力作用点称为物体的重心。
（与组成该物体的物质有关）
2、形心：物体的几何中心。
（只与物体的几何形状和尺寸有关，与组成该物体的物质无关）
一般情况下重心和形心是不重合的，只有物体是由同一种均质材料构成时，重心和形心才重合。
3、平面图形的形心坐标公式：
(１)、分割法：
工程中的零部件往往是由几个简单基本图形组合而成的，在计算它们的形心时，可先将其分割为几个基本图形，利用查表法查出每个基本图形的形心位置与面积，然后利用形心计算公式求出整体的形心位置。
此法称为分割法。
(２)、负面积法：
仍然用分割法的公式，只不过去掉部分的面积用负值。
上式中的A
i 是每一个基本图形的面积；X
i
、Y
i
分别是每一个基本图形的形心的
X、Y坐标。
上述两种方法可以分别使用，也可以同时使用。
建筑力学与结构、结构力学与建筑构造练习册（宁大专升本）姓名：学号：班级：任课教师：杭州科技职业技术学院作业一、静力学基本概念(一)判断题：1、使物体运动状态发生改变的效应称为力的内效应。
（ ⨯ ）2、在两个力作用下处于平衡的杆件称为二力杆。
（ √ ）3、力的可传性原理适用于任何物体。
（ ⨯ ）4、约束是使物体运动受到限制的周围物体。
（ √ ）5、画物体受力图时，只需画出该物体所受的全部约束反力即可。
（ ⨯ ）(二)选择题：1、对刚体来说，力的三要素不包括以下要素（ B ）。
（A ）大小 （B ）作用点 （C ）方向 （D ）作用线2、刚体受不平行的三个力作用而平衡时，此三力的作用线必（ C ）且汇交于一点。
（A ）共点 （B ）共线 （C ）共面 （D ）不能确定3、光滑圆柱铰链约束的约束反力通常有（ B ）个。
（A ）一 （B ）二 （C ）三 （D ）四4、如图所示杆ACB ，其正确的受力图为（ A ）。
（A ）图A （B ）图B （C ）图C （D ）图D成绩D（A ）（D ）（C ）5、下图中刚架中CB 段正确的受力图应为（ D ）。
（A ）图A （B ）图B （C ）图C （D ）图D(三)分析题：1、画出下图所示各物体的受力图，所有接触面均为光滑接触面，未注明者，自重均不计。
解：(a)取球为研究对象，作受力图如下：∙C G(b)60︒(c)F CFB (C)F B∙ABC GAR(b)取刚架为研究对象，作受力图如下：(c)取梁为研究对象，作受力图如下：2、画出下图所示各物体的受力图，所有接触面均为光滑接触面，未注明者，自重均不计。
解：(a)先取AC 杆为研究对象，作受力图如下：(a) AC 杆、BC 杆、整体(b)AC 杆、BC 杆、整体q (c) AB 杆、BC 杆、整体 CAAx F B R F或：BB R60︒ Ay F BF CCx F再取BC 杆为研究对象，作受力图如下：最后取整体为研究对象，作受力图如下：(b) 先取AC 杆为研究对象，作受力图如下：再取BC 杆为研究对象，作受力图如下：最后取整体为研究对象，作受力图如图所示：BF BF CxFF 'T 'BB A F A Ax FAy FB Cx F F 'Bx F By FA Ax FAy FBBx FBy F(c) 先取AB 杆为研究对象，作受力图如下：再取BC 杆为研究对象，作受力图如上：最后取整体为研究对象，作受力图如下：二、平面汇交力系(一)判断题：1、求平面汇交力系合力的几何作图法称为力多边形法。
形心和质心的计算公式形心和质心是两个在物理和几何中常用的概念。
形心（centroid）通常用于描述一个几何体（如平面图形或立体体积）的几何中心，它可以看作是几何体各个部分的平均位置。
质心（center of mass）是一个物体内各个质点的加权平均位置，根据质量分布确定。
下面是形心和质心的计算公式：1. 形心的计算公式：对于一个平面图形，形心的计算公式为：x = (x₁+ x₂+ x₃+ ... + xₙ) / ny = (y₁+ y₂+ y₃+ ... + yₙ) / n其中，(x₁, y₁), (x₂, y₂), ..., (xₙ, yₙ) 是图形上的各个点的坐标，n 是点的数量。
对于一个立体体积，形心的计算公式类似，只是在三维空间中进行计算：x = (x₁+ x₂+ x₃+ ... + xₙ) / ny = (y₁+ y₂+ y₃+ ... + yₙ) / nz = (z₁+ z₂+ z₃+ ... + zₙ) / n2. 质心的计算公式：对于一个物体，质心的计算公式为：x = (m₁x₁+ m₂x₂+ m₃x₃+ ... + mₙxₙ) / (m₁+ m₂+ m₃+ ... + mₙ)y = (m₁y₁+ m₂y₂+ m₃y₃+ ... + mₙyₙ) / (m₁+ m₂+ m₃+ ... + mₙ)z = (m₁z₁+ m₂z₂+ m₃z₃+ ... + mₙzₙ) / (m₁+ m₂+ m₃+ ... + mₙ)其中，(x₁, y₁, z₁), (x₂, y₂, z₂), ..., (xₙ, yₙ, zₙ) 是物体上各个质点的坐标，m₁, m₂, ..., mₙ是相应质点的质量。
请注意，以上的计算公式是对离散点的情况进行的。
对于连续分布的情况，需要使用积分来进行计算。
《工程力学》试题库第一章静力学基本概念4. 试计算图中力F对于O点之矩。
解：M O(F)=07. 试计算图中力F对于O点之矩。
解： M O(F)= -Fa8.试计算图中力F对于O点之矩。
解：M O(F)= F(l＋r)19. 画出杆AB的受力图。
24. 画出销钉A的受力图。
物系受力图26. 画出图示物体系中杆AB、轮C、整体的受力图。
29. 画出图示物体系中支架AD、BC、物体E、整体的受力图。
30. 画出图示物体系中横梁AB、立柱AE、整体的受力图。
32. 画出图示物体系中梁AC、CB、整体的受力图。
第二章平面力系3. 图示三角支架由杆AB，AC铰接而成，在A处作用有重力G，求出图中AB，AC所受的力（不计杆自重）。
解:（1）取销钉A画受力图如图所示。
AB、AC杆均为二力杆。
（2）建直角坐标系，列平衡方程：∑F x＝0，-F AB+F AC cos60°＝0∑F y＝0，F AC sin60°-G＝0（3）求解未知量。
F AB＝0.577G（拉）F AC＝1.155G（压）4.图示三角支架由杆AB，AC铰接而成，在A处作用有重力G，求出图中AB，AC所受的力（不计杆自重）。
解（1）取销钉A画受力图如图所示。
AB、AC杆均为二力杆。
（2）建直角坐标系，列平衡方程：∑F x＝0，F AB-F AC cos60°＝0∑F y＝0，F AC sin60°-G＝0（3）求解未知量。
F AB＝0.577G（压）F AC＝1.155G（拉）6. 图示三角支架由杆AB，AC铰接而成，在A处作用有重力G，求出图中AB，AC所受的力（不计杆自重）。
解（1）取销钉A画受力图如图所示。
AB、AC杆均为二力杆。
（2）建直角坐标系，列平衡方程：∑F x＝0，-F AB sin30°+F AC sin30°＝0∑F y＝0， F AB cos30°+F AC cos30°-G＝0（3）求解未知量。
形心坐标计算公式
形心计算公式是∫∫Dxdxdy=重心横坐标×D的面积，∫∫Dydxdy=重心纵坐标×D的面积。
形心就是截面图形的几何中心，质心是针对实物体而言的，而形心是针对抽象几何体而言的，对于密度均匀的实物体，质心和形心重合。
n维空间中一个对象X的几何中心或形心是将X分成矩相等的两部分的所有超平面的交点。
非正式地说，它是X 中所有点的平均。
如果一个对象具有一致的密度，或者其形状和密度具有某种对称性足以确定几何中心，那么它的几何中心和质量中心重合，该条件是充分但不是必要的。
工程力学答案详解1-1试画出以下各题中圆柱或圆盘的受力图。
与其它物体接触处的摩擦力均略去。
解：1-2 试画出以下各题中AB 杆的受力图。
(a) B(b)(c)(d)A(e)A(a)(b) A(c)A(d)A(e)(c)(a)(b)解：1-3 试画出以下各题中AB 梁的受力图。
(d)(e)BB(a)B(b)(c)F B(a)(c)F (b)(d)(e)解：1-4 试画出以下各题中指定物体的受力图。
(a) 拱ABCD ；(b) 半拱AB 部分；(c) 踏板AB ；(d) 杠杆AB ；(e) 方板ABCD ；(f) 节点B 。
解：(a)F (b)W(c)(d)D(e)F Bx(a)(b)(c)(d)D(e)W(f)(a)D(b)B(c)BF D1-5 试画出以下各题中指定物体的受力图。
(a) 结点A ，结点B ；(b) 圆柱A 和B 及整体；(c) 半拱AB ，半拱BC 及整体；(d) 杠杆AB ，切刀CEF 及整体；(e) 秤杆AB ，秤盘架BCD 及整体。
解：(a)(d) FC(e)WB (f)F FBC(c)(d)AT F BAF (b)(e)(b)(c)(d)(e)CAA C’CDDB2-2 杆AC 、BC 在C 处铰接，另一端均与墙面铰接，如图所示，F 1和F 2作用在销钉C 上，F 1=445 N ，F 2=535 N ，不计杆重，试求两杆所受的力。
解：(1) 取节点C 为研究对象，画受力图，注意AC 、BC 都为二力杆，(2) 列平衡方程：12140 sin 600530 cos6005207 164 o y AC o x BC AC AC BC F F F F F F F F F N F N=⨯+-==⨯--=∴==∑∑ AC 与BC 两杆均受拉。
2-3 水平力F 作用在刚架的B 点，如图所示。
如不计刚架重量，试求支座A 和D 处的约束力。
解：(1) 取整体ABCD 为研究对象，受力分析如图，画封闭的力三角形：(2)F 1F FDF F AF D211 1.122D A D D A F F FF F BC AB AC F F F F F =====∴===2-4 在简支梁AB 的中点C 作用一个倾斜45o 的力F ，力的大小等于20KN ，如图所示。
