压缩机振动信号频谱分析与故障诊断

振动信号的频谱分析与故障诊断频谱分析是一种常用的信号处理技术，可以对振动信号进行分析和故障诊断。

本文将介绍频谱分析的原理和应用，并探讨其在故障诊断中的作用。

一、频谱分析的原理频谱分析是将一个信号分解成一系列频率成分的过程。

它基于傅里叶变换原理，将时域上的信号转换为频域上的频谱。

通过频谱分析，可以更直观地了解信号的频率特性和频率成分。

在振动信号处理中，频谱分析可以帮助我们获取振动信号的频率谱。

频率谱可以用图形表示，横轴表示频率，纵轴表示振幅。

通过分析频率谱，可以发现信号中的主要频率成分，从而进行故障诊断和分析。

二、频谱分析的方法1. 傅里叶变换（Fourier Transform）傅里叶变换是将信号从时域转换到频域的重要方法。

它将一个连续时域的信号转换为一个连续频域的频谱。

傅里叶变换可以精确地表示信号的频谱信息，但对计算机实现来说，计算量较大。

2. 快速傅里叶变换（Fast Fourier Transform，FFT）为了克服傅里叶变换的计算复杂度，人们提出了快速傅里叶变换算法。

FFT是一种高效的离散傅里叶变换方法，可以在计算机上快速计算信号的频谱。

FFT广泛应用于振动信号处理中，可以实时获得信号的频谱特征。

三、频谱分析在故障诊断中的应用1. 故障特征提取频谱分析可以帮助我们提取振动信号中的故障特征。

不同的故障在频谱上表现出不同的频率成分和振幅分布。

通过比较正常信号和故障信号的频谱特征，可以判断故障类型和程度。

2. 故障诊断频谱分析可以根据特定故障的频率特征，对故障进行诊断。

例如，对于轴承故障，通常会在频谱上出现与旋转频率相关的峰值，通过检测这些峰值可以判断轴承是否发生故障。

3. 故障监测与预警通过对振动信号进行实时频谱分析，可以实现故障的监测与预警。

当频谱中出现异常的频率成分时，说明设备可能存在故障隐患，及早发现并采取措施进行维修，可以避免设备故障进一步恶化。

四、频谱分析的局限性频谱分析虽然是一种有效的振动信号处理方法，但也存在一定的局限性。

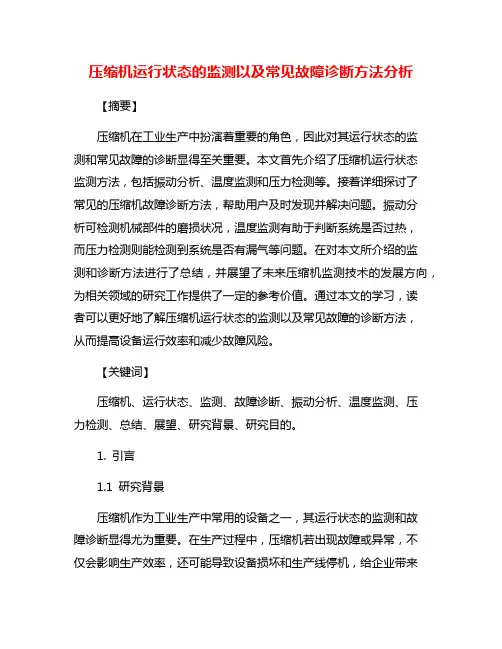

压缩机运行状态的监测以及常见故障诊断方法分析【摘要】压缩机在工业生产中扮演着重要的角色，因此对其运行状态的监测和常见故障的诊断显得至关重要。

本文首先介绍了压缩机运行状态监测方法，包括振动分析、温度监测和压力检测等。

接着详细探讨了常见的压缩机故障诊断方法，帮助用户及时发现并解决问题。

振动分析可检测机械部件的磨损状况，温度监测有助于判断系统是否过热，而压力检测则能检测到系统是否有漏气等问题。

在对本文所介绍的监测和诊断方法进行了总结，并展望了未来压缩机监测技术的发展方向，为相关领域的研究工作提供了一定的参考价值。

通过本文的学习，读者可以更好地了解压缩机运行状态的监测以及常见故障的诊断方法，从而提高设备运行效率和减少故障风险。

【关键词】压缩机、运行状态、监测、故障诊断、振动分析、温度监测、压力检测、总结、展望、研究背景、研究目的。

1. 引言1.1 研究背景压缩机作为工业生产中常用的设备之一，其运行状态的监测和故障诊断显得尤为重要。

在生产过程中，压缩机若出现故障或异常，不仅会影响生产效率，还可能导致设备损坏和生产线停机，给企业带来经济损失。

对压缩机的运行状态进行监测和故障诊断，可以及时发现问题并进行修复，保障设备的正常运行。

随着科技的发展，压缩机监测技术不断进步，涵盖了各种监测方法和故障诊断手段。

通过振动分析、温度监测和压力检测等多种手段，可以全面了解压缩机的运行状态，及时识别并解决潜在的故障问题。

对压缩机运行状态的监测和常见故障诊断方法的研究具有重要的意义，可以提高设备的可靠性和稳定性，确保生产过程的顺利进行。

1.2 研究目的研究目的：压缩机是工业生产中常用的设备之一，其运行状态直接影响到生产效率和设备的使用寿命。

对压缩机的运行状态进行监测和故障诊断具有重要意义。

本文旨在总结压缩机运行状态监测方法和常见故障诊断方法，为压缩机的运行管理提供参考。

通过分析压缩机的振动情况、温度变化以及压力波动等指标，可以及时发现并解决压缩机的故障问题，保障生产设备的正常运行。

基于振动测试的往复式压缩机的故障诊断往复式压缩机是一种常见的压缩机类型，通常被用于高压和高流量的气体压缩。

在使用过程中，往复式压缩机可能会出现一些故障，例如噪声、震动、温度升高等。

本文将探讨如何利用振动测试来诊断往复式压缩机的故障。

首先，振动测试是一种常用的非侵入式测试方法，它可以测量设备运行中的振动幅值、频率和相位等信息，以此来分析设备的状况。

在往复式压缩机中，振动测试可以帮助我们确定机器的工作状态、部件的磨损程度、以及可能存在的故障原因。

当我们进行振动测试时，需要注意以下一些关键参数:1. 测试位置：通常在旋转机械中，振动测试最佳的位置是轴承座，而在往复式压缩机中，最佳的测试位置通常是机器的振动基础或者整机支承底座。

2. 测试工具：采用合适的测试仪器和传感器，如加速度计和振动仪等，可以有效地记录机器的振动信号。

3. 参考标准：在进行振动测试时，我们需要对测试结果进行分析和对比。

这通常需要参考相关的标准或者预设的故障诊断参数。

利用振动测试来诊断往复式压缩机的故障，我们需要关注以下几个方面：1. 振动幅值变化：当往复式压缩机的负载情况发生变化时，机器的振动幅值会相应地改变。

如果振动幅值逐渐上升，可能表明机器出现了故障，需要进行诊断。

例如，如果排气压力下降，可以导致往复式压缩机输出气体的压力不足，从而增加机器的负载，引起机器振动幅值的变化。

2. 频率分析：通过频率分析可以判断机器振动是否存在谐波，以及生成谐波的位置和部件。

例如，当往复式压缩机气缸内的气体压缩不均匀时，可能会产生振动谐波。

3. 相位分析：相位分析可以帮助我们确定机器不同部件的运动速度和相互关系。

这有助于找出造成振动的具体部件，例如摆杆等。

需要注意的是，振动测试只能辅助诊断，不能完全替代其它故障测试方法。

在进行往复式压缩机的故障分析时，应该结合其它测试方法，如温度监测、压力传感器和噪声测试等。

这样才能全面了解机器的工作状态，找出并解决故障，确保设备运转平稳和可靠。

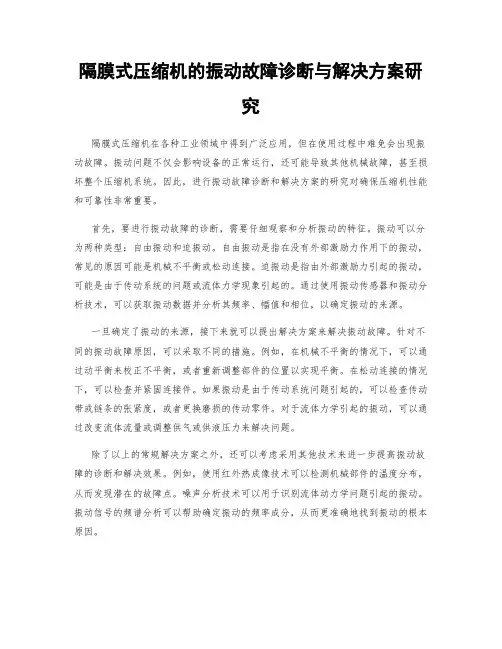

隔膜式压缩机的振动故障诊断与解决方案研究隔膜式压缩机在各种工业领域中得到广泛应用，但在使用过程中难免会出现振动故障。

振动问题不仅会影响设备的正常运行，还可能导致其他机械故障，甚至损坏整个压缩机系统。

因此，进行振动故障诊断和解决方案的研究对确保压缩机性能和可靠性非常重要。

首先，要进行振动故障的诊断，需要仔细观察和分析振动的特征。

振动可以分为两种类型：自由振动和迫振动。

自由振动是指在没有外部激励力作用下的振动，常见的原因可能是机械不平衡或松动连接。

迫振动是指由外部激励力引起的振动，可能是由于传动系统的问题或流体力学现象引起的。

通过使用振动传感器和振动分析技术，可以获取振动数据并分析其频率、幅值和相位，以确定振动的来源。

一旦确定了振动的来源，接下来就可以提出解决方案来解决振动故障。

针对不同的振动故障原因，可以采取不同的措施。

例如，在机械不平衡的情况下，可以通过动平衡来校正不平衡，或者重新调整部件的位置以实现平衡。

在松动连接的情况下，可以检查并紧固连接件。

如果振动是由于传动系统问题引起的，可以检查传动带或链条的张紧度，或者更换磨损的传动零件。

对于流体力学引起的振动，可以通过改变流体流量或调整供气或供液压力来解决问题。

除了以上的常规解决方案之外，还可以考虑采用其他技术来进一步提高振动故障的诊断和解决效果。

例如，使用红外热成像技术可以检测机械部件的温度分布，从而发现潜在的故障点。

噪声分析技术可以用于识别流体动力学问题引起的振动。

振动信号的频谱分析可以帮助确定振动的频率成分，从而更准确地找到振动的根本原因。

此外，定期的维护和保养也是预防和解决振动故障的重要措施。

定期检查和清洁设备，及时更换磨损的零件，润滑机械部件，可以减少机械故障的发生，从而降低振动的风险。

总之，隔膜式压缩机振动故障的诊断和解决方案研究是确保设备性能和可靠性的关键。

通过仔细观察和分析振动的特征，确定振动的来源，并采取相应的解决措施，可以降低振动故障的发生。

振动信号分析与故障诊断振动信号是在很多机械设备中常见的一个现象。

通过分析振动信号，可以获取各种设备的运行状态和性能指标，进而进行故障诊断和预测。

振动信号分析与故障诊断在工业生产中具有重要的应用价值。

振动信号分析是指对振动信号进行处理、提取特征，并进行分析和诊断。

振动信号携带了机械设备的运行状态信息，包含了频域、时域和幅值等多维度的数据。

通过对振动信号进行分析，可以获得设备的各种振动特征，如振动频率、振动幅值、振动模态等。

振动信号分析的方法包括频谱分析、时频分析、小波分析等。

其中，频谱分析是最为常用的方法之一。

频谱分析通过将时域的振动信号转化为频域信号，可以清晰地展示出不同频率分量所占的比例。

通过观察频谱图，可以得出关于故障频率或共振频率的信息。

振动信号的故障诊断是指通过分析振动信号的特征和变化，判断设备是否存在故障，并确定故障的类型和原因。

常见的故障类型包括轴承故障、齿轮故障、偏心故障等。

不同类型的故障在振动信号中表现出不同的特征，如频率的变化、幅值的异常等。

轴承故障是振动信号中常见的故障类型。

轴承故障通常表现为频谱中出现明显的多个高频峰。

通过分析这些高频峰的特点，可以确定轴承故障的类型，例如滚珠疲劳、滚道剥皮等。

另外，轴承故障还会引起振动信号的幅值增大和频率的变化。

齿轮故障是振动信号中另一常见的故障类型。

齿轮故障通常表现为频谱中出现特定的频率分量，称为齿轮特征频率。

通过分析这些特征频率的变化和幅值的异常，可以判断齿轮故障的类型，如齿面磨损、齿根断裂等。

振动信号分析与故障诊断的应用范围广泛。

在制造业中，振动信号分析可以用来监测和评估设备的性能和健康状况。

通过对振动信号进行实时监测和分析，可以及时发现设备的故障和异常，采取相应的维修和保养措施，避免因故障带来的生产停顿和损失。

在航空航天领域，振动信号分析与故障诊断可以应用于航空发动机、飞机结构和飞行控制系统等。

通过对振动信号进行监测和分析，可以判断航空设备的性能和可靠性，并提前做好维修和更换的准备，确保航空器的安全运行。

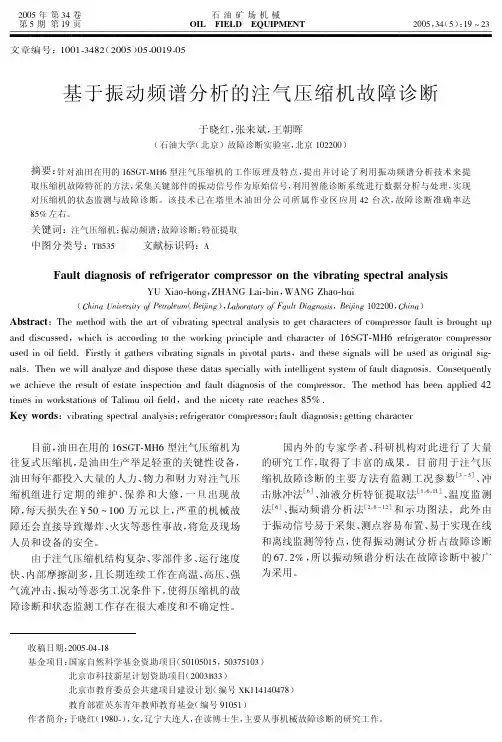

收稿日期：2005-04-18基金项目：国家自然科学基金资助项目（50105015，50375103）北京市科技新星计划资助项目（2003B33）北京市教育委员会共建项目建设计划（编号XK114140478）教育部霍英东青年教师教育基金（编号91051）作者简介：于晓红（1980-），女，辽宁大连人，在读博士生，主要从事机械故障诊断的研究工作。

文章编号：1001-3482（2005）05-0019-05基于振动频谱分析的注气压缩机故障诊断于晓红，张来斌，王朝晖（石油大学（北京）故障诊断实验室，北京102200）摘要：针对油田在用的16SGT-MH6型注气压缩机的工作原理及特点，提出并讨论了利用振动频谱分析技术来提取压缩机故障特征的方法，采集关键部件的振动信号作为原始信号，利用智能诊断系统进行数据分析与处理，实现对压缩机的状态监测与故障诊断。

该技术已在塔里木油田分公司所属作业区应用42台次，故障诊断准确率达85%左右。

关键词：注气压缩机；振动频谱；故障诊断；特征提取中图分类号：TB535 文献标识码：AFault diagnosis of refrigerator compressor on the vibrating spectral analysisYU Xiao-hong ，ZHANG Lai-bin ，WANG Zhao-hui（China University of Petroleum （Beijing ），Laboratory of Fault Diagnosis ，Beijing 102200，China ）Abstract ：The method with the art of vibrating spectral analysis to get characters of compressor fault is brought up and discussed ，which is according to the working principle and character of 16SGT-MH6refrigerator compressor used in oil field.Firstly it gathers vibrating signals in pivotal parts ，and these signals will be used as original sig-nals.Then we will analyze and dispose these datas specially with intelligent system of fault diagnosis.Consequently we achieve the result of estate inspection and fault diagnosis of the compressor.The method has been applied 42times in workstations of Talimu oil field ，and the nicety rate reaches 85%.Key words ：vibrating spectral analysis ；refrigerator compressor ；fault diagnosis ；getting character目前，油田在用的16SGT-MH6型注气压缩机为往复式压缩机，是油田生产举足轻重的关键性设备，油田每年都投入大量的人力、物力和财力对注气压缩机组进行定期的维护、保养和大修，一旦出现故障，每天损失在X 50Y 100万元以上，严重的机械故障还会直接导致爆炸、火灾等恶性事故，将危及现场人员和设备的安全。

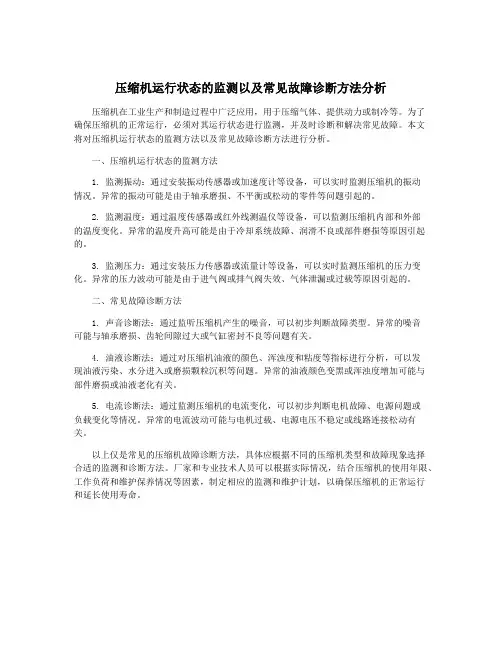

压缩机运行状态的监测以及常见故障诊断方法分析压缩机在工业生产和制造过程中广泛应用，用于压缩气体、提供动力或制冷等。

为了确保压缩机的正常运行，必须对其运行状态进行监测，并及时诊断和解决常见故障。

本文将对压缩机运行状态的监测方法以及常见故障诊断方法进行分析。

一、压缩机运行状态的监测方法1. 监测振动：通过安装振动传感器或加速度计等设备，可以实时监测压缩机的振动情况。

异常的振动可能是由于轴承磨损、不平衡或松动的零件等问题引起的。

2. 监测温度：通过温度传感器或红外线测温仪等设备，可以监测压缩机内部和外部的温度变化。

异常的温度升高可能是由于冷却系统故障、润滑不良或部件磨损等原因引起的。

3. 监测压力：通过安装压力传感器或流量计等设备，可以实时监测压缩机的压力变化。

异常的压力波动可能是由于进气阀或排气阀失效、气体泄漏或过载等原因引起的。

二、常见故障诊断方法1. 声音诊断法：通过监听压缩机产生的噪音，可以初步判断故障类型。

异常的噪音可能与轴承磨损、齿轮间隙过大或气缸密封不良等问题有关。

4. 油液诊断法：通过对压缩机油液的颜色、浑浊度和粘度等指标进行分析，可以发现油液污染、水分进入或磨损颗粒沉积等问题。

异常的油液颜色变黑或浑浊度增加可能与部件磨损或油液老化有关。

5. 电流诊断法：通过监测压缩机的电流变化，可以初步判断电机故障、电源问题或负载变化等情况。

异常的电流波动可能与电机过载、电源电压不稳定或线路连接松动有关。

以上仅是常见的压缩机故障诊断方法，具体应根据不同的压缩机类型和故障现象选择合适的监测和诊断方法。

厂家和专业技术人员可以根据实际情况，结合压缩机的使用年限、工作负荷和维护保养情况等因素，制定相应的监测和维护计划，以确保压缩机的正常运行和延长使用寿命。

机械振动信号的频谱分析与故障识别振动是机械设备运行过程中常见的现象，但当机械设备发生故障时，振动信号会发生变化，成为故障的重要指示。

为了准确判断机械设备故障原因，频谱分析成为一种常用的方法。

本文将探讨机械振动信号的频谱分析方法及其在故障识别中的应用。

一、频谱分析的基本原理频谱分析是将信号在频率域上进行分解，将信号分解成一系列频率成分的方法。

在机械振动信号的分析中，通常使用傅里叶变换将时域信号转换为频域信号。

傅里叶变换将振动信号分解成一系列正弦波，每个正弦波表示一种特定频率的振动成分。

通过分析每个频率成分的振幅和相位，就可以了解机械设备的振动状况和故障特征。

二、频谱分析在故障诊断中的应用1. 轴承故障诊断轴承是机械设备中常见发生故障的部件。

轴承故障通常表现为高频振动成分的增加。

通过频谱分析可以清晰地观察到高频部分的振动信号，进而判断轴承的磨损程度和故障类型。

2. 齿轮故障诊断齿轮传动是机械设备中常见的传动方式，但齿轮在长时间运行后容易出现故障，如齿面磨损、断齿等。

这些故障会产生特定的频率成分，通过频谱分析可以直观地观察到对应的频率峰值，进而确定齿轮故障的位置和类型。

3. 泵故障诊断泵是常见的机械设备之一，其内部复杂的运动机构容易受到外界因素的影响。

频谱分析可以帮助识别泵的不同故障类型，例如轴承故障、叶片磨损等。

三、频谱分析方法频谱分析有多种方法，常见的有傅里叶变换、快速傅里叶变换（FFT）、小波变换等。

1. 傅里叶变换傅里叶变换是一种精确的频谱分析方法，但计算量较大，不适用于实时监测。

可以通过将信号分段，再进行傅里叶变换来解决这一问题。

2. 快速傅里叶变换（FFT）FFT是一种将信号进行快速傅里叶变换的算法，通过采样和插值的方法，可以有效地降低计算时间。

FFT广泛应用于机械振动信号的频谱分析，尤其适用于实时监测和故障诊断。

3. 小波变换小波变换是一种时频分析方法，在处理非稳态信号方面比傅里叶变换更具优势。

压缩机运行状态的监测以及常见故障诊断方法分析压缩机是工业生产过程中常用的设备之一，它的运行状态的监测以及常见故障诊断方法对于保证生产效率和设备的正常运行非常重要。

压缩机的运行状态监测主要包括以下几个方面：1. 压缩机的振动监测：通过安装振动传感器，实时监测压缩机的振动情况。

如果振动超过正常范围，通常说明压缩机存在问题，可能需要进行维护或维修。

2. 压缩机的温度监测：通过安装温度传感器，实时监测压缩机的工作温度。

如果温度异常升高，可能是因为冷却系统故障、润滑油不足等原因引起的，需及时查找原因并进行处理。

3. 压缩机的压力监测：通过安装压力传感器，实时监测压力的变化。

根据不同的工况要求和操作手册中的参数，对压力进行监测，确保工作压力在合理范围内，避免故障的发生。

4. 压缩机的电流监测：通过安装电流传感器，实时监测电机的工作电流。

根据压缩机的额定电流值，对实际电流进行监测，如果电流异常偏高，可能是电机过载或者故障的表现。

常见的压缩机故障诊断方法包括以下几种：1. 观察法：通过观察压缩机的运行状态，包括外观、声音、振动等方面，判断是否存在异样。

如果发现压缩机表面有油迹，可能是因为密封件破损，需要更换。

2. 检查法：对压缩机的关键部件进行检查，包括电机、冷却系统、润滑系统等。

通过检查是否存在损坏、松动、积碳等情况，判断是否存在故障。

3. 测试法：利用专业的测试工具对压缩机的各项参数进行测试，如振动测试、温度测试、压力测试等。

通过测试结果，判断压缩机是否正常工作。

4. 经验法：根据经验判断，将故障归结于常见的故障原因，如电机过载、冷却不良、润滑不足等。

根据故障表现和经验进行初步判断，并进行相应的维修措施。

对于压缩机的故障诊断，还需要结合压缩机的使用环境、工作负载以及设备的维护情况进行分析。

定期对压缩机进行保养和维护，可以有效地提高设备的工作效率并延长使用寿命。

合理选择压缩机的型号和规格，根据实际需求进行调整和优化，也是防止故障发生的重要措施。

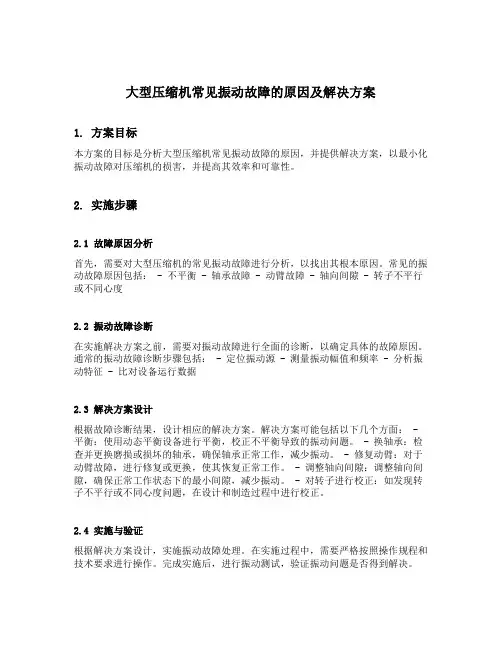

大型压缩机常见振动故障的原因及解决方案1. 方案目标本方案的目标是分析大型压缩机常见振动故障的原因，并提供解决方案，以最小化振动故障对压缩机的损害，并提高其效率和可靠性。

2. 实施步骤2.1 故障原因分析首先，需要对大型压缩机的常见振动故障进行分析，以找出其根本原因。

常见的振动故障原因包括： - 不平衡 - 轴承故障 - 动臂故障 - 轴向间隙 - 转子不平行或不同心度2.2 振动故障诊断在实施解决方案之前，需要对振动故障进行全面的诊断，以确定具体的故障原因。

通常的振动故障诊断步骤包括： - 定位振动源 - 测量振动幅值和频率 - 分析振动特征 - 比对设备运行数据2.3 解决方案设计根据故障诊断结果，设计相应的解决方案。

解决方案可能包括以下几个方面： - 平衡：使用动态平衡设备进行平衡，校正不平衡导致的振动问题。

- 换轴承：检查并更换磨损或损坏的轴承，确保轴承正常工作，减少振动。

- 修复动臂：对于动臂故障，进行修复或更换，使其恢复正常工作。

- 调整轴向间隙：调整轴向间隙，确保正常工作状态下的最小间隙，减少振动。

- 对转子进行校正：如发现转子不平行或不同心度问题，在设计和制造过程中进行校正。

2.4 实施与验证根据解决方案设计，实施振动故障处理。

在实施过程中，需要严格按照操作规程和技术要求进行操作。

完成实施后，进行振动测试，验证振动问题是否得到解决。

2.5 预防与维护为了保持压缩机的可靠性和效率，需要进行预防性维护和定期检查。

预防措施包括：- 定期检查和清洁轴承 - 定期检查和校准动臂 - 检查和调整轴向间隙 - 定期进行动静平衡测试3. 预期结果实施以上解决方案后，预期结果包括： - 减少大型压缩机的振动幅值和频率 - 增加压缩机的工作效率和可靠性 - 延长压缩机的使用寿命 - 减少维修和故障停机时间综上所述，通过分析大型压缩机常见的振动故障原因，并采取相关的解决方案，能够减少振动对压缩机的损害，提高其效率和可靠性。

故障诊断的分析方法石油化工行业转动设备常见的振动问题案例分析及解决方案1失效原因分析方法之一：充分必要法原因◆转子轴向反向串动◆副瓦磨损◆止推盘磨损◆轴位移探头损坏◆轴位移探头移动现象1.轴位移反向报警2.轴位移数值长期缓慢变化近期突变3.转速升高后轴位移反向增长4.探头各参数正常，GAP由-7.2~-2.6V5.压缩机出入口压力流量无明显变化6.止推主瓦回油与进油温度有温差7.各轴承振动及回油温度正常8.各工艺参数正常2双向推导，找出充分必要条件◆转子轴向反向串动>1、2、3、4、6；<0◆副瓦磨损>1、4、6>1+4、◆止推盘磨损>2、4、5、7、8、<0◆轴位移探头损坏>1、2、3、5、7、8、<3、5、7、8、1+2—4、◆轴位移探头移动>1、2、3、4、5、6、7、8、<5、6、7、8、1+2+3+4、3充分必要法的要点1.确定原因和现象，可由全员参与提供，原因力求多样，现象力求全面准确，为保证效果和全面，可由操作人员先发言，最后是领导发言。

（确定选民和候选人）2.开始双向推导论证，结果记录清晰，力求讨论充分，格式为“>1”3.根据结果统计，有几个原则，统计充分必要？；充分不必要？；必要不充分？；另外，应统计由现象推原因时的“＋”，说明与现象吻合的很好。

“—”说明是几个现象矛盾，应标清楚。

4“ ” 如无必要，勿增实体——奥卡姆剃刀定律 14世纪逻辑学家、圣方济各会修士奥卡姆的威廉提出的重要的科学思维 如果你有两个原因，它们都能解释观测到的事实，那么你应该使用简单的那个，直到发现更多的证据。

对于现象最简单的解释往往比较复杂的解释 更正确。

如果你有两个类似的解决方案，选择最简单的。

需要最少假设的解释最有可能是正确的。

如果某一原因既真又足以解释自然事物的特性，则我们不应当接受比这更多的原因。

5678大型机组的常见问题运行和检维修过程中常见的问题讨论和解决方案9常见问题1. 干扰信号◆某离心压缩机机组轴振动出现单点振动值异常波动现象，机组实际轴振动正常，3500监测系统存在问题，如何判断监测系统哪部分有问题？更换了前置器后，振动值未出现异常波动，图1和2为更换前置器前后的S8000图谱。

电动压缩机故障诊断的关键技术有哪些在现代工业和日常生活中，电动压缩机扮演着至关重要的角色。

从空调系统到制冷设备，从工业生产中的气体压缩到新能源汽车的空调系统，电动压缩机的稳定运行对于保障设备的正常工作和效率至关重要。

然而，就像任何机械设备一样，电动压缩机也可能会出现故障。

准确、及时地诊断出这些故障，并采取有效的修复措施，是确保其可靠运行的关键。

那么，电动压缩机故障诊断的关键技术究竟有哪些呢？首先，我们来谈谈振动监测技术。

电动压缩机在运行过程中会产生振动，而这些振动信号包含了丰富的关于设备运行状态的信息。

通过安装振动传感器，可以采集到压缩机的振动数据。

技术人员可以对这些数据进行分析，例如通过频谱分析来确定振动频率的组成。

如果出现异常的振动频率或振幅增大，可能意味着压缩机内部的部件存在磨损、松动或不平衡等问题。

比如，压缩机的轴弯曲、叶轮损坏或者轴承故障，都可能导致振动特征的改变。

温度监测也是一项重要的诊断技术。

电动压缩机在工作时会产生热量，各个部件的温度会在一定范围内变化。

通过在关键部位安装温度传感器，如压缩机的外壳、电机绕组、轴承等位置，可以实时监测温度。

如果温度超出正常范围，可能表示存在过热故障。

过热可能是由于润滑不良、冷却系统故障、过载运行或者部件之间的摩擦增大等原因引起的。

比如，当压缩机的润滑系统出现问题，导致轴承得不到充分的润滑，摩擦产生的热量就会使温度升高。

电流和电压监测同样不可或缺。

电动压缩机的电机运行电流和电压能够反映出其工作状态。

通过监测电流和电压的数值、波形和相位等参数，可以判断电机是否正常工作。

例如，如果电流突然增大，可能意味着电机存在过载、短路或者机械部件卡住等问题；而电压异常则可能是电源供应不稳定或者电机内部的电气故障导致的。

声学监测技术在故障诊断中也发挥着作用。

压缩机运行时产生的声音也包含了其运行状况的信息。

利用声学传感器采集声音信号，并通过声音分析软件进行处理和分析，可以发现异常的声音特征。

描述：双螺杆压缩机是海上石油平台的重要设备之一。

由于双螺杆压缩机组结构相对复杂，包含轴承、齿轮、螺杆等结构部件，造成机组振动信号中往往包含多种特征频率，对采用振动监测实现双螺杆压缩机故障诊断增加了难度，无...摘要：双螺杆压缩机是海上石油平台的重要设备之一。

由于双螺杆压缩机组结构相对复杂，包含轴承、齿轮、螺杆等结构部件，造成机组振动信号中往往包含多种特征频率，对采用振动监测实现双螺杆压缩机故障诊断增加了难度，无法有效地提取和区分各故障频率。

本文总结双螺杆压缩机常见且产生较复杂故障频率的机械故障，分析这些故障的振动频谱，提取频谱中频率特征，最后对比和总结故障频谱特征，进而找出区分每一种故障频率的特征，为振动监测实现双螺杆压缩机的有效诊断提供帮助。

1 前言双螺杆空气压缩机是海洋石油平台的重要设备之一，主要供仪表设备用气和公共用气等，与平台的其它系统有着密切的联系。

在平台高效正常的生产过程中，保证双螺杆压缩机的正常运行已成为日常监测维护的重要工作之一。

双螺杆压缩机具有可靠性高、动平衡强、占地面积小、容积效率高、结构简单等优点。

双螺杆压缩机是由相互啮合的阴阳螺杆，在壳体内按一定传动比以相反方向转动，通过减小工作容积对气体进行压缩。

一个完整的双螺杆压缩机组包括原动机（电动机）、传动机构（皮带传动或联轴器）和双螺杆压缩机。

这样整个机组就包含轴承、齿轮、螺杆、电机转子甚至皮带等较多易产生振动的部件，因此在机组振动频谱中多夹杂这些部件产生的正常振动频率或异常频率。

由于振动监测是对机械设备进行状态监测和故障诊断最常用的监测方法，因此通过振动监测实现对双螺杆压缩机组的诊断，需要提取和分析常见故障的振动频谱。

双螺杆压缩机组的振动测点布置图如图1所示。

根据双螺杆压缩机组的结构及多年的经验总结出压缩机常见且故障频率容易混杂的故障形式包括：轴承故障、电机转子条故障、齿轮故障、螺杆故障等。

下面分别对各种故障的振动特征进行分析。

离心齿式压缩机频谱分析及故障诊断赵利娜【摘要】对离心齿式压缩机因振动较大导致报警停车的联锁故障进行了研究.采用多通道同步数据采集系统对压缩机进行了频谱分析,主要采集了振动幅值的时域波形、频谱特征及轴心轨迹,分析数据可知高速转子存在不平衡的情况和摩擦故障.对离心齿式压缩机主机进行拆箱检查,发现大齿轮和高速转子的推力盘存在摩擦刮痕,验证了分析结果,重新校核转子动平衡和修复转子后机组运行正常.频谱分析为机组故障的解决提供了有效依据和方法.%The interlocking failure of the geared centrifugal compressor due to vibration was studied. The multi-channel synchronous data acquisition system is used to analyze the compressor spectrum. The maximum amplitude of the time domain waveform, spectral characteristics and axis trajectory of vibration amplitude were mainly collected. Analysis data showed that the high speed rotor was unbalanced and had frictional fault. The centrifugal compressor of the centrifugal compressor was checked and found that there was a frictional scratch on the thrust disc of the large gear and the high speed rotor, which verified the analysis results. After the rotor dynamic balancing was checked and repaired again, the unit runs normally. Spectrum Analysis provided an effective basis and method for solving the compressor malfunction.【期刊名称】《化工装备技术》【年(卷),期】2018(039)002【总页数】7页(P52-58)【关键词】离心齿式压缩机;频谱分析;故障诊断;振动;摩擦【作者】赵利娜【作者单位】中石化集团南京化工机械有限公司【正文语种】中文【中图分类】TH4520 引言离心齿式压缩机因其处理流量大、压缩比高、功耗小等优点被逐渐应用于冶炼、制药、污水处理等领域。
