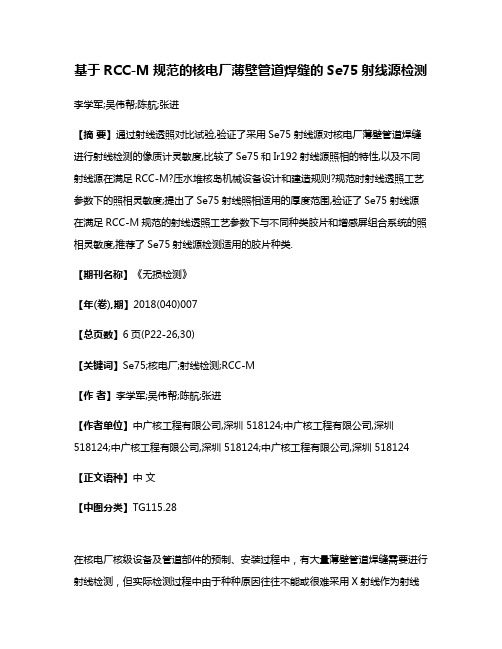

基于RCC-M规范的核电厂薄壁管道焊缝的Se75射线源检测李学军;吴伟帮;陈航;张进【摘要】通过射线透照对比试验,验证了采用Se75射线源对核电厂薄壁管道焊缝进行射线检测的像质计灵敏度,比较了Se75和Ir192射线源照相的特性,以及不同射线源在满足RCC-M?压水堆核岛机械设备设计和建造规则?规范时射线透照工艺参数下的照相灵敏度;提出了Se75射线照相适用的厚度范围,验证了Se75射线源在满足RCC-M规范的射线透照工艺参数下与不同种类胶片和增感屏组合系统的照相灵敏度,推荐了Se75射线源检测适用的胶片种类.【期刊名称】《无损检测》【年(卷),期】2018(040)007【总页数】6页(P22-26,30)【关键词】Se75;核电厂;射线检测;RCC-M【作者】李学军;吴伟帮;陈航;张进【作者单位】中广核工程有限公司,深圳 518124;中广核工程有限公司,深圳518124;中广核工程有限公司,深圳 518124;中广核工程有限公司,深圳 518124【正文语种】中文【中图分类】TG115.28在核电厂核级设备及管道部件的预制、安装过程中，有大量薄壁管道焊缝需要进行射线检测，但实际检测过程中由于种种原因往往不能或很难采用X射线作为射线源进行检测；而采用常规的γ射线源Ir192检测时，因能量相对较高，透照薄壁工件后灵敏度通常达不到规范要求，同时底片的影像质量较差。
Se75射线源作为一种能量相对较低的γ射线源，被广泛用在石油、化工以及压力容器等行业薄壁工件的射线检测中，尤其该源适用的透照厚度范围正好能弥补用Ir192射线源进行薄壁工件检测的不足。
当前国内CPR1000核电机组核级部件的设计建造规范并未将Se75射线源列为规范允许的射线源。
为此，在核级管道的实际预制安装阶段采用Ir192源对薄壁管道焊缝进行射线检测时，若底片灵敏度无法满足规范要求，往往存在无合适γ射线源可用的问题。
为此，需要分析研究使用核电规范以外γ射线源的关键技术，必要时进行对比验证试验，探讨使用Se75射线源检测薄壁核级管道焊缝时的透照灵敏度能否满足规范要求，以及进一步优化在RCC-M《压水堆核岛机械设备设计和建造规则》规范框架要求下使用该射线源进行射线检测的合理工艺参数。
X射线和Se75检测的对比与分析摘要：Se75＋AGFA-D4型胶片和X射线源＋AGFA-C7型胶片采用相同的透照条件，拍摄同样的试件所得到底片，灵敏度和清晰度的区别关键词：Se7 、AGFA-D4、AGFA-C7、X射线源在发电机组的建设过程中，有大量的高中低压管道要进行安装，为了保证质量，对这些管道的金属监督和检验也越来越显得重要。
金属监督和检验主要包括无损检验和理化检验。
再具体划分，无损检验又包括射线、超声波、渗透、涡流、磁粉等五大常规检验方法。
理化则分为化学分析、光谱分析，硬度检验和金相分析等几种。
无损检验能够保证安装焊口没有危害的超标缺陷，使得管道能够承受长期运行的高温高压，而理化检验能够保证安装管道的材质不被错用，免除电厂在以后运行过程的后顾之忧。
这些检验和分析方法对于保证发电厂的安全运行都起到相当重要的作用。
下面主要介绍电力管道施工射线检测工作使用X射线和Se75的对比。
一、电力管道施工无损检测工作目前现状由于国家经济发展的需求大力兴建电站，进而产生巨大的经济效益和社会效益。
目前为了保证发电厂的安全运行，对安装质量要求十分严格。
然而在管道的施工中，尤其是重要管道的无损检测工作，面临着工艺技术和施工难度相对较大的问题。
1、检测技术、工艺目前在电力管道施工中，射线检测一般要求使用定向X射线探伤机进行依次曝光。
采取的工艺为：低能射线(250Kv)配以中颗粒胶片，定向X射线探伤机+AGFA-C7型胶片。
此工艺在目前的施工过程中，实施的相对成熟稳定，能确保实现规范要求的检测灵敏度，从而能真实反映管道焊接质量。
2、实际施工当中存在的问题（特殊位置）在过热器和再热器管子在炉上与联箱焊接等安装时，焊缝要求100%射线检测，而且要求高效、高质量的及时完成检测任务，确保安装施工的连续性，要采用定向X射线探伤机单张透照。
实施难度较大，降低了工作效率，增加了检测成本，有的位置根本不能定向X 射线探伤机透照，不能实现焊缝100%射线检测的要求。
Se75射线源的主要参数及曝光公式Se75射线源的主要参数及曝光公式摘要：通过对Se75特性的分析和试验，得出了Se75的主要参数平均能量、透照厚度、半值层及透照曝光量经验公式。
主题词：能量、透照厚度、半值层、曝光量⽬前⼯业射线照相中常⽤的射线源有X射线、γ射线，由于各⾃的缺点⽽存在⼀定的局限性，如X射线能量低、穿透⼒弱、透照宽容度⼩、现场条件制约性⼤，Ir192、Co60等γ射线线质硬、透照灵敏度低、透照厚度下限值较⼤等。
九⼗年代末，⼀种名叫Se75（硒）的γ射线源在⼯业射线照相中得到应⽤，它可以较好地解决上述局限性。
但查阅⼤量⽂献及有关资料均未发现⼀些实⽤性的参数及曝光量公式，使得实际使⽤时很不⽅便。
本⽂通过对该射线的特性分析及⼤量的试验，得出了平均能量、半值层、透照厚度等重要参数及曝光量的经验公式。
⼀．Se75射线特性：Se75（质量数为75，其中质⼦数为34，中⼦数为41）是⼀种⼈⼯放射性同位素，由中⼦俘获反应所得（说明：这种反应是反应堆中放射性同位素最普遍常⽤的反应，将封装在适当容器中的元素或其化合物，在反应堆中受中⼦照射，取出后即可直接应⽤或经过化学处理后使⽤）。
半衰期120.4天，⽐活度1.45*104Ci/g，衰变⽅式为轨道电⼦俘获，衰变常数Kr为2.04R.cm2/h.mCi，γ当量为0.24毫克镭/毫居⾥，主要能线谱9根，相应能量为（MeV）：0. 066、0.097、0.121、0.136、0.199、 0.265、0.280、 0.304、0.401。
Se75反应过程如下：n,γ EC74Se 75Se 75Asσ=30b 120.4d(式中：n：中⼦，γ：γ射线，σ：核反应的中⼦俘获截⾯，b：截⾯单位（靶），EC：轨道电⼦俘获，d：天)Se75在不同活度下可制成的射源尺⼨见表⼀。
表⼀：不同活度下射源尺⼨⼆．Se75能线的平均能量我们平时在选择射线源时的⼀个重要依据是该射线的穿透能⼒如何，⽽决定穿透能⼒的就是该射线的能量。
薄壁小型球形储罐Se75双源γ射线全景曝光检测的研究摘要：我国已经将se75γ射线探伤技术引进到了设备安装质量检测当中，一般的薄壁小型球形储罐质量检测要进行100%rt的探伤。
目前的x射线探伤技术，不但需要的探伤时间长，效率低，而且工作量非常大。
ir192进行全景曝光，其底片的灵敏度不够高，而se75灵敏度高于ir192，并且se75的适用厚度范围正好弥补ir192。
所以对se75γ射线探伤技术在薄壁小型球形储罐质量检测方面的研究具有非常重要的价值。
本文结合中海壳牌南海石化惠州乙烯环氧乙烷/乙二醇项目的两个360m3球形储罐se75双源γ射线全景曝光检测经验，针对薄壁小型球形储罐射线检测的特点，进行了试验对比及其研究，分析总结了应考虑的技术问题。
以便以后具有借鉴之意义。
关键词：薄壁小型球形储罐；se75；全景曝光；检测abstract: china has se75 gamma rays detection technology import to equipment installation quality testing of the thin small spherical tank general quality testing to be 100% rt detection. the x-ray detection technology, not only need testing time is long, low efficiency, and the workload is very big. to view ir192 exposure, the sensitivity of the film is not good enough and the se75 sensitivity is higher than ir192, and the applicable scope se75 just make up for ir192 thickness. so for se75 gamma rays testing technique in the thin wall smallspherical tanks in the inspection of the quality of the research has important value. combining with the cspc epoxy ethane/ethylene glycol huizhou ethylene project two 360 m3 spherical tanks se75 dual-source gamma rays panoramic exposure test experience, according to small spherical tanks thin-walled x-ray testing of the characteristics of experimental comparison and research, this paper analyzes the technical problems should be considered. with the meaning of the reference for later.keywords: thin small spherical tanks; se75; panorama exposure; detection中图分类号：v448.15+1文献标识码：a 文章编号：引言本世纪se75γ射线探伤已经被引进到了我国,首先已被我国电建施工单位进行适用性分析、研究及其试用,已取得了非常不错的效果。
