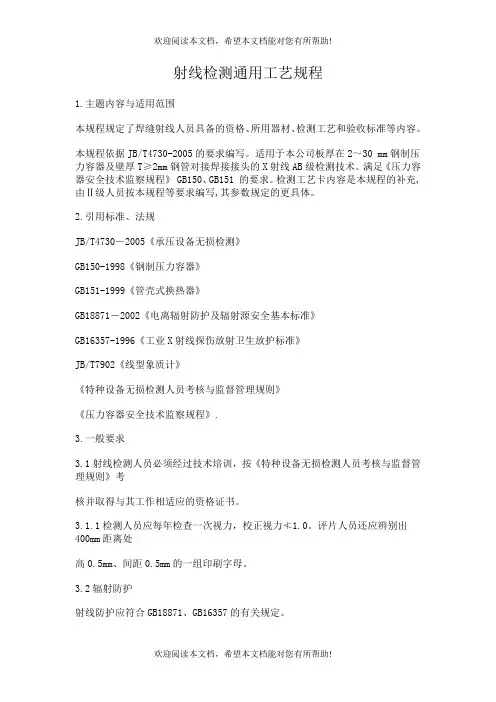

射线检测通用工艺规程
1. 主题内容与适用范围本规程规定了焊缝射线人员具备的资格、所用器材、检测工艺和验收标准等内容。
本规程依据JB/T4730-2005的要求编写。适用于本公司板厚在2〜30 mm钢制压力容器及壁厚T>2mm钢管对接焊接接头的X射线AB级检测技术。满足《压力容器安全技术监察规程》GB150、GB151 的要求。检测工艺卡内容是本规程的补充, 由n级人员按本规程等要求编写,其参数规定的更具体。
2. 引用标准、法规
JB/T4730 —2005《承压设备无损检测》
GB150-1998《钢制压力容器》
GB151-1999《管壳式换热器》
GB18871—2002《电离辐射防护及辐射源安全基本标准》
GB16357-1996《工业X射线探伤放射卫生放护标准》
JB/T7902《线型象质计》
特种设备无损检测人员考核与监督管理规则》
压力容器安全技术监察规程》
3. 一般要求
3.1射线检测人员必须经过技术培训,按《特种设备无损检测人员考核与监督管
理规则》考核并取得与其工作相适应的资格证书。
3.1.1检测人员应每年检查一次视力,校正视力玄1.0。评片人员还应辨别出
400mn距离处
高0.5mm间距0.5mm的一组印刷字母。
3.2 辐射防护
射线防护应符合GB18871 GB16357的有关规定。
透照厚度(W 范围、mm 应识别丝号
丝径(mm
3.3胶片和增感屏
胶片:在满足灵敏度要求的情况下,一般 X 射线选用T3或T2型胶片。 增感屏:采用前屏为0.03mm 后屏为0.03〜0.10mm 的铅箔增感屏。.
3.4象质计 3.
4.1底片影像质量采用Fe 线型像质计测定。其型号和规格应符合 JB/T7902 的规定。象质计型号一般按下表 4选定。但对透照外径W 100mn 钢管环缝
时采用
JB/T4730附录F 的专用象质计。 3.4.2底片的象质计灵敏度选用
按透照厚度及不同的透照方法选择表 1至表3中要求达到的象质丝号。
3.4.3透照厚度W 射线照射方向上材料的公称厚度。多层透照时,透照厚度为 通过
的各层材料公称厚度之和。焊缝两侧母材厚度不同时,以薄板计。
表1象质计灵敏度值-单壁透照、象质计置于源側 (AB 级)
表2象质计灵敏度值-双壁双影透照、象质计置于源側
(AB 级)
表3象质计灵敏度值-双壁单影或双壁双影透照、象质计置于胶片側
(AB 级) 3.3.1 3.3.2 3.3.3 胶片和增感屏在透照过程中应始终紧密接触。
表4
344象质计的使用
象质计一般应放在工件源侧表面焊接接头的一端(在被检区长度的1/4左右位置),金属丝应横跨焊缝,细丝置于外侧。当一张胶片上同时透照多条焊接接头
时,象质计应放置在透照区最边缘焊缝处。
3.4.5透照外径W lOOmml、径管焊缝时可选用通用线型象质计或JB/T4730附录F 的专用象质计,金属丝应横跨焊缝放置。
3.4.6当射线源置于圆心位置对焊缝做周向曝光时,每隔90度放一个。若透照
区为抽查或返修复照,则每张底片上应有象质计显示。若同时还透照纵焊缝,则纵缝透照区的远端也应有象质计显示。
3.4.7象质计置于胶片侧时,应在象质计上适当位置放置铅字“F”标记。
3.5散射线屏蔽
背部散射线及无用射线应采用常规方法屏蔽。为验证背部散射线的影响,在每个暗盒背向工件侧贴一个“ B'铅字标记(高13mn厚度1.6mm。若在底片的黑色背影上出现B的较淡影象,就说明背散射防护不良,应予重照。但若较淡背影上出现较黑的影象,则不作为底片质量判废依据。
3.6标记
透照部位标记由定位标记和识别标记构成。
3.6.1定位标记
焊缝透照定位标记包括搭接标记和中心标记。局部检测时搭接标记称为有效区段标记。当铅质标记用数字表示时,可不用中心标记。
识别标记包括产品编号、焊缝编号、底片编号和透照日期。返修部分还应有返修标记R1, R2…..(其数码表示返修次数)3.6.3 标记位置标记一般应放置在距焊缝边缘至少5mn以外,所有标记影像不应重叠,且不应干扰有效评定范围内的影像。
3.6.4 搭接标记除中心全景曝光外,一般放于射线源侧的工件表面上,但对于曲面
3.6.2识别标记
工件环缝,且焦距大于曲率半径时,必须放于胶片侧。
3.6.5 透照(余高磨平)封头拼缝时应在焊缝两侧放置定位标记, 以利于焊缝定位定位标记
3.7观片灯和评片要求
3.7.1 观片灯观片灯的亮度至少应能观察最大黑度为
4.0 的底片,且观片窗口的漫射光亮度可调,并备有遮光板,对不需观察或透光量过强部分屏蔽。
3.7.2 评片要求评片应在评片室进行。评片室应整洁,安静,温度适宜,光线应暗且柔和。
3.7.3评片人员在评片前应经历一定的暗适应时间。底片评定范围为焊缝及两恻
5mn宽的区域。
3.8黑度计
采用TD-210型黑度计和仪器自带的黑度片。黑度计误差应大小不超过0.05mm
3.9表面要求和射线检测时机
3.9.1检测前对接焊接接头的表面应经外观检测并合格。表面的不规则状态应不不掩盖或干扰缺陷影象, 否则应对表面作适当修整。
3.9.2射线检测应在焊后进行。对有延迟裂纹倾向的材料,至少应在焊后24 小时方可检测。
4. 检测技术
4.1 透照布置, 透照方式
容器局部检测部位应优先选择焊缝交叉部位以及开孔区将被其他元件覆盖的焊 缝,拼接封头,拼接管板,拼接补强圈的对接焊缝。应根据工件特点和技术条件 的要求选择适宜的透照方式。 在可实施的情况下应选用单壁透照方式, 当单壁透 照不可实施时方可采用双壁透照方式。
小径管环向对接焊接接头的透照布置及透照次数按 JB/T4730.2-4.1.4 和 条
规定。
源置于圆筒形容器环焊缝的中心,一次曝光检测整条环焊缝,焦距
F 为D/2+2
(mm ,当胶片长300mm 寸,L 3或L eff 选用
4.1.3 透照方向
4.1.4 一次透照长度
一次透照长度应以透照厚度比 K 进行控制。 K W 1.03,环向对接焊接接头K W 1.1。整条环
向对接焊接接头所需的透照次数可 参照JB/T4730.2附录D 的曲线图确定
4.1.5射线源至工件表面的最小距离 F A 10d Xb 2/3或按JB/T4730.2-4.3条规定
选用。
4.2 曝光条件
4.2.1应根据每台X 光机、胶片和增感屏制作曝光曲线表,以此作为曝光范围, 曝光量一般应5mA.min 。 4.2.2 射线能量的选择
X 射线机允许使用的最高管电压应符合 JB/T4730.2 — 421条的要求 4.3 胶片处理 按胶片使用说明书的规定、采用手工冲洗。 4.4 底片的质量
4.4.1 底片上 , 定位和识别标记影像应显示完整、 位置正确,且不得掩盖受检焊
缝的影像。
4.4.2 底片评定范围内的黑度 D20 < * 4.0。
4.1.1
4.1.2 周向曝光
260mm 。
透照时射线束中心应垂直指向透照区中心, 向透照。
需要时也可选用有利于发现缺陷的方 AB 级检测技术纵向对接焊接接头
