建筑电气施工图工程量计算实例

电气照明工程施工图预算一、某电气照明工程的工程概况、施工图与施工说明1、工程概况、施工图本设计图共两张，其中电气照明平面图如图3-1所示，配电系统图如图3-2所示。

（1）建筑概况。

本住宅楼共6层，每层高3m，一个单元内每层共两户，有A、B两种户型：A型为4室1厅，约92m2；B型为3室1厅，约73m2。

共用楼梯、楼道。

（2）供电电源。

每层住宅楼采用220V单相电源、TN-C接地方式的单相三线系统供电。

2、施工说明（1）在楼道内设置一个配电箱AL-I，安装高度为1.8m，配电箱有4路输出线（1L、2L、3L、4L），其中，1L、2L分别为A、B两户供电，导线及敷设方式为BV-3X6-SC25-WC（铜芯塑料绝缘线，3根，截面积为6mm2，穿钢管敷设，管径为25mm，沿墙暗敷），3L供楼梯照明，4L为备用。

（2）住户用电。

A、B两户分别在室内安装一个配电箱，其安装高度为1.8m，分别采用3路供电，其中L l供各房间照明，L2供起居室、卧室内的家用电器用电，L3供厨房、卫生间用电。

（3）除非图面另有注释，房间内所有照明、插座管线均选用BV-500型电线穿PVC20型管，敷设在现浇混凝土楼板内；竖直方向为暗敷设在墙体内。

照明、插座支线的截面积一律为2.5mm2，每一回路单独穿一根管，穿管管径为20mm。

（4）除非图面另有注释，所有开关距地1.4m安装，插座距地0.4m安装。

（5）所有电气施工图纸中表示的预留套管和预留洞口均由电气施工人员进行预留，施工时与土建密切配合。

图3-2某住宅楼供电系统图电气照明安装施工方案图3-1某住宅楼电气照明平面图页脚内容3二、施工图预算的编制依据及说明1、施工图预算的编制依据①工程施工图（平面图和系统图）和相关资料说明。

②2004年江苏省颁发的《全国统一安装工程预算定额江苏省单位估价表》③国家和工程所在地区有关工程造价的文件。

2、施工图预算的编制要求本例的工程类别为一类工程，施工地点为南京市区。

实例：某电气照明工程施工图预算一、某电气照明工程的工程概况、施工图与施工说明1、工程概况、施工图本设计图共两张，其中电气照明平面图如图3-1所示，配电系统图如图3-2所示。

（1）建筑概况。

本住宅楼共6层，每层高3m，一个单元内每层共两户，有A、B两种户型：A型为4室1厅，约92m2；B型为3室1厅，约73m2。

共用楼梯、楼道。

（2）供电电源。

每层住宅楼采用220V单相电源、TN-C接地方式的单相三线系统供电。

2、施工说明（1）在楼道内设置一个配电箱AL-I，安装高度为1.8m，配电箱有4路输出线（1L、2L、3L、4L），其中，1L、2L分别为A、B两户供电，导线及敷设方式为BV-3X6-SC25-WC （铜芯塑料绝缘线，3根，截面积为6mm2，穿钢管敷设，管径为25mm，沿墙暗敷），3L 供楼梯照明，4L为备用。

（2）住户用电。

A、B两户分别在室内安装一个配电箱，其安装高度为1.8m，分别采用3路供电，其中L l供各房间照明，L2供起居室、卧室内的家用电器用电，L3供厨房、卫生间用电。

（3）除非图面另有注释，房间内所有照明、插座管线均选用BV-500型电线穿PVC20型管，敷设在现浇混凝土楼板内；竖直方向为暗敷设在墙体内。

照明、插座支线的截面积一律为2.5mm2，每一回路单独穿一根管，穿管管径为20mm。

（4）除非图面另有注释，所有开关距地1.4m安装，插座距地0.4m安装。

（5）所有电气施工图纸中表示的预留套管和预留洞口均由电气施工人员进行预留，施工时与土建密切配合。

图3-2 某住宅楼供电系统图图3-1 某住宅楼电气照明平面图2二、施工图预算的编制依据及说明1、施工图预算的编制依据①工程施工图（平面图和系统图）和相关资料说明。

②2004年江苏省颁发的《全国统一安装工程预算定额江苏省单位估价表》③国家和工程所在地区有关工程造价的文件。

2、施工图预算的编制要求本例的工程类别为一类工程，施工地点为南京市区。

建筑电气工程量计算方法建筑电气工程量计算是指根据建筑电气设备的设计方案和技术要求，按照一定的计算方法和规则，确定所需的电气设备数量和规格，以及相应的电缆线路长度和截面积等参数。

准确的工程量计算是建筑电气工程设计和施工过程中的关键环节，可以保证工程的质量和安全性。

一、设备数量计算设备数量计算是根据工程需求和设计规范，确定每个房间或设备所需的电气设备数量和规格。

一般按照以下步骤进行计算：1.了解工程需求和设计规范，包括电气设备的种类、功能和使用场所等。

2.根据需求和规范，确定每个房间或设备所需的电气设备种类和规格，例如照明灯具、插座、开关、断路器等。

3.根据设计规范，确定每个房间或设备的平均照度要求和插座数量要求，计算所需照明灯具和插座的数量。

4.根据需求和规范，确定每个房间或设备的开关数量，计算所需开关的数量。

5.根据需求和规范，确定每个房间或设备所需的断路器数量和规格，保证电气设备的过载和短路保护。

二、电缆线路计算电缆线路计算是根据设备数量和布置方式，确定电缆线路的长度和截面积。

一般按照以下步骤进行计算：1.根据设备数量和布置方式，确定其中一区域或房间内的电气设备连接方式和布线图。

2.根据布线图，测量各个电设备之间的距离和高度差，计算电缆线路的实际长度。

同时考虑到线路的长度要留一定的余量，避免拉线困难。

3.根据电流负载和电压降，计算所需电缆的截面积。

电流负载可以根据每个设备的功率和电流计算得到，电压降可以根据电缆线路的长度和截面积计算得到。

4.根据电缆的截面积和长度，确定合适的电缆规格和型号。

三、材料用量计算材料用量计算是根据设备数量和电缆线路计算结果，确定所需的电气材料用量。

一般按照以下步骤进行计算：1.根据设备数量计算结果，计算所需的电气设备的总数量和规格。

2.根据电缆线路计算结果，计算所需电缆的总长度和截面积。

3.根据设备和线路的数量和规格，确定所需的配电箱、插座盒、管材、接线端子等附件的数量和规格。

建筑电气工程量计算方法
1.设计图纸分析：仔细阅读设计图纸，理解每个电气设备的安装位置、规格要求以及电线电缆的布置方式。

2.编制清单：根据设计图纸，逐一列出需要安装的电气设备、电线电缆、开关面板、灯具等物料。

3.计算设备数量：根据设计图纸上所示的设备位置和装置规格，结合
相关标准规范，计算每种设备的数量。

4.计算电线电缆长度：根据设计图纸中电线电缆的布置方式，计算每
根电线电缆的长度，并结合标准规范确定电线电缆的规格。

5.计算开关面板数量：根据设计图纸中所示的开关面板位置和数量要求，计算需要的开关面板数量。

6.计算灯具数量：根据设计图纸中所示的灯具位置和数量要求，计算
需要的灯具数量。

7.计算人工时间和数量：根据施工工序和标准规范，估计完成每项工
作所需的时间和人工数量。

8.统计总量：将以上计算结果进行统计，得出总量，并根据实际情况
留出一定的余量。

建筑电气工程量计算需要根据不同项目的要求和实际情况进行具体计算，并参考相关标准和规范进行合理估算。

在计算过程中，需要仔细研读
设计图纸，理解每个电气设备的功能和规格要求，并结合施工工序和施工
要求进行合理分析和计算。

同时，需要注意与其他工程量的配套和协调，
确保工程设备和人工的合理安排。

建筑电气工程量计算的准确性对于施工过程和工程质量的控制具有重要意义。

只有合理、准确地计算电气工程量，才能确保施工过程的顺利进行和工程质量的稳定。

因此，建筑电气工程量计算需要严格遵守相关标准和规范，确保计算结果的准确性和合理性。

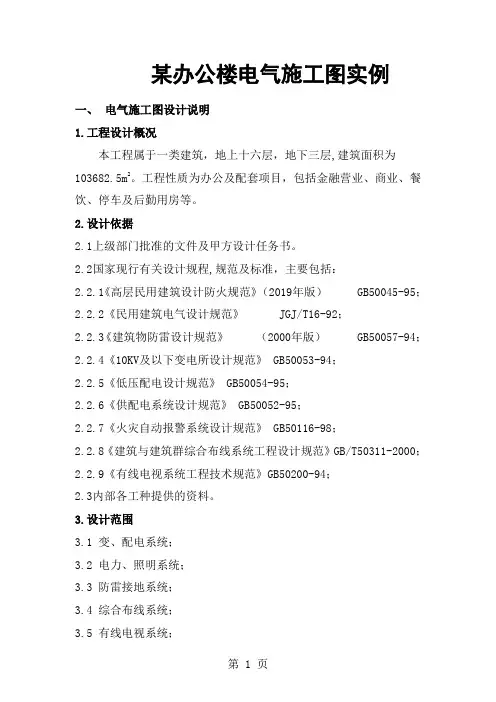

某办公楼电气施工图实例一、电气施工图设计说明1.工程设计概况本工程属于一类建筑，地上十六层，地下三层,建筑面积为103682.5m2。

工程性质为办公及配套项目，包括金融营业、商业、餐饮、停车及后勤用房等。

2.设计依据2.1上级部门批准的文件及甲方设计任务书。

2.2国家现行有关设计规程,规范及标准，主要包括：2.2.1《高层民用建筑设计防火规范》（2019年版） GB50045-95；2.2.2《民用建筑电气设计规范》 JGJ/T16-92；2.2.3《建筑物防雷设计规范》（2000年版） GB50057-94；2.2.4《10KV及以下变电所设计规范》 GB50053-94；2.2.5《低压配电设计规范》 GB50054-95；2.2.6《供配电系统设计规范》 GB50052-95；2.2.7《火灾自动报警系统设计规范》 GB50116-98；2.2.8《建筑与建筑群综合布线系统工程设计规范》GB/T50311-2000；2.2.9《有线电视系统工程技术规范》GB50200-94；2.3内部各工种提供的资料。

3.设计范围3.1 变、配电系统；3.2 电力、照明系统；3.3 防雷接地系统；3.4 综合布线系统；3.5 有线电视系统；3.6 楼宇自动控制系统；3.7 保安闭路监视系统；3.8 停车场管理系统；3.9 电气消防系统；3.10集成管理。

4.变、配电系统4.1 负荷等级及供电电源4.1.1负荷等级本工程中安防信号电源、消防系统设施电源、通信电源、人防应急照明及计算机系统电源等为一级负荷。

生活水泵、普通客梯等为二级负荷。

其他为三级负荷。

4.1.1供电电源采用两路独立的10kV电源，两路10kV电源采用电缆埋地引入本建筑，并送至本工程地下一层的电缆分界室。

4.1.2负荷估算:总设备容量: 9618kW，总计算容量: 6012kW 。

4.3 变配电所:变配电所设在地下一层。

4.4 高压配电系统10kV高压配电系统均为单母线分段，正常运行时，两路电源同时供电，当任一电源故障或停电时，人工闭合联络开关，每路电源均能承担全部负荷。

【建筑电气工程】电气工程量计算xxxx年xx月xx日xxxxxxxx集团企业有限公司Please enter your company's name and contentv工程量计算规则一、变压器安装按不同容量以“台”为计量单位计算。

二、变压器通过试验,判定绝缘受潮时才需进行干燥,需要干燥的变压器以“台”为计量单位。

三、消弧线圈的干燥以“台”为计量单位计算。

四、变压器油过滤按压力式滤油机和真空喷雾式净油机各占一半综合考虑，油过滤按每过滤合格1t需用滤油纸52张考虑，变压器油过滤不论过滤多少次，直到过滤合格为止，以“t”为计量单位，其具体计算方法如下：⒈变压器安装定额项目未包括绝缘油的过滤，需要过滤时，按制造厂提供的变压器油量计算。

⒉油断路器及其他充油设备的绝缘油过滤，按制造厂规定的充油量计算。

计算公式：油过滤数量（t）=设备油量（t）×（1+损耗率）五、网门、保护网制作安装，按网门或保护网设计图示的框外围尺寸，以“m2”为计量单位。

六、基础型钢制作、安装以“kg”为计量单位。

七、铁构件制作安装均按施工图设计尺寸，以成品重量“kg”为计量单位。

工程量计算规则一、断路器、电流互感器、电压互感器、油浸电抗器、电力电容及电容器柜的安装以“台”为计量单位计算。

二、隔离开头、负荷开头、熔断器、避雷器、干式电抗器的安装以“组”为计量单位，每组按三相计算。

三、电容器安装定额项目中，不包括连接线和支架的安装。

电容器安装分为移相及串联电容器、集合式并联电容器两种，电容器柜安装按成套式考虑，不包括柜内电容器的安装，电力电容器安装单独计算，以“个”为计量单位。

四、交流滤波装置的安装以“台”为计量单位。

每套滤波装置包括三台组架安装，不包括设备本身及铜母线的安装，其工程量另行计算。

五、高压设备安装定额项目内均不包括绝缘台的安装，其工程量按施工图数量计算。

六、高压成套配电柜和箱式变电站的安装以“台”计算。

建筑电气工程施工图第十五章建筑电气工程施工图第一节电气工程施工图一、电气工程施工图的组成及内容其组成主要包括：图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图（详图)等。

1.图纸目录：图纸目录的内容是：图纸的组成、名称、张数、图号顺序等,绘制图纸目录的目的是便于查找。

2.设计说明：设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等，主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项.3.图例材料表:主要设备及器具在表中用图形符号表示，并标注其名称、规格、型号、数量、安装方式等。

4.平面图：平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。

平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图(如电话、电视、火灾报警、综合布线平面图）等。

5。

系统图：系统图是表明供电分配回路的分布和相互联系的示意图。

具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径,控制及保护电器的规格型号等。

系统图分为照明系统图、动力系统图、智能建筑系统图等。

6.详图：详图是用来详细表示设备安装方法的图纸,详图多采用全国通用电气装置标准图集.二、电气施工图的一般规定1.电气图面的规定幅面尺寸共分五类：A0～A4，见表15—1。

绘制电气图所用的各种线条统称为图线.常用图线见表15-2。

2. 图例符号和文字符号电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示，识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。

常用电气图例符号见表15-3。

线路敷设方式文字符号见表15—4。

线路敷设方式文字符号表15-4线路敷设部位文字符号见表15—5。

标注线路用途的文字符号见表15—6.标注线路用途文字符号表15—6线路的文字标注基本格式为:a b — c（d×e +f×g）i-j h其中a——线缆编号； b——型号；c——线缆根数; d——线缆线芯数；e——线芯截面（mm2）； f——PE、N线芯数；g—-线芯截面（mm2）； i——线路敷设方式；j—-线路敷设部位； h-—线路敷设安装高度（m）.上述字母无内容时则省略该部分。

电气安装工程量计算规则及预算实例电气安装工程量计算规则是指根据工程的具体要求和设计方案，结合工程所需的材料、设备、人工和施工方法等因素，对电气安装工程的工程量进行合理计算的一套计算规则和方法。

而电气安装工程的预算是指在工程量计算的基础上，根据市场行情和成本要素，对工程造价进行合理预估的过程。

1.电气安装工程量计算规则：(1)材料计算：根据设计方案和工程要求，计算所需的电缆、电线、开关、插座、灯具等材料的用量，并根据市场行情确定材料的价格。

(2)设备计算：根据工程设计要求，计算所需的配电箱、电表箱、配电柜、开关柜等设备的数量和规格，并根据市场行情确定设备的价格。

(3)人工计算：根据工程的施工难度和施工周期，估算所需的施工人工数量和施工时间，并根据市场行情确定人工的价格。

(4)施工方法计算：根据工程的具体情况，确定最佳的施工方法和工序，并根据施工方法和工序估算出的时间和工程量，计算施工过程中的材料和人工的消耗。

2.电气安装工程预算实例：针对一些商业建筑项目的电气安装工程，我们可以通过以下步骤进行预算：(2)设备计算：根据工程设计要求，计算所需的配电箱、电表箱、配电柜、开关柜等设备的数量和规格，并通过市场调查确定设备的价格。

假设配电箱数量为2个，电表箱数量为1个，配电柜数量为3个，开关柜数量为5个，设备的价格为配电箱每个500元，电表箱每个200元，配电柜每个1000元，开关柜每个800元，那么设备费用为2*500+1*200+3*1000+5*800=8300元。

(4)施工方法计算：根据工程的具体情况，确定最佳的施工方法和工序，并根据施工方法和工序估算出的时间和工程量，计算施工过程中的材料和人工的消耗。

假设施工过程中需要使用吊装设备，预计的吊装时间为5天，每天的吊装材料和人工消耗为500元，那么施工方法费用为5*500=2500元。

以上是电气安装工程量计算规则及预算实例的简要介绍，具体的计算规则和预算方法还需要根据实际工程情况和市场行情进行细化和调整。

建筑工程量计算实例1. 混凝土工程量计算示例：某建筑项目需要进行混凝土施工，计算混凝土的工程量。

根据设计要求，柱子的尺寸为30cm×30cm×300cm，柱子的数量为20根。

根据定额表可以得到柱子混凝土的用量为0.1m³/根。

那么柱子的混凝土总用量为0.1m³/根×20根=2m³。

2. 砖砌工程量计算示例：某建筑项目需要进行砖砌施工，计算砖砌的工程量。

根据设计要求，墙体的尺寸为3m×4m，砖的规格为240mm×115mm×53mm。

根据定额表可以得到砖砌的用量为58块/m²。

那么墙体的砖砌总用量为58块/m²×3m×4m=696块。

3. 涂料工程量计算示例：某建筑项目需要进行涂料施工，计算涂料的工程量。

根据设计要求，墙面的面积为120m²，涂料的定额用量为0.2kg/m²。

那么墙面的涂料总用量为0.2kg/m²×120m²=24kg。

4. 电气工程量计算示例：某建筑项目需要进行电气施工，计算电线的工程量。

根据设计要求，房间的长和宽分别为6m和4m，房间的点位数量为8个。

根据定额表可以得到每个点位的电线用量为8m/个。

那么电线的总用量为8m/个×8个=64m。

5. 地砖工程量计算示例：某建筑项目需要进行地砖施工，计算地砖的工程量。

根据设计要求，地面的面积为50m²，地砖的规格为300mm×300mm×15mm。

根据定额表可以得到地砖的用量为11块/m²。

那么地面的地砖总用量为11块/m²×50m²=550块。
