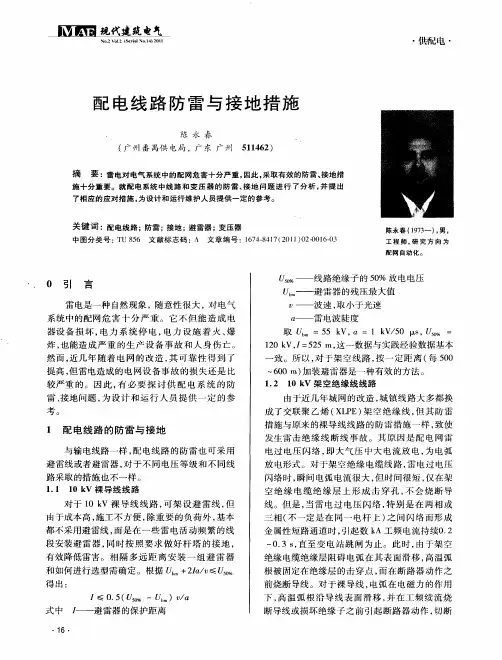

_配电线路防雷与接地措施

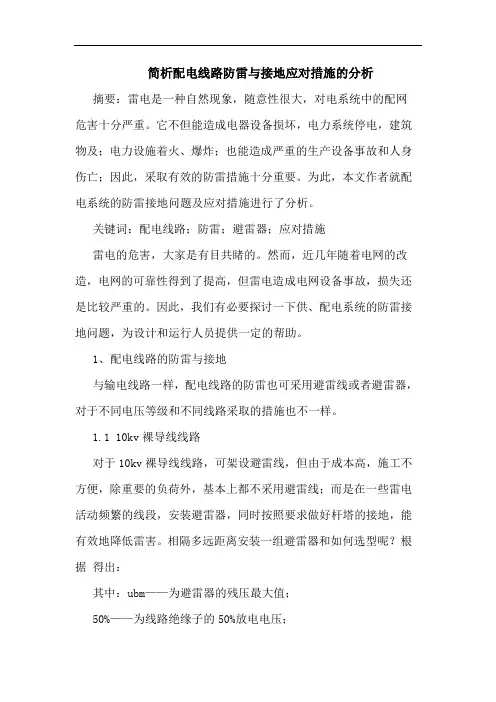

简析配电线路防雷与接地应对措施的分析摘要：雷电是一种自然现象，随意性很大，对电系统中的配网危害十分严重。

它不但能造成电器设备损坏，电力系统停电，建筑物及；电力设施着火、爆炸；也能造成严重的生产设备事故和人身伤亡；因此，采取有效的防雷措施十分重要。

为此，本文作者就配电系统的防雷接地问题及应对措施进行了分析。

关键词：配电线路；防雷；避雷器；应对措施雷电的危害，大家是有目共睹的。

然而，近几年随着电网的改造，电网的可靠性得到了提高，但雷电造成电网设备事故，损失还是比较严重的。

因此，我们有必要探讨一下供、配电系统的防雷接地问题，为设计和运行人员提供一定的帮助。

1、配电线路的防雷与接地与输电线路一样，配电线路的防雷也可采用避雷线或者避雷器，对于不同电压等级和不同线路采取的措施也不一样。

1.1 10kv裸导线线路对于10kv裸导线线路，可架设避雷线，但由于成本高，施工不方便，除重要的负荷外，基本上都不采用避雷线；而是在一些雷电活动频繁的线段，安装避雷器，同时按照要求做好杆塔的接地，能有效地降低雷害。

相隔多远距离安装一组避雷器和如何选型呢？根据得出：其中：ubm——为避雷器的残压最大值；50%——为线路绝缘子的50%放电电压；a——为雷电波陡度；i——为避雷器的保护距离；v——为波速，取小于光速；取i=525m，这一数据与经验实践数据基本一致。

所以对于架空线路。

按一定距离（每500～600m）加装避雷器是一种有效的方法。

1.2 10kv架空绝缘线线路由于近几年城网改造，城镇线路不少都换成了交联聚乙烯架空绝缘线，但其防雷措施与原来的裸导线线路的防雷措施并没有变化，致使发生了雷击绝缘线断线事故。

其原因是配电网雷电过电压闪络，亦即大气压或高于大气压中大电流放电，为电弧放电形式。

对于架空绝缘电缆线路，雷电过电压闪络时，瞬间电弧电流很大但时间很短，仅在架空绝缘电缆绝缘层上形成击穿孔，不会烧断导线。

但是，当雷电过电压闪络，特别是在两相或三相（不一定是在同一电杆上）之前闪络而形成金属性短路通道，引起数千安培工频电流持续0.2～0.3s，直至变电站跳闸为止；此时，由于架空绝缘电缆绝缘层阻碍电弧在其表面滑移，高温弧根被固定在绝缘层的击穿点而在断路器动作之前烧断导线。

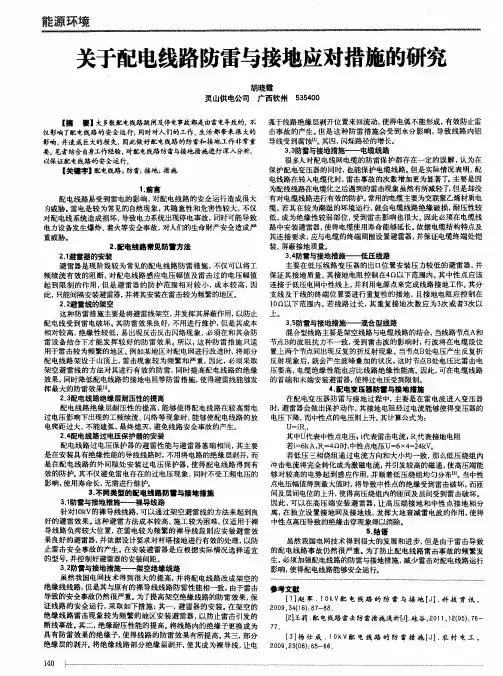

线路防雷四原则和具体措施
线路防雷的四原则如下：
1. 保护导线不受或少受雷直击。

2. 雷击塔顶或避雷线时不使或少使绝缘发生闪络。

3. 当绝缘发生冲击闪络时，尽量减小由冲击闪络转变为稳定电力电弧的概率，从而减少雷击跳闸率次数。

4. 即使跳闸也不中断电力的供应。

具体措施如下：
1. 合理选择输电线路路径，避开易遭受雷击的地段，如雷暴走廊、潮湿盆地、土壤电阻率突变地带等。

2. 降低杆塔接地电阻、提高耦合系数、减小分流系数、加强高压输电线路绝缘等，以提高高压输电线路的耐雷水平。

3. 根据地区的地貌、地形、地质以及土壤状况与接地电阻的合理水平，找出可能存在薄弱环节或缺陷，因地制宜地采取措施。

请注意，上述措施并不能保证线路完全不受雷击，雷电活动具有复杂性和随机性，因此应综合考虑各种因素，采取多种措施，以最大程度地减少雷击对线路的危害。

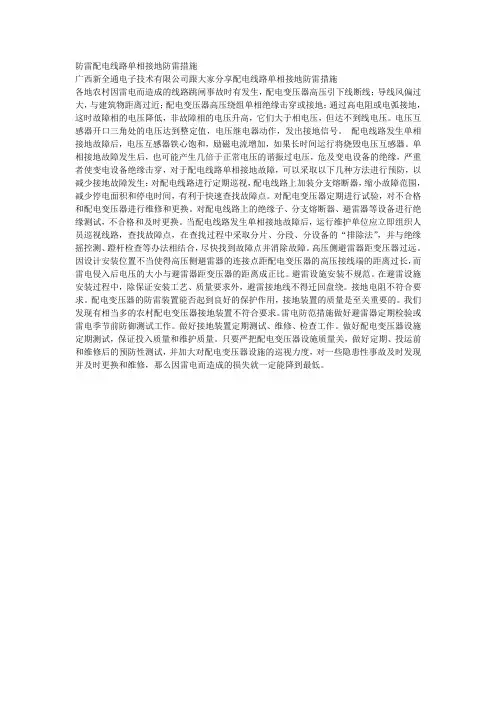

防雷配电线路单相接地防雷措施广西新全通电子技术有限公司跟大家分享配电线路单相接地防雷措施各地农村因雷电而造成的线路跳闸事故时有发生，配电变压器高压引下线断线；导线风偏过大，与建筑物距离过近；配电变压器高压绕组单相绝缘击穿或接地；通过高电阻或电弧接地，这时故障相的电压降低，非故障相的电压升高，它们大于相电压，但达不到线电压。

电压互感器开口三角处的电压达到整定值，电压继电器动作，发出接地信号。

配电线路发生单相接地故障后，电压互感器铁心饱和，励磁电流增加，如果长时间运行将烧毁电压互感器。

单相接地故障发生后，也可能产生几倍于正常电压的谐振过电压，危及变电设备的绝缘，严重者使变电设备绝缘击穿，对于配电线路单相接地故障，可以采取以下几种方法进行预防，以减少接地故障发生：对配电线路进行定期巡视，配电线路上加装分支熔断器，缩小故障范围，减少停电面积和停电时间，有利于快速查找故障点。

对配电变压器定期进行试验，对不合格和配电变压器进行维修和更换。

对配电线路上的绝缘子、分支熔断器、避雷器等设备进行绝缘测试，不合格和及时更换。

当配电线路发生单相接地故障后，运行维护单位应立即组织人员巡视线路，查找故障点，在查找过程中采取分片、分段、分设备的“排除法”，并与绝缘摇控测、蹬杆检查等办法相结合，尽快找到故障点并消除故障。

高压侧避雷器距变压器过远。

因设计安装位置不当使得高压侧避雷器的连接点距配电变压器的高压接线端的距离过长，而雷电侵入后电压的大小与避雷器距变压器的距离成正比。

避雷设施安装不规范。

在避雷设施安装过程中，除保证安装工艺、质量要求外，避雷接地线不得迁回盘绕。

接地电阻不符合要求。

配电变压器的防雷装置能否起到良好的保护作用，接地装置的质量是至关重要的。

我们发现有相当多的农村配电变压器接地装置不符合要求。

雷电防范措施做好避雷器定期检验或雷电季节前防御测试工作。

做好接地装置定期测试、维修、检查工作。

做好配电变压器设施定期测试，保证投入质量和维护质量。

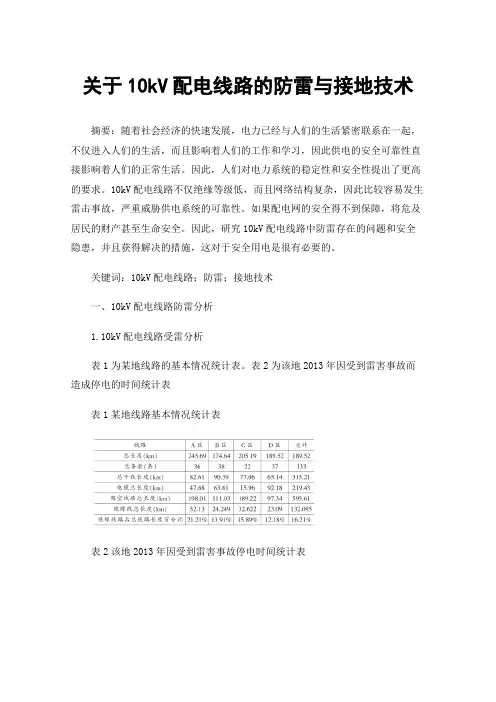

关于10kV配电线路的防雷与接地技术摘要：随着社会经济的快速发展，电力已经与人们的生活紧密联系在一起，不仅进入人们的生活，而且影响着人们的工作和学习，因此供电的安全可靠性直接影响着人们的正常生活。

因此，人们对电力系统的稳定性和安全性提出了更高的要求。

10kV配电线路不仅绝缘等级低，而且网络结构复杂，因此比较容易发生雷击事故，严重威胁供电系统的可靠性。

如果配电网的安全得不到保障，将危及居民的财产甚至生命安全。

因此，研究10kV配电线路中防雷存在的问题和安全隐患，并且获得解决的措施，这对于安全用电是很有必要的。

关键词：10kV配电线路；防雷；接地技术一、10kV配电线路防雷分析1.10kV配电线路受雷分析表1为某地线路的基本情况统计表。

表2为该地2013年因受到雷害事故而造成停电的时间统计表表1某地线路基本情况统计表表2该地2013年因受到雷害事故停电时间统计表从表1~2可以看出，雷击事故对电力系统的危害很大。

其中，对配电线路造成损害的雷击事故只有两种形式，即感应雷击和直接雷击。

由于10kV配电线路不仅绝缘等级低，而且电网结构复杂，配电线路之间没有耦合接地线、避雷器、线路避雷器等保护措施。

因此，不能有效地保护直击雷击的危害。

直击雷击可直接击中10kV配电线路，且具有较大的电流和电压，破坏性极大，一旦击中配电线路，则100%会跳闸。

根据数据显示，10kV配电线路的雷电事故中，90％以上的情况是感应雷事故，所以，直击雷事故的发生概率还是相对来说比较低的。

所以，10kV配电线路主要还是需要针对感应雷过电压进行防护。

2.10kV配电线路设备防雷分析2.110kV配电线路配电变压器防雷分析逆变器电压是由配电变压器中心高压端的入波和低压电磁感应产生的。

高压端子输入波的幅值、电阻、变比和电流波长都会影响逆变器过电压。

如果逆变换电压的值比配电变压器绝缘的耐压值高的话，配电变压器的绝缘中性点就会被击穿。

所以，需要在高压端安装一个氧化锌避雷器对10kV配电线路的配电变压器进行保护。

10kV配电线路防雷雷电是一种自然天气现象，产生的电流和电压都非常大，因此对于电力设备和线路构成了巨大的威胁。

10kV配电线路是城市电网的重要组成部分，防雷工作对于确保电网正常运行和居民用电安全至关重要。

本文将介绍10kV配电线路的防雷措施。

一、设备接地设备接地是防止雷击电流通过设备或线路引起设备损坏的重要手段。

10kV配电线路的设备接地应符合国家相关标准和规范，并依据现场实际情况选择合适的接地方式，如土壤接地、接地网接地等。

设备接地电阻应符合要求，保证设备接地良好，为线路的防雷提供可靠的基础。

二、避雷器避雷器是防止雷电高压通过线路引起设备中毁灭性击穿的主要措施。

10kV配电线路中应设置避雷器，它是保护线路设备不被雷电击穿的第一道防线。

避雷器的额定击穿电压应适应线路电压等级，并应定期检测和维护，确保其正常工作状态。

避雷器的安装位置应根据电网的实际情况确定，一般选在10kV变压器的输入侧或母线柜附近。

三、接地引下保护器接地引下保护器是保护设备在雷电入侵时迅速放电到地，减少雷电对设备的危害的重要设备。

它通过与设备的地线连接，当雷电入侵时，引下保护器快速放电到地，将雷电瞬间释放。

接地引下保护器的选择和布置应根据线路的实际情况确定，以达到最佳的防雷效果。

四、防护屏蔽10kV配电线路通常会穿过建筑物、树木或其他高大物体附近，这些物体会成为雷电击中线路的潜在风险。

在这些区域应设置防护屏蔽，减小雷电击中线路的可能性。

防护屏蔽可以采用导线网或金属罩等形式，将线路包裹在以形成一个保护层，减少雷电的侵害。

五、定期巡视和检测定期巡视和检测是10kV配电线路防雷工作的重要内容。

通过定期巡视和检测，可以及时发现和排除设备接地不良、避雷器失效、接地引下保护器故障等问题，确保线路的防雷设施处于良好状态。

定期巡视和检测的频率应根据实际情况确定，一般为每年1-2次。

六、培训和宣传防雷工作涉及到多个方面的知识和技能，因此要加强对工作人员的培训和宣传。

10kV配电线路防雷保护措施摘要：雷击是造成10KV配电线路运行可靠性大幅下降的重要影响因素，通过对10KV配电线路进行防雷技术研究，减少配电设备雷击和损坏率的措施有：更换绝缘子提高配电线路绝缘水平，以降低雷击闪络率；在绝缘薄弱点安装避雷器进行防护；对10KV配电线路的设计采用自动追踪消弧线圈的接地，以降低建弧率；装设自动重合闸，使断路器跳闸后能自动重合闸，提高配电线路耐雷水平。

关键词：10kV配电线路；防雷；保护措施1、10KV配电线路出现雷击原因雷击主要指的是雷云之间或者通过雷云对于整个地面物体进行辐射放电的一种光学物理自然现象。

当10KV配电线路穿越较高建筑物或其他物体时，这些较高的建筑物或其他物体最容易落雷，造成10KV配电线路直击雷的发生。

当10KV配电线路逾越河道、湖泊等空阔水体时，水体的导电性质使一条输电线路上可能会有雷云快速聚集，并汇集大量束缚电荷，当雷云在地面上连续进行快速放电后，线路上的特殊束缚电荷被大量激发和迅速释放，造成10KV配电线路感应雷的发生。

当10KV配电线路遭遇直击雷或发生感应雷，雷电波便沿着输电线路进入变电站、配电所。

如果没有对线路进行防雷保护措施，将会直接造成变电站、配电所的电气设备严重破坏，甚至可能造成重大人员伤亡。

2防雷措施保护效果的影响因素分析2.1环境因素架空配电线路分布广泛，结构复杂，线路遭雷击时，其雷电过电压类型将受到外界的环境因素影响。

对于主要分布在城区的这些架空配电系统线路，线路附近大多可能存在线路树木或其他建筑物，线路平均杆塔高度约设定为10m，树木和其他建筑物的高度将不会超过其他线路或桥杆塔高度，由于线路树木和其他建筑物的雷电屏蔽保护作用，雷电一般上都不会直接接触击中这些架空电力输电系统线路或桥的杆塔，线路上遭受直接冲击雷电力作用的放电概率相对较小，一般由于雷击而放电引起的线路故障大多可能是雷电感应器的雷电超过电压所导致造成。

这一情况下，必须要立足于阻挡感应雷过电压的层面入手来开展防雷保护工作，例如可以在合适的位置设置避雷器，有助于减小跳闸率。

10kV配电线路防雷10kV配电线路是城市和乡村电网的重要组成部分，它承担着将高压电能分配到不同的用电场所的重要任务。

而在电力系统中，防雷工作也显得尤为重要，特别是在雷电活跃的夏季，雷击给配电线路带来的损失不容忽视。

在10kV配电线路建设和维护中，防雷工作尤为重要。

10kV配电线路的防雷措施包括以下几个方面：1. 设计防雷：在设计阶段，可以采用合理的线路结构，避免穿越雷区和高危区域，减少雷击风险。

合理选址、线路架设、接地等设计工作可以有效地提高线路的防雷能力。

2. 地线设置：地线是10kV配电线路防雷的重要组成部分，它将雷电击中的电荷导入地下，减少了对线路本身和设备的影响。

合理设置地线可以有效地降低线路的雷击风险。

3. 避雷器安装：避雷器是10kV配电线路防雷的关键设备之一，通过合理设置避雷器，可以将雷击引入地线，保护线路和设备不受雷击的影响。

避雷器的选型和安装位置非常关键，需要根据具体情况进行合理的设计和安装。

4. 设备接地：10kV配电线路中的各种设备都需要接地，以确保在雷击时能够及时排除雷电，保护设备不受损坏。

合理的设备接地设计可以有效提高线路的抗雷击能力。

1. 施工中的防雷措施：在10kV配电线路的施工中，应该根据实际情况采取合理的防雷措施，避免在雷电活跃时进行高空作业和金属焊接等易受雷击的工作，确保施工人员的人身安全。

2. 定期巡检维护：10kV配电线路的防雷工作需要定期进行巡检和维护，及时发现并排除线路中的缺陷和故障，确保线路的正常运行和抗雷击能力。

3. 防雷设备的检测维护：对于避雷器、接地装置等防雷设备，需要定期进行检测和维护，以确保其正常工作并及时更换损坏的设备，保证线路的防雷性能。

10kV配电线路防雷工作的重要性不言而喻。

对于城市和乡村的电网来说，雷击对配电线路和设备的损坏往往是不可估量的，甚至可能带来电网瘫痪和事故。

加强10kV配电线路的防雷工作，提高线路的防雷能力，不仅可以保障电网的正常运行，还能有效避免损失和事故的发生。

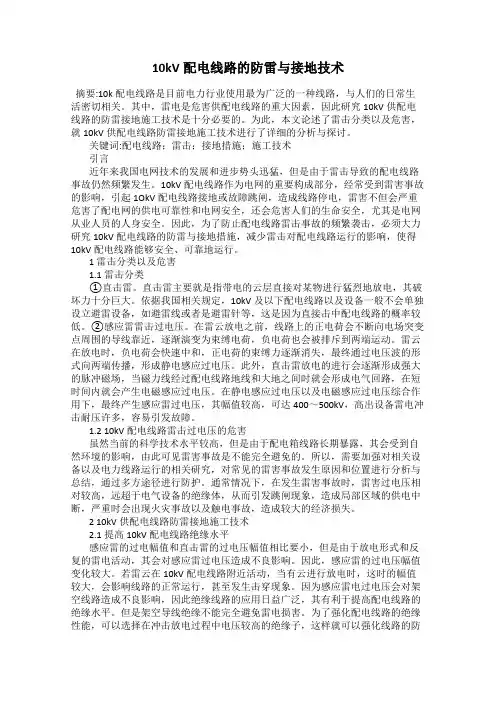

10kV配电线路的防雷与接地技术摘要:10k配电线路是目前电力行业使用最为广泛的一种线路，与人们的日常生活密切相关。

其中，雷电是危害供配电线路的重大因素，因此研究10kV供配电线路的防雷接地施工技术是十分必要的。

为此，本文论述了雷击分类以及危害，就10kV供配电线路防雷接地施工技术进行了详细的分析与探讨。

关键词:配电线路；雷击；接地措施；施工技术引言近年来我国电网技术的发展和进步势头迅猛，但是由于雷击导致的配电线路事故仍然频繁发生。

10kV配电线路作为电网的重要构成部分，经常受到雷害事故的影响，引起1OkV配电线路接地或故障跳闸，造成线路停电，雷害不但会严重危害了配电网的供电可靠性和电网安全，还会危害人们的生命安全，尤其是电网从业人员的人身安全。

因此，为了防止配电线路雷击事故的频繁袭击，必须大力研究10kV配电线路的防雷与接地措施，减少雷击对配电线路运行的影响，使得10kV配电线路能够安全、可靠地运行。

1 雷击分类以及危害1.1 雷击分类①直击雷。

直击雷主要就是指带电的云层直接对某物进行猛烈地放电，其破坏力十分巨大。

依据我国相关规定，10kV及以下配电线路以及设备一般不会单独设立避雷设备，如避雷线或者是避雷针等，这是因为直接击中配电线路的概率较低。

②感应雷雷击过电压。

在雷云放电之前，线路上的正电荷会不断向电场突变点周围的导线靠近，逐渐演变为束缚电荷，负电荷也会被排斥到两端运动。

雷云在放电时，负电荷会快速中和，正电荷的束缚力逐渐消失，最终通过电压波的形式向两端传播，形成静电感应过电压。

此外，直击雷放电的进行会逐渐形成强大的脉冲磁场，当磁力线经过配电线路地线和大地之间时就会形成电气回路，在短时间内就会产生电磁感应过电压。

在静电感应过电压以及电磁感应过电压综合作用下，最终产生感应雷过电压，其幅值较高，可达400～500kV，高出设备雷电冲击耐压许多，容易引发故障。

1.2 10kV配电线路雷击过电压的危害虽然当前的科学技术水平较高，但是由于配电箱线路长期暴露，其会受到自然环境的影响，由此可见雷害事故是不能完全避免的。

浅谈配电线路的防雷与措施摘要：配电线路的安全运作是保证电力系统正常运行的关键，线路遭受雷击会影响电力系统的运行，产生大面积停电现象，直接给人民的生产生活造成巨大损失。

本文将分析线路遭雷击的原因，并提出行之有效的预防措施。

关键词：线路；雷击；原因；措施现如今，电力系统在不断完善，而配电线路却屡遭受雷击发生事故。

因此，为了保证配电线路和电力系统的正常运行，系统管理人员需总结配电线路遭受雷击的原因和特点，制定配电线路的相应防雷措施，做到全面保护配电线路，为电力系统的可持续发展打好基础。

一、配电线路遭受雷击产生故障的原因1.自然因素雷电是大自然中气体自然放电的现象，本身就具有相当大的偶然性，人类无法预测出雷电来袭的规律。

当前人类并没有成熟的雷电预测与观测技术，也没有标准的相关参数，想要进行准确的测量与捕捉还很困难。

所以，对配电线路来说，这成为了一个很难避免的自然因素。

2.配备质量原因在所有的配备中，绝缘子质量问题，特别是P—15、P—20型针式绝缘子，这类绝缘子存在很大缺陷，更有甚者在某些地区常常会发生雷击针式绝缘子爆裂的事故，引起相间短路或是配电线路接地等故障。

避雷器接地装置电阻过大，导致泄流能力降低，雷击电流不能快速流入大地，这也是引起雷击事故的原因之一。

3.配电线路的老化一般情况下，配电线路会随着时间而老化，老化的线路的电阻会逐渐变大，导致配电线路的防雷水平降低，无形当中增大了配电线路遭受雷击的几率。

有许多地区配电线路的接地体年久失修，腐蚀严重，甚至残缺不全，这种问题对线路安全是一个很大的潜在威胁。

4.防雷措施不完善从1998年底开始，许多地区已经将保护配电变压器的避雷器更换为氧化锌避雷器，但是一些线路较长或是偏远地区，还在用着多年不变的避雷器，并没有更换或加装氧化锌避雷器。

避雷线也是保护线路的重要措施，其造价相对较低，然而很多线路并没有充分利用好避雷线的优点及其三大作用（耦合作用、屏蔽作用、分流作用），致使安全系数降低，易引发雷击事故。

10kV及以下架空配电线路的防雷和接地措施
1、柱上断路器应设防雷装置。

经常开路运行而又带电的柱上断路器或隔离开关的两侧，均应设防雷装置，其接地线与柱上断路器等金属外壳应
10、无避雷线的1kV～10kV配电线路，在居民区的钢筋混凝土电杆宜接地，金属管杆应接地，接地电阻均不宜超过30Ω。

中性点直接接地的1kV以下配电线路和10kV及以下共杆的电力线路，其钢筋混凝土电杆的铁横担或金属杆，应与零线连接，钢筋混凝土电杆的钢筋宜与零线连接。

中性点非直接接地的1kV以下配电线路，其钢筋混凝土电杆宜接地，金属杆应接地，接地电阻不宜大于50Ω。

配电线路防雷与接地措施发布时间：2021-12-07T02:32:12.689Z 来源：《福光技术》2021年19期作者：张磊[导读] 我国的电力工业在现在发展的非常好，为了使电网可以更具安全性，电力企业对电网进行了改造，电网的改造可以提高电网运行的安全性，同时使电网的可靠性也得到提高，但是，在夏季雷雨大风天气还是给电网设备带来了很大影响，特别是雷电的影响。

雷电可以造成配电电线发生短路的情况，使得电网设备发生事故，一旦，配电线路发生短路会带来很大损失，所以，配电线路的防雷和接地一定要做好，避免雷电给配电线路带来影响。

国网宁波供电公司浙江宁波 315336摘要：配电线路易受到雷电的影响，对配电线路的安全运行造成很大的威胁。

雷电是较为常见的自然现象，其随意性和危害性较大，不仅对配电线系统造成损坏，导致电力系统出现停电事故，同时可能导致电力设备发生爆炸、着火等安全事故，对人们的生命财产安全造成严重威胁。

鉴于此，本文主要分析探讨了配电线路防雷与接地措施，以供参阅。

关键词：配电线路；防雷；接地措施引言我国的电力工业在现在发展的非常好，为了使电网可以更具安全性，电力企业对电网进行了改造，电网的改造可以提高电网运行的安全性，同时使电网的可靠性也得到提高，但是，在夏季雷雨大风天气还是给电网设备带来了很大影响，特别是雷电的影响。

雷电可以造成配电电线发生短路的情况，使得电网设备发生事故，一旦，配电线路发生短路会带来很大损失，所以，配电线路的防雷和接地一定要做好，避免雷电给配电线路带来影响。

1防雷与接地措施——裸导线路配电线路在选择防雷的措施时可以选择防雷线或者是防雷器，但是要根据电压的等级和线路的不同架设方式来进行选择。

对于电压较低的配电线，选择避雷器是非常合理的，因为架设避雷线的成本较高，而且进行避雷线的施工也是一件非常困难的，对于一些地区来说，如果配电线的电压不是很高不，使用避雷器也可以起到相同的效果。

工作人员可以收集相关地区的雷电发生的数据，找到雷电频发的线段，将避雷器安装在雷电频发的线段，可以有效的避免雷电对配电电线造成危害。

浅析输配电线路的雷击故障与防雷措施【摘要】输电线路雷击跳闸率较为突出，严重威胁电网安全，因此寻求有效的线路防雷保护措施，对保证线路安全稳定经济运行非常重要。

本文对输配电线路的雷击故障与防雷措施进行了简单分析。

【关键词】输配电线路雷击故障防雷措施中图分类号：tm726 文献标识码： a 文章编号：雷击就是雷云里电荷相互碰撞后发出的磁波，通过磁场作用于大地，也可以说是大地在平静中受到的突然传输。

输配电线路一定是置于空气的，在有雷电时，输配电线路上就会有冲击过电压产生。

一、输配电线路遭受雷击的形式及危害1、输配电线路容易发生雷击的原因分析输配电线路易受到雷击灾害的影响，导致这种现象的原因是多方面的，只有认真的分析了雷击灾害的产生原因，才能有针对性的做好预防措施。

笔者在认真的分析了输配电线路的运行特点和雷击的影响后，认为导致的雷击故障的原因主要有以下几种：首先，输电线路的绝缘水平不足；其次，输配电线路的避雷线的布置不够合理；再次，输配电线路的雷击重点部位未进行特殊防护，最后，线路的位置处于雷电的多发区。

2、输配电线路遭受雷击的形式（1）直击雷所谓直击雷，就是在雷电发生后直接引入地表，这种形式的雷击的特点是影响的范围广，容易引发附件多条线路的触电事故。

并且，由于直击雷是直接侵入地表的，所以它的电流的释放能量也非常大，这种情况下，形成的雷击危害也就更大。

（2）球形雷所谓球形雷，就是指雷击的出现形式是球状的，由于这种形式的雷电的发生几率比较小，因而人们对其的研究也非常有限，但是所掌握的是这种形式的雷电一般的侵入途径是门、窗以及烟囱等部位。

3、输配电线路遭受雷击的危害雷击对于输配电线路的运行有着非常大的危害，遭遇雷击后，不仅会导致线路的绝缘子串发生闪络，还容易引发系统的电源的跳闸故障，所以应该引起有关部门的重视。

雷击事故发生后，如果不及时的进行系统维护，还会引起系统的短路现象，并且对地线造成严重的损耗，有可能引发灼伤、断股等现象，甚至会导致地线的烧断。

接地与防雷措施一、TN-S接零保护系统1、工程采用TN-S接零保护系统，工作零线（N线）必须通过总漏电保护器，保护零线（PE线）必须由电源进线零线重复接地处或总漏电保护器电源侧零线处，引出形成局部TN-S接零保护系统。

2、施工现场临时用电采用三级配电、逐级保护，电源首、末端及线路中间分别设置重复接地，接地电阻不大于10Ω。

所有接地处设置接地标志。

3、保护零线采用黄/绿双色线，严格与相线、工作零线相区别，杜绝混用。

保护接零线的截面积与工作零线相同，且不小于干线截面积的50％，机械强度满足线路敷设方式的要求(架空敷设不小于10mm的铜芯绝缘线)。

4、不得有一部分电气设备接零保护，而另一部分设备接地保护，保护零线不经过开关、熔断器。

5、TN-S接零保护系统中，电器设备的金属外壳必须与PE连接。

下列设备不带电的外露可导电部分应保护接零：1）配电装置的金属箱体、框架及靠近带电部分的金属围栏和金属门；2）电机、变压器、电器、照明灯具、手持电动工具金属外壳；3）电动传动装置的金属部件；4）配电柜与金属柜金属部件。

二、重复接地1、一级箱处PE线做不少于二组重复接地，接地极采用50*50*5热镀锌角钢长度为2.5m，接地线采用40*4的热镀锌扁钢与接地体焊接，接地电阻不大于10Ω。

2、二级箱处PE线做一组重复接地，接地极采用50*50*5热镀锌角钢长度为2.5米，接地线采用40*4的热镀锌扁钢与接地体焊接，接地电阻不大于10Ω。

3、保护零线在配电系统的中间处和末端处做重复接地。

保护零线每处重复接地装置的接地电阻值不大于10Ω。

4、塔吊回路，在专用箱设置重复接地，接地电阻小于4 。

接地体采用50*50*5长度2.5m的热镀锌角钢，间隔5m打入地下。

接地线采用40*4的热镀锌扁钢与接地体焊接，保证接地体和PE线端子做良好的电气连接。

三、防雷接地现场塔吊防雷接地安装采用镀锌40*4扁钢和镀锌Φ20圆钢，三根圆钢两根扁钢焊接为一组，扁钢为三面施焊，圆钢与扁钢搭接焊为圆钢6倍D，圆钢长度2.5m垂直打入地下，留出焊接部分，焊完后，刷防锈漆做防腐处理，每台塔吊两组接地极装置，每组留一处检测点，两组之间设一个短接点，方便分组摇测，塔吊防雷接地电阻值不大于4Ω，摇测时间是每季度一次，雨季施工期间增加摇测频次，并认真做好遥测记录。

配电系统防雷规范雷电的危害，大家是有目共睹的。

然而，近几年随着电网的改造，特别是城网改造和变电所自动化系统的建设，大家可能对这些设备的防雷接地保护还是认识不足，以致造成了多起雷害事故，造成自动化系统的瘫痪和一些电网设备事故，损失是比较严重的。

因此，我们有必要探讨一下供、配电系统的防雷接地问题，为设计和施工人员提供一定的帮助。

1.电力线路的防雷与接地1.1输电线路的防雷与接地输电线路的防雷，应根据线路的电压等级、负荷性质和系统运行方式，并结和当地地区雷电活动的强弱、地形地貌特点及土壤电阻率高低等情况，通过技术经济比较，采用合理的防雷方式。

(1) 35kV线路不宜全线架设避雷线，一般在变电所的进线段架设1〜2km 的避雷线，同时在雷电活动强烈的地段架设避雷线，或者安装线路金属氧化物避雷器。

(2) 110kV线路应全线架设避雷线，山区应采用双避雷线；但在年平均雷暴日数不超过15日或运行经验证明雷电活动轻微的地区，可不架设避雷线。

(3) 220kV线路应全线架设避雷线，同时应采用双避雷线。

对于架设避雷线的线路，应注意杆塔上避雷线对边导线的保护角，一般采用20。

〜30°保护角，同时做好杆塔的接地。

根据土壤电阻率的不同，杆塔的工频接地电阻，不宜大于表1所列数值。

对于35kV线路装设的金属氧化物避雷器的技术参数，一般应满足以下条件：①持续运行电压（有效值）不小于40.8kV;②额定电压（有效值）不小于51kV;③直流1mA参考电压不小于73kV（范围在73〜74kV之间）;④标准放电电流5kA等级下残压（峰值）不大于：雷电冲击134kV、操作冲击114kV、陡波冲击154kV。

⑤2000卩s方波电流（峰值）200A。

⑥对绝缘配置，根据线路污秽等级要求确定。

1.2配电线路的防雷与接地与输电线路一样，配电线路的防雷也可采用避雷线或者避雷器，对于不同电压等级和不同线路采取的措施也不一样。

（1）10kV裸导线线路。

配电线路的防雷措施
配电架空线路受到需击时，需电冲击波就向导线两端流动。

这种流动的冲击波称为进行波。

为了保护与线路连接的电气设备不受进行波的冲击，在10kV及以下的配电系统中，主要依靠阀型避雷器作为防雷保护。

10kV配电线路是三相三线制中性点不接地的供电方式，因此，发生单相接地时往往不会造成开关掉闸。

所以在防雷保护中，主要是防止相间短路，常采用的保护措施有:
(1)10kV架空线路,大多使用混疑土杆，铁质横担对于雷电冲击波相当于自然接地状态。

为了防止雷击引起绝缘子击穿，造成导线相间短路，烧断导线，可采取提高瓷绝缘等级的办法，并定期进行清扫维护保持其耐压水平，防止和减少绝缘子击穿事故。

(2)配电线路上的柱上油路器和荷开关，由于绝缘水平不高，相间距离较小，应防正受雷击时引起闪络，造成短路。

通常在设备的一侧或两侧装设阀型避雷器进行保护。

其接地线要与被保护设备的金属外壳相连接，接地电阻值不大于10Ω。

(3)10kV配电线路相互交叉或与低压线路、通信线路等交叉时，其垂直距离应不小于2mo交叉档两端杆塔的瓷绝缘铁脚应可靠接地。

(4)低压配电线路绝缘水平较低，当遭受雷击时，雷电冲击波可能沿线路侵入室内，引起人身和设备事故。

为了降低雷电波的幅值，可以把引入线上的绝缘子螺杆接地,接地电阻不超过300。

为保护直人式电度表,特装设低压阀型避雷器作为防雷保护。

配电线路防雷接地技术规程一、引言配电线路的防雷接地技术是确保电力系统运行安全和稳定的重要环节之一。

为了有效防止雷击对电力设备造成损害，并保障电力供应可靠性，制定配电线路防雷接地技术规程是必要的。

本文将介绍配电线路防雷接地技术的相关要点和规范，供工程师、电力从业人员和相关人士参考。

二、配电线路防雷接地技术规程要求1. 防雷接地系统的设计防雷接地系统的设计应根据所在地区的地质、气候条件、雷电频率和设备性质等因素进行充分考虑。

接地系统的总体设计应满足以下要求：（1）合理布置：根据地形、设备布置和电力线路的特点等因素，合理布置接地装置。

（2）有效接地电阻：接地装置的电阻应在规定范围内，确保瞬态过电压能通过接地装置迅速分散。

（3）可靠性：接地装置应具有稳定的性能和可靠的工作寿命。

2. 接地装置的选择和安装根据现场情况选择合适的接地装置，包括接地电极、接地网和接地体。

选择和安装时应注意以下要点：（1）接地电极：选择合适的接地电极类型，如水平接地电极或垂直接地电极，以确保接地电极的有效接地。

（2）接地网：根据设备容量和雷电活动频率，合理配置接地网，保证接地电阻低于规定值。

（3）接地体：根据土质条件和工程要求选择合适的接地体材料和尺寸，确保接地效果。

3. 现场施工及验收在进行配电线路防雷接地工程施工时，应遵循以下程序：（1）施工前准备：组织施工队伍，确认施工计划和材料准备。

（2）定位和测量：根据设计要求，在现场确定接地装置的位置，并进行精确测量。

（3）施工过程控制：按照规范，进行接地电极、接地网和接地体的安装。

（4）完工验收：对施工完成的接地工程进行全面检查和测试，确保接地电阻符合规定范围。

4. 运维管理和检修配电线路防雷接地系统的正常运行需要定期的检修和维护。

相关管理和维护措施包括：（1）巡检：定期巡视接地装置，检查接地电阻、接地导体的连接情况。

（2）维护：保持接地装置的清洁，确保接地装置表面与土壤之间的良好接触。
