关于钢筋施工中的解释（平法常见问题）
钢筋的锚固长度：
为此构件中的纵筋伸入彼构件内的长度，以彼构件的完整边线起算。如：梁伸入柱中；柱伸入梁中；次梁伸入主梁中；柱伸入基础中；墙或板伸入梁中；等等。
锚固长度应成为钢筋工的第一概念。
锚固长度是图集中的固定值。在《平法》各本图集中均有列表。
锚固长度在101-1.3.4图集中总分两种：非抗震与抗震，内容是不同的。选择锚固长度的前提条件是混凝土强度等级与抗震等级，然后参照钢筋种类决定。
在任何情况下，锚固长度不得小于250mm。
非框架梁下部纵筋的锚固长度为12d；非框架梁包括：简支梁；连系梁；楼梯梁；过梁；雨蓬阳台梁；但不包括圈梁悬挑梁和基础梁，圈梁悬挑梁和基础梁另有规定。
当边柱内侧柱筋顶部和中柱柱筋顶部的直锚长度小于锚固长度时，可向内或向外侧弯12d直径。
当柱墙插筋的竖直锚固长度小于规定值时，需按照03G101-3图集32页右下角的表或45页右上角的表加弯直匠。
框架梁上下纵筋及抗扭腰筋和非框架梁上部纵筋的锚固长度为加15d直匠。
纵向受拉钢筋的绑扎搭接长度：
纵向受拉钢筋的绑扎搭接长度是以锚固长度为先决条件，再根据纵向钢
筋搭接接头的面积百分率给出3个修正系数来计算。
在任何情况下搭接长度不得小于300mm。
搭接长度与搭接位置是两个概念，不可混为一谈，各类构件各有具体要求。
2-受力钢筋的混凝土保护层最小厚度：
前提条件是混凝土结构的环境类别。
保护层厚度在图纸的结构说明页中均有详细规定。
一般情况下，无垫层基础是70mm；有垫层基础是35mm，柱是30mm，梁是25mm，板是20mm，薄板是15mm,图纸中均有具体规定。
3-保护层问题：
通常，钢筋工在绑扎大梁时，在梁下部纵筋之下，必须要垫好保护层，合理的保护层材料是混凝土垫块或塑料卡，用大块石子垫也是常有的事，上级允许时，可用25mm的钢筋头垂直垫在主筋下，最好用16或18mm的钢筋头斜着垫在大梁的箍筋下面。
圈梁的保护层，一般应由混凝土工随打随垫，因为木工在支模时在圈梁钢筋上行走，事先垫了保护层更加容易跺倒箍筋。
板的保护层是最不容易保证的，如果按照合理的混凝土施工规程，钢筋工应当事先把板的钢筋保护层用混凝土垫块或塑料卡垫好，但是，各个工地不一定都舒范的，好多工地，混凝土工以及其它各个工种的人员都在已经绑扎好的钢筋上踩踏，这时，钢筋工完全有理由不给垫保护层，因为保护层垫起之后，更容易使绑扎好的钢筋网被踩得乱七八糟，不好
修正，这时应由混凝土工随打随垫才对。
一、基础常见错误 1、基础梁接头位置不对，按楼层框架梁接头位置设置，且没有错开。基础梁与框架梁的受力正好相反，接头亦然。 2、筏板钢筋接头在施工缝处预留长度不够，且接头没错开。 3、基础马凳摆放错误，如果换一方向，每一排马凳可省一固定用通长钢筋。或者，马凳上通长钢筋利用筏板上部同方向纵筋。这条解释起来较困难，最好在现场演示。 4、筏板面积较大，却仍按50%接头百分率，未按25%百分率接头，导致钢筋接头浪费。 5、底板纵筋接头长度有的太长，超过一个搭接长度，有的则太短，不能满足规范所要求的长度。底板通长筋没绑扎成平行直线，导致同截面钢筋根数不同。这是施工技术和质量问题。 6、筏板封边构造没按规范和设计，擅自设置筏板上下纵筋弯折长度。 7、筏板纵筋接头不宜设置在后浇带位置。 8、接桩钢筋并在一块。 二、柱 1、顶层中柱弯折，顶层中柱纵筋如果在梁内满足直锚就不需要弯折。 2、柱梁节点箍筋未设置或间距太大。柱梁节点是核心节点，是抗震的关键节点。 3、柱纵筋没有长短交错，这是钢筋翻样问题，对柱上下钢筋根数发生变化时没在下层调整竖向钢筋长度，导致接头未能错开。
4、柱保护层未满足最小保护层厚度。 5、有的暗柱很长，暗箍筋采用U型，增加钢筋接头，应该是封闭式箍筋，可节约钢筋。 6、暗柱箍筋有内折角，这是下允许的。两个箍筋相交或锚固形成的角度不属于内折角。 7、无地下室柱加密从正负零以上H0/3，应该是从基础顶面开始算起。 三、墙 1、墙水平筋（外侧与内铡）在同一位置搭接，没有按接头百分率错开接头。 2、墙水平筋接头未设置在受力最小处。外墙外侧水平钢筋应位于跨中三分之一或墙高四分之一区域，外墙内侧应位于支座及支座附近。 3、地下室外墙竖向钢筋接头位置错误，根据规范外墙外侧竖向钢筋应位于墙高中间的三分之一区域，外墙内侧竖向纵筋应位于墙高根部的四分之一区域。当然，这条规定本身是有问题的（从受力角度没有问题），缺少可操作性，无论如何是满足不了，属于规范脱离实际的无用条文。外墙可不采用插筋，一次性从基础到顶，不仅节约大量钢筋，而且，从受力角度也是最好的。 4、外墙外侧钢筋顶模，无保护层，外墙外侧钢筋露筋后果很严重，最终把整个外墙破坏掉。外墙外侧是直接接触泥土和水，保护层不少于40mm。 5、结构总说明未注明顶板是外墙的简支承还是弹性嵌固支承，施工也没按照按其施工，外墙纵筋弯折按墙厚减保护层，不知施工依据什么，还是想当然。 6、墙纵向钢筋搭接长度过长，直接按墙高度。墙封顶时墙竖向钢筋应该是减去下面预留长度再加搭接长度。 7、墙拉筋绑扎不规范，要么间距不对，要么做法不对，如没拉住墙水平筋，要么拉筋长度不对，施工时不是垂直拉而是斜拉。
入门钢筋识图 一、箍筋表示方法： ⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。 ⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。 ⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。 ⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。 一、梁上主筋和梁下主筋同时表示方法： ⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。 ⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。 ⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。 ⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。 二、梁上部钢筋表示方法：（标在梁上支座处） ⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。 ⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。 ⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。 ⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。 三、梁腰中钢筋表示方法： ⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。 ⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。 ⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。 ⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。 四、梁下部钢筋表示方法：（标在梁的下部） ⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。 ⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。 ⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。 ⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。2Φ25伸入支座，3Φ22，不伸入支座。下排筋 5Φ25，通长布置。 五、标注示例： KL7（3）300×700 Y500×250 φ10@100/200(2) 2Φ25 N4Φ18 （-0.100） 4Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25 □———————————□———————□———————————□ 4Φ25 2Φ25 4Φ25 300×700 N4φ10 KL7(3) 300×700 表示框架梁7，有三跨，断面宽300，高700。
钢筋平法标注说明（基础知识） 本帖最后由wu_ming 于2010-9-19 08:53 编辑 不知平法中钢筋和标注含义的看这个。 钢筋平法标注 平法标注法---梁(03G101 平面标注法) 一、箍筋表示方法： ⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。 ⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。 ⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。 ⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。 一、梁上主筋和梁下主筋同时表示方法： ⑴3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。 ⑵2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。 ⑶4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。 ⑷3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。 二、梁上部钢筋表示方法：（标在梁上支座处） ⑴2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。 ⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。 ⑶6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。 ⑷2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。 三、梁腰中钢筋表示方法： ⑴G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。 ⑵G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。 ⑶N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。 ⑷N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。 四、梁下部钢筋表示方法：（标在梁的下部） ⑴4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。 ⑵6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。 ⑶6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。 ⑷2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。2Φ25伸入支座，3Φ22，不伸入支座。下排筋5Φ25，通长布置。 五、标注示例： KL7（3）300×700 Y500×250 φ10@100/200(2) 2Φ25 N4Φ18 （-0.100） 4Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25 □——————————□———————□———————————□ 4Φ25 2Φ25 4Φ25 300×700
钢筋绑扎常见质量问题 及处理 公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
钢筋绑扎常见质量问题及处理 工程施工中，常见的钢筋绑扎质量问题分析如下： 一、楼梯梯段部位主筋在楼梯梁内锚固长度不够 1．现象 梯段主筋下滑，在下层楼梯梁内锚固长度超出规范要求，在上层楼梯梁内主筋锚固长度达不到规范要求，或主筋放置位置不准确，一侧梁内长度偏大，一侧梁内长度偏小。 2．原因 (1)下料时，施工人员严格照图计算、下料并制作，而钢筋工在绑扎时，由于主位置放置不准确，造成梯段主筋在楼梯梁内锚固长度有一定的偏差；(2)钢筋未采取防滑措施或由于混凝土的重量作用使钢筋向下位移；(3)混凝土浇筑过程中，看筋工作不到位，发现问题未能及时改正、补救。 楼梯梯段主筋下料时，建议钢筋长度可以比图纸尺寸稍长一些，以防出现梯段主筋锚固长度不足的现象；或在钢筋绑扎时，在梯段主筋与楼梁箍筋相交部位附加一根分布筋，将分布筋与梯梁箍筋绑扎连接，以防止主筋下移，同时也能够确保此处钢筋保护层厚度；梯段钢筋不如现浇板钢筋位置容易保证，并且梯段部位混凝土留槎应在梯段长度1/3部位，如果混凝土浇筑中出现主筋下移，使上层楼梯梁内锚固长度不足，应对主筋进行搭接或焊接．这样，不仅费工费料，而且施工也不方便，不易保证工程质量。 二、条形基础钢筋垫块加设不到位 1．现象 (1)基础构造柱钢筋上标高标志点不在同一水平面上，部分标志点有下降现象；(2)条形基础厚度不足，实测混凝土条基断面厚度，局部厚度比设计厚度小1-3cm。 2．原因 条形基础施工时，标高往往标注在构造柱钢筋上，由于忽视在构造柱钢筋下加设垫块或垫块强度偏低，在混凝土浇筑时，由于混凝土重量作用使垫块破碎造成钢筋下移，从而使标志点下降，同时造成基础钢筋局部整体下降，使基础断面厚度减小，减小的尺寸基本稍低于垫块的厚度。对这个问题，施工单位应认真制作和加设垫块，使垫块厚度偏差、垫块间距、垫块强度均符合规范要求。 三、吊筋制作、放置位置不符合要求 1．现象 (1)吊筋水平锚固长度不足，底部水平段长度未达到次梁宽度加100mm，弯起角度不准确；(2)吊筋未正确放在次粱正下方，且每侧宽出次粱50mm，或吊筋未放至主梁底部。而放至次粱底部。 2．原因： 钢筋制作绑扎不接图施工，或吊筋制作形状虽然正确，但各部位长度、角度不符合规范要求，放置位置不准确。 四、混凝土二次浇筑部位钢筋绑扎质量差 1．现象
平法钢筋识图算量课程设计心得 周第九周时，老师布置下来了课程设计的任务，也是检验我们专业知识学好与否的一次机会。 在刚接触到课程设计时，一直不知道从哪里下手开始完成这个学习任务，看到老师发下来的图纸也不知道该从哪一根钢筋开始计算，有一种手足无措的感觉。没办法，为了完成了老师的任务，我仔细翻阅书本，查找资料，向同学和老师请教。 在完成这门课程设计的过程中，我意识到自己在之前的专业知识的学习中还有很多没有理解透彻的，依旧有很多知识需要巩固和加强。每当在课程设计作业的完成中遇到瓶颈时，会用更多的时间来翻阅专业书，会不自觉地开始把每一节专业课程的知识一个个联系起来。 刚开始的时候，我的进度很慢，但是随着对钢筋的认识越来越深，对计算公式的越来越熟悉，我的速度渐渐的加快了很多。 在课程设计中，我总结了一下课本中的知识和一些基本概念。 一、箍筋表示方法： 二、⑴10@100/200(2) 表示箍筋为10 ，加密区间距100， 非加密区间距200，全为双肢箍。
⑵10@100/200(4) 表示箍筋为10 ，加密区间距100，非加密区间距200，全为四肢箍。 ⑶8@200(2) 表示箍筋为8，间距为200，双肢箍。 ⑷8@100(4)/150(2) 表示箍筋为8，加密区间距100，四肢箍，非加密区间距150，双肢箍。梁 （1）框架梁 一、首跨钢筋的计算 1、上部贯通筋 上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值 2、端支座负筋 端支座负筋长度：第一排为Ln/3＋端支座锚固值； 第二排为Ln/4＋端支座锚固值 3、下部钢筋 下部钢筋长度＝净跨长＋左右支座锚固值以上三类钢筋中均涉及到支座锚固问题，那么总结一下以上三类钢筋的支座锚固判断问题：支座宽Lae且0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。钢筋的端支座锚固值＝支座宽Lae或0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。
钢筋验收常见问题45答 1、何谓架立筋？ 答：架立筋是指梁内起架立作用的钢筋，从字面上理解即可。架立筋主要功能是当梁上部纵筋的根数少于箍筋上部的转角数目时使箍筋的角部有支承。所以架立筋就是将箍筋架立起来的纵向构造钢筋。 现行《混凝土结构设计规范》GB50010-2002规定：梁内架立钢筋的直径，当梁的跨度小于4m时，不宜小于8mm；当梁的跨度为4-6m时，不宜小于10mm；当梁的跨度大于6m时，不宜小于12mm。 平法制图规则规定：架立筋注写在括号内，以示与受力筋的区别。 2、平法图集的最后一页“标准构造详图变更表”何用？ 最后一页只是举了一个例子，并无规范作用。这是给设计院用的。平法的宗旨是不限制注册结构师行使自己的权利，所以，对G101中不适合具体工程的规定与构造，结构师都可以进行变更。需要明确的是经变更后的内容，其知识产权归变更者，因此变更者应当负起全部责任（包括其风险）。 3、何谓通长筋？ 答：通长筋源于抗震构造要求，这里“通长”的含义是保证梁各个部位的这部分钢筋都能发挥其受拉承载力，以抵抗框架梁在地震作用过程中反弯点位置发生变化的可能。现行〈〈混凝土结构设计规范〉〉GB 50010-2002规定：沿梁全长顶面和底面至少应各配置两根通长的纵向钢筋，对一、二级抗震等级，钢筋直径不应小于14mm，且分别不应少于梁两端顶面和底面纵向受力钢筋中较大截面面积的1/4；对三、四级抗震等级，钢筋直径不应小于12mm。 当抗震框架梁采用双肢箍时，跨中肯定只有通长筋而无架立筋；只有采用多于两肢箍时，才可能有架立筋。 通长筋需要按受拉搭接长度接长，而架立筋仅交错150，是“构造交错”，不起连接作用。通长筋是“抗震”设防需要，架立筋是“一般”构造需要。 4、如何正确理解《钢筋机械连接通用技术规程JGJ107－2003》第4.0.3条所说“Ⅰ级接头可不受限制”的规定？ 答：《钢筋机械连接通用技术规程JGJ107－2003》中将接头分为Ⅰ、Ⅱ、Ⅲ级，并对接头的应用做了规定：接头宜设置在结构构件受拉钢筋应力较小部位，当需要在高应力部位
钢筋平法图集常用符号解释 la：非抗震构件的钢筋锚固长度 laE：抗震构件的钢筋锚固长度 bw：剪力墙的厚度 bf：转角处的暗柱的厚度 ln：梁的净跨度 llE：钢筋的搭接长度 hc：支座的净宽度 λv：为约束边缘构件的配筋特征值，计算配筋率时箍筋或拉筋抗拉强度设计值超过360N/mm2,应按 360N/mm2计算；箍筋或拉筋沿竖向间距：一级不宜大于100mm，二级不宜大于150mm。 bf：剪力墙厚度。 bc：端柱端头的宽度。 bw：剪力墙厚度。lc：为约束边缘构件沿墙肢的长度，不应小于图集中表内的数值、1.5bw 和450mm三者的最大值，有翼墙或端柱时尚不应小于翼墙厚度或端柱沿墙肢方向截面高度；加300mm。 ln：梁跨度值。 lae：纵向受拉钢筋抗震锚固长度。 la：受拉钢筋最小锚固长度。 lle：纵向受拉钢筋抗震(绑扎)搭接长度。 ll：纵向受拉钢筋非抗震绑扎搭接长度。 lni：梁本跨的净跨值。 hac：暗柱长度。 Hn：所在楼层的柱净高。 hc：柱截面长边尺寸（圆柱为截面直径），也表示为端柱的宽度。
hw：抗震剪力墙墙肢的长度（也表示梁净高）。 hb：梁截面高度。 Ac：为计算边缘构件纵向构造钢筋的暗柱或端柱的截面面积。 各类结构构件名称代码： 1、柱 KZ-框架柱 KZZ-框支柱 XZ-芯柱 LZ-梁上柱 QZ-剪力墙上柱 2、剪力墙 （1）墙柱 YDZ-约束边缘端柱 YAZ-约束边缘暗柱 YYZ-约束边缘翼墙柱 YJZ-约束边缘转角柱 GDZ-构造边缘端柱 GAZ-构造边缘暗柱 GYZ-构造边缘翼墙柱 GJZ-构造边缘转角柱 AZ-非边缘暗柱 FBZ-扶壁柱 （2）墙身 Q-剪力墙 （3）墙梁 LL-连梁（无交叉暗撑、钢筋） LL（JC）连梁（有交叉暗撑）（03G） LL（JG）连梁（有交叉钢筋）（03G）
一、箍筋表示方法： ⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。 ⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。 ⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。 ⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。 一、梁上主筋和梁下主筋同时表示方法： ⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。 ⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。 ⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。 ⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。 二、梁上部钢筋表示方法：（标在梁上支座处） ⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。 ⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。 ⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。 ⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。 三、梁腰中钢筋表示方法： ⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。 ⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。 ⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。 ⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。 四、梁下部钢筋表示方法：（标在梁的下部） ⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。 ⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。 ⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。 ⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。2Φ25伸入支座，3Φ22，不伸入支座。下排筋 5Φ25，通长布置。 五、标注示例： KL7（3）300×700 Y500×250 φ10@100/200(2) 2Φ25 N4Φ18 （-0.100） 4Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25 □———————————□———————□———————————□4Φ25 2Φ25 4Φ25 300×700 N4φ10 KL7(3) 300×700 表示框架梁7，有三跨，断面宽300，高700。 Y500×250 表示梁下加腋，宽500，高250。 N4Φ18 表示梁腰中抗扭钢筋。
钢筋施工常见的45个错误，据说90%的“老法师”都不知道！ 一、基础常见错误 1、基础梁接头位置不对，按楼层框架梁接头位置设置，且没有错开（基础梁与框架梁的受力正好相反，接头亦然）。 2、筏板钢筋接头在施工缝处预留长度不够，且接头没错开。 3、基础马凳摆放错误，如果换一方向，每一排马凳可省一固定用通长钢筋。或者，马凳上通长钢筋利用筏板上部同方向纵筋。 4、筏板面积较大，却仍按50%接头百分率，未按25%百分率接头，导致钢筋接头浪费。 5、底板纵筋接头长度有的太长，超过一个搭接长度，有的则太短，不能满足规范所要求的长度。底板通长筋没绑扎成平行直线，导致同截面钢筋根数不同。 6、承台按规范是不缩减的，设计“优化”按独立基础构造搞成缩减，这属于设计的偷工减料。 7、筏板封边构造没按规范和设计，擅自设置筏板上下纵筋弯折长度。 8、筏板纵筋接头设置在后浇带内（纵筋接头不宜设置在后浇带位置）。 9、接桩钢筋并在一块。 二、柱常见错误 1、顶层边柱均未设置弯折，11G101规定是当采用柱外搭接时，柱外侧可不弯折，但柱内侧钢筋当梁高度小于锚固时均要求弯折。 2、顶层中柱弯折，顶层中柱纵筋如果在梁内满足直锚就不需要弯折。 3、柱梁节点箍筋未设置或间距太大。柱梁节点是核心节点，是抗震的关键节点，宁可少放梁纵筋也不能省掉梁柱节点内的箍筋。
8、无地下室柱加密从正负零以上H0/3，应该是从基础顶面开始算起。 三、墙常见错误 1、墙水平筋（外侧与内铡）在同一位置搭接，没有按接头百分率错开接头。 2、墙水平筋接头未设置在受力最小处。外墙外侧水平钢筋应位于跨中三分之一或墙高四分之一区域，外墙内侧应位于支座及支座附近。 3、地下室外墙竖向钢筋接头位置错误，根据规范外墙外侧竖向钢筋应位于墙高中间的三分之一区域，外墙内侧竖向纵筋应位于墙高根部的四分之一区域。 4、外墙外侧钢筋顶模，无保护层，外墙外侧钢筋露筋后果很严重，最终把整个外墙破坏掉。外墙外侧是直接接触泥土和水，保护层不少于40mm。 5、结构总说明未注明顶板是外墙的简支承还是弹性嵌固支承，施工也没按照其施工，外墙纵筋弯折按墙厚减保护层，不知施工依据什么，还是想当然。 6、墙纵向钢筋搭接长度过长，直接按墙高度。墙封顶时墙竖向钢筋应该是减去下面预留长度再加搭接长度。
对于钢筋平法施工的讲解

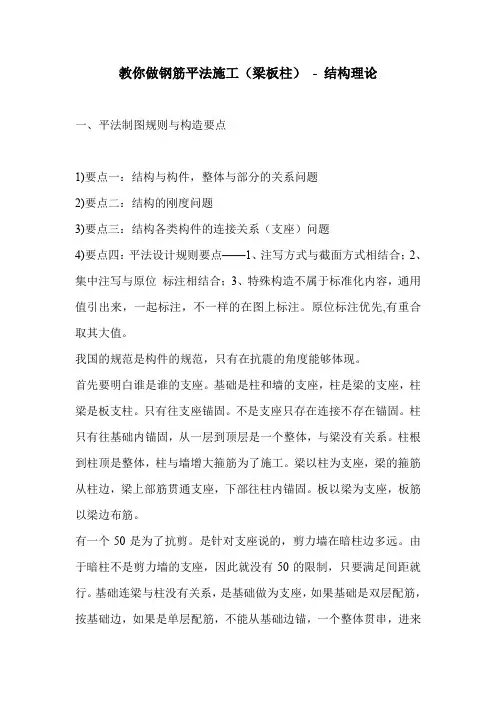

对于钢筋平法施工的讲解 相信大家都知道陈青来教授吧，他是山东大学教授，是钢筋平法创始人，下面是他对于钢筋平法施工的讲解，看看吧，会对大家有所帮助~ 一、平法制图规则与构造要点 1)、要点一：结构与构件，整体与部分的关系问题 2)、要点二：结构的刚度问题 3)、要点三：结构各类构件的连接关系（支座）问题 4)、要点四：平法设计规则要点——1、注写方式与截面方式相结合；2、集中注写与原位标注相结合；3、特殊构造不属于标准化内容 通用值引出来，一起标注，不一样的在图上标注。原位标注优先,有重合取其大值 我国的规范是构件的规范，只有在抗震的角度能够体现。 首先要明白谁是谁的支座。施工人员要搞清楚。基础是柱和墙的支座，柱是梁的支座，柱梁是板支柱。只有往支座锚固。不是支座只存在连接不存在锚固。 柱只有往基础内锚固，从一层到顶层是一个整体，与梁没有关系。 柱根到柱顶是整体，柱与墙增大箍筋为了施工。梁以柱为支座，梁的箍筋从柱边，梁上部筋贯通支座，下部往柱内锚固。 板以梁为支座，板筋以梁边布筋。 有一个50是为了抗剪。是针对支座说的 剪力墙在暗柱边多远。由于暗柱不是剪力墙的支座，因此就没有50的限制，只要满足间距就行。基础连梁与柱没有关系，是基础做为支座，如果基础是双层配筋，按基础边，如果是单层配筋，不能从基础边锚，一个整体贯串，进来后往下斜的问题。支座只进纵筋，不进横向钢筋，如果进横向钢筋只起固定作用。 二、平法规则与构造应用要点解析
1)、基础主梁，箍筋是贯通的，梁是柱的支座。存在纵筋的连接。 2)、箍筋是大箍套小箍，这样重复的筋最小，如四肢箍筋，用两个一样大小的相套，在抗震与非抗震都可以，但抗钮就不行了。抗钮只与最外箍筋有关。 3)、大箍内加接筋是最好的。 4)、柱的施工缝在梁底50至100，抗震问题没考虑，国外是整体或在柱的中部。这个问题是一定得解决。 5)、基础梁如果小于柱，就存在加液梁问题，就是把柱包住。来实现基础梁做为支座。 6)、柱在基础梁内锚固，如果小于500且不少于两道矩形封闭箍筋（非得合箍），主要是防止钢筋偏移。柱在基础内的弯最小要大于150 7)、柱中部搭接区加密是为了增加砼的粘结。在柱两端的是为了抗震，主要是为了强柱弱梁。8)、基础板的第一根筋为基础的边的1/2的板间距 9)、基础次梁以基础主梁为支座，次梁的箍筋从主梁边50mm开始。 10)、凡时承柱的为基础主梁，与柱不连接的就为次梁，有些次梁与主梁一样高也是次梁。楼板内应注意的事项 1、楼板从梁主筋内扎进来，板下部筋进入梁大于5d，但至少到梁中线。板上部钢筋与梁平行的筋按梁角筋为1/2板筋间距。 4、楼板与非框架梁下部钢筋在支座处一定是受压的。 5、非接触搭接：两根钢筋间距要大于等于30+d，小于0.2Ll及150的最小者，两个搭接之间的间距得大于0.3Ll。两个钢筋要弯起是1：12。 6、板的负筋在梁的角筋内 7、板悬挑板要折回来5d。并不是直弯。主要为了装修改造用。悬挑板与栏板在一起，在栏板内也是5d。 8、放射筋的问题：梁的箍筋问题，在放射筋范围内箍筋可以斜放。这样放射筋插空可以完成。 9、在两面悬挑板钢筋打架的问题，在楼板内做了钢筋相互关系的构造。

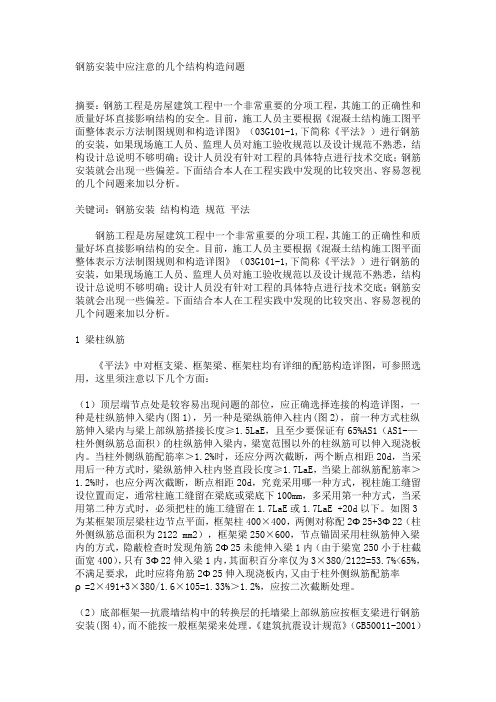

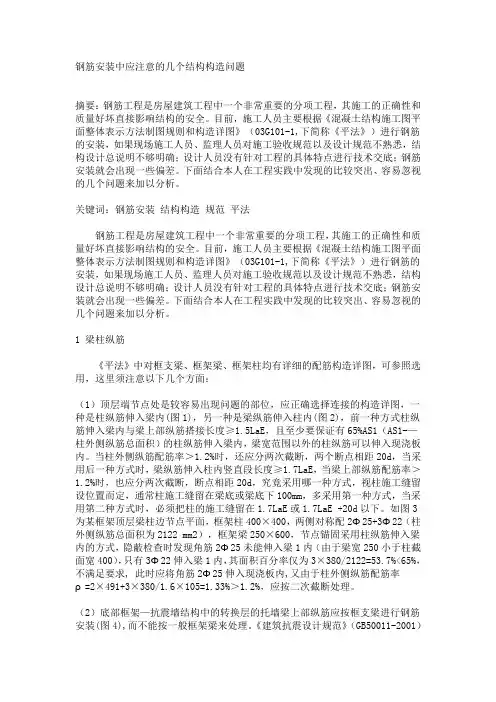

钢筋安装中应注意的几个结构构造问题 摘要：钢筋工程是房屋建筑工程中一个非常重要的分项工程，其施工的正确性和质量好坏直接影响结构的安全。目前，施工人员主要根据《混凝土结构施工图平面整体表示方法制图规则和构造详图》（03G101-1,下简称《平法》）进行钢筋的安装，如果现场施工人员、监理人员对施工验收规范以及设计规范不熟悉，结构设计总说明不够明确；设计人员没有针对工程的具体特点进行技术交底；钢筋安装就会出现一些偏差。下面结合本人在工程实践中发现的比较突出、容易忽视的几个问题来加以分析。 关键词：钢筋安装结构构造规范平法 钢筋工程是房屋建筑工程中一个非常重要的分项工程，其施工的正确性和质量好坏直接影响结构的安全。目前，施工人员主要根据《混凝土结构施工图平面整体表示方法制图规则和构造详图》（03G101-1,下简称《平法》）进行钢筋的安装，如果现场施工人员、监理人员对施工验收规范以及设计规范不熟悉，结构设计总说明不够明确；设计人员没有针对工程的具体特点进行技术交底；钢筋安装就会出现一些偏差。下面结合本人在工程实践中发现的比较突出、容易忽视的几个问题来加以分析。 1 梁柱纵筋 《平法》中对框支梁、框架梁、框架柱均有详细的配筋构造详图，可参照选用，这里须注意以下几个方面： （1）顶层端节点处是较容易出现问题的部位，应正确选择连接的构造详图，一种是柱纵筋伸入梁内(图1)，另一种是梁纵筋伸入柱内(图2)，前一种方式柱纵筋伸入梁内与梁上部纵筋搭接长度≥1.5LaE，且至少要保证有65%AS1（AS1-—柱外侧纵筋总面积）的柱纵筋伸入梁内，梁宽范围以外的柱纵筋可以伸入现浇板内。当柱外侧纵筋配筋率＞1.2%时，还应分两次截断，两个断点相距20d，当采用后一种方式时，梁纵筋伸入柱内竖直段长度≥1.7L aE，当梁上部纵筋配筋率＞1.2%时，也应分两次截断，断点相距20d，究竟采用哪一种方式，视柱施工缝留设位置而定，通常柱施工缝留在梁底或梁底下100mm，多采用第一种方式，当采用第二种方式时，必须把柱的施工缝留在1.7LaE或1.7LaE +20d以下。如图3为某框架顶层梁柱边节点平面，框架柱400×400，两侧对称配2Φ25+3Φ22（柱外侧纵筋总面积为2122 mm2），框架梁250×600，节点锚固采用柱纵筋伸入梁内的方式，隐蔽检查时发现角筋2Φ25未能伸入梁1内（由于梁宽250小于柱截面宽400），只有3Φ22伸入梁1内，其面积百分率仅为3×380/2122=53.7%<65%，不满足要求, 此时应将角筋2Φ25伸入现浇板内,又由于柱外侧纵筋配筋率 ρ=2×491+3×380/1.6×105=1.33%＞1.2%，应按二次截断处理。 （2）底部框架—抗震墙结构中的转换层的托墙梁上部纵筋应按框支梁进行钢筋安装(图4),而不能按一般框架梁来处理。《建筑抗震设计规范》（GB50011-2001）
关于钢筋施工中的解释（平法常见问题） 钢筋的锚固长度： 为此构件中的纵筋伸入彼构件内的长度，以彼构件的完整边线起算。如：梁伸入柱中；柱伸入梁中；次梁伸入主梁中；柱伸入基础中；墙或板伸入梁中；等等。 锚固长度应成为钢筋工的第一概念。 锚固长度是图集中的固定值。在《平法》各本图集中均有列表。 锚固长度在101-1.3.4图集中总分两种：非抗震与抗震，内容是不同的。选择锚固长度的前提条件是混凝土强度等级与抗震等级，然后参照钢筋种类决定。 在任何情况下，锚固长度不得小于250mm。 非框架梁下部纵筋的锚固长度为12d；非框架梁包括：简支梁；连系梁；楼梯梁；过梁；雨蓬阳台梁；但不包括圈梁悬挑梁和基础梁，圈梁悬挑梁和基础梁另有规定。 当边柱内侧柱筋顶部和中柱柱筋顶部的直锚长度小于锚固长度时，可向内或向外侧弯12d直径。 当柱墙插筋的竖直锚固长度小于规定值时，需按照03G101-3图集32页右下角的表或45页右上角的表加弯直匠。 框架梁上下纵筋及抗扭腰筋和非框架梁上部纵筋的锚固长度为加15d直匠。 纵向受拉钢筋的绑扎搭接长度： 纵向受拉钢筋的绑扎搭接长度是以锚固长度为先决条件，再根据纵向钢
筋搭接接头的面积百分率给出3个修正系数来计算。 在任何情况下搭接长度不得小于300mm。 搭接长度与搭接位置是两个概念，不可混为一谈，各类构件各有具体要求。 2-受力钢筋的混凝土保护层最小厚度： 前提条件是混凝土结构的环境类别。 保护层厚度在图纸的结构说明页中均有详细规定。 一般情况下，无垫层基础是70mm；有垫层基础是35mm，柱是30mm，梁是25mm，板是20mm，薄板是15mm,图纸中均有具体规定。 3-保护层问题： 通常，钢筋工在绑扎大梁时，在梁下部纵筋之下，必须要垫好保护层，合理的保护层材料是混凝土垫块或塑料卡，用大块石子垫也是常有的事，上级允许时，可用25mm的钢筋头垂直垫在主筋下，最好用16或18mm的钢筋头斜着垫在大梁的箍筋下面。 圈梁的保护层，一般应由混凝土工随打随垫，因为木工在支模时在圈梁钢筋上行走，事先垫了保护层更加容易跺倒箍筋。 板的保护层是最不容易保证的，如果按照合理的混凝土施工规程，钢筋工应当事先把板的钢筋保护层用混凝土垫块或塑料卡垫好，但是，各个工地不一定都舒范的，好多工地，混凝土工以及其它各个工种的人员都在已经绑扎好的钢筋上踩踏，这时，钢筋工完全有理由不给垫保护层，因为保护层垫起之后，更容易使绑扎好的钢筋网被踩得乱七八糟，不好
钢筋算量基本方法小结 一、梁 （1）框架梁 一、首跨钢筋的计算 1、上部贯通筋 上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值 2、端支座负筋 端支座负筋长度：第一排为Ln/3＋端支座锚固值； 第二排为Ln/4＋端支座锚固值 3、下部钢筋 下部钢筋长度＝净跨长＋左右支座锚固值 以上三类钢筋中均涉及到支座锚固问题，那么总结一下以上三类钢筋的支座锚固判断问题： 支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。 钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。 钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d } 4、腰筋 构造钢筋：构造钢筋长度＝净跨长＋2×15d 抗扭钢筋：算法同贯通钢筋 5、拉筋
拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d 拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。 6、箍筋 箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）*2＋2×11.9d＋8d 箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1 注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。 7、吊筋 吊筋长度＝2*锚固（20d）+2*斜段长度+次梁宽度+2*50，其中框梁高 度>800mm 夹角=60° ≤800mm夹角=45° 二、中间跨钢筋的计算 1、中间支座负筋 中间支座负筋：第一排为：Ln/3＋中间支座值＋Ln/3； 第二排为：Ln/4＋中间支座值＋Ln/4 注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为：该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；
山东大学陈青来教授答疑平法国家建筑标准设计中的问题 陈青来钢筋平法问题答疑 平法改变了传统的那种将构件从结构平面布置图中索引出来，再逐个绘制配筋详图的繁琐方法，是混凝土结构施工图设计方法的重大改革。平法已在全国全面普及并向纵深发展。平法追求的是一个过程，在这个过程中平法会不断地否定自身并进一步完善。随着平法的不断推陈出新，也要求我们在对平法深刻理解的基础上不断学习和应用新的理论和技术。 今年的6月-9月，广联达公司在全国陆续开展了21场陈青来平法讲座，希望通过此类讲座能够提升广大造价人员对平法的应用能力，在讲座最后的答疑环节，很多造价人员围绕新图集06G101-6和03G.11G系列图集提出了自己多年来对平法的疑问，本期我们特选择了答疑环节的部分问题。希望能够帮助大家更好的理解和应用平法。 本期专家支持：冯俊国2000年毕业后从事施工工作，具有丰富的施工经验。2003年进入广联达公司后，担先后担任过公司的钢筋、图形软件高级应用讲师及服务经理，精通平法，曾多次担任大型平法讲座的讲师。目前为广联达总公司钢筋产品经理。 06G101-6问题 1、06－6P45第三条如ex尺寸大，较大者方向钢筋设置在下，请问到底是哪个方向？ 答：图集中注解第5条已经明确规定了水平为X方向，垂直为Y方向，而且图示也已经非常清晰了，ex指的是x方向的柱外缘到基础外缘的长度，ey，指的是y方向的柱外缘到基础外缘的长度，二者要判断大小，哪个值大，哪个方向的钢筋就放置在下。 2、06－6基础梁端无外伸构造与04G101-3P29不同，为什么？ 答：06G101-6和04G101-3所涉及的基础类型不同，它们的受力情况是不一样的，同时在新的图集中也考虑了一些新的处理方式，像柱的插筋构造也是有区别的。 3、06101-6P53柱宽基础梁时，加腋筋竖筋如￠8@200在封闭范围内全部布置吗？还是仅图上示意根数？ 答：在加腋的这个位置，布置的是钢筋网片，如果只是图上的3根，那要200的间距干嘛！只是在计算的时候La长度范围是不用布置的，图示主要表达的是这个意思。这一段距离是锚固了。而且伸入相邻的基础梁，想布置钢筋也比较费事了，梁里面多的是钢筋。 4、06G101-6P61柱顶纵筋在承台内的锚固应伸至承台顶？ 答：图集中注解第3条已经说明这个问题了，只要伸入承台内的长度满足Lae和35d 的要求就可以了，这个和柱的钢筋要到顶是不一样的。桩和承台都是基础构件，承台是为了扩大受力截面，更好的承载上部构件，如果桩足够大的话，就没有必要设置承台了。 5、06G101-6 P51页，内容是否与04G101-3的内容相同？还有其他的内容，是否也相同？ 答：这个是不同的，看图的时候要仔细，非贯通纵筋在-3中取值除了L0/3以外，还有

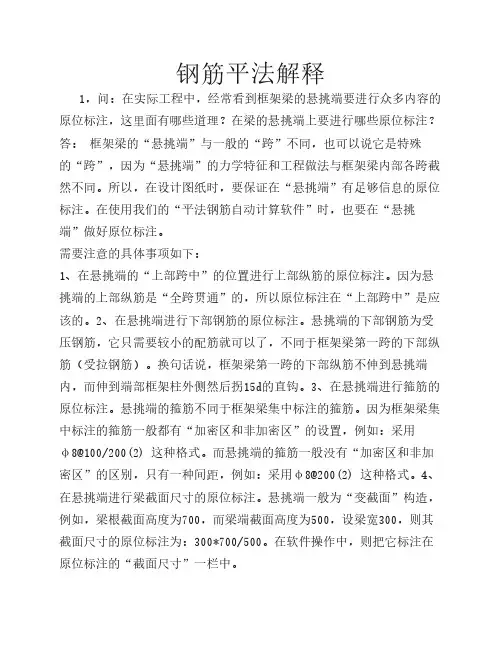

钢筋标注中的含义 JZL(3B)400*700 Y 1500*500*300是基础主梁，Y后边的是加腋信息（就是条基的底） Φ8@200(4)是A8钢筋的箍筋，间距200，4肢箍 B2Φ25+3Φ22; T2Φ16+2Φ14基础梁的下部通长筋是2根25的加上3根22的，上部通长筋是2根16的加上2根14的 Y Φ16@200; Φ8@300是加腋钢筋，就是条基铺底筋，主筋是16的间距200，分布筋是8mm的间距300 G2Φ16;L Φ8@500是侧面构造筋，2根16mm的，拉筋是8mm的间距500 JCL-4（2B）600*800 Φ10@100（4） B6Φ25；T6Φ20 N2Φ14 4号基础梁 2跨两端悬挑梁截面尺寸600*800 箍筋为10个的4肢箍间距100 梁上部筋6根25的下部筋6根20的梁两侧共配置2根14的抗扭钢筋 肢箍是反映梁里箍筋的个数的一个名词，分别有两肢箍、四肢箍等，它们是指梁 里面箍筋的排数。 梁支座就是梁两端或者中间的支撑，起支撑梁的作用。 梁支座一般为：墙/柱/梁三种 梁的支座：与梁接触，承受梁传来荷载并承受的构件。如：主次梁
的节点，梁与柱的节点，梁与承重墙的节点等，总之就是能支撑梁的那个“座”。 加腋梁，指钢梁或混凝土梁在根部斜向加高，加腋部份相当于柱子上的 “牛腿”。 目的是增加梁的承载能力，或者为了加强梁的抗震性能。 一个柱子两边的梁，上部纵筋，左端有原位标注，右端没有，那右端的纵筋分布是按左端的来布置，还是按集中标注来布置的？ 是这样，这个4根25的是代表这个支座顶的钢筋，也就是说，左右都是很少的梁，有2面标注的，出现的情况就3种，1是不同轴，1是标高不同，1是断面不同。 井字梁就是不分主次，高度相当的梁，同位相交，呈井字型。这种一 般用在楼板是正方形或者长宽比小于1.5的矩形楼板,大厅比较多见,梁间距3m左右. 由同一平面内相互正交或斜交的梁所组成的结构构件。又称交叉梁或格形梁。 拉筋在梁与柱、梁与墙、墙与墙等构件之间起拉结作用的钢筋。主要增强整体

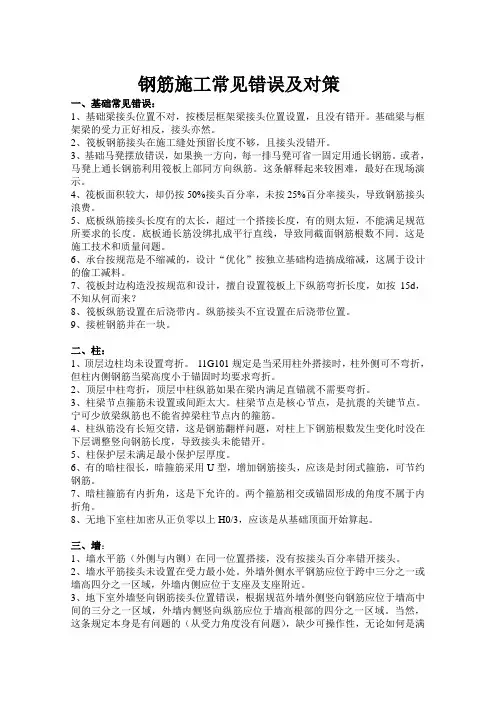

钢筋施工常见错误及对策 钢筋施工中存在不少问题，有的让人触目惊心，而钢筋浪费更是让人痛心疾首。有些是错误做法，有些是不合理做法，有些是浪费做法。钢筋施工错误有些属于难以治愈“通病”和“顽疾”，有的是由于施工人员对规范和平法理解的错误或对规范平法的亚清晰所致，有的是因为施工工艺的落后和局限，有的则是由于施工人员马虎不负责任。总而言之，总体情况不容乐观，比20年前的施工质量和工艺没有丝毫进步，反而是倒退了。有些常见错误施工人员并不以为错的，反而认为是正确的，或者认为是正常的，都是这样做的，一直是这样做的。项目管理人员也是希望能提高质量控制成本，但因为钢筋比较专业，只有专业人用专业的眼光才会发现问题和症结之所在，这所谓“外行看热闹，内行看门道”。一般人发现不了错误，更不用谈如何优化、改进和节约了。如何整治钢筋施工中的错误做法和浪费做法，这是非常迫切非常重要课题，对结构安全和成本管控影响极大，绝不能掉以轻心听之顺之。 一、基础常见错误： 1、基础梁接头位置不对，按楼层框架梁接头位置设置，且没有错开。基础梁与框架梁的受力正好相反，接头亦然。 2、筏板钢筋接头在施工缝处预留长度不够，且接头没错开。
3、基础马凳摆放错误，如果换一方向，每一排马凳可省一固定用通长钢筋。或者，马凳上通长钢筋利用筏板上部同方向纵筋。这条解释起来较困难，最好在现场演示。 4、筏板面积较大，却仍按50%接头百分率，未按25%百分率接头，导致钢筋接头浪费。 5、底板纵筋接头长度有的太长，超过一个搭接长度，有的则太短，不能满足规范所要求的长度。底板通长筋没绑扎成平行直线，导致同截面钢筋根数不同。这是施工技术和质量问题。 6、承台按规范是不缩减的，设计“优化”按独立基础构造搞成缩减，这属于设计的偷工减料。 7、筏板封边构造没按规范和设计，擅自设置筏板上下纵筋弯折长度，如按15d，不知从何而来？ 8、筏板纵筋设置在后浇带内。纵筋接头不宜设置在后浇带位置。 9、接桩钢筋并在一块。 二、柱：
钢筋常见问题答疑大全 1、什么叫钢筋保护层？ 答：受力钢筋外边缘至混凝土表面的距离。 钢筋保护层，是最外层钢筋外边缘至混凝土表面的距离。 最外层钢筋外边缘至混凝土表面的距离。 2、箍筋在梁柱保护层的里边还是外边？ 答：里边。 3、框架梁纵筋的保护层一般应该是多少毫米？ 答：应该是30毫米而不应该是25毫米。 框架梁纵筋的混凝土保护层厚度不一定是25，这是根据其环境类别而异的。 一类环境，梁保护层厚度20mm， 二a类环境，梁保护层厚度25mm， 二b类环境，梁保护层厚度35mm， 三a类环境，梁保护层厚度40mm， 三b类环境，梁保护层厚度50mm， 另外，混凝土强度等级不大于25时，保护层厚度应增加5mm。 《混凝土结构设计规范》GB50010-2010里面有详细说明。 以下请自行对照，修正。
4、为什么说框架梁纵筋的保护层规定为25毫米而不是30毫米？ 答：因为框架柱承受压力，框架梁承受拉力，保护层太小会降低梁的有效高度，减少梁纵筋的受力性能。 5、“钢筋躲让”一词出现在哪里？ 答：出在06G901-1《钢筋排布规则》图集。 6、梁与柱一侧平齐边时，都有哪种钢筋躲让？ 答：梁内上下紧靠柱的纵筋躲让，梁箍筋跟随躲让缩短水平边长的一个柱纵筋直径。 7、主梁与次梁上平时，都有哪种钢筋躲让？ 答：图纸未注明时，主梁所有上筋躲让，主梁箍筋跟随躲让降低垂直边高度一个次梁上筋直径。 8、钢筋躲让时，躲让的箍筋有何变化？ 答：减少长度或高度一个碰撞筋直径。 9、箍筋尺寸按外包算合理还按里皮算合理？为什么？ 答：按里皮算合理，因为按外包算还得另加箍筋直径，费事又麻烦。 10、箍筋的弯折半径规定不小于多少？ 答：不小于2d。 11、箍筋弯钩规定为多少角度？ 答：135度。
钢筋对量过程中争议问题汇总及平法答疑 1.当框架柱的宽度Hc>Lae梁的锚固长度时，梁的上下排纵向主筋 是否要伸到柱的外侧？ （1）问题出处：此问题来自于无锡恒隆广场项目梁对量时，利比的意见是：“柱也是端支座的一种，根据03G101-1第54页，纵筋在端支座直锚构造详图，梁纵筋应该先满足能直锚先直锚，不能直锚再弯锚。”而总包则提出：“根据03G101-1第54页，框架梁纵筋在端柱，不应该参照端支座详图，而应该看同页内的楼层框架梁详图，该图中写明伸至柱外边（柱纵筋内 侧），且大于等于0.4Lae。”总包的意见是不管柱边有多长，梁纵筋都要伸到柱外边（柱纵筋的内侧）。 （2）正确理解：根据编写平法的陈青来教授在其著作《钢筋混凝土结构平法设计与施工规则》一书中，第304页中对梁纵筋在端柱（墙）构造中提 到： ①楼层框架梁纵筋在端柱（墙）内的弯锚或直锚，均要求纵筋伸过端柱 中线5d至柱外侧中心内侧（该范围可用代号Aa表示），纵筋伸至 Aa范围为必须满足的锚固控制条件之一。 ②当框架梁纵筋伸入Aa范围，其直锚段≥0.4Lae(0.4La)时，可弯钩15d 截断。当弯锚时，直锚段与弯钩长度之和是否≥0.4Lae(0.4La)不为控 制条件。 ③纵筋弯锚的三控条件为：伸至Aa; ≥0.4Lae(0.4La); 弯钩15d。 ④纵筋直锚的双控条件为：伸至Aa; ≥Lae（La) 。
⑤框架梁端部支座为剪力墙时，其弯锚与直锚控制条件与框架柱相同。 由以上5点可以看出，框架梁的纵筋伸入端柱（墙），是否弯锚，并不按照总包所说的在柱内一定要将梁纵筋伸到柱的外侧，而是有一个范围Aa(也就是图中打网格的部分)，也不是我们一般理解的只要满足1个直锚长度即可，柱纵筋伸入端柱（墙）内，它是有条件的。梁纵筋弯锚要满足“三控”条件，而直锚要满足“双控”条件的。并且，不管端支座是柱还是墙，梁纵筋在端部的控制条件是相同的，没有单独为柱画个详图这种说法。 由于利比是用鲁班钢筋算量软件进行梁的计算，因此，针对此问题，应该看软件计算后的梁纵筋明细，如果梁纵筋的明细显示已满足以上的5点要求，则不需要修改设置，如果不满足，则需要手动修改软件的设置，如果软件设置无法修改，则手动修改此钢筋长度，或者补给总包不足的长度，具体请根据实际情况进行调整。
