电机与变压器期中考试试题 与答案

《电机与变压器》第1-5章（2021年期中考试）基本信息：[矩阵文本题] *一、选择题（每题1分，50题，共50分）1.变压器二次绕组采用三角形接法时，如果有一相接反，将会产生的后果是( )。

[单选题] *A.没有电压输出B.输出电压升高C.输出电压不对称D.绕组烧坏(正确答案)2.自耦变压器的功率传递主要是( )。

[单选题] *A.电磁感应B.电路直接传导C.两者都有(正确答案)3.三相异步电动机的定子铁心及转子铁心采用硅钢片叠压而成的原因是( )。

[单选题] *A.减少铁心中的能量损耗(正确答案)B.允许电流通过C.价格低廉，制造方便4.要将带电抗器的电焊变压器的焊接电流调大，应将其电抗器铁心气隙( )。

[单选题] *A.调大(正确答案)B.调小C.不变5.单相变压器一次侧、二次侧电压的相位关系取决于( )。

[单选题] *A.一次、二次绕组的同名端B.对一次侧、二次侧出线端标志的规定C.一次、二次绕组的同名端以及对一次侧、二次侧出线端标志的规定(正确答案)6.变压器运行时，在电源电压一定的情况下，当负载阻抗增加时，主磁通将( )。

[单选题] *A.增加B.基本不变(正确答案)C.减少D.不一定7.某电动机的nN=980r/min，则该电动机是()极的。

[单选题] *A.两B.四C.六(正确答案)8.转速不随负载变化的是( )电动机。

[单选题] *A.异步B.同步(正确答案)C.异步或同步9.一台y， d11连接组别的变压器，改接为Y， y12连接组别后，其输出电压、电流及功率与原来相比，( )。

[单选题] *A.电压不变，电流减小，功率减小B.电压降低，电流增大，功率不变C.电压升高，电流减小，功率不变(正确答案)D.电压降低，电流不变，功率减小10.适用于有易燃、易爆气体工作环境的是( )电动机。

[单选题] *A.防爆式(正确答案)B.防护式C.开启式11.Y， d连接组别的变压器，若一次绕组、二次绕组的额定电压为220 kV /110 kV，则该变压器一次绕组、二次绕组的匝数比为()。

高二《电机与变压器》期中考试试卷卷Ⅰ一、选择题（每小题2分，共46分）1、关于变压器的同名端说法正确的是（）A、与磁通的变化有关B、与输入电压极性有关C 、与绕组绕向有关 D、取决于电动势的极性2、变压器空载运行时，自电源输入的功率等于（）A、铜损耗B、铁损耗C、铜损耗+铁损耗D、绝缘电阻3、在三相变压器的联接组别中，d表示（）A、一次绕组作星形联接B、一次绕组作三角形联接C、二次绕组作星形联接D、二次绕组作三角形联接4、变压器的工作原理依据（）A、欧姆定律B、基尔霍夫定律C、电流的热效应D、电磁感应定律5、三相变压器的变压比等于（）A、原、副边额定电压之比B、原、副边绕组线电压之比C、原、副边每相绕组匝数之比D、原、副边绕组总匝数之比6、用一台变压器向车间的电动机供电，当开动的电动机的台数逐渐增加时，变压器的端电压将（）A、升高B、降低C、减小D、先降低后升高7、下列条件中，符合降压变压器的是（）A、 I1＞I2B、 K<1C、 I1<I2D、N1<N28、接有200Ω负载的变压器，初级输入阻抗|Z|=U1/I1=50Ω，则变压器的初、次级匝数比是（）A、4：1B、2：1C、1：2D、1：49、电力系统中K=1的变压器，一般用于（）A、变电压B、变电流C、变阻抗D、电气隔离10、变压器次级绕组的额定电压是指初级绕组接额定电压时，次级绕组（）A、满载时的端电压B、开路时的端电压C、满载和空载时端电压的平均值D、负载上的端电压11、若在变压器铁心中加大气隙，当电源电压的有效值和频率不变时，则励磁电流应该是（）A、减小B、增大C、不变D、零值12、单相变压器的变压比为10，若初级绕组接入36V直流电压，则次级绕组上的电压为（）A、3.6VB、360VC、0VD、0.36V13、适用做变压器铁心的材料是（）A、软磁性B、硬磁性C、顺磁性D、矩磁性14、下列关于电力变压器的工作原理说法，正确的是（）A、变压器工作时只有自感现象，没有互感现象B、变压器工作时只有互感现象，没有自感现象C、变压器工作时既有自感现象，又有互感现象存在D、变压器是根据电磁感应原理工作，主要是通过电流直接联系的15、直流电动机的额定功率指（）。

2011学年第一学期《电机与变压器》期中试卷学号姓名得分一、填空题（每空1分，共34分）1.变压器是能变换、和，不能改变。

2.变压器是按照_____________________原理工作的。

电力变压器的基本组成部分是_________、__________ 和。

3.为了提高铁心________性能，减少铁心的，变压器的铁心一般采用叠装而成。

4.一单相变压器，使电压从220V （原边）降到8V（副边），若初级线圈N1=550匝，则次级线圈的圈数应取匝。

5.收音机输出变压器副边所接扬声器的阻抗为8 欧，如果要求原边等效阻抗为288欧，则该变压器的变比应为__________。

6.变压器的外特性是指变压器的原边输入额定电压和副边负载功率因数一定时，副边与的关系。

7.一台变压器的变压比为3:10，当它的原边接到180 伏的交流电源上时，副边输出的电压是_______伏。

8.变压器中的损耗主要包括和，不随负载大小而变化，而随负载的大小而变化。

9.变压器带感性负载时，其外特性曲线是_______________的，而带容性负载时，外特性曲线是_____________的。

10.变压器空载时的损耗基本上是损耗，而非损耗。

11.变压器铁心必须，以防感应电压或漏电。

12.额定电压为380/220V的单相变压器，若作升压变压器使用，可在低压侧接V的电压，高压侧输出电压达V。

13.三相变压器原绕组采用星形接法时，如果一相绕组接反，则三个铁心柱中的磁通将会，这时变压器的空载电流也将______________。

14.三相变压器的三角形接法，因首尾连接顺序不同，可分为和两种接法。

15.变压器联接组Y，d11的含义是：Y 表，d 表示___________ ，11表示_______________________________。

二、判断题（每题1分，共6分）1.变压器是变换直流电压等级的电气设备。

( )2.变压器的基本构造上，高压侧线圈匝数多，导线粗，而低压侧线圈匝数少，导线细。

电机与变压器试题+答案一、单选题（共62题，每题1分，共62分）1.变压器不可以变换交流电的（）。

A、频率B、电流大小C、不确定D、电压大小正确答案：A2.需停电后才能调整分接头电压的称（）；可以带电调整分接头电压的称（）。

A、无载调压、无载调压B、无载调压、有载调压C、有载调压、无载调压D、有载调压、有载调压正确答案：B3.三相六极异步电动机，接到频率为50Hz的电网上额定运行时，其转差率SN=0.04，额定转速为（）转/分。

A、0B、40C、1000D、960正确答案：D4.在变压器中，仅与一次绕组交链的磁通为（）。

A、主磁通B、不确定C、漏磁通正确答案：C5.变压器负载为纯电阻时，负载电流增大，二次侧输出电压将（）。

A、下降B、上升C、不变D、以上都有可能正确答案：A6.单相异步电动机改变转向的具体方法是（）。

A、对调电容的两端B、对调两绕组之一的首末端C、对调电源的极性D、同时对调两绕组首末端正确答案：B7.铜损耗随着（）的变化而变化A、电源电压B、二次侧输出电压C、负载电流D、以上都是正确答案：C8.常用的无励磁调压分接开关的调节范围为额定输出电压的（）。

A、±5%B、±10%C、±5%正确答案：A9.三相异步电动机反接制动时，速度接近零时要立即断开电源，否则电动机会（）。

A、短路B、反转C、烧坏D、飞车正确答案：B10.改变三相异步电动机转向的方法是( )。

A、改变电源电压B、改变定子绕组中电流的相序C、改变电机的工作方式D、改变电源频率正确答案：B11.三相异步电动机工作时，转子绕组中流过的是（）。

A、交流电B、无线电C、脉冲电D、直流电正确答案：A12.（）是三相共用一个铁心的变压器，三相之间既有电的联系，又有磁的联系。

A、三相组式变压器B、单相变压器C、三相心式变压器正确答案：C13.一台三相变压器的联接组别为Y，y0，其中“Y”表示变压器的（）。

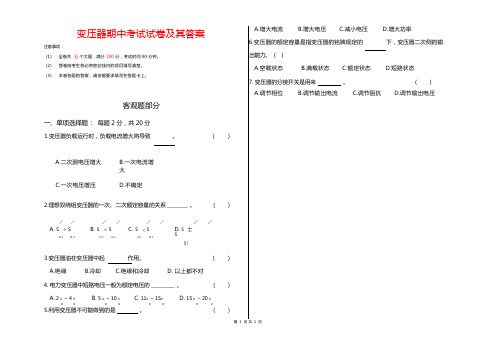

变压器期中考试试卷及其答案注意事项：(1) 全卷共五个大题，满分100 分，考试时间 90 分钟。

(2) 答卷前考生务必将密封线内的项目填写清楚。

(3) 本卷各题的答案，请依据要求填写在答题卡上。

客观题部分一、单项选择题：每题 2 分，共 20 分1.变压器负载运行时，负载电流增大将导致。

( )A.二次测电压增大B.一次电流增大C.一次电压增压D.不确定2.理想双绕组变压器的一次、二次额定容量的关系。

( )A. S > SN 1 N 2B. S = SN 1 N 2C. S SN 1 N 2D. S 士SN 1N 23.变压器油在变压器中起作用。

( )A.绝缘B.冷却C.绝缘和冷却D. 以上都不对4. 电力变压器中短路电压一般为额定电压的。

( )A. 2 0 ~ 4 0B. 5 0 ~ 10 0C. 110 ~ 150D. 15 0 ~ 20 05.利用变压器不可能做到的是。

( )A.增大电流B.增大电压C.减小电压D.增大功率6.变压器的额定容量是指变压器的铭牌规定的下，变压器二次侧的输出能力。

( )A.空载状态B.满载状态C.额定状态D.短路状态7. 变压器的分接开关是用来。

( )A.调节相位B.调节输出电流C.调节阻抗D.调节输出电压0 0 0 0 0 0 0 08.变压器的铁心采用相互绝缘的薄硅钢片制造，主要目的是为了降低。

( )A.杂散损耗B.铜耗C.涡流损耗D.磁滞损耗9.变压器一次、二次绕组中不能改变的物理量。

( )A. 电压B. 电流C. 阻抗D.频率10.提高企业用电负荷的功率因数可以使变压器的电压调整率。

( )A.不变B.减小C.基本不变D.增大二、判断题：每题 2 分，共 20 分1.变压器既能改变交流电压，也能改变直流电压。

( )2.安培定则：用右手握螺线管，让四指弯向螺线管中的电流方向，则大拇指所指的那端是螺线管的南极。

( )3.变压器的高压侧因为电压较高，所以粗导线绕组，而低压侧则要用细导线绕组。

《电机与变压器》期中试卷班级____________ 姓名_____________ 学号___________一、填空1、变压器是利用_____________原理制成的静止电气设备。

2、用电压表测绕组的同名端，如下图连接后，测出电压U2和U3，如果U2< U3，则是______串联，1U1与______是异名端；如果U2> U3，则是_______串联，1U1与_____是同名端。

3、变压器并联运行的条件：（1）__________________；（2）连接组别应相同；（3）____________________。

4、电流互感器二次侧严禁________运行，电压互感器严禁________运行。

5、自耦变压器的一次侧和二次侧既有_______的联系又有_______的联系。

6、电动机是一种将电能转换成_________动力设备。

7、旋转磁场的转向是由接入三相绕组中电流的相序决定的，改变电动机任意两相绕组所接的电源接线（相序），旋转磁场即________。

8、功率相同的电动机，磁极数越多，则转速越______，输出转矩越______。

9、1821年法拉第发明了________________________实验以后，出现了电动机的雏形。

10、在电能的输送过程中，总是把_____________，可以减少送电时导线上的损耗〈P损=I2R〉11、国产电力变压器大多数是________式，其主要部分是_______、_______。

12、变压器铁心常用_________叠装而成。

13、变压器的输出电压可通过___________控制输出电压在允许范围内变动。

14、三相交流异步电动机只要_____________________________，旋转磁场即反向转动，电动机也随之反转。

15、感应电动机的额定转速总是小于____________。

故称为异步电动机。

16、电动机的转差率可定义为_________________________________________。

《电机与变压器》期中考试试卷一、选择题（共18题，每题2分，共36分）1.变压器的基本工作原理是电流的磁效应。

[判断题] *对错(正确答案)2、在电路中所需的各种直流电，可以通过变压器来获得。

[判断题] *对错(正确答案)3、储油柜也称油枕，主要用于保护铁心和绕组不受潮，又有绝缘和散热的作用。

[判断题] *对错(正确答案)4、同心绕组是将一次侧、二次侧线圈套在同一铁柱的内外层，一般低压绕组在外层，高压绕组在内层。

[判断题] *对错(正确答案)5、冷轧硅钢片比热轧硅钢片的性能更好。

[判断题] *对(正确答案)错6、油浸式变压器中的油能使变压器（） [单选题] *A、润滑B、冷却C、绝缘D、冷却和增加绝缘性能(正确答案)7、常用的无励磁调压分接开关的调节范围为额定输出电压的（） [单选题] *A、10%B、15%C、5%(正确答案)8、电焊变压器具有较大的漏抗 [判断题] *对(正确答案)错9、在变压器绕组匝数、电源电压及频率一定的情况下，将变压器的铁心截面积S 减小，根据公式Ф=BS，变压器铁心中的主磁通将要减小。

[判断题] *对错(正确答案)10、当变压器的二次侧电流变化时，一次侧电流也跟着变化。

[判断题] *对(正确答案)错11、接容性负载对变压器的外特性影响很大，并使U2下降。

[判断题] *对错(正确答案)12、有一台380V/36V的变压器，在使用时不慎将高压侧和低压侧互相接错，当低压侧加上380V电源后，会发生的现象是（） [单选题] *A、高压侧有380V的电压输出B、高压侧没有电压输出，绕组严重过热C、高压侧有电压输出，绕组严重过热(正确答案)D、高压侧有电压输出，绕组无过热现象13、将50HZ、220V/127V的变压器接到100HZ、220V的电源上，铁心中的磁通将（） [单选题] *A、减少(正确答案)B、增加C、不变D、不一定14、三相芯式变压器的铁心必须接地,且只能有一点接地。

2014学年第一学期《电机与变压器》期中考试试题班级座号姓名得分一．填空题：43 %（1）某变压器型号为S7——500/10，其中S表示，数字500表示；10表示。

（2）变压器的铁心常用叠装而成，因线圈位置不同，可分成和两大类。

(3) 变压器必须接地，以防或，而且铁心只能以免形成闭合回路，产生。

（4）叫做变压器的变压比，降压变压器变压的变压比于1，升压变压器变压的变压比于1。

（5）三角形接法是把各相接构成一个闭合回路，把接到电源上去。

因首尾连接顺序不同可分为和两种接法。

（6）有一台单相变压器变压比K=45/900,二次侧电压U2 =220V , 负载电阻Rfz =8 Ω则二次侧电流；如果忽略变压器内部的阻抗压降与损耗，一次侧电压为，一次侧电流为。

(7) 连接组别为Y,d3的三相变压器高压边为接法，低压边为接法，高压边线电压超前低压边线电压电角度。

（8）在变压器空载损耗的测试时，如果空载损耗和空载电流过大，则说明。

如果变压比太小或太大，则说明和有问题。

还可以通过示波器观察开路侧电压或空载电流的波形，如不是正弦波，失真过大，则铁心。

（9）短路试验是为了测出变压器的、、和。

（10）对于三相电力变压器我国国家标准规定了五种标准连接组它们是：、、、、。

（11）额定电流大小主要受和的限制如干式变压器加风扇散热后，电流可提高。

（12）绕组正向串联，也叫做，即把两个线圈的相连，总电动势为两个电动势，电动势会。

二．选择题：20%（1）变压器二次侧绕组作三角形接法时为了防止发生一相接反的事故正确的测试方法是。

1．把二次侧绕组接成开口三角形，测量开口处有无电压2。

把二次侧绕组接成闭合三角形，测量开口处有无电流。

3。

把二次侧绕组接成闭合三角形，测量一次侧空载电流的大小。

4。

以上三种方法都可以。

(2)如果将额定电压为220/36 V的变压器接入380 V的直流电源，则将发生什么现象？1．输出36 V的直流电压 2. 输出电压低于36V 3. 输出电压36V, 一次侧绕组过热. 4.没有电压输出,一次侧绕组过热.(3)变压器的空载电流I。

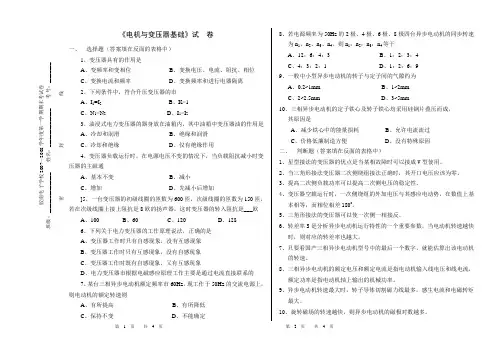

胶南电子学校2007—2008学年度第一学期期末考试卷 班级：________________ 姓名：_______________ 考号：________ --------------------------------密----------------------------封----------------------------线--------------------------------《电机与变压器基础》试 卷一、 选择题（答案填在反面的表格中）1、变压器具有的作用是A 、变频率和变相位B 、变换电压、电流、阻抗、相位C 、变换电流和频率D 、变换频率和进行电器隔离 2、下列条件中，符合升压变压器的市 A 、I 1=I 2 B 、K>1 C 、N 1<N 2 D 、I 1<I 23、油浸式电力变压器的器身放在油箱内，其中油箱中变压器油的作用是 A 、冷却和润滑 B 、绝缘和润滑 C 、冷却和绝缘 D 、仅有绝缘作用4、变压器负载运行时，在电源电压不变的情况下，当负载阻抗减小时变压器的主磁通A 、基本不变B 、减小C 、增加D 、先减小后增加]5、一台变压器的初级线圈的匝数为600匝，次级线圈的匝数为150匝，若在次级线圈上接上阻抗是8欧的扬声器，这时变压器的转入阻抗是___欧A 、100B 、60C 、120D 、128 6、下列关于电力变压器的工作原理说法，正确的是 A 、变压器工作时只有自感现象，没有互感现象 B 、变压器工作时只有互感现象，没有自感现象 C 、变压器工作时既有自感现象，又有互感现象D 、电力变压器市根据电磁感应原理工作主要是通过电流直接联系的 7、某台三相异步电动机额定频率市60Hz ，现工作于50Hz 的交流电源上，则电动机的额定转速则A 、有所提高B 、有所降低C 、保持不变D 、不能确定8、若电源频率为50Hz 的2极、4极、6极、8极四台异步电动机的同步转速为n 1、n 2、n 3、n 4，则n 1：n 2：n 3：n 4等于A 、12：6：4：3B 、1：2：3：4C 、4：3：2：1D 、1：2：6：9 9、一般中小型异步电动机的转子与定子间的气隙约为 A 、0.2~1mm B 、1~2mm C 、2~2.5mm D 、3~5mm10、三相异步电动机的定子铁心及转子铁心均采用硅钢片叠压而成， 其原因是A 、减少铁心中的能量损耗B 、允许电流流过C 、价格低廉制造方便D 、没有特殊原因 二、 判断题（答案填在反面的表格中）1、星型接法的变压器的优点是当某相故障时可以接成V 型使用。

一、填空（每空1分共20分）1、用变流比为200/5的电流互感器与量程为5A的电流表测量电流，电流表读数为4.2A则被测电流是168 A；若被测电流为180A,则电流表的读数为4.5 A。

2、常用的电焊变压器有外加电抗器式、磁分路动铁式和动圈式等三种,它们用不同的方法，改变漏抗以达到调节输出电流的目的。

3、自耦变压器的一次测和二次测既有磁的联系又有电的联系。

4、旋转磁场的产生必须要有两个条件：1）三相绕组必须对称，在定子铁心空间上互差120°电角度;2）通入三相对成绕组的电流也必须对称，大小、频率相同，相位相差120°。

5、三相异步电动机的电气制动有反接制动、能耗制动、再生制动等三种。

&异步电动机用丫- △降压启动时，启动电流为直接用△接法直接启动时的1/3 ，所以对降低电动机的启动电流很有效。

但启动转矩也只有直接转矩的1/3，故此方法不适用于电动机重载启动。

7、两极电动机的三相定子绕组总共包含的电角度为360°，4级电动机包含的电角度为7200。

8、在画双层绕组展开图时，用实线表示线圈的上层边，用虚线表示线圈的下层边。

二、选择（每题2分）1、电压互感器二次测回路所接仪表或继电器线圈，其阻抗必须（B ）。

A、低B 、高C 、高或者低D 、既有高，又有低2、自耦变压器不能作为安全电源变压器使用的原因是（ D ）。

A 、电压比为1.2〜2，不能增大B绕组公共部分电流大小C 一次测与二次测有磁的联系D 、一次测与二次测有电的联系3、有A、B两台电动机，其额定功率和额定电压均相等，但A为4极电动机，B 为6极电动机，则它们的额定转矩T A、T B与额定转速n A、n B正确关系应该是（B ）。

A、T A TB、n A n B B 、TA T B、n A n BC 、T A T B、n A n B4、把运行中的异步电动机三相定子绕组出线端的任意两相与电源接线对调，电动机的运行状态为（C ）。
