大家知道什么是宏吗？说白它就是VBA过程。
看下面的代码：Public Sub MacroDemo()MsgBox "Hello,Welcome to AutoCAD VBA!"End Sub这就是宏。
打开CAD输入命令vbaide回车会出现VBA的编辑界面，双击ThisDrawing在右侧的代码区输入上面的代码。
如下图：然后按F5键会出现宏窗口，如下图：点击运行，大家看到什么？这就是一个最简单的一个用VBA对CAD进行二次开发的程序，也就是宏那什么是VBA呢？VBA就是VB的一个子集它的全称是Visual Basic For Application,它具有VB的大部分功能。
既然我们选择了VBA，我们首先要知道VBA能操作CAD里的哪些对象呢？打开VBAIDE窗口按下F2键会出现对象浏览器。
如下图库选择AutoCAD,这时下面显示的就是CAD为VBA提供的可操作的对象的类了。
这时有的人因没有基础，所以还是一头雾水，别怕，选中一个类图标后按F1，这时会弹出AutoCAD ActiveX and VBA Reference,选择最上面的一个子项Object Model(对象模型)，这个就是在CAD里那些对象的关系，如下图：如果英文不好的话，可以安装CAD2000,它的这个部分是中文的。
为想学好VBA二次开发这个是必需的，而且VBA对Office的二次开发也是这样的。
这个在编程界叫做Active X,包括Active X控件、Active X DLL、和Active X EXE就好比一个程序为其它程序提供的一个后门一样下面我就给大家讲一下菜单吧。
因为我们用到的其它公司做CAD二次开发的插件，从直观上首先接触的就是它的菜单，刚开始用的时候就是从它的菜单开始接触的。
我经常用到的做菜单的方法有两种，一种是用CAD的菜单文件，另一种就是用VBA代码直接长成菜单。
我先介绍第一种，CAD的菜单文件它是文本文件，我们用记事本就可打开并编辑它，或者再重新创建一个说到这里有的人可能要问了，我应该从何处开始入手呢，要怎样做呢？别急，CAD本身就有现成的供我们参考，就放在CAD的安装文件夹下的Support文件夹内，或者其它插件的文件夹内，找不到可以按F3搜一下，扩展名分别为.mnu .mns ,mnc默认的菜单文件是acad.mnu。

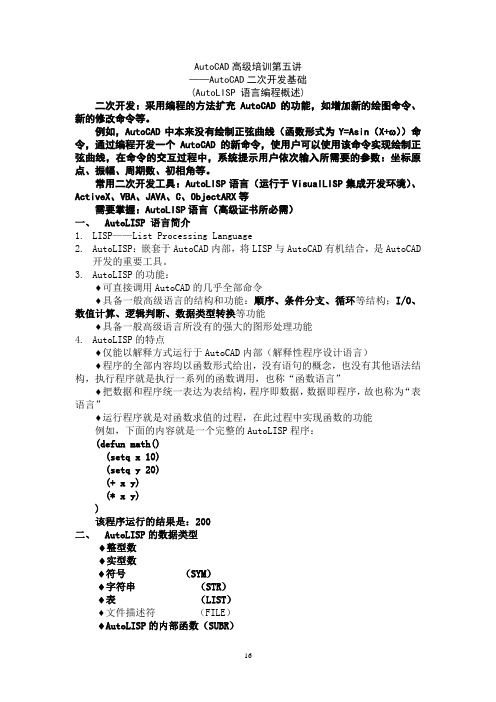

AutoCAD高级培训第五讲——AutoCAD二次开发基础(AutoLISP 语言编程概述)二次开发：采用编程的方法扩充AutoCAD的功能，如增加新的绘图命令、新的修改命令等。
例如，AutoCAD中本来没有绘制正弦曲线（函数形式为Y=Asin（X+ω））命令，通过编程开发一个AutoCAD的新命令，使用户可以使用该命令实现绘制正弦曲线，在命令的交互过程中，系统提示用户依次输入所需要的参数：坐标原点、振幅、周期数、初相角等。
常用二次开发工具：AutoLISP语言（运行于VisualLISP集成开发环境）、ActiveX、VBA、JAVA、C、ObjectARX等需要掌握：AutoLISP语言（高级证书所必需）一、AutoLISP 语言简介1.LISP——List Processing Language2.AutoLISP：嵌套于AutoCAD内部，将LISP与AutoCAD有机结合，是AutoCAD开发的重要工具。
3.AutoLISP的功能：♦可直接调用AutoCAD的几乎全部命令♦具备一般高级语言的结构和功能：顺序、条件分支、循环等结构；I/O、数值计算、逻辑判断、数据类型转换等功能♦具备一般高级语言所没有的强大的图形处理功能4.AutoLISP的特点♦仅能以解释方式运行于AutoCAD内部（解释性程序设计语言）♦程序的全部内容均以函数形式给出，没有语句的概念，也没有其他语法结构，执行程序就是执行一系列的函数调用，也称“函数语言”♦把数据和程序统一表达为表结构，程序即数据，数据即程序，故也称为“表语言”♦运行程序就是对函数求值的过程，在此过程中实现函数的功能例如，下面的内容就是一个完整的AutoLISP程序：(defun math()(setq x 10)(setq y 20)(+ x y)(* x y))该程序运行的结果是：200二、AutoLISP的数据类型♦整型数♦实型数♦符号（SYM）♦字符串（STR）♦表（LIST）♦文件描述符（FILE）♦AutoLISP的内部函数（SUBR）♦AutoCAD的选择集（PICKSET）♦AutoCAD的实体名（ENAME）♦函数分页表（PAGETB）基本应用：涉及用蓝色显示的6种，前4种称为“原子”。
第4章AutoCAD二次开发技术4.1 AutoCAD开发系统概述AutoCAD的二次开发途径主要有两个，即文件开发和程序开发。
文件开发是指根据用户的具体开发需要，按照AutoCAD提供的方法和文件格式，通过编辑AutoCAD系统所支持的文本文件(如ACAD.MNU和ACAD.LIN等)或建立同种类型新的文本文件，来开发AutoCAD，使其满足用户特定需要的方法。
程序开发是指利用AutoCAD提供的编程环境和开发工具(称为AutoCAD应用程序接口，缩写为API)，通过编写程序来实现对AutoCAD开发的方法。
借助于程序开发，可为AutoCAD扩充新的命令或定义，以满足用户具体需要。
表4-1 文件开发可实现的开发内容和文件类型文件类型开发内容ACAD.PGP AutoCAD命令的用户化(定义外部命令和命令别名等)ACAD.LIN, *.LIN 修改标准线型，建立用户自定义线型及线型库ACAD.PAT, *.PAT 修改标准填充图案，建立用户自定义图案及图案库*.SCR 建立用户的命令脚本文件，自动执行一系列AutoCAD命令*.SLD, *.SLB 建立用户的幻灯片及幻灯片库ACAD.SHP, *.SHP 建立用户的自定义符号库和自定义字体文件*.MNU, *.MNS 开发用户的自定义菜单(包括下拉菜单、工具栏菜单、图像菜单、屏幕菜单、定点设备菜单和数字化仪菜单等)*.DXF 实现AutoCAD与其它CAD系统之间数据交换的中间文件，也是AutoCAD与其它用户应用程序之间图形数据的中间文件*.DCL 建立用户的自定义对话框表4-2 程序开发可实现的开发内容和文件类型程序文件类型AutoCAD简称语言环境可执行文件类型*.LSPAutoCAD*.LSP AutoLISP*.CPP, *.C ARX Visual C++ *.EXEBasic*.EXEVisualX*.BAS ActiveAutomation下图反映了AutoCAD 二次开发工具的演变：1986198719881989199019911992199319941995199619971998199920002001AutoLISPADS DCL ADS-RX Object ARX Active XAutomationVBA Visual LISP 图4-1 AutoCAD 二次开发工具的演变4.2 命令的用户化4.2.1 程序参数文件(ACAD.PGP)的结构与功能AutoCAD 程序参数文件(ACAD.PGP)是一个文本文件，用于存放AutoCAD 定义的命令。
第 1章 Hello World: 工程的创建在这一章中，我们将不使用ObjectARX向导来创建一个新的工程。
我们将使用Visual Studio .NET来创建一个新的类库工程。
通过这个工程，你可以创建一个能被AutoCAD装载的.NET dll文件。
这个dll文件会向AutoCAD加入一个名为“HelloWorld”的新命令。
当用户运行这个命令后，在AutoCAD 命令行上将显示“Hello World”文本。
1) 启动Visual ，选择”文件>新建>工程”(File> New> Project)。
在新建工程对话框中选择工程类型为”Visual Basic 工程”，然后选择”类库”模板，在工程名字框中输入”Lab1”，然后选择工程存放的位置。
点击确定按钮来创建工程。
2) 在工程的Class1.vb文件中，一个公有类“Class1”已经被系统自动创建了。
接下来向这个类加入命令。
要加入命令，你必须使用AutoCAD .NET托管封装类。
这些托管封装类包含在两个托管模块中。
要加入对这两个托管模块的引用，请用鼠标右键单击”引用”然后选择”添加引用”。
在弹出的”添加引用”对话框中选择”浏览”。
在”选择组件”对话框中，选择AutoCAD 2006的安装目录（这里假定为C:\Program Files\AutoCAD 2006\），在这个目录下找到“acdbmgd.dll”然后选择并打开它。
再一次选择”浏览”，在AutoCAD 2006的安装目录下找到“acmgd.dll”并打开它。
当这两个组件被加入后，请单击”添加引用” 对话框中的”确定”按钮。
正如它们的名字所表示的，acdbmgd.dll包含ObjectDBX托管类，而acmgd.dll包含AutoCAD托管类。
3) 使用对象浏览器（Visual 的”查看>其它窗口>对象浏览器”菜单项）来浏览加入的两个托管模块所提供的类。
