AutoCAD实训心得体会AutoCAD是一种常用的计算机辅助设计软件，广泛应用于建筑、机械、电子等领域。
在我参加AutoCAD实训课程的过程中，我积累了很多宝贵的经验和体会，下面我将结合我的实际学习情况，分享一下我的心得体会。
首先，AutoCAD的学习需要有足够的耐心和毅力。
在开始学习AutoCAD之前，我对这个软件几乎一无所知。
刚开始的几天，学习曲线非常陡峭，常常遇到各种问题，感觉进展缓慢。
但是我并没有灰心，而是坚持每天学习一点点，尽量将学习时间合理分配。
通过不断的实践和尝试，我逐渐熟悉了软件的各种工具和操作，掌握了基本的绘图技巧。
其次，AutoCAD的学习需要注重理论与实践相结合。
学习AutoCAD并不仅仅是理解软件的操作步骤，更重要的是理解其背后的原理和设计思想。
因此，在学习的过程中，我注重理论与实践相结合。
在学习新的知识点之前，我首先阅读相关的教程和资料，了解其原理和应用场景。
然后，在实践过程中，我通过练习题和项目实践应用所学的知识。
这种理论与实践相结合的学习方法，使我在AutoCAD上取得了较好的进展。
另外，AutoCAD的学习还需要注意细节。
AutoCAD是一个功能非常强大的软件，但同时也非常复杂。
在使用AutoCAD绘图时，需要注意很多细节，遵循一定的规范和流程。
比如，在绘制图形时，要按照一定的顺序和步骤进行，保证图形的正确性和美观性。
在设置图层和属性时，要考虑到后续的修改和管理。
在保存和打印图纸时，要选择合适的文件格式和输出设置。
这些看似琐碎的细节，却对AutoCAD的使用效果和工作效率有着重要的影响。
通过不断的实践和经验总结，我逐渐养成了注意细节的习惯，提高了我的工作质量和效率。
此外，AutoCAD还有许多高级功能和应用，需要继续深入学习和研究。
在实训过程中，我只是学习了一些基本的绘图和编辑功能，对于一些复杂的应用场景还没有接触到。
比如，AutoCAD可以用于进行三维建模和渲染，可以进行参数化设计和参数化分析等等。

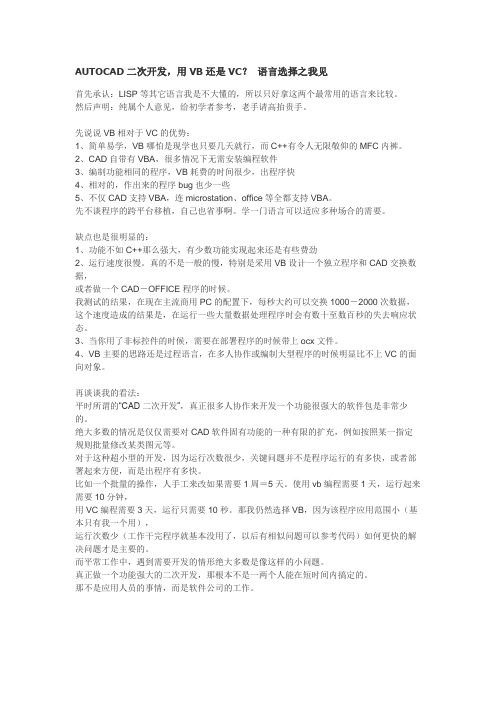

AUTOCAD二次开发，用VB还是VC？语言选择之我见首先承认：LISP等其它语言我是不大懂的，所以只好拿这两个最常用的语言来比较。
然后声明：纯属个人意见，给初学者参考，老手请高抬贵手。
先说说VB相对于VC的优势：1、简单易学，VB哪怕是现学也只要几天就行，而C++有令人无限敬仰的MFC内裤。
2、CAD自带有VBA，很多情况下无需安装编程软件3、编制功能相同的程序，VB耗费的时间很少，出程序快4、相对的，作出来的程序bug也少一些5、不仅CAD支持VBA，连microstation、office等全都支持VBA。
先不谈程序的跨平台移植，自己也省事啊。
学一门语言可以适应多种场合的需要。
缺点也是很明显的：1、功能不如C++那么强大，有少数功能实现起来还是有些费劲2、运行速度很慢。
真的不是一般的慢，特别是采用VB设计一个独立程序和CAD交换数据，或者做一个CAD－OFFICE程序的时候。
我测试的结果，在现在主流商用PC的配置下，每秒大约可以交换1000－2000次数据，这个速度造成的结果是，在运行一些大量数据处理程序时会有数十至数百秒的失去响应状态。
3、当你用了非标控件的时候，需要在部署程序的时候带上ocx文件。
4、VB主要的思路还是过程语言，在多人协作或编制大型程序的时候明显比不上VC的面向对象。
再谈谈我的看法：平时所谓的“CAD二次开发”，真正很多人协作来开发一个功能很强大的软件包是非常少的。
绝大多数的情况是仅仅需要对CAD软件固有功能的一种有限的扩充，例如按照某一指定规则批量修改某类图元等。
对于这种超小型的开发，因为运行次数很少，关键问题并不是程序运行的有多快，或者部署起来方便，而是出程序有多快。
比如一个批量的操作，人手工来改如果需要1周＝5天。
使用vb编程需要1天，运行起来需要10分钟，用VC编程需要3天，运行只需要10秒。
那我仍然选择VB，因为该程序应用范围小（基本只有我一个用），运行次数少（工作干完程序就基本没用了，以后有相似问题可以参考代码）如何更快的解决问题才是主要的。
CAD在工程实践中的二次开发简介CAD（Computer-ded Design，计算机辅助设计）是指利用计算机技术来辅助进行产品的设计和制造过程。
随着技术的不断发展和应用的广泛，CAD在工程实践中的作用越来越重要。
而CAD的二次开发，则是指在原有CAD软件基础上，通过编程和定制化操作，实现特定功能和需求的定制化开发。
本文将探讨CAD在工程实践中的二次开发的意义、方法和应用。
二次开发的意义CAD的二次开发在工程实践中具有重要的意义。
首先，二次开发能够满足工程实践的特定需求。
由于不同的工程项目具有不同的特点和要求，通用的CAD软件可能无法完全满足所有需求。
通过二次开发，可以根据实际需求进行定制化开发，实现特定的功能和操作，提高工程实践的效率和质量。
其次，二次开发能够优化工程实践的流程。
CAD软件通常提供了一些基本的功能和工具，但对于复杂的工程项目来说，这些功能和工具可能不够全面和高效。
通过二次开发，可以增加新的功能和工具，简化复杂的操作流程，提高工程实践的效率和准确性。
最后，二次开发能够提高工程人员的技术水平。
通过参与CAD的二次开发，工程人员可以学习和掌握更高级的编程技术，提升自身的技术能力和水平。
这对于工程人员的个人发展和职业提升具有重要的意义。
二次开发的方法CAD的二次开发有多种方法，常见的包括使用CAD软件的API （Application Programming Interface，应用程序接口）、插件和脚本等。
首先，使用CAD软件的API可以进行二次开发。
大多数CAD软件都提供了API接口，开发者可以通过编写代码来访问和操作CAD软件的功能和数据。
通过使用API，可以编写自定义的功能和工具，实现特定需求的开发。
常见的CAD软件API包括AutoCAD的AutoLISP和.NET API、SolidWorks的VBA和C# API等。
其次，使用插件可以进行二次开发。
插件是一种特定功能的软件模块，可以增强CAD软件的功能和性能。

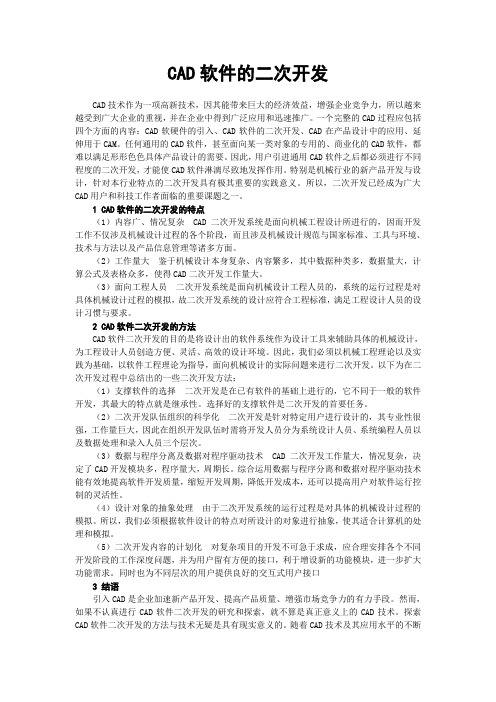

CAD软件的二次开发CAD技术作为一项高新技术，因其能带来巨大的经济效益，增强企业竞争力，所以越来越受到广大企业的重视，并在企业中得到广泛应用和迅速推广。
一个完整的CAD过程应包括四个方面的内容：CAD软硬件的引入、CAD软件的二次开发、CAD在产品设计中的应用、延伸用于CAM。
任何通用的CAD软件，甚至面向某一类对象的专用的、商业化的CAD软件，都难以满足形形色色具体产品设计的需要。
因此，用户引进通用CAD软件之后都必须进行不同程度的二次开发，才能使CAD软件淋漓尽致地发挥作用。
特别是机械行业的新产品开发与设计，针对本行业特点的二次开发具有极其重要的实践意义。
所以，二次开发已经成为广大CAD用户和科技工作者面临的重要课题之一。
1 CAD软件的二次开发的特点（1）内容广、情况复杂 CAD二次开发系统是面向机械工程设计所进行的，因而开发工作不仅涉及机械设计过程的各个阶段，而且涉及机械设计规范与国家标准、工具与环境、技术与方法以及产品信息管理等诸多方面。
（2）工作量大鉴于机械设计本身复杂、内容繁多，其中数据种类多，数据量大，计算公式及表格众多，使得CAD二次开发工作量大。
（3）面向工程人员二次开发系统是面向机械设计工程人员的，系统的运行过程是对具体机械设计过程的模拟，故二次开发系统的设计应符合工程标准，满足工程设计人员的设计习惯与要求。
2 CAD软件二次开发的方法CAD软件二次开发的目的是将设计出的软件系统作为设计工具来辅助具体的机械设计，为工程设计人员创造方便、灵活、高效的设计环境。
因此，我们必须以机械工程理论以及实践为基础，以软件工程理论为指导，面向机械设计的实际问题来进行二次开发。
以下为在二次开发过程中总结出的一些二次开发方法：（1）支撑软件的选择二次开发是在已有软件的基础上进行的，它不同于一般的软件开发，其最大的特点就是继承性。
选择好的支撑软件是二次开发的首要任务。
（2）二次开发队伍组织的科学化二次开发是针对特定用户进行设计的，其专业性很强，工作量巨大，因此在组织开发队伍时需将开发人员分为系统设计人员、系统编程人员以及数据处理和录入人员三个层次。

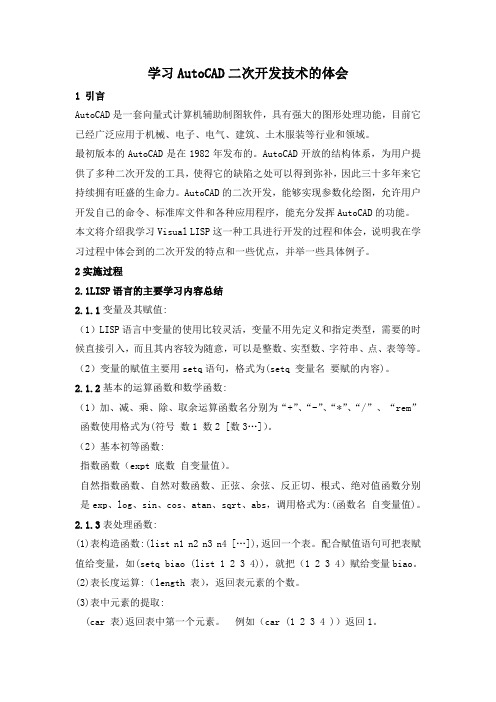

学习AutoCAD二次开发技术的体会1 引言AutoCAD是一套向量式计算机辅助制图软件，具有强大的图形处理功能，目前它已经广泛应用于机械、电子、电气、建筑、土木服装等行业和领域。
最初版本的AutoCAD是在1982年发布的。
AutoCAD开放的结构体系，为用户提供了多种二次开发的工具，使得它的缺陷之处可以得到弥补，因此三十多年来它持续拥有旺盛的生命力。
AutoCAD的二次开发，能够实现参数化绘图，允许用户开发自己的命令、标准库文件和各种应用程序，能充分发挥AutoCAD的功能。
本文将介绍我学习Visual LISP这一种工具进行开发的过程和体会，说明我在学习过程中体会到的二次开发的特点和一些优点，并举一些具体例子。
2实施过程2.1LISP语言的主要学习内容总结2.1.1变量及其赋值:（1）LISP语言中变量的使用比较灵活，变量不用先定义和指定类型，需要的时候直接引入，而且其内容较为随意，可以是整数、实型数、字符串、点、表等等。
（2）变量的赋值主要用setq语句，格式为(setq 变量名要赋的内容)。
2.1.2基本的运算函数和数学函数:（1）加、减、乘、除、取余运算函数名分别为“+”、“-”、“*”、“/”、“rem”函数使用格式为(符号数1 数2 [数3…]）。
（2）基本初等函数:指数函数（expt 底数自变量值）。
自然指数函数、自然对数函数、正弦、余弦、反正切、根式、绝对值函数分别是exp、log、sin、cos、atan、sqrt、abs，调用格式为:(函数名自变量值)。
2.1.3表处理函数:(1)表构造函数:(list n1 n2 n3 n4 […]),返回一个表。
配合赋值语句可把表赋值给变量，如(setq biao (list 1 2 3 4))，就把（1 2 3 4）赋给变量biao。
(2)表长度运算:（length 表），返回表元素的个数。
(3)表中元素的提取:(car 表)返回表中第一个元素。
AutoCAD心得体会第一篇：AutoCAD心得体会AutoCAD学习心得体会随着计算机技术的飞速发展，CAD已得到快速发展。
我们可以利用CAD技术设计图纸，用CAD 强大的辅助图形设计和三维实体造型功能改变传统的绘图方式，使我们化工类的学生既能摆脱传统机械制图学习的抽象和枯燥，又能使我们的绘图学习变得更轻松而高效，并且更能适应现在社会对技术性人员的需求。
经过不断地完善，现已成为国际上广为流行的工程制图工具计算机CAD技术已经深入各个行业中.学习了AutoCAD这门课程，我对我们的专业又有了更深的了解，CAD是我们专业所必学的一个软件，这个软件不仅广泛用于工程、工业制图中的建筑工程、装饰设计、环境艺术设计、水电工程、土木施工等等。
精密零件、模具、设备等,还广泛应用于土木建筑、装饰装潢、城市规划、园林设计、电子电路、机械设计、服装鞋帽、航空航天、轻工化工等诸多领域。
AutoCAD是由美Autodesk公司开发的通用计算机辅助设计软件，具有易于掌握、使用方便、体系结构开放等优点，能够绘制二维图形与三维图形、标注尺寸、渲染图形以及打印输出图纸，在化工行业中有着重要的应用，AutoCAD是当前最流行的计算机辅助设计软件之一，具有强大的绘图功能。
一方面，机械制图是AutoCAD的基础。
比如设计图纸、设计流程。
另一方面，AutoCAD 是促进制图教学的有效工具。
它取代了手工制图方法，利用其强大的绘图功能和编辑修改功能，可以快速、准确、美观地表达出所要画的机械图样，极大地提高了绘图效率和绘图质量。
除了应用于化工行业之外，甚至被广泛应用于机械、建筑、电子、航天、造船、石油化工、土木工程、冶金、地质、气象、纺织、轻工、商业等诸多领域。
学习了CAD制图，我也总结了自己的一些学习经验和方法：首先，我认为基础很重要，学习CAD，需要一定的画法几何的知识和能力，需要一定的识图能力，尤其是几何作图的能力，所以，我认为学好《化工制图》是基础，《化工制图》学的好的学生CAD制图学起来会轻松容易的多。
AutoCAD二次开发教程复习总结第一篇：AutoCAD二次开发教程复习总结红色部分为答案空白或不确定CAD复习题及答案1、AutoLISP2、VisualLISP3、VBA4、ADS5、ObjectARX红色部分为答案空白或不确定6、.NET 托管API7、ActiveX Automation红色部分为答案空白或不确定8、Visual Java1、AutoCAD二次开发方式有哪些？各自优缺点？2、AutoCAD 中实现 API 的有哪些优点？3、 API 的三个主要的DLL文件是？4、简述 API所对应的版本。
5、简述AutoCAD数据库的组成。
AutoCAD数据库是用来管理当前图形中的图元实体和其他非几何信息的容器对象，一个AutoCAD数据库包含一套固定的符号表和命名的对象词典，每一个符号表包含一个特定符号红色部分为答案空白或不确定表记录类的实例，例如层表(AcDbLayerTable)中包含层表的记录，块表(AcDbBlockTable)中包含块表记录，所有的AutoCAD实体均包含于块表记录中。
词典提供了一种通用容器来存储对象，它可以保存AcDbObject对象以及其它对象，也可以创建新的对象词典，将新的数据库元素加入其中。
AutoCAD数据库的组成如图所示，从图中我们可以看出数据库主要由一下内容组成：1）层表AcDbLayerTable和层表记录AcDbLayerTableRecord。
2）块表AcDbBlockTable和块表记录AcDbBlockTableRecord。
AutoCAD中所有可见实体均存储在块表记录。
块表中包含有两条特殊的记录*MODEL_SPACE（模型空间）和*PAPER_SPACE（图纸空间）。
3）其他符号表和符号表记录。
4）命名对象词典。
缺省情况下当AutoCAD数据库被建立以后，词典中就包括了组词典以及MILINE样式词典。
5）符号表和命名对象词典都是存储数据库对象的容器,用于组织和管理数据库对象。
AUTOCAD 二次开发总结论文一．题目DXF接口方法研究与实现二．摘要●根据设计计算结果，借助DXF文件以图形的方式在AutoCAD中再现，这一过程需用某种高级语言（如Fortran、C等），通过DXF 文件实现与AutoCAD的“接口”，自动生成所需的DXF文件可用程序来修改已有图形的实体特征或参数，以达到修改图形数据库的目的●对已有的图形，通过DXF文件可以提取有关的信息进行某种分析计算，其结果通过DXF文件在AutoCAD中再现分析后的图形。
●利用其它数据库修改图形数据库。
●可以进行新老版本的图形交换。
●可以与其它CAD系统互换图形文件。
由于上述各种功用，使得DXF文件成为AutoCAD与外部联系的主要接口方式之一。
它易于将AutoCAD的图形转换成其它CAD系统所能读取的文件格式，几乎适合所有微机CAD系统图形文件的交换。
三．关键词DXF,DXF文件接口子模块的建立四．正文1．引言AutoCAD系统的命令虽不能由高级语言（本文用Fortran或C）来调用，但却可以通过建立DXF接口子程序来调用。
接口程序的作用就是将高级语言与AutoCAD系统绘图命令联系起来，以便利用高级语言提供的数据生成能输入给AutoCAD的DXF文件。
DXF文件包括七部分，要编写一个构造完整的DXF文件的高级语言程序是很困难的且几乎不可能，因为必须保持其前后的一致性，以便让AutoCAD 能找到其所需的一切信息。
而在设计图中，仅需画出图形，标注尺寸，写出必要的说明，所以可省略标题节、类节、表节、块节及对象节，而只要实体节和文件结尾，就可以正常输入AutoCAD，生成可用的图形。
为了用高级语言编写绘图程序，必须先建立各种实体的接口子程序。
2.接口的建立DXF文件分成多个节（SECTION）,每个节均由多个组（GROUP）组成。
每个节均由一个组值为字符串SECTION的0组开始，后跟组值为表示节名的字符串的2组，其后为组成该节的各个组，最后以组值为字符串ENDSEC的0组表示该节结束。
autocad课程体会和总结AutoCAD课程体会与总结自从我开始学习AutoCAD，我的世界发生了翻天覆地的变化。
AutoCAD不仅仅是一个软件，它是一种工具，一种思维方式，更是一种全新的工作模式。
AutoCAD的命令非常多，初学者可能会觉得有些无从下手。
但随着时间的推移，我逐渐认识到，这些命令其实是有规律可循的。
掌握了一些基本的命令后，就可以开始尝试绘制一些简单的图形。
而随着绘图的经验越来越多，我开始尝试更加复杂的图形，甚至开始探索AutoCAD的高级功能。
在学习的过程中，我深刻地体会到了不断尝试和反复练习的重要性。
有时候，一个看似简单的命令可能需要反复练习才能掌握。
但正是这种不断尝试和反复练习的精神，让我在AutoCAD的世界里越走越远。
除了命令的学习，我还学到了很多关于绘图的技巧和经验。
比如，如何选择合适的视图，如何设置图层，如何管理图块等等。
这些技巧和经验，不仅仅适用于AutoCAD，它们同样适用于其他绘图软件。
在学习AutoCAD的过程中，我也遇到了一些困难和挑战。
有时候，我会遇到一些难以解决的问题，甚至会让我感到沮丧和失落。
但是，正是这些困难和挑战，让我更加坚定了学习AutoCAD的决心。
通过这次学习，我不仅掌握了AutoCAD的基本知识和技能，更重要的是，我学会了如何面对困难和挑战，如何坚持不懈地追求自己的目标。
我相信，这些经验和教训将伴随我一生。
展望未来，我计划继续深入学习AutoCAD的高级功能，并尝试将其应用到我的工作和生活中。
我相信，随着时间的推移，我会更加熟练地掌握AutoCAD，并创造出更加优秀的作品。
总的来说，这次AutoCAD的学习经历让我收获颇丰。
我不仅学到了很多关于AutoCAD的知识和技能，更重要的是，我学会了如何面对困难和挑战，如何坚持不懈地追求自己的目标。
我相信，这些经验和教训将让我受益终生。
学习AutoCAD二次开发技术的体会
一、引言
AutoDesk公司是全球著名的CAD软件研发公司，多年从事CAD软件的开发，特别是二维设计绘图方面，AutoCAD几乎是PC机上唯一的CAD软件。
AutoCAD更是我们理工科大学生必备专业技能之一。
本文通过作者对AutoCAD软件绘图方法的学习，在学习上不断的钻研与体会，总结出学习AutoCAD软件绘制图形的方法和技巧，并向读者介绍自己学习AutoCAD二次开发技术的体会。
二、正文
（一）、软件介绍
CAD是一个泛指，CAD英文表示为Computer Aided Design,意思是计算机辅助设计。
AutoCAD是由美国Auto desk公司开发的计算机辅助设计软件包。
著名的3D MAX也是它的产品之一。
AutoCAD可以说是目前世界应用最广的二维绘图软件，具有广泛的通用性，它还具有简单的三维绘图功能，支持扩展编程，定义适合自己的小程序，以方便和提高效率。
它的发展过程为：1982年推出第一个版本----AutoCAD1.0版，经历了R12，R14,2000,2002,2004等多个版本，它广泛用于建筑、机械、电子、航天、服装、造船等现代化工业的领域。
（二）、学习历程
最开始接触AutoCAD是由于课程所联想到的，“机械制图”这门课要求用直尺和圆规做出零件的平面三视图，而老师在课堂上常常用AutoCAD来展示作业内容，故引发学习AutoCAD 的愿望。
由于开始的时候接触过“手工图板”，而“手工图板”绘图能力是计算机绘图能力的基础，故学习起来比较容易。
学习《AutoCAD》，需要一定的画法几何的知识和能力，需要一定的识图能力，尤其是几何作图能力。
整个学习过程也采用了循序渐进的方式，先了解计算机绘图的基本知识，如对直角坐标和相对极坐标等，使自己能由浅入深，由简到繁地掌握AutoCAD的使用技术。
在学习AutoCAD命令时还要注意始终要与实际应用相结合，不能把主要精力花费在各个命令孤立地学习上；应当把学以致用的原则贯穿整个学习过程，使自己对绘图命令有深刻和形象的理解，有利于培养自己应用AutoCAD独立完成绘图的能力。
到最后熟能生巧，自己做几个综合实例，详细地进行图形的绘制，使自己可以从全局的角度掌握整个绘图过程。
（三）、学习体会
1、画图的基本常识
比方说画一个圆，你首先得知道画圆的图标在哪里，或是快捷键是什么，这是绘图前需了解的。
所以刚入门的人不防先看了下每一个菜单栏里都有哪些绘图的命令，然后逐个的试一试，了解一下绘图的基本命令。
2、掌握快捷命令、提高绘图速度
在熟悉了每个图标后，对一些常用或不常用的的命令应掌握其快捷键，前期可能有点慢，但你用一段时间后，绘图的速度就会显著的提高。
3、对各种参数进行设置、提高绘图的水平与质量
掌握了画图的基本方法，这还不够，因为同一幅图可能形式一样，但图层设置（后面详述）和色彩的搭配与线型的设置不同，给人的感觉与打印出来的效果是截然不同的。
所以接下来该掌握的首先是图层的设置，线型、文字及标注样式的设置，怎样设置能使图形在CAD 上看起来好看，打印出来质量高，这需要反复的画，然后打印出来，不断的总结经验。
4、养成绘图的良好习惯
本来绘图这应该在学CAD之前就应当强调的，但由于初学者前期对CAD软件还不太了解，所在放在这里说明，也就是说，当你掌握基本的绘图命令后，以后的绘图过程当中就应养成
良好的习惯，这对提前绘图速度与绘图的质量非常关键、同时也利于你的图能很好的拿来与人交流，特别是对需要一个团队协作才能完成的图显得尤为重要。
a、绘图前先建好图层
在此就不对图层作解释了，在画图之前，首先把基本的图层设置好（包括颜色、线型、线粗的设置），如轮廓线、标注、文字可分别建立相应的图层，其它图层刚根据需要设置。
在此特别强调一点，很多人喜欢在0图层上画图这是不对了，习惯不好，0图层是用来画快用的，另外还有一个图层（英文的，不记得了）是专门外部引用用的，在些先不详述，等有时间再谈。
b、建好图层后，设置基本的文字与标注样式
文字与标注样式的设置一是方便绘图，二是便于以后修改。
标注样式也可等图画好后在标注前设置，文字样式最好设成宋体或仿宋，这样便于在不同的机子上打开能保证文字正确显示。
文字与标注样式的设置，如设置恰当，可方便以后的修改，做到一改全改，不能改图，直接修改样式就能把图的一些基本特性改过来。
c、线型的挡配（包括颜色、粗细、形式）
一幅图假如线一样粗，打印出来就没有层次感，让人看了费神。
如轮廓线可设为0.35或0.4或0.45，标注可设为0.15，这样才能较好的把轮廓与标注区分开来。
简单的这么说一下吧，初学也不是很懂，就简单写一下自己的感受。
四、发现问题
(1)同样画一张图，有的同学画的大小适中，有的同学画的图形就很小，甚至看不见，这是为什么？
这是因为绘图区域界限的设定操作没有做，或虽用LIMITS命令进行了设定，但忘记了用ZOOM命令中的ALL选项对绘图区重新进行规整。
绘图区域的设定是根据实际的绘图需要来进行的。
(2)有同学用线型名称为“HIDDEN”的线型画线段，但发现画出的线段看上去像是实线，这是什么原因引起的？
这是“线型比例”不合适引起的，也就是说“线型比例”太大，也可能是太小。
解决问题的办法是将线型管理器对话框打开，修改其“全局比例因子”至合适的数值即可。
(3)在进行尺寸标注以后，有时发现不能看到所标注的尺寸文本，这是什么原因引起的？
这是因为尺寸标注的整体比例因子设置得太小，将尺寸标注方式对话框打开，修改其数值变大即可。
这只是我在学习时遇到的三个最基础的问题，实际问题好友很多，比如：
容易混淆的命令，要注意使自己弄清它们之间的区别。
如ZOOM和SCALE，PAN和MOVE，DIVIDE和MEASURE等等。
层次要分明。
图层就像是透明的覆盖图，运用它可以很好地组织不同类型的图形信息。
学习过程中，我的同学图省事，直接从对象特性工具栏的下拉列表框中选取颜色，线型和线宽等实体信息，这很不好，使得处理图形中的信息不那么容易，要特别注意纠正自己的这一不好习惯。
严格做到层次分明，规范作图。
我的体会是：养成良好的习惯，受益匪浅。
粗细要清楚。
使用线宽，可以用粗线和细线清楚地展现出部件的截面，标高的深度，尺寸线以及不同的对象厚度。
要通过图层指定线宽，显示线宽，可以提高自己的图纸质量和表达水平。
三、结论
AutoCAD软件具有操作简单、功能强大等特点，每个工具栏中都有着相应的命令工具，学习过程掌握了许多AutoCAD使用的技巧，在绘制图形前要建图层，最基本的线形设置如细实线、粗实线、中心线、虚线。
在绘制A4图副及需要定位的图形时的第一步骤是绘制图形
界线其命令为LIMITS再进行绘制，在编辑文字时，使用单行文字和多行文字以宋体来完成，在格式的文字样式中修改所需的样式或或双击已写的文字来修改。
在绘制二维及三维的图形前要用中心线来定位再进行绘制，在绘制完图形后要进行尺寸的标注，在格式中的标注样式中创建标注样式及修改。
例如，当尺寸没有按照标准画时，那么在标注尺寸的时候就需要修改数据，不仅影响到了图的雅观，还直接影响了图的真实性，所以在画图过程中就要很细心，一步一步慢慢来，做到精确，无误差，在比如，在修剪多余直线的时候很有可能会出先剪不掉的现象，会经常遇到，那是因为连线的时候线与线之间根本就没有连接在一起，表现出作图不扎实的意思。
总之，在本学期的AutoCAD学习中，我感觉我学到的东西比之前都多，绘图技巧在平常的学习中是学不到，真的受益匪浅！
20150360233肖
春阳 球阀.dwg
本图来源：机械制图课本。
