室内采暖管道安装技术交底记录大全

室内采暖管道安装工程技术交底记录一、参加人员本次技术交底记录的参加人员有：•项目经理：李先生•施工队长：王师傅•管道工：张师傅、李师傅、刘师傅二、施工前准备1.确认工程图纸在开始施工之前，我们需要检查总图、管道分段图、设备图以及焊接图等图纸，确保施工按照正确的图纸进行。

2.安放材料根据工程图纸的要求，将管道材料、管道接头、弯头等材料摆放在指定的地方，便于安装。

3.检验材料检查材料的质量和数量，将有问题的材料清理出来，确保材料的质量符合工程要求。

4.现场勘察进行现场勘察，确定管道的安装位置以及预留的进水口和出水口。

三、施工步骤1.固定支架在管道安装之前，需要先安装支架，支架的间距要根据管道的尺寸和重量确定，保证管道的平稳运行。

2.切割管道按照工程图纸的要求，将管道切割成预定长度，并在需要的地方进行加工。

3.进行连接对于直管，采用对口和法兰的方式连接。

对于弯头，采用法兰对接和对口连接相结合的方式连接。

4.进行焊接对于需要进行焊接的地方，采用气焊或电焊的方式进行连接。

在进行焊接前，需要对管道表面进行处理，确保焊接质量。

5.安装附件安装附件时，需要按照工程图纸的要求进行。

附件的规格和数量需要符合工程设计要求。

6.进行密封性测试完成管道安装之后，需要进行密封性测试，检查管道连接处的漏水情况。

检测方法和标准要符合相关规定。

四、安全管理在施工过程中，我们需要严格遵守安全管理规定，采取有效的措施，做好管道安装的安全工作。

1.进行足够的安全宣传教育，使每一个参与施工的工人充分了解安全管理的重要性和要求。

2.确保安全防护措施到位，如穿戴好安全帽、安全鞋、手套等防护用品，规范施工现场人员行为，严禁超员和高处作业等危险行为。

3.定期对施工现场进行检查，发现问题及时整改，确保施工现场的安全。

五、质量管理为了保证管道安装质量，我们将采取以下措施：1.严格按照图纸要求进行施工，杜绝短管、漏口等不符合要求现象。

2.对每一个连接点进行检查和验收，确保管道连接的牢固性和气密性。

屑等杂质，且水色不浑浊，经监理（甲方）单位验收合格，停止冲洗，检查楼内过滤器并清除过滤器内的杂质等异物。

废水排至污水检查井。

然后将水泄净，防止冬季冻坏设备和管道。

（2）质量保证及控制：使用的仪器、仪表须经过国家计量测试中心检测合格后方可使用。

当室外温度低于1°C时不允许试压、冲洗。

验收校准及规范：建筑给排水及采暖工程施工质量验收规范（GB 50242-2002）（3）系统试压、冲洗注意事项：①系统冲洗时要保证水源足够的流量。

冲洗废水要排至污水井。

②系统试压时要检查细致，一次修理成功，避免多次维修。

电动试压泵要有专人看护，避免压力过高胀坏管道或暖气片。

充水时有专人巡视，避免出现大面积跑水现象。

必要时配备对讲机。

四、成品保护：1、安装好的管道不得用作吊拉负荷及做支撑，不得蹬踏；2、搬运材料机具及施焊时，做好防护措施，不得将已做好的墙面和地面弄脏、砸坏。

3、管道安装好后，应将阀门的手轮卸下保管好，竣工时统一装好。

4、保护好自我成品的同时注意保护好他人的成品；五、应注意的问题：1、管道坡度必须均匀；立管必须保证垂直度；2、管道穿过墙壁和楼板，设置金属或塑料套管。

安装在楼板内的套管，其顶部高出装饰地面20mm；安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm，底部应与楼板底面相平；安装在墙壁内的套管其两端与饰面相平。

穿过楼板的套管与管道之间缝隙宜用阻燃密实材料填实，且端面应光滑。

管道的接口不得设在套管内。

3、管道麻头清理干净，丝扣外露2～3扣；4、安装过程中管道预留口必须及时封堵，以防管道落尽杂物堵塞管道；5、冬季如不具备供暖条件，需将管道内的水吹干净，防止冻坏管道和设备；六、职业健康管理措施:1、进入施工现场服从项目部管理；2、电气焊作业要持证上岗，穿戴好防护用品；3、正确戴好安全帽，不许穿拖鞋及短裤上岗；不许随地大小便；4、施工中做到活完料净脚下淸，产生的垃圾当天清理干净；5、进场材料码放整齐，并做好标识；6、成品和半成品材料分类码放整齐，搬运过程中不许摔拖。

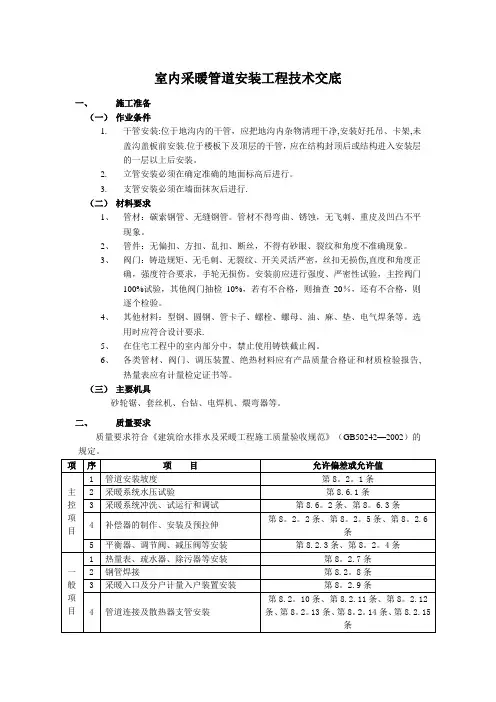

室内采暖管道安装工程技术交底一、施工准备（一）作业条件1.干管安装:位于地沟内的干管，应把地沟内杂物清理干净,安装好托吊、卡架,未盖沟盖板前安装.位于楼板下及顶层的干管，应在结构封顶后或结构进入安装层的一层以上后安装。

2.立管安装必须在确定准确的地面标高后进行。

3.支管安装必须在墙面抹灰后进行.（二）材料要求1、管材：碳索钢管、无缝钢管。

管材不得弯曲、锈蚀，无飞刺、重皮及凹凸不平现象。

2、管件：无偏扣、方扣、乱扣、断丝，不得有砂眼、裂纹和角度不准确现象。

3、阀门：铸造规矩、无毛刺、无裂纹、开关灵活严密，丝扣无损伤,直度和角度正确，强度符合要求，手轮无损伤。

安装前应进行强度、严密性试验，主控阀门100%试验，其他阀门抽检10%，若有不合格，则抽查20％，还有不合格，则逐个检验。

4、其他材料：型钢、圆钢、管卡子、螺栓、螺母、油、麻、垫、电气焊条等。

选用时应符合设计要求.5、在住宅工程中的室内部分中，禁止使用铸铁截止阀。

6、各类管材、阀门、调压装置、绝热材料应有产品质量合格证和材质检验报告,热量表应有计量检定证书等。

（三）主要机具砂轮锯、套丝机、台钻、电焊机、煨弯器等。

二、质量要求质量要求符合《建筑给水排水及采暖工程施工质量验收规范》（GB50242—2002）的规定。

续表三、工艺流程安装准备→预制加工→卡架安装→干管安装→立管安装→支管安装→试压→冲洗→防腐→保温→调试四、操作工艺（一）安装准备1、认真熟悉图纸，配合土建施工进度，预留槽洞及安装预埋件。

2、按设计图纸画出管路的位置、管径、变径、预留口、坡向、卡架位置等施工草图，包括干管起点、末端和拐弯、节点、预留日、坐标位置等。

绘制草图时注意：（1）公称直径≤32mm的管道宜采用螺纹连接，公称直径＞32mm的宜采用焊接.（2）多种管道交叉时的避让原则:冷水让热水，小管让大管等。

（二）干管安装1、干管安装按管道定位、画线（或挂线)、支架安装、管子上架、接口连接、立管短管开孔焊接、水压试验、防腐保温等施工顺序进行。

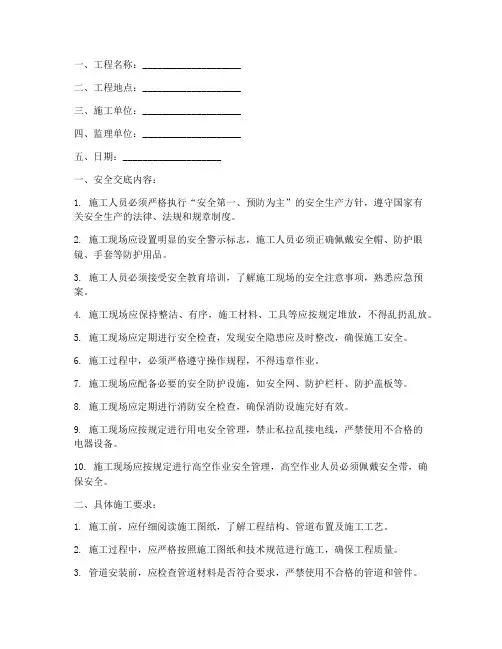

一、工程名称：____________________二、工程地点：____________________三、施工单位：____________________四、监理单位：____________________五、日期：____________________一、安全交底内容：1. 施工人员必须严格执行“安全第一、预防为主”的安全生产方针，遵守国家有关安全生产的法律、法规和规章制度。

2. 施工现场应设置明显的安全警示标志，施工人员必须正确佩戴安全帽、防护眼镜、手套等防护用品。

3. 施工人员必须接受安全教育培训，了解施工现场的安全注意事项，熟悉应急预案。

4. 施工现场应保持整洁、有序，施工材料、工具等应按规定堆放，不得乱扔乱放。

5. 施工现场应定期进行安全检查，发现安全隐患应及时整改，确保施工安全。

6. 施工过程中，必须严格遵守操作规程，不得违章作业。

7. 施工现场应配备必要的安全防护设施，如安全网、防护栏杆、防护盖板等。

8. 施工现场应定期进行消防安全检查，确保消防设施完好有效。

9. 施工现场应按规定进行用电安全管理，禁止私拉乱接电线，严禁使用不合格的电器设备。

10. 施工现场应按规定进行高空作业安全管理，高空作业人员必须佩戴安全带，确保安全。

二、具体施工要求：1. 施工前，应仔细阅读施工图纸，了解工程结构、管道布置及施工工艺。

2. 施工过程中，应严格按照施工图纸和技术规范进行施工，确保工程质量。

3. 管道安装前，应检查管道材料是否符合要求，严禁使用不合格的管道和管件。

4. 管道焊接时，应使用合格的焊接材料，确保焊接质量。

5. 管道安装过程中，应保持管道平直，不得扭曲、弯曲，管道接口应严密。

6. 管道试压时，应按照规定进行，确保管道系统无泄漏。

7. 管道保温材料应符合要求，施工过程中应避免污染环境。

8. 施工完成后，应进行验收，确保工程质量符合要求。

三、应急预案：1. 发生火灾时，应立即切断电源，报警并组织人员疏散。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

四、操作工艺审核人×××交底人×××接受交底人×××1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

、干管：）住宅工程室内采暖干管不应使用油任连接，如设计要求必须设置可拆连接件时，×××交底人×××接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。

斜坡，常见的管道附件、保温结构如下：3一管道保温层 4一绑扎钢带 5一填充保温材料 6—镀锌铁丝网法兰、阀门绑扎保温施工：先将法兰两旁空隙用散状保温材料，如玻璃棉等或与管道保温材料相同的材料充满，法兰、阀门保温做法如图所示：交底人×××接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。

图二阀门保温结构一管道保温层 3一法兰 4一法兰保温层 5一散状保温材料 6一镀锌铁丝弯管绑扎保温施工：弯管处是管道系统膨胀比较集中的地方，膨胀量大。

尤其是保温材料的膨胀系数与管道的膨胀系数不同时，更要注意，避免在使用中破坏保温结构。

管壳类弯管保温结构：当管径<80mm时，如图三所示：施工方法是：将空隙用散状保温材料填充，用镀锌铁丝将裁剪好的直角弯头的直角管壳绑扎好，外做保护层。

图三弯管保温结构（一）一预制管壳 3—镀锌铁丝 4—铁皮壳 5一填充保温材料时其结构如图四所示。

其施工方法是：按照管径的大小和设计要求选好保温管壳，在根据管壳的外径及弯管的曲率半径，做好虾米腰的样板，用样板套在管壳外，划线裁剪成段，在用镀锌铁丝将每段管壳按顺序绑扎在弯管上，外做保护层即可。

若每段管壳连接处有空隙可用同样的保温材料填充至无缝为止。

一、交底对象全体参与室内采暖管道安装施工的作业人员、管理人员。

二、交底时间[具体日期]三、交底内容1. 工程概况- 工程名称：[项目名称]- 施工部位：[具体施工区域]- 施工内容：室内采暖管道安装工程2. 安全注意事项2.1 人员安全- 施工人员必须佩戴安全帽、手套、防滑鞋等个人防护用品。

- 高空作业人员必须佩戴安全带，并系好安全绳。

- 施工现场人员应遵守安全操作规程，不得擅自离岗或操作。

2.2 材料安全- 管材、管件等材料应妥善存放，避免损坏或变形。

- 阀门、法兰等连接件应确保密封性，防止泄漏。

2.3 工具安全- 施工工具应定期检查，确保性能良好，避免使用损坏的工具。

- 使用电焊机等电气设备时，必须遵守操作规程，确保安全。

3. 施工安全措施3.1 现场环境- 施工现场应保持整洁，及时清理施工垃圾，防止滑倒事故。

- 确保施工现场有足够的照明，夜间施工时应使用安全照明。

3.2 施工操作- 安装管道时，应按照设计图纸和施工方案进行，确保管道安装正确、牢固。

- 管道连接处应采用合适的连接方式，确保连接严密。

- 管道试压时，应按照规定程序进行，确保管道无泄漏。

3.3 高空作业- 高空作业时，必须设置安全防护设施，如安全网、防护栏杆等。

- 高空作业人员应遵守高空作业安全规程，不得随意攀爬或跳跃。

4. 应急措施4.1 泄漏处理- 发生管道泄漏时，应立即关闭泄漏处的阀门，切断泄漏源。

- 使用合适的工具和材料进行修补，确保泄漏处密封。

4.2 火灾处理- 施工现场应配备灭火器等消防设施，确保消防通道畅通。

- 发生火灾时，应立即报警，并按照消防预案进行灭火。

四、交底要求1. 施工人员应认真学习本次安全技术交底内容，确保理解并掌握各项安全措施。

2. 施工过程中，应严格执行安全操作规程，确保施工安全。

3. 施工负责人应定期检查施工现场的安全状况，及时发现并消除安全隐患。

五、交底人[姓名]六、接受人[姓名]七、日期[具体日期]。

室内采暖管道安装工程 - 技术交底一、工程概述室内采暖管道安装工程是在室内进行的一项采暖设备的传热流体输送工程。

传热介质常为水或蒸汽，在室内通过管道输送，供热站设备提供传热流体。

二、工程要求1. 安装规范本工程要求安装规范满足下列标准：•采用国家标准《建筑给水排水设计规范》中的有关规定。

•制造和验收按照《锅炉压力容器安全技术监察规程》和《锅炉压力容器设计标准》的要求执行。

•管道布置应满足结构安全性、便于操作、维修和保养的要求，防止管道渗漏和难以维修的情况发生。

•安装的管道材料应符合国家标准的要求，使用钢管时，其墙厚应符合规定，没有明显裂纹、瘤子和变形的缺陷。

焊接部位应符合相关标准的技术要求。

2. 安装区域本工程的管道需安装在室内，应该根据实际情况选取空间较大、通风条件较好的地方，以便于检查和维修。

3. 安装步骤本工程的安装步骤如下：1.管道堆放：管道堆放应整齐有序，避免对墙面和其它装饰造成破坏，管道应按高、中、低空叠放，并垫上皮板或木板，高度不应超过1.5m，并按实际需要采取简易支架，定向支架等措施稳固固定。

2.管道吊装：管道的吊装应采取专门设备，如起重机、千斤顶等进行。

在吊装过程中应注意管道的均衡、稳定，进而保证管道安装质量。

3.管道焊接：各类管道都应进行焊接。

管道的焊接接头应符合相关的规范要求，考虑安全和美观，应进行钝焊接头或其它美观效果较好的接头。

4.管道试压：管道焊接完成后，应进行试压，试压应按设计或施工安排进行，压力值应超过公称压力1.5倍，时间不少于30分钟，试压后应检查全线。

4. 工期本工程的工期为20天。

5. 安全防护施工单位和相关人员应严格遵守安全生产规定。

在施工过程中，要加强现场管理，严禁开展违章操作。

三、质量保证本工程的质量保证应符合国家有关标准和规范，施工应符合验收标准，要求达到设计指标和施工要求。

如果新设备出现质量问题，应及时找到质量问题的原因，并及时予以解决。

四、工程验收室内采暖管道安装工程竣工后，应按照以下规定进行验收：1.对安装的管道进行按设计要求的试压检查，并严格按照验收标准进行检查。

工程名称北京金地华府1#楼交底日期年月日施工单位北京一建工程有限公司分部/分项工程名称交底摘要风云唐朝(四)管道上使用冲压弯头时，所使用的冲压弯头外径应与管道外径相同。

(五)其他材料：型钢、圆钢、管卡子、螺栓、螺母、油、麻垫、电气焊条等，选用时应符合设计要求。

(六)采暖工程所使用的主要材料、成品、半成品、配件、设备必须具有中文质量合格证明文件．规格、型号及性能检测报告应符合国家技术标准及设计要求，进场时，应做检查验收，并经监理核查确认。

(七)其他材料：型钢、圆钢、管卡子、螺栓、螺母、油、麻、垫、电气焊条等。

选用时应符合设计要求．二、主要机具1机具：砂轮锯、套丝机、台钻、电焊机、隈弯器等。

2工具：压力案、台虎钳、电焊工具、管钳、手锤、手锯、活扳子等。

3其他、钢卷尺、水平尺、线坠、粉笔、小线等。

三、作业条件1干管安装：位于地沟内的干管，应把地沟内杂物清理干净，安装好托吊卡架，未盖沟盖板前安装。

位于楼板下及顶层的干管，应在结构封顶后或结构进入安装层的一层以上后安装。

2立管安装必须在确定准确的地面标高后进行。

533支管安装必须在墙面抹灰后进行．四、操作工艺(一)工艺流程：(二)安装准备：1认真熟悉图纸，配合上建施工进度，预留把洞及安装预埋件。

2按设计图纸丽出管路的位置、管径、变径、预留口、坡向、卡架位置等施工草图．包括干管起点、末端和拐弯、节点、预留口、坐标位笠等。

(三)干管安装：1技施工草图，进行竹段的加工预制，包括：断管、套丝、上零件、调直、核对好尺寸，按环路分组编号，工程名称北京金地华府1#楼交底日期年月日施工单位北京一建工程有限公司分部/分项工程名称交底摘要风云唐朝码放整齐。

2安装卡架，按设计要求或规定间距安装。

吊卡安装时，先把吊棍按坡向、顺序依次穿在型钢上，吊环按间距位置套在管上，再把管抬起穿上螺栓拧上螺母，将管固定。

安装托架上的管道时，先把管就位在托架上，把第一节管装好U形卡，然后安装第二节管，以后各节管均照此进行，紧固好螺栓。
