太赫兹 微系所

太赫兹(THz)技术一、基本概念 (1)1. 太赫兹波 (1)2. 太赫兹波的特点 (1)二、国内外研究现状 (2)1. 美国 (3)2. 欧洲 (3)3. 亚洲 (3)三、太赫兹技术的应用 (4)1. 太赫兹雷达和成像 (4)2. 太赫兹通信 (5)3. 太赫兹安全检查 (6)4. 太赫兹无损检测 (7)5. 环境探测 (7)6. 生物医学 (8)7. 天文观测 (8)8. 材料特性的研究 (9)四、太赫兹技术的研究内容 (9)1. 太赫兹辐射源 (9)2. 太赫兹波段信号的探测 (10)3. 太赫兹功能器件 (10)五、我们能做些什么 (10)一、基本概念1.太赫兹波太赫兹(Terahertz)一词是弗莱明(Fleming)于1974年首次提出的，用来描述迈克尔逊干涉仪的光谱线频率范围。

太赫兹(THz, 1THz=1012Hz)频段是指频率从十分之几到十几太赫兹，介于毫米波与红外光之间相当宽范围的电磁辐射区域。

THz波又被称为T射线，在频域上处于宏观经典理论向微观量子理论的过渡区，在电子学向光子学的过渡区域。

长期以来由于缺乏有效的THz辐射产生和检测方法，对于该波段的了解有限，使得THz成为电磁波谱中最后一个未被全面研究的频率窗口，被称为电磁波谱中的“太赫兹空隙”（Terahertz Gap）。

2.太赫兹波的特点THz波具有很多独特的性质。

从频谱上看，THz 辐射在电磁波谱中介于微波与红外辐射之间；在电子学领域， THz辐射被称为毫米波或亚毫米波；在光学领域，它又被称为远红外射线；从能量上看, THz波段的能量介于电子和光子之间。

THz的特殊电磁波谱位置赋予它很多优越的特性，有非常重要的学术价值和应用价值，得到了全世界各国研究人员的极大关注。

THz 波的频率范围处于电子学与光子学的交叉区域。

在长波方向，它与毫米波有重叠，在短波方向，它与红外线有重叠。

在频域上， THz处于宏观经典理论向微观量子理论的过渡区。

太赫兹时域光谱系统用于复合材料无损检测的使用建议书1.概述32. 国外太赫兹时域光谱系统的现状介绍32.1太赫兹无损检测技术概述32.2国外太赫兹时域光谱系统的开展现状42.3国太赫兹时域光谱系统的开展现状43. 产品介绍43.1 工作原理43.2实现功能53.3技术参数63.4使用条件64. 产品优势64.1太赫兹技术应用于无损检测的优势64.2 T-Gauge太赫兹时域光谱系统的优势75. 必要性分析76. 费效比分析87. 应用案例107.1太赫兹时域光谱系统应用于航天飞机复合材料无损检测107.2 太赫兹时域光谱系统应用于雷达天线罩复合材料无损检测101.概述本建议书通过介绍太赫兹时域光谱系统的国外技术现状、工作原理、技术参数、使用条件、案例等，说明了太赫兹时域光谱系统在复合材料无损检测中的优势和必要性。

2. 国外太赫兹时域光谱系统的现状介绍2.1太赫兹无损检测技术概述太赫兹波指频率在0.1THz-10.0THz〔30um-3mm〕围的电磁波。

因此它具有很多优异的性质。

①具有特别的穿透力，能以很小的衰减穿透如陶瓷、脂肪、碳板、布料、塑料等物质，还可以无损穿透墙壁、沙尘烟雾，使得其能在某些特殊领域发挥作用。

②探测平安性高，太赫兹光子能量小，只有毫电子伏特，因此不容易破坏被检测物质。

③抗背景噪声干扰能力强，太赫兹具有很高的空间分辨率和时间分辨率。

利用取样测量技术，太赫兹探测器能够有效地抑制背景辐射噪声的干扰。

④大容量、高XX的宽带信息载体。

太赫兹波的频带宽、测量信噪比高，适合于大容量与高XX的数据传输，而且太赫兹波处于高载波频率围，是目前手机通信频率的1000倍左右，可提供10GB/s的无线传输速率。

正因为太赫兹波具有这些特点，被美国评为“改变未来世界的十大技术〞之一。

利用太赫兹波对大局部枯燥、非金属、非极性材料(如泡沫、陶瓷、玻璃、树脂、涂料、橡胶和复合物等)有较好的穿透能力，并结合各种成像技术，就可以对材料中的缺陷进展检测，因此无损检测正成为太赫兹技术的主要应用之一。

太赫兹技术是当前科研领域备受瞩目的一项前沿技术，它具有巨大的潜在应用前景。

在这篇文章中，我将从多个角度深入剖析太赫兹技术的需求导向的重大科学问题，帮助你更深入地理解这一主题。

1. 太赫兹技术的基本原理让我们简要介绍一下太赫兹技术的基本原理。

太赫兹波段介于微波和红外光之间，具有电磁波特性，其频率范围大致在0.1 THz至10 THz 之间。

太赫兹波段的电磁波在传播过程中很容易受到生物组织、塑料、纸张等物质的影响，因此在材料的成分分析、医学诊断、安全检测等领域具有重要的应用价值。

2. 太赫兹技术在材料成分分析中的需求太赫兹技术在材料成分分析中具有重大科学问题，主要体现在对材料微观结构的探测和分析上。

太赫兹波段的电磁波能够穿透许多常见材料，因此可以用于对材料的内部结构进行高分辨率成像。

太赫兹成像技术可以用于检测文物的内部结构、细胞的微观形貌等。

然而，目前太赫兹成像技术在实际应用中仍存在着分辨率不够高、成像速度慢、对样品要求严格等问题，这些都是需要攻克的重大科学问题。

3. 太赫兹技术在医学诊断中的需求另外，太赫兹技术在医学诊断领域也具有重要的需求导向的科学问题。

太赫兹波段的电磁波对活体组织几乎没有损伤，因此可以应用于医学影像学领域。

太赫兹波段的电磁波能够穿透衣物和皮肤，用于检测乳腺肿块等病变。

然而，太赫兹技术在医学影像学中的应用还面临着安全性、成像分辨率等方面的挑战，这也是需要解决的重大科学问题。

4. 个人观点和总结太赫兹技术作为一项前沿技术，具有巨大的应用潜力。

然而，要真正实现太赫兹技术在材料成分分析、医学诊断等领域的广泛应用，还需要攻克一系列的重大科学问题。

我个人认为，未来在太赫兹技术研究和应用中，需要加大对成像技术、信号处理技术等方面的投入，以提高成像分辨率、增强信号检测能力，从而更好地满足实际需求。

通过本文的阐述，相信能够使您对太赫兹技术的需求导向的重大科学问题有更深入的理解。

希望本文能够对您有所帮助。

太赫兹技术的发展和应用近年来，太赫兹技术已经得到广泛的应用和研究，成为了一种新兴的技术体系。

太赫兹波长介于红外光和微波之间，频率从300 GHz到3 THz，是一种在人类眼中看不见，同时也无法被电子束和X射线穿透的电磁波辐射。

在这片茫茫太赫兹的海洋中，有着无数探索的可能性。

本文将详细探讨太赫兹技术的发展和应用。

一、太赫兹技术的发展太赫兹技术在近二十年前被首次应用于飞行安全检测，主要用于炸药、武器等危险品的检测，在保障飞行安全方面起到了重要作用。

太赫兹技术的发展受益于微电子技术和光电子技术的不断进步，特别是宽带宏观成像、高频微波技术和集成电路的进化，以及高能粒子加速器和光学脉冲技术的成熟应用。

自从太赫兹波段开始波动以来，太赫兹技术的应用已经非常广泛了，从基础科学到应用技术的转化，从传统的通信到测量探测和成像技术的创新等等。

太赫兹技术是一种新型的光源，可以产生高功率、高频率的射频波，从而在生物医学、工业和环境等领域都具有广泛的应用潜力。

二、太赫兹技术的应用1. 太赫兹成像技术太赫兹成像技术是近年来最具有发展潜力的领域之一。

这种技术通过捕获物体反射的太赫兹波信号来生成I mage。

因为太赫兹波是电磁波，所以它不会像X射线一样对一个物体造成伤害。

在医学上，太赫兹技术可以用于乳腺癌和皮肤癌的检测。

而在安检方面，太赫兹成像技术可以帮助安检人员检测隐藏在行李和行人的炸药、毒品等。

2. 太赫兹通信技术太赫兹通信技术利用太赫兹波的高带宽与低能量的特性，使得传输速度更快，同时能够避免电磁波对人体产生的危害。

在通信技术发展的道路上，太赫兹通信将会成为一种重要的创新，在工业、通信和军事领域发挥重要作用。

3. 太赫兹光纤通信技术目前，太赫兹波在光纤通信中的潜力正在被探索。

太赫兹光纤通信技术可以实现高速、长距离、低噪声的通信，并且不会受到电磁辐射或干扰。

太赫兹光纤通信技术还可以用于地下煤层气的探测，并用于地球物理探测和导航系统。

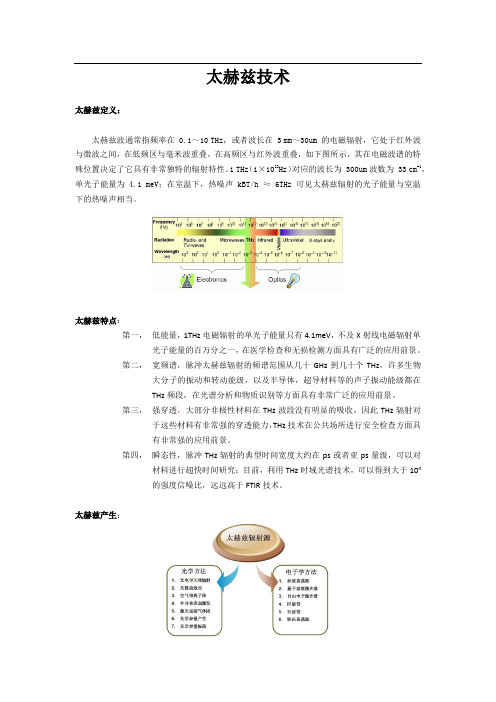

太赫兹技术太赫兹定义：太赫兹波通常指频率在 0.1～10 THz，或者波长在 3 mm～30um 的电磁辐射，它处于红外波与微波之间，在低频区与毫米波重叠，在高频区与红外波重叠，如下图所示，其在电磁波谱的特殊位置决定了它具有非常独特的辐射特性。

1 THz（1×1012Hz）对应的波长为 300um波数为 33 cm-1，单光子能量为 4.1 meV；在室温下，热噪声 kBT/h ≈ 6THz可见太赫兹辐射的光子能量与室温下的热噪声相当。

太赫兹特点：第一，低能量，1THz电磁辐射的单光子能量只有4.1meV，不及X射线电磁辐射单光子能量的百万分之一，在医学检查和无损检测方面具有广泛的应用前景。

第二，宽频谱，脉冲太赫兹辐射的频谱范围从几十GHz到几十个THz，许多生物大分子的振动和转动能级，以及半导体，超导材料等的声子振动能级都在THz频段，在光谱分析和物质识别等方面具有非常广泛的应用前景。

第三，强穿透，大部分非极性材料在THz波段没有明显的吸收，因此THz辐射对于这些材料有非常强的穿透能力，THz技术在公共场所进行安全检查方面具有非常强的应用前景。

第四，瞬态性，脉冲THz辐射的典型时间宽度大约在ps或者亚ps量级，可以对材料进行超快时间研究；目前，利用THz时域光谱技术，可以得到大于104的强度信噪比，远远高于FTIR技术。

太赫兹产生：随着超短脉冲激光技术的飞速发展，为太赫兹脉冲的产生提供了有效且稳定的激发光源，配合半导体技术的日益完善以及加工工艺的日趋成熟，D. H. Auston和 D. Grischkowsky等在20 世纪80 年代利用天线辐射原理，设计制作了多种结构的偶极子天线，沉积到Ⅲ-Ⅴ族半导体材料（GaAs，InP等）表面上，利用超短飞秒脉冲激光激发这些半导体材料产生光生载流子，同时给天线电极两端施加一个偏压电场，在此作用下半导体材料表面会形成瞬变光电流，这种随时间快速变化的光电流可以向外辐射太赫兹波。

太赫兹微系统
以太赫兹微系统是一种新兴的射频技术，它利用以太赫兹频段的电磁波进行通信和传感。

与传统的微波和光子技术相比，以太赫兹技术具有更高的频率、更大的带宽和更高的分辨率，能够实现更高效、更精确的无线通信和传感应用。

以太赫兹微系统的核心是以太赫兹波段的电磁波发射器和接收器。

通过这两个部件的配合，以太赫兹微系统能够发送和接收以太赫兹频段的电磁波，实现信息的传输和感知。

以太赫兹频段介于红外线和微波之间，具有独特的特性和应用优势。

首先，以太赫兹波具有很强的穿透力，能够穿透很多非金属材料，如纸张、塑料、布料等。

这使得以太赫兹技术在安全检测、药品检测、食品检测等领域具有广泛的应用前景。

以太赫兹波对于生物体的损伤较小，因此在医学领域有着巨大的潜力。

比如，以太赫兹技术可以用于皮肤病的诊断，通过扫描人体表面的以太赫兹波反射信号，医生可以判断皮肤病的类型和程度，为治疗提供有力的依据。

以太赫兹技术还可以应用于无线通信。

由于以太赫兹波的频率高、带宽大，以及对于障碍物的穿透能力，以太赫兹通信可以实现高速、稳定的无线传输。

这对于大规模数据传输、高清视频传输等应用来说，具有重要的意义。

然而，以太赫兹技术目前还面临一些挑战。

首先，以太赫兹波的传输距离有限，受到大气吸收和散射的影响较大。

其次，以太赫兹设备的制造成本较高，限制了其在商业应用中的推广和应用。

总的来说，以太赫兹微系统作为一种新兴的射频技术，在无线通信、安全检测、医学诊断等领域具有广阔的应用前景。

随着技术的不断发展和突破，相信以太赫兹技术将会得到更广泛的应用，为人们的生活和工作带来更多的便利和创新。

太赫兹通信技术现状分析摘要太赫兹(THz)波的频段可以覆盖自然界多种物质的特征谱，利用太赫兹(THz)波可以加深和扩大人类对自然界一些基本科学问题的理解，甚至可以有新的发现。

太赫兹通信(Thz Communications)是指利用太赫兹的电磁波作为通信载波实现无线通信的技术。

太赫兹波拥有可供利用的超大频宽频谱资源，可支持无线通信的超大速率传输。

本文简单分析了太赫兹通信技术在国内外的研究进展并且对太赫兹通信的一部分关键技术与研究成果进行分析介绍，在文章的后半部分，本文对太赫兹通信的未来进行了展望，探讨了太赫兹通信在各个领域的应用成果与发展方向。

关键词：太赫兹通信；太赫兹应用；太赫兹波；一、太赫兹通信技术概况与关键技术1、太赫兹通信概述赫兹是个频率单位，太赫兹指1012这个频率的电磁波，介于红外线和微波之间。

以前于太赫兹波的自身特性以及缺乏有效的技术手段，人们对太赫兹波的认识、研究和应用是空白，现在兴起研究太赫兹波的潮流，是个前沿交叉领域。

在1980年代，太赫兹频段被称为“太赫兹鸿沟”，其相关技术尚待挖掘，因为缺乏稳定有效的太赫兹发射源和探测器，以及与太赫兹相关的研究稀少。

太赫兹技术上仍基本处在一个空缺状态。

太赫兹电磁波是一种与众不同的低能光子。

太赫兹位于激光和微波之间的波段，因此他的特性不能简单只用光学理论或者微波理论来进行解释。

如今，随着新一代太赫兹源与探测器的不断发展问世，这个“鸿沟”正在快速被填补，技术也积极发展。

太赫兹波光子能量小，不会引起生物组织的电离，适合生物医学成像；因为它对非金属和非极性物质有高的透过性，可用于安全检查、无损检测；还有，有机体和生物大分子等物质在太赫兹波段有特征吸收谱，可用于爆炸物、毒品等危险物品的识别。

太赫兹通信技术可以被分为全电子、光子辅助、全光子 3 种类型，光子辅助型与全光子型都可认为是基于光子技术路线的太赫兹通信实现方式。

基于电子学的太赫兹通信技术可以支持大功率太赫兹信号的辐射，能够进行长距离的无线传输。

太赫兹简介1、什么是太赫兹THz波（太赫兹波）或称为THz射线（太赫兹射线），在电子学领域，被称为毫米波和亚毫米波,而在光学领域则被称为远红外射线。

太赫兹波是指频率在0.1THz到10THz范围的电磁波，波长大概在0.03mm到3mm之间，介于微波与红外线之间，位于电子学和光学的交界处。

2、太赫兹的特性（1）低能性：频率为1THz的电磁波的光子能量大约只有4meV,约为X射线光子能量的1/106，因此不会对生物组织产生有害的电离，适合于对生物组织进行活体检查；还可以利用THz时域光谱技术研究酶的特性，进行DNA鉴别等。

（2）相干性：THz波具有很高的时间和空间相干性。

THz辐射是由相干电流驱动的偶极子振荡产生，或是由相干的激光脉冲通过非线性光学差频产生的，具有很高的时间和空间相干性。

通过测量脉冲相干太赫兹电磁波信号的时域波形，可以得到包括振幅和相位的光谱数据，直接给出吸收谱和色散谱，或复介电常数、复电导率。

这一特点在研究材料的瞬态相干动力学问题时具有极大的优势。

（3）瞬态性：THz波的典型脉宽在亚皮秒量级，不但可以进行亚皮秒、飞秒时间分辨的瞬态光谱研究，而且通过取样测量技术，能够有效的防止背景辐射噪音的干扰。

目前，THz辐射强度测量的信噪比可大于1010。

（4）透射性：THz辐射对于很多非极性物质，如电介质材料、塑料、纸箱、布料等包装材料有很强的穿透能力，可以用来安全检查和反恐的探测。

(5)THz波段中包含了大多数分子的转动或振动能阶，特别是许多有机分子在THz波段呈现出强烈的吸收和色散特性。

这些特性是与有机分子的转动和振动能级相联系的偶极跃迁造成的。

利用THz射线有可能通过特有的光谱特征识别有机分子，就像用指纹识别不同的人一样，这在无线电天文、遥感、医学影像有很大的应用前景。

3、太赫兹的发射太赫兹波的发射和探测技术是太赫兹波科学技术研究的关键。

传统上THz波段辐射方式有两种方式，一种是从微波向高频发展，另外一种是由激光向低频发展来获得的。

太赫兹固态相控阵芯片解释说明1. 引言1.1 概述太赫兹固态相控阵芯片是一种基于太赫兹技术的新型微电子器件，能够实现对电磁波的高效控制和调节。

随着通信、雷达、安全检测以及生物医学领域的快速发展，对高频电磁波的需求不断增加，传统射频元件已经不能满足这些应用的需求。

因此，太赫兹固态相控阵芯片作为一种新型、高效的解决方案逐渐受到关注。

1.2 文章结构本文将从以下几个方面对太赫兹固态相控阵芯片进行详细讨论：- 太赫兹技术概述：介绍太赫兹波段和固态相控阵芯片在该波段中的意义及其发展现状。

- 太赫兹固态相控阵芯片技术原理：解释芯片的结构和组成部件，揭示其工作原理和信号传输过程，并分析其可调性设计原理。

- 太赫兹固态相控阵芯片应用领域：介绍该芯片在通信、雷达系统、安全检测以及生物医学领域中的应用，并探讨其在其他领域中的潜在应用。

- 结论：总结本文的主要观点，并展望太赫兹固态相控阵芯片的发展前景。

1.3 目的本文旨在全面介绍太赫兹固态相控阵芯片的技术原理和在各个领域中的应用。

通过深入剖析和解释，读者可了解该芯片的重要性以及其未来发展趋势。

对于相关研究人员和工程师来说，本文可以作为他们进一步研究和开发太赫兹固态相控阵芯片的参考依据。

同时，对于其他科技爱好者和读者来说，本文也提供了一个了解该领域新进展的窗口。

2. 太赫兹技术概述：2.1 太赫兹波段介绍太赫兹波段是指位于微波和红外之间的电磁波段，频率范围大约在100GHz到10THz之间。

相比于其他电磁波段，太赫兹波具有许多独特的特性，例如穿透力强、非离子辐射、对生物组织无害等。

由于这些特点，太赫兹技术在通信、雷达、生物医学和安全检测等领域具有广阔的应用前景。

2.2 固态相控阵芯片的意义固态相控阵芯片是指采用集成电路技术实现的相控阵结构。

与传统的机械扫描相控阵相比，固态相控阵芯片具有体积小、功耗低、调节灵活等优势。

在太赫兹技术中，固态相控阵芯片可以实现太赫兹波束的快速调节和对目标进行高精度定位与成像。
