路灯控制器模块介绍说明

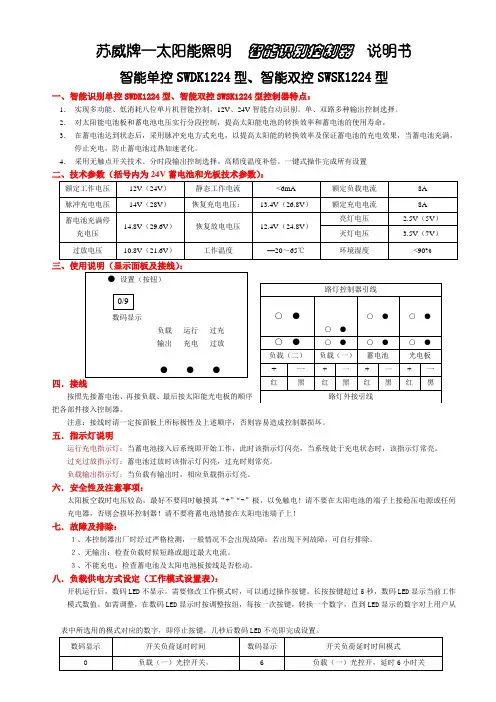

太阳能太阳能路灯控制器功能说明书路灯控制器功能说明书一,概述太阳能路灯控制器适用于太阳能控制供电系统,尤其适用于独立太阳能路灯系统.控制器能够把太阳能最大限度的提取并存储.包含以下控制功能 :特点如下:1. 提供太阳能输入最大功率跟踪通道 (独立控制)。

. 1路2. 提供光控输出通道 (分时复用端口)。

1路3. 提供时控输出通道 (分时复用端口)。

1路4. 太阳能输入通道反接，反充保护。

5. 输出通道限流，短路保护(包含光控输出,时控输出)。

6. 电池输入反接保护(持续反接不损坏)。

7. 支持24V ，12V 太阳能输入路灯系统，内部自动识别，自动控制。

二,输入输出输入输出接口接口[24V+ 24V-]--------- 电池输入端;电池电压等级：当使用12V 等级太阳能板电池，此端接12V 电池；当使用24V 等级太阳能板电池，此端接12V 电池；[SAR+ SAR-]---------太阳能电压输入端; 输入电压<50V ,输入电流分别对应10A额定输入；20A 额定输入；30A 额定输入。

[OUT- OUT+]---------光控时控复用输出端,输出电流限定为：10A 系统： 连续输出电流10A ， 峰值限流到45A 20A 系统： 连续输出电流20A ， 峰值限流到60A 30A 系统： 连续输出电流30A ， 峰值限流到70ASTATUS ---------状态灯:黄灯灭--------电池电压正常黄灯亮--------电池电压过压黄灯闪亮--------电池电压欠压OUT --------------输出指示灯红灯亮--------光控或时控输出端有输出红灯灭--------输出端关闭ENERGY---------太阳能输入充电指示绿灯闪亮---正在对电池充电绿灯---------电池不充电TIME--------------时控输出定时调整端子有4个拨码开关端子,从左到右对应时间为 8小时,4小时,2小时,1小时; 若多组同时拨到ON 状态,得到的时间是他们对应时间的相加.所以最长定时为15小时,最短1小时注意 :当此拨码开关全OFF 时,表示进入表示进入初始初始初始输出时间输出时间输出时间调试模式调试模式,配合2个指示灯状态来校准状态来校准初始输出初始输出初始输出时间。

SZ10-NEMA-M2Cat.1路灯控制器产品使用手册上海顺舟智能科技股份有限公司更新日期：2021-09-22文档修订记录版本变化状态日期作者V1.0新增2020-04-10SHUNCOMV1.1新增2021-09-22SHUNCOM说明SZ10-NEMA-M2路灯控制器是顺舟智能为适应市场需求开发的新型控制器，是路灯控制系统中的一个重要组成部分，其核心芯片采用国内主流的Cat.1无线通信模块，配合专业的硬件和软件设计，使产品具有功能强大，体积小、易实施，免布线，工作可靠，易于维护等优点，是专门为智能路灯照明而研发出来的高性能路灯节能产品。

版权本手册包含的所有内容均受版权法的保护，未经上海顺舟智能科技股份有限公司的书面授权，任何组织和个人不得以任何形式或手段对整个说明书和部分内容进行复制和转载。

本公司保留在未作任何事先申明前对本手册的修改，解释和发布的权利。

目录说明 (2)版权 (2)一、产品介绍 (4)二、产品外观 (5)三、技术参数 (6)四、安装要求 (6)五、接线方式 (8)六、非责任承担 (9)七、技术支持 (9)SZ10-NEMA-M2控制器符合LTE制式，可以无缝接入现有LTE网络当中，无需针对基站进行软硬件升级，网络覆盖成本低。

Cat.1是4G LTE网络的一个类别，可以称为“低配版”的4G终端，上行峰值速率5Mbit/s，下行峰值速率10Mbit/s，属于蜂窝物联网。

SZ10-NEMA-M2路灯控制器内部包含电流与电压计量电路，它可以实时采集路灯控制器的负载工作情况，大大减少路灯管理部门的工作压力，提高工作效率，从而显著提高社会节能效益。

SZ10-NEMA-M2路灯控制器的主要性能特点：●具有电流、电压、功率、电能、频率、运行时间检测等功能；●1路开关和0～10V/PWM调光信号输出的功能；●具有过流保护、灯具状况检测、缺省亮灯等功能；●具有本地时钟，可通过基站自动校时；●支持本地定时策略：6个时间点、6个控制动作●经纬度策略、光感策略（选配）；●适用于LED灯、高压钠灯、等灯具的开关和调光使用；●基于安全的过载保护设计；●频段：LTE B1/B3/B5/B8；●支持固定IP和动态域名解析方式连接数据中心●实时在线，支持LTE、GSM三模通信，支持移动、联通、电信全网通；●工业级工作温度：－40℃～＋85℃；●安装简单方便，能在几秒钟内响应中心发送的指令。

12路智能照明控制模块使用说明一、产品简介12路智能照明控制模块是一种先进的智能照明控制设备，它能够实现对12个照明回路的智能控制。

该模块适用于各种场合，如住宅、办公楼、商业区等，可以实现照明的智能化管理，提高照明能效，降低能耗。

二、产品特点1. 多路控制：该模块具有12路照明回路控制功能，可以同时控制多个灯光设备，满足不同场景的照明需求。

2. 智能化管理：通过连接智能控制系统，可实现定时开关、光敏感应、远程控制等功能，提高照明管理的智能化水平。

3. 多种控制方式：支持触摸屏、手机APP等多种控制方式，方便用户根据需求进行灵活操作。

4. 安全可靠：采用高品质材料制造，具有过载保护、短路保护等安全功能，保障用户使用的安全性。

5. 节能环保：通过智能控制，能够根据实际需要调整照明亮度，节约能源，减少对环境的影响。

三、使用步骤1. 安装：将12路智能照明控制模块紧固在合适的位置，确保其稳固可靠。

2. 连接：将照明设备与模块的控制端口相连，确保连接牢固，避免接触不良。

3. 供电：将模块与电源连接，确保电源稳定，避免电压不稳对设备造成损害。

4. 设置：根据实际需求，通过触摸屏或手机APP对模块进行设置，包括定时开关、灯光亮度、场景切换等。

5. 使用：设置完成后，即可通过触摸屏或手机APP对照明进行控制，实现智能化管理。

四、注意事项1. 请按照说明书正确安装和使用该模块，避免不必要的损坏或故障。

2. 在进行电源连接时，请确保断电操作，以免触电或短路导致安全事故。

3. 请勿将该模块暴露在潮湿、高温或有腐蚀性气体的环境中，以免影响正常使用寿命。

4. 在设置过程中，请确保连接的网络稳定，以免设置无效或控制延迟。

5. 如遇到异常情况或故障，请及时联系售后服务人员进行处理，切勿私自拆修。

五、维护保养1. 定期检查：定期检查模块连接是否松动，电源是否正常，如发现异常及时处理。

2. 清洁保养：定期使用干净柔软的布清洁模块表面，避免灰尘或污渍影响正常使用。

YKDQ系列—智能型照明节电器使用说明书广州粤控电气技术有限公司地址：广州市白云区汇侨二街255号首层电话：（020）36138158 传真：（020）36138158一、功能简介：本控制器根据电磁转换、电磁平衡的原理，利用微电脑控制技术自动调节输出电压，调整电气设备的耗电功率，将电气设备上的电压和电流控制在最佳使用功率上。

并能消除高次谐波及瞬变、浪涌干扰，提高灯光电路系统的功率因数，调节电路电压、电流的幅度降低灯具和线路的工作温度，对照明系统进行分析、检测，并调节电路参数，使系统处于能耗与效率相匹配的最佳工作状态，最大限度地降低灯光照明电路的损耗，从而达到节电、延长灯具使用寿命的目的。

本设备设有高、低电压检测，过压时自动切换到备用系统工作，保护节能设备及保证路灯的正常照明。

二、安装调试2．1室内或箱式变压器内平台上安装；2．2环境温度为—10０C——+ 50０C，相对湿度不得大于95%，避免接触易燃易爆及腐蚀性气体；2．3安装地点应无剧烈震动；2．4安装应牢固，设备外壳可靠接地，垂直倾斜度不得大于5 ；2．5 通电前要认真检查主线路各接触点，确保接触良好、紧固，空气开关应拉下，仪表板的“自动手动”开关置于“停”的位置；2．6 确保外线路无短路现象后可试运行。

将空气开关合上，仪表板的“自动手动”开关置于“手动”位置，交流接触器即吸合，控制器向外送电。

观察各相输入电压是否正常，检查各路电流大小，启动电流不能大于控制器的额定使用电流；2.7检查时控器(三遥终端)的时间设置，第1路为全夜灯开关灯时间，第2路为半夜灯开关灯时间，第3路节能启动时间。

具体设置请参考配套经纬时控器（三遥终端）的使用。

2.8 要先启动全夜灯，节能器才能启动，所以在调试时，先启动全夜灯。

三、节能控制器的参数设置3.1 按节能控制器控制面板上的<SET>键进入参数设置，每按一次进入下一界面。

按<→>键移动光标，按<+1>键或<—1>键可对闪烁的数字进行修改，修改数据后要长按“OK”键才能保存数据，此时光标不闪。

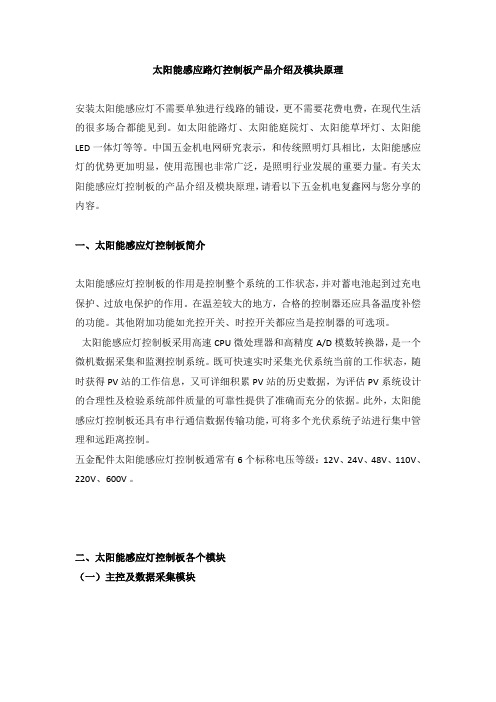

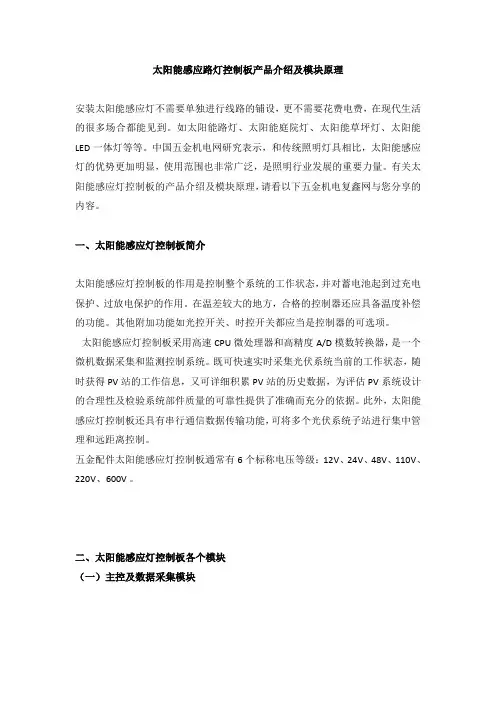

太阳能感应路灯控制板产品介绍及模块原理安装太阳能感应灯不需要单独进行线路的铺设，更不需要花费电费，在现代生活的很多场合都能见到。

如太阳能路灯、太阳能庭院灯、太阳能草坪灯、太阳能LED一体灯等等。

中国五金机电网研究表示，和传统照明灯具相比，太阳能感应灯的优势更加明显，使用范围也非常广泛，是照明行业发展的重要力量。

有关太阳能感应灯控制板的产品介绍及模块原理，请看以下五金机电复鑫网与您分享的内容。

一、太阳能感应灯控制板简介太阳能感应灯控制板的作用是控制整个系统的工作状态，并对蓄电池起到过充电保护、过放电保护的作用。

在温差较大的地方，合格的控制器还应具备温度补偿的功能。

其他附加功能如光控开关、时控开关都应当是控制器的可选项。

太阳能感应灯控制板采用高速CPU微处理器和高精度A/D模数转换器，是一个微机数据采集和监测控制系统。

既可快速实时采集光伏系统当前的工作状态，随时获得PV站的工作信息，又可详细积累PV站的历史数据，为评估PV系统设计的合理性及检验系统部件质量的可靠性提供了准确而充分的依据。

此外，太阳能感应灯控制板还具有串行通信数据传输功能，可将多个光伏系统子站进行集中管理和远距离控制。

五金配件太阳能感应灯控制板通常有6个标称电压等级：12V、24V、48V、110V、220V、600V 。

二、太阳能感应灯控制板各个模块（一）主控及数据采集模块主控及数据采集电路包括单片机最小系统和A／D0809芯片，其中单片机P1口向数码管发送显示数据；P0口连接A／D0809芯片数据输出端，用于接收模数转换的数据；ALE(30引脚)连接A／D0809的CLOCK端，用于给A／D0809提供时钟信号；P2．7，P2．6分别用于控制过充过放电路，通过这2个端的高低电平变化，对电路进行过充过放保护以及对指示灯亮灭控制；P2．5连接A／D0809的OE端，用于控制A／D0809转换输出允许；P2．4连接A／D0809的转换启动端START，用于控制AD转换启动信号；P2．3连接A／D0809地址锁存端ALE，用于控制地址锁存信号；P2．0，P2．1，P2．2连接A／D0809模拟通道地址端ADDA，ADDB，ADDC，用于对模拟通道进行选择。

12路智能照明控制模块使用说明
一、产品介绍
12路智能照明控制模块是一款由北京时间应用技术有限公司研发的
全新产品，它以创新的技术实现了快速调光、智能控制、实时调度、多终
端监控、节能等功能，具有控制灯光容易、运行稳定、智能化高等优点，
为灯光控制带来了新的解决方案，是各大酒店、教学楼、医院及其他公共
场所的理想照明控制产品。

1.1功能特点
（1）快速调光：通过NTC调光技术实现快速调光，最大调光比达到300:1，调光范围为0-100%，实现更加舒适的照明效果。

（2）智能控制：提供定时、延时等智能控制功能，可实现按节假日、按日发出控制指令，实现节能。

（3）实时调度：提供实时调度功能，可根据实时环境、场景需求实
现实时调度，提高照明效果。

（4）多终端监控：支持多终端监控功能，可实时监控灯光状态，并
可快速响应控制指令。

（5）节能功能：采用LED模组和NTC调光技术，在不同的环境下，
总体节能率高达80%以上，提供良好的节能效果。

1.2技术参数
（1）额定功率：最大可调节120W；
（2）调光范围：0~100％；
（3）调光比：高达300：1；
（4）工作电源：220V～240V，50HZ；。

该控制仪上电后进行自检（见图1），几秒钟之后自动显示“年/月/日时：分：秒”（见图2），即进入工作状态。

4.2 初设工作地区经纬度及延时、提前时间在开机自检状态按“功能”键。

将依次设定经度（SET：LONG），纬度（SET：LAT）进入提前或延时时间设置（见图3.4.5.6.7.8.），用“▲”或“▼”键选择数值，按“输入”键确认。

其中，NO.1表示第一路，NO.2表示第二路，ADJ1+*M表示日落开灯时间延时*分钟，ADJ1-*M表示日落开灯时间提前*分钟，ADJ2-*M表示日出关灯时间提前*分钟，ADJ2+*M表示日出关灯时间延时*分钟（*的范围是0～30，以下相同），例如：在北京地区设定；LONG：116.5，LAT：40.0，SET：NO.1 ADJ1 0M；00年8月20日，控制仪两路输出都是：日落开灯时间19：05，日出关灯时间5：30，如果设定，NO.1：ADJ1-10M，ADJ2+8M，则控制仪第一路输出日落开灯时间是18：55，日落关灯时间是5：38，第二路不变。

注：进行以上设定后控制仪自动将工作方式设定为M=0方式。

注：在工作状态是，按住“功能”键5～10秒也可进入自检状态。

4.3 时间修正（SET：TIME）在工作状态下按“功能”键，将显示（SET：TIME）（见图9），按“输入”键既进入年份设定（见图10），用“▲”或“▼”键修正，按“输入”键确定，之后将依次修正“月、日、时、分、秒、”。

完毕后返回工作状态。

4.4工作方式设定（SET：MODE）再工作状态下按“功能”用“▲”或“▼”键选“SET：MODE”（见图12），按“输入”键确认，并显示“SET：NO.1 M=0”（见图13. 14假定是对第一路进行设定），用“▲”或“▼”键选定该路的工作方式；若选择 M=0（整夜）按“输入”键确认后将返回工作状态。

若选择 M=1（半夜）按“输入”键确认后将在第二行显示1f.xx:xx,用“▲”或“▼”键选择第一段的关灯时刻（给定时刻为上限值），按“输入”键确认后返回工作状态。

QST600智能路灯控制器使用说明书-----经纬度控制南京祺胜通自动化科技有限公司2018-10-10修订历史1公司简介:南京祺胜通自动化科技有限公司是专业开发新一代无线数据通信及无线互联网接入产品研发、生产和为其系列产品应用推广提供优质技术服务的高新技术企业。

公司拥有雄厚的技术产品开发力量，产品生产设备齐全，产品市场占有率较高。

多年来，基于GSM、GPRS、CDMA等网络平台的工业级Modem、DTU和智能无线通信产品被广泛、稳定、大量的应用于电力监控、远程抄表、石油管道监控、工业控制、环保数据采集、气象数据采集、水文监控、水利监控、地震监控、路灯及城市亮化监控、公用事业、城市供水、信息发布等诸多行业和领域。

QST系列产品以其通信机制健全、性能稳定、功能强大、运行可靠、服务及时、价格低廉等诸多优势深得各行各业国际国内客户的一致好评。

感谢您选择QST600系列智能路灯控制终端产品!2系统功能“QST600智能路灯控制终端<经纬度控制）具有以下先进功能：●天文时钟开关灯功能●具有1路继电器输出(220V/5A>，可控制开关；3系统设计原则●可靠性原则：将系统顺利开通并长期稳定运行；●扩展性原则：系统平台通用，无站点容量限制；●经济性原则：经济适用，节约投资；●易用性原则：使用维护简单方便。

4产品设计依据●GB8566 《计算机软件开发规范》●GB/T12504 《计算机软件质量保证计划规范》●GB6162-85 《静态继电器及保护装置的电气干扰实验》●GB7261-87 《继电器及继电保护装置基本实验方法》●GB2887-89 《计算机站场地技术条件》●GB 14258-93 《继电保护和安全自动化装置技术规程》●GB 50062-92 《电力装置的继电保护和自动化装置设计规范》●DL/T 527-2002 《静态继电保护装置逆变电源技术》●IE870-5-103 《继电保护信息接口标准》●GB/T16435.1-1996 《远动设备及系统和接口<电气特征）》●GB /T17626.2 《静电放电抗扰度实验》●GB /T17626.3 《射频电磁场辐射抗扰度实验》●GB/T17626.4 《电快速瞬变脉冲群抗扰度实验》●GB/T17626.5 《浪涌冲击抗扰度实验》●GB /T17626.6 《射频场感应的传导骚扰抗扰度实验》●GB/T17626.8 《工频磁场抗扰度实验》●GB /T17626-1998 《电磁兼容实验和测量技术》5、装置功能5.1功能●开出量：1路(标配>开关信号输出<接点容量220V/5A）；●本地显示：大屏幕LCD中文显示屏指示灯实时显示装置状态，方便现场调试；●装置可手动控制开关灯，经纬度开关灯。

智能型太阳能路灯控制器说明设计宗旨尽最大能力使用户用低配置的太阳能板，低配置的电瓶达到高配置的效果。

尽最大能力使阴雨天亮灯总天数延长1倍。

本路灯控制器兼太阳能控制器和恒流源为一体，具备以下功能：1，6个用户模式供用户选择：A、0模式是智能模式，智能检测当天太阳能发电总量，经过计算后精确控制当天光源的放电功率。

亮灯时长可以任意调。

B、1-4模式是调节光源的电流的，如30W的光源调1，这是光源只相当于10W,2相当于15W, 3相当于20W, 4相当于30W。

C、5模式是前X小时是全功率放电，以后是半功率放电，时长可以任意调。

X由遥控器▲▼键进行修改。

2，本控制器最大输出功率100W，最高输出电压48V。

3，本控制器自动检测天气温度，当温度低于0度后，智能调节放电电流（主要考虑冬天电池容量比夏天有所下降）4，精确定时。

由光感控制当天亮灯起动时间，亮灯时长由用户设定，误差±1分钟。

5，所有用户操作都由一个遥控器控制，操作非常简单。

6，用户可以通过遥控器调节最低放电电压（不提倡）。

7，本控制器由于将控制器和恒流源合二为一，相对来讲降低了用户的使用成本。

8，本控制器为全金属铝壳，完全防水，外壳表面的大散热筋使控制器散热得到充分的保证。

遥控器示意图控制器使用方法控制器出厂为默认的定时16，电流0（0.6A），欠压保护0（10.8）模式，1，亮灯模式修改：用户假如需要修改定亮灯模式的话，请先按遥控器OK键，再按OK旁边的◄►键，分别代表加减，用户可以看到控制器数码管数字在改变，但是不闪动，同时控制器最左边蓝色发光管点亮，代表当前用户正在修改亮灯模式。

数字0代表控制器默认的智能模式；数字5代表前X小时全功率，后面是半功率放电模式；而1到4分别代表用户设定的4档电流模式。

2，亮灯时间修改：用户假如需要修改定时时间的话，请先按遥控器OK键，再按你需要定时的时间，举例定时6小时的话，整个操作过程是这样的，先按OK键，再按6键，这时候你会看控制器上面数码管“6“数字在闪动，闪动4次后数据即被控制器保存，假如用户需要12小时的话，即先按OK键，再连续按1键和2键即可，这时候会看到控制器上面数码管上面”2“数字和数字下角的小点在闪动，同样闪动4次后即被控制器保存。
