光控路灯控制器设计光控路灯控制器是一种能够自动感知光线强弱并控制路灯亮灭的设备。
它利用光敏电阻、光敏二极管等感光元件对周围环境光线进行检测与测量，并通过控制继电器或晶体管等开关元件来实现路灯的自动控制。
光控路灯控制器的设计离不开硬件电路和软件程序两个方面。
硬件电路部分，光控路灯控制器的主要包括感光元件、信号处理电路和执行电路。
感光元件通过接收周围环境的光线，并将光线强度转化为电信号。
常用的感光元件有光敏电阻和光敏二极管，其特点分别是阻值与光强负相关和电压与光强正相关。
感光元件输出的电信号传入信号处理电路，通过对信号进行放大、滤波、转换等处理，将其变为适合控制运算的信号。
执行电路根据信号处理电路输出的信号，通过控制继电器或晶体管等开关元件来控制路灯的亮灭。
此外，为了提高系统的稳定性和可靠性，还可以在电路中添加过压保护和过流保护电路，以预防由于电源异常等原因引起的损坏。
软件程序方面，光控路灯控制器的设计需要进行光感度调节和控制算法设计两个步骤。
光感度调节是为了使控制器能够在不同的环境光强下正常工作，可以通过在程序中设定合适的阈值，对感光元件输出的电信号进行判定，并调整控制器的工作范围和响应时间。
控制算法设计是为了实现自动控制的功能，根据光强的变化来控制路灯的亮灭。
一种简单的算法是通过判断当前光强和预设光强值的大小关系，来控制路灯的开关。
当光强小于预设值时，控制器使路灯亮起；当光强大于预设值时，控制器使路灯熄灭。
另一种更复杂的控制算法是根据不同时间段的光强变化规律来进行精准控制。
例如，在夜晚光强较低且稳定的情况下，可以降低光控灯的亮度，以节约能源及维护环境的目的。
总结起来，光控路灯控制器的设计需要从硬件电路和软件程序两个方面进行考虑。
在硬件电路方面，需要选择合适的感光元件和开关元件，并添加保护电路，以确保系统的稳定性和可靠性。
在软件程序方面，需要进行光感度调节和控制算法设计，以实现自动控制的功能。
通过合理的设计，光控路灯控制器可以方便地应用于各种场所，为人们提供更加智能、舒适和节能的路灯照明环境。
光控路灯自动控制器电路图：路灯自动控制器，是天黑自动开灯、天亮自动关灯的装置，能节约劳力、电力和延长灯泡寿命，能自动根据天气晴或阴来推后或提前开灯时间。
适用于工矿、街道、航标等外部照明控制，亦适合电力供应紧张地区的家属照明在天亮后自动关断电源，以节约生活用电。
工作原理如图所示。
接通220v交流电源，电容C4两端将获得十12v直流电压。
天黑时．光敏电阻RG呈高阻，三极管VTl、v1．2均截止。
继电器KMl未通电，KMl的触点2—3闭合。
交流继电器KM2路灯自动控制器，是天黑自动开灯、天亮自动关灯的装置，能节约劳力、电力和延长灯泡寿命，能自动根据天气晴或阴来推后或提前开灯时间。
适用于工矿、街道、航标等外部照明控制，亦适合电力供应紧张地区的家属照明在天亮后自动关断电源，以节约生活用电。
工作原理如图所示。
接通220v交流电源，电容C4两端将获得十12v直流电压。
天黑时．光敏电阻RG呈高阻，三极管VTl、v1．2均截止。
继电器KMl未通电，KMl的触点2—3闭合。
交流继电器KM2通电工作．KM2的触点l—2、4—5闭合，发光二极管vD3显示$情号指示，照明灯H自动燃亮。
天亮时，RG呈低阻，VT1获基极电流而导通，其射松输出高电位使vT2饱和导通。
kMl动作，KMl的触点2—3断开，KM2断电而释放，KM2的触点2-3闭合，4-5断开，vD3将显示绿色信号指示，路灯H自动熄灭。
其中，电阻R1，电容c1起延时作用，以防止夜间闪电干扰而导致电路误下作。
R2为限流电阻。
电阻R3、电位器RP为vTl的偏置电阻，调节P可改变vTl、vT2的导通电压。
二极管vDl为保护二极管。
电容c2用于消除继电器KMl的吸合及释放可能产生的抖动现象。
电阻R5、电容c3为消火花电路。
二极管vD2、电容c4为半波电流。

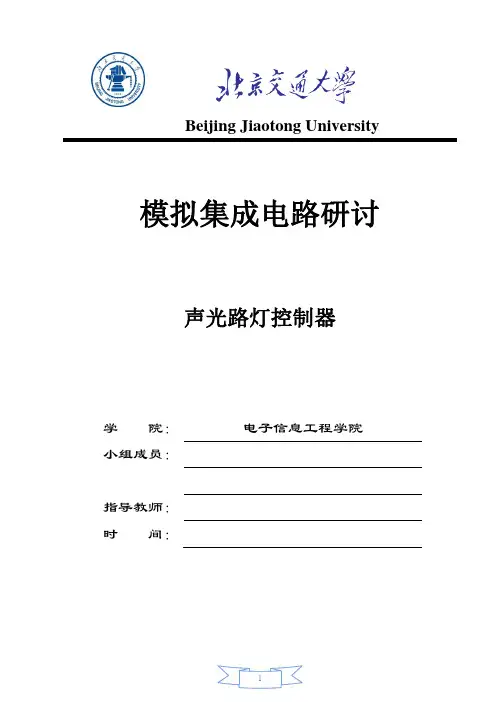

Beijing Jiaotong University 模拟集成电路研讨声光路灯控制器学院：电子信息工程学院小组成员：指导教师：时间：目录1、引言 (3)2、总体设计方案 (3)2.1 设计思路 (3)2.2 总体设计框图 (3)3、设计原理分析 (4)3.1声控电路 (4)3.2光控电路 (4)3.3稳压电路 (5)3.4延时电路 (5)3.5被控电路 (6)3.6总体电路 (7)4、调试过程 (10)4.1 电阻的调试 (10)4.2 74芯片的调试 (10)5、总结与体会 (10)6、部分元件补充说明 (11)6.1、光敏电阻 (11)6.1.1 概述 (11)6.1.2 原理 (11)6.1.3 主要参数 (11)6.2 双向可控硅 (12)6.2.1 概述 (12)6.2.2 原理 (12)6.2.3 特性 (12)7、参考文献 (13)摘要介绍一种声光控路灯控制器的组成、性能，适用范围及工作原理，并给出了电路原理图及元件参数选择。
声光控路灯控制器可以自动实现白天光线较暗和晚上遇到声响时，路灯自动点亮，从而实现人来灯亮，人走灯灭，既方便又实用。
不仅节约了电能，而且能延长灯泡使用寿命。
可广泛应用于楼梯，走廊，卫生间及生活小区等公共场所的照明控制。
此控制器经济实用，即使一般的脚步声也能出灯泡发光照明好。
（1）具有光控功能，白天光线较亮，即使有声音路灯也不亮，光线较暗，有声时路灯点亮。
（2）具有声控功能，晚上光线较暗，有声音时路灯点亮，声音消失后延长。
关键词：光电开关自动控制延时电路1、引言声光控节能路灯具有许多实际意义：一是省电，灯泡不会长时间亮着，所以节电效率很高；二是便利，不需要接触，全自动智能控制；三是安装便利，接线简略，是公共场所照明的首选。
再者，随着科技的发展，公共场所照明控制手段也将慢慢更新，除了现已有的声光控开光，另有热释远红外感应开关。
红外感应开关在安装上比较稳定，但安装复杂，比较娇气，价格也比较高，比较合适在一些管理比较完善的场所，如宾馆，大饭店楼道及居家走廊应用。
一、风光互补控制器(风光互补路灯控制器)产品功能与特点:采用先进的MPPT功率跟踪技术,保证风能和太阳能的最高利用。
具有2路负载独立输出功能。
智能化软件控制，自动识别12V/24V系统。
具有负载过载保护功能。
具有负载短路保护功能。
具有浮充功能智能滤除短时光照干扰功能具有风力发电机智能停机系统三种亮灯控制模式:光控模式,监控模式,光控+时控模式时控模式下自动学习天黑、天亮时间，自动开灯至指定时长。
光控模式下根据光照度控制点灯。
监控模式可24小时控制输出。
具有晨亮功能。
可以设置各项运行参数。
大功率负载输出能力大电流风能充电控制能力大电流太阳能充电控制能力二、常见问题及处理方法:1 、风光互补控制器在带载工作中过载灯产闪烁。
说明该路负载输出超过额定负载的10%，应检查负载是否超载。
2、风光互补控制器在带载工作中突然关闭输出，过载灯常亮。
说明该路负载输出超过了额定负载的20%或者出现短路，应检查负载情况。
3、无充电，无显示：打开风光互补控制器上盖，检查风光互补控制器直流保险片是否熔断。
当发现熔断，应首先检测蓄电池、太阳能电池板正负极是否接错，确认无误后更换同规格的直流保险片。
4、风力发电机不转：在风力较好的情况下，其它风力发电机运转正常，该风力发电机不转或转速很慢时，请观察风力发电机的尾舵方向是否与风向相同，检查风光互补控制器是否显示过压，若方向相同、风光互补控制器没有过压，尝试断开风光互补控制器与蓄电池连接，待风光互补控制器停止工作后再次连通蓄电池，风力发电机还是不转或转速很慢，尝试断开风力发电机与风光互补控制器的连接，风力发电机旋转正常，说明风光互补控制器的智能停机系统损坏，需要更换。
5、充电电压过高：蓄电池电压值高于充电过压保护电压上限的5%以上时，太阳能电池板或风力发电机用钳形电流表测量仍有充电电流，此故障可能是充电风光互补控制器损坏，需要更换。
三、产品多角度图片四、产品技术规格参数1、控制器功能说明图标及显示灯说明2、模式说明★光控模式(A):光控模式下,控制器根据太阳能电池输入电压低于设定值时开启负载，太阳能电池板输入电压高于设定值时关闭负载输出。
HCL-III-G智能型光时控路灯控制器一． 概述HCL－Ⅲ-G智能型光时控路灯控制器采用国外最先进的计算机控制技术，根据一年四季变化规律，应用经纬度算法计算日出日落时间，有开关时间微调功能，并与光控相结合，能适应不同地理环境的需要；是路灯、广告灯箱、霓虹灯等设备的最佳时间控制器；可广泛应用于街道、铁路、车站、航道、工矿、学校及供电部门等一切需要时间控制的场所。
二． 功能特点1. 采用国外先进的微处理芯片，可靠性高、误差小、稳定性强。
2. 具有断电数据保存，时钟不间断工作，无需更换电池，维持时钟运行十年以上。
1.经纬度计算开关时间，随季节变化合理控制，最小步长1分钟。
4. 采用液晶显示年、月、日、时、分，并带有背光，方便夜间观察和操作。
5. 具有路数选择功能，可方便的设置为1路、2路或者3路控制。
6. 工作模式0：用户设定开关灯时间，开灯范围00:00到23:59；关灯范围00:00到23:59。
7. 工作模式1：采用经纬度控制开关时间，2路，3路关灯时间可在00:00到23:59设定。
※8. 工作模式2：经纬度控制时间正负30分钟内采用光控。
※9. 工作模式3：光强度控制开关灯。
10. 具有独立检修按钮便于用电设备的检修或重大庆典的需要。
11. 抗干扰能力强，能抵御从电网直接输入幅值达2000伏的干扰脉冲。
12. 大功率继电器输出，可接220伏或380伏接触器，控制稳定，使用寿命长。
三． 技术参数工作电压：220V±10% 工作频率：50HZ工作温度：-50℃—+75℃ 输出电流：20A整机功耗：2 W 计时误差：30S/年最小步长：1Min 时段数量：0组1个/月，1组每天自动调整 外形尺寸：90mm×122mm×64mm四. 安装说明1.将路灯控制器固定在控制柜或控制板上，输入端火线接相线（A），零线接零线（N）。
因路灯控制器内部未含保险丝，需在输入端零线上接1A的保险丝。
光控路灯原理光控路灯是一种智能化的路灯系统，它能够根据周围环境光线的强弱自动调节亮度，从而节省能源、延长灯具使用寿命，提高路灯的使用效率。
光控路灯的原理主要包括光感元件、控制器和执行器三部分。
首先，光感元件是光控路灯的感知器，它能够感知周围环境光线的强弱。
常见的光感元件有光敏电阻、光电二极管等。
当周围环境光线较暗时，光感元件会感知到光线的变化并将信号传递给控制器。
其次，控制器是光控路灯的大脑，它接收来自光感元件的信号并进行处理。
控制器会根据接收到的信号判断当前环境光线的强弱，并通过内部的程序算法来控制路灯的亮度。
当环境光线较暗时，控制器会发出指令，调节路灯的亮度增加；当环境光线较亮时，控制器会发出指令，调节路灯的亮度减少。
最后，执行器是光控路灯的执行部分，它根据控制器的指令来实现路灯亮度的调节。
执行器通常是由电机或电子器件组成，能够根据控制器的指令来调节路灯的亮度，从而实现光控路灯的自动调节功能。
总的来说，光控路灯的原理是通过光感元件感知周围环境光线的强弱，控制器进行信号处理和算法运算，最终通过执行器实现路灯亮度的自动调节。
这种智能化的设计能够有效节省能源、延长灯具使用寿命，提高路灯的使用效率，是现代城市道路照明系统中的重要组成部分。
光控路灯的应用在现代城市中越来越广泛，它不仅能够提高路灯的使用效率，还能够减少能源消耗，降低维护成本，减少光污染，改善城市夜间环境。
随着科技的不断发展，光控路灯的原理也在不断创新和完善，未来将会有更多智能化的技术应用到光控路灯中，为城市的夜间照明带来更多便利和效益。
总之，光控路灯的原理是基于光感元件、控制器和执行器三部分的协同作用，实现路灯亮度的自动调节。
这种智能化的设计不仅提高了路灯的使用效率，还为城市的夜间照明带来了更多便利和效益。
相信随着科技的不断进步，光控路灯将会在未来发展出更多的创新应用，为城市的夜间照明带来更多的惊喜和便利。
路灯控制器的原理
路灯控制器的原理是通过感知环境光强度来自动控制路灯的开关状态，以达到有效节能和延长路灯使用寿命的目的。
其工作原理如下：
1. 光敏元件检测环境光强度：路灯控制器内置光敏元件，如光敏电阻或光敏二极管，通过感知环境光辐射强度来探测周围的光照情况。
2. 信号处理电路：光敏元件产生的微弱光电信号经过信号放大、滤波、调理等处理后，转化为可用的电信号。
3. 控制逻辑处理：处理电路通过设置合适的控制逻辑，根据环境光强度的变化，判断是否需要调整路灯的开关状态。
4. 控制信号输出：当环境光强度低于预定阈值时，控制器会发出控制信号，使路灯自动开启；当环境光强度高于预定阈值时，控制器则发出另一种控制信号，使路灯自动关闭。
5. 执行控制：控制信号经过相应的电路放大和隔离后，送达到路灯控制继电器或智能调光装置，最终控制路灯的通断。
这种自动控制的方式可以实现路灯的智能化管理，根据不同的时间段和实际需要，自动调节路灯的亮度，提供更好的照明效果。
同时，通过感知环境光强度来控制路灯的开关状态，不仅能节省能源消耗，降低维护成本，还能减少对环境的光污染。
第一章绪论1.1选题背景:光电子技术是继微电子技术之后近30年来迅猛发展的综合性高新技术。
1962年半导体激光器的诞生是近代科学技术史上一个重大事件。
经历十多年的初期探索，从70年代后期起，随着半导体光电子器件和硅基光导纤维两大基础元件在原理和制造工艺上的突破，光子技术与电子技术开始结合并形成了具有强大生命力的信息光电子技术和产业。
光电子技术是一个比较庞大的体系，它包括信息传输，如光纤通信、空间和海底光通信等；信息处理，如计算机光互连、光计算、光交换等；信息获取，如光学传感和遥感、光纤传感等；信息存储，如光盘、全息存储技术等；信息显示，如大屏幕平板显示、激光打印和印刷等。
其中信息光电子技术是光电子学领域中最为活跃的分支。
在信息技术发展过程中，电子作为信息的载体作出了巨大的贡献。
但它也在速率、容量和空间相容性等方面受到严峻的挑战。
采用光子作为信息的载体，其响应速度可达到飞秒量级、比电子快三个数量级以上，加之光子的高度并行处理能力，不存在电磁串扰和路径延迟等缺点，使其具有超出电子的信息容量与处理速度的潜力。
充分地综合利用电子和光子两大微观信息载体各自的优点，必将大大改善电子通信设备、电子计算机和电子仪器的性能。
1.2光电子技术简介：光电子技术激光在电子信息技术中的应用形成的技术。
光电子技术确切称为信息光电子技术。
20世纪60年代激光问世以来，最初应用于激光测距等少数应用，到70年代，由于有了室温下连续工作的半导体激光器和传输损耗很低的光纤，光电子技术才迅速发展起来。
现在全世界敷设的通信光纤总长超过1000万公里，主要用于建设宽带综合业务数字通信网。
以光盘为代表的信息存储和激光打印机、复印机和发光二极管大屏幕现实为代表的信息显示技术称为市场最大的电子产品。
人们对光电神经网络计算机技术抱有很大希望，希望获得功耗的、响应带宽很大，噪音低的光电子技术。
光电子技术又是一个非常宽泛的概念，它围绕着光信号的产生、传输、处理和接收，涵盖了新材料（新型发光感光材料，非线性光学材料，衬底材料、传输材料和人工材料的微结构等）、微加工和微机电、器件和系统集成等一系列从基础到应用的各个领域。
200W-600 W 系列风光互补路灯控制器（市电切换型）用户使用手册型号: SSWC-06-1224-C版本：2011-5.0V安全注意事项非常感谢您购买我公司的控制器，请在安装及使用本产品前仔细阅读使用说明书，并妥善保管。
须有经验的技术人员进行安装操作，安装过程需严格按照本用户使用手册进行，确保该产品能够正常工作。
安装时请使用绝缘工具，切勿使用劣质工具。
请勿使用质量不佳的蓄电池，以免漏液腐蚀或起火燃烧。
请勿使用过细或质量不佳的电缆，以免引起漏电或火灾。
切勿将蓄电池正负极接反，切勿将太阳能电池板正负极接反。
请勿将控制器放置在潮湿、雨淋、严重灰尘、震动、腐蚀及强烈电磁干扰的环境中。
严禁在混有可燃气体的环境中安装及使用本控制器。
在本控制器的周围严禁放置任何易燃、易爆及危险品。
控制器上各种符号请保持完整，请让儿童远离现场，避免事故发生。
请勿打开本产品外壳自行维修一．产品概述本高性能风光互补控制器专为高端的小型风光互补系统设计，特别适合于风光互补路灯系统和风光互补监控系统。
设备能同时控制风力发电机和太阳能电池对蓄电池进行安全高效的充电，同时提供两路均有3种输出控制方式的直流输出，以供不同的特性负载灵活使用。
二. 产品特点●MPPT充电模式，模块化设计。
●独立的柔性升压电路（专利技术）。
●12V/24V自动识别。
●200W-600W系列通用，兼容各类系统设计方案。
●允许蓄电池接反，允许太阳能板接反。
●体积小，适用于各类灯杆内安装。
三. 保护功能●太阳能板限流，限压保护；夜间防反充，太阳能电池防反接。
●蓄电池过充过放电、蓄电池防反接、电池掉电保护。
●风机限流，限压，刹车保护。
●负载短路保护，防雷保护。
四. 控制器输出功能说明本控制器有两路直流输出，输出控制方式有2种，常输出型和光控开+光控关类型。
用户可在订货前根据具体系统实际情况，明确要求哪种设置。
* 您现在选用该款的输出方式为项。
(I）用于监控系统，第1路，第2路均为24小时常输出DC电源。
SmartController智能路灯控制器概述1．1控制器特点●集传统时间控制、天文时钟、光控为一体，称之为‘三合一智能路灯控制器’，同行的先进产品。
●中文LCD显示屏。
●显示每天的天亮、天黑时间，每天按季节变化自动改变，保证天黑准时开灯，天亮准时关灯。
●自身3路继电器输出，最多可扩展21路输出。
●每路两个时间段设置，方便深夜关灯，凌晨开灯之需。
●支持手动控制，方便现场调试。
●接线简单，维护方便。
●大众化设计，操作简单易行。
1．2技术指标供电电源：AC/DC12~24V电源消耗：< 3W使用环境：温度-40~85℃湿度< 90%接点输出：3路5A继电器输出/最多可扩展21路光感输入：光敏电阻安装方式：面板开孔嵌入式外形尺寸：162(长)×100(宽)×45(深)面板开孔：156×92注：单位mm面板按键说明手动开关说明主画面上按才起作用，F1、F2、F3分别是控制对应回路灯光的手动按钮。
在开灯的情况下，长按手动键(按1秒)为关灯，关灯后，自动开灯时间条件达到，或者光控开灯条件达到时，自动接通亮灯。
在关灯的情况下，长按手动键(按1秒)为开灯，开灯后，自动关灯时间条件达到，或者光控关灯条件达到时，自动断开灭灯。
主画面<1>主画面主画面上显示当前日期和时间，分别显示各回路的路灯开关状态，用图形表示出来，直观明了。
显示当地当天的天亮天黑时间，给用户在设定经纬度时间控制时带来方便。
页面选择画面<2>页面选择画面在主画面里，按‘SET’键，进入页面选择画面，输入要打开的页面编号，按‘SET’键，如果该编号页面存在，则进入该页面，否则返回主画面，页面编号分配如下列表：系统参数设置<3>系统参数设置控制器在投入使用前，先设定日期和时间、当地的经度和纬度，这样，控制器才准确地计算当地的天亮天黑时间。
请参照全国的经纬度时区表，有不明之处，请与厂家联系。
路灯控制器电路图
工作原理：如图1所示。
当光照度逐渐减弱，光敏电阻的电阻值逐渐增大，A点电压随Cds的增大而降低，B点电压亦随之下降。
当B点电压降至IC的下限电压VIL即
1/3VCC时，IC的第三脚输出由原来的低电位变为高电位，推动三极管C、E导通，使得原本是NC继电器切换到NO 绿灯亮起。
如果此时光照度的波动引起B点电压在1/3VDD 上下波动，因不能达到2/3VDD，即IC 的上限电压VIH，所以IC的第三脚输出保持不变，即使此时偶然强光(例如：闪光灯)照射光敏电阻Cds引起A点电压突然高于2/3Vcc，因A点对C1充电，所以B点电压不能突然改变，IC的第三脚输出仍然保持不变。
图1 光控路灯自动控制电路图
直到第二天的黎明来临时，光照度逐渐增强，Cds阻值逐渐减小，A点电压随Cds阻值减少而上升，B点电压也随之上升，当B 点电压升至IC的上限电压VIH，即2/3Vcc 时，IC 的第三脚输出由原来的高电位变为低电位，使得三极管C、E间断路，继电器由NO切回到NC红灯亮起。
如果此时光度的波动引起B点电压在2/3Vcc上下波动，因不能达到
1/3Vcc，即IC的下限电压，所以IC的第三脚输出
保持不变。
C1的充电回路，利用戴维宁等效电路，可改为图2所示光控路灯控制电路
电容充电的电压图2其中
Rth=(R1//RCDS)+R2
Eth=Vcc*(R1//RCDS)
Rth*C1=时间常数NE555双稳态的动作原理即是一个窗型比较器，其输入与输出电压的关系如图3
所示图3。
传真：普及型风光互补路灯风光互补路灯管理管理管理控制器功能说明书控制器功能说明书控制器功能说明书（（V1.0）一,概述普及型风光互补路灯管理控制器是可以管理风机，太阳能充电；路灯输出控制功能。
适用于风光资源相对适中的场合。
在路灯控制系统中，可以充分发挥其潜力，此控制器提供强大的控制功能 :功能如下:1. 提供风能提供风能发电发电发电输入通道输入通道 (独立控制). 1路2. 提供太阳能输入通道 (独立控制). 1路3. 提供光控输出通道(硬件硬件复用复用) 2路4. 提供时提供时控输出通道控输出通道(硬件复用) 2路5. 输入通道反接保护(包含太阳能,风能风能输入输入)6. 输出通道限流保护(包含2路输出，独立保护)7. 电池输入反接保护(持续反接持续反接不损坏不损坏不损坏任何部件任何部件)8. 电池过电池过充充保护,过放保护,采用安全的充电管理功能,可以在充电时候修复电池,大幅度延长电池寿命.9. 风机自动卸荷功能,手动软手动软卸荷卸荷卸荷功能功能,独特的独特的卸荷卸荷卸荷控制技术保证风控制技术保证风机不会大惯性变化,提高风机机械寿命.10. 根据需求,可以提供市电切换功能,电池无电后,自动切换到市电上,保持输出保持输出稳定稳定稳定有效有效.11. 预留了PWM 通讯接口,可以提可以提供通讯管理功能供通讯管理功能.注意：在使用控制器钱请仔细阅读说明书，否则错误的使用方法可能损坏控制器。
接口输入输出接口二,输入输出风机输入---------3相风机交流电压输入端;输入电压<50V,输入电流<=20A。
太阳能输入-------太阳能电压输入端; 输入电压<50V,输入电流<=15A。
电池输入-------电池输入端;电池电压24V/12V等级（注意输入电压极性），具体控制器外壳有型号标注。
[输出+ 输出1-] ------光控/时控第一路输出,输出连续电流为12A，瞬时峰值电流为60A，带过流，短路保护。
路灯控制器操作方法
路灯控制器的操作方法可以根据具体的型号和功能有所不同，下面是一般常见的路灯控制器的操作方法：
1. 开关控制：路灯控制器通常具有开关控制功能，可以手动控制路灯的开关。
在控制器上有一个开关按钮，按下开关按钮即可打开或关闭路灯。
2. 定时控制：路灯控制器通常具有定时控制功能，可以根据设定的时间自动控制路灯的开关。
在控制器上有一个定时设置按钮，按下后可以进入时间设置界面，可以设置每天几点开启路灯和几点关闭路灯。
3. 光敏控制：路灯控制器通常具有光敏控制功能，可以根据光线的强度自动控制路灯的开关。
在控制器上有一个光敏设置按钮，按下后可以进入光敏设置界面，根据实际需求设置光敏控制的敏感度，当环境亮度低于或高于一定阈值时，路灯会自动打开或关闭。
4. 遥控控制：部分路灯控制器具有无线遥控功能，带有遥控器可以在一定距离内控制路灯的开关、调光等功能。
5. 多段亮度调节：部分路灯控制器具有多段亮度调节功能，可以根据需要调节路灯的亮度。
在控制器上有一个亮度调节按钮，按下后可调节路灯的亮度。
需要注意的是，不同型号和品牌的路灯控制器可能操作方法有所不同，具体操作请参考产品说明书或咨询相关技术支持。
4.1 额定电源电压：AC220V 50Hz (其它规格可订做)4.2 电源电压允许波动范围：85%~110%。
4.3 传感器件: 光敏电阻(引线≤100米)，GUK-2(KG-2)亮暗可调节。
4.4 机械寿命：不低于100万次；GUK 系列路灯光控开关是采用半导体的光电转换特性设计制作的光电开关，可根据外界光线的强弱而自动控制用电设备开启和关断，不受天气季节的影响。
它具有灵敏度高，负载功率大，动作可靠等优点。
本产品符合GB 14048.5、IEC 60947-5-1标准的要求。
1 用途及适应范围2 正常工作条件4 主要技术参数额定工作电压规格代号光控开关GUK /-2.1 海拔高度不超过2000米；2.2 周围环境温度不高于+40℃及不低于-5℃；2.3 安装地点的空气相对湿度在最高温度为+40时不超过50%，在较低的温度下可以有较高的相对湿度，对由于温度弯化在产品上偶尔产生的凝露应采取特殊的措施。
2.4 污染等级：污染等级3。
2.5 安装类别为II 类。
3 型号及其含义4.5 电寿命：不低于10万次；4.6 外壳防护等级：IP20；4.7 辅助电路使用类别：AC-15；4.8 额定工作电流：见下表表1使用类别 额定电压 额定电流 备注GUK-81GUK-82GUK-83GUK-84GUK-2(KG-2)AC220V AC220V AC220V AC220V AC220V10A 40A 60A100A 3A其它规格可根据用户要求另外订做。
5 接线图N L图1 GUK-81、-82、-83、-84接线图图2 GUK-82(KG-2)接线图GUK 系列路灯光控开关GUK 系列路灯光控开关表2产品型号GUK-81GUK-82GUK-83GUK-84a 9696113133b 112112130152c 104104112122d 198198225260e 218218246281f 2462462753107.1 根据路灯负载选择相适应的交流接触器和GUK-2(KG-2)光控开关进行配合使用，光敏传感器应放在光线明亮的自然光中不受其它光源干扰，引线不要超过100米以上。
一、引言随着城市化的快速发展，路灯照明系统在城市基础设施中扮演着越来越重要的角色。
传统的路灯控制系统往往依赖于人工操作，不仅效率低下，而且能耗较高。
因此，开发一种智能化的光控路灯控制系统具有重要的现实意义。
本实训报告将详细介绍光控路灯控制器的原理、设计、实现以及测试过程。
二、系统原理光控路灯控制系统主要基于光敏电阻和单片机技术。
当环境光线较暗时，光敏电阻的阻值会增大，通过单片机处理，使路灯自动开启；当环境光线较亮时，光敏电阻的阻值会减小，路灯自动关闭。
此外，系统还可以通过定时功能，实现路灯的定时开关，进一步降低能耗。
三、系统设计1. 硬件设计（1）光敏电阻：作为系统的主要传感器，用于检测环境光线强度。
（2）单片机：作为系统的核心控制器，负责处理光敏电阻的信号，并控制路灯的开关。
（3）继电器：用于控制路灯的通断。
（4）电源模块：为系统提供稳定的电源。
2. 软件设计（1）光敏电阻信号处理：通过A/D转换将光敏电阻的模拟信号转换为数字信号，并根据设定的阈值判断环境光线强度。
（2）路灯控制：根据光敏电阻的信号和定时功能，控制路灯的开关。
（3）人机界面：通过LCD显示屏显示路灯状态、时间等信息，方便用户操作。
四、系统实现1. 硬件实现（1）搭建光控路灯控制器的硬件电路，包括光敏电阻、单片机、继电器、电源模块等。
（2）焊接电路板，连接各个元器件。
（3）调试电路，确保电路正常工作。
2. 软件实现（1）编写单片机程序，实现光敏电阻信号处理、路灯控制、人机界面等功能。
（2）将程序烧录到单片机中，调试程序，确保程序正常运行。
五、系统测试1. 环境光线测试（1）在不同光照条件下测试光敏电阻的响应速度和准确性。
（2）验证系统在不同光照条件下的路灯开关功能。
2. 定时功能测试（1）设置定时时间，测试路灯的定时开关功能。
（2）验证系统在不同定时时间下的路灯开关功能。
3. 人机界面测试（1）测试LCD显示屏的显示效果。
（2）验证系统的人机交互功能。
太阳能路灯控制器的技术要求———---———-——--—-——---——--——-——-—仅供参考，很多用户在采购太阳能路灯组件时，为了减少成本而选择达不到设计峰值要求的太阳能电池板和蓄电池，从而导致路灯经常欠压关闭,尤其在阴雨天难以满足正常的照明需求.控制器在整个太阳能路灯系统中价值虽然最小，但却是非常重要的一个环节，选择功耗较低、可以灵活调功、并且具有节电节能、充电高效率的路灯控制器尤为重要,配套使用后可以降低客户在太阳能电池板、蓄电池的采购成本，同时也提高了相关企业在竞标时的竞争力.太阳能充放电控制器一：光控（时控）模式:开灯照度10LUX,相当于目前长江中下游地区夏天晚7：30左右,（采用电池板光压照度法，开关灯时间更准确、更合理；0－255LUX可任意调,关灯照度默认为在开灯照度基础上再加10LUX；开灯照度设定后，也可以在光控基础上选择时控.二：欠压保护功能：蓄电池电压低于欠压保护值时，控制器关闭两路负载，停止供电，如果继续放电,易造成蓄电池因为过放而损坏，所以欠压保护值国家强制标准为10.8V，（欠压保护值为10。
0V－14.7V可选，建议设置为11.1V。
此保护功能不可以关闭）三:安全的雷电保护:(比较先进技术）通过TVS防雷管进行防雷,保证相关组件的安全四:负载的短路保护、负载过流保护、蓄电池极性反接保护：（一般厂家的产品都有此功能）摒弃以前单独用保险丝进行保护，现已改成通过软件快速感应率先保护，更好的保护了相关器件不被损毁，省略了故障时人工换保险丝的麻烦。
五:反向放电保护:通过两路场管控制蓄电池对电池板反向放电,防止蓄电池容量损耗，保护更完善。
六:控制器对蓄电池的温度补偿：蓄电池有负温度特性，在常温下（25℃)，每增加1℃，12V蓄电池电压降低0.014-0.018V左右，此款控制器将给予电压补偿，既保证蓄电池在恒压环境工作，延长其使用寿命；又保证其不会受夏日高温环境影响而导致使用时经常欠压断电。
