路灯控制器说明书

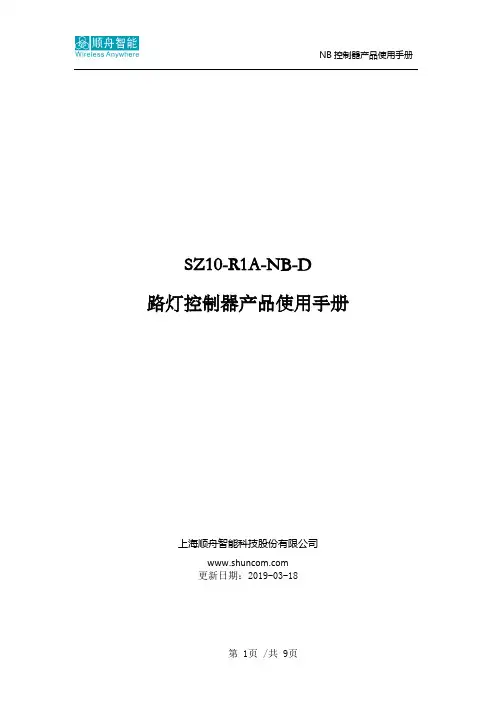

SZ10-R1A-NB-D路灯控制器产品使用手册上海顺舟智能科技股份有限公司更新日期：2019-03-18文档修订记录说明SZ10-R1A-NB-D路灯控制器是顺舟智能为适应市场需求开发的新型控制器，是路灯控制系统中的一个重要组成部分，使用NB-IoT 和ZigBee双通信系统。

其核心芯片采用全球领先的NB-IoT无线通信模块和自主研发的 ZigBee 无线通信模块，配合专业的硬件和软件设计，使产品具有功能强大，体积小、易实施，免布线，工作可靠，易于维护等优点，是专门为智能路灯照明而研发出来的高性能路灯节能产品。

版权本手册包含的所有内容均受版权法的保护，未经上海顺舟智能科技股份有限公司的书面授权，任何组织和个人不得以任何形式或手段对整个说明书和部分内容进行复制和转载。

本公司保留在未作任何事先申明前对本手册的修改，解释和发布的权利。

目录一、产品介绍 (5)二、产品外观 (6)三、技术参数 (7)四、安装要求 (7)五、接线方式 (8)六、非责任承担 (9)七、技术支持 (9)一、产品介绍SZ10-R1A-NB-D控制器NB通信系统符合LTE制式NB- IoT窄带通讯标准，NB- IoT聚焦于低功耗广覆盖（LPWA）物联网（IoT）市场，是一种可在全球范围内广泛应用的新兴技术。

具有覆盖广、连接多、速率低、成本低、功耗低、架构优等特点。

NB- IoT使用License 频段，可采取带内、保护带或独立载波等三种部署方式，与现有网络共存。

Zigbee通信系统符合ZigBee通信标准的IEEE802.15.4协议，它具有通讯距离远、抗干扰能力强、组网灵活等优点，可实现一点对多点及多点对多点之间的设备间数据传输，可组成星型网、网状网等 Mesh 网络结构。

当其中一种通信系统出现故障时可以通过另一种通信系统进行实时控制和数据读取操作，从而提高路灯亮灯率和灯具故障判断准确性。

SZ10-R1A-NB-D路灯控制器内部包含电流与电压计量电路，它可以实时采集路灯控制器的负载工作情况，大大减少路灯管理部门的工作压力，提高工作效率，从而显著提高社会节能效益。

军达产品使用说明书一、功能和用途：本产品采用先进的微电脑自动控制技术，用户只要校正好控制器的时钟，输入所在地区的经度和纬度，控制器即可根据地球自转和公转的规律，自动计算出不同季节每天的日出日落时间，实现对路灯及相关设备的全自动开关控制。

用户也可以根据所在地区的实际情况进行时间微调。

该产品技术先进、运行可靠、安装方便，调整简便，可广泛应用于路灯、庭院灯、广告灯箱、霓虹灯、航标灯等室外照明智能控制。

可显著节省电能，减少维护成本，具有明显的经济效益和社会效益，是现代室外照明控制的理想选择。

本控制器有两路输出，每路均可设为全夜灯（即天黑亮灯、天亮关灯）或半夜灯（即用户可自己设定晚间关灯时间和早晨开灯时间）。

用户可以让一部分路灯晚上长亮，另一部分路灯定时关闭，既满足了照明需要，又能最大限度的节省电能。

如果用户是在寒冷地区户外使用，气温在20℃以下时，可为用户加装内部保温部件，以确保产品的正常运行。

该控制器可以增设光控组件，此时控制器仅在经纬度计算的早晨关灯至下午开灯时间内光控起作用，区别于普通光控开关的是晚间照明期间不受自控灯光及其他灯光的干扰，可以设为一路光控，一路经纬度控制，还可以附加雨控功能，采购时请特别说明。

二、主要技术指标：1、工作电压：220VAC/50/60Hz ；（可订制12、24VDC/AC 产品） 2、输出功率：220VAC/5A 两路控制2*1000W ；3、使用范围：东经70～136°，北纬5～60°，全国各地均可使用。

4、时钟误差：±1秒/天。

5、输出设置：全夜灯/半夜灯，6、用户开关灯调整范围：±99分。

7、停电数据保护时间：四个月。

8、环境温度：－20～＋60℃(温度低于20℃以下时，可定制内部保温部件)9、环境湿度：＜95% 10、外形尺寸：125×82×57mm 11、固定孔尺寸：△68mm×122mm 12、重量： 365g 三、使用说明：该产品投入使用前，用户务必进行时钟、经纬度的初次设定，请按以下步骤进行：1、了解面板及各部分功能用途：1）八位LED 数码管，显示相关时间及数据。

YGSC型太阳能路灯智能控制器使用说明书■系统说明：本控制器专为太阳能直流路灯系统设计，采用单片机控制单元和串联式PWM充电主电路，实现了智能控制。

采用双键式轻触开关，完成所有操作及设置。

具有短路、过载、防反接、过充、过放、自动关断与自动恢复等保护功能，具有工作模式指示、充电指示、负载指示、欠压指示、蓄电池电量指示及各种故障指示。

本控制器通过电脑芯片对太阳能板的充电电压、充电电流、蓄电池的端电压、放电电流、环境温度等涉及充放电控制的参数进行采样，实现了符合蓄电池特性的带温度补偿的充放电控制，采用高效PWM 蓄电池的充电模式，保证蓄电池和光源（负载）工作在最佳的状态，大大延长蓄电池和光源（负载）的使用寿命，提高了太阳能对蓄电池的充电效率以及光源电路的工作效率；具有多种工作模式、输出模式选择，可满足用户各种需要。

■主要特点：1、根据蓄电池放电率特性曲线修正放电终了电压（欠压保护电压值）；2、具有过充、过放、过载、防反接等保护功能；3、采用了串联式PWM充电主电路，其电压损失是使用二极管充电回路的1/4，大大减少了场效应管的发热量；采用自适应式直充（限流限压）、均充（恒压减流）、浮充（涓流）三阶段充电法对蓄电池进行充电，延长了蓄电池的使用寿命；同时具有高精度温度补偿；4、使用八个LED发光管指示当前控制器的工作状态和蓄电池电量，让用户更清楚地了解使用状况；5、所有电子器件全部采用工业级芯片（仅对带I工业级控制器），可适用于寒冷、高温、潮湿环境。

使用了单片机+晶振定时控制，定时控制精确可达+1秒/24小时。

6、利用了E2ROM存储器记录各工作控制点和各参数设置值，消除了机械电位器带来的可靠性低等问题；7、设置时用LED显示参数以及参数值，配合双键操作即可完成所有设置，使用极其方便直观。

8、具有双路负载输出，并且每一路均可进行光控+延时的设置，每一路的延时时间均可修改。

9、对于天黑及天亮的判断方法是：当光线暗到5LUX以下并且保持5秒以上，即判断为天黑，当光线亮到7LUX以上并且保持5秒以上，即判断为天亮。

■查询和设置1、查询：按一下控制器上的RESET键，观察LOAD指示灯：该灯快闪2秒代表光控，慢闪每闪一下代表0.5小时，最多闪20下，代表10小时；2、设置：本控制器出厂时的默认值是光控，没有设置时控。

按下控制器的RESET键不放，观察LOAD指示灯，2秒后开始闪烁，每闪一下代表0.5小时，即设定路灯亮0.5小时，到所需时间后松开按键即可。

闪动20次后进行快闪，代表光控。

当把控制器和太阳能板、蓄电池接通后方可设置时控时间，方法是按住RESET键不松手，观察LOAD 指示灯闪动次数，如灯闪动6下，这时松手说明现在在的设置时间为3小时；当灯闪动20下，这时松手说明现在的设置时间为10个小时。

如何把控制器的光控+时控制改为光控：把控制器和太阳能板、蓄电池的连线断开，几秒钟就行，这时控制器的设置就成为默认值，也就是自动变为光控了。

■定时模式光控+时控：天黑亮灯，定时0.5小时至10小时■技术参数表型号 PJRC30I PJRC40I PJRC50I PJRC60I系统电压 12/24V/48V最大充电电流 30A 40A 50A 60A最大放电电流 30A 40A 50A 60A停充电压（HVD） 17V/27.4V/54.8V过放保护值（LVD） 10V～11V/21V～22V/42V～43V最大线径规格1M内充电回路压降＜300mV最大线径规格1M内放电回路压降＜50mV光控 光控开+光控关光控+时控 光控开+时控关+时控开+光控关静态电流 24mA工作环境温度 -25℃-55℃■故障处理1、现象：绿灯熄，蓄电池电量指示灯为红色。

原因：蓄电池电压不足解决方法：A切断电源，按Reset键让控制器恢复工作，给蓄电池充上电后，再接上负载。

B蓄电池充电有问题，则应增加太阳能板的功率或更换蓄电池。

2、现象：蓄电池电量指示灯（橙色）及负载指示灯（绿色）正常，负载不能工作。

原因：因为负载超载或短路，造成控制器内保险断开。

GUK系列路灯光控开关符合标准：GB/T14048.51 用途及适应范围GUK 系列路灯光控开关是采用半导体的光电转换特性设计制作的光电开关，可根据外界光线的强弱而自动控制用电设备开启和关断，不受天气季节的影响。

它具有灵敏度高，负载功率大，动作可靠等优点。

产品符合:GB/T 14048.5、IEC 60947-5-1 标准。

2 正常工作条件2.1 海拔高度不超过2000米；2.2 周围环境温度不高于+40℃及不低于-5℃；2.3 安装地点的空气相对湿度在最高温度为+40时不超过50%，在较低的温度下可以有较高的相对湿度，对由于温度弯化在产品上偶尔产生的凝露应采取特殊的措施。

2.4 污染等级：污染等级3。

2.5 安装类别为II 类。

3 型号及其含义额定工作电压规格代号光控开关/-GUK4 主要技术参数4.1 额定电源电压：AC220V 50Hz (其它规格可订做)4.2 电源电压允许波动范围：85%~110%。

4.3 传感器件: 光敏电阻(引线≤100米)，GUK-2(KG-2)亮暗可调节。

4.4 机械寿命：不低于100万次；4.5 电寿命：不低于10万次；4.6 外壳防护等级：IP20；4.7 辅助电路使用类别：AC-15；4.8 额定工作电流：见下表表1使用类别 额定电压 额定电流 备注其它规格可根据用户要求另外订做。

GUK -81GUK -82GUK -83GUK -84GUK -2(KG -2)AC220V AC220V AC220V AC220V AC220V3A100A 60A 40A 10A5 接线图图1 GUK-81、-82、-83、-84接线图图2 GUK-82(KG-2)接线图NL负载AC220V6 外形尺寸及安装尺寸12345678人民电器集团公司产品型号： K G -2工作电压：A C 220V触点容量：A C 220V 3A 图3 GUK-2(KG-2)接线图图4 GUK 系列安装尺寸图(见表2)5KUG -2（KG -2）探头安装尺寸表2产品型号a9696113133b112112130152c104104112122d198198225260e218218246281f246246275310GUK-81GUK-82GUK-83GUK-847 使用说明7.1 根据路灯负载选择相适应的交流接触器和GUK-2 (KG-2 ) 光控开关进行配合使用，光敏传感器应放在光线明亮的自然光中不受其它光源干扰，引线不要超过50米以上。

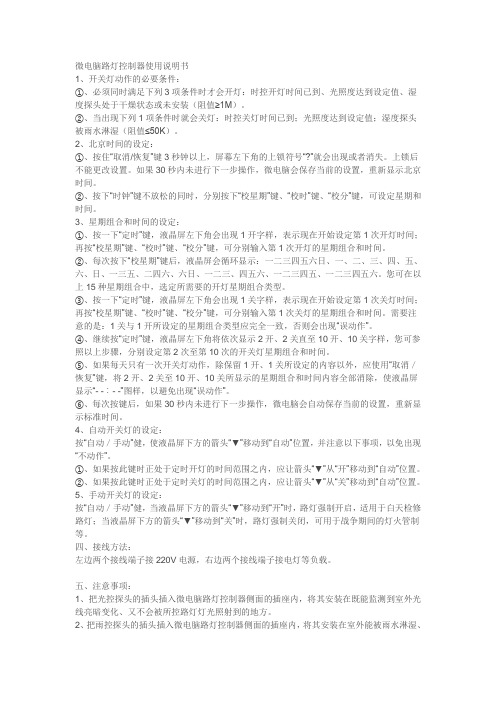

微电脑路灯控制器使用说明书1、开关灯动作的必要条件：①、必须同时满足下列3项条件时才会开灯：时控开灯时间已到、光照度达到设定值、湿度探头处于干燥状态或未安装（阻值≥1M）。

②、当出现下列1项条件时就会关灯：时控关灯时间已到；光照度达到设定值；湿度探头被雨水淋湿（阻值≤50K）。

2、北京时间的设定：①、按住“取消/恢复”键3秒钟以上，屏幕左下角的上锁符号“?”就会出现或者消失。

上锁后不能更改设置。

如果30秒内未进行下一步操作，微电脑会保存当前的设置，重新显示北京时间。

②、按下“时钟”键不放松的同时，分别按下“校星期”键、“校时”键、“校分”键，可设定星期和时间。

3、星期组合和时间的设定：①、按一下“定时”键，液晶屏左下角会出现1开字样，表示现在开始设定第1次开灯时间；再按“校星期”键、“校时”键、“校分”键，可分别输入第1次开灯的星期组合和时间。

②、每次按下“校星期”键后，液晶屏会循环显示：一二三四五六日、一、二、三、四、五、六、日、一三五、二四六、六日、一二三、四五六、一二三四五、一二三四五六。

您可在以上15种星期组合中，选定所需要的开灯星期组合类型。

③、按一下“定时”键，液晶屏左下角会出现1关字样，表示现在开始设定第1次关灯时间；再按“校星期”键、“校时”键、“校分”键，可分别输入第1次关灯的星期组合和时间。

需要注意的是：1关与1开所设定的星期组合类型应完全一致，否则会出现“误动作”。

④、继续按“定时”键，液晶屏左下角将依次显示2开、2关直至10开、10关字样，您可参照以上步骤，分别设定第2次至第10次的开关灯星期组合和时间。

⑤、如果每天只有一次开关灯动作，除保留1开、1关所设定的内容以外，应使用“取消／恢复”键，将2开、2关至10开、10关所显示的星期组合和时间内容全部消除，使液晶屏显示“- -︰- -”图样，以避免出现“误动作”。

⑥、每次按键后，如果30秒内未进行下一步操作，微电脑会自动保存当前的设置，重新显示标准时间。

QST600智能路灯控制器使用说明书-----经纬度控制南京祺胜通自动化科技有限公司2018-10-10修订历史1公司简介:南京祺胜通自动化科技有限公司是专业开发新一代无线数据通信及无线互联网接入产品研发、生产和为其系列产品应用推广提供优质技术服务的高新技术企业。

公司拥有雄厚的技术产品开发力量，产品生产设备齐全，产品市场占有率较高。

多年来，基于GSM、GPRS、CDMA等网络平台的工业级Modem、DTU和智能无线通信产品被广泛、稳定、大量的应用于电力监控、远程抄表、石油管道监控、工业控制、环保数据采集、气象数据采集、水文监控、水利监控、地震监控、路灯及城市亮化监控、公用事业、城市供水、信息发布等诸多行业和领域。

QST系列产品以其通信机制健全、性能稳定、功能强大、运行可靠、服务及时、价格低廉等诸多优势深得各行各业国际国内客户的一致好评。

感谢您选择QST600系列智能路灯控制终端产品!2系统功能“QST600智能路灯控制终端<经纬度控制）具有以下先进功能：●天文时钟开关灯功能●具有1路继电器输出(220V/5A>，可控制开关；3系统设计原则●可靠性原则：将系统顺利开通并长期稳定运行；●扩展性原则：系统平台通用，无站点容量限制；●经济性原则：经济适用，节约投资；●易用性原则：使用维护简单方便。

4产品设计依据●GB8566 《计算机软件开发规范》●GB/T12504 《计算机软件质量保证计划规范》●GB6162-85 《静态继电器及保护装置的电气干扰实验》●GB7261-87 《继电器及继电保护装置基本实验方法》●GB2887-89 《计算机站场地技术条件》●GB 14258-93 《继电保护和安全自动化装置技术规程》●GB 50062-92 《电力装置的继电保护和自动化装置设计规范》●DL/T 527-2002 《静态继电保护装置逆变电源技术》●IE870-5-103 《继电保护信息接口标准》●GB/T16435.1-1996 《远动设备及系统和接口<电气特征）》●GB /T17626.2 《静电放电抗扰度实验》●GB /T17626.3 《射频电磁场辐射抗扰度实验》●GB/T17626.4 《电快速瞬变脉冲群抗扰度实验》●GB/T17626.5 《浪涌冲击抗扰度实验》●GB /T17626.6 《射频场感应的传导骚扰抗扰度实验》●GB/T17626.8 《工频磁场抗扰度实验》●GB /T17626-1998 《电磁兼容实验和测量技术》5、装置功能5.1功能●开出量：1路(标配>开关信号输出<接点容量220V/5A）；●本地显示：大屏幕LCD中文显示屏指示灯实时显示装置状态，方便现场调试；●装置可手动控制开关灯，经纬度开关灯。

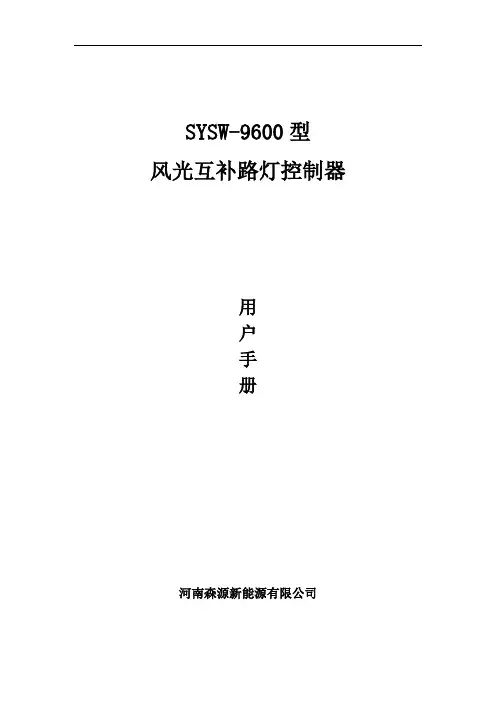

SYSW-9600型风光互补路灯控制器用户手册河南森源新能源有限公司目录一、产品概述 (2)二、设备型号、名称及引用标准 (2)1、设备型号、名称及其代表意义 (2)2、引用标准 (2)三、系统工作原理、组成及特点 (3)1、系统工作原理 (3)2、系统主要特点 (3)四、系统功能 (3)五、产品的各项技术指标 (4)1、系统主要技术参数、性能及规格 (4)2、系统使用环境条件 (5)六、设备安装及现场调试检测 (5)七、故障分析与排除 (7)八、运输、验收及贮存 (7)1、运输 (7)2、验收 (7)3、贮存 (7)九、客户定货须知 (8)十、随机文件 (8)一、 产品概述我国原有路灯系统主要依靠铺设市电供电线路提供电源，且路灯照度从开启照明到关闭照明保持一致，存在消耗负荷大、供电损耗大、控制不灵活等缺陷，因此节能减排、使用清洁能源、提高经济效益是市政路灯管理系统目前面临的艰巨任务和迫切需要解决的问题。

基于上述路灯系统使用现状，我公司自主研发了SYSW-9600型风光互补路灯控制器，是集太阳能、风能控制和输出调光控制于一体的智能调光型控制器。

该控制器配备两路独立控制输出，具有主道和辅道两盏路灯的控制和PWM 调光功能，既能提供必要的照明，又可节约电能，维持恶劣天气（阴雨无风）下的正常照明。

除此之外，还具有光控和时控功能。

光控：夜幕降临的时候自动开启路灯输出，点亮路灯；天亮时自动关闭输出，实现有效节能。

时控：采用四位拨码开关，自由设置四个功率（全功率、2/3功率、1/2功率、1/3功率）段的放电时间，合理分配电池的有限容量。

二、 设备型号、名称及引用标准1、 设备型号、名称及其代表意义风风风风风风风风风风风风风SSW 风风(Wind)风风风风风Y风风风(Solar)风风风风风-2、 引用标准1) GB 13337.1-91 固定型防酸式铅酸蓄电池技术条件 2) GB 8974－88风力机名词术语3) GB 4706.1-1998家用和类似用途电器的安全 第一部分：通用要求三、系统工作原理、组成及特点1、系统工作原理我公司在借鉴国内外的成功路灯系统基础上，结合国内路灯实际使用环境及特点，参考国内GB 13337.1-91《固定型防酸式铅酸蓄电池技术条件》、GB 8974－88 《风力机名词术语》等标准，研制开发了SYSW-9600型风光互补路灯控制器（以下简称“控制器”）。

太阳能路灯控制器说明书整理表姓名:职业工种:申请级别:受理机构:填报日期:A4打印/ 修订/ 内容可编辑ZX 3000 太阳能控制器1.用户手册目录1.特色2.自动操控描述3.操控指引1.综合描述2.启动3.记忆4.控制器功能5.附加的设置/ 资料6.双列式开关（dip switch）的设置7.故障诊断8.安装1.电源部分组件2.控制面板3.探头和连线4.新型的控制器9.保修10.Waterco 联系信息Zane ZX3000是ZX2000的更新产品，它加入了很多新的特色，以增强我们独特的Zane 太阳能系统的功能。

它可以安装在方便的地方，只需要用手指按揿控制面板上的按钮，就可以实现全自动控制加热和冷却的运行。

电源部分组件安装在靠近水泵和过滤器的地方。

1.特色1.过滤器和太阳能综合控制系统2.太阳能自动启动过滤器运行（SOF）3.安全，低电压的控制面板与高电压的电源部分组件分离4.独家的Zane产品5.可以选择工作程序6.太阳能水泵保护功能7.可以同时使用定时器操控过滤器的运行8.控制面板使用微电子技术操控9.数字式温度显示10.温度探头11.rotoflow12.使用24V电源的内置式燃气控制链接电路，用于联接燃气式加热器或热泵式加热器13.长寿的后备电池，保证断电时预设的时间和控制程序不会改变14.显示器显示系统的状况，工作情况和故障信号15.改良的按键使操控更容易16.自动操控描述通过联接到控制器的电源部分组件，过滤器水泵可以在下列两种情况下自动启动：1.通过定时器控制，在设定的时间段运行；或者2.太阳能控制优先，定时器不工作（仅适用于SOF 程序）。

太阳能水泵由水流（水流控制阀）和太阳能控制。

该控制器分别使用两个温度探头量度泳池水温和屋顶温度。

两个探头感应的温度差决定了什么时候电源通到电源部分组件的电源插头上。

具体如下：1.如果屋顶温度比泳池水温高于5 0 C，且水温比预设温度低，太阳能系统就会自动运行对泳池加热。

SR-DH 智能无线调光型LED太阳能路灯控制器使用说明书一、主要特点⏹全新无线遥控设计，通过手持设备可以修改控制器参数和读取系统信息。

⏹全数字高精度恒流控制，最高效率可达96%。

⏹工作电流0.15A ～3.3A可调，调节精度30mA。

⏹3时段调光及晨亮设计，工作时间0小时～ 15小时可设，功率0%～100%可设。

⏹智能功率模式，可根据蓄电池电量自动调节负载功率，最大限度延长蓄电池工作时间。

⏹系统状态记录，最长可记录7天系统状态，对系统进行全面监测。

⏹数据通信采用多次双向握手协议和数据压缩算法，使得数据传输准确快速。

⏹真正恒流而非限流控制，确保输出电流平滑稳定，从而减少LED光衰，延长LED使用寿命。

⏹金属外壳，IP68防水等级，能够在各种恶劣环境下使用。

⏹改进型充电算法，减少因蓄电池过放产生的硫化效应，使蓄电池利用时间更加长久。

⏹过热保护功能，超过一定温度会减小负载或是关闭负载。

⏹蓄电池反接保护，LED短路保护、开路保护等，使系统得到全面保护。

二、外观和接线1.型号识别2.外观图如下：充电指示灯蓄电池指示灯负载指示灯接收端口发送端口温度传感器连接线3.接线图如下：4.接线顺序：请先接负载，再接蓄电池，最后连接太阳能电池。

三、LED负载连接1.SR-DH内置升压型恒流源，最大输出电压可达60V，最大可驱动18颗LED灯珠。

2.本控制器为升压型设计，连接LED负载时，请确认正确串联数目的LED灯，推荐数目如下:3.使用时，请先接好LED灯再打开负载。

警告：如果连接LED灯串联数目不正确，有可能损坏LED负载或是控制器，请务必注意！四、状态指示五、负载工作模式SR-DH 控制器负载工作时间可以分为三时段加晨亮，每段工作时间和工作功率均可以任意调节，不同组合可实现不同的控制模式。

A、普通工作模式:根据设置时间和功率依次运行B、延时亮灯模式：例如，设置第1段工作工作时间为4小时，第1段功率为0%，系统将会延时4个小时才开灯。

太阳能路灯控制器使用说明书太阳能路灯控制器使用说明书1：产品简介1.1 产品概述太阳能路灯控制器是一种专为太阳能路灯设计的控制装置，具备光控和时间控制功能，能够智能控制路灯的亮灭。

本产品采用优质材料和高效能电路设计，具有高性能和高可靠性。

1.2 产品特点1）支持太阳能发电和蓄电池供电；2）具备光控功能，可根据环境光照自动调节亮度；3）具备时间控制功能，可根据设定的时间段自动开关路灯；4）具备过载保护和短路保护功能，保证产品安全可靠；5）操作简单，设置灵活，使用方便。

2：产品安装2.1 确定安装位置需选择适合的位置安装太阳能路灯控制器，避免阳光直射或被建筑物遮挡，同时应保证有足够的空间容纳控制器。

2.2 安装固定支架选择合适的支架和螺丝固定太阳能路灯控制器，并确保其稳固。

2.3 连接太阳能电池板和蓄电池使用连接线将太阳能电池板和蓄电池连接到控制器的对应接口上，确保连接牢固可靠。

2.4 完成电源接线将控制器的电源线连接至电源供应，并确保电线接线牢固，电源电压稳定。

3：产品使用3.1 开机与关机将电源接通，控制器将自动启动，并显示启动状态。

关闭电源时，控制器将自动关闭。

3.2 光控功能设置在控制器设置菜单中，可设置光控功能，根据环境光照的变化自动调节路灯亮度。

根据实际需求进行灵活设置。

3.3 时间控制功能设置在控制器设置菜单中，可设置时间控制功能，根据设定的时间段自动开启或关闭路灯。

根据实际需求进行灵活设置。

3.4 故障检测与维修若发现路灯控制器有异常或无法正常工作，应先检查电源是否连接正常，电池是否正常充电等。

如问题无法解决，请联系售后服务。

4：附件本文档附带以下附件：1）太阳能路灯控制器安装图纸2）太阳能路灯控制器使用常见问题解答5：法律名词及注释- 光控：光敏电阻控制，根据光照强度控制灯光亮度。

- 时间控制：根据事先设定的时间段自动控制灯光开关。

- 过载保护：过载保护功能指在电路超负荷工作时，自动切断电源以保护设备。

路灯控制器操作方法
路灯控制器的操作方法可以根据具体的型号和功能有所不同，下面是一般常见的路灯控制器的操作方法：
1. 开关控制：路灯控制器通常具有开关控制功能，可以手动控制路灯的开关。

在控制器上有一个开关按钮，按下开关按钮即可打开或关闭路灯。

2. 定时控制：路灯控制器通常具有定时控制功能，可以根据设定的时间自动控制路灯的开关。

在控制器上有一个定时设置按钮，按下后可以进入时间设置界面，可以设置每天几点开启路灯和几点关闭路灯。

3. 光敏控制：路灯控制器通常具有光敏控制功能，可以根据光线的强度自动控制路灯的开关。

在控制器上有一个光敏设置按钮，按下后可以进入光敏设置界面，根据实际需求设置光敏控制的敏感度，当环境亮度低于或高于一定阈值时，路灯会自动打开或关闭。

4. 遥控控制：部分路灯控制器具有无线遥控功能，带有遥控器可以在一定距离内控制路灯的开关、调光等功能。

5. 多段亮度调节：部分路灯控制器具有多段亮度调节功能，可以根据需要调节路灯的亮度。

在控制器上有一个亮度调节按钮，按下后可调节路灯的亮度。

需要注意的是，不同型号和品牌的路灯控制器可能操作方法有所不同，具体操作请参考产品说明书或咨询相关技术支持。

七、常见问题及处理方法：太阳能智能充电控制器使用说明书一、主要特点1.使用微处理器和专用控制算法,实现了智能控制;2.两种负载工作模式：纯光控、常开模式,负载亮灭时间可调;3.具有放电率修正控制,不同放电率具有不同的终止电压,符合蓄电池固有特性;4.科学的蓄电池管理方式,当出现过放时,对蓄电池进行提升电压充电,进行一次补偿维护,正常使用时,使用直充充电和浮充结合的充电方式,增强了蓄电池的使用寿命；同时具有高精度温度补偿,使充电控制更加精确;5.参数设置具有掉电保存功能,即系统模式和控制参数等重要数据均保存在芯片内部,掉电后不丢失,使调节更加方便,系统工作更可靠;6.充电回路采用双MOS串联式控制回路,使回路电压损失较使用二极管的电路降低近一半,充电采用PWM模糊控制,使充电效率大幅提高,用电时间大大增加;7.LED直观显示太阳能电池、蓄电池和负载的状态,数码管显示调节参数,让用户实时了解系统运行状况,并且具有丰富的参数设置,用户可以根据不同使用环境设置相应的工作模式;8.具有过充、过放、过载保护以及独特电子短路保护与防反接保护,所有保护均不损害任何部件,不烧保险；具有TVS防雷保护,无跳线设计,可提高系统的可靠性、耐用性;9.所有控制全部采用工业级芯片和精密元器件,能在寒冷、高温、潮湿环境正常运行;同时使用晶振定时控制,使定时控制更加精确;10.使用了数字LED显示及设置,一键式操作即可完成所有设置,使用方便直观;二、系统说明：本控制器专为太阳能直流供电系统、太阳能直流路灯系统、小型太阳能电站系统设计,使用专用电脑芯片实现了智能化控制,所有芯片均采用工业级别,可以在恶劣的环境下使用;对于具有12V/24V自动识别功能的型号,当控制器初次上电时,系统会进行电压识别,当数码管显示“0”时,表示12V系统,若显示“1”则表示24V系统;同时系统具有短路、过载、和独特的防反接保护,充满、过放自动关断、恢复等全功能保护措施,详细的充电指示、蓄电池状态、负载及各种故障指示;本控制器通过电脑芯片对蓄电池电压、光电池电压、放电电流、环境温度等参数进行采样,通过专用控制模型计算,实现符合蓄电池特性的放电率、温度补偿修正的高准确控制,并采用了智能高效的PWM模糊充电方式对蓄电池进行充电,采用7段式电压控制,保证蓄电池工作在最佳状态,大大延长了蓄电池的使用寿命;本控制器还具有多种工作模式,可满足不同用户各种需要;三、安装及使用1. 控制器安装要牢靠,尺寸如下：外形尺寸：131×89mm；安装尺寸：118×69mm;2. 导线的准备：使用与电流相匹配的电缆,计划好长度,将接控制器一侧的接线头剥去5mm的绝缘,尽可能减少连接线长度,以减少电损耗;3. 连接蓄电池：注意＋,－极,不要接反;如果连接正确,蓄电池指示灯会亮,否则,需要检查连接是否正确;4. 连接太阳能板：注意＋,－极,不要接反,如果有阳光,太阳能板指示灯会亮,否则,需要检查连接是否正确;5. 连接负载：将负载连接线接入控制器负载1或负载2输出端,两接口为并联设计,总电流不能超过其额定电流,注意＋,－极,不要接反,以免损坏设备;四、控制器面板图五、使用说明1、工作状态指示A、电池板指示：当太阳能电池板输出电压达到一定值时,太阳能电池指示灯长亮；开始给蓄电池充电时,太阳能电池板指示灯慢闪；系统超压时,指示灯快闪;B、蓄电池指示：当蓄电池欠压时蓄电池指示灯慢闪；当蓄电池过放时蓄电池指示灯快闪,同时关闭负载；蓄电池状态正常时,蓄电池指示灯长亮;C、负载指示：当负载正常工作时,负载指示灯长亮；负载过流时,负载指示灯慢闪,当电流超过额定电流倍持续30s,或电流超过额定电流倍持续5s,控制器将关闭负载；负载短路时,控制器立刻关闭负载,同时负载指示灯快闪;状态指示灯长灭长亮慢闪快闪电池板电池板无电压晚上电池板有电压白天开始充电系统电压过高蓄电池- 蓄电池正常蓄电池欠压蓄电池过放负载未开负载负载工作正常负载过流负载短路2、设置方法：按键按下持续3s以上数码管开始闪烁,系统进入调节模式,松开按键,每按一次按键,数码管数字会换一个数字,直到数码管显示的数字对上用户从表中所选模式对应的数字为止,等数码管停止闪烁或是再次按下按键3s以上即完成设置;3、模式介绍纯光控：当没有阳光时,光强降至启动点,控制器延时10分钟确认启动信号后,根据设置参数开通负载,负载开始工作；当有阳光时,光强升到启动点,控制器延时10分钟确认关闭信号后关闭输出,负载停止工作;常开模式：上电负载一直保持输出状态,此模式适合需要24小时供电的负载;4、工作模式设置表LED显示亮灭时间光控模式常开模式亮秒灭秒0 0.1 1.2 2.3 3.4 4.5 5.6 6.7 7.8 8.9 9.警告：此控制器严禁连接感性或容性负载电池板充电指示灯1蓄电池状态指示灯2负载指示灯3参数LED数码管轻触式调节按键+ －光电池+ －蓄电池+ －负载1+ －负载2。

智能型太阳能路灯控制器说明设计宗旨尽最大能力使用户用低配置的太阳能板，低配置的电瓶达到高配置的效果。

尽最大能力使阴雨天亮灯总天数延长1倍。

本路灯控制器兼太阳能控制器和恒流源为一体，具备以下功能：1，6个用户模式供用户选择：A、0模式是智能模式，智能检测当天太阳能发电总量，经过计算后精确控制当天光源的放电功率。

亮灯时长可以任意调。

B、1-4模式是调节光源的电流的，如30W的光源调1，这是光源只相当于10W,2相当于15W, 3相当于20W, 4相当于30W。

C、5模式是前X小时是全功率放电，以后是半功率放电，时长可以任意调。

X由遥控器▲▼键进行修改。

2，本控制器最大输出功率100W，最高输出电压48V。

3，本控制器自动检测天气温度，当温度低于0度后，智能调节放电电流（主要考虑冬天电池容量比夏天有所下降）4，精确定时。

由光感控制当天亮灯起动时间，亮灯时长由用户设定，误差±1分钟。

5，所有用户操作都由一个遥控器控制，操作非常简单。

6，用户可以通过遥控器调节最低放电电压（不提倡）。

7，本控制器由于将控制器和恒流源合二为一，相对来讲降低了用户的使用成本。

8，本控制器为全金属铝壳，完全防水，外壳表面的大散热筋使控制器散热得到充分的保证。

遥控器示意图控制器使用方法控制器出厂为默认的定时16，电流0（0.6A），欠压保护0（10.8）模式，1，亮灯模式修改：用户假如需要修改定亮灯模式的话，请先按遥控器OK键，再按OK旁边的◄►键，分别代表加减，用户可以看到控制器数码管数字在改变，但是不闪动，同时控制器最左边蓝色发光管点亮，代表当前用户正在修改亮灯模式。

数字0代表控制器默认的智能模式；数字5代表前X小时全功率，后面是半功率放电模式；而1到4分别代表用户设定的4档电流模式。

2，亮灯时间修改：用户假如需要修改定时时间的话，请先按遥控器OK键，再按你需要定时的时间，举例定时6小时的话，整个操作过程是这样的，先按OK键，再按6键，这时候你会看控制器上面数码管“6“数字在闪动，闪动4次后数据即被控制器保存，假如用户需要12小时的话，即先按OK键，再连续按1键和2键即可，这时候会看到控制器上面数码管上面”2“数字和数字下角的小点在闪动，同样闪动4次后即被控制器保存。

SPC10N型太阳能直流路灯智能控制器使用说明书1、使用了单片机和专用软件，实现了太阳能直流路灯智能控制；2、具有纯光控模式，光控起动+定时延时关闭模式，通用控制器模式，系统调试模式多种工作模式。

定时关闭时间可调整，使用了晶体振荡器的高精度定时控制；3、具有过冲、过放、电子短路、过载保护、独特的防反接保护等全自动控制，以上保护均不损坏任何部件，不烧保险；4、高效PWM充电方式，较非PWM高3﹪-6﹪，增加了用电时间；过放恢复的提升充电，正常的直冲，浮冲自动控制方式使系统有更长的使用受命；具有温度补偿控制；5、直观的LED发光管指示当前电瓶状态，让用户了解使用状况；6、所有控制全部采用工业级芯片，能在寒冷、高温、潮湿环境运行自；7、取消了电位器调整控制设定点，而利用了Flash存储器记录各工作控制点，消除了因电位器震动偏位、温漂等使控制点出现误差降低准确性、可靠性的因素。

系统说明：本控制器专为太阳能供电的直流路灯设计，也可作为普通控制器使用。

具有纯光控即靠光强自动启动和关闭，光控启动+定时延时关闭，定时关闭时间可调整；具有短路、过载、独特的防反接保护具有充满、过放自动关断等全功能保护措施，充电指示、故障及过放指示。

本控制器通过单片机对蓄电池的端电压、放电电流、环境温度等涉及蓄电池容量的参数进行采样、计算，利用高效PWM蓄电池的充电模式，以及过放电压为放电率曲线补偿修正的准确性过放控制，符合蓄电池本身在不同的放电率下有不同的放电终了电压的特性，保证蓄电池工作在合理的状态，延长蓄电池的使用寿命。

系统功能图如下:安装:1.导线的准备:先确定导线,按照不大于3A/mm2的电流密度选择铜导线，计划好长度，将控制器一侧的接线头剥去5mm的绝缘少连线长度，以减少电损耗。

2.先连接控制器上蓄电池的接线端子，再将另外的端头了；连至蓄电池上注意+，- 极不要接反。

如果连接正确，指使灯应亮，可按按键来检查。

否则,需检查连接对否。

路灯单灯控制器(型号：LT2206)使用说明书北京博创汉威科技有限责任公司2010-10一、概述LT2206型路灯单灯控制器是路灯远程综合监控系统的路灯单灯开关控制执行部件，它采用高性能电力线载波调制技术，具有7级中继功能和自动路由功能，以及通信冲突避让机制，从而精确接收集中器发送的各种指令，包括状态查询、开关控制等，并反馈状态信息。

利用路灯单灯控制器LT2206可以实现路灯照明的远程开关、单灯节电、灯具故障检测等功能。

二、模块框图图1 LT2206型单灯控制器的框图三、主要参数和指标1．电源：宽电源范围输入交流85V~265V 2．载波调制：扩频调制 3．调制频率：100K~400KHzAC四灯头4．通信速率：7.5kbps(速率自适应)5．通信标准：FCC/ARIB/CB/CA6．通信协议：Modbus或自定义7．执行器件：250V/10A继电器，四路8．湿度：<90％不凝结9．工作温度：-20～70摄氏度10．外形尺寸：70mm×110mm×40mm11．密封性：IP65防水12. 电流检测：5A/5mA，四路电流13. 静态功耗：不超过5W。

14. 整机重量：280g。

四、基本工作原理及功能LT2206型路灯监控终端由电源、主机板、载波通信模、及电流检测模块和开关执行等部件组成。

LT2206通过电力线载波通信技术接收集中器LC2206的命令指示，实现四路继电器开关的独立控制，支持四路电流采样，反馈各路灯头的开关状态，实现灯头故障检测。

五、使用方法1 终端安装：安装于灯杆内2 终端接线：供电端： 220V供电线，兼做电力线载波通信线开关输出线：红色线——开关1；绿色线——开关2；蓝色线——开关3；黄色线——开关42.1开关量输出线的连接这里的开关量输出信号是继电器的触点通断信号，该型继电器的驱动能力为交流275V，最大电流10A（纯阻负载时）。

这里的开关量输出信号用作路灯灯头的开关控制信号，将路灯灯头电源连接线（火线）断开，分别接入单灯控制器LT2206的开关输入线，最多支持四路开关，即四灯头的路灯。

SZ10-NEMA-M1-ZigBee路灯控制器产品使用手册上海顺舟智能科技股份有限公司更新日期：2021-12-31文档修订记录版本变化状态日期作者V1.0新增2020-04-10SHUNCOMV1.1新增2021-12-31SHUNCOM说明SZ10-NEMA–M1-ZigBee路灯控制网关是顺舟智能为适应市场需求开发的新型NEMA控制网关，是路灯控制系统中的一个新的重要组成部分，其核心芯片采用顺舟自主研发的ZigBee无线通信模块，配合专业的硬件和软件设计，使产品具有功能强大，体积小、易实施，免布线，工作可靠，易于维护等优点，是专门为智能路灯照明而研发出来的高性能路灯节能产品。

版权本手册包含的所有内容均受版权法的保护，未经上海顺舟智能科技股份有限公司的书面授权，任何组织和个人不得以任何形式或手段对整个说明书和部分内容进行复制和转载。

本公司保留在未作任何事先申明前对本手册的修改，解释和发布的权利。

目录说明 (2)版权 (2)一、产品介绍 (4)二、产品外观 (5)三、技术参数 (6)四、安装要求 (6)五、接线方式 (7)六、非责任承担 (7)七、技术支持 (8)SZ10-NEMA–M1-ZigBee控制器符合ZIGBEE通信标准的IEEE802.15.4协议，它具有通讯距离远、抗干扰能力强、组网灵活等优点，可实现一点对多点及多点对多点之间的设备间数据的透明传，可组成星型网、网状网等MESH网络结构。

接口采用TE Connectivity的ANSIC136.41-2013标准，采用可调光插座和弹片触头能在光控单元和灯具之间提供机械、电气互连。

并利用坚固的扭锁触头实现可靠的电源互连，是户外商业和公共照明的理想之选。

SZ10-NEMA–M1-ZigBee路灯控制器内部包含电流与电压计量电路，它可以实时采集路灯控制器的负载工作情况，大大减少路灯管理部门的工作压力，提高工作效率，从而显著提高社会节能效益。

风光互补风光互补（（路灯路灯））控制器使用手册合肥为民电源有限公司一、产品概述本高性能风光互补控制器专为高端的小型风光互补系统设计，特别适合于风光互补路灯系统和风光互补监控系统。

能同时控制风力发电机和太阳能电池对蓄电池进行安全高效的充电。

风光互补路灯控制器是离网发电系统中最核心的部件，其性能影响到整个系统的寿命和运行稳定性，特别是蓄电池的使用寿命。

二、型号说明三、性能特征性能特征可靠性靠性：：智能化、模块化设计、结构简单，功能强大；工业级的优质元器件和严格的生产工艺，从而适合于低温等相对恶劣的工作环境并具有可靠的性能和使用寿命。

ＰＷＭＰＷＭ充电方式充电方式充电方式，，限压限流充电模式限压限流充电模式：：即在蓄电池电量较低时，采用限流充电模式；在蓄电池电量较高时，采用限压充电模式；同时，控制器将多余的能量通过PWM 方式卸除，以延长蓄电池的使用寿命。

两路直流输出两路直流输出：：每路均有多种输出控制方式可供选择，包括：常开；常关；常半功率；光控开、光控关；光控开、时控关；光控开、时控半功率、光控关；光控开、时控半功率、时控关。

只带液晶显示功能的控制器，通过液晶按键可以设定三种输出控制方式：常开；光控开、光控关；光控开、时控关。

LCD 显示功能显示功能：：以直观的数字和图形形式显示系统状态和参数，如：蓄电池电压、风机电压、光伏电压、风机电流、光伏电流、风机功率、光伏功率、负载电流，输出控制方式，时控输出关断时间，光控开、光控关电压，白天或夜晚指示，蓄电池、负载状态指示，过压、欠压、过载、短路等故障状态。

完善的保护功能完善的保护功能：：太阳能电池防反冲、太阳能电池防反接、蓄电池过充电、蓄电池过放电、蓄电池防反接、负载短路、过载、防雷、风机限流、风机自动刹车和手动刹车等。

可选远程通信功能远程通信功能：：可实时监控系统的运行状态，如蓄电池电压、蓄电池充电电流、风机电压、光伏电压、风机电流、光伏电流、风机功率、光伏功率、负载电流，输出控制方式，时控输出关断时间，光控开、光控关电压等。
