冲床简介

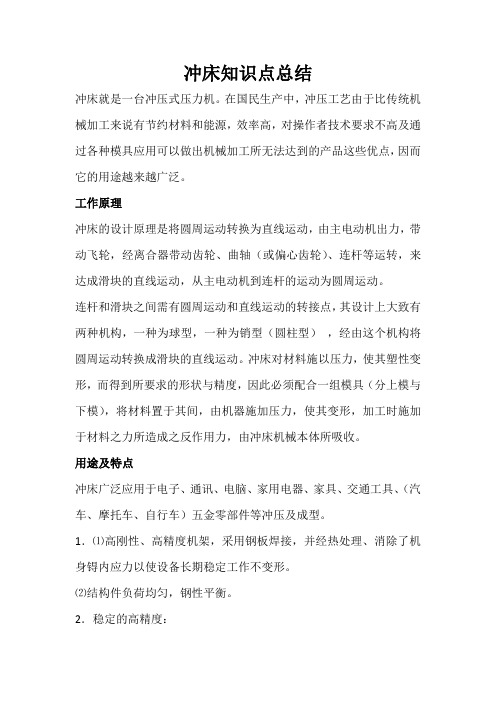

冲床知识点总结冲床就是一台冲压式压力机。

在国民生产中，冲压工艺由于比传统机械加工来说有节约材料和能源，效率高，对操作者技术要求不高及通过各种模具应用可以做出机械加工所无法达到的产品这些优点，因而它的用途越来越广泛。

工作原理冲床的设计原理是将圆周运动转换为直线运动，由主电动机出力，带动飞轮，经离合器带动齿轮、曲轴（或偏心齿轮）、连杆等运转，来达成滑块的直线运动，从主电动机到连杆的运动为圆周运动。

连杆和滑块之间需有圆周运动和直线运动的转接点，其设计上大致有两种机构，一种为球型，一种为销型（圆柱型），经由这个机构将圆周运动转换成滑块的直线运动。

冲床对材料施以压力，使其塑性变形，而得到所要求的形状与精度，因此必须配合一组模具（分上模与下模），将材料置于其间，由机器施加压力，使其变形，加工时施加于材料之力所造成之反作用力，由冲床机械本体所吸收。

用途及特点冲床广泛应用于电子、通讯、电脑、家用电器、家具、交通工具、（汽车、摩托车、自行车）五金零部件等冲压及成型。

1．⑴高刚性、高精度机架，采用钢板焊接，并经热处理、消除了机身锝内应力以使设备长期稳定工作不变形。

⑵结构件负荷均匀，钢性平衡。

2．稳定的高精度：设备主要部件曲轴、齿轮、传动轴等部位均经硬化热处理后在研磨加工都有很高的耐磨性，长期性能稳定，确保了高精度稳定的要求。

3．操作性能可靠、安全：之所以操作方便、定位准确是因为采用了区别于传统的刹车器，离合器/刹车器的组合装置具有很高的灵敏度，再加上国际高端设备通用的双联电磁控制阀以及过负荷保护装置，确保了冲床滑块高速运动及停止的精确与安全性。

4．生产自动化、省力、效率高。

冲床可搭配相应的自动送料装置，具有送料出错检测、预裁、预断装置，可完全实现自动化生产，成本低，效率高。

5．滑块调整机构：滑快调整分为手动调整电动调整，方便可靠、安全、快捷，精度可达0.1mm。

6．设计新颖、环保。

采用日本及台湾的先进技术以及设计理念，具有低噪音、低能耗、无污染的优点。

冲床是什么工作
冲床是一种常见的金属加工设备，它在工业生产中起着非常重要的作用。

冲床
的工作原理是通过冲头对工件进行冲压成型，从而达到加工的目的。

冲床通常用于对金属板材进行冲压成型，制作成各种零部件和产品。

下面我们将详细介绍冲床的工作原理、结构特点以及应用领域。

首先，冲床的工作原理是利用电动机带动离合器和齿轮，通过连杆机构将旋转
运动转换为往复直线运动，从而驱动冲头对工件进行冲压成型。

冲床的工作过程中，冲头在上下模的作用下对金属板材进行冲压，使其产生塑性变形，最终得到所需形状的零部件。

冲床的工作过程需要具备一定的冲床模具，通过更换不同的模具可以实现对不同形状的零部件进行冲压加工。

其次，冲床的结构特点主要包括机架、滑块、进料装置、模具等部分。

机架是
冲床的支撑结构，滑块是冲床的工作部件，进料装置用于将金属板材送入冲床工作区域，模具则是冲床加工的关键部件。

冲床的结构设计通常考虑到工作稳定性、加工精度、安全性等因素，不同类型的冲床结构特点会有所不同，但整体上都包括以上几个部分。

最后，冲床在工业生产中有着广泛的应用领域。

它可以用于汽车制造、家电制造、机械设备制造等行业，用于生产汽车零部件、家电外壳、机械零件等产品。

冲床在工业生产中具有高效、精度高、成本低等优点，因此受到了广泛的应用和青睐。

总的来说，冲床是一种在工业生产中非常重要的金属加工设备，它通过冲压成
型的方式实现对金属板材的加工，具有工作原理简单、结构稳定、应用广泛等特点。

随着工业技术的不断发展，冲床的性能和加工精度也在不断提高，将会在未来的工业生产中发挥更加重要的作用。

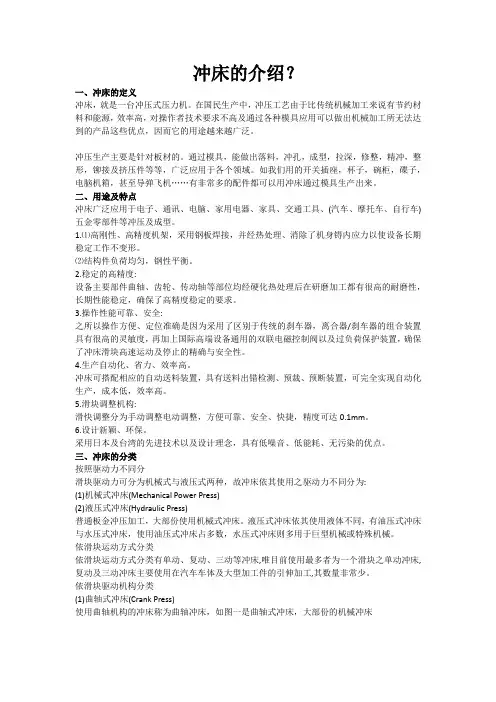

冲床简介大全冲床就是一台冲压式压力机。

冲压工艺由于比传统机械山加工来说有节约材料和能源，效率高，对操作者技术要求东不高及通过各种模具应用可以做出机械加工所无法达到威的产品这些优点，因而它的用途越来越广泛。

冲压生产主力要是针对板材的。

通过模具，能做出落料，冲孔，成型，重拉深，修整，精冲，整形，铆接及挤压件等等，广泛应用工于各个领域。

如我们用的开关插座，杯子，碗柜，碟子，电脑机箱，甚至导弹飞机……有非常多的配件都可以用冲床通过模具生产出来。

工作原理冲床的设计原理是将圆周运动转换普通冲床普通冲床为直线运动，由主电动机出力，带动飞轮，经离合器带动齿轮、曲轴（或偏心齿轮）、连杆等运转，来达成滑块的直线运动，从主电动机到连杆的运动为圆周运动。

连杆和滑块之间需有圆周运动和直线运动的转接点，其设计上大致有两种机构，一种为球型，一种为销型（圆柱型），经由这个机构将圆周运动转换成滑块的直线运动。

冲床对材料施以压力，使其塑性变形，而得到所要求的形状与精度，因此必须配合一组模具（分上模与下模），将材料置于其间，由机器施加压力，使其变形，加工时施加于材料之力所造成之反作用力，由冲床机械本体所吸收。

用途及特点冲床广泛应用于电子、通讯、电脑、家用电器、家具、交通工具、（汽车、摩托车、自行车）五金零部件等冲压及成型。

1．⑴高刚性、高精度机架，采用钢板焊接，并经热处理、消除了机身锝内应力以使设备长期稳定工作不变形。

⑵结构件负荷均匀，钢性平衡。

2．稳定的高精度：设备主要部件曲轴、齿轮、传动轴等部位均经硬化热处理后在研磨加工都有很高的耐磨性，长期性能稳定，确保了高精度稳定的要求。

3．操作性能可靠、安全：之所以操作方便、定位准确是因为采用了区别于传统的刹车器，离合器/刹车器的组合装置具有很高的灵敏度，再加上国际高端设备通用的双联电磁控制阀以及过负荷保护装置，确保了冲床滑块高速运动及停止的精确与安全性。

4．生产自动化、省力、效率高。

冲床可搭配相应的自动送料装置，具有送料出错检测、预裁、预断装置，可完全实现自动化生产，成本低，效率高。

工厂冲床知识点总结图表一、冲床的概念冲床是一种用于金属冲压加工的专用设备，通过冲头和工件之间的相对运动来使金属材料发生塑性变形，从而加工成所需的形状和尺寸。

冲床通常由机架、滑块机构、螺杆传动、减速器、离合器、制动器、曲轴机构和床身组成。

二、冲床的分类1. 按动力类型分类（1）机械冲床：由电动机驱动传动机构，通过离合器进行工作循环的冲床。

（2）液压冲床：利用液压作为动力传递介质的冲床，其优点是加工冲力均匀、运行平稳。

（3）气动冲床：通过气压作为动力传递介质的冲床，常用于小型冲床。

（4）气液冲床：利用液压驱动机械传动机构，并通过气压控制冲床动作的冲床。

2. 按结构形式分类（1）连续冲床：能够进行连续冲压的冲床。

（2）单冲冲床：每次冲压完成一次加工动作的冲床。

（3）数控冲床：通过数控技术控制冲床运行的冲床。

（4）飞行冲床：通过惯性传动使滑块实现快速返程，并能保持较高的工作循环速度的冲床。

3. 按用途分类（1）普通冲床：用于对金属材料进行简单的冲压加工。

（2）精冲床：能够进行精密冲压加工的冲床，用于对加工精度要求高的工件。

（3）自动冲床：通过自动上下料装置、输送带等自动化设备实现连续加工的冲床。

（4）特种冲床：根据特定工件的加工需要而设计和制造的冲床。

三、冲床的工作原理冲床的工作原理是通过电动机、减速器和曲轴机构驱动滑块做往复运动，完成冲头对工件的冲压加工。

冲床的工作循环包括上冲、停留和回程三个过程。

其中上冲过程是冲头向下运动冲击工件，停留过程是冲头在下死点位置停留一段时间，回程过程是冲头向上运动返回原位。

四、冲床的主要部件和功能1. 机架：冲床的主要支撑结构，用于支撑和固定其他部件。

2. 滑块机构：用于连接冲头和传动机构，实现冲床的上下运动。

3. 螺杆传动：通过传动螺杆和蜗轮蜗杆传动装置实现滑块的上下运动。

4. 减速器：将电动机的高速旋转转换成滑块所需的低速旋转。

5. 离合器：用于连接或断开动力源和传动链条，控制冲床的工作循环。

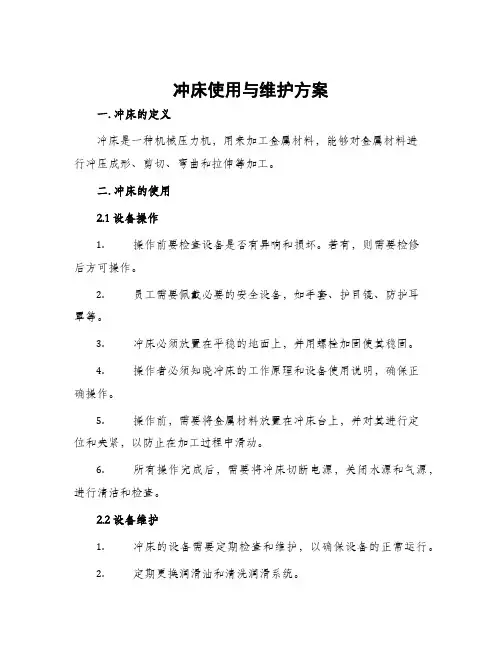

冲床使用与维护方案一. 冲床的定义冲床是一种机械压力机，用来加工金属材料，能够对金属材料进行冲压成形、剪切、弯曲和拉伸等加工。

二. 冲床的使用2.1 设备操作1.操作前要检查设备是否有异响和损坏。

若有，则需要检修后方可操作。

2.员工需要佩戴必要的安全设备，如手套、护目镜、防护耳罩等。

3.冲床必须放置在平稳的地面上，并用螺栓加固使其稳固。

4.操作者必须知晓冲床的工作原理和设备使用说明，确保正确操作。

5.操作前，需要将金属材料放置在冲床台上，并对其进行定位和夹紧，以防止在加工过程中滑动。

6.所有操作完成后，需要将冲床切断电源，关闭水源和气源，进行清洁和检查。

2.2 设备维护1.冲床的设备需要定期检查和维护，以确保设备的正常运行。

2.定期更换润滑油和清洗润滑系统。

3.定期更换冲头和模具，并对其进行检查和保养。

4.定期清洗冲床表面和冲压区域，并进行紧固螺母和螺栓的检查。

5.随时检查设备的安全设施和电源、水源及气源的接头是否完好，若有问题需要立即处理。

三. 冲床的维修维修前的注意事项1.维修前需要核实机器停机，切断电源等安全措施已经执行。

2.维修前需要对设备进行全面的检查，并找出故障原因。

3.若需要拆卸设备，则需要先进行放气处理，并保留有关的使用手册和档案。

4.维修完成后，需要对设备进行全方面的检查和试运行，确保设备正常运行。

维修常见问题及解决方法1.冲床在工作过程中出现异响或震动。

此时需要关机进行检查，通常是由于设备底座不平或者螺栓松动造成的，可以进行调整和紧固。

2.冲床不能正常启动。

需要检查电源、气路、水路是否正常，通常是由于设备供电不足或者电路故障引起的，需要进行排查和修复。

3.冲床在工作过程中出现卡滞或者卡口问题。

需要检查冲头、模具和夹紧装置是否正常，通常是由于这些装置的问题引起的，需要进行修复或者更换。

四. 总结冲床在金属加工领域有重要的作用，在使用和维护过程中需要注意安全措施，并且需要将设备日常维护纳入到工作计划中，定期检查和保养设备，以确保设备的正常使用和延长其使用寿命。

冲压常用设备介绍1. 冲床（Press）冲床是冲压工艺中最常用的设备之一。

它是一种利用冲击力将金属材料加工成所需形状的机械设备。

冲床主要由机架、滑块、压板、进给机构和控制系统等组成。

1.1 机架机架是冲床的主体部分，通常由钢板焊接而成。

它是冲床的支撑和固定部件，承受着冲床上所有工作力和载荷。

1.2 滑块滑块是冲床的上部运动部件，用于提供冲击力和控制下模的上下运动。

在冲压过程中，滑块会通过压板将金属材料进行冲压成形。

1.3 压板压板是冲床的下部固定部件，用于固定模具和承受工作力。

它通常由厚钢板制成，具有足够的强度和刚性。

1.4 进给机构进给机构用于将金属材料送入冲床的工作区域，并将其定位在正确的位置。

常见的进给机构包括手工进给、气动进给和液压进给等。

1.5 控制系统控制系统用于控制冲床的运行参数，包括滑块的下降速度、停留时间和冲压力度等。

现代冲床通常配备了计算机数控系统，可实现自动化生产。

2. 剪板机（Shearing Machine）剪板机是常见的冲压设备，主要用于将金属板料按照所需尺寸进行裁剪。

它由机身、刀座、刀片、压板和液压系统等组成。

2.1 机身机身是剪板机的主体部分，通常由钢板焊接而成。

它提供了剪切过程中需要的稳定和刚性。

2.2 刀座和刀片剪板机上的刀座和刀片用于将金属板料进行切割。

刀座通常由铸铁材料制成，刀片则可以根据需要选择不同材质和形状。

2.3 压板压板用于固定待剪切的金属板料，以确保切割过程中的稳定性和精确度。

压板通常由钢板制成，并配有气缸控制。

2.4 液压系统液压系统是剪板机的关键部件，用于提供切割所需的压力。

它通常由液压油箱、泵站、阀门和管路组成。

3. 冲片机（Punching Machine）冲片机是专用于金属材料冲孔的设备，广泛应用于制造业。

它由机身、上模、下模和进给机构等组成。

3.1 机身冲片机的机身由钢板焊接而成，提供了冲压过程所需的稳定性和刚性。

3.2 上模和下模上模和下模是冲片机的关键部件，用于将金属材料进行冲孔。

冲床定义冲床就是一台冲压式压力机，故也称为压力机。

相对于传统机械加工，具有节约材料和能源，效率高等特点，并且对操作者技术要求不高及通过各种模具应用可以做出机械加工所无法达到的产品这些优点，所以它的用途越来越广泛。

冲压生产主要是针对板材的。

能过模具，能做出落料，冲孔，成型，拉深，修整，精冲，整形，铆接及挤压件等等，广泛应用于各个领域。

冲床用途及特点冲床广泛应用于电子、通讯、电脑、家用电器、家具、交通工具、（汽车、摩托车、自行车）五金零部件等冲压及成型。

具有以下特点：1、高刚性、高精度机架，采用钢板焊接，并经热处理、消除了机身锝内应力以使设备长期稳定工作不变形。

结构件负荷均匀，钢性平衡。

2、高精度：设备主要部件曲轴、齿轮、传动轴等部位均经硬化热处理后在研磨加工都有很高的耐磨性，长期性能稳定，确保了高精度稳定的要求。

3、操作性能可靠、安全：本设备之所以操作方便、定位准确是因为采用了区别于传统的刹车器，离合器/刹车器的组合装置具有很高的灵敏度，再加上国际高端设备通用的双联电磁控制阀以及过负荷保护装置，确保了冲床滑块高速运动及停止的精确度与安全性。

4、生产自动化、省力、效率高。

冲床可搭配相应的自动送料装置，具有送料出错检测、预裁、预断装置，可完全实现自动化生产，成本低、效率高。

5、滑块调整机构：滑快调整分为手动调整和电动调整，方便可靠、安全快捷，精度可达０.１mm。

6、设计新颖、环保。

采用国外先进技术及设计理念，具有低噪音、低能耗、无污染的优点。

冲床工作原理冲床的设计原理是将圆周运动转换为直线运动，由主电动机出力，带动飞轮，经离合器带动齿轮、曲轴(或偏心齿轮)、连杆等运转，来达成滑块的直线运动，从主电动机到连杆的运动为圆周运动。

连杆和滑块之间需有圆周运动和直线运动的转接点，其设计上大致有两种机构，一种为球型，一种为圆柱型，经由这个机构将圆周运动转换成滑块的直线运动。

冲床对材料施以压力，使其塑性变形，而得到所要求的形状与精度，因此必须配合一组模具(分上模与下模)，将材料置于其间，由机器施加压力，使其变形，加工时施加于材料之力所造成之反作用力，由冲床机械本体所吸收。

冲床的分类冲床是一种常见的金属加工设备，广泛应用于制造业中。

根据其特点和用途，冲床可以分为以下几类。

一、按动力来源分类1. 机械冲床：机械冲床是最常见的一种类型，其动力来源于电动机。

机械冲床结构简单，操作方便，适用于中小型企业和个体工作坊。

2. 液压冲床：液压冲床采用液压系统提供动力，具有较大的冲击力和稳定性，适用于大型工件的加工。

3. 气动冲床：气动冲床利用气动系统产生动力，具有快速冲击和高效率的特点，适用于轻型薄板的加工。

二、按结构形式分类1. C型冲床：C型冲床的机身呈"C"形，结构简单紧凑，适用于小型工件的加工。

2. H型冲床：H型冲床的机身呈"H"形，具有较大的刚性和稳定性，适用于大型工件的加工。

3. 桥式冲床：桥式冲床的机身横梁跨度较大，具有较高的刚性和稳定性，适用于大型工件的加工。

三、按加工方式分类1. 单冲冲床：单冲冲床每次只进行一次冲击，适用于简单的冲孔、剪切等操作。

2. 连续冲床：连续冲床可以进行多次连续的冲击，适用于复杂的冲孔、拉伸等操作。

3. 多工位冲床：多工位冲床具有多个工作台，可以同时进行多个工序的加工，提高生产效率。

四、按控制方式分类1. 手动冲床：手动冲床需要人工操作，适用于小批量生产和简单加工。

2. 自动冲床：自动冲床采用计算机控制系统，可以实现自动化生产，适用于大批量生产和复杂加工。

冲床作为一种重要的金属加工设备，不仅在汽车、家电、航空航天等行业中得到广泛应用，也在日常生活中发挥着重要作用。

随着科技的不断进步，冲床的性能和精度将会不断提高，为制造业的发展做出更大的贡献。
