伺服电机的调试步骤伺服电机是一种能够根据反馈信号控制位置和速度的电动机。
调试伺服电机主要涉及到参数设置、回路调节以及系统性能测试等方面。
下面是关于伺服电机调试步骤的详细说明。
步骤一：安装布置1.确保伺服电机正确安装到目标设备上，并连接好电源和控制器。
2.检查电机和控制器的接口是否正确连接，并确认连接线松紧适宜。
步骤二：设置控制器参数1.根据伺服电机的技术参数和要求，进行控制器参数的设置，如编码器分辨率、调度频率等。
2.设置控制器的电流限制以及过压、过流等保护参数，以确保电机的安全运行。
步骤三：调节电流环1.首先，先将速度环和位置环的比例增益设置为0，即断开速度反馈和位置反馈，只进行电流环的调节。
2.根据电机的静态工作电流和最大运行电流，逐步增加电流环的比例增益，观察电机运行是否正常，避免产生振荡或过流等异常现象。
3.测量和检查电机的静态电流和冷启动电流，调整电流环的积分增益，尽量减小静态偏差，并提高电机的动态响应性能。
步骤四：调节速度环1.首先，将位置环的比例增益设置为0，仅保持电流环的闭环控制，在此基础上进行速度环的调节。
2.将速度环的比例增益设置为一个较小的初始值，然后逐步增大，以避免过冲和超调。
观察电机的速度响应是否稳定且迅速。
3.根据速度环的实测速度和设定速度，调整速度环的积分增益，以改善电机的速度跟踪和稳定性能。
步骤五：调节位置环1.将位置环的比例增益设置为一个适当的初始值，然后逐步增大。
观察电机的位置跟踪和稳定性能。
2.根据位置环的实测位置和设定位置，调整位置环的积分增益，以改善电机的位置跟踪和稳定性能。
3.根据电机的运行要求，调整位置环的微分增益，以提高系统的稳定性和动态性能。
步骤六：系统性能测试1.进行伺服电机的系统性能测试，如频率响应测试、阶跃响应测试、脉冲响应测试等。
2.根据测试结果，调整和优化伺服电机的各个环节参数，以提高系统的控制精度和动态性能。
步骤七：系统稳定性验证1.在不同工作负荷和工作条件下，对伺服电机进行稳定性验证，观察和记录其动态响应和稳定性能。

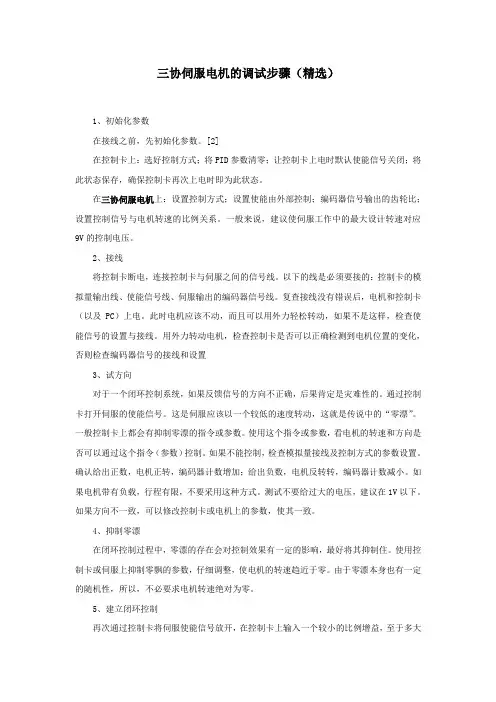

三协伺服电机的调试步骤（精选）1、初始化参数在接线之前，先初始化参数。
[2]在控制卡上：选好控制方式；将PID参数清零；让控制卡上电时默认使能信号关闭；将此状态保存，确保控制卡再次上电时即为此状态。
在三协伺服电机上：设置控制方式；设置使能由外部控制；编码器信号输出的齿轮比；设置控制信号与电机转速的比例关系。
一般来说，建议使伺服工作中的最大设计转速对应9V的控制电压。
2、接线将控制卡断电，连接控制卡与伺服之间的信号线。
以下的线是必须要接的：控制卡的模拟量输出线、使能信号线、伺服输出的编码器信号线。
复查接线没有错误后，电机和控制卡（以及PC）上电。
此时电机应该不动，而且可以用外力轻松转动，如果不是这样，检查使能信号的设置与接线。
用外力转动电机，检查控制卡是否可以正确检测到电机位置的变化，否则检查编码器信号的接线和设置3、试方向对于一个闭环控制系统，如果反馈信号的方向不正确，后果肯定是灾难性的。
通过控制卡打开伺服的使能信号。
这是伺服应该以一个较低的速度转动，这就是传说中的“零漂”。
一般控制卡上都会有抑制零漂的指令或参数。
使用这个指令或参数，看电机的转速和方向是否可以通过这个指令（参数）控制。
如果不能控制，检查模拟量接线及控制方式的参数设置。
确认给出正数，电机正转，编码器计数增加；给出负数，电机反转转，编码器计数减小。
如果电机带有负载，行程有限，不要采用这种方式。
测试不要给过大的电压，建议在1V以下。
如果方向不一致，可以修改控制卡或电机上的参数，使其一致。
4、抑制零漂在闭环控制过程中，零漂的存在会对控制效果有一定的影响，最好将其抑制住。
使用控制卡或伺服上抑制零飘的参数，仔细调整，使电机的转速趋近于零。
由于零漂本身也有一定的随机性，所以，不必要求电机转速绝对为零。
5、建立闭环控制再次通过控制卡将伺服使能信号放开，在控制卡上输入一个较小的比例增益，至于多大算较小，这只能凭感觉了，如果实在不放心，就输入控制卡能允许的最小值。
ＦＡＮＵＣ伺服系统一般调整BEIJING-FANUC ＦＡＮＵＣ伺服系统一般调整BEIJING-FANUC停止中的振动抑制BEIJING-FANUC 停止中的振动抑制BEIJING-FANUC停止中的振动抑制停止中的振动抑制停止中的振动抑制停止中的振动抑制积压进给(爬行)的抑制BEIJING-FANUC 积压进给(爬行)的抑制BEIJING-FANUCSERVO GUIDE 测量图形过冲的抑制BEIJING-FANUC 过冲的抑制BEIJING-FANUC高速高精度伺服调整BEIJING-FANUC 高速高精度伺服调整BEIJING-FANUC高速高精度调整概述BEIJING-FANUC 高速高精度调整概述BEIJING-FANUC高速高精度调整概述BEIJING-FANUC 高速高精度调整概述BEIJING-FANUCＨＲＶ控制设定BEIJING-FANUC ＨＲＶ控制设定BEIJING-FANUC滤波器调整BEIJING-FANUC 滤波器调整BEIJING-FANUC速度增益调整BEIJING-FANUC 速度增益调整BEIJING-FANUC位置增益调整BEIJING-FANUC 位置增益调整BEIJING-FANUC前馈调整BEIJING-FANUC 前馈调整BEIJING-FANUC前馈0%前馈100%前馈调整BEIJING-FANUC 前馈调整BEIJING-FANUC前馈调整BEIJING-FANUC 前馈调整BEIJING-FANUCY轴需加VFFY500大了前馈调整BEIJING-FANUC 前馈调整BEIJING-FANUCY:好结果圆弧半径减速BEIJING-FANUC 圆弧半径减速BEIJING-FANUC10μm/div 拐角钳制速度F2000/R5拐角减速BEIJING-FANUC 拐角减速BEIJING-FANUCA B C速度差减速功能速度差减速功能BEIJING-FANUC速度差减速功能小结小结小结小结小结•双位置反馈功能（选择功能）•只要半闭环不出现震动，全闭环就可以消除震动。
伺服电机的参数调节方法伺服电机作为一种高精度控制器，其参数的调节方法对其性能具有非常重要的影响。
通过恰当地调节电机的参数，可以使其达到更高的精度和响应速度。
在本文中，我们将介绍伺服电机参数调节的方法。
一、伺服电机参数的意义1. 比例增益(KP)比例增益是电机输出与误差之间的比例系数。
它可以调节电机的灵敏度和控制响应速度。
比例增益越大，控制效果越好，但过大会导致震荡和不稳定。
相反，比例增益过小将导致电机偏差过大，精度和响应速度下降。
2. 积分时间(TI)积分时间是指误差累积对输出的影响时间，是衡量电机回归能力的重要参数。
当电机输出大于误差时，积分时间越长，电机响应越大，误差越小。
相反，积分时间过短会导致电机无法稳定工作。
3. 微分时间(TD)微分时间是误差变化速率对电机输出的影响时间，可以调节电机的“智能度”。
在实际应用中，微分时间通常为0.1倍的积分时间。
当微分时间过大时，将导致电机响应迟缓和不稳定。
二、伺服电机参数的调节方法1. 比例增益(KP)参数调节方法（1）先将积分时间和微分时间调节到最小。
（2）逐渐增加比例增益，直到电机出现震荡或不稳定。
此时再将比例增益减小到震荡停止或不稳定的状态。
（3）再次逐渐增加比例增益，直到电机产生震荡或不稳定，并将比例增益减小到震荡停止或不稳定的状态。
（4）重复步骤（3）直到电机稳定工作。
2. 积分时间(TI)参数调节方法（1）先将比例增益和微分时间调节到最小。
（2）逐渐增加积分时间，直到电机达到最佳位置控制。
（3）增加积分时间将导致大的调节误差，如果电机无法达到最佳位置控制，则缩短积分时间。
（4）重复步骤（3）直到电机达到最佳位置控制。
3. 微分时间(TD)参数调节方法（1）先将比例增益和积分时间调节到最小。
（2）逐渐增加微分时间，直到电机达到最佳位置控制。
（3）如果微分时间太长，则会导致电机对小的误差变化过于敏感，从而降低稳定性。
（4）重复步骤（3）直到电机达到最佳位置控制。
伺服电机调试手册伺服电机这玩意儿，在现代工业里那可是相当重要！就好像是机器的“动力心脏”，要是调试不好，这机器运转起来可就容易出岔子。
我记得有一次，我去一家工厂帮忙调试伺服电机。
那是一个炎热的夏天，车间里的温度高得吓人，汗水不停地从额头往下淌。
这台机器是新引进的，厂家的技术人员还没来得及培训，工人们就着急要开工。
我到了现场，看到那一堆错综复杂的线路和陌生的控制面板，心里也有点打鼓。
但是没办法，硬着头皮也得上啊！我先仔细地研究了一下说明书和相关资料，然后开始动手调试。
第一步，当然是要检查电机的连接线路，确保没有松动或者接错的地方。
这就像是给人做体检，先得把外在的情况搞清楚。
我拿着万用表，一根线一根线地测，眼睛紧紧盯着表盘上的数字，生怕错过了任何一个小细节。
接着，就是设置参数了。
这可真是个技术活，要根据机器的具体需求来调整转速、扭矩等等。
我一边对照着机器的规格书，一边在控制面板上小心翼翼地输入着数字，每按一次确认键，心里都祈祷着千万别出错。
在调试的过程中，还遇到了一个小插曲。
电机突然发出了一阵异常的响声，吓得旁边的工人都往后退了几步。
我赶紧停下手中的操作，仔细听着声音的来源。
原来是一个螺丝松了，导致电机运转不平衡。
我迅速找到那个螺丝，用扳手拧紧，这才让电机恢复了正常。
调试完之后，还不能马上就说大功告成了。
得进行试运行，观察一段时间，看看电机在各种工况下的表现是否稳定。
这时候，我的心还是悬着的，就怕在试运行的时候又出什么问题。
好在，经过几个小时的努力，这台伺服电机终于调试好了，机器也顺利地运转起来。
看着工人们脸上露出的笑容，我心里那叫一个满足。
下面咱就正式来说说伺服电机调试的那些事儿。
首先，在调试之前，一定要做好充分的准备工作。
把需要用到的工具都准备齐全，像万用表、螺丝刀、扳手这些，可别等到要用的时候才发现没带，那可就抓瞎了。
然后，要对电机的型号、参数、工作环境等有一个清晰的了解。
接下来就是具体的调试步骤啦。

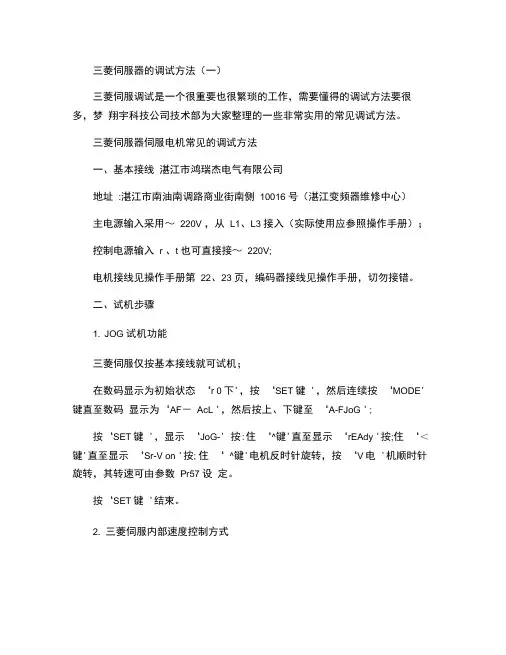

三菱伺服器的调试方法（一）三菱伺服调试是一个很重要也很繁琐的工作，需要懂得的调试方法要很多，梦翔宇科技公司技术部为大家整理的一些非常实用的常见调试方法。
三菱伺服器伺服电机常见的调试方法一、基本接线湛江市鸿瑞杰电气有限公司地址:湛江市南油南调路商业街南侧10016 号（湛江变频器维修中心）主电源输入采用～220V ，从L1、L3 接入（实际使用应参照操作手册）；控制电源输入r 、t 也可直接接～220V;电机接线见操作手册第22、23 页，编码器接线见操作手册，切勿接错。
二、试机步骤1. JOG 试机功能三菱伺服仅按基本接线就可试机；在数码显示为初始状态‘r 0下'，按‘SET键 '，然后连续按‘MODE' 键直至数码显示为‘AF－AcL '，然后按上、下键至‘A-FJoG ';按‘SET键 '，显示‘JoG-' 按:住‘^键'直至显示‘rEAdy '按;住‘＜键'直至显示‘Sr-V on '按; 住‘ ^键'电机反时针旋转，按‘V电 '机顺时针旋转，其转速可由参数Pr57 设定。
按‘SET键 '结束。
2. 三菱伺服内部速度控制方式COM ＋（7脚）接＋12～24VDC,COM- （41脚）接该直流电源地；SRV －ON （29脚）接COM-; 参数No.53、No.05 设置为1：（注此类参数修改后应写入EEPROM, 并重新上电）调节参数No.53, 即可使电机转动。
参数值即为转速，正值反时针旋转，负值顺时针旋转。
3. 三菱伺服位置控制方式COM ＋（7脚）接＋12～24VDC,COM- （41脚）接该直流电源地；SRV －ON （29脚）接COM-;PLUS1（3 脚）、SIGN1（5脚）接脉冲源的电源正极（＋5V ）；PLUS2（4脚）接脉冲信号，SIGN （6脚）接方向信号；参数No.02设置为0，No42 设置为3，No43 设置为1；PLUS （4脚）送入脉冲信号，即可使电机转动；改变SIGN2 即可改变电机转向。
伺服电机编码器的调整方法1.确定准确的起始位置：在进行编码器调整之前，首先需要确定准确的起始位置。
这可以通过将电机旋转到已知位置，例如机械限位开关所指示的位置，或者通过其他精确的位置校准工具来实现。
2.选择适当的调整模式：编码器调整通常包括位置校准、角度校准和轴伸缩校准等。
根据具体的应用需求，选择适当的调整模式。
对于大多数应用来说，位置校准是最常用的调整模式。
3.检查编码器信号：在进行调整之前，使用示波器或者其他适当的检测仪器检查编码器信号的质量。
确保信号的稳定性和准确性。
4.编码器分辨率设置：根据具体的应用需求，设置编码器的分辨率。
编码器分辨率表示每个旋转周期内的编码器信号脉冲数。
更高的分辨率可以提高位置测量的精度，但同时也会增加系统的计算和处理负载。
5.校准位置偏差：校准位置偏差是确保伺服电机准确到达期望位置的关键步骤。
这可以通过先将电机旋转到期望位置，然后根据编码器反馈信号进行微调来实现。
6.校准角度误差：校准角度误差是确保伺服电机旋转到期望角度的关键步骤。
在进行角度校准时，通常需要将电机旋转到已知的角度，然后根据编码器反馈信号进行微调。
7.校准轴伸缩误差：在一些应用中，由于温度变化或机械松动等因素，电机轴的长度可能会发生微小变化，进而导致位置误差。
校准轴伸缩误差需要先测量轴的实际长度，然后根据编码器反馈信号进行调整。
8.验证调整效果：在完成编码器调整后，使用适当的测试方法验证调整的效果。
例如，可以反复将电机旋转到不同的位置，然后检查编码器反馈信号是否与期望值相匹配。
总结：调整伺服电机编码器需要先确定准确的起始位置，然后选择适当的调整模式。
通过校准位置偏差、角度误差和轴伸缩误差，调整编码器的准确性。
最后，使用适当的测试方法验证调整的效果。
调整伺服电机编码器的准确性对于实现精确的运动控制十分重要。
伺服电机正反转的调试方法
伺服电机的正反转调试方法如下：
1. 首先，确认电机的供电是否正常，电压和电流是否符合要求。
2. 检查伺服电机的接线是否正确，包括电源线、信号线和地线。
3. 确认伺服控制器的设置是否正确，例如电机类型、工作模式等。
4. 对于带有编码器的伺服电机，可以通过监测编码器信号来验证电机的正反转运动。
在正常工作时，编码器信号应该按照预期的顺序变化。
5. 如果伺服电机还是无法正常运转，可以使用示波器或多用途测试仪等工具来检测控制信号和反馈信号是否正确。
6. 调试过程中，可以尝试改变控制器的参数设置，例如增益、速度限制等，以优化电机的运动性能。
7. 若以上方法仍然无法解决问题，建议咨询伺服电机的制造商或技术支持团队，以获取更专业的帮助和指导。
请注意，以上方法仅供参考，实际调试过程可能因不同的伺服电机型号和控制系统而有所差异。
伺服系统的调试方法伺服系统是现代自动化控制中常用的一种控制系统，广泛应用于机械、电子、航空航天等领域。
为了保证伺服系统的正常运行和优化性能，对其进行调试是非常重要的一环。
本文将介绍一些常用的伺服系统调试方法，帮助读者更好地掌握伺服系统的调试技巧。
一、伺服系统调试前的准备工作在开始伺服系统的调试之前，我们需要对一些基本参数进行设置和确认，以确保调试的顺利进行。
以下是一些常见的准备工作：1. 系统参数设置：包括电机类型、控制器类型、反馈装置类型等。
根据具体的伺服系统配置，选择相应的参数进行设置。
2. 控制器初始化：将控制器恢复至出厂默认设置，清除之前的调试参数，确保控制器处于初始状态。
3. 反馈装置检查：确认反馈装置（如编码器、传感器等）的连接是否正常，检查其工作状态是否正常。
4. 信号线连接确认：检查伺服驱动器与控制器之间的信号线连接是否正确，确保信号的传输畅通。
二、伺服系统调试步骤在进行伺服系统调试时，可以按照以下步骤进行，逐步验证和调整系统的各个参数。
1. 速度环调试：根据伺服系统的要求，设定一个目标速度，观察伺服驱动器是否能够根据设定值输出相应的转速，并调整速度环参数，使得实际输出速度与设定值相匹配。
2. 位置环调试：在速度环调试的基础上，设定一个目标位置，观察伺服系统是否能够准确地运动到目标位置，并调整位置环参数，使得实际位置与设定值误差最小。
3. 稳定性调试：在调试速度和位置环之后，观察伺服系统在不同负载和工作条件下的稳定性。
调整伺服系统的控制参数，提高系统的稳定性和响应速度。
4. 故障诊断：在进行伺服系统调试时，经常会遇到一些问题和故障。
通过系统日志、故障代码等方式，对伺服系统的工作状态进行诊断和排除故障。
5. 性能优化：如果需要进一步提高伺服系统的性能，可以调整一些高级参数，如加速度、减速度、滤波等，使得系统在高速、高精度等要求下能够更好地运行。
三、常见问题及解决方案在伺服系统调试过程中，可能会遇到一些常见的问题和挑战。
伺服系统的校准与调试方法随着科技的进步，伺服系统在工业控制领域扮演着越来越重要的角色。
伺服系统是一种通过控制电机的位置、速度和力来实现精确控制的系统。
在使用伺服系统之前，必须对其进行校准和调试，以确保系统的稳定性和准确性。
本文将介绍伺服系统的校准和调试方法。
一、校准方法1.位置校准位置校准是伺服系统中最常见的校准方法之一。
首先，需要将伺服电机连接到控制器并设置参数。
然后，可以通过以下步骤来进行位置校准：1）将控制器设置为位置校准模式；2）运行伺服电机，使其移动到目标位置；3）使用编码器或传感器来检测电机的实际位置；4）将实际位置与目标位置进行比较，如果存在偏差，则进行调整，直到两者一致。
2.速度校准速度校准是调节伺服系统速度响应的方法。
进行速度校准时，可以按照以下步骤进行操作：1）将控制器设置为速度校准模式；2）运行伺服电机，使其以目标速度旋转；3）使用编码器或传感器来检测电机的实际速度；4）将实际速度与目标速度进行比较，如果存在偏差，则进行调整，直到两者一致。
3.力校准力校准适用于需要控制伺服系统输出力的情况。
以下是力校准的基本步骤：1）将控制器设置为力校准模式；2）对伺服系统施加一个已知的力；3）使用传感器或测力仪来检测输出力的实际值；4）将实际力与目标力进行比较，如果存在偏差，则进行调整，直到两者一致。
二、调试方法1.参数调试参数调试是伺服系统调试中重要的一项任务。
通过调整伺服系统的参数，可以提高系统的性能和稳定性。
以下是参数调试的步骤：1）了解伺服系统的工作原理和参数意义；2）根据系统的要求，逐个调整参数，并观察系统的响应；3）根据观察结果，继续调整参数，直到满足系统性能和稳定性的要求。
2.反馈回路调试反馈回路是伺服系统中一个重要的部分，负责将电机的实际状态返回给控制器。
调试反馈回路可以提高系统的准确性和响应速度。
以下是反馈回路调试的步骤：1）检查反馈传感器的正确连接；2）根据系统的要求，调整反馈参数；3）测试反馈系统的响应，观察是否满足系统的要求；4）如果响应不满足要求，继续调整反馈参数，直到满足要求为止。
台达A系列伺服电机调试步骤调试台达A系列伺服电机的步骤如下：1.硬件准备：确认电源和接地正常，并检查电源电压是否符合伺服电机的要求。
准备所需的调试工具，如示波器、万用表等。
2.连接电源和电机：将伺服电机与适配器或驱动器连接，并将电源线和信号线正确连接。
确保连接正确，避免反极性和短路等问题。
3.电机参数设置：在伺服驱动器中，设置电机的参数，如额定电压、额定电流、脉冲分辨率等。
这些参数应根据电机的规格和要求进行设置，以确保电机能够正常运行。
4.伺服驱动器接线检查：检查伺服驱动器的接线情况，确保电源线、信号线和编码器线等连接正确。
注意查看是否有损坏的线缆或插头等。
5.伺服驱动器参数设置：根据具体的应用需求，设置伺服驱动器的参数。
包括控制模式、倍率、加减速时间、速度限制等。
这些参数的设置会直接影响伺服电机的运动特性。
6.示波器监测：使用示波器监测伺服驱动器的输出信号和电机的运动情况。
通过示波器，可以观察到电机的转矩、速度、位置等参数的变化，以判断伺服系统是否正常工作。
7.动态调试：开始进行动态调试，逐步增加伺服系统的负载并观察其响应。
通过逐步增加负载，可以观察到伺服电机的性能并进行相应的调整。
8.脉冲信号调试：调试脉冲信号的频率、脉冲宽度和脉冲类型等参数。
通过调试脉冲信号，可以改变电机的转速、运动方向和运动步长等。
9.反馈参数调试：根据实际情况调试反馈系统的参数，如位置偏差、速度偏差和合流误差等。
通过调整这些参数，可以提高伺服系统的控制精度。
10.稳定性测试：稳定性测试是调试的最后一步，测试伺服系统在不同负载和运动速度下的稳定性。
通过稳定性测试，可以确定伺服电机是否正常工作，并进行最后的调整和优化。
总结：台达A系列伺服电机调试的步骤包括硬件准备、连接电源和电机、设置电机参数、检查伺服驱动器接线、设置伺服驱动器参数、示波器监测、动态调试、脉冲信号调试、反馈参数调试和稳定性测试。
这些步骤的目的是确保伺服系统能够正常工作并满足实际应用需求。
伺服驱动器参数设置步骤设置伺服驱动器的参数是确保伺服系统正常运行的重要步骤。
以下是一个常用的伺服驱动器参数设置步骤，包括检查硬件接线、调整控制器参数、配置运动参数、调试和测试等。
1.检查硬件接线首先，要确保所有电缆连接正确，包括驱动器与电源的连接、驱动器与控制器的连接、驱动器与伺服电机的连接等。
确保所有的接线牢固可靠，没有松动或短路等问题。
2.调整控制器参数接下来，需要根据厂家提供的手册或技术指导调整控制器的参数。
通常，这些参数包括控制模式、进给倍率、加速度、减速度、使能信号等。
根据具体应用需求，设置合适的参数值。
3.配置运动参数接下来，需要配置伺服驱动器的运动参数。
例如，可以设置驱动器的速度、位置和力矩控制参数。
根据应用的具体需求，可以进一步设置限位保护、过载保护、硬件插补等功能。
4.设置位置参数如果应用需要定位控制，需要设置位置参数。
首先，根据工作台的行程范围，设置好工作台的原点位置。
然后，根据具体需求，设置位置误差补偿、运动速度、加速度和减速度等参数。
5.调试和测试设置完参数后，需要进行调试和测试。
首先，可以使用示教盒或界面软件对驱动器进行手动控制，观察驱动器的运动状态和响应。
可以逐步测试正向运动、反向运动、加速度和减速度控制等功能是否正常。
6.优化参数根据实际应用需求，可能需要进一步优化参数。
例如，可以通过改变速度曲线、加速度曲线、PID参数等来优化系统的性能，提高控制精度和效率。
7.参数保存和备份经过测试和优化后，需要将参数保存在伺服驱动器中，并备份到其他存储介质，以备将来需要调整或更换伺服驱动器时使用。
总结：设置伺服驱动器的参数是确保伺服系统正常运行的重要步骤。
通过检查硬件接线、调整控制器参数、配置运动参数、调试和测试等，可以确保伺服驱动器以准确、高效和安全的方式工作。
不同的应用会有不同的参数设置需求，因此，根据具体应用需求，可能需要进一步优化参数，以达到更好的控制效果。
在设置完参数后，一定要将参数保存并备份，以备将来需要调整或更换伺服驱动器时使用。
伺服电机的6大调试步骤伺服电机可使控制速度，位置精度非常准确，可以将电压信号转化为转矩和转速以驱动控制对象。
伺服电机可应用在是火花机、机械手、精确的机器等方面，通常只要是要有动力源的，而且对精度有要求的一般都可能涉及到伺服电机。
在使用伺服电机之前都要对其进行调试，下面电工学习网小编带领大家学习了解伺服电机的6大调试步骤。
1、初始化参数在接线之前，先初始化参数。
在控制卡上：选好控制方式；将PID参数清零；让控制卡上电时默认使能信号关闭；将此状态保存，确保控制卡再次上电时即为此状态。
在伺服电机上：设置控制方式；设置使能由外部控制；编码器信号输出的齿轮比；设置控制信号与电机转速的比例关系。
一般来说，建议使伺服工作中的最大设计转速对应9V 的控制电压。
2、接线将控制卡断电，连接控制卡与伺服之间的信号线。
以下的线是必须要接的：控制卡的模拟量输出线、使能信号线、伺服输出的编码器信号线。
复查接线没有错误后，伺服电机和控制卡（以及PC）上电。
此时电机应该不动，而且可以用外力轻松转动，如果不是这样，检查使能信号的设置与接线。
用外力转动电机，检查控制卡是否可以正确检测到电机位置的变化，否则检查编码器信号的接线和设置。
3、试方向对于一个闭环控制系统，如果反馈信号的方向不正确，后果肯定是灾难性的。
通过控制卡打开伺服的使能信号。
这是伺服应该以一个较低的速度转动，这就是传说中的“零漂”。
一般控制卡上都会有抑制零漂的指令或参数。
使用这个指令或参数，看电机的转速和方向是否可以通过这个指令（参数）控制。
如果不能控制，检查模拟量接线及控制方式的参数设置。
确认给出正数，电机正转，编码器计数增加；给出负数，电机反转转，编码器计数减小。
如果电机带有负载，行程有限，不要采用这种方式。
测试不要给过大的电压，建议在1V 以下。
如果方向不一致，可以修改控制卡或电机上的参数，使其一致。
4、抑制零漂在闭环控制过程中，零漂的存在会对控制效果有一定的影响，最好将其抑制住。
调零方法，简单而且实用。
但必须把电机拆离设备并依靠设备来进行调试。
试好后再装回设备再可。
事实上经过大量的调零试验，每个伺服电机都有一个角度小于10度的零速静止区域，和350度的高速反转区域，如果你是偶而更换一只编码器，这样的做法确实是太麻烦了，这里有一个很简便的应急方法也能很快搞定。
1：拆下损坏的编码器2：装上新的编码器，并与轴固定。
而使可调底座悬空并可自由旋转，把伺服电机重新连入电路，把机器速度调为零，通电正常后按启动开关后有几种情况会发生，1.伺服电机高速反转，这是由于编码器与实际零位相差太大所致，不必惊慌，你可以把编码器转过一个角度直到电机能静止下来为止。
2.伺服电机在零速指令下处于静止状态，这时你可以小心地先反时针转动编码器，注意：一定要慢，直到电机开始高速反转，记下该位置同时立即往回调至静止区域。
这里要求两手同时操作，一手作旋转，另一手拿好记号笔，记住动作一定要快，也不可慌乱失措，完全没必要，这是正常现象。
然后按顺时针继续缓慢转动直到又一次高速反转的出现，记下该位置并立即往回调至静止区，通过上述调整，你会发现增量式伺服电机其实有一个较宽的可调区域，而这个区域里的中间位置就是伺服电机最大力矩输出点，如果一个电机力矩不足或正反方向运行时有一个方向上力矩不足往往是因为编码器的Z信号削弱或该位置偏离中心所致，即零位发生了偏离，一般重新调整该零位即可。
增量式伺服电机编码器调零方法增量式编码器的输出信号为方波信号，又可以分为带换相信号的增量式编码器和普通的增量式编码器，普通的增量式编码器具备两相正交方波脉冲输出信号A和B，以及零位信号Z；带换相信号的增量式编码器除具备ABZ 输出信号外，还具备互差120度的电子换相信号UVW，UVW各自的每转周期数与电机转子的磁极对数一致。
带换相信号的增量式编码器的UVW电子换相信号的相位与转子磁极相位，或曰电角度相位之间的对齐方法如下：1.用一个直流电源给电机的UV绕组通以小于额定电流的直流电，U入，V 出，将电机轴定向至一个平衡位置；2.用示波器观察编码器的U相信号和Z信号；3.调整编码器转轴与电机轴的相对位置；4.一边调整，一边观察编码器U相信号跳变沿，和Z信号，直到Z信号稳定在高电平上（在此默认Z信号的常态为低电平），锁定编码器与电机的相对位置关系；5.来回扭转电机轴，撒手后，若电机轴每次自由回复到平衡位置时，Z信号都能稳定在高电平上，则对齐有效。
东菱伺服调试步骤及注意事项伺服调试是在工业自动化控制系统中，将伺服电机与控制器进行参数配置和功能测试的过程。
在进行伺服调试时，需要按照一定的步骤进行，同时还要注意一些细节。
下面将详细介绍东菱伺服调试的步骤和注意事项。
一、伺服调试步骤：1.准备工作：选取合适的调试设备、工具和人员，确保工作环境安全、整洁，并对设备进行检查，确保设备无损坏。
2.接线：按照电气图纸将伺服电机与调试设备连接，确保接线正确可靠。
3.功率配置：根据实际应用需要，设置伺服电机的功率参数，包括功率电压、频率等。
4.通信配置：设置伺服电机与控制器之间的通信参数，确保二者能够正常通信。
5.位置校准：将伺服电机安装在合适的位置，并进行位置校准，确保伺服电机能够准确控制位置。
6.参数配置：根据实际应用需要，配置伺服电机的参数，包括速度、加减速度等。
7.功能测试：根据实际应用需求，对伺服电机的功能进行测试，包括运动、停止、回原点等。
8.性能调试：对伺服电机的性能进行调试，包括速度响应、位置精度等。
9.故障排除：如在调试过程中遇到故障，需要及时排除，确保调试顺利进行。
10.参数保存：在调试完成后，将调试好的参数保存，以备正式使用时使用。
二、伺服调试注意事项：1.安全操作：在伺服调试过程中，需要注意安全操作，确保人员和设备的安全。
遵守相关的电气安全规定，正确接线，并戴好相关的防护手套和护目镜。
2.小心触摸：在伺服电机调试过程中，电机会产生较大的电压和电流，需要小心触摸。
尽量避免直接接触伺服电机，特别是在高压电流下。
3.参数配置：在进行参数配置时，需要根据实际应用需求进行合适的设置。
需要注意，不同的应用场景需要不同的参数设置，调试人员需要根据实际情况进行调整。
4.校准位置：在进行位置校准时，需要确保伺服电机安装在合适的位置，并进行准确的校准。
位置校准的准确性直接影响到伺服电机的性能和精度。
5.功能测试：在进行功能测试时，需要按照实际应用需求进行测试。
伺服电机的调试步骤伺服电机的调试步骤
1、初始化参数
在接线之前，先初始化参数。
在控制卡上：选好控制方式；将PID 参数清零；让控制卡上电时默认使能信号关闭；将此状态保存，确保控制卡再次上电时即为此状态。
在伺服电机上：设置控制方式；设置使能由外部控制；编码器信号输出的齿轮比；设置控制信号与电机转速的比例关系。
一般来说，建议使伺服工作中的最大设计转速对应9V 的控制电压。
比如，松下是设置1V 电压对应的转速，出厂值为500，如果你只准备让电机在1000转以下工作，那么，将这个参数设置为111。
2、接线
将控制卡断电，连接控制卡与伺服之间的信号线。
以下的线是必须要接的：控制卡的模拟量输出线、使能信号线、伺服输出的编码器信号线。
复查接线没有错误后，电机和控制卡（以及PC ）上电。
此时电机应该不动，而且可以用外力轻松转动，如果不是这样，检查使能信号的设置与接线。
用外力转动电机，检查控制卡是否可以正确检测到电机位置的变化，否则检查编码器信号的接线和设置
3、试方向
对于一个闭环控制系统，如果反馈信号的方向不正确，后果肯定是灾难性的。
通过控制卡打开伺服的使能信号。
这是伺服应该以一个较低的速度转动，这就是传说中的“零漂”。
一般控制卡上都会有抑制零漂的指令或参数。
使用这个指令或参数，看电机的转速和方向是否可以通过这个指令（参数）控制。
如果不能控制，检查模拟量接线及控制方式的参数设置。
确认给出正数，电机正转，编码器计数增加；给出负数，电机反转转，编码器计数减小。
如果电机带有负载，行程有限，不要采用这种方式。
测试不要给过大的电压，建议在1V 以下。
如果方向不一致，可以修改控制卡或电机上的参数，使其一致。
4、抑制零漂
在闭环控制过程中，零漂的存在会对控制效果有一定的影响，最好将其抑制住。
使用控制卡或伺服上抑制零飘的参数，仔细调整，使电机的转速趋近于零。
由于零漂本身也有一定的随机性，所以，不必要求电机转速绝对为零。
5、建立闭环控制
再次通过控制卡将伺服使能信号放开，在控制卡上输入一个较小的比例增益，至于多大算较小，这只能凭感觉了，如果实在不放心，就输入控制卡能允许的最小值。
将控制卡和伺服的使能信号打开。
这时，电机应该已经能够按照运动指令大致做出动作了。
6、调整闭环参数
细调控制参数，确保电机按照控制卡的指令运动，这是必须要做的工作，而这部分工作，更多的是经验，这里只能从略了。
