伺服电机的调试步骤伺服电机是一种能够根据反馈信号控制位置和速度的电动机。
调试伺服电机主要涉及到参数设置、回路调节以及系统性能测试等方面。
下面是关于伺服电机调试步骤的详细说明。
步骤一：安装布置1.确保伺服电机正确安装到目标设备上，并连接好电源和控制器。
2.检查电机和控制器的接口是否正确连接，并确认连接线松紧适宜。
步骤二：设置控制器参数1.根据伺服电机的技术参数和要求，进行控制器参数的设置，如编码器分辨率、调度频率等。
2.设置控制器的电流限制以及过压、过流等保护参数，以确保电机的安全运行。
步骤三：调节电流环1.首先，先将速度环和位置环的比例增益设置为0，即断开速度反馈和位置反馈，只进行电流环的调节。
2.根据电机的静态工作电流和最大运行电流，逐步增加电流环的比例增益，观察电机运行是否正常，避免产生振荡或过流等异常现象。
3.测量和检查电机的静态电流和冷启动电流，调整电流环的积分增益，尽量减小静态偏差，并提高电机的动态响应性能。
步骤四：调节速度环1.首先，将位置环的比例增益设置为0，仅保持电流环的闭环控制，在此基础上进行速度环的调节。
2.将速度环的比例增益设置为一个较小的初始值，然后逐步增大，以避免过冲和超调。
观察电机的速度响应是否稳定且迅速。
3.根据速度环的实测速度和设定速度，调整速度环的积分增益，以改善电机的速度跟踪和稳定性能。
步骤五：调节位置环1.将位置环的比例增益设置为一个适当的初始值，然后逐步增大。
观察电机的位置跟踪和稳定性能。
2.根据位置环的实测位置和设定位置，调整位置环的积分增益，以改善电机的位置跟踪和稳定性能。
3.根据电机的运行要求，调整位置环的微分增益，以提高系统的稳定性和动态性能。
步骤六：系统性能测试1.进行伺服电机的系统性能测试，如频率响应测试、阶跃响应测试、脉冲响应测试等。
2.根据测试结果，调整和优化伺服电机的各个环节参数，以提高系统的控制精度和动态性能。
步骤七：系统稳定性验证1.在不同工作负荷和工作条件下，对伺服电机进行稳定性验证，观察和记录其动态响应和稳定性能。
伺服电机调试原理伺服电机是一种能够实时控制转速、位置和加速度的电动机。
它通过反馈控制系统，可以根据设定的目标值准确地控制转速和位置，使得电机输出的转速和位置能够精确地满足要求。
伺服电机调试原理主要包括以下几个方面：1. 硬件连接：伺服电机一般由电机、编码器和控制器组成。
首先需要正确地将这些设备进行连接，通常是通过编码器与控制器相连，控制器再与电机相连。
在连接过程中，需要注意接线的正确性和可靠性，避免松动和短路等问题。
2. 编码器设置：编码器是伺服电机反馈控制的关键部分，它能够实时检测电机的转动角度和速度。
在调试过程中，需要根据实际应用需求设置编码器的分辨率和信号类型。
一般来说，分辨率越高，控制精度越高，但也会增加系统的复杂度和成本。
3. 控制器参数调整：控制器是伺服电机控制的核心部分，它根据编码器的反馈信号和设定的目标值来调节电机的转速和位置。
在调试过程中，需要根据实际应用需求调整控制器的参数，如比例增益、积分时间和微分时间等。
不同的参数设置会直接影响伺服系统的动态响应和稳定性。
4. 控制算法选择：伺服电机调试中常用的控制算法主要包括位置控制和速度控制。
在实际应用中，需要根据具体的场景选择合适的控制算法。
对于位置控制要求较高的应用，可以选择基于位置反馈的PID控制算法；对于速度控制要求较高的应用，可以选择基于速度反馈的PI控制算法。
5. 运行状态监测：在调试过程中，需要监测伺服电机的运行状态，包括转速、位置和电流等。
通过实时监测电机的状态，可以及时发现问题并进行调整。
还可以通过监测电机的温度和振动等参数来判断电机的工作状态和寿命。
伺服电机调试原理涉及到硬件连接、编码器设置、控制器参数调整、控制算法选择和运行状态监测等方面。
只有在对这些方面有充分了解并且按照实际需求进行调整，才能保证伺服电机的正常运行和精确控制。
以上是关于伺服电机调试原理的简要介绍，希望能对您有所帮助。
如果您还有其他问题，请随时向我提问。
9交流伺服驱动器原理及调试交流伺服驱动器是现代工业控制系统中广泛应用的一种关键设备。
它通过对交流电源进行调整和控制来驱动伺服电机，从而实现对机械装置的精确控制。
本文将从原理和调试两个方面详细介绍交流伺服驱动器的工作原理和调试方法。
一、交流伺服驱动器的工作原理交流伺服驱动器主要由电源模块、控制模块和功率模块组成。
其工作原理如下：1.电源模块：交流伺服驱动器通过将交流电源转换为直流电源，提供给后续的驱动模块使用。
常见的电源模块有整流电路、滤波电路和电容充电电路等。
2.控制模块：控制模块是交流伺服驱动器的核心部分，主要包括控制算法和控制芯片。
控制算法根据输入的控制信号和反馈信号进行计算，生成驱动电机的控制信号。
控制芯片负责对控制信号进行处理和放大，将其送入功率模块。
3.功率模块：功率模块负责将控制信号转化为驱动电机所需的电流和电压。
常见的功率模块有功率放大器、PWM调制器和功率放大电路等。
二、交流伺服驱动器的调试方法1.确定基本参数：首先需要确定交流伺服驱动器的基本参数，包括电源电压、电机额定电流和速度等。
这些参数对于调试工作具有重要的参考价值。
2.接线调试：正确接线对于交流伺服驱动器的正常工作至关重要。
在接线调试时，应注意电源和地线的连接，确保连接正确且牢固。
3.设置控制参数：设置控制参数是交流伺服驱动器调试的重要一步。
通常需要设置反馈方式、速度和位置环的参数等。
这些参数的设置应根据具体的控制要求进行调整。
4.调试回路：在完成控制参数的设置后，可以进行回路调试。
回路调试主要针对驱动电机的速度和位置等进行调整，以保证控制精度和稳定性。
5.故障排除：在调试过程中，可能会出现一些故障，如电源故障、控制芯片故障等。
对于这些故障，需要依次排除，找出并修复故障点。
总结：通过以上的介绍，我们可以看出，交流伺服驱动器是一种应用广泛的关键设备，具有很高的控制精度和稳定性。
在调试过程中，需要注意接线调试和设置控制参数等步骤，以确保驱动器能够正常工作。
松下伺服电机要调哪些参数详细说明日常生活中，我们所使用的手机、电视机、电脑等，当然也包括机械类产品，使用前都是需要调节好相关参数后，才能更好的方便正常使用，那么松下伺服电机要调哪些参数呢，具体请看下文。
松下伺服电机要调哪些参数具体如下：一、松下伺服电机基本接线。
【1】主电源输入采用220V，从L1、L3接入(实际使用应参照松下伺服操作手册)。
【2】控制电源输入r或t，也可以直接连接220V。
【3】伺服电机接线方式(见松下伺服操作手册第22至23页)，编码器接线(见松下伺服操作手册第24至26页)，切勿接错。
二、松下伺服电机试机步骤。
【1】JOG试机功能：仅按基本接线就可试机。
a.在数码显示为初始状态‘r0’的状态下，按‘SET’键。
b.然后连续按‘MODE’键直至数码显示为‘AF-AcL’。
c.然后按上、下键至‘AF-JoG’。
d.按‘SET’键，显示‘JoG -’:按住‘^’键直至显示‘rEAdy’。
e.按住‘<’键直至显示‘SrV-on’。
f.按住‘^’键电机反时针旋转，按‘V’电机顺时针旋转，其转速可由参数Pr57设定，按‘SET’键结束。
【2】内部速度控制方式。
+(7脚)接+12～24VDC,COM-(41脚)接该直流电源地。
(29脚)接COM-。
c.参数、设置为1(注：此类参数修改后应写入EEPROM,并重新上电)。
调节参数,即可使电机转动。
参数值即为转速，正值反时针旋转，负值顺时针旋转。
【3】位置控制方式。
+(7脚)接+12～24VDC,COM-(41脚)接该直流电源地。
(29脚)接COM-。
(3脚)、SIGN1(5脚)接脉冲源的电源正极(+5V)。
(4脚)接脉冲信号，SIGN(6脚)接方向信号。
e.参数设置为0，No42设置为3，No43设置为1。
(4脚)送入脉冲信号，即可使电机转动;改变SIGN2即可改变电机转向。
g.另外，调整参数、,可改变电机每转所需的脉冲数(即电子齿轮)。
伺服电机的参数调节方法伺服电机作为一种高精度控制器，其参数的调节方法对其性能具有非常重要的影响。
通过恰当地调节电机的参数，可以使其达到更高的精度和响应速度。
在本文中，我们将介绍伺服电机参数调节的方法。
一、伺服电机参数的意义1. 比例增益(KP)比例增益是电机输出与误差之间的比例系数。
它可以调节电机的灵敏度和控制响应速度。
比例增益越大，控制效果越好，但过大会导致震荡和不稳定。
相反，比例增益过小将导致电机偏差过大，精度和响应速度下降。
2. 积分时间(TI)积分时间是指误差累积对输出的影响时间，是衡量电机回归能力的重要参数。
当电机输出大于误差时，积分时间越长，电机响应越大，误差越小。
相反，积分时间过短会导致电机无法稳定工作。
3. 微分时间(TD)微分时间是误差变化速率对电机输出的影响时间，可以调节电机的“智能度”。
在实际应用中，微分时间通常为0.1倍的积分时间。
当微分时间过大时，将导致电机响应迟缓和不稳定。
二、伺服电机参数的调节方法1. 比例增益(KP)参数调节方法（1）先将积分时间和微分时间调节到最小。
（2）逐渐增加比例增益，直到电机出现震荡或不稳定。
此时再将比例增益减小到震荡停止或不稳定的状态。
（3）再次逐渐增加比例增益，直到电机产生震荡或不稳定，并将比例增益减小到震荡停止或不稳定的状态。
（4）重复步骤（3）直到电机稳定工作。
2. 积分时间(TI)参数调节方法（1）先将比例增益和微分时间调节到最小。
（2）逐渐增加积分时间，直到电机达到最佳位置控制。
（3）增加积分时间将导致大的调节误差，如果电机无法达到最佳位置控制，则缩短积分时间。
（4）重复步骤（3）直到电机达到最佳位置控制。
3. 微分时间(TD)参数调节方法（1）先将比例增益和积分时间调节到最小。
（2）逐渐增加微分时间，直到电机达到最佳位置控制。
（3）如果微分时间太长，则会导致电机对小的误差变化过于敏感，从而降低稳定性。
（4）重复步骤（3）直到电机达到最佳位置控制。
交流伺服电机的材料有哪些伺服电机是一种能够通过控制电流来精确控制位置和速度的电动机。
它可以被广泛应用于工业机械、航空航天、医疗设备等领域。
伺服电机的性能和质量很大程度上取决于所使用的材料。
下面将介绍一些常见的伺服电机材料。
1. 铁磁材料：铁磁材料是伺服电机中最常见的材料之一。
它们通常用于制造电机的转子和定子。
铁磁材料具有良好的磁导率和机械强度，能够承受电机高速转动时的离心力和惯性力。
常见的铁磁材料包括硅钢片和钕铁硼等。
2. 磁体材料：磁体材料是用于制造电机的磁体的材料。
磁体是电机中产生磁力的部件，它决定了电机的输出力矩和速度。
常见的磁体材料包括永磁材料和电磁材料。
永磁材料包括钕铁硼、钴磁铁和铁硅铝等。
电磁材料则通过通电产生磁场。
3. 绝缘材料：绝缘材料是用于保护电机内部电气元件的材料。
电机内部的线圈和电子元件需要被绝缘材料包覆，以防止电气短路和漏电。
常见的绝缘材料包括绝缘漆、绝缘纸和绝缘塑料等。
4. 导电材料：导电材料用于制造电机的导线和线圈。
电机的线圈是通过导电材料制造的，导线则将线圈与控制电路连接。
常见的导电材料包括铜和铝等。
5. 轴承材料：轴承材料用于制造电机的轴承，它们负责支撑转子和定子的转动，并减小摩擦和磨损。
轴承材料需要具备良好的耐磨性和耐腐蚀性。
常见的轴承材料包括钢、陶瓷和纤维复合材料等。
6. 冷却材料：伺服电机在工作时会产生大量的热量，需要通过冷却系统来散热。
冷却材料通常用于制造电机的散热器和冷却管道。
常见的冷却材料包括铝合金和铜等。
以上是一些常见的用于制造伺服电机的材料。
不同的电机应用领域和需求会有不同的材料选择，这些选择将影响到电机的性能和可靠性。
正确选择适合的材料是设计和制造高性能伺服电机的重要因素之一。
伺服电机调试手册伺服电机这玩意儿，在现代工业里那可是相当重要！就好像是机器的“动力心脏”，要是调试不好，这机器运转起来可就容易出岔子。
我记得有一次，我去一家工厂帮忙调试伺服电机。
那是一个炎热的夏天，车间里的温度高得吓人，汗水不停地从额头往下淌。
这台机器是新引进的，厂家的技术人员还没来得及培训，工人们就着急要开工。
我到了现场，看到那一堆错综复杂的线路和陌生的控制面板，心里也有点打鼓。
但是没办法，硬着头皮也得上啊！我先仔细地研究了一下说明书和相关资料，然后开始动手调试。
第一步，当然是要检查电机的连接线路，确保没有松动或者接错的地方。
这就像是给人做体检，先得把外在的情况搞清楚。
我拿着万用表，一根线一根线地测，眼睛紧紧盯着表盘上的数字，生怕错过了任何一个小细节。
接着，就是设置参数了。
这可真是个技术活，要根据机器的具体需求来调整转速、扭矩等等。
我一边对照着机器的规格书，一边在控制面板上小心翼翼地输入着数字，每按一次确认键，心里都祈祷着千万别出错。
在调试的过程中，还遇到了一个小插曲。
电机突然发出了一阵异常的响声，吓得旁边的工人都往后退了几步。
我赶紧停下手中的操作，仔细听着声音的来源。
原来是一个螺丝松了，导致电机运转不平衡。
我迅速找到那个螺丝，用扳手拧紧，这才让电机恢复了正常。
调试完之后，还不能马上就说大功告成了。
得进行试运行，观察一段时间，看看电机在各种工况下的表现是否稳定。
这时候，我的心还是悬着的，就怕在试运行的时候又出什么问题。
好在，经过几个小时的努力，这台伺服电机终于调试好了，机器也顺利地运转起来。
看着工人们脸上露出的笑容，我心里那叫一个满足。
下面咱就正式来说说伺服电机调试的那些事儿。
首先，在调试之前，一定要做好充分的准备工作。
把需要用到的工具都准备齐全，像万用表、螺丝刀、扳手这些，可别等到要用的时候才发现没带，那可就抓瞎了。
然后，要对电机的型号、参数、工作环境等有一个清晰的了解。
接下来就是具体的调试步骤啦。
伺服控制器的调试与校准方法伺服控制器是一种用于控制伺服电机运动的设备，它通过对电机的电流、速度和位置进行精确控制，实现对机械系统的运动控制。
为了确保伺服控制器的正常工作，需要对其进行调试与校准。
本文将介绍伺服控制器调试与校准的方法。
首先，伺服控制器的调试是必要的。
调试的目的是确保伺服控制器的硬件和软件配置正确，各个参数设置合理。
下面是一些常见的调试步骤：1. 检查硬件连接：确保伺服控制器与伺服电机之间的电缆连接稳固，并检查电源供应是否正常。
2. 电机参数设置：根据实际情况，设置伺服控制器中的电机参数，如电机型号、额定电压、额定电流等。
3. 控制模式选择：选择合适的控制模式，常见的有位置控制、速度控制和力矩控制等。
4. 控制参数调节：根据实际需求，调节伺服控制器中的控制参数，如位置环PID参数、速度环PID参数等。
5. 反馈检测：使用示波器或其他仪器，检测伺服电机的转速、位置等反馈信号是否准确。
调试完成后，需要进行校准以提高伺服控制器的精度和稳定性。
下面是一些常见的校准方法：1. 零点校准：将伺服电机调至机械系统的零位位置，然后进行零点校准。
这样可以确保伺服电机在零位位置时输出为零。
2. 压力校准：对于力矩控制模式的伺服控制器，需要进行压力校准。
通过施加一定的外力，检查伺服电机输出的力矩是否与预期相符。
3. 速度校准：通过测量伺服电机的转速，根据设定值和反馈值之间的差异，调整速度环的参数，使得电机的输出速度与设定值一致。
4. 位置校准：对于位置控制模式的伺服控制器，需要进行位置校准。
将伺服电机移动到预定位置，然后将实际位置与预定位置进行比较，调整位置环的参数，使得电机的输出位置与预定位置精确匹配。
在进行校准时，需要注意以下几点：1. 校准过程中要确保机械系统处于稳定状态，避免外界干扰。
2. 校准时要注意安全，避免伺服电机超出工作范围导致机械系统受损或人身伤害。
3. 根据校准结果，适时调整伺服控制器的参数，以达到理想的控制效果。
伺服系统的校准与调试方法随着科技的进步，伺服系统在工业控制领域扮演着越来越重要的角色。
伺服系统是一种通过控制电机的位置、速度和力来实现精确控制的系统。
在使用伺服系统之前，必须对其进行校准和调试，以确保系统的稳定性和准确性。
本文将介绍伺服系统的校准和调试方法。
一、校准方法1.位置校准位置校准是伺服系统中最常见的校准方法之一。
首先，需要将伺服电机连接到控制器并设置参数。
然后，可以通过以下步骤来进行位置校准：1）将控制器设置为位置校准模式；2）运行伺服电机，使其移动到目标位置；3）使用编码器或传感器来检测电机的实际位置；4）将实际位置与目标位置进行比较，如果存在偏差，则进行调整，直到两者一致。
2.速度校准速度校准是调节伺服系统速度响应的方法。
进行速度校准时，可以按照以下步骤进行操作：1）将控制器设置为速度校准模式；2）运行伺服电机，使其以目标速度旋转；3）使用编码器或传感器来检测电机的实际速度；4）将实际速度与目标速度进行比较，如果存在偏差，则进行调整，直到两者一致。
3.力校准力校准适用于需要控制伺服系统输出力的情况。
以下是力校准的基本步骤：1）将控制器设置为力校准模式；2）对伺服系统施加一个已知的力；3）使用传感器或测力仪来检测输出力的实际值；4）将实际力与目标力进行比较，如果存在偏差，则进行调整，直到两者一致。
二、调试方法1.参数调试参数调试是伺服系统调试中重要的一项任务。
通过调整伺服系统的参数，可以提高系统的性能和稳定性。
以下是参数调试的步骤：1）了解伺服系统的工作原理和参数意义；2）根据系统的要求，逐个调整参数，并观察系统的响应；3）根据观察结果，继续调整参数，直到满足系统性能和稳定性的要求。
2.反馈回路调试反馈回路是伺服系统中一个重要的部分，负责将电机的实际状态返回给控制器。
调试反馈回路可以提高系统的准确性和响应速度。
以下是反馈回路调试的步骤：1）检查反馈传感器的正确连接；2）根据系统的要求，调整反馈参数；3）测试反馈系统的响应，观察是否满足系统的要求；4）如果响应不满足要求，继续调整反馈参数，直到满足要求为止。

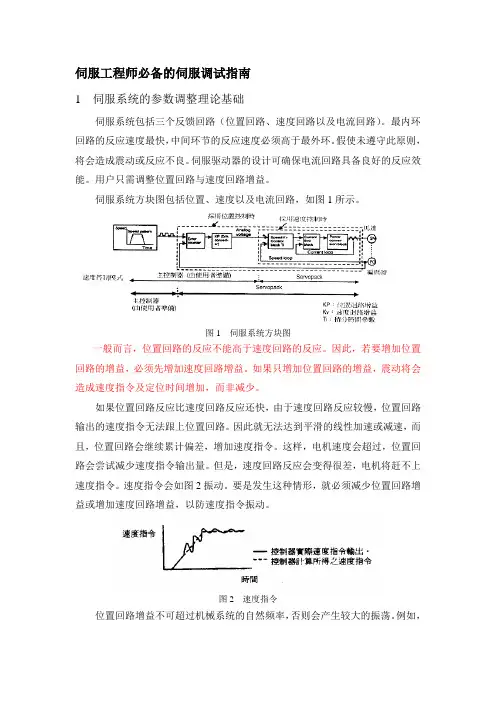

伺服工程师必备的伺服调试指南1 伺服系统的参数调整理论基础伺服系统包括三个反馈回路（位置回路、速度回路以及电流回路）。
最内环回路的反应速度最快，中间环节的反应速度必须高于最外环。
假使未遵守此原则，将会造成震动或反应不良。
伺服驱动器的设计可确保电流回路具备良好的反应效能。
用户只需调整位置回路与速度回路增益。
伺服系统方块图包括位置、速度以及电流回路，如图1所示。
图1 伺服系统方块图一般而言，位置回路的反应不能高于速度回路的反应。
因此，若要增加位置回路的增益，必须先增加速度回路增益。
如果只增加位置回路的增益，震动将会造成速度指令及定位时间增加，而非减少。
如果位置回路反应比速度回路反应还快，由于速度回路反应较慢，位置回路输出的速度指令无法跟上位置回路。
因此就无法达到平滑的线性加速或减速，而且，位置回路会继续累计偏差，增加速度指令。
这样，电机速度会超过，位置回路会尝试减少速度指令输出量。
但是，速度回路反应会变得很差，电机将赶不上速度指令。
速度指令会如图2振动。
要是发生这种情形，就必须减少位置回路增益或增加速度回路增益，以防速度指令振动。
图2 速度指令位置回路增益不可超过机械系统的自然频率，否则会产生较大的振荡。
例如，机械系统若是连接机器人，由于机器的机械构造采用减低波动的齿轮，而机械系统的自然频率为10~20Hz ，因此其刚性很低。
此时可将位置回路增益设定为10至20(1/s)。
如果机械构造系统是晶片安装机、IC 黏合机或高精度工具机械，系统的自然频率为70Hz 以上。
因此，可将位置回路增益设定为70(1/s)或更高。
需要很快的反应时，不只是要确保采用的伺服系统（控制器、伺服驱动器、电机以及编码器）的反应，而且也必须确保机械系统具备高刚性。
1.1交流伺服系统相关参数的设定速度回路增益主要用以决定速度回路的反应速度。
在机械系统不震动的前提下，参数设定的值愈大，反应速度就会增加。
如果负载惯量比设定的正确，速度回路增益的值就可以达到预想数值。
伺服电机调节方法
调节伺服电机的方法会有一些不同，具体取决于所使用的伺服电机的型号和控制系统。
以下是一个一般的调节方法，供参考：
1. 确定目标：首先，需要确定希望伺服电机实现什么样的运动或控制应用。
根据目标，调节参数将会有所不同。
2. 参数设置：根据伺服电机的参数手册和控制系统的说明，设置伺服电机的参数。
这些参数可能包括：位置回差、加速度、减速度、速度、位置环控制参数等。
不同的控制系统可能有不同的参数设置方式，例如通过面板、软件或者命令行。
3. 零点设定：根据实际情况，设定伺服电机的零点位置。
这可以通过手动调节伺服电机到所需位置，然后将此位置设定为零点。
4. 运动测试：进行一系列的运动测试，观察伺服电机是否能够完成所需的运动，并且运动是否平滑。
如果发现问题，可以通过调整参数来进行优化。
5. 反馈调整：根据运动测试的结果，可能需要调整伺服电机的反馈控制回路。
例如，根据实际位置和目标位置之间的差异，调整位置环控制参数，使控制更加准确。
6. 稳定性调整：根据实际情况，调整伺服电机的稳定性。
这可以通过增加或减少伺服电机的增益来实现。
增加增益可以提高控制的响应速度，但可能会导致系统不稳定；减少增益可以提
高系统的稳定性，但可能会降低控制的响应速度。
7. 再次测试：最后，进行一次综合性的测试，确认伺服电机能够按照预期进行运动。
请注意，以上仅为一般的调节方法，具体调整方法可能会因伺服电机的型号、控制系统和应用需求而有所不同。
强烈建议参考伺服电机的用户手册和控制系统说明进行实际操作，并在需要时咨询专业人士的建议。
伺服电机的调试方法介绍1、初始化参数在接线之前，先初始化参数。
在控制卡上：选好控制方式；将PID参数清零；让控制卡上电时默认使能信号关闭；将此状态保存，确保控制卡再次上电时即为此状态。
在伺服电机上：设置控制方式；设置使能由外部控制；编码器信号输出的齿轮比；设置控制信号与电机转速的比例关系。
一般来说，建议使伺服工作中的最大设计转速对应9V的控制电压。
比如，山洋是设置1V电压对应的转速，出厂值为500，如果你只准备让电机在1000转以下工作，那么，将这个参数设置为111。
2、接线将控制卡断电，连接控制卡与伺服之间的信号线。
以下的线是必须要接的：控制卡的模拟量输出线、使能信号线、伺服输出的编码器信号线。
复查接线没有错误后，电机和控制卡(以及PC)上电。
此时电机应该不动，而且可以用外力轻松转动，如果不是这样，检查使能信号的设置与接线。
用外力转动电机，检查控制卡是否可以正确检测到电机位置的变化，否则检查编码器信号的接线和设置。
3、试方向对于一个闭环控制系统，如果反馈信号的方向不正确，后果肯定是灾难性的。
通过控制卡打开伺服的使能信号。
这是伺服应该以一个较低的速度转动，这就是传说中的“零漂”。
一般控制卡上都会有抑制零漂的指令或参数。
使用这个指令或参数，看电机的转速和方向是否可以通过这个指令(参数)控制。
如果不能控制，检查模拟量接线及控制方式的参数设置。
确认给出正数，电机正转，编码器计数增加；给出负数，电机反转转，编码器计数减小。
如果电机带有负载，行程有限，不要采用这种方式。
测试不要给过大的电压，建议在1V以下。
如果方向不一致，可以修改控制卡或电机上的参数，使其一致。
4、抑制零漂在闭环控制过程中，零漂的存在会对控制效果有一定的影响，最好将其抑制住。
使用控制卡或伺服上抑制零飘的参数，仔细调整，使电机的转速趋近于零。
由于零漂本身也有一定的随机性，所以，不必要求电机转速绝对为零。
5、建立闭环控制再次通过控制卡将伺服使能信号放开，在控制卡上输入一个较小的比例增益，至于多大算较小，这只能凭感觉了，如果实在不放心，就输入控制卡能允许的最小值。
交流伺服驱动器原理及调试伺服驱动器是控制伺服电机运动的关键元件之一、它通过接收指令信号，控制电机旋转角度和速度，以实现精确运动控制。
本文将详细介绍伺服驱动器的基本原理和调试方法。
一、伺服驱动器原理伺服驱动器主要由电源模块、控制模块和功率模块组成。
1.电源模块：伺服驱动器需要提供恒定的直流电压来供电，电源模块负责将交流电转换为适宜的直流电压，并提供给控制模块和功率模块。
2.控制模块：控制模块接收来自外部的控制信号，根据信号的特点确定电机转动的速度和角度。
通常，该模块包括信号接收、信号处理和信号解析等功能。
3.功率模块：功率模块根据控制模块的指令，控制电机的转速和转向。
它通过控制电机的电流和电压，确保电机按预定的速度和角度运动。
伺服驱动器工作的基本原理是：控制模块接收来自主控制器的指令信号，通过信号处理和解析，确定电机的转速和角度。
然后，控制模块将控制指令转化为控制信号，通过功率模块将信号发送给电机。
电机根据电流和电压的变化，以预定的速度和角度运动。
二、伺服驱动器调试方法伺服驱动器的调试对于保证电机的正常运行至关重要。
以下为基本的调试步骤和方法：1.电源设置：为避免电压或电流波动对电机运行的影响，需要调整电源模块的输出电压和电流。
一般情况下，伺服驱动器需要稳定的直流电源供应。
2.信号接收设置：根据伺服驱动器的规格要求，设置信号接收模块。
这是确保控制模块能够准确接收和处理主控制器发出的指令信号的关键。
3.参数设置：在调试过程中，需要根据具体要求，设置伺服驱动器的工作参数，包括速度范围、加减速时间和电流限制等。
4.速度和角度调整：通过主控制器发送指令信号，观察电机的实际转速和角度。
根据实际情况，适当调整控制模块的参数，以达到所需的运动精度和速度。
5.反馈调整：伺服驱动器通常都配备有反馈系统（如编码器），用于实时检测电机的转速和位置。
根据反馈信号，可以调整控制模块的参数，以消除误差和稳定电机的运动。
6.故障诊断：在调试过程中，有时会遇到一些故障，如电机无法运转、速度不稳定等。
高创伺服电机调试方法一、概述伺服电机是一种高性能的电机，可以实现精确控制和位置反馈。
在工业自动化领域中，伺服电机被广泛应用于各种机器人、数控设备、自动化生产线等场合。
但是，在使用伺服电机时，需要对其进行调试和优化，以达到最佳的性能和效果。
本文将介绍高创伺服电机的调试方法，包括硬件连接、软件设置、参数调整等方面。
通过本文的指导，读者可以了解如何正确地进行高创伺服电机的调试，并获得最佳的性能和效果。
二、硬件连接在开始调试前，需要先进行硬件连接。
高创伺服电机通常包括驱动器和电机两部分。
以下是具体步骤：1.将驱动器与电源连接：将驱动器的AC输入端口连接到交流220V电源上，并检查是否有漏电等安全隐患。
2.将驱动器与电机连接：将驱动器的输出端口与伺服电机的输入端口相连。
注意检查接线是否牢固，并避免接线错误。
3.连接编码器：如果使用了编码器，则需要将编码器与驱动器相连。
具体方法可参考产品说明书。
4.连接控制器：将控制器与驱动器相连，以实现对伺服电机的控制和调试。
具体方法可参考产品说明书。
三、软件设置在进行硬件连接后，需要进行软件设置。
高创伺服电机通常使用专用的调试软件，以下是具体步骤：1.安装调试软件：将调试软件安装到计算机上，并确保计算机与控制器相连。
2.打开调试软件：打开调试软件，并选择对应的伺服电机型号和参数。
3.设置运行模式：根据实际需求，选择合适的运行模式，如位置模式、速度模式等。
4.配置参数：根据实际情况，配置合适的参数，包括PID参数、限位参数、过载保护等。
5.测试运行：在完成以上设置后，进行测试运行，并进行数据记录和分析。
如果发现问题，则需要重新配置参数或修改硬件连接。
四、参数调整在进行软件设置后，需要对伺服电机的参数进行调整。
以下是具体步骤：1.设置PID参数：PID是伺服电机中最关键的参数之一。
通过合理地设定PID参数，可以实现精确的位置控制和速度控制。
具体方法可参考产品说明书或相关资料。
伺服控制系统的参数调试方法伺服控制系统是一种常用的自动控制系统，广泛应用于工业生产和机械设备中。
参数调试是确保伺服控制系统正常运行的关键环节。
本文将介绍一种常用的伺服控制系统参数调试方法，帮助读者更好地理解和应用于实际工作中。
一、理论基础在进行伺服控制系统参数调试之前，我们首先需要了解一些基本的理论知识。
1. 伺服控制系统概述伺服控制系统是一种闭环控制系统，由伺服驱动器、伺服电机和反馈装置组成。
其工作原理是通过将反馈信号与设定值进行比较，计算并调整输出信号，使得反馈信号能够与设定值达到一致。
2. 参数调试的重要性伺服控制系统的参数调试是确保系统性能稳定的关键步骤。
合理调试参数可以使系统响应速度更快、稳定性更高，提高系统的性能和运行效率。
二、参数调试方法下面是一种常用的伺服控制系统参数调试方法，供参考。
1. 初始参数设定首先，我们需要根据系统要求和设备特性进行初始参数设定。
一般来说，涉及到的参数主要包括比例增益、积分时间、洛伦兹滤波器等。
2. 振荡法调试比例增益比例增益是伺服控制系统中最重要的参数之一。
可以通过振荡法来调试比例增益。
振荡法调试的步骤如下：(1) 将伺服系统设为位置控制模式，并将比例增益设为较小的值。
(2) 在设定值位置上施加一个跳变的阶跃信号，观察系统响应的振荡情况。
(3) 根据振荡的幅值和周期，逐步增大比例增益，直到出现稳定的系统响应。
3. 调试积分时间在一般情况下，比例增益和积分时间是密切相关的。
在调试比例增益的基础上，我们可以通过调试积分时间来进一步优化系统的性能。
调试积分时间的步骤如下：(1) 将伺服系统设为速度控制模式。
(2) 在设定值速度上施加一个跳变的阶跃信号，观察系统响应的过程。
(3) 根据系统的超调量和调整时间，逐步增大积分时间，直到系统的响应达到理想状态。
4. 调试其他参数除了比例增益和积分时间外，还可以根据实际需求调试其他参数，如洛伦兹滤波器的参数、闭环带宽等。
安川伺服调试1、安川伺服在低刚性（1～4）负载应用时，惯量比显得非常重要，以同步带结构而论，刚性大约在1～2（甚至1以下），此时惯量比没有办法进行自动调谐，必须使伺服放大器置于不自动调谐状态；2、惯量比的范围在450～1600之间（具体视负载而定）3、此时的刚性在1～3之间，甚至可以设置到4；但是有时也有可能在1以下。
4、刚性：电机转子抵抗负载惯性的能力，也就是电机转子的自锁能力，刚性越低，电机转子越软弱无力，越容易引起低频振动，发生负载在到达制定位置后左右晃动；刚性和惯量比配合使用；如果刚性远远高于惯量比匹配的范围，那么电机将发生高频自激振荡，表现为电机发出高频刺耳的声响；这一切不良表现都是在伺服信号（SV-ON）ON并且连接负载的情况下。
5、发生定位到位后越程，而后自动退回的现象的原因：位置环增益设置的过大，主要在低刚性的负载时有此可能，。
6、低刚性负载增益的调节：A、将惯量比设置为600；B、将Pn110设置为0012；不进行自动调谐C、将Pn100和Pn102设置为最小；D、将Pn101和Pn401设置为刚性为1时的参数E、然后进行JOG运行，速度从100～500；F、进入软件的SETUP中查看实际的惯量比；G、将看到的惯量比设置到Pn103中；H、并且自动设定刚性，通常此时会被设定为1；I、然后将SV－ON至于ON，如果没有振荡的声音，此时进行JOG运行，并且观察是否电机产生振荡；如果有振荡，必须减少Pn100数值，然后重复E、F重新设定转动惯量比；重新设定刚性；注意此时刚性应该是1甚至1以下；J、在刚性设定到1时没有振荡的情况下，逐步加快JOG速度，并且适当减少Pn305、Pn306（加减速时间）的设定值；K、在多次800rpm以上的JOG运行中没有振荡情况下进入定位控制调试；L、首先将定位的速度减少至200rpm以内进行调试M、并且在调试过程中不断减少Pn101参数的设定值；N、如果调试中发生到达位置后负载出现低频振荡现象，此时适当减少Pn102参数的设定值，调整至最佳定位状态；O、再将速度以100～180rpm的速度提高，同时观察伺服电机是否有振动现象，如果发生负载低频振荡，则适当减少Pn102的设定值，如果电机发生高频振荡（声音较尖锐）此时适当减少Pn100的设定值，也可以增加Pn101的数值；P、说明：Pn100 速度环增益 Pn101 速度环积分时间常数 Pn102 位置环增益 Pn103 旋转惯量比 Pn401 转距时间常数7、再定位控制中，为了使低刚性结构的负载能够减少机械损伤，因此可以在定位控制的两头加入一定的加减速时间，尤其是加速时间；通常视最高速度的高低，可以从0.5秒设定到2.5秒（指：0到最高速的时间）。
