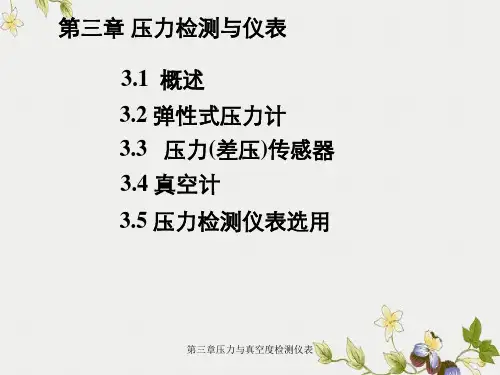

第三章压力与真空度检测仪表

第三章压力与真空度检测仪表

管子的自由端B封闭,另一端固定
在接头9上。
第三章压力与真空度检测仪表
3.2.3 弹簧管压力计 (2).工作原理(单圈弹簧管) 通入压力p后,椭圆形截面在p作用下将趋于圆形,使自由 端B产生位移,且与p的大小成正比(具有线性刻度)。所以 只要测得B点的位移量,就能反映压力p的大小。
第三章压力与真空度检测仪表
p表压 = p绝对压力- p大气压力
真空度(负压):当被测压 P绝对压力 力低于大气压力时,大气 压力和绝对压力之差,即
P表压 P真空度 P绝对压力
大气压力线 绝对压力的零线
p真空度 = p大气压力 - p绝对压力
绝对压力、表压、负压（真空度）的关系
压力仪表测量的为表压第三或章压真力与空真空度度检。测仪表
3.2.3 弹簧管压力计
分单圈和多圈;按用途分普通压力表.耐腐蚀氨用压力表.
禁油氧气压力表。它们外形和结构相同,只是材料不同。
(1).结构
1—弹簧管; 2—拉杆; 3—扇形齿轮; 5--指针;
4—中心齿轮; 6—面板;
7—游丝; 8—调节螺钉;
9—接头。
弹簧管1是测量元件,是一根弯成
270°的椭圆截面的空心金属管。
第三章压力与真空度检测仪表
3.2.2 测量原理 根据虎克定律,弹性元件在一定范围内变形与所受外力 成正比,即: x= pA/C p—压力,Pa； A—承受压力的有效面积,m2； C—弹性元件的刚度系数。 测量原理:弹性元件材料、尺寸等确定后,则弹性元件产生 拉伸或压缩位移x与被测压力p成正比。
第三章压力与真空度检测仪表
第三章压力与真空度检测仪表
3.2.1 弹性元件 (2). 弹性膜片 由具有弹性的金属或非金属片构成,在压力作用下能产生 变形。

各种压力表详细教程

各种压力表详细教程
专利号：ZL99205755.8 一般压力表最大过压为1.3倍量程（瞬时），如果 大于此数值弹簧管将永久变形，导致仪表损坏。 而工业测量环境多种多样，有时最大工作压力大于 操作压力很多，同时为了保证读数准确，量程又不 能选择过大，这样就会有工作压力大于量程的现象。 过压保护器正是为此开发的。 它的结构中含有柱塞（膜片）结构，当工作压力大 于设定点时，柱塞（膜片）紧紧把通道堵死，这样 高压不会传递到压力表，起到了保护压力表的作用。
第二章
压力表种类
1．弹簧管压力表的结构及工作原理
表罩
表壳
表针 弹性元件
封口片 连杆 表盘 接头
C-型管断面示意图
一般压力表的工作原理是:弹簧管在压 力和真空的作用下，产生弹性变形引起管 端位移，其位移通过机械传动机构（连杆 和机芯）进行放大，传递给指示装置，再 由指针在表盘上偏转指示出压力或真空值。
压力表误差表
〈压力表误差表〉
JB/T9277 – 99
8．被测压力的特征
从测量的角度看，根据被测压力隋时间有无变化的特征， 可把被测压力分为静压和动压两种。为了避免和流体力学中的 静压和动压相混淆，特把此处提到的静力叫做静定压力，把动 压叫变动压力，又把变动压力分为狭义的变动压力和脉动压力。 不隋时间变化的压力叫静定压力。当然绝对不变的压力也是不 可能的，因而规定压力隋时间的变化，每分钟不大于压力表分 度值的5％，则称之为静压力。 压力隋时间的变化而变动，且每分钟的变动量大于压力表分度 值的5％，此时的压力称之为动压力。 压力隋时间的变化而作周期性的变动的压力称之为脉动压力。
2．常用压力单位
（1）工程大气压（at,kgf/cm2） 工程大气压曾是工程技术中应用最广泛的一种压力单位。工程大气压是指1公斤力垂直作用在1平方厘米的单位面积上所产生的压力。 1kgf/cm2 ＝ 98066.5Pa， 1Pa ＝1.01972×10-5 kgf/cm2; 1MPa＝10.1972 kgf/cm2。 （2）毫米水柱（mmH2O） 1毫米水柱是指当温度为40C，水的密度为1g/cm3，重力加速度为980.665cm/s2条件下1毫米水柱高度所产生的压力值。 国外有的将mmH2O写成mmWater。 1mmH2O = 9.80665Pa， 1Pa = 0.1097mmH2O。 （3）毫米汞柱（mmHg） 1毫米汞柱是指当温度为00C，汞的密度值为13.595g/cm3，重力加速度为980.665cm/s2条件下， 1毫米汞柱高度所产生的压力值。 1mmHg ＝ 133.322Pa， 1Pa＝0.0075mmHg。 （4）标准大气压（atm） 标准大气压又称物理大气压，是科学技术中最早采用压力单位。标准大气压是指当温度为00C，汞的密度值为13.595g/cm3，重力加 速度 为980.665cm/s2条件下， 760毫米汞柱高度所产生的压力值。 1atm ＝ 760mmHg ＝ 101325 Pa 。 （5）托（torr） 托是指1个物理大气压的1/760所表示的压力。 1torr ＝ 1mmHg ＝ 133.3224Pa。 （6）巴（bar） 巴是1948年国际计量大会通过的压力单位，西欧国家通用。 巴定义为1巴＝106达因/厘米2（1bar＝106dgh/cm2） 在气象工作中常用毫巴（mmbar）作为压力单位。 1bar ＝ 1000mbar ＝ 105Pa。 （7）磅力平方英寸（bf/in2,psi） 磅力平方英寸是指1磅力垂直作用在1平方英寸面积上所产生的压力。根据习惯不同，英国人习惯用bf/in2作为压力符号，而美国人习 惯用psi为压力符号。 1bf/in2 （ psi） ＝ 6894.76 Pa

各种压力测量表计图例

各种压力测量表计图例

膜片和膜盒diaphragm and diaphragm capsule压力测量仪表中的测压弹性元件。

由金属或非金属材料制成、周边固定而受力后中心可移动的、具有一定型面的薄片称为膜片。

按型面的形状不同膜片可分为平膜片、波纹膜片和球形膜片。

型面平坦无波纹的膜片为平膜片；型面具有同心环形波纹的膜片为波纹膜片。

将两个膜片的外边缘密封而构成的盒体称为膜盒（见图）。

在压力、轴向力作用下，膜片、膜盒均能产生位移。

膜片、膜盒主要用作压力测量仪表的测量元件。

膜盒用于测量微小压力。

膜片用于测量不超过数兆帕的低压；也可用作隔离元件。

在相同的条件下，平膜片位移最小，波纹膜片次之，膜盒最大。

如需更大位移，可将数个膜盒串联成膜盒组。

弹簧管bourdon tube一端封闭的特种成型管，当管内和管外承受不同压力时，则在其弹性极限内产生变形。

弹簧管是压力测量仪表中的一种压力检出元件。

它是用弹性材料制作的、弯成C形、螺旋形和盘簧形等形状的中空管。

最早的弹簧管弯成C形，因为法国人E.波登所发明，故又称波登管，现代仍大量应用。

它的自由端可移动，开口端固定。

管中通入流体，在流体压力作用下，弹簧管发生变形，自由端产生线位移或角位移。

弹簧管的测量范围可由数十千帕至一吉帕以上。

常见的截面形状有椭圆形、扁形、圆形（见图）。

其中扁管适用于低压，圆管适用于高压，盘成螺旋形弹簧管可用于要求弹簧管有较大位移的仪表中。

波纹管bellows压力测量仪表中的一种测压弹性元件。

它是具有多个横向波纹的圆柱形薄壁折皱的壳体，波纹管具有弹性，在压力、轴向力、横向力或弯矩作用下能产生位移。

波纹管在仪器仪表中应用广泛，主要用途是作为压力测量仪表的测量元件，将压力转换成位移或力。

波纹管管壁较薄，灵敏度较高，测量范围为数十帕至数十兆帕。

另外，波纹管也可以用作密封隔离元件，将两种介质分隔开来或防止有害流体进入设备的测量部分。

它还可以用作补偿元件，利用其体积的可变性补偿仪器的温度误差。

各种压力表详细教程ppt课件

各种压力表详细教程ppt课件
真空压力表、绝压压力表等）
.
4
基本技术要求
压力表精度最低要求为±1.6% 压力表测量元件的材料最低要求为316SS 不锈钢。 压力表膜片材质最低要求为316SS 不锈钢。 压力表表壳材质一般不低于304SS 压力表防护等级不低于IP54。 压力表表壳以及膜片里的填充液能工作于 -40°C
.
30
隔膜压力表与膜片压力表的异同
膜片的作用 测量范围
膜片压力表 起弹性敏感元件的作用
最大测量范围为4MPa 最小测量范围为0.001MPa
(1kPa)
隔膜压力表 仅起隔离和传压作用
最大测量范围为60MPa 最小测量范围为0.06MPa
.
31
7．压力表附件
过压保护器
阻尼器
.
仪表阀-2阀 仪表阀-5阀
100mm，150mm直径表外圆直径 不锈钢外壳，罩圈 不锈钢接液材质，并可衬/喷涂PTFE 不锈钢，哈氏合金，蒙耐尔等多种材质膜片 最小量程：0~1000pa 可充油型 精度：±1.6%， ±2.5%
.
22
膜片压力表量程
.
23
3．膜盒压力表测量原理
当被测压力从接头进入膜盒腔 内后，膜盒自由端受压而产生位移， 此位移借助连杆带动机芯中轴转动， 由指针将被测压力值在表盘上指示 出来。
.
11
5．压力表的精度等级
压力表的精度等级是反映压力表与标准仪表进行对比中，指示值与真实值接 近的准确程度。
压力表的精度等级等于最大基本误差与测量上限之比值的百分数。 压力表的精度等级一般标注在表盘上，为了便于表示，习惯上去掉 “%”符
号，只将表示精度等级的数字用“○”括起来。 根据我国压力表标准的规定：一般压力表的精度等级分为：1级； 1.6级；

压力表型号规格汇总

压力表型号规格汇总

2.5
M20*1.5
0～0.16MPa，0～0.1MPa, 0～0.25MPa，0～0.4MPa,
0～0.6MPa 0～1MPa,0～1.6MPa，0～2.5MPa,
0～4MPa，0～6MPa,0～10MPa 0～16MPa,0～25MPa，0～40MPa,
0～60MPa
0～0.16MPa ,0～0.4MPa 0～0.6MPa ,0～1.6MPa
分类型号精度等级连接螺纹规格压力表一般压力表2540m101y60m1415y1001625m2015y1501016y200y250y40z2540m101y60zm1415y60ty60zty100t1625m2015y100zty150t1016y150zt全不锈钢压力表y60bm1415y63by100b1625m2015y103by150by153b耐震压力表yn602540m1415yn60byn60ztyn63byn1001625m2015yn100byn100ztyn103byn150yn150byn150ztyn153b膜盒压力表ye10025m2015ye15025m2015ye100b25m2015膜片压力表ypf100a25m2015ypf100b25m2015ypf100bf25ypf150a25m2015ypf150b25m2015ypf150bf25电阻远传压力表ytz15016m2015电接点压力表yxc100116m2015yxc1002yxc1001ztyxc1002ztyxc1501yxc1502yxc1501ztyxc1502zt特殊用途压力表yts10015m2015yts150ytu100sytu150sy4001006mpa01015mpa0103mpa0105mpa0109mpa0115mpa0124mpa0016mpa001mpa0025mpa004mpa006mpa01mpa016mpa025mpa04mpa06mpa010mpa016mpa025mpa040mpa060mpa0100mpa2540006mpa01mpa016mpa025mpa04mpa06mpa010mpa016mpa025mpa040mpa060mpa0016mpa001mpa0025mpa004mpa006mpa01mpa016mpa025mpa04mpa06mpa010mpa016mpa025mpa040mpa060mpa10160016mpa004mpa006mpa016mpa04mpa06mpa016mpa001mpa0025mpa01mpa025mpa010mpa025mpa1016016kpa04kpa010kpa025kpa040kpa250kpa60kpa160kpa250kpa0808kpa22kpa33kpa88kpa2020kpa025kpa06kpa016kpa160

第五章压力测量及其仪表

第五章压力测量及其仪表

活塞式压力表
工作原理：加压泵压缩活塞内 的介质，使其具有压力P，这个压 力作用到活塞的有效面积F上形成 向上的作用力FP，当此力与活塞、 承重盘、砝码的总重量G平衡时， 那么介质的压力P=G/F，F为有效 面积，活塞压力计的有效面积在 铭牌或检定书上给出，一般为 1cm2、0.1cm2。
分类：①应变片：受压时，电阻的尺寸L、S发
生变化，引起电阻的变化。 ②半导体扩散硅：在压力的作用下，电阻
率发生变化。 通常半导体扩散硅电阻变化的灵敏度要远远高
于应变片，大约为100倍。
第五节 压力检测仪表的选择与校验
一．压力检测仪表的选择
①测压范围，②被测介质的物理化学性 质，③测试精度要求。
2. 重力加速度变化的影响及修正
标准重力加速 度下的工作液
柱高度
hn

g gn
h
使用地点的工 作液柱高度
3．毛细现象的影响 为了减少该误差，通常要求测量管的内径一 般不小于10mm。
问题？
1. 斜管式微压计用水作介质，可以吗？
2. 液柱式压力计，水作工作介质，为了便于读 数，在水中加入红墨水，可以吗？
简化为： P gh2
直管
存在问题？
三、斜管式压力计
主要用于测量微小的压力、负压和压
差。为了减少读数的相对误差，拉长
液柱，将测量管倾斜放置。
P1
h2 l sin a
P2
L
h1 A1
lA2

h1

A2 A1
l
h1
h2
(1h1
h2h)2)Pggg( (AAAA(12h12l1llhls2si)ninaa)g)(ggAA12
即1n的力垂直均匀作用在1m2的面积上所形成的压力值为的面积上所形成的压力值为1pa21222kgm1pa1nm11kgmsms?????二压力的表示方法?绝对压力pj?大气压力pd?表压力pbpbpjpd?真空度pz负压pzpdpj三压力的单位?过去采用的压力单位工程大气压力过去采用的压力单位工程大气压力kgfcm2毫米汞柱mmhg毫米水柱mmh2o物理大气压atm巴barpsi等均应改成法定计量单位帕

就地压力表

就地压力表

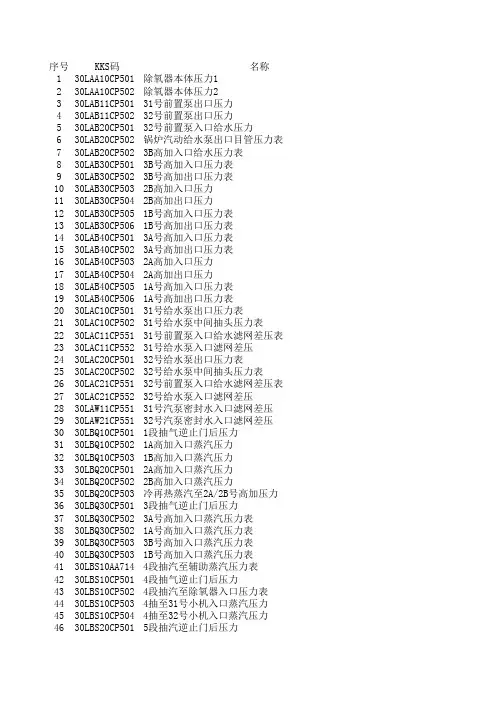

序号KKS码名称130LAA10CP501除氧器本体压力1230LAA10CP502除氧器本体压力2330LAB11CP50131号前置泵出口压力430LAB11CP50232号前置泵出口压力530LAB20CP50132号前置泵入口给水压力630LAB20CP502锅炉汽动给水泵出口目管压力表730LAB20CP5023B高加入口给水压力表830LAB30CP5013B号高加入口压力表930LAB30CP5023B号高加出口压力表1030LAB30CP5032B高加入口压力1130LAB30CP5042B高加出口压力1230LAB30CP5051B号高加入口压力表1330LAB30CP5061B号高加出口压力表1430LAB40CP5013A号高加入口压力表1530LAB40CP5023A号高加出口压力表1630LAB40CP5032A高加入口压力1730LAB40CP5042A高加出口压力1830LAB40CP5051A号高加入口压力表1930LAB40CP5061A号高加出口压力表2030LAC10CP50131号给水泵出口压力表2130LAC10CP50231号给水泵中间抽头压力表2230LAC11CP55131号前置泵入口给水滤网差压表2330LAC11CP55231号给水泵入口滤网差压2430LAC20CP50132号给水泵出口压力表2530LAC20CP50232号给水泵中间抽头压力表2630LAC21CP55132号前置泵入口给水滤网差压表2730LAC21CP55232号给水泵入口滤网差压2830LAW11CP55131号汽泵密封水入口滤网差压2930LAW21CP55132号汽泵密封水入口滤网差压3030LBQ10CP5011段抽气逆止门后压力3130LBQ10CP5021A高加入口蒸汽压力3230LBQ10CP5031B高加入口蒸汽压力3330LBQ20CP5012A高加入口蒸汽压力3430LBQ20CP5022B高加入口蒸汽压力3530LBQ20CP503冷再热蒸汽至2A/2B号高加压力3630LBQ30CP5013段抽气逆止门后压力3730LBQ30CP5023A号高加入口蒸汽压力表3830LBQ30CP5021A号高加入口蒸汽压力表3930LBQ30CP5033B号高加入口蒸汽压力表4030LBQ30CP5031B号高加入口蒸汽压力表4130LBS10AA7144段抽汽至辅助蒸汽压力表4230LBS10CP5014段抽气逆止门后压力4330LBS10CP5024段抽汽至除氧器入口压力表4430LBS10CP5034抽至31号小机入口蒸汽压力4530LBS10CP5044抽至32号小机入口蒸汽压力4630LBS20CP5015段抽汽逆止门后压力4730LBS20CP5025号低加进气压力表4830LBS30CP5016段抽汽逆止门压力4930LBS30CP5026号低加进气压力5030LCA00CP50131凝泵前凝结水压力5130LCA00CP50232凝泵前凝结水压力5230LCA00CP5055号低加入口压力5330LCA00CP5076号低加入口水压力5430LCA00CP5085号低加入口压力表5530LCA10CP50131凝泵出口压力5630LCA20CP50132凝泵出口压力5730LCA30CP50133凝泵出口压力5830LCE02CP5043号机凝结水喷水至高压疏水扩容器压力5930LCH00CP502高压疏水扩容器压力6030LCH12CP5012A高加正常疏水压力6130LCH12CP5022B高加正常疏水压力6230LCH13CP5013A号高加正常疏水压力表6330LCH13CP5023B号高加正常疏水压力表6430LCJ25CP5018A低加进水水压表6530LCJ25CP5028A低加出口水压力6630LCJ25CP5038B低加出口水压表6730LCJ25CP5048B低加入口水压表6830LCP10CP50131号凝结水输送泵出口压力6930LCP10CP50232号凝结水输送泵出口压力7030MAA02CP501A低压汽封送汽压力（汽机侧）7130MAA02CP502A低压汽封送汽压力（发电机侧）7230MAA02CP503A低压汽封送汽压力（汽机侧）7330MAA02CP504A低压汽封送汽压力（发电机侧）7430MAA20CP50231号小汽轮机排气真空度压力表7530MAA30CP50232号小汽轮机排气真空度压力表7630MAJ20CP50231号真空泵管式换热器出口压力7730MAJ21CP50232号真空泵管式换热器出口压力7830MAJ22CP50233号真空泵管式换热器出口压力7930MAJ50CP5013号机水室真空泵系统真空压力表8030MAV90CP512汽机润滑油冷油器A进油压力8130MAV90CP513汽机润滑油冷油器B进油压力8230MAV91CP506#5顶轴油管压力表8330MAV91CP507#6顶轴油管压力表8430MAV91CP508#7顶轴油管压力表8530MAW13CP501汽封供汽母管压力表（减温器后）8630MAW13CP501低压缸轴封供汽减温后压力8730MAW13CP502汽封回汽母管压力18830MKF01CP501发电机定子冷却水过滤器进口处压力表8930MKF01CP5023号机发电机定子水冷却器入口离子交换器压力9030MKF01CP5033号机发电机定子水冷却器出口离子交换器压力9130MKF01CP50431号定子冷却水泵出口压力表9230MKF01CP50532号定子冷却水泵出口压力表9330MKF01CP507发电机定子冷却水补水减压阀进口压力（带液体）9430MKF01CP508发电机定子冷却水补水减压阀出口压力表9530MKF01CP509发电机定子冷却水入口压力表9630MKG01CP503氢气压力9730MKW01CP501主密封油泵出口压力9830MKW01CP50231号密封油泵出口压力9930MKW01CP50332号密封油泵出口压力10030MKW01CP5043号发电机密封油事故油泵出口压力10130MKW01CP5063号机发电机真空油箱压力10230MKW01CP507汽端密封油压力表10330MKW01CP5093号机发电机密封油差压10430MKW10CP5053号密封油再循环油泵出口压力10530PAB10CP502高压凝汽器循环水出口压力（2）10630PAB10CP503凝汽器循环水进口压力（1）10730PAB10CP504凝汽器循环水进口压力（2）10830PAB20CP501高压凝汽器循环水出口压力（1）10930PGA10CP50131闭式循环冷却水泵进口压力11030PGA10CP50231闭式循环冷却水泵进口压力（内部带液体）11130PGA10CP50332闭式循环冷却水泵进口压力11230PGA10CP50432闭式循环冷却水泵进口压力11330PGA31CP501停机水泵出口压力11430QEB20CP5013号机组汽机厂房内厂用压缩空气母管压力11530XAV10CP50931小机润滑油压力11630XAV20CP50131号小机润滑油主油泵A出口油压表11730XAV20CP502A滤油器进口压力11830XAV20CP50331号小机润滑油主油泵B出口油压表11930XAV20CP50431号小机润滑油直流事故油泵出口压力12030XAV20CP50531小机1号冷油器出口油压力12130XAV20CP506A冷油器进口压力12230XAV20CP50631小机2号冷油器进口油压力12330XAV20CP507A滤油器出口压力12430XAV20CP50831小机邮箱压力12530XAV20CP50932小机润滑油压力12630XAV20CP51031小机1号冷油器出口油压力12730XAV20CP511B冷油器出口压力12830XAV20CP511A冷油器出口压力12930XAV20CP51131小机2号冷油器出口油压力13030XAV30CP50132号小机润滑油主油泵A出口油压表13130XAV30CP502B滤油器进口压力13230XAV30CP50332号小机润滑油主油泵B出口油压表13330XAV30CP50432号小机润滑油直流事故油泵出口压力13430XAV30CP50532小机1号冷油器出口油压力13530XAV30CP506B冷油器进口压力13630XAV30CP50632小机2号冷油器进口油压力13730XAV30CP507B滤油器出口压力13830XAV30CP50832小机邮箱压力13930XAV30CP51032小机1号冷油器出口油压力14030XAV30CP51132小机2号冷油器出口油压力141KOLDP50CP501冲洗水泵出口压力142KOLDP50CP502冲洗水泵出口压力143KOLDP60CP501反冲洗水泵出口压力144KOLDP60CP502反冲洗水泵出口压力145顶轴油母管来油压力146反冲洗泄油压力147#8顶轴油管压力表148#9顶轴油管压力表149#10顶轴油管压力表150高压滤油器压力151反冲洗出口压力152泵进口压力153再生装置入口压力1541号循环泵出口1552号循环泵出口1561号EH油泵出口压力1572号EH油泵出口压力158抗燃油系统压力159大机滤油机进口真空表（VG01）160大机滤油机压力表1（PG01）161大机滤油机压力表2（PG02）162大机滤油机压力表3（PG03）163EH油再生装置入口油压（带液体）164EH油再生装置出口油压（带液体）16531号开式滤水器进口水压（压差变送器正压侧）16631号开式滤水器进口水压（压差变送器负压侧）16732号开式滤水器进口水压（压差变送器正压侧）16832号开式滤水器进口水压（压差变送器负压侧）169汽机润滑油冷油器A出油压力170汽机润滑油冷油器B出油压力171MSP油压172EOP油压173TOP油压174油箱内油压（大机润滑油）175润滑油压力176BOP供润滑油压力17731号前置泵入口给水压力1783号机凝结水至低压疏水扩容器水压17931号水室真空泵补水压力18032号水室真空泵补水压力181发电机定子冷却水过滤器出口处压力表18231凝泵密封水水压18332凝泵密封水水压18433凝泵密封水水压185小机油净化真空压力表1（PG01）186小机油净化真空压力表2（PG02）187小机油净化真空压力表3（PG03）188小机油净化压力表4（PG04）189小机油净化压力表5（PG05）190四抽至辅助蒸汽减温减压器后压力191密封油排烟风机入口压力表19231号小机高压遮断模块入口油压19332号小机高压遮断模块入口油压19431号小机高压遮断模块中间点油压19532号小机高压遮断模块中间点油压19631小机盘车供油压力19732小机盘车供油压力19831小机#1蓄能器压力19931小机#2蓄能器压力20032小机#1蓄能器压力20132小机#2蓄能器压力2025号低压压力2031A高加正常疏水压力2041B高加正常疏水压力2055号低加压力20631号小机轴承润滑油压力20732号小机轴承润滑油压力20831号小机高压抗燃油压力20932号小机高压抗燃油压力2106号低加压力211辅汽至智能换热站供汽管调门后压力212辅汽至磨煤机消防用汽调节门后压力213轴封供汽母管减温器后压力214大机高压遮断模块入口油压力量程安装地点检验合格日期下次检验日期是否划线精度尺盘大小0—2.5MPa 1.61500~2.5MPa 1.60~4MPa 1.61500~4MPa 1.61500~3.5Mpa 1.61000~40MPa 1.60—40MPa 1.61500~60MPa 1.60~60MPa 1.60—60MPa 1.6150 0—60MPa 1.61500~60MPa 1.60~60MPa 1.60~60MPa 1.60~60MPa 1.60—60MPa 1.6150 0—60MPa 1.61500~60MPa 1.60~60MPa 1.60~50MPa 1.61000~25MPa 1.61000~0.5Mpa 1.6100 0—0.5MPa 1.61000~50MPa 1.61000~25MPa 1.61000~0.5Mpa 1.6100 0—0.5MPa 1.61000~2Mpa 1.61000~2Mpa 1.6100 0—16MPa 1.6150 0—25Pa 1.6150 0—25Pa 1.6150 0—25Pa 1.6150 0—25Pa 1.6150 0—10MPa 1.6150 0—6MPa 1.61500~25MPa 1.60~25MPa 1.60~25MPa 1.60~25MPa 1.60—1.6MPa 1.6100 0—2.5MPa 1.6150 0—2.5MPa 1.6150 0—2.5MPa 1.6150 0—2.5MPa 1.6150 0—1MPa 1.61500~1.6MPa 1.60—0.6MPa 1.6150 0—1.6MPa 1.5150 -0.1~0.15Mpa 1.6150 -0.1~0.15Mpa 1.6150 0—6MPa 1.6150 0—6MPa 1.6150 0~5MPa 1.60~6Mpa 1.6150 0~6Mpa 1.6150 0~6Mpa 1.6150 0~4Mpa 1.6150 -0.1~0.5Mpa 1.6150 0—6MPa 1.6150 0—6MPa 1.6150 0~0.6MPa 1.60~0.6MPa 1.60—6MPa 1.6150 0—6MPa 1.6150 0—6MPa 1.6150 0—6MPa 1.6150 0~2.5Mpa M20×1.5 1.6100 0~2.5Mpa M20×1.5 1.6100 0—0.4MPa 1.6150 0—0.4MPa 1.6150 0—0.4MPa 1.6150 0—0.4MPa 1.6150–0.1—0MPa 1.6150–0.1—0MPa 1.6150 -0.1~0.3Mpa 1.6150 -0.1~0.3Mpa 1.6150 -0.1~0.3Mpa 1.6150 0~0.15Mpa 1.6150 0~1Mpa 1.6150 0~1Mpa 1.6150 0~40Mpa 1.6100 0~40Mpa 1.6100 0~40Mpa 1.6100–0.1—0.15MPa 1.6150 0—0.4MPa 1.6150–0.1—0.15MPa 1.6150 0~1Mpa 1.6150 0~1Mpa 1.6150 0~1Mpa 1.6150 0~1.6Mpa 1.6150 0~1.6Mpa 1.6150 0~10Mpa 1.61500~6Mpa 1.6150 0—1MPa 1.6150 0—1MPa0.4150 0~1.6Mpa 1.6150 0~1.6Mpa 1.6100 0~1.6Mpa 1.6100 0~1.6Mpa 1.6100 -0.1~0Mpa 1.6150 0~1.0MPa0.4150 0~0.16Mpa 1.6150 0~1.6Mpa 1.6100 0~1Mpa 1.6150 0~1Mpa M20×1.5 1.6150 0~1Mpa M20×1.5 1.6150 0~1Mpa 1.6150 0~1Mpa M20×1.5 1.6100 0~1Mpa M20×1.5 1.6100 0~1Mpa M20×1.5 1.6100 0~1Mpa M20×1.5 1.6100 0~1.6Mpa M20×1.5 1.6100 0—1.6MPa 1.6150–0.1~1.5MPa 1.6100 0—1MPa 1.6150–0.1~1.5MPa 1.6100 0—1MPa 1.6150 0—1MPa 1.6150 0~0.6MPa 1.6100–0.1~1.5MPa 1.6100 0~0.6MPa 1.6100–0.1~1.5MPa 1.6100–0.1~0.15MPa 1.6100–0.1~1.5MPa 1.6100 0~0.6MPa 1.6100–0.1~1.5MPa 1.6100–0.1~1.5MPa 1.6100 0~0.6MPa 1.6100 0—1MPa 1.6150–0.1~1.5MPa 1.6100 0—1MPa 1.6150 0—1MPa 1.6150 0~0.6MPa 1.6100–0.1~1.5MPa 1.6100 0~0.6MPa 1.6100–0.1~1.5MPa 1.6100–0.1~1.5MPa 1.6100 0~0.6MPa 1.6100 0~0.6MPa 1.61000~1Mpa M20×1.5 1.6100 0~1Mpa M20×1.5 1.6100 0~1Mpa M20×1.5 1.6100 0~1Mpa M20×1.5 1.6100 0~1Mpa 1.6100 0~1Mpa 1.6100 0~40Mpa 1.6100 0~40Mpa 1.6100 0~40Mpa 1.6100 0~1Mpa 1.6100 0~1Mpa 1.6100 0~1Mpa 1.6100 0~25bar CL1.0100 0~25bar CL1.0100 0~25bar CL1.0100 0~250bar CL1.0100 0~251bar CL1.0100 0~252bar CL1.0100 0~3barg CL1.060 0~10barg CL1.060 -1~3barg CL1.060 0~10barg CL1.060 0~1.6Mpa 1.560 0~1.6Mpa 1.560 0~0.6Mpa M20×1.5 1.6150 0~0.6Mpa M20×1.5 1.6150 0~0.6Mpa M20×1.5 1.6150 0~0.6Mpa M20×1.5 1.6150 0~1Mpa 1.6150 0~1Mpa 1.6150 0~1.6Mpa 1.660 0~1.6Mpa 1.660 0~1.6Mpa 1.660 0~0.5Mpa 1.660 0~1.6Mpa 1.660 0~1.6Mpa 1.660 0~3.5Mpa 1.6100 0~1.6Mpa 1.6150 -0.1~0.15Mpa 1.6150 -0.1~0.15Mpa 1.6150 0~0.1Mpa 1.6150 0~1Mpa 1.6150 0~1Mpa 1.6150 0~1Mpa 1.6150–1~3barg60–1~9barg60–1.0~0barg600~10barg60 0~10barg60 0~1.6MPa 1.6–6—0MPa 2.5100 0—25MPa 2.560 0—25MPa 2.560 0—25MPa 2.560 0—25MPa 2.560 0—2.5MPa 1.660 0—2.5MPa 1.660 0—25MPa 2.560 0—25MPa 2.560 0—25MPa 2.560 0—25MPa 2.560 0—1.6MPa 1.5150 0—10MPa 1.6150 0—16MPa 1.6100 0—1.6MPa 1.5150 0—0.6MPa 1.6150 0—0.6MPa 1.6150 0—25MPa 1.6150 0—25MPa 1.6150 0—1.6MPa 1.5150 0—2.5MPa 1.6100 0—2.5MPa 1.6100 0—1.6MPa 1.6150 0—25MPa 1.660备注1盘装表盘装盘装盘装表盘装盘装盘装盘装表盘装盘装表盘装表盘装盘装盘装表盘装表盘装表盘装表盘装表盘装表盘装表盘装表表内带液体精密压力表盘装表盘装表精密压力表盘装表盘装盘装盘装盘装盘装盘装盘装盘装盘装盘装盘装盘装盘装盘装盘装盘装盘装盘装盘装表盘装表盘装表盘装表盘装表盘装表盘装表盘装表盘装表盘装表盘装表盘装表盘装表盘装表盘装表盘装表盘装表盘装表盘装表盘装表盘装表盘装表盘装表盘装表盘装表盘装表盘装盘装盘装盘装盘装膜盒压力表盘装盘装盘装盘装。

仪表1(识图)新

仪表1(识图)新
60
电源装置的选用
(1)交流不间断电源装置(UPS) 10kV· A以上的 大容量UPS，一般应单独设电源间; 10kV· A及 10kV· A以下的小容量UPS，可安装在控制室机柜 间内。 后备电池供电时间(即不间断供电时间）一般 为15-30min。-般采用密封免维护铅酸电池，也可 采用镍镉电池.
14
PI图常用图例
①仪表位号按不同的被测变量分类，同一装置（或 工序 ）同类被测变量的仪表位号中编号顺序可以连 续、也可以不连续；不同被测变量的仪表位号不能 连续编号。例如 FT —201、FT —202、PT —203。
②若同一仪表回路中有两个以上功能相同的仪表， 可在仪表位号附加尾缀（大写英文字母）以示区别。 例如 FT —201A、FT—201B表示该仪表回路中有两 台流量变送器。
55
56
57
识读仪表供电及供气系统图
仪表供电系统图
仪表及自动化装置的供电包括模拟仪表系 统、DCS、PLC和监控计算机等系统、自动分析 仪表、安全联锁系统(Safety Interlock System，简称SIS)、摄像监控系统、生产指挥 系统。仪表辅助 设施的供电包括仪表盘(柜） 内照明、仪表及测量管线电伴热系统以及其他 自动化监控系统。
19
PI图常用图例
④“供选用”指该字母在本表相应栏目中未规定具体 含义，可根据使用者的需要确定并在图例中加以说明。
⑤"高(H)"、"中(M)"、"低(L)"应与被测量值相对应， 而并非与仪表输出的信号 值相对应。H、M、L分别 标注在表示仪表位号的图形符号(圆圈或正方形)的右 上、中、下处。
⑥"安全(S)"仅用于紧急保护的检测仪表或检测元件及 最终控制元件。 ⑦字母"U"表示"多变量"时，可代替两个以上首位字 母组合的含义，表示"多功 能"时，可代替两个以上后 继字母组合的含义。 20

压力检测仪表

压力检测仪表

第三章压力检测仪表压力是工业生产过程中重要工艺参数之一。

许多工艺过程只有在一定的压力条件下进行，才能取得预期的效果;压力的监控也是安全生产的保证。

压力的检测和控制是保证工业生产过程经济性和安全性的重要环节。

压力测量仪表还广泛地应用于流量和液位测量方面。

1．压力概念和单位压力概念：在工程上，“压力”定义为垂直均匀地作用于单位面积上的力，通常用P表示，对应于物理学中的压强。

单位：国际标准单位为帕斯卡，简称为帕，符号为Pa,加上词头又有千帕、兆帕等，我国规定帕斯卡为压力的法定单位.目前，工程技术中仍常用的单位还有工程大气压、物理大气压、巴、毫米水柱、毫米汞柱等。

在工程上，压力有几种不同的表示方法，并且有相应的测量仪表.(1)绝对压力被测介质作用在容器表面积上的全部压力称为绝对压力。

用来测量绝对压力的仪表，称为绝对压力表。

(2)大气压力由地球表面空气柱重量形成的压力,称为大气压力。

它随地理纬度、海拔高度及气象条件而变化，其值用气压计测定。

(3)表压力通常压力测量仪表是处于大气之中，则其测得的压力值等于绝对压力和大气压力之差，称为表压力.一般地说，常用的压力测量仪表测得的压力值均是表压力。

(4)真空度当绝对压力小于大气压力时，表压力为负值(负压力）,其绝对值称为真空度，用来测量真空度的仪表称为真空表。

(5)差压设备中两处的压力之差简称为差压。

生产过程中有时直接以差压作为工艺参数,差压测量还可作为流量和物位测量的间接手段。

压力检测的主要方法及分类：根据不同工作原理，主要的压力检测方法及分类有如下几种。

(1）重力平衡方法液柱式压力计基于液体静力学原理。

被测压力与一定高度的工作液体产生的重力相平衡，将被测压力转换为液柱高度来测量,其典型仪表是U形管压力计。

这类压力计的特点是结构简单、读数直观、价格低廉，但—般为就地测量，信号不能远传；可以测量压力、负压和压差;适合于低压测量,测量上限不超过0.1～0。

2 Mpa；精确度通常为0.02％～±0.15%。

仪表工手册

仪表工手册

--关于压力等级--我们通常所用的PN，CLass，都是压力的一种表示方法，所不同的是，它们所代表承受的压力对应参照温度不同，PN欧洲体系是指在120℃下所对应的压力，而CLass美标是指在425.5℃下所对应的压力。

所以在工程互换中不能只单纯的进行压力换算，如CLass300#单纯用压力换算应是2.1MPa，但如果考虑到使用温度的话，它所对应的压力就升高了，根据材料的温度耐压试验测定相当于5.0MPa。

相对应于国外，常用的压强单位是“psi”，单位是“1pound/inch2”,就是“磅/平方英寸”，英文全称为Poundspersquareinch。

但是更常用的是直接称呼其质量单位，即磅(LB.)，实际这LB.就是前面提到的磅力。

把所有的单位换成公制单位就可以算出：1psi=1磅/inch2≈0.068bar，1bar≈14.5psi≈0.1MPa，欧美等国家习惯使用psi作1磅=公斤≈0.9公斤1inch=25.4㎜第1篇基础知识一、仪表基础知识仪表的主要性能指标：精确度（又称精度）、变差、灵敏度。

⑴精确度：仪表精确度简称精度，又称准确度，简言之就是仪表测量值接近真值的准确程度，通常用相对百分误差来表示：§=△x/（标尺上限值-标尺下限值）或表示为§=△x/测量范围。

其中△x为绝对误差，等于被测参数测量值与被测参数标准值之差。

标准值：精确度比被测仪表高3～5倍的标准表测得的数值。

精确度是仪表很重要的一个质量指标，常用精度等级来规范和表示，精度等级就是最大相对百分误差去掉正负号和%。

按照国家统一规定划分的等级有0.005、0.02、0.05、0.1、0.2、0.35、0.5、1.0、1.5、2.5、4等。

数字越小，说明仪表精确度越高。

⑵变差：仪表被测变量（可理解为输入信号）多次从不同方向达到同一数值时，仪表指示值之间的最大差值。

或者说是仪表在外界条件不变的情况下，被测参数由小到大变化（正向特性）和被测参数由大到小变化（反向特性）不一致的程度，两者之差即为变差。

压力表常用量程

压力表常用量程

压力表常用量程
压力表是测量流体压力的一种常见工具。

不同的压力表有不同的量程，量程指的是能够测量的压力范围。

正确选择压力表的量程对于获得准确的测量结果至关重要。

以下是压力表常用的量程：
1. 0-100 psi：这个量程适用于测量低压力，如气体或液体的压力。

2. 0-1000 psi：这个量程适用于测量较高的压力，如液压系统的压力。

3. 0-5000 psi：这个量程适用于测量高压力，如发动机气缸压力。

4. 0-10000 psi：这个量程适用于测量极高的压力，如油井压力。

当选择压力表时，应该根据需要测量的压力范围来选择合适的量程。

如果量程太小，可能无法准确测量压力；如果量程太大，可能会使测量不够精确。

此外，还应该考虑压力表的精度和防护等级。

选择适合的压力表可以确保获得准确的测量结果，并且能够在恶劣的环境中使用。

- 1 -。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

膜片和膜盒
diaphragm and diaphragm capsule
压力测量仪表中的测压弹性元件。

由金属或非金属材料制成、周边固定而受力后中心可移动的、具有一定型面的薄片称为膜片。

按型面的形状不同膜片可分为平膜片、波纹膜片和球形膜片。

型面平坦无波纹的膜片为平膜片；型面具有同心环形波纹的膜片为波纹膜片。

将两个膜片的外边缘密封而构成的盒体称为膜盒（见图）。

在压力、轴向力作用下，膜片、膜盒均能产生位移。

膜片、膜盒主要用作压力测量仪表的测量元件。

膜盒用于测量微小压力。

膜片用于测量不超过数兆帕的低压；也可用作隔离元件。

在相同的条件下，平膜片位移最小，波纹膜片次之，膜盒最大。

如需更大位移，可将数个膜盒串联成膜盒组。

弹簧管
bourdon tube
一端封闭的特种成型管，当管内和管外承受不同压力时，则在其弹性极限内产生变形。

弹簧管是压力测量仪表中的一种压力检出元件。

它是用弹性材料制作的、弯成C形、螺旋形和盘簧形等形状的中空管。

最早的弹簧管弯成C形，因为法国人E.波登所发明，故又称波登管，现代仍大量应用。

它的自由端可移动，开口端固定。

管中通入流体，在流体压力作用下，弹簧管发生变形，自由端产生线位移或角位移。

弹簧管的测量范围可由数十千帕至一吉帕以上。

常见的截面形状有椭圆形、扁形、圆形（见图）。

其中扁管适用于低压，圆管适用于高压，盘成螺旋形弹簧管可用于要求弹簧管有较大位移的仪表中。

波纹管
bellows
压力测量仪表中的一种测压弹性元件。

它是具有多个横向波纹的圆柱形薄壁折皱的壳体，波纹管具有弹性，在压力、轴向力、横向力或弯矩作用下能产生位移。

波纹管在仪器仪表中应用广泛，主要用途是作为压力测量仪表的测量元件，将压力转换成位移或力。

波纹管管壁较薄，灵敏度较高，测量范围为数十帕至数十
兆帕。

另外，波纹管也可以用作密封隔离元件，将两种介质分隔开来或防止有害流体进入设备的测量部分。

它还可以用作补偿元件，利用其体积的可变性补偿仪器的温度误差。

有时也用作为两个零件的弹性联接接头等。

波纹管按构成材料可分为金属波纹管、非金属波纹管两种；按结构可分为单层和多层。

单层波纹管（见图）应用较多。

多层波纹管强度高，耐久性好，应力小，用在重要的测量中。

波纹管的材料一般为青铜、黄铜、不锈钢、蒙乃尔合金和因康镍
尔合金等。

【电测式压力测量仪表】
这类仪表利用金属或半导体的物理特性直接将压力转换为电压、电流信号或频率信号输出，或是通过电阻应变片等将弹性体的形变转换为电压、电流信号输出。

代表性产品有由压电式、压阻式、振频式、电容式和应变式等压力传感器所构成的电测式压力测量仪表。

精确度可达0.02级，测量范围从数十帕至700兆帕不
等。

图4为压阻式压力传感器的原理示意。

它是利用半导体材料硅受压后电阻率改变与所受压力有一定关系的原理制做的。

用集成电路工艺在单晶硅膜片的特定晶向上扩散一组等值应变电阻，将电阻接成电桥形式。

当压力发生变化时，单晶硅产生应变，应变使电阻值发生与被测压力成比例的变化，电桥失去平衡，输出
一电压信号至显示仪表显示。

【负荷式压力测量仪表】
常称为负荷式压力计。

它是直接按压力的定义制作的，常见的有活塞式压力计、浮球式压力计和钟罩式压力计。

图3为活塞式压力计的结构示意图。

砝码和活塞系统的重力作用于工作介质（油或气），产生的压力按帕斯卡原理（见流体静力学）传至压力计各处，其值等于砝码和活塞系统的重力除以活塞有效面积。

调整砝码即可获得不同的压力值。

由于活塞和砝码均可精确加工和测量，这类压力计误差很小，主要作为压力基准仪表使用，测量范围从数十帕至2500兆帕。

提供的标准压力值为断续值，故操作较复杂。

当活塞式压力计的精确度在0.05级以上时，则需要对测量结果进行修正。

修正的内容有环境温度变化引起的活塞有效面积变化的影响、空气浮力的影响、活塞底部和被校仪表中心的高度差的影响等。

压力高于25兆帕时，
尚须考虑高压时活塞杆变形造成的误差的修正。

【弹性式压力测量仪表】
利用各种不同形状的弹性元件在压力下产生变形的原理制成的压力测量仪表。

弹性式压力测量仪表按采用的弹性元件不同分为弹簧管压力表、膜片压力表、膜盒压力表和波纹管压力表等；按功能不同分为指示式压力表、电接点压力表和远传压力表等。

这类仪表的特点是结构简单，结实耐用，测量范围宽(-0.1～1500
兆帕)，是压力测量仪表中应用最多的一种。

图2为弹簧管压力表，又称为波登管压力表。

压力表中的弹簧的自由端是封闭的，它通过拉杆带动扇形齿轮转动。

测压时，弹簧管在被测压力作用下产生变形，因而弹簧管自由端产生位移，位移量与被测压力的大小成正比，使指针偏转，在度盘上指示出压力值。

如果表壳内通有大气，压力表测出的压力为正压或负压;如果将表壳密封并抽真空，压力表测出的压力就是绝对压力。

弹簧管压力表带有隔离装置时，尚可测量温度较高或腐蚀性、粘稠状、易结晶和粉尘状介质的压力。

在精确度较高（如0.25级以上）的弹性式压力测量仪表中，弹性元件多用恒弹性合金以至石英玻璃制成。

传动机构的轴孔中镶嵌宝石轴承或滚动轴承。

度
盘标尺长，有的还能进行数字显示。

【液柱式压力测量仪表】
常称为液柱式压力计。

它是以一定高度的液柱所产生的压力与被测压力相平衡的原理测量压力的。

大多是一根直的或弯成U形的玻璃管，其中充以工作液体。

常见的有单管压力计、U形压力计。

常用的工作液体为蒸馏水、水银和酒精。

因玻璃管强度不高并受读数限制，所测压力一般不超过0.3兆帕。

它的特点是灵敏度高。

液柱式压力计主要用作实验室中的低压基准仪表，以校验工作用压力测量仪表。

由于工作液体的重度在环境温度、重力加速度改变时会发生变化，对
测量的结果常需要进行温度和重力加速度等方面的修正。
