EN1112标准(中文版)
- 格式：doc
- 大小：667.50 KB
- 文档页数：10
下载文档原格式
合集下载
EN1122中文

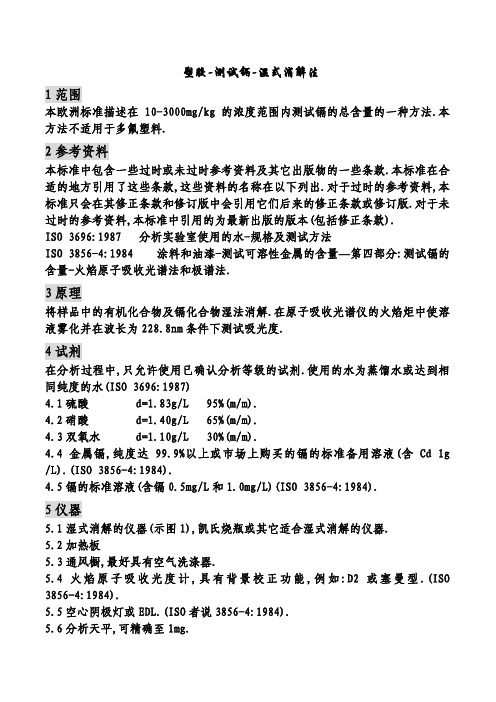

塑胶-测试镉-湿式消解法1范围本欧洲标准描述在10-3000mg/kg的浓度范围内测试镉的总含量的一种方法.本方法不适用于多氟塑料.2参考资料本标准中包含一些过时或未过时参考资料及其它出版物的一些条款.本标准在合适的地方引用了这些条款,这些资料的名称在以下列出.对于过时的参考资料,本标准只会在其修正条款和修订版中会引用它们后来的修正条款或修订版.对于未过时的参考资料,本标准中引用的为最新出版的版本(包括修正条款).ISO 3696:1987 分析实验室使用的水-规格及测试方法ISO 3856-4:1984 涂料和油漆-测试可溶性金属的含量—第四部分:测试镉的含量-火焰原子吸收光谱法和极谱法.3原理将样品中的有机化合物及镉化合物湿法消解.在原子吸收光谱仪的火焰炬中使溶液雾化并在波长为228.8nm条件下测试吸光度.4试剂在分析过程中,只允许使用已确认分析等级的试剂.使用的水为蒸馏水或达到相同纯度的水(ISO 3696:1987)4.1硫酸 d=1.83g/L 95%(m/m).4.2硝酸 d=1.40g/L 65%(m/m).4.3双氧水 d=1.10g/L 30%(m/m).4.4金属镉,纯度达99.9%以上或市场上购买的镉的标准备用溶液(含Cd 1g /L).(ISO 3856-4:1984).4.5镉的标准溶液(含镉0.5mg/L和1.0mg/L)(ISO 3856-4:1984).5仪器5.1湿式消解的仪器(示图1),凯氏烧瓶或其它适合湿式消解的仪器.5.2加热板5.3通风橱,最好具有空气洗涤器.5.4火焰原子吸收光度计,具有背景校正功能,例如:D2或塞曼型.(ISO 3856-4:1984).5.5空心阴极灯或EDL.(ISO者说3856-4:1984).5.6分析天平,可精确至1mg.5.7薄膜过滤器,孔径为0.45μm.6测试程序6.1测试样品至少使用2g均质样品作为分析.将样品用小刀切碎或用剪刀剪碎,最好剪成小于0.1g碎片.6.2测试试样称量大约0.5g测试样品(6.1),精确至毫克.此试样加入至消解仪器中.例如:凯氏烧瓶.分析进行两次.6.3湿式消解消解使用的时间及需要的试剂量与样品颗粒的大小有关,主要取决于塑胶的材料.6.3.1方法A使用硫酸,硝酸和双氧水的混合物进行湿式消解.如下的方法描述了在消解仪器中(图1)消解的过程,也可以使用其它合适的消解仪器.消解应在通风橱中(5.3)进行.向消解仪器(图1)中的烧瓶B加入10mL硫酸(4.1).将烧瓶与冷凝装置连接,让水进入冷凝器中.关上活栓R1及R2,向漏斗中加入10mL硝酸(4.2).打开活栓R1,加入1-2mL的硝酸,缓慢加热,直到样品变成黑色的物质并有SO白烟释放.停止加热3并让1-2mLHNO滴入.重新加热,直到有白色的烟出现.重复这一程序,直到溶液变3成淡黄色.在加入最后一次硝酸之后,打开活栓R2,让冷却水进入烧瓶中,为了防止发生强烈反应,先让水逐渐滴入,然后再让水快速进入.关上活栓R2,重新加热直到有白烟产生.让溶液冷却数分钟,并利用漏斗向烧瓶中加入大约5mL双氧水(4.3).重新加热5分钟,使消解完成.停止加热,打开活栓R2,让冷却水缓慢滴入烧瓶,待冷却至室温后,用水漂洗仪器,并定量地转移至一个100mL的容量瓶中.加入蒸馏水稀释至刻度.混合均匀.不使用测试样品,用同样的方法制备一份试剂空白溶液.6.3.2方法B方法B使用硫酸和双氧水的混合物进行湿式消解,以下描述的是在凯氏烧瓶中消解,也可以使用其它合适的装置(5.1).消解在通风橱(5.3)中进行.将装有样品的烧瓶置于加热板(5.2)上,加入10mL硫酸(4.1),在高温下加热,使有机物分解和碳化.当有白烟生成时,继续加热约15分钟.将烧瓶从加热板上移开,让溶液冷却大约10分钟,然后从漏斗中缓慢地加入四次,每次为5mL的双氧水溶液(4.3),每次需待反应停止后方可再次加入.备注:由于存在液体飞溅的危险,在加入双氧水溶液时,所有的反应烧瓶均需盖上.重新加热大约10分钟,加热后让溶液冷却大约5分钟.加入5mL双氧水溶液又再次加热.直到看不见有机物质才可以停止这一程序.让溶液冷却至室温并小心地用水稀释.用水冲洗烧瓶并定量地转移至一个100mL的容量瓶中.加入蒸馏水将溶液稀释至刻度线,并混合均匀.如果此时仍有可能干扰原子吸收方法不溶物质存在,通过干燥的薄膜过滤器(5.7)过滤将它去除掉.不使用测试样品,用同样的方法制备一份试剂空白溶液.6.4测试使用ISO 3856-4:1984条款3所描述的测试方法,测试6.3步所获得的测试溶液及试剂空白溶液中Cd的浓度.备注:测试溶液及空白溶液中的硫酸可能会影响到火焰原子吸收方法的测试结果,因此,需要使用背景校正(5.4).在测定测试溶液及空白溶液中的Cd浓度时,可以使用其它合适的技术,例如:ICP 或同位素专用的方法.使用的测试技术应在测试报告中予以注明.7结果的表达样品中总镉的含量由如下公式取得,单位为mg/kg.100 F(C-R)M上式中:C为6.4步所获得测试溶液中Cd的浓度,单位为mg/L;R为6.4步所获得试剂空白溶液中Cd的浓度,单位为mg/L;M为测试时所取的试样的质量,单位为g.f为条款4所使用的测试溶液及试剂空白溶液的稀释系数.如果两个测试结果同平均值相比相差不超过20%(结果在10-50mg Cd/kg)或10%(结果在50-3,000mg Cd/kg范围内),则取其平均值.否则需重新分析.8测试方法的精确度数据再现性,r:相同的材料,经同一分析者使用相同的仪器及本标准规定的方法获得的结果的相对标准差.再生性,R:相同的材料,经不同实验室的两个操作者使用本标准规定的方法获得的独立结果的相对标准差.浓度范围 r* R*10-50mg Cd/kg20% 25%50-3,000m g C d/k g10% 25%r*=(r/m)×100% R*=(R/m)×100%上述公式中:m为所有浓度值的平均数.此方法的精确度数据来自1992有7家实验室参加的一次实验,当时对5种不同的塑料(PE,PP,PS,PVC和PBT)各6个样品进行测试.精确度数据只提到这5种塑料.有许多实验表明,这些数据也可用来测试其它种类的塑胶材料中镉的含量,但多氟塑料除外.9测试报告测试报告至少包含有如下信息:A)所测试产品的种类和鉴别;B)提及到本标准及所使用的方法(A或B)C)测试的结果,表示为每千克塑胶中含有多少毫克的Cd(平均值和单次测量结果).D)符合本测试程序规定的偏差或其它的偏差.E)测试日期和操作者姓名.。
EN1112-2008标准(中文版)

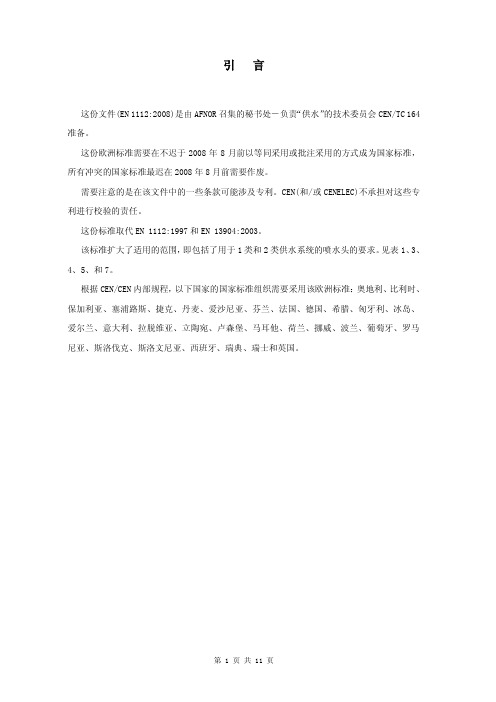

引言这份文件(EN 1112:2008)是由AFNOR召集的秘书处－负责“供水”的技术委员会CEN/TC 164准备。
这份欧洲标准需要在不迟于2008年8月前以等同采用或批注采用的方式成为国家标准，所有冲突的国家标准最迟在2008年8月前需要作废。
需要注意的是在该文件中的一些条款可能涉及专利。
CEN(和/或CENELEC)不承担对这些专利进行校验的责任。
这份标准取代EN 1112:1997和EN 13904:2003。
该标准扩大了适用的范围，即包括了用于1类和2类供水系统的喷水头的要求。
见表1、3、4、5、和7。
根据CEN/CEN内部规程，以下国家的国家标准组织需要采用该欧洲标准：奥地利、比利时、保加利亚、塞浦路斯、捷克、丹麦、爱沙尼亚、芬兰、法国、德国、希腊、匈牙利、冰岛、爱尔兰、意大利、拉脱维亚、立陶宛、卢森堡、马耳他、荷兰、挪威、波兰、葡萄牙、罗马尼亚、斯洛伐克、斯洛文尼亚、西班牙、瑞典、瑞士和英国。
本欧洲标准的目的是为了规定：——花洒应该满足的空间尺寸、密封性能、机械性能、水力特性、，噪音特性的要求：——各性能的测试过程：本标准适用于以清洗为目的或用作卫生器具配件（淋浴所需）的手握式花洒或嵌墙式花洒。
它们只能接在其他卫生器具的下游端。
使用的压力，温度要求：本标准不包括直接从属于水龙头的喷头附件（如：水槽混合龙头）2 参考标准本欧洲标准包括其他有时间期限的、无时间期限的参考标准，并参考了其他的发行文献，这些参考标准列在文中合适的地方，参考文献见下面的列表。
对于有时间期限的参考标准，参考标准今后的修订，更改内容仅在本欧洲标准修订时补充。
而对于无时间期限的参考标准则引用其最新版本。
EN248 卫浴龙头——镍、铬电镀层一般技术规范EN1113 (PN 10)卫生器具——花洒软管ISO228-1 非螺纹密封管螺纹——Part1：牌号、尺寸、公差EN ISO 3822-1 噪音——供水系统仪器、设备噪音的实验室测试Part1：测量方法EN ISO 3822-4 噪音——供水系统仪器、设备噪音的实验室测试Part4:特殊器财的安装和噪作条件3 名词解释3.1花洒允许水流以喷射或液滴的方式散射、用于清洗的装置。
EN1112标准_中文版_

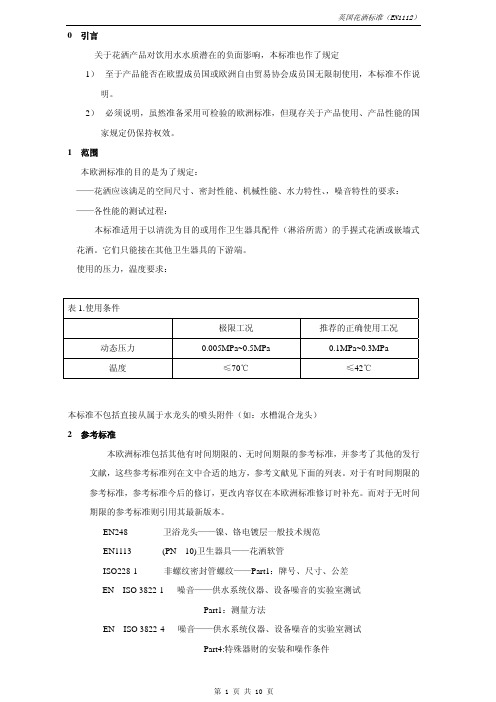

0 引言关于花洒产品对饮用水水质潜在的负面影响，本标准也作了规定1）至于产品能否在欧盟成员国或欧洲自由贸易协会成员国无限制使用，本标准不作说明。
2）必须说明，虽然准备采用可检验的欧洲标准，但现存关于产品使用、产品性能的国家规定仍保持权效。
1 范围本欧洲标准的目的是为了规定：——花洒应该满足的空间尺寸、密封性能、机械性能、水力特性、，噪音特性的要求：——各性能的测试过程：本标准适用于以清洗为目的或用作卫生器具配件（淋浴所需）的手握式花洒或嵌墙式花洒。
它们只能接在其他卫生器具的下游端。
使用的压力，温度要求：表1.使用条件极限工况推荐的正确使用工况动态压力 0.005MPa~0.5MPa 0.1MPa~0.3MPa 温度≤70℃≤42℃本标准不包括直接从属于水龙头的喷头附件（如：水槽混合龙头）2 参考标准本欧洲标准包括其他有时间期限的、无时间期限的参考标准，并参考了其他的发行文献，这些参考标准列在文中合适的地方，参考文献见下面的列表。
对于有时间期限的参考标准，参考标准今后的修订，更改内容仅在本欧洲标准修订时补充。
而对于无时间期限的参考标准则引用其最新版本。
EN248 卫浴龙头——镍、铬电镀层一般技术规范EN1113 (PN 10)卫生器具——花洒软管ISO228-1 非螺纹密封管螺纹——Part1：牌号、尺寸、公差EN ISO 3822-1 噪音——供水系统仪器、设备噪音的实验室测试Part1：测量方法EN ISO 3822-4 噪音——供水系统仪器、设备噪音的实验室测试Part4:特殊器财的安装和噪作条件3 名词解释3.1花洒允许水流以喷射或液滴的方式散射、用于清洗的装置。
3.2面盖、水花形成单元体面盖是指—带有孔、沟槽的面板、水流通过后形成各种水花。
水花形成单元体是指利用其他方法形成水花的装置。
3.3花洒臂支撑、连接嵌墙式花洒到供水管路的组件。
4 分类1）手握式花洒手握式花洒通过软管或直接与水龙头连接、或在合适的辅助支撑下固定在墙壁上。

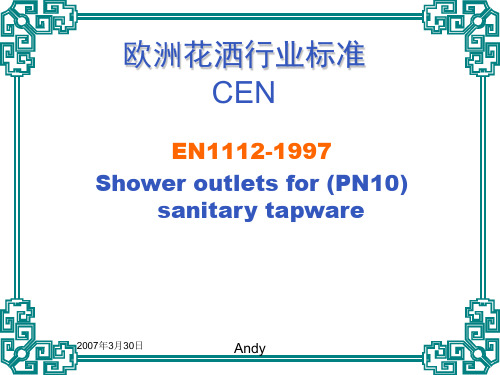

欧洲花洒行业标准EN1112
Andy
噪音特性
概要 本项测试适于实验室操作，非生产过程中所进行的质量控制测试。 本条款规定的淋浴喷头噪音等级（Ⅰ级、Ⅱ级和无级别）测试方法。 测试方法 本项测试按照EN SIO3822-1和EN ISO3822-4进行。淋浴喷头噪音测试水压 为0.3MPa。对于多功能产品，应该在每个功能下分别进行测试。 结果表述 按照EN ISO3822测试出的产品Lap噪音值作为判定结果，单位dB。 Lap＝45dB－DS 噪音等级判定 依据产品在0.3MPa水压下测得的Lap值，对照下表进行等级判定。
2007年3月30日
Andy
外露表面条件和镀层质量 可见镀铬表面和镍－铬镀层应符合EN 248要求。
2007年3月30日AndyFra bibliotek连接尺寸
表2：连接尺寸 ：
尺寸 A B B’ C D E F G H I 值：mm G1/2B ≥7.5 ≥9.5 ≥5 ≥50 ≥15 G1/2或G3/4 8.5 0/-1 G1/2B或G3/4B 1.5 +0.5/0 ISO228-1 密封深度尺寸 ISO228-1 注释 ISO 228-1
表1 工作条件 正常工作条件 流动水压 水温 0.1 MPa～0.3MPa ≤42℃ 极限工作条件 0.05 MPa ~0.5MPa ≤70℃
作为龙头的整体组成的一体或分离安装的喷头附件（如水槽混 合出水龙头）不包括在本标准。
2007年3月30日
Andy
EN1112
定义 喷头：一种让水流成喷射状或滴流状的以用于淋浴的装置。 弯臂：将花洒头与供水系统相连的组件。 分类 手握花洒：通过的软管（符合EN1113标准）与卫浴龙头 EN1113 连接，可用手握持，在一定范围内移动的花洒。能够直接 挂在龙头或墙面的支撑部件上。 花洒头：与固定出水管路连接，安装在头顶，无法移动， 但可以调节喷射角度的花洒。 侧喷：安装在竖直墙面，让水从侧面对淋浴者进行喷淋的 花洒。
欧洲软管标准(EN hose standards)
EN 28029-1993
EN 28033-1993
Rubber and plastic 橡胶和塑料软 hoses-Determination of 管 部件间粘 adhesion between components 合强度的测定 (ISO 8033:1991) 手持式牙科器 Dental handpieces - Hose 械 软管连接 connectors (ISO 9168:1991) 件 气焊设备 焊 Gas welding equipment 接、切割和同 Rubber hoses for welding, 类处理用橡胶 cutting and allied processes 软管 气焊设备 焊 接、切割和同 类处理用设备 的软管连接 Gas welding equipment - Hose connections for equipment for welding, cutting and allied processes
EN 1360-1996
EN 1361-1997
EN 13765-2003
EN 13766-2003
EN 138-1994
Respiratory protective devices Fresh air hose breathing apparatus for use with full face mask, half mask or mouthpiece assembly Requirements, testing, marking
EN 12434-2000+AC-2001
EN 1256-1996
Gas welding equipment 气焊设备 焊 Specification for hose 接切割及类似 assemblies for equipment for 加工设备的软 welding, cutting and allied 管附件规范 processes 气 焊 设 备 焊 Gas welding 接和相关工艺 Thermoplastic equipment hoses for
M1112 1、2、3级设备用承压碳钢铸件RCCM中文版法国民用核电标准
M1112 1、2、3级设备用承压碳钢铸件RCCM 中文版法国民用核电标准1、2、3级设备用承压碳钢铸件0 适用范畴本规范适用于可焊碳钢制承压铸件。
1 熔炼工艺必须采纳电炉或其它相当的熔炼工艺炼钢。
2 化学成分要求2.1 规定值浇包分析和制品分析所确定的化学成分必须符合I规定的要求。
（1）浇包分析中该5元素的总含量应≤1%。
2.2 化学分析钢厂须提供浇包分析化学成分单，该单由厂长或厂长正式委派的代表签证。
关于1级设备的铸件，每批必须有一个零件作制品分析。
必须测定I 中列出的元素百分含量。
该批分析用试样可在作力学性能试验用试件的边角料上截取。
若对材料作更全面的分析时，除表I规定的元素外，仅须测定残余元素通常的百分含量。
必须按MC1000D的规定进行这些分析。
3 制造3.1 制造程序开始制造前，铸造厂（车间）须制订包括以下内容的制造程序：——熔炼工艺；——铸造方法；——零件采购图，若试料与零件相连接或邻接，该图须注有试料的位置；——热处理条件；——标明在试料上取样的位置图；按时刻先后为序列出热处理、取样、无损检验及补焊等各个操作过程。
样件按M160的要求制造样件，以试验制造方法。
3.2 铸造铸造方法由铸造厂（车间）选定。
该方法须在制造程序中注明（见3.1）。
3.3 机加工零件按采购图所标尺寸进行机加工。
3.4 交货状态——热处理封头以热处理状态交货。
性能热处理包括正火或淬火加回火。
淬火前奥氏体化温度和回火温度由铸造厂（车间）选定，使零件能达到本规范第4节所给出的要求。
热处理条件（1）须在制造程序中注明。
（1）热处理条件包括：升温速度、保温温度、保温时刻和冷却速度。
热处理后，如果零件性能达不到要求，则可重新热处理（见4.4）。
供货商应建立记录分析卡。
4 力学性能4.1 规定值力学性能规定值列于表Ⅱ。
表Ⅱ（1）每组三块试样中，至多一个结果低于规定的平均值方可验收。
4.2 取样试验用试料由零件附件,或附于零件上的铸锭,或单铸试块组成。
1112汉语拼音之an+en+in+un+ün+ie+üe+er(课件)2021至2022学年语文一
发音技巧
发ie、üe、er时，舌尖接 触下齿龈，舌位稍抬起， 唇形稍扁，牙缝留有适当 的空隙。
复习与巩固
复习已学过的拼音
通过朗读、选择正确拼音等方式 复习已学过的拼音，加深学生对
拼音的记忆和理解。
练习题
设计多种形式的练习题，包括填空 题、选择题、连线题等，让学生进 行实际操作和练习。
总结与评价
对学生的学习成果进行总结和评价 ，发现学生的不足之处并加以改进 。
1112汉语拼音之an en in un ün ie üe er(课件)2021至 2022学年语文一年 级上册
目 录
• 课程介绍 • 教学内容 • 教学方法与手段 • 教学评估与反馈 • 教学资源与参考
01
CATALOGUE
课程介绍
课程背景
01
汉语拼音是学习汉语的基础，对 于一年级学生来说，掌握汉语拼 音的发音和拼写非常重要。
03
CATALOGUE
教学方法与手段
教学方法
01
02
03
04
直观法
利用拼音卡片、图片等直观教 具，帮助学生理解和记忆拼音
的发音和形状。
情景法
通过创设情境，帮助学生将拼 音与实际生活联系起来，加深
记忆和理解。
互动法
通过师生互动、生生互动等方 式，鼓励学生积极参与教学过
程，提高学习效果。
游戏法
设计各种拼音游戏，如拼音接 龙、拼音填空等，让学生在轻 松愉快的氛围中学习拼音。
第二部分：ie、üe、er的发音和拼写
教学重点：掌握ie、üe、er的发音和书写格式，了解与这些拼音相关的声母和韵母 的组合规则。
教学内容与安排
• 教学方法：通过教师示范、学生模仿和实践操作 的方式，使学生逐步掌握正确的发音和拼写。
国际水龙头标准
国际水龙头标准中国标准：—————1、CJ 164—2002 节水型生活用水器具；2、CJ/T 3081—1999 非接触式（电子）给水器具；3、GB 1176-87 铸造铜合金技术条件；4、GB18145-2003 陶瓷片密封水嘴；5、GB/T 6952-1999 卫生陶瓷；6、GB/T17219-1998生活饮用水输配水设备及防护材料的安全性评价标准；7、JC 886—2001卫生设备用软管；8、JC/T 931-2003机械式便池冲洗阀；9、JG/T 3040.2—1997 大便器冲洗装置——液压缓闭式冲洗阀；10、QB 1334—2004 水嘴通用技术条件；欧洲标准：—————11、EN 200：2004 单冷龙头和混合龙头(英文版＋中文版)12、EN 215：2004 温控阀(英文版)13、EN 248：2002 卫生洁具-镍铬镀层一般要求(英文版＋中文版)14、EN 274-1：2002 卫生洁具用的废水配件第1部分技术要求(英文版＋中文版)15、EN 274-2：2002 卫生洁具用的废水配件第2部分测试方法(英文版＋中文版)16、EN 274-3：2002 卫生洁具用的废水配件第3部分质量控制(英文版＋中文版)17、EN 817：1997 混合龙头(英文版＋中文版)18、EN 1111：1999 恒温龙头(英文版＋中文版)19、EN 1112：1997 卫生洁具用花洒(英文版＋中文版)20、EN 1286：1999 混合龙头(英文版)美国标准：—————21、ASME A112.18.1：2005│CSA B125.1：2005 水龙头(英文版＋中文版)22、ASME A112.18.2：2005-CSA B125.2：2005 下水器(英文版＋中文版)23、ASME A112.18.3：2002 防逆流装置(英文版＋中文版)24、ASME A112.18.6：2003 软管(英文版＋中文版)25、ASME A112.19.2：2003 卫生陶瓷(英文版)26、ASME B16.22：2001 焊接铜管件(英文版)27、ASME│ANSI A112.19.3M：1987 不锈钢盆(英文版)28、ASTM B 456：1995 铜镍铬,镍铬电镀层技术要求(英文版)澳洲标准：—————29、AS 2345：1992 铜合金耐脱锌性能(中文版)30、AS 3707：1989 管道及其配件循环抗压力的测试方法(中文版)31、AS│NZS 3718：2003 水龙头(英文版)32、AS│NZS 4020：2002 饮用水产品的测试(英文版)英国标准：—————33、BS 5412：1996 单冷龙头和混合龙头(英文版＋中文版)其他标准：—————34、DIN 50930-6：2001 与饮用水相接触的金属材料的耐蚀性能第6部分对饮用水质量的影响(中文版)35、ISO 3822-2：1995 噪音测试第2部分水龙头的安装和测试条件(英文版)。
EN 1022中文版标准
EN 1022:2005(E)中文版第4页:1.范围这个欧洲标准明确了国内所有成人座板稳定性能的检测方法和检测要求。
这个欧洲标准不适用于可调节的其靠背与水平成10度或更少角度的座板稳定性能可根据经验或计算方法来决定。
两种方法都要基于相同的受力和受力点。
计算方法不适用于座板，因为其有不同的几何形状。
而且对于座板，只要一施压就会有明显的变形。
如果计算方法的结果不确定或介于边缘，如果可能，可以借鉴经验方法1．条款及定义2．为符合这个欧洲标准，请参考以下条款及定义；2．1稳定性负载座板承受使其几乎翻倒的负荷的能力2．2负荷承载结构椅子的任何一部分，最主要的功能都是来分担座的人所施压的一部分负荷，例如，是座框而不是其装饰物有这种功能。
2．3脚凳用来供座者放脚的椅子结构的一部分3．总体测试条件3.1 概述不需要任何先决要求.家具的测试应该以其在运输时的状态来做.测试应该模拟其在装柜中最可能产生翻滚的状态.分解式家具应该按一起附上的说明书组立起来.如果家具可以按不同方式组立或连接起来,应采用其最不利的装柜方式来做每个测试.分解式的家具应该在测试前固定好.梯凳应该在所有方向做翻倒测试.其它的稳定性能测试并不适用于梯凳.测试结果只对被测试的座板有效.如果测试结果是要适用于整张家具,被测试的座板就要能代表这款产品.如果有某种设计不适用这种测试流程.就要按描述尽可能地做完测试并在测试报告中记录在整个测试流程里记录下来的偏差.第5页:3.2 公差除非有以下声明:----所有的力都要有象征性力度的+/-5%的准确度----所有的力量都要有象征性力量的+/-5%的准确度----所有的尺寸都要有象征性尺寸的+/-5%的准确度.----所有的角度都要有象征性角度的+/-2°的准确度所放的分压垫公差应在+/-5MM之内.测试是根据受力的运用来描述的.力量总体也可以适用.10N=1KG的关系就是用于这个目的的.4.测试设备4.1概述除非有另外说明,否则所有的测试都适用于任何合适的设备,因为测试结果是取决于正确的施用负荷而不在于设备.测试设备不应该有碍于被测试座板的变形量.所有的负荷垫都应能根据受力方向绕轴旋转,其支点应该尽可能地靠近负荷表面.4.2 负荷垫CONVEX SPHERICAL CURVATURE CIRCULAR直径为200毫米的坚硬圆形表面,拥有300毫米半径的圆形凸曲率及12毫米的边缘半径. 负荷垫应安在设备上并能按要求垂直施压.4.3 水平力运用设备一种既可以适用于规定的负荷也适用于渐渐变大的负荷值.例如,测试弹簧的平衡度.4.4 负荷圆盘每个圆盘10千克，直径350毫米，壁厚48毫米。
EN1111使用规范
EN1111：1998使用规范一，产品的适用条件该规范适用于公称压力为10bar的家用恒温龙头，具体的适用条件见下表：使用极限被推荐的使用条件动压最小0.05MPa（0.5bar）0.1MPa≤P≤0.5MPa 1bar≤P≤5bar静压最大1MPa（10bar）热水温度T≤90℃55℃≤T≤65℃冷水温度T≤25℃二，分类恒温龙头根据控制方式可以分为如下5种产品：1.单控恒温龙头：一个控制装置，同时控制温度和流量。
2.双控恒温龙头：两个独立的控制装置，分别控制流量和温度。
3.按照顺序单控恒温龙头：一个控制装置，装有预设顺序程序，带有切断（shut-off）装置。
4.无流量控制装置恒温龙头：不带流量控制装置。
5.特殊控制装置恒温龙头：使用特殊的控制装置。
6.三，设计构造和普通龙头一样，恒温龙头也是从名义尺寸、本体类型，出水口类型、用途、安装方式、流量等级、噪音等级来进行设计，定义其构造。
四，打标和标识符合该标准的恒温龙头应该永久并清晰的打上制造商的名字或标志，流量等级和噪音等级；带有温度控制的恒温龙头还得打上冷热标识，可以是红蓝标识，字母标识等等。
五，表面处理表面处理需满足EN248要求。
六，尺寸尺寸要求包括进水口尺寸要求，出水口尺寸要求，安装尺寸要求，具体见EN1111:1998第8章节。
七，密封特性密封性要求--阀及阀芯上游：出水口打开，阀芯关闭，施加1.6±0.5MPa的压力60±5s，本体及阀芯不能出现泄漏。
密封性要求--交叉水流：将龙头的一个进水口和测试设备连接，然后打开出水口，关闭阀芯，施加0.4±0.02MPa的水压60+5s，测试中，出水边和不连接的进水边都不能出现泄漏。
密封性要求--阀芯下游：出水口关闭，阀芯打开，施加0.4±0.02MPa的水压60+5s，不能出现泄漏；重复测试，施加0.02±0.005MPa的压力60+5s，密封性要求--手动分水器：1.将混合阀连接到测试线路上，并处于使用位置，将分水器放于浴盆位置上，浴盆出水口人为关闭，花洒出水口打开，施以静水压0.2±0.02MPa60±5s；检查花洒出水口的密封性；2.逐渐降低静压至0.02±0.005MPa持续60±5s，检查花洒出水口的密封性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
0 引言关于花洒产品对饮用水水质潜在的负面影响，本标准也作了规定1）至于产品能否在欧盟成员国或欧洲自由贸易协会成员国无限制使用，本标准不作说明。
2）必须说明，虽然准备采用可检验的欧洲标准，但现存关于产品使用、产品性能的国家规定仍保持权效。
1 范围本欧洲标准的目的是为了规定：——花洒应该满足的空间尺寸、密封性能、机械性能、水力特性、，噪音特性的要求：——各性能的测试过程：本标准适用于以清洗为目的或用作卫生器具配件（淋浴所需）的手握式花洒或嵌墙式花洒。
它们只能接在其他卫生器具的下游端。
使用的压力，温度要求：本标准不包括直接从属于水龙头的喷头附件（如：水槽混合龙头）2 参考标准本欧洲标准包括其他有时间期限的、无时间期限的参考标准，并参考了其他的发行文献，这些参考标准列在文中合适的地方，参考文献见下面的列表。
对于有时间期限的参考标准，参考标准今后的修订，更改内容仅在本欧洲标准修订时补充。
而对于无时间期限的参考标准则引用其最新版本。
EN248 卫浴龙头——镍、铬电镀层一般技术规范EN1113 (PN 10)卫生器具——花洒软管ISO228-1 非螺纹密封管螺纹——Part1：牌号、尺寸、公差EN ISO 3822-1 噪音——供水系统仪器、设备噪音的实验室测试Part1：测量方法EN ISO 3822-4 噪音——供水系统仪器、设备噪音的实验室测试Part4:特殊器财的安装和噪作条件3 名词解释3.1花洒允许水流以喷射或液滴的方式散射、用于清洗的装置。
3.2面盖、水花形成单元体面盖是指—带有孔、沟槽的面板、水流通过后形成各种水花。
水花形成单元体是指利用其他方法形成水花的装置。
3.3花洒臂支撑、连接嵌墙式花洒到供水管路的组件。
4 分类1）手握式花洒手握式花洒通过软管或直接与水龙头连接、或在合适的辅助支撑下固定在墙壁上。
2）嵌墙式花洒、（花洒头、体位花洒）花洒头固定在人的头顶上，水花从人体的上方洒射。
体位花洒垂直固定在墙壁上，水花从人体的侧方洒射。
5 符号表示本标准包含的花洒的符号表示：——类型（见第4条）：——连接螺纹尺寸：——流量等级：——噪音类别：——依据标准：EN1112：例：——手握式花洒，流量等级B，噪音类别I，EN1112。
注：对于手握式花洒，连接螺纹尺寸的默认值为G1/2。
——嵌墙式花洒，G1/2，流量等级B，噪音类别I，EN1112。
6 标识遵照本标准的花洒必须明了地标注有制造厂家或供应商永久性的标志。
最差噪音类别及最高流量等级必须标识在产品上，可不需要作永久性标志。
7 材料7.1 化学、卫生要求任何与饮用水直接接触的材料在不超过90℃的温度下不得有健康危害，不得对饮用水的水质、外观、气味、口感等产生破坏。
在第1条中所推荐的正确使用工况下，材料不能出现任何降低花洒性能的变化。
耐压零件必须达到表1的要求。
耐腐蚀性不强的材料必须有腐蚀保护。
7.2裸露表面品质及镀层质量肉眼可见的铬电镀层、镍一铬镀层必须符合EN248要求。
8空间尺寸特征设计总则：不加规定的尺寸在结构设计时可由制造厂家自行决定。
规定尺寸的允许变化范围见8.2。
8.1连接尺寸花洒的连接尺寸依照表的规范要求。
表2.连接尺寸尺寸数值（MM）内容A ＞G1/2B ISO228-1B ≥7.5B′≥9.5C ≥5 框饰的可调性D ≥50E ≥15 螺纹末端与框饰接触表面的距离,并非螺纹长度．F G1/2或G3/4 ISO228-1G 7.5～8.5 密封深度的功能尺寸H G1/2B或G3/4B ISO228-1I 1.5～2.0图1：花洒头图2：花洒臂或花洒头图3：花洒头或体位花洒图4：花洒臂图5：手握式花洒8.2特殊情况应用于特殊场合的花洒（例：尺寸互换性不作要求时）——保证能连接安装：——螺纹连接依照ISO标准：——满足本标准的其他要求：——制造厂家应以文字的方式（包括随花洒提供的安装说明书）明确地指出该花洒为特殊情况：９密封性能9.1总则本试验为型式试验（实验室试验），不作为生产中的质量控制测试．9.2测试方法9.2.1原则检查花洒在内部正常水压作用下的密封性．9.2.2器材在测试过程中，测试管路能提供并维持一定的压力和流量．9.2.3过程花洒接入测试管路，水温≤30℃，0.5MPa的水压持续５分钟。
对于多功能、变功能花洒，必须对每一功能都进行测试。
9.2.4要求在测试过程中，本体与接头的连接处及面盖与本体的连接处均不得出现泄露。
10机械性能10.1总则本试验为型式试验（实验室试验），不作为生产中的质量控制测试。
10.2机械强度本条文规定一测试方法以确定手握式花洒的机械强度。
10.2.1测试方法10.2.2原则外力Ｆ施加在花洒上，如图６、７所示。
图6.手柄刚性连接图7.手柄铰链连接10.2.3器材通过螺纹与手握式花洒固定的装置；给手握式花洒施加外力的工具；10.2.4过程手握式花洒通过连接螺纹与固定装置连接，保证之间没有窜动。
如图6、7所示，施加外力F，持续时间为5分钟±10秒。
对于带有铰链连接的手握式花洒（如图7所示），连接处的强度测试依照上述要求进行。
（见10.2）10.2.5要求测试结束后，不得有裂纹及永久性肉眼可见的变形。
10.3热冲击试验本测试模拟极端温的工况使用，确定成品的完整性。
10.3.1测试方法10.3.2原则花洒接在极限使用温度的冷、热水循环的管路上。
10.3.3器材器材详见图8：A）供水管路①在测试过程中，提供并维持一定水压的热水：②在测试过程中，提供并维持一定水压的冷水；③冷、热水转化开关：B）测试管路④测量压力，精度——测量值的±1％：⑤测量温度：⑥软管接头：⑦测试样品：供水管路应能供70±2℃的热水和20±2℃的冷水，水压为0.3±0.02MPa,流量大致为0.1L/S,热水到冷水的转换过程最长时间不得超过2秒。
10.3.4 过程花洒接入测试管路，在流量约为0.1L/S的条件下，循环通入冷、热水（2分钟冷水后通2分钟热水）。
重复以上循环300次。
10.3.5 要求在测试过程中及测试结束后，不得出现泄露、裂纹、永久性肉眼可见的变形或功能上的损坏。
11 水力特性11.1 总则本试验为型式试验（实验室试验），不作为生产中的质量控制测试。
11.2.5规定了0.12 L/S～0.63 L/S不同的流量等级。
11.2 测试方法11.2.1 原则测量花洒的出水流量。
11.2.2 器材测试器材如图9所示，包括；供水管路、测试管路。
图9.流量测试器材A）供水管路装置：①提供并维持测试压力：管道：②装置：③测量流量、精度——测量值的±2％：B）测试管路开/关阀④：直管⑤：压力表⑥：精度——测量值的±1％T型阀⑦；注：T型阀的结构类型由测试实验室自行决定。
供水管路和测试管路必须保证至少能传送1.5倍的测试所需流量。
11.2.3 测试条件测试在水温T≤30℃，水压P＝0.3±0.02MPa的条件下进行。
11.2.4 过程——把花洒连接在测试管路中；——供给测试压力；——稳定后，测量花洒的流量；——判定流量是否大于11.2.5 所规定的最小值：11.2.5 要求花洒根据0.3MPa水压下的流量值分为各种不同等级。
对于多功能、变功能花洒，以最大流量作为判定等级的依据。
对于多功能花洒，制造厂家必须用文字指出各功能要求的最小压力。
12 噪音特征12.1 总则本试验为型式试验（实验室试验）不作为生产中的质量控制测试。
本条文规定了依据噪音类别（I、II、无类别）对花洒喷嘴的分类方法。
12.2测试方法所有测试依照EN ISO 3822-1、EN ISO 3822-4执行。
仅限于0.3MPa(3bar)压力下的试验作为判定花洒噪音的类别。
对于多功能、变功能的花洒，必须对所有功能都进行测试。
12.3要求12.3.1结果表达测试结果依照EN ISO 3822用dB(A)的方式来表达花洒噪音的声压级Lap注：Lap＝45dB(A)-DS12.3.2噪音类别的确定根据在0.3Mpa(3bar)压力下试验的Lap值，花洒可分类如下：13维修装拆使用简单的工具或由制造厂家提供于清洗的特殊工具，能对花洒装置进行拆卸。
对于带有完整清洗装置的花洒可不作此项要求。
14 旋转接头14.1 总则本试验为型式试验（实验室试验），不作为生产中的质量控制测试。
如果手握式花洒有一旋转接头，允许手柄相对于花洒软管能自由转动，应该保证接头功能正常，并避免软管扭曲变形。
14.2测试方法14.2.1原则本测试的目的是检查旋转接头的功能性。
14.2.2器材具体器材如图10所示。
1、供水系统（能提供并维持0.3±0.02MPa的水压）2、刚性供水管（花洒垂直地悬挂在连接螺纹上）：3、与花洒相衔接的装置（测量花洒相对于旋转接头转动的初始力矩）：14.2.3过程——密封水花形成单元体，保证不泄露：——花洒的旋转接头连接在供水管上：——提供水压为0.3±0.02MPa的冷水（温度≤30℃）——测量花洒相对旋转接头转动的初始力矩：14.2.4要求初始转动力矩不超过0.1N.m.。
